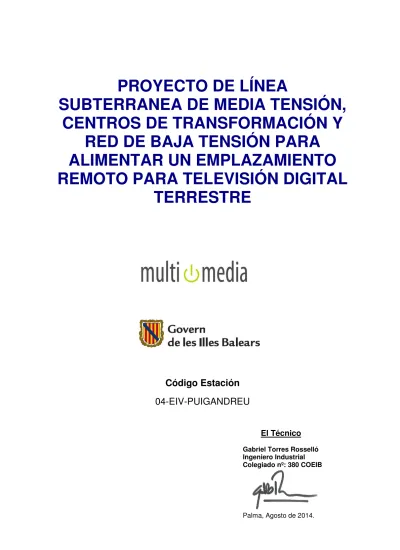

PROYECTO DE LÍNEA
SUBTERRANEA DE MEDIA TENSIÓN,
CENTROS DE TRANSFORMACIÓN Y
RED DE BAJA TENSIÓN PARA
ALIMENTAR UN EMPLAZAMIENTO
REMOTO PARA TELEVISIÓN DIGITAL
TERRESTRE
Código Estación
04-EIV-PUIGANDREU
El Técnico
Gabriel Torres RossellóIngeniero Industrial
Colegiado nº: 380 COEIB
PROYECTO DE LÍNEA SUBTERRANEA DE MEDIA TENSIÓN, CENTROS DE
TRANSFORMACIÓN Y RED DE BAJA TENSIÓN PARA ALIMENTAR UN
EMPLAZAMIENTO REMOTO PARA TELEVISIÓN DIGITAL TERRESTRE.
1.
MEMORIA ... 4
1.1. OBJETO DEL PROYECTO ... 4
1.2. TITULAR Y SITUACIÓN ... 4
1.3. REGLAMENTACIÓN Y NORMATIVA. ... 5
1.4. RELACIÓN DE PROPIETARIOS Y ORGANISMOS AFECTADOS. ... 5
1.5. SUMINISTRO DE ENERGÍA ELÉCTRICA ... 6
1.6. PREVISIONES DE POTENCIA. ... 6
1.7. LÍNEA DE MEDIA TENSIÓN ... 6
1.7.1. Descripción de la instalación ... 6
1.7.2. Características de los materiales ... 6
1.7.3. Canalizaciones y arquetas ... 7 1.7.4. Empalmes y terminaciones ... 9 1.7.5. Cruzamientos ... 9 1.7.6. Paralelismos ... 10 1.7.7. Puesta a tierra ... 11 1.7.8. Protecciones ... 11 1.7.9. Cálculos eléctricos ... 11 1.8. CENTROS DE TRANSFORMACIÓN ... 12
1.8.1. Características generales del Centro de Transformación ... 12
1.8.2. Programa de necesidades y potencia instalada en kVA ... 12
1.8.3. Descripción de la obra civil CT1 ... 13
1.8.4. Descripción de la obra civil CT2 ... 15
1.8.5. Descripción de la instalación eléctrica CT1 ... 17
1.8.6. Instalación eléctrica CT2 ... 23
1.8.7. Medida de la energía eléctrica ... 27
1.8.8. Relés de protección, automatismos y control ... 27
1.8.9. Puesta a tierra ... 27
1.8.10. Instalaciones secundarias ... 28
1.8.11. Calculos eléctricos ... 28
1.9. RED DE BAJA TENSIÓN ... 29
1.9.1. Descripción de la instalación ... 29
1.9.2. Conductores subterráneos ... 29
1.9.3. Zanjas y entubados ... 29
1.9.4. Continuidad del neutro ... 30
1.9.5. Puesta a tierra ... 30
1.9.6. Empalmes y terminaciones ... 31
1.9.7. Cruzamientos ... 31
1.9.8. Paralelismos ... 31
1.10. Observaciones y consideración final. ... 32
2.
ANEXO I: CÁLCULOS ELÉCTRICOS ... 33
2.1. Calculo eléctrico línea de Media Tensión ... 33
2.2. Cálculos eléctricos Centros de Transformación ... 33
3.
ANEXO II – PLAN DE GESTION MEDIOAMBIENTAL ... 47
4.
ANEXO III – EVALUACIÓN DE RESIDUOS ... 49
5.
PLANOS ... 51
5.1. SITUACIÓN Y EMPLAZAMIENTO ... 52 5.2. PLANTA GENERAL MT ... 53 5.3. PLANTA DETALLE CT1 ... 54 5.4. PLANTA DETALLE CT2 ... 55 5.5. OBRA CIVIL CT1 ... 56 5.6. EQUIPOS Y ESQUEMA CT1 ... 57 5.7. OBRA CIVIL CT2 ... 58 5.8. EQUIPOS Y ESQUEMA CT2 ... 595.9. DETALLES ZANJA Y RED BT ... 60
6.
PLIEGO DE CONDICIONES TÉCNICAS ... 61
6.1. DESCRIPCIÓN DE LOS TRABAJOS. ... 61
6.2. CONDICIONES QUE DEBEN SATISFACER LA MDO. Y LOS MATERIALES ... 65
6.3. CONDICIONES DE EJECUCIÓN DE LAS OBRAS ... 93
6.4. MEDICION Y ABONO DE LAS OBRAS ... 108
7.
ESTADO DE MEDICIONES Y PRESUPUESTO ... 111
7.1. CUADRO DE DESCOMPUESTOS ... 111
7.2. MEDICIÓN Y PRESUPUESTO ... 126
7.3. RESUMEN PRESUPUESTO ... 138
8.
ESTUDIO BASICO DE SEGURIDAD Y SALUD ... 139
8.1. INTRODUCCIÓN ... 139
8.2. JUSTIFICACIÓN DEL EBSS ... 139
8.3. OBJETO ... 139
8.4. NORMATIVA DE APLICACIÓN ... 139
8.5. FORMACIÓN ... 141
8.6. SALUD Y MEDICINA PREVENTIVA ... 141
8.7. EVALUACIÓN DE RIESGOS ... 142
1. MEMORIA
1.1. OBJETO DEL PROYECTO
El presente proyecto tiene por objeto definir y describir las instalaciones eléctricas a realizar, así como obtener los correspondientes permisos para la ejecución y puesta en servicio de una línea subterranea de Media Tensión, dos Centros de Transformación y una Red de Baja Tensión para dotar de energía eléctrica un emplazamiento remoto de Televisión Digital Terrestre (TDT).
La instalación consiste en el tendido de una linea subterranea de media tensión (LSMT) desde un centro de transformación (denominado CT2 en el proyecto) al lado del punto de conexión proveniente de Línea MT Vorera hasta un nuevo centro de transformación (denominado CT1 en el proyecto) aguas arriba para alimentar en punta a la estación de TDT denominada 04-EIV-PUIGANDREU mediante una red de baja tensión (LSBT).
El centro de transformación de nueva construcción CT1 será un edificio prefabricado de 50 kVA y denominado TDT Sant Antoni, y estará sistuado cerca de la estación 04-EIV-PUIGANDREU.
En el punto de conexión, existe actualmente localizado en un Centro de Transformación Rural (CTR) propiedad de la empresa distribuidora GESA ENDESA (alimentado de Línea MT Vorera), el cual será sustituido por el centro de transformación CT2 del tipo compacto de 160 kVA.
En el Centro de Transformación (CT1) se instalará una red subterránea de baja tensión de 400V con el armario eléctrico de baja tensión adosado a ella. Desde este punto la estación de TDT se unirá con una derivación individual que no forma parte del presente proyecto.
Asi mismo no formará parte de este proyecto la unión del CT2 con la linea de MT "Vorera". Todo ello será realizado por la empresa suministradora Endesa.
Las redes subterráneas se realizarán siempre que se pueda por terreno público, preferentemente por los caminos existentes propiedad del municipio.
1.2. TITULAR Y SITUACIÓN
El promotor de la instalación del presente proyecto, es la empresa Multimedia Illes Balears S.A.U. (MIBSAU) con domicilio social en Passeig de Sagrera nº 2, 07012 Palma de Mallorca.
La línea proyectada transcurre en su totalidad por caminos públicos, en Puig den Raco y la propia parcela donde está situada la estación de TDT. Todo ello situado en el término municipal de Sant Antoni de Portmany (Eivissa).
El emplazamiento queda ubicado en el Puig den Raco (Sant Antoni de Portmany), polígono 13, parcela 41, con referencia catastral 07046A013000410000TB.
Coordenadas UTM: 0356031 X Hemisferio N
4323472 Y
1.3. REGLAMENTACIÓN Y NORMATIVA.
El presente proyecto cumplirá en todo momento con las siguientes reglamentaciones:
• Reglamento sobre Condiciones Técnicas y Garantías de Seguridad en Centrales Eléctricas, Subestaciones y Centros de Transformación (Real Decreto 3275/1982, de 12 de noviembre, BOE 288 de 01.12.82) e Instrucciones Técnicas Complementarias MIE-RAT (BOE 256 de 25.10.84).
• Reglamento sobre Condiciones Técnicas y Garantías de Seguridad en Líneas Eléctricas Aéreas de Alta Tensión y sus Instrucciones Técnicas Complementarias (Real Decreto 223/2008, de 15 de febrero).
• Decreto 58/2001 de la Conselleria d’Innovació i Energia, de 6 de abril, por el que se aprueba el Plan Director Sectorial Energético de las Illes Balears (BOIB 49 de 24.04.01).
• Orden del Conseller d’Innovació i Energia, de 14 de octubre, que desarrolla determinados aspectos relativos al suministro y a la distribución de energía eléctrica en suelo rústico (BOIB 152 de 19.12.02).
• Reglamento Electrotécnico de Baja Tensión e Instrucciones Técnicas Complementarias (ITC) BT01 a BT51 (Real Decreto 842/2002, de 2 de agosto, BOE 224 de 18.09.02).
• Real Decreto 1955/2000, de 1 de diciembre, que regula las actividades de transporte, distribución, comercialización, suministro y procedimientos de autorización de instalaciones de energía eléctrica (BOE 310 de 27.12.00).
• Ley de Prevención de Riesgos Laborales (Ley 31/1995 de 8 de noviembre, B.O.E. 10.11.1995) y normas reglamentarias que la desarrollan.
• Real Decreto 614/2001, de 8 de junio, sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico (BOE 148 de 21.06.01).
• Real Decreto 1627/1997, de 24 de octubre, sobre disposiciones mínimas de seguridad y de salud en las obras de construcción (BOE 256 de 25.10.97).
• Otras reglamentaciones o disposiciones nacionales, autonómicas o locales vigentes.
• Normas para las Instalaciones de Enlace para los suministros de energía eléctrica y Redes Subterraneas en Baja Tensión y Media Tensión de GESA ENDESA y Normas Complementarias.
• Norma Básica de la Edificación NBE CPI-96: Condiciones de Protección contra incendios en los edificios (R.D. 2177/1996, de 4 de octubre, BOE de 29.10.96).
• Normas de la Consellería de Economia, Comerç i Industria del Govern Balear. • Normas del Ayuntamiento.
• Decreto 36/2.003 de 11 de abril, por el que se regula el procedimiento administrativo aplicable a la tramitación de las instalaciones eléctricas de la CAIB.
1.4. RELACIÓN DE PROPIETARIOS Y ORGANISMOS AFECTADOS.
Propietarios afectados:• La línea en su trazado transcurre por caminos públicos de competencia municipal. La parte que pueda pasar por parcela de propietario privado, serán afectada de una servidumbre en escritura pública y la inscripción de la misma en el Registro de la Propiedad.
Organismos afectados:
• Ayuntamiento de Sant Antoni de Potmany.
Servicios afectados:
• Antes de proceder a la apertura de las zanjas el contratista junto con la Dirección de Obra deberán proceder a efectuar visita de replanteo con el Jefe de Servicios Técnicos del Ayuntamiento al objeto de identificar los servicios existentes.
1.5. SUMINISTRO DE ENERGÍA ELÉCTRICA
El suministro lo realizará la compañía distribuidora GESA ENDESA, a la tensión de 15.000 V, 50 Hz., desde la línea aerea de Media Tensión de 15 kV denominada “Vorera”. La red se explotará en régimen permanente, con corriente alterna trifásica de 50 Hz.
1.6. PREVISIONES DE POTENCIA.
La linea subterranea proyectada alimentará en primera instancia al Centro de Transformación (CT1), el cual en un principio alimentará unicamente a una estación de TDT, con una potencia instalada que es la suma de todos los equipos.
El CT1 se dimensionará con un transformador tipo de Gesa Endesa de 50 kVA, el cual está por encima, en cuanto a capacidad, de la potencia demandada por la estación de TDT. En caso de necesidad la compañía eléctrica GESA ENDESA podrá ampliar la red de BT desde este punto, con una previsión de potencia de nuevos consumidores hasta la intensidad admisible de la línea eléctrica de MT y del centro de transformación, o en caso contrario aumentarla con el cambio de transformador por uno de mayor potencia, manteniendo el mismo edificio.
La previsión de potencia de la estación de TDT es de unos 8 kW. Independientemente de las potencias unitarias por cada elemento, se escogerá como potencia de cálculo, la máxima admisible de la estación de TDT con un interruptor general trifásico de 25 A, que será una potencia de 17.320 W. Todo ello permitirá en un futuro nuevas ampliaciones.
De todas formas la previsión de potencia para el cálculo de la línea subterranea y el centro de transformación será la marcada por el transformador elegido, para que pueda soportar la potencia de la estación de TDT y la marcada por la compañía GESA ENDESA para que pueda llevar sus ampliaciones de red.
1.7. LÍNEA DE MEDIA TENSIÓN
1.7.1. Descripción de la instalación
La instalación consistirá en una linea subterranea de media tensión a 15.000 V de 945 m de longitud, proveniente de un centro de transformación de media tensión, tambien de 15.000 V, propiedad de la compañía eléctrica.
En el punto de conexión se realizará en el centro de transformación CT2, en una celda de línea, donde se conectará la linea subterranea de media tensión, la cual discurriendo por caminos publicos de tierra llegará hasta Puig den Raco.
Por estas vias propiedad del ayuntamiento, irá la linea subterranea hasta el centro de transformación CT1 próximo al emplazamiento de TDT.
1.7.2. Características de los materiales
Cables
Los conductores serán circulares compactos, de clase 2 según la norma Endesa GE DND001, y estarán formados por varios alambres de aluminio cableados, el aislamiento será de polietileno reticulado (XLPE) y de tensiones asignadas, U0/U, 12/20 kV.
• 3x1x150 Al • 3x1x240 Al
En el proyecto que nos ocupa se escoge la línea de sección 3 x 1 x 150 mm² en aluminio, al contar con las caracteristicas exigidas tal y como pueden verse en las tablas que se muestran a continuación. Especialmente la intensidad máxima admisible supera la maxima exigida por el transformador de 400 kVA.
En la Tabla siguiente se indican las características principales de los conductores:
Las intensidades máximas permanentes admisibles en los conductores son las indicadas en la tabla a continuación. Se han tomado de la norma UNE 20435, para la temperatura máxima admisible de los conductores y condiciones del tipo de instalación allí establecidas:
Accesorios
Los empalmes y terminaciones serán adecuados a la naturaleza, composición y sección de los cables y no deberán aumentar la resistencia eléctrica de estos. Las terminaciones deberán asimismo ser adecuadas a las características ambientales de la instalación.
Las tecnologías a emplear en la confección de los empalmes y terminaciones podrán ser de tipo contráctil en frío o de tipo termorretráctil.
1.7.3. Canalizaciones y arquetas
Zanja y canalización entubada
El fondo de la zanja deberá ser de terreno firme para evitar corrimientos en profundidad que sometan a los cables a esfuerzos de estiramiento.
Cuando las características del terreno, la existencia de servicios o la previsión de instalación de nuevos servicios cuya construcción comprometa la seguridad del tendido subterráneo lo aconsejen, se aumentará la profundidad de la zanja de acuerdo con el Director de Obra y el representante de la Empresa Distribuidora.
En todos los casos, la canalización se efectuará con tubos de polietileno (PE) según la norma Endesa GE CNL002, corrugados, de alta densidad, con la superficie interna lisa y diámetro no inferior a 160 mm.
Los cables se colocarán en tubos directamente enterrados en los lugares en que se afecte al acceso a garajes y determinados inmuebles y cuando, por razones de tráfico rodado o peatonal, no interese tener zanjas abiertas por razones de seguridad.
La línea discurrirá por un camino de tierra. La zanja en camino de tierra tendrá las dimensiones de 40 cm de anchura por 86 cm de profundidad. Los tubos de PE de 160 mm, uno para el circuito y otro de reserva, se instalarán dentro de un dado de hormigón HM-20 de 30 cm de altura, con un espacio de 6 mm inferior. Se terminará la zanja con capas de tierra selccionadas provenientes de la excavación compactada cada 15 cm con un 95 % del Proctor modificado.
En casos tales como, cruce de calzadas, acceso a garajes de vehículos de gran tonelaje y también, cuando así se indique más adelante en el apartado de canalización en zona rural, los cables se tenderán en tubulares hormigonadas. Este tipo de canalización se ajustará a las siguientes condiciones:
- En los cruces de calzada, deberán preverse uno o varios tubos de reserva para futuras ampliaciones, dependiendo su número de la zona y situación del cruce. Estos tubos de reserva deberán dejarse convenientemente taponados, con una guía pasada de calidad y resistencia mecánica que garantice su utilización en el futuro.
- Los extremos de los tubos, en los cruces de calzada, sobrepasarán la línea del bordillo entre 50 y 80 cm.
- Cuando la naturaleza del tráfico rodado permita la colocación de planchas de hierro adecuadas, no se tapará la zanja abierta, teniendo la precaución de fijarlas sobre el piso mediante elementos apropiados.
- La zanja para tubulares estará abierta en su totalidad para poder darle una ligera pendiente y evitar así la acumulación de agua en el interior de los tubos, a la vez que se comprobará la viabilidad de la misma.
- Los tubos dispondrán de embocaduras que eviten la posibilidad de rozamientos contra los bordes durante el tendido.
- Previamente a la instalación del tubo, el fondo de la zanja se cubrirá con una lechada de hormigón pobre (H-100) de 6 cm de espesor.
- El bloqueo de los tubos se llevará a cabo con hormigón de resistencia H-100 cuando provenga de planta o con una dosificación del cemento de 200 kg/m3 cuando se realice a pié de obra, evitando que la lechada se introduzca en el interior de los tubos por los ensambles. Para permitir el paso del hormigón se utilizarán separadores de tubos.
- Terminada la tubular, se procederá a su limpieza interior haciendo pasar una esfera metálica de diámetro ligeramente inferior al de aquellos, con movimiento de vaivén, para eliminar las posibles filtraciones de cemento y posteriormente, de forma similar, un escobillón o bolsa de trapos, para barrer los residuos que pudieran quedar.
- El hormigón de la tubular no debe llegar hasta el pavimento de rodadura, pues facilita la transmisión de vibraciones. Cuando sea inevitable, debe intercalarse una capa de tierra o arena que actúe de amortiguador.
- Los tubos quedarán sellados con espumas expansibles, impermeables e ignífugas.
Arquetas MT
Cuando el tendido se realice por tubulares, deberán disponerse las arquetas suficientes que faciliten la realización de los trabajos de tendido.
En los tramos rectos del tendido en zonas urbanas o urbanizadas, serán catas abiertas de una longitud mínima de 2 m, realizadas como máximo cada 40 m, en las que seinterrumpirá la continuidad de la tubería. Una vez tendido el cable, estas catas se taparán al igual que las zanjas.
En los cambios de dirección, en las canalizaciones por zonas privadas y en suelo rústico, y cuando se considere conveniente, se colocarán arquetas prefabricadas de hormigón o se construirán de ladrillo, sin fondo para favorecer la filtración de agua, siendo sus dimensiones aproximadas de 116 x 60 cm y altura 105 cm. En cualquier caso, el radio de curvatura de tendido no será inferior a 20 veces el diámetro exterior del cable. No se admitirán ángulos inferiores a 90º.
En la arqueta, los tubos quedarán a unos 25 cm por encima del fondo para permitir la colocación de rodillos en las operaciones de tendido. Una vez tendido el cable, los tubos se sellarán con yeso, mortero ignífugo o material expansible de forma que el cable quede situado en la parte superior del tubo. La situación de los tubos en la arqueta será la que permita el máximo radio de curvatura
A continuación, se rellenará la arqueta con arena, sobrepasando la rasante de ésta en 10 cm con el fin de amortiguar las vibraciones que pudieran transmitirse. Por encima de la capa de arena se rellenará con tierra cribada compactada hasta la altura que se precise en función del acabado superficial que le corresponda.
En algunos casos y particularmente en las salidas de un centro de transformación, las arquetas podrán ser practicables y, por tanto, cerrarse con la tapa normalizada para este fin (ver dibujo en planos). Esta tapa no se dejará vista sino que se cubrirá con el acabado superficial que proceda.
En todos los casos, deberá estudiarse por el Proyectista el número de arquetas y su distribución, en base a las características del cable y, sobre todo, al trazado, cruces, obstáculos, cambios de dirección, etc., que serán realmente los que determinarán las necesidades para hacer posible el adecuado tendido del cable.
1.7.4. Empalmes y terminaciones
Siempre que sea posible, los cables se instalarán enteros, es decir sin empalmes intermedios. Cuando sea preciso realizarlos, así como para la confección de las terminaciones, se seguirán los procedimientos establecidos por los fabricantes y homologados por la Empresa Distribuidora.
Los operarios que realicen los empalmes y las terminaciones deberán pertenecer a una empresa homologada por la Empresa Distribuidora, conocerán y dispondrán de la documentación necesaria para evaluar su confección y estarán habilitados para ello.
Se tendrá especial cuidado en los puntos siguientes:
- Dimensiones del pelado de cubierta, capa semiconductora externa e interna - Utilización correcta de manguitos y engaste con el utillaje necesario
- Limpieza general, aplicación de calor uniformemente en los termorretráctiles y ejecución correcta de los contráctiles.
Los empalmes y las terminaciones estarán identificados con el nombre del operario y de la empresa que los realice.
1.7.5. Cruzamientos
En general, los cruces de calzadas se proyectarán perpendiculares a las mismas y los cables se instalarán en tubos de las características normalizadas.
Cada circuito irá entubado independientemente y, como se ha indicado, se instalarán tubos de reserva con tapones en sus extremos que sean resistentes al deterioro por el tiempo y la humedad.
Las instalaciones deberán cumplir, además de lo indicado, con las condiciones que, como consecuencia de disposiciones legales, pudieran imponer otros Organismos competentes, cuando sus instalaciones se pudieran ver afectadas por los conductores de media tensión.
Las principales condiciones que deben cumplir los cruzamientos de cables subterráneos de media tensión son las siguientes:
- Con calles y carreteras: Los cables se colocarán en tubos hormigonados en toda su longitud a una profundidad mínima de 1 m. Siempre que sea posible, el cruce se hará perpendicular al eje del vial.
- Con ferrocarriles: Los cables se colocarán en tubos hormigonados, perpendiculares a la vía siempre que sea posible, y a una profundidad mínima de 1,30 m respecto a la cara inferior de la traviesa. Dichos tubos rebasarán las vías férreas en 1,50 m por cada extremo.
- Con otros conductores de energía: La distancia mínima entre cables de energía eléctrica será de 0,20 m respecto a los de MT y de 0,25 m a los de BT. La distancia del punto de cruce a un empalme, cuando exista, será superior a 1 m.
- Con cables de telecomunicación: El cable de energía debe cruzarse, normalmente, por debajo del cable de telecomunicación. La separación mínima entre los cables de energía eléctrica y los de telecomunicación será de 0,20 m. La distancia del punto de cruce a un empalme, cuando exista, será superior a 1 m.
- Con canalizaciones de agua y de gas: La separación mínima entre cables de energía y canalizaciones de agua o gas será de 0,20 m. En el caso de tuberías de gas de alta presión (más de 4 bar), la distancia mínima será de 0,40 m. Se evitará el cruce por la vertical de las uniones de la canalización o de los empalmes de la canalización eléctrica, situando unas y otros a una distancia superior a 1 m del cruce.
- Con conducciones de alcantarillado: Se procurará pasar los cables por encima de las alcantarillas. No se admitirá incidir en su interior. Si no es posible, se pasará por debajo, disponiendo los cables en canalización entubada.
- Con depósitos de carburantes: Los cables se dispondrán dentro de tubos o conductos de suficiente resistencia y distarán del depósito 1,20 m, como mínimo. Los extremos de los tubos rebasarán al depósito en 2 m por cada extremo.
1.7.6. Paralelismos
Las instalaciones deberán cumplir con las condiciones que, como consecuencia de disposiciones legales, pudieran imponer otros Organismos competentes cuando sus instalaciones se pudieran ver afectadas por los conductores de media tensión.
A continuación, se indican las principales condiciones y distancias de seguridad que deberán cumplir los cables subterráneos de media tensión, siempre procurando evitar que queden en el mismo plano vertical que las demás conducciones (ver planos):
- Con otros conductores de energía eléctrica: Los cables de media tensión podrán instalarse paralelamente a otros, manteniendo una distancia no inferior a 0,20 m con los de MT y 0,25 m con los de BT.
- Con canalizaciones de agua y gas: Se deberá mantener una distancia mínima de 0,25 m, excepto para canalizaciones de gas de alta presión (más de 4 bar) en que la distancia será de 0,40 m. La distancia mínima entre los empalmes de los cables de energía eléctrica y las juntas de las canalizaciones de agua o gas será de 1 m.
Tanto para las conducciones de agua como para las de gas, se procurará mantener 0,25 m en proyección horizontal y también que las conducciones de agua queden por debajo del cable eléctrico.
Cuando se trate de canalizaciones de gas se tomarán, además, las medidas para asegurar la ventilación de los conductos, galerías y registros de la canalización eléctrica, con el fin de evitar la posible acumulación de los gases en los mismos.
- Con cables de telecomunicación: Se deberá mantener una distancia mínima de 0,25 m entre los cables de telecomunicación y los de energía.
1.7.7. Puesta a tierra
Las pantallas metálicas de los cables de media tensión se conectarán a tierra en cada uno de sus extremos.
1.7.8. Protecciones
Contra sobrecargas y sobreintensidades
Los cables estarán debidamente protegidos contra sobrecargas y contra los efectos térmicos y dinámicos que puedan originarse debido a las sobreintensidades que puedan producirse en la instalación.
Para la protección contra sobrecargas y sobreintensidades, se utilizarán interruptores automáticos asociados a relés de protección que estarán colocados en las subestaciones, en las cabeceras de las líneas que alimentan a los cables subterráneos.
Contra sobretensiones
Los cables aislados deben estar protegidos contra sobretensiones por medio de pararrayos de características adecuadas. Estos se colocarán en los lugares apropiados que puedan ser origen de sobretensiones, particularmente en las conversiones aéreo subterráneas.
En todos los casos, se cumplirá lo referente a coordinación de aislamiento y puesta a tierra de los pararrayos que se contempla en el MIE-RAT 12 y MIE-RAT 13 y en la norma UNE EN 60071 de Coordinación de Aislamiento.
Sólo se admitirá como punto de entronque una estación de transformación sobre postes, si esta se reconvierte a tipo caseta con celdas de entrada, salida y protección del transformador. Esta reconversión, permitirá eliminar el seccionador existente en el apoyo anterior, ya que se sustituirá por el que se instale en el apoyo de bajada al CT.
1.7.9. Cálculos eléctricos
Se tomarán las intensidades máximas admisibles dadas por el fabricante del cable y que se recogen en la normas de la compañía GESA ENDESA.
Las características de los cables de AT vienen indicadas en el apartado 1.7.2.
Las tablas de intensidades máximas admisibles estarán preparadas en función de las condiciones siguientes:
a) Si los cables son unipolares irán dispuestos en haz.
b) Enterrados a una profundidad de 1 m en terrenos de resistividad térmica de 1 K.m/W. c) Temperatura máxima en el conductor 105º C.
d) Temperatura del terreno 25ºC.
Para determinar la sección de los conductores se tendrán en cuenta las siguientes consideraciones:
a) Intensidad máxima admisible por el cable. b) Caída de tensión (valor máximo admisible 5%). c) Intensidad máxima admisible durante un cortocircuito.
d) La elección de la sección en función de la intensidad máxima admisible, se calculará partiendo de la potencia que ha de transportar el cable, calculando la intensidad correspondiente y eligiendo el cable adecuado de acuerdo con los valores de intensidades máximas que figuran en el apartado 1.7.2. de este proyecto, provenientes de las normas de la compañia o en los datos suministrados por el fabricante.
La determinación de la sección en función de la caída de tensión se realizará mediante la fórmula:
en donde:
W = Potencia en kW
U = Tensión compuesta en kV ∆U = Caída de tensión, en V I = Intensidad en amperios L = Longitud de la línea en km.
R = Resistencia del conductor en Ω/km a la temperatura de servicio X = Reactancia a frecuencia 50 Hz en Ω/km.
cos ϕ = Factor de potencia
En ambos apartados, a) y b), se considerará un factor de potencia para el cálculo de cos ϕ = 0,9
Para el cálculo de la sección mínima necesaria por intensidad de cortocircuito será necesario conocer la potencia de cortocircuito Pcc existente en el punto de la red donde ha de alimentar el cable subterráneo para obtener a su vez la intensidad de cortocircuito que será igual a:
Los resultados obtenidos seran representados en el anexo nº 1.
1.8. CENTROS DE TRANSFORMACIÓN
1.8.1. Características generales del Centro de Transformación
Los Centros de Transformación tipo compañía, objeto de este proyecto tiene la misión de suministrar energía, sin necesidad de medición de la misma, uno será del tipo edificio prefabricado (CT1) y otro del tipo compacto premontado (CT2).
La energía será suministrada por la compañía GESA Gas y Electricidad a la tensión trifásica de 15 kV y frecuencia de 50 Hz, realizandose la acometida por medio de cables subterráneos.
Los tipos generales de equipos de MT empleados en este proyecto son:
• CGMCOSMOS: Equipo compacto de 3 funciones, con aislamiento y corte en gas, extensibles "in situ" a
derecha e izquierda, sin necesidad de reponer gas.
1.8.2. Programa de necesidades y potencia instalada en kVA
Se precisa el suministro de energía a una tensión de 400 V, con una potencia máxima simultánea de 17.320 W.
Para atender a las necesidades arriba indicadas, la potencia total instalada en el Centro de Transformación CT1 es de 50 kVA, mientras que en el CT2 será de 160 kVA.
1.8.3. Descripción de la obra civil CT1
El Centro de Transformación objeto de este proyecto consta de una única envolvente, en la que se encuentra toda la aparamenta eléctrica, máquinas y demás equipos.
Para el diseño de cada Centro de Transformación se han tenido en cuenta todas las normativas anteriormente indicadas.
Características de los materiales
Edificio de Transformación CT1: PFU-3/20
- Descripción
Los Centros de Transformación PFU, de superficie y maniobra interior (tipo caseta), constan de una envolvente de hormigón, de estructura monobloque, en cuyo interior se incorporan todos los componentes eléctricos, desde la aparamenta de MT, hasta los cuadros de BT, incluyendo los transformadores, dispositivos de control e interconexiones entre los diversos elementos.
La principal ventaja que presentan estos Centros de Transformación es que tanto la construcción como el montaje y equipamiento interior pueden ser realizados íntegramente en fábrica, garantizando con ello una calidad uniforme y reduciendo considerablemente los trabajos de obra civil y montaje en el punto de instalación. Además, su cuidado diseño permite su instalación tanto en zonas de carácter industrial como en entornos urbanos.
La concepción de estos centros, que mantiene independientes todos sus componentes, limita la utilización de líquidos aislantes combustibles, a la vez que facilita la sustitución de cualquiera de sus componentes.
Así mismo, la utilización de aparamenta de MT con aislamiento integral en gas reduce la necesidad de mantenimiento y le confiere unas excelentes características de resistencia a la polución y a otros factores ambientales, e incluso a la eventual inundación del Centro de Transformación.
- Envolvente
La envolvente del centro es de hormigón armado vibrado. Se compone de dos partes: una que aglutina el fondo y las paredes, que incorpora las puertas y rejillas de ventilación natural, y otra que constituye el techo. Las piezas construidas en hormigón ofrecen una resistencia característica de 300 kg/cm². Además, disponen de una armadura metálica, que permite la interconexión entre sí y al colector de tierras. Esta unión se realiza mediante latiguillos de cobre, dando lugar a una superficie equipotencial que envuelve completamente al centro. Las puertas y rejillas están aisladas eléctricamente, presentando una resistencia de 10 kOhm respecto de la tierra de la envolvente.
Las cubiertas están formadas por piezas de hormigón con inserciones en la parte superior para su manipulación.
En la parte inferior de las paredes frontal y posterior se sitúan los orificios de paso para los cables de MT y BT. Estos orificios están semiperforados, realizándose en obra la apertura de los que sean necesarios para cada aplicación. De igual forma, dispone de unos orificios semiperforados practicables para las salidas a las tierras exteriores.
El espacio para el transformador, diseñado para alojar el volumen de líquido refrigerante de un eventual derrame, dispone de dos perfiles en forma de "U", que se pueden deslizar en función de la distancia entre las ruedas del transformador.
- Placa piso
Sobre la placa base y a una altura de unos 400 mm se sitúa la placa piso, que se sustenta en una serie de apoyos sobre la placa base y en el interior de las paredes, permitiendo el paso de cables de MT y BT a los que se accede a través de unas troneras cubiertas con losetas.
- Accesos
En las paredes frontal y posterior se sitúan las puertas de acceso de peatones, las puertas de transformador (ambas con apertura de 180º) y rejillas de ventilación. Todos estos materiales están fabricados en chapa de acero .
Las puertas de acceso de peatón disponen de un sistema de cierre con objeto de garantizar la seguridad de funcionamiento para evitar aperturas intempestivas de las mismas. Para ello se utiliza una cerradura que ancla la puerta en dos puntos, uno en la parte superior y otro en inferior.
- Ventilación
La ventilación natural optimizada dispuesta en el centro reduce el calentamiento del transformador, permitiendo obtener del mismo el máximo aprovechamiento y unas condiciones de operación óptimas.
Las rejillas de ventilación natural están formadas por lamas en forma de "V" invertida, diseñadas para formar un laberinto que evita la entrada de agua de lluvia en el Centro de Transformación y se complementa cada rejilla interiormente con una malla mosquitera.
- Acabado
El acabado de las superficies exteriores se efectúa con pintura de color blanco en las paredes, y marrón en el perímetro de las cubiertas o techo, puertas y rejillas de ventilación.
Las piezas metálicas expuestas al exterior están tratadas adecuadamente contra la corrosión.
- Varios
Sobrecargas admisibles y condiciones ambientales de funcionamiento según normativa vigente.
- Cimentación
Los Centros de Transformación tipo PFU se transportan totalmente montados. Para su ubicación es necesaria una excavación, cuyas dimensiones variarán en función de la solución adaptada para la red de tierras, sobre cuyo fondo se extiende una capa de arena compactada y nivelada de 100 mm. de espesor.
Se realizará una acera de un metro de anchura a lo largo del frente de maniobra para la zona desde la que el operario realiza las operaciones con las celdas de MT y el cuadro de BT.
En los planos adjuntos de Edificios Prefabricados figuran las dimensiones de las excavaciones a realizar según las recomendaciones de Ormazabal. Es importante hacer notar que en dichos planos no se representa la solera de hormigón a que obliga la norma Endesa FGH00200.
Por tanto se deberá aumentar la profundidad de la excavación mostrada en el plano en 10 cm ya que para que se asiente el Centro de Transformación perfectamente sobre la solera, deberá disponerse una capa de arena de 5 cm de espesor. Además dicha solera será de hormigón y con un espesor mínimo de 15 cm de espesor.
- Características detalladas
Nº reserva de celdas: 1
Tipo de ventilación: Normal
Puertas de acceso peatón: 1 puerta de acceso
Dimensiones exteriores Longitud: 3280 mm Fondo: 2380 mm Altura: 3045 mm Altura vista: 2585 mm Peso: 10500 kg Dimensiones interiores Longitud: 3100 mm Fondo: 2200 mm Altura: 2355 mm Dimensiones de la excavación Longitud: 4080 mm Fondo: 3180 mm Profundidad: 560 mm
Nota: Estas dimensiones son aproximadas en función de la solución adoptada para el anillo de tierras.
1.8.4. Descripción de la obra civil CT2
Edificio de Transformación CT2: MiniBLOK -24
- Descripción
miniBLOK es un Centro de Transformación compacto compartimentado, de maniobra exterior, diseñado para redes públicas de distribución eléctrica en Media Tensión (MT).
miniBLOK es aplicable a redes de distribución de hasta 36 kV, donde se precisa de un transformador de hasta 630 kVA.
Consiste básicamente en una envolvente prefabricada de hormigón de reducidas dimensiones, que incluye en su interior un equipo compacto de MT, un transformador, un cuadro de BT y las correspondientes interconexiones y elementos auxiliares. Todo ello se suministra ya montado en fábrica, con lo que se asegura un acabado uniforme y de calidad.
El esquema eléctrico disponible en MT cuenta con 2 posiciones de línea (entrada y salida) y una posición de interruptor combinado con fusibles para la maniobra y protección del transformador, así como un cuadro de BT con salidas protegidas por fusibles.
La concepción de estos centros, que mantiene independientes todos sus componentes, limita la utilización de líquidos aislantes combustibles, a la vez que facilita la sustitución de cualquiera de sus componentes.
Así mismo, la utilización de aparamenta de MT con aislamiento integral en gas reduce la necesidad de mantenimiento y le confiere unas excelentes características de resistencia a la polución y a otros factores ambientales, e incluso a la eventual inundación del Centro de Transformación.
- Envolvente
Los edificios prefabricados de hormigón para miniBLOK están formados por una estructura monobloque, que agrupa la base y las paredes en una misma pieza garantizando una total impermeabilidad del conjunto y por una cubierta movible.
Las piezas construidas en hormigón ofrecen una resistencia característica de 300 kg/cm². Además, disponen de una armadura metálica, que permite la interconexión entre sí y al colector de tierras. Esta unión se realiza mediante latiguillos de cobre, dando lugar a una superficie equipotencial que envuelve completamente al centro. Las puertas y rejillas están aisladas eléctricamente, presentando una resistencia de 10 kOhm respecto de la tierra de la envolvente.
En la parte frontal dispone de dos orificios de salida de cables de 150 mm. de diámetro para los cables de MT y de cinco agujeros para los cables de BT, pudiendo disponer además en cada lateral de otro orificio de 150 mm. de diámetro. La apertura de los mismos se realizará en obra utilizando los que sean necesarios para cada aplicación.
- Ventilación
La ventilación natural optimizada dispuesta en miniBLOK reduce el calentamiento del transformador, permitiendo obtener del mismo el máximo aprovechamiento y unas condiciones de operación óptimas.
La ventilación del transformador está formada por 2 rejillas laterales y 1 rejilla perimetral en la parte superior, facilitando una perfecta ventilación del interior del Centro de Transformación. Las rejillas laterales están formadas por lamas en forma de "V" invertida, diseñadas para formar un laberinto que evita la entrada de agua de lluvia en el Centro de Transformación.
- Accesos
La puerta de acceso es un conjunto de dos hojas con un sistema que permite su fijación a 90º y a 180º de tal forma que para maniobrar el cuadro de BT basta con abrir la puerta derecha.
Las puertas de acceso disponen de un sistema de cierre con objeto de garantizar la seguridad de funcionamiento para evitar aperturas intempestivas de las mismas. Para ello se utiliza una cerradura de diseño ORMAZABAL que anclan las puertas en dos puntos, uno en la parte superior y otro en la inferior.
- Acabado
El acabado de las superficies exteriores se efectúa con pintura, de color blanco-crema en la cubierta o techo, puertas y rejillas de ventilación, siendo de textura rugosa en las paredes.
Las piezas metálicas expuestas al exterior están tratadas adecuadamente contra la corrosión.
- Calidad
El montaje de miniBLOK se realiza íntegramente en fábrica asegurando así la calidad del montaje y ha sido acreditado con el Certificado de Calidad AENOR de acuerdo a ISO 9000.
- Alumbrado
El equipo va provisto de alumbrado conectado y gobernado desde el cuadro de BT, el cual dispone de un interruptor para realizar dicho cometido.
- Puesta a tierra
Para el correcto conexionado de la tierra de herrajes dispone de una pletina de Cu accesible frontalmente, a esta pletina confluyen las tierras de las celdas, transformador, cuadro de BT y herrajes. Tiene también un
orificio de 14 mm de diámetro para la toma de tierra exterior.
La unión de la tierra de neutro exterior se efectúa directamente a la barra de neutro del cuadro de BT.
- Varios
Sobrecargas admisibles y condiciones ambientales de funcionamiento según normativa vigente.
- Cimentación
Los Centros de Transformación miniBLOK se transportan totalmente montados. Para su ubicación es necesaria una excavación, cuyas dimensiones variarán en función de la solución adaptada para la red de tierras, sobre cuyo fondo se extiende una capa de arena compactada y nivelada de 100 mm. de espesor.
Se realizará una acera de un metro de anchura a lo largo del frente de maniobra para la zona desde la que el operario realiza las operaciones con las celdas de MT y el cuadro de BT.
En los planos adjuntos de Edificios Prefabricados figuran las dimensiones de las excavaciones a realizar según las recomendaciones de Ormazabal. Es importante hacer notar que en dichos planos no se representa la solera de hormigón a que obliga la norma Endesa FGH00200.
Por tanto se deberá aumentar la profundidad de la excavación mostrada en el plano en 10 cm ya que para que se asiente el Centro de Transformación perfectamente sobre la solera, deberá disponerse una capa de arena de 5 cm de espesor. Además dicha solera será de hormigón y con un espesor mínimo de 15 cm de espesor.
- Características detalladas
Nº de transformadores: 1
Puertas de acceso peatón: 1 puerta
Dimensiones exteriores Longitud: 2100 mm Fondo: 2100 mm Altura: 2240 mm Altura vista: 1540 mm Peso: 7500 kg Dimensiones de la excavación Longitud: 4300 mm Fondo: 4300 mm Profundidad: 800 mm
Nota: Estas dimensiones son aproximadas en función de la solución adoptada para el anillo de tierras.
1.8.5. Descripción de la instalación eléctrica CT1
• Características de la red de alimentación
La red de la cual se alimenta el Centro de Transformación es del tipo subterráneo, con una tensión de 15 kV, nivel de aislamiento según la MIE-RAT 12, y una frecuencia de 50 Hz.
La potencia de cortocircuito en el punto de acometida, según los datos suministrados por la compañía eléctrica, es de 350 MVA, lo que equivale a una corriente de cortocircuito de 13,5 kA eficaces.
• Características de la aparamenta de Media Tensión
Características generales de los tipos de aparamenta empleados en la instalación.
Celdas: CGMcosmos
Las celdas CGMcosmos forman un sistema de equipos modulares de reducidas dimensiones para MT, con aislamiento y corte en gas, cuyos embarrados se conectan utilizando unos elementos de unión patentados por ORMAZABAL y denominados ORMALINK, consiguiendo una conexión totalmente apantallada, e insensible a las condiciones externas (polución, salinidad, inundación, etc.).
Las partes que componen estas celdas son:
- Base y frente
La base soporta todos los elementos que integran la celda. La rigidez mecánica de la chapa y su galvanizado garantizan la indeformabilidad y resistencia a la corrosión de esta base. La altura y diseño de esta base permite el paso de cables entre celdas sin necesidad de foso (para la altura de 1740 mm), y facilita la conexión de los cables frontales de acometida.
La parte frontal incluye en su parte superior la placa de características eléctricas, la mirilla para el manómetro, el esquema eléctrico de la celda, los accesos a los accionamientos del mando y el sistema de alarma sonora de puesta a tierra. En la parte inferior se encuentra el dispositivo de señalización de presencia de tensión y el panel de acceso a los cables y fusibles. En su interior hay una pletina de cobre a lo largo de toda la celda, permitiendo la conexión a la misma del sistema de tierras y de las pantallas de los cables.
Lleva además un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.
- Cuba
La cuba, fabricada en acero inoxidable de 2 mm de espesor, contiene el interruptor, el embarrado y los portafusibles, y el gas se encuentra en su interior a una presión absoluta de 1,15 bar (salvo para celdas especiales). El sellado de la cuba permite el mantenimiento de los requisitos de operación segura durante toda su vida útil, sin necesidad de reposición de gas.
Esta cuba cuenta con un dispositivo de evacuación de gases que, en caso de arco interno, permite su salida hacia la parte trasera de la celda, evitando así, con ayuda de la altura de las celdas, su incidencia sobre las personas, cables o la aparamenta del Centro de Transformación.
En su interior se encuentran todas las partes activas de la celda (embarrados, interruptor-seccionador, puestas a tierra, tubos portafusibles).
- Interruptor/Seccionador/Seccionador de puesta a tierra
El interruptor disponible en el sistema CGMcosmos tiene tres posiciones: conectado, seccionado y puesto a tierra.
La actuación de este interruptor se realiza mediante palanca de accionamiento sobre dos ejes distintos: uno para el interruptor (conmutación entre las posiciones de interruptor conectado e interruptor seccionado); y otro para el seccionador de puesta a tierra de los cables de acometida (que conmuta entre las posiciones de seccionado y puesto a tierra).
- Mando
motorizada.
- Conexión de cables
La conexión de cables se realiza desde la parte frontal mediante unos pasatapas estándar.
- Enclavamientos
La función de los enclavamientos incluidos en todas las celdas CGMcosmos es que:
· No se pueda conectar el seccionador de puesta a tierra con el aparato principal cerrado, y recíprocamente, no se pueda cerrar el aparato principal si el seccionador de puesta a tierra está conectado.
· No se pueda quitar la tapa frontal si el seccionador de puesta a tierra está abierto, y a la inversa, no se pueda abrir el seccionador de puesta a tierra cuando la tapa frontal ha sido extraída.
- Características eléctricas
Las características generales de las celdas CGMcosmos son las siguientes:
Tensión nominal 24 kV
Nivel de aislamiento
Frecuencia industrial (1 min)
a tierra y entre fases 50 kV
a la distancia de seccionamiento 60 kV
Impulso tipo rayo
a tierra y entre fases 125 kV
a la distancia de seccionamiento 145 kV
En la descripción de cada celda se incluyen los valores propios correspondientes a las intensidades nominales, térmica y dinámica, etc.
• Características de la aparamenta de Baja Tensión
Elementos de salida en BT :
Cuadros de BT, que tienen como misión la separación en distintas ramas de salida, por medio de fusibles, de la intensidad secundaria de los transformadores.
• Características descriptivas de las celdas y transformadores de Media Tensión
1) Entrada : CGMcosmos-L Interruptor-seccionador
Celda con envolvente metálica, fabricada por ORMAZABAL, formada por un módulo con las siguientes características:
La celda CGMcosmos-L de línea, está constituida por un módulo metálico con aislamiento y corte en gas, que incorpora en su interior un embarrado superior de cobre, y una derivación con un interruptor-seccionador rotativo, con capacidad de corte y aislamiento, y posición de puesta a tierra de los cables de acometida inferior-frontal mediante bornas enchufables. Presenta también captadores capacitivos para la detección de tensión en los cables de acometida y un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.
- Características eléctricas:
· Tensión asignada: 24 kV
· Intensidad asignada: 400 A
· Intensidad de corta duración (1 s), eficaz: 16 kA
· Intensidad de corta duración (1 s), cresta: 40 kA
· Nivel de aislamiento
- Frecuencia industrial (1 min) a tierra y entre fases: 28 kV
- Impulso tipo rayo a tierra y entre fases (cresta): 75 kV
· Capacidad de cierre (cresta): 40 kA
· Capacidad de corte
- Corriente principalmente activa: 400 A
- Características físicas:
· Ancho: 365 mm
· Fondo: 735 mm
· Alto: 1740 mm
· Peso: 95 kg
- Otras características constructivas :
· Mando interruptor: motorizado tipo BM
2) Protección Transformador: CGMcosmos-P Protección fusibles
Celda con envolvente metálica, fabricada por ORMAZABAL, formada por un módulo con las siguientes características:
La celda CGMcosmos-P de protección con fusibles, está constituida por un módulo metálico con aislamiento y corte en gas, que incorpora en su interior un embarrado superior de cobre, y una derivación con un interruptor-seccionador rotativo, con capacidad de corte y aislamiento, y posición de puesta a tierra de los cables de acometida inferior-frontal mediante bornas enchufables, y en serie con él, un conjunto de fusibles fríos, combinados o asociados a ese interruptor. Presenta también captadores capacitivos para la detección de tensión en los cables de acometida y puede llevar un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.
- Características eléctricas:
Tensión asignada: 24 kV
Intensidad asignada en el embarrado: 400 A
Intensidad fusibles: 3x16 A
Intensidad de corta duración (1 s), eficaz: 16 kA
Intensidad de corta duración (1 s), cresta: 40 kA
Nivel de aislamiento
Frecuencia industrial (1 min)
a tierra y entre fases: 50 kV
Impulso tipo rayo
a tierra y entre fases (cresta): 125 kV
Capacidad de cierre (cresta): 40 kA
Capacidad de corte
Corriente principalmente activa: 400 A
- Características físicas:
Ancho: 470 mm
Fondo: 735 mm
Alto: 1740 mm
Peso: 140 kg
- Otras características constructivas:
Mando posición con fusibles: manual tipo BR
Combinación interruptor-fusibles: combinados
3) Transformador: Transformador aceite 24 kV
Transformador trifásico reductor de tensión, construido según las normas citadas anteriormente, de marca COTRADIS, con neutro accesible en el secundario, de potencia 50 kVA perdidas reducidas CC’ y refrigeración natural aceite, de tensión primaria 15,4 kV y tensión secundaria 420 V en vacío (B2).
- Otras características constructivas:
Regulación en el primario: +/- 5%, +/- 2,5%
Tensión de cortocircuito (Ecc): 4%
Grupo de conexión: Yzn11
Protección incorporada al transformador: Sin protección propia
• Características descriptivas de los cuadros de Baja Tensión
Cuadros BT - B2 Transformador: Cuadro Baja Tensión
El Cuadro de Baja Tensión (CBT), tipo UNESA AC-4, es un conjunto de aparamenta de BT cuya función es recibir el circuito principal de BT procedente del transformador MT/BT y distribuirlo en un número determinado de circuitos individuales.
La estructura del cuadro AC-4 de ORMAZABAL está compuesta por un bastidor de chapa blanca, en el que se distinguen las siguientes zonas:
- Zona de acometida, medida y de equipos auxiliares
En la parte superior del módulo AC-4 existe un compartimento para la acometida al mismo, que se realiza a través de un pasamuros tetrapolar, evitando la penetración del agua al interior. Dentro de este compartimento, existen cuatro pletinas deslizantes que hacen la función de seccionador.
El acceso a este compartimento es por medio de una puerta abisagrada en dos puntos. Sobre ella se montan los elementos normalizados por la compañía suministradora.
- Zona de salidas
Está formada por un compartimento que aloja exclusivamente el embarrado y los elementos de protección de cada circuito de salida. Esta protección se encomienda a fusibles de la intensidad máxima más adelante citada, dispuestos en bases trifásicas pero maniobradas fase a fase, pudiéndose realizar las maniobras de apertura y cierre en carga.
Características eléctricas
· Tensión asignada: 440 V
· Intensidad asignada en los
embarrados: 1600 A
· Nivel de aislamiento
Frecuencia industrial (1 min)
a tierra y entre fases: 10 kV
entre fases: 2,5 kV
Impulso tipo rayo:
a tierra y entre fases: 20 kV
- Características constructivas: · Anchura: 580 mm · Altura: 1690 mm · Fondo: 290 mm - Otras características:
· Intensidad asignada en las salidas: 400 A
• Características del material vario de Media Tensión y Baja Tensión
El material vario del Centro de Transformación es aquel que, aunque forma parte del conjunto del mismo, no se ha descrito en las características del equipo ni en las características de la aparamenta.
- Interconexiones de MT:
Puentes MT Transformador: Cables MT 12/20 kV
al transformador es EUROMOLD de 24 kV del tipo cono difusor y modelo OTK.
En el otro extremo, en la celda, es EUROMOLD de 24 kV del tipo enchufable recta y modelo K-152.
- Interconexiones de BT:
Puentes BT - B2 Transformador: Puentes transformador-cuadro
Juego de puentes de cables de BT, de sección y material 1x240 Al (Etileno-Propileno) sin armadura, y todos los accesorios para la conexión, formados por un grupo de cables en la cantidad 1xfase + 1xneutro.
- Defensa de transformadores:
Defensa de Transformador: Protección física transformador
Protección metálica para defensa del transformador.
- Equipos de iluminación:
Iluminación Edificio de Transformación: Equipo de iluminación
Equipo de alumbrado permite la suficiente visibilidad para ejecutar las maniobras y revisiones necesarias en los centros.
Equipo autónomo de alumbrado de emergencia y señalización de la salida del local.
1.8.6. Instalación eléctrica CT2
• Características de la red de alimentación
La red de la cual se alimenta el Centro de Transformación es del tipo subterráneo, con una tensión de 15 kV, nivel de aislamiento según la MIE-RAT 12, y una frecuencia de 50 Hz.
La potencia de cortocircuito en el punto de acometida, según los datos suministrados por la compañía eléctrica, es de 350 MVA, lo que equivale a una corriente de cortocircuito de 13,5 kA eficaces.
• Características de la aparamenta de Media Tensión
Características generales de los tipos de aparamenta empleados en la instalación.
Celdas: CGMcosmos-2L1P
El sistema CGMcosmos está compuesto 2 posiciones de línea y 1 posición de protección con fusibles, con las siguientes características:
- Celdas CGMcosmos
El sistema CGMcosmos compacto es un equipo para MT, integrado y totalmente compatible con el sistema CGMcosmos modular, extensible "in situ" a izquierda y derecha. Sus embarrados se conectan utilizando unos elementos de unión patentados por ORMAZABAL y denominados ORMALINK, consiguiendo una conexión totalmente apantallada, e insensible a las condiciones externas (polución, salinidad, inundación, etc.). Incorpora tres funciones por cada módulo en una única cuba llena de gas, en la cual se encuentran los aparatos de maniobra y el embarrado.
- Base y frente
los cables de MT. La tapa que los protege es independiente para cada una de las tres funciones. El frente presenta el mímico unifilar del circuito principal y los ejes de accionamiento de la aparamenta a la altura idónea para su operación.
La parte frontal incluye en su parte superior la placa de características eléctricas, la mirilla para el manómetro, el esquema eléctrico de la celda, los accesos a los accionamientos del mando y el sistema de alarma sonora de puesta a tierra. En la parte inferior se encuentra el dispositivo de señalización de presencia de tensión y el panel de acceso a los cables y fusibles. En su interior hay una pletina de cobre a lo largo de toda la celda, permitiendo la conexión a la misma del sistema de tierras y de las pantallas de los cables.
Lleva además un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.
La tapa frontal es común para las tres posiciones funcionales de la celda.
- Cuba
La cuba, fabricada en acero inoxidable de 2 mm de espesor, contiene el interruptor, el embarrado y los portafusibles, y el gas se encuentra en su interior a una presión absoluta de 1,15 bar (salvo para celdas especiales). El sellado de la cuba permite el mantenimiento de los requisitos de operación segura durante toda su vida útil, sin necesidad de reposición de gas.
Esta cuba cuenta con un dispositivo de evacuación de gases que, en caso de arco interno, permite su salida hacia la parte trasera de la celda, evitando así, con ayuda de la altura de las celdas, su incidencia sobre las personas, cables o la aparamenta del Centro de Transformación.
La cuba es única para las tres posiciones con las que cuenta la celda CGMcosmos y en su interior se encuentran todas las partes activas de la celda (embarrados, interruptor-seccionador, puestas a tierra, tubos portafusibles).
- Interruptor/Seccionador/Seccionador de puesta a tierra
Los interruptores disponibles en el sistema CGMcosmos compacto tienen tres posiciones: conectado, seccionado y puesto a tierra.
La actuación de este interruptor se realiza mediante palanca de accionamiento sobre dos ejes distintos: uno para el interruptor (conmutación entre las posiciones de interruptor conectado e interruptor seccionado); y otro para el seccionador de puesta a tierra de los cables de acometida (que conmuta entre las posiciones de seccionado y puesto a tierra).
- Mando
Los mandos de actuación son accesibles desde la parte frontal, pudiendo ser accionados de forma manual o motorizada.
- Fusibles (Celda CGMcosmos-P)
En las celdas CGMcosmos-P, los fusibles se montan sobre unos carros que se introducen en los tubos portafusibles de resina aislante, que son perfectamente estancos respecto del gas y del exterior. El disparo se producirá por fusión de uno de los fusibles o cuando la presión interior de los tubos portafusibles se eleve debido a un fallo en los fusibles o al calentamiento excesivo de éstos. Presenta también captadores capacitivos para la detección de tensión en los cables de acometida.
- Conexión de cables
- Enclavamientos
La función de los enclavamientos incluidos en todas las celdas CGMcosmos es que:
· No se pueda conectar el seccionador de puesta a tierra con el aparato principal cerrado, y recíprocamente, no se pueda cerrar el aparato principal si el seccionador de puesta a tierra está conectado.
· No se pueda quitar la tapa frontal si el seccionador de puesta a tierra está abierto, y a la inversa, no se pueda abrir el seccionador de puesta a tierra cuando la tapa frontal ha sido extraída.
- Características eléctricas
Las características generales de las celdas CGMcosmos son las siguientes:
Tensión nominal 24 kV
Nivel de aislamiento
Frecuencia industrial (1 min)
a tierra y entre fases 50 kV
a la distancia de seccionamiento 60 kV
Impulso tipo rayo
a tierra y entre fases 125 kV
a la distancia de seccionamiento 145 kV
En la descripción de cada celda se incluyen los valores propios correspondientes a las intensidades nominales, térmica y dinámica, etc.
Características Descriptivas de las Celdas y Transformadores de Media Tensión y Inst.Baja Tensión
1) E/S1,E/S2,PT1: CGMCOSMOS-2LP
Celda compacta con envolvente metálica, fabricada por ORMAZABAL, formada por varias posiciones con las siguientes características:
El sistema CGMcosmos 2LPes un equipo compacto para MT, integrado y totalmente compatible con el sistema CGMcosmos.
La celda CGMcosmos 2LP está constituida por tres funciones: dos de línea o interruptor en carga y una de protección con fusibles, que comparten la cuba de gas y el embarrado.
Las posiciones de línea, incorporan en su interior una derivación con un interruptor-seccionador rotativo, con capacidad de corte y aislamiento, y posición de puesta a tierra de los cables de acometida inferior-frontal mediante bornas enchufables. Presenta también captadores capacitivos para la detección de tensión en los cables de acometida y un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.
La posición de protección con fusibles incorpora en su interior un embarrado superior de cobre, y una derivación con un interruptor-seccionador igual al antes descrito, y en serie con él, un conjunto de fusibles fríos, combinados con ese interruptor. Presenta también captadores capacitivos para la detección de tensión en los cables de acometida y puede llevar un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.
2) Transformador 1: Transformador aceite 24 kV
Transformador trifásico reductor de tensión, construido según las normas citadas anteriormente, de marca COTRADIS, con neutro accesible en el secundario, de potencia 160 kVA, pérdidas reducidas CC’ y refrigeración natural aceite, de tensión primaria 15,4 kV y tensión secundaria 420 V en vacío (B2).
- Otras características constructivas:
· Regulación en el primario: +/- 5%, +/- 2,5%
· Tensión de cortocircuito (Ecc): 4%
· Grupo de conexión: Dyn11
· Protección incorporada al transformador: Sin protección propia
- Pérdidas CC' (BkCo)
3) Cuadros BT - B2 Transformador 1: CBTO
El Cuadro de Baja Tensión CBTO-C, es un conjunto de aparamenta de BT cuya función es recibir el circuito principal de BT procedente del transformador MT/BT y distribuirlo en un número determinado de circuitos individuales.
La estructura del cuadro CBTO-C de ORMAZABAL está compuesta por un bastidor aislante, en el que se distinguen las siguientes zonas:
- Zona de acometida, medida y de equipos auxiliares
En la parte superior de CBTO-C existe un compartimento para la acometida al mismo, que se realiza a través de un pasamuros tetrapolar, evitando la penetración del agua al interior. CBTO incorpora 4 seccionadores unipolares para seccionar las barras.
- Zona de salidas
Está formada por un compartimento que aloja exclusivamente el embarrado y los elementos de protección de cada circuito de salida. Esta protección se encomienda a fusibles de la intensidad máxima más adelante citada, dispuestos en bases trifásicas verticales cerradas (BTVC) pero maniobradas fase a fase, pudiéndose realizar las maniobras de apertura y cierre en carga.
- Características eléctricas
· Tensión asignada de empleo: 440 V · Tensión asignada de aislamiento: 500 V
· Intensidad asignada en los embarrados: 1600 A
· Frecuencia asignada: 50 Hz
· Nivel de aislamiento
Frecuencia industrial (1 min)
a tierra y entre fases: 10 kV entre fases: 2,5 kV
· Intensidad Asignada de Cresta: 50,5 kA
- Características constructivas:
· Anchura: 1000 mm · Altura: 1360 mm · Fondo: 350 mm
Características del material vario de Media Tensión y Baja Tensión
El material vario del Centro de Transformación es aquel que, aunque forma parte del conjunto del mismo, no se ha descrito en las características del equipo ni en las características de la aparamenta.
- Interconexiones de MT:
Puentes M.T. trafo 1:
Interconexión enchufable apantallada y no accesible de la función de protección de Media Tensión y de la función de transformador mediante conjuntos de unión unipolares de tensión nominal 36 kV ORMALINK de Ormazabal.
- Interconexiones de BT:
Puentes B.T. trafo 1: Pletinas de conexión de B.T.
La conexión entre el cuadro de BT y el transformador se efectúa mediante barras de cobre de sección 5x80 mm² para cada una de las fases y una barra de sección 5x60 mm² para el neutro, todas ellas fijadas mediante tornillería de M12.
Estas conexiones están ocultas y a la vez protegidas contra el acceso mediante unas envolventes de chapa de 1mm de espesor.
- Equipos de iluminación:
Iluminación Edificio de Transformación: Equipo de iluminación
Equipo de alumbrado que permita la suficiente visibilidad para ejecutar las maniobras y revisiones necesarias en los centros.
1.8.7. Medida de la energía eléctrica
Al tratarse de un Centro de Distribución público, no se efectúa medida de energía en MT.
1.8.8. Relés de protección, automatismos y control
Este proyecto no incorpora automatismos ni relés de protección.
1.8.9. Puesta a tierra
Tierra de protección
Todas las partes metálicas no unidas a los circuitos principales de todos los aparatos y equipos instalados en el Centro de Transformación se unen a la tierra de protección: envolventes de las celdas y cuadros de BT, rejillas de protección, carcasa de los transformadores, etc. , así como la armadura del edificio (si éste es prefabricado). No se unirán, por contra, las rejillas y puertas metálicas del centro, si son accesibles desde el exterior.
Tierra de servicio
Con objeto de evitar tensiones peligrosas en BT, debido a faltas en la red de MT, el neutro del sistema de BT se conecta a una toma de tierra independiente del sistema de MT, de tal forma que no exista influencia en la red general de tierra, para lo cual se emplea un cable de cobre aislado
1.8.10. Instalaciones secundarias - Alumbrado
El interruptor se situará al lado de la puerta de acceso, de forma que su accionamiento no represente peligro por su proximidad a la MT.
El interruptor accionará los puntos de luz necesarios para la suficiente y uniforme iluminación de todo el recinto del centro.
- Armario de primeros auxilios
El Centro de Transformación cuenta con un armario de primeros auxilios.
- Medidas de seguridad
Para la protección del personal y equipos, se debe garantizar que:
1- No será posible acceder a las zonas normalmente en tensión, si éstas no han sido puestas a tierra. Por ello, el sistema de enclavamientos interno de las celdas debe afectar al mando del aparato principal, del seccionador de puesta a tierra y a las tapas de acceso a los cables.
2- Las celdas de entrada y salida serán con aislamiento integral y corte en gas, y las conexiones entre sus embarrados deberán ser apantalladas, consiguiendo con ello la insensibilidad a los agentes externos, y evitando de esta forma la pérdida del suministro en los Centros de Transformación interconectados con éste, incluso en el eventual caso de inundación del Centro de Transformación.
3- Las bornas de conexión de cables y fusibles serán fácilmente accesibles a los operarios de forma que, en las operaciones de mantenimiento, la posición de trabajo normal no carezca de visibilidad sobre estas zonas.
4- Los mandos de la aparamenta estarán situados frente al operario en el momento de realizar la operación, y el diseño de la aparamenta protegerá al operario de la salida de gases en caso de un eventual arco interno.
5- El diseño de las celdas impedirá la incidencia de los gases de escape, producidos en el caso de un arco interno, sobre los cables de MT y BT. Por ello, esta salida de gases no debe estar enfocada en ningún caso hacia el foso de cables.
1.8.11. Calculos eléctricos
Los calculos eléctricos de los Centros de Transformación iran en el correspondiente anexo de calculos. Al tener la misma potencia de transformador son equivalentes para ambos CT.
