(1)Memoria descriptiva. pfc fab lab 2015 alumno: martín fernández rodríguez tutor: fernando blanco guerra. MEMORIA.

(2) ÍNDICE DOCUMENTACIÓN ESCRITA INDICE MEMORIA DESCRIPTIVA 0. PROYECTO 1. PROGRAMA 2. AGENTES 3. OBJETO DEL PROYECTO 4. INFORMACIÓN PREVIA 5. MEMORIA URBANÍSTICA 6. CUMPLIMIENTO DEL CTE Y OTRAS NORMATIVAS 7. PRESTACIONES DEL EDIFICIO. 3 20 31 31 31 32 36 37. ÍNDICE MEMORIA CONSTRUCTIVA 1. MEMORIA TÉCNICA CONSTRUCTIVA 2. CUMPLIMIENTO DEL CTE 2.1. DB-HE AHORRO DE ENERGÍA 2.2. DB-HR PROTECCIÓN CONTRA EL RUIDO 2.3. DB-SI SEGURIDAD EN CASO DE INCENDIO 2.4. DB-HS SALUBRIDAD 2.5. DB-SUA SEGURIDAD DE UTILIZACIÓN Y ACCESIBILIDAD 3. PRESUPUESTOS 3.1 RESUMEN DE CAPÍTULOS 4. PLIEGOS 4.1 PLIEGO DE CONDICIONES TÉCNICAS PARTICULARES 4.2 GESTIÓN DE RESIDUOS 4.3 PLIEGO DE MANTENIMIENTO. 42 55 55 74 79 94 117 125 140 142 142 164 176.

(3) INDICE MEMORIA ESTRUCTURAL 1. CONSIDERACIONES INICIALES. 182. 1.1 OBJETO DEL PROYECTO 1.2 CONDICIONANTES. 182 182. 2 MEMORIA DESCRIPTIVA. 183. 2.1 CIMENTACIÓN, CONTENCIÓN, EXCAVACIÓN 2.2 ESTRUCTURA. 183 186. 3 MEMORIA JUSTIFICATIVA. 187. 3.1 NORMATIVA DE OBLIGADO CUMPLIMIENTO 3.2 CARACTERÍSTICAS DE LOS MATERIALES 3.3 ACCIONES EN LA EDIFICACIÓN 3.4 COMBINACIÓN DE ACCIONES 3.5 CUMPLIMIENTO DE LA INSTRUCCIÓN DE HORMIGÓN ESTRUCTURAL (EHE-08) 3.6 ESTRUCTURAS DE ACERO (SE-A) 3.7 ESTRUCTURAS DE FÁBRICA 3.8 ESTRUCTURAS DE MADERA (SE-M) 3.9 RESISTENCIA AL FUEGO 3.10 ANÁLISIS ESTRUCTURAL 3.8 DETALLE DE ANÁLISIS DE ELEMENTOS SINGULARES 3.8.1 DIMENSIONADO DE EMPOTRAMIENTO CON ROTURA DE PUENTE TÉRMICO TIPO SCHÖCK ISOKORB® EN VOLADIZOS DE TERRAZAS 3.8.2 DIMENSIONADO DE ESCALERA METÁLICA BIAPOYADA (P1-P2). 187 189 191 196 199 203 208 208 208 208 213. 213 215. ANEXOS 1. GRADERÍO TIPO SPIRALIFT 2. JUSTIFICACIÓN DEL CUMPLIMIENTO DE LA EXIGENCIA BÁSICA HE 1- LIMITACIÓN DE DEMANDA ENERGÉTICA (CYPE) 3. CERTIFICACIÓN ENERGÉTICA (CALENER VYP) 4. CHARLAS FOU. ANÁLISIS TIPOLÓGICO FAB LAB. 216 217 234 257.

(4) Memoria descriptiva. MEMORIA DESCRIPTIVA. 1.

(5) INDICE MEMORIA DESCRIPTIVA 0. PROYECTO 1. PROGRAMA 2. AGENTES 3. OBJETO DEL PROYECTO 4. INFORMACIÓN PREVIA 5. MEMORIA URBANÍSTICA 6. CUMPLIMIENTO DEL CTE Y OTRAS NORMATIVAS 7. PRESTACIONES DEL EDIFICIO. 2. 3 20 31 31 31 32 36 37.

(6) Memoria descriptiva. 0. PROYECTO UBICACIÓN Y USO: LA COMPONENTE SOCIAL Y LA IDONEIDAD DE LA PARCELA La ciudad es, sobre todo, contacto, regulación, intercambio y comunicación. Ésta es la base epistemológica sobre la que se sostienen, después, el resto de los componentes que acaban por constituírla. La estructura, la forma de producir la ciudad, el paisaje urbano, su monumentalidad, la movilidad, incluso el mercado, son aspectos secundarios o parciales en relación con aquello que es esencial en la ciudad: la interacción entre los ciudadanos y sus actividades e instituciones. [...] Una mayor diversidad de usos en un barrio o en un territorio concreto, es decir, una mezcla y una densidad mayores de la residencia, los servicios y las actividades económicas, los equipamientos, etc. proporcionan el contexto adecuado para que aumenten los intercambios de información y, en consecuencia, se creen los canales de flujo energético sustentadores de la organización compleja. En este mismo sentido, se manifiesta un aumento de la diversidad de la red asociativa. Otro aspecto de la estabilidad, en este caso económica, está relacionado con la diversidad de las actividades económicas que se ubican en un territorio concreto. La proximidad entre las actividades económicas y también la proximidad entre otras actividades de investigación, formación, residencia, etc., generan creatividad porque ponen en contacto elementos complementarios. Los nuevos procesos productivos y la introducción de energías limpias han de permitir pensar en la inclusión, también, de las actividades industriales en la ciudad compacta sin crear disfunciones manifiestas.1. El proyecto buscará generar tejido social en una zona degradada de la ciudad, la calle San Andrés, y generar estabilidad económica a través de esa puesta en contacto de elementos complementarios que supone integrar el programa del fab lab en la ciudad.. CENTRALIDAD Quizás se podría pensar que la ubicación ideal para un equipamiento de estas características debería ser dentro de alguno de los polígonos industriales de Coruña, como el de A Grela, el de Pocomaco, o el nuevo de O Vío. Las ventajas de esta ubicación serían grandes: mejores accesos para materiales y productos, mayor infraestructura industrial, mayor cercanía con las empresas del polígono, mayor superficie disponible para albergar el programa de necesidades y menor precio del suelo.. 1. "La ciudad compacta y diversa frente a la conurbación difusa" - Salvador Rueda 1997 Extraído de "De lo mecánico a lo termodinámico. Por una definición energética de la arquitectura y del territorio" - Javier García Germán, GG, Compendios de arquitectura contemporánea.. 3.

(7) Sin embargo, por encima de todos estos factores existe uno prioritario para el éxito del equipamiento, que es la centralidad. Los usuarios quieren que el edificio esté en la ciudad y poder acceder a él de forma cómoda, antes que tener mayores prestaciones en la producción de objetos. Ésto es debido al carácter social del edificio. En palabras de Bernardo Gaeiras, responsable del fab lab Lisboa, "si quieren utilizar las máquinas, pues perfecto, pero lo más importante es que vaya gente y que se genere tejido social". Otro ejemplo que fortalece la ubicación en San Andrés es el del fab lab León, en el cual, tras dos años de problemas económicos y tras varias encuestas a los usuarios, se concluyó que el centro no funcionaba por dos razones: su ubicación alejada del centro de la ciudad en un polígono industrial, y la política de horarios de apertura demasiado escasa. Los usuarios querían un edificio cerca de sus casas, con fácil acceso a cualquier hora y cualquier día de la semana. O en palabras de Sara Alvarellos de la dirección del Makespace Madrid, "la inspiración no llega de nueve a dos y de cuatro a siete".. CALLE SAN ANDRÉS Y SECUENCIA DE ESPACIOS PÚBLICOS Dentro de ese enfoque social del edificio, se piensa en la parcela como una oportunidad para articular la red de espacios públicos del entorno de la calle san Andrés, y recuperar la calle mantelería que ahora mismo está bastante degradada, con un exceso de contenedores de RSU.. 4.

(8) Memoria descriptiva. 5.

(9) PLAZA La posibilidad de enterrar el transformador se entiende como una oportunidad para generar un espacio público en relación con el fab lab, y como la superficie aportada por el transformador no es suficiente para generar un espacio de calidad, el edificio se retranquea para introducir luz solar directa y un árbol. La plaza se amuebla con bancos, una fuente, un puesto de bicis y un mueble para los contenedores de basura. ACCESOS El acceso principal se plantea por la plaza, de forma que se utilice por los usuarios del fab lab y los vecinos del barrio. Se espera que la plaza se use y se llene de vida, dentro de sus dimensiones.. 6.

(10) Memoria descriptiva. La presencia del fab lab aportaría el contenido cultural a esta plaza en la que se podrían realizar eventos en los que el fab lab se apropiase de la plaza o en los cuales la plaza se apropiase del auditorio exterior del fab lab. Los árboles escogidos son: Falso plátano (Acer Pseudoplatanus): - Altura máxima de 18m y diámetro máximo de 6-8m (con aparato radical confinado) - Caducifolio (permite el paso del sol en invierno, y proporciona sombra en verano) - Soporta el ambiente marítimo - Soporta el ambiente sombrío - Soporta la humedad elevada (bien drenado) - Tiene un crecimiento rápido - Soporta la polución atmosférica - No es una especie venenosa, y sus ramas no son frágiles ni peligrosas Falso cerezo o ciruelo rojo (Prunus Cerasifera) - Altura máxima de 12m y diámetro máximo de 6m - Caducifolio (permite el paso del sol en invierno, y proporciona sombra en verano) - Soporta el ambiente marítimo - Soporta el ambiente sombrío - Soporta la humedad elevada (bien drenado) - Tiene un crecimiento rápido - Soporta la polución atmosférica - No es una especie venenosa, y sus ramas no son frágiles ni peligrosas 7.

(11) MEDIANERAS Nos encontramos en una parcela empequeñecida por las medianeras de los edificios ubicados en las parcelas 03 (B+10) y 13 (B+7). Estas medianeras condicionarán el proyecto y se tomarán como objetos compositivos del edificio. En el caso de la medianera de la parcela 03, el edificio se retranquea en la calle San Andrés para mostrar ese plano vertical y generar un ritmo en los alzados. En el caso de la medianera de la parcela 13, el edificio apura la alineación con la calle mantelería para ocultar la visión de la medianera desde la calle San Andrés y desde la esquina con la calle mantelería.. 8.

(12) Memoria descriptiva CALLE, CHAFLÁN, VOLADIZO Y RECLAMO La calle mantelería, al quedar oxigenada por la plaza, mantiene su ancho original, entendiendo que no es necesario ampliarla. El edificio mantiene la alineación propuesta por el PEPRI y apura el estrecho ancho de parcela disponible. Por otra parte se busca agilizar la comunicación visual entre la calle San Andrés y la Mantelería, rompiendo la esquina en planta baja y provocando ese voladizo que se adentra en la calle San Andrés anunciando el edificio como un objeto que aparentemente está volando desde la perspectiva lejana. Este zaguán muestra un gran hueco hacia el espacio expositivo del sótano en la esquina de la calle San Andrés con Mantelería, basado en la caja mágica de la fundación Barrié en Vigo.. ESCALA En este proyecto la problemática de la escala pasó a un segundo plano tras estudiar los alzados existentes y la normativa urbanística vigente. Se optó por fragmentar volumétricamente el edificio para expresar una relación con la parcela gótica a través de crujías de cinco metros hacia la calle, y recuperar el ritmo de alzados de la calle San Andrés. Tras un análisis de los alzados existentes en la calle San Andrés se llega a la conclusión de que la altura máxima propuesta por el PEPRI no es satisfactoria para resolver la inserción del edificio en la parcela, y por eso se atraviesa compositivamente esa barrera de los 18 metros con unos petos tras los cuales se encuentran las instalaciones de aire acondicionado a la intemperie en el volumen pegado a la medianera (servidor). Esta línea de cornisa está referida a la cara superior del último forjado, con lo que no se incumple la ordenanza vigente. De todas formas los petos se encuentran dentro del volumen capaz generado por la aplicación de las ordenanzas. 9.

(13) El edificio es relativamente pequeño para tratarse de un equipamiento que busca revitalizar la zona de San Andrés. Podemos ponerlo en relación a la fundación Novacaixagalicia y nos damos cuenta de la diferencia de escala.. 10.

(14) Memoria descriptiva LA GRIETA: ATMÓSFERA INTERIOR Y FUNCIONAMIENTO ENERGÉTICO El espacio abierto entre los dos volúmenes recoge las circulaciones y los espacios de relación, funciona como desahogo espacial para el volumen servido y le aporta luz indirecta rebotada contra el muro. Además la grieta es un motor térmico que busca el funcionamiento energético pasivo del edificio tanto en verano como en invierno.. En invierno el calor penetra en forma de radiación a través de los lucernarios de la grieta, inciciendo sobre el muro, que acumula hasta 2000 MJ a una temperatura constante de 23ºC (indicado en naranja). El aire de retorno del sistema de renovación de aire y climatización se precalienta recorriendo este muro, y lo atraviesa en las áreas indicadas en gris (plenum de retorno), para ser expulsado en los recuperadores de calor de las UTA. En verano, el tiro térmico del muro se aprovecha para generar una ventilación cruzada en el volumen servido, para lo cual es necesario abrir las ventanas del aula o taller a ventilar, y las carpinterías deslizantes proyectantes múltiples del lucernario. Disponiendo del filtro solar en las fachadas sur y oeste, y aprovechando la ventilación natural, se entiende que no es necesaria la refrigeración para el clima coruñés.. 11.

(15) COMPLEJIDAD, ESPACIOS CONTINUOS, DIFERENCIACIÓN DE ZONAS Y ACCESIBILIDAD Dentro de ese pequeño volumen contenedor se busca la complejidad insertando matices que den sentido a unos espacios vacíos que deben ser muy versátiles. Se quiebran las losas para obtener esa diferenciación de zonas dentro de un espacio único, se resuelve la accesibilidad con rampas, y además, de esta manera se ponen de acuerdo dos líneas de cornisa que en principio no casan (debido a la maniobra de agregación de unas parcelas pensadas para edificios residenciales en medianera). Se obtienen unos espacios de trabajo de altura libre digna, diáfanos, con luz indirecta y espacialmente desahogados por la grieta. Estos espacios se encadenan en una secuencia que absorbe parte de los recorridos públicos por el edificio, de forma que se difumina la diferencia entre espacios de circulación, espacios de trabajo y espacios de relación. De esta manera se favorece la interdisciplinariedad y el contacto informal entre usuarios. Esta actitud también se promueve con conexiones visuales diagonales que cruzan el edificio a través de la grieta.. 12.

(16) Memoria descriptiva. 13.

(17) LA RELACIÓN ENTRE LAS INSTALACIONES, LAS ALTURAS LIBRES ENTRE PLANTAS, LA SUPERFICIE ÚTIL Y LA FACHADA Para resolver el programa con la gran grieta y las cesiones en planta a la calle y a la plaza, fue necesario introducir cinco alturas en la zona 1 (línea de cornisa a 18m) y tres alturas en la zona 2 (línea de cornisa a 12.80m). Debido a que el PEPRI estaba redactado pensando en introducir vivienda en estas parcelas, a la hora de introducir un equipamiento de estas características, las alturas libres entre plantas no permitían la introducción de falsos techos para albergar las instalaciones, sobre todo las más voluminosas, de renovación de aire y climatización. LLegados a este punto se optó por resolver el trazado de las instalaciones por una fachada técnica que resolviese con montantes verticales las acometidas y extracciones de los diversos sistemas, de la misma manera que resolvieron José Antonio Corrales y Ramón Vázquez Molezún en el edificio Bankunion. El hecho de llevar por fachada los tubos permitía, desde un punto de vista formal, componer una fachada en la cual las instalaciones tuviesen un gran peso para hacerlas visibles desde el interior y desde el exterior, y se entendió que esta solución era coherente con el planteamiento de un edificio distinto en la calle San Andrés, y con el carácter de fábrica/taller del programa. El acabado final de la fachada es una piel de tramex que define el volumen, aporta protección solar a las plantas altas, y genera un filtro de privacidad para las visiones no perpendiculares al plano.. 14.

(18) Memoria descriptiva CIRCULACIONES Las secuencias espaciales buscan matizar niveles de privacidad en un recorrido continuo que cose los tres volúmenes. Las circulaciones atraviesan zonas de trabajo para fomentar el contacto informal entre usuarios.. PARTICIONES Y ORIENTACIÓN El hecho de disponer tabiques de vidrio para separar el volumen servido de la grieta hace que los espacios de trabajo se expandan visualmente y permite al usuario orientarse en el edificio al ponerse en relación con el resto de espacios.. NIVELES DE PRIVACIDAD Y ASEOS Por otra parte existe una jerarquía clara de niveles de privacidad trabajada en las plantas. De menor a mayor privacidad tenemos: 1.Volumen servido (aulas, talleres, biblioteca, auditorios, exposiciones) + Circulaciones por la grieta 2.Volumen servidor (vestíbulos, esperas, circulaciones y espacios de trabajo cerrados acústicamente) 3.Volumen de la escalera protegida. Dentro del volumen anterior, es una caja funcional que resuelve la evacuación de incendios 4.Aseos. Se encuentran dentro del volumen anterior, con lo que el acceso y salida de los baños se produce de forma discreta. Existe un aseo adaptado a personas con movilidad reducida en cada 15.

(19) planta, a la cota de llegada con el ascensor. Los aseos convencionales se ubican en las entreplantas de cada tramo de escalera protegida.. PRESENCIA Y COMPOSICIÓN DE LA FACHADA En un contexto de edificios residenciales y de oficinas, donde prima la regularidad en la composición de las fachadas, nuestros dos volúmenes se presentan como acontecimientos extraordinarios. El primero y más alto (servidor) es un volumen puro, rígido y opaco, que busca la verticalidad. Se presenta hacia la calle San Andrés como un plano vertical que se gira en planta baja para formalizar el acceso por esta esquina. El segundo y más bajo (servido) es un volumen puro también, pero con una fachada que absorbe toda la complejidad de las instalaciones y que muestra ese carácter de fábrica y de edificio dotacional. Este carácter distintivo ayuda a generar interés por el edificio y por la actividad que se desarrolla dentro. IMAGEN DEL EDIFICIO. MATERIALIDAD DE LOS VOLÚMENES El edificio se compone, por lo tanto, con tres volúmenes bien diferenciados que expresan el funcionamiento del edificio. Un primer volumen, servidor, con espacios cerrados visual y acústicamente para evacuación, aseos, reuniones privadas y máquinas ruidosas. Un segundo volumen, servido, con espacios abiertos y continuos para distribuciones cambiantes del mobiliario y de las máquinas. Esta libertad de uso se consigue dotando a todos los módulos de fachada de acometidas y extracciones de las instalaciones pertinentes, que discurren a través de montantes verticales por el exterior. Un tercer volumen, "espacio entre", que permite que funcionen ambos volúmenes, acogiendo las circulaciones públicas y los espacios de relación informal, así como iluminando y ventilando todo el edificio.. Función Privacidad Tratamiento visual Acabado Imagen del acabado Peso Lleno/Vacío Elementos constructivos Comportamiento energético. 16. Grieta Público Transparente Vidrio Vidrio Hueco Volumen vacío Ventanas/Lucernarios Piel permeable a la radiación solar. Servidor Privado Opaco Viroc Hormigón Pesado Volumen macizo Muros Inercia térmica. Servido Público Translúcido Tramex Metal Ligero Volumen perforado Pilares Filtro solar.

(20) Memoria descriptiva PROCESO DE AJUSTE DE LA VOLUMETRÍA A LOS CONDICIONANTES DE LA PARCELA Y DEL PROGRAMA Para obtener la volumetría final del edificio se sigue un proceso de corte, retranqueo y extrusión sobre el volumen máximo permitido por el PEPRI. CORTE La grieta aparece por varias razones: - Obtener una fachada hacia la calle San Andrés de proporciones verticales, siguiendo de alzados de la calle. - Introducir luz indirecta a las aulas y talleres, que no deberían estar expuestos a la luz directa porque impide la visión cómoda de las pantallas de ordenador - Generar visiones diagonales que atraviesen interiormente el edificio, buscando esas conexiones interdisciplinares que son coherentes con el tipo de edificio propuesto. - Resolver el comportamiento energético del edificio de forma pasiva, aprovechando las ganancias térmicas de luz solar en invierno, y el tiro térmico para ventilar en verano. RETRANQUEOS El retranqueo del volumen servidor en la calle San Andrés permite componer el alzado a esta calle, buscando la proporción y la secuencia con los volúmenes colindantes. El retranqueo hacia la plaza permite introducir luz solar y desahogo para un espacio público de calidad, con un falso plátano (Acer pseudoplatanus) que recibe luz directa todo el año. FACHADA A SAN ANDRÉS CHAFLÁN Se suprime la esquina de San Andrés con Mantelería, buscando mejorar la comunicación visual entre las dos calles. VOLADIZO Se potencia el efecto del volumen asomándose en la esquina de San Andrés con Mantelería, volando la distancia máxima permitida por el PEPRI: 50cm. (hacia la calle San Andrés) VENTANA Se abre un hueco en la planta 1 en la esquina de San Andrés con Mantelería, que permite ver hacia el interior de los talleres desde la calle, y que enmarca la copa de un falso cerezo (Prunus cerasifera) desde el interior. Este hueco permite resolver el problema geométrico de la ordenanza, que no permite volar fuera de la alineación en la planta primera. ACCESO El volumen pegado a la medianera se dobla para formalizar el acceso desde la calle San Andrés al auditorio independiente. EXPOSICIÓN Y RECLAMO En la esquina sensible de San Andrés con la calle Mantelería se excava un hueco a doble altura que se relaciona con la calle a través de grandes ventanas para exponer grandes instalaciones o para acoger eventos independientes al resto del edificio. Para ello el espacio cuenta con un graderío telescópico que da versatilidad con cuatro posibles posiciones funcionales. FACHADA A LA PLAZA. AUDITORIO EXTERIOR En la esquina sur del edificio, ya retranqueada para que incida el sol directo, se genera un hueco exterior a la envolvente térmica. Este hueco se cierra con una filtro de privacidad de tramex, que con unas paneles correderos permite cerrar o abrir el espacio en función de la situación dada. Este espacio se abre a la plaza en planta y en sección, dando profundidad al acceso y generando un auditorio de carácter público. 17.

(21) MEDIANERAS Y ESCALA El volumen servidor se eleva con unos petos hasta alcalzar el máximo permitido por el volumen capaz propuesto por el PEPRI, buscando la altura que le permita relacionarse con la medianera vecina. Además, estos petos permiten la construcción de un lucernario elevado sobre la grieta, que puede ventilar cuando llueve y que recoge el aire de retorno y lo precalienta (invierno) con la radiación que incide sobre ellos.. RECEPCIÓN DE LAS FRESADORAS Y MÁQUINAS DE GRAN TAMAÑO El acceso de las fresadoras y otros equipos de gran tamaño que podría albergar el edificio está previsto a través del portón de la plaza, que abre dejando un hueco de paso de 2,30m. Luego se suben a la planta primera a través del hueco del atrio, pudiendo quedar trabajando en esta planta. Si la máquina debe ubicarse en la planta segunda, se elevará con la grúa corredera del techo de la planta segunda, subiéndola en la doble altura de los talleres. Si la máquina debe ubicarse en la planta de sótano, entrará al edificio por el portón de la plaza igualmente, y se utilizarán las gradas telescópicas del auditorio de la esquina de San Andrés con Mantelería para bajar el equipo (siempre teniendo en cuenta que cada pistón helicoidal soporta una carga máxima de 750 kg, y que los anchos de paso en el recorrido son de 2,30m). PRINCIPIO PROYECTUAL El concepto del edificio surge tras el análisis de los condicionantes del proyecto y va encontrando una forma que resuelve las inquietudes que nos vamos generando durante el proceso. Proyecto como realidad a descubrir en el proceso del mismo, abierto y cambiante. El edificio hace un esfuerzo constructivo por la adaptación a cada situación concreta, teniendo como contrapartida un aumento del número de soluciones constructivas. La idea no nace a priori y se impone desde el inicio del proyecto de forma clara, sino que se va desvelando poco a poco como una gran grieta que separa un volumen servido y uno servidor, y que absorbe el giro producido por la irregularidad de la parcela, para conformar dos cajas entre las cuales se cuela la luz, el aire y la visión. El volumen servidor, más alto que el servido, hace que rebote la luz en su peto hacia la grieta, y resuelve el salto de cota con el edificio medianero. La grieta permite las visiones diagonales dentro del edificio, promueve el contacto entre usuarios y hace posible el funcionamiento energético pasivo del edificio.. 18.

(22) Memoria descriptiva ANTECEDENTES Y REFERENCIAS Durante el proceso de proyecto se acudió a las siguientes referencias y proyectos relacionados: - Coll & Leclerc, edificio de viviendas e instituto en una manzana de Cerdà en Barcelona. La fragmentación del programa generando una calle exterior dentro de la manzana que absorba la densidad de uso en las horas punta. El juego de variación de alturas y retranqueos de los volúmenes para permitir que llegue la luz solar directa a la calle interior. La diferenciación formal de los volúmenes para expresar dos usos distintos. - Nicholas Grimshaw, fundación Abanca en A Coruña. El corte del edificio en dos volúmenes para crear un pasaje interior con toda la altura libre del edificio. Uso del gran atrio para albergar las circulaciones y para iluminar con luz natural el volumen de exposición, compartimentado con vidrio. Uso de la continuidad interior-exterior en los pavimentos para expresar el carácter público del edificio. El uso de la escalera protegida como objeto escultórico sobre el cual discurre la escalera no protegida. - Emilio Tuñón Álvarez y Luis Moreno Mansilla, fundación Barrié en Vigo. La caja mágica. Un gran espacio con un sistema de graderío telescópico que permite disponer el suelo en diversas configuraciones. Solución tecnológica que minimiza la excavación al requerir un foso técnico de no más de 1m (pistón telescópico helicoidal tipo SPIRALIFT). La ubicación de los aseos en las entreplantas de la escalera protegida aporta orden a la planta y privacidad. - Manolo Gallego, casa do Concello de Illa de Arousa. La fragmentación del volumen buscando una continuidad en los ritmos de las fachadas de los edificios existentes. El zaguán como espacio urbano de encuentro y espera. La continuidad interior-exterior en los pavimentos para expresar el carácter público del edificio. - Corrales y Molezún, edificio Bankunión. Resolución de la problemática de las instalaciones de renovación de aire y climatización por fachada (impulsión descentralizada) y falso techo en distribuidores (retorno centralizado). Obtención de una planta más de edificabilidad con respecto al resto de propuestas en el concurso, debido al ajuste de las alturas libres de cada planta. - César Ruiz-Larrea Cangas, Antonio Gómez Gutiérrez, Eduardo Prieto González, edificio de oficinas, Valencia. El tratamiento de la luz natural y el uso de espacios exteriores de relación dentro del volumen del edificio.. 19.

(23) 1. PROGRAMA ¿QUÉ ES UN FAB LAB? El término fab lab es un acrónimo que procede de la suma de dos palabras inglesas: fabrication + laboratory o laboratorio de fabricación. No se puede explicar un fab lab sin explicar antes la red de fab labs. Ésta es un proyecto global que extiende el acceso a medios modernos de invención y fabricación por todo el mundo. Dentro de esta red, un fab lab es un espacio de creación de objetos físicos mediante herramientas controladas por ordenador, donde los usuarios potencian su creatividad individual y donde se investiga en nuevos métodos de producción. INSTITUCIÓN MADRE Los fab labs nacen como un proyecto del Center for Bits and Atoms (CBA) del Massachusetts Institute of Technology (MIT). CAMPO DE TRABAJO Estudio de la relación entre el mundo digital y el mundo físico. IDEA ORIGEN DEL PROYECTO FAB LAB En el futuro, cada uno tendrá en su casa un "ensamblador molecular programable" que será capaz de fabricar casi cualquier cosa. Los objetos que necesitemos, los obtendremos en nuestro propio domicilio. LA FABRICACIÓN DIGITAL PERSONAL En un fab lab se busca que la gente no solo diseñe y manipule sus creaciones a través de computadoras, sino que además, maneje herramientas de fabricación controladas por ordenador para construírlas. OBJETIVOS FINALES - Revolución en la fabricación digital. Democratización y descentralización del uso de las tecnologías de fabricación digital. A medio plazo, introducir esta tecnología en el ámbito doméstico. - A largo plazo, que un fab lab sea capaz de hacer otro fab lab. Autorreplicación total. - Pensamiento global y acción local. Las ideas se comparten globalmente, la fabricación se hace en tu ciudad. El uso de herramientas comunes permite resolver problemas locales. - Transformación del consumidor en actor de la producción. - Según Neil Gershenfeld "Los fab labs son unos espacios de experimentación en el campo de la producción que se integran dentro de los contextos locales donde se sitúan. Por lo tanto, existe una gran diversidad entre los objetivos, proyectos y realizaciones, modelos de negocio y articulaciones locales según cada fab lab. Algunos se dirigen explícitamente a artistas, otros se orientan a la solución de problemas sociales y de salud; algunos se financian de forma pública, otros buscan los modelos de negocio que los sostendrán.". 20.

(24) Memoria descriptiva - Según Gabriel Ochoa de Bedout "Un fab lab es una herramienta para hacer lo que realmente quieres, sin esperar a que alguien te lo haga". También nos comenta: "Existe una gran desconexión entre las cosas que nos rodean y la profundidad de nuestro ser. Gracias a los fab labs, podemos crear los objetos que realmente necesitamos, los fab labs tienen que convertirse en un recurso tan importante para la humanidad como las bibliotecas". - La fabricación de productos con un mercado potencial de UNA persona. Hacer realidad lo alternativo, lo que es insostenible para el mercado. Producir un producto que está al final del "long tail", "cola de Pareto" o nicho de mercados. PREDICCIÓN A LARGO PLAZO La analogía más clara que se nos propone al respecto de la revolución en la fabricación digital es aquella que ya experimentamos con los campos de "fotografía personal" o "creación de vídeos personal". La mayoría de la gente ya ni se acuerda de cuando la fotografía estaba limitada a los profesionales. Lo mismo está ocurriendo para los vídeos, la computación, la creación de software, etc. Otro ejemplo sería la web 2.0 que convirtió a los usuarios de espectadores a actores de la tecnología, creando contenido y programas, y mejorando la tecnología existente. MOVIMIENTOS EN SINCRONÍA - DIY - Do it yourself (Hazlo tú mismo). Es la práctica de la fabricación o reparació de cosas por uno mismo, de modo que se ahorra dinero, se entretiene y se aprende al mismo tiempo. - Think global, act local (Piensa globalmente, actúa localmente) - Autogestión de la producción - Design thinking (pensar como un diseñador, observar el mundo como un diseñador) - Aprender con la práctica, a través del ensayo y error. No se trata de formar ingenieros o técnicos, sino impulsar un trabajo colectivo donde el error forma parte del camino. La importancia del recorrido frente a la eficacia. - Clone wars. Movimiento que ayuda a la fabricación de impresoras 3D a través de otras impresoras 3D. - Prosumo. Producción y consumo. El consumidor toma parte activa en la producción DESIGN THINKING Proceso de diseño del Design thinking: Entender - Observar - Definir - Idear - Prototipar - Testear El fab lab se engranaría en esta cadena principalmente en el eslabón de prototipado, aunque debe ser un lugar de intercambio y discusión de ideas, en el cual se den todas las fases. CENTRO DE INNOVACIÓN SOCIAL El concepto de fab lab puede enmarcarse dentro del de "centro de innovación social", que es un espacio en el cual las personas, sin ser expertas ni eruditas en temas de diseño (objetos, vídeo, audio, etc.), pueden contagiarse de los conocimientos que pululan en el ambiente, interesarse por algún campo concreto y desarrollar su propia creatividad en sinergia con otras personas. En este sentido, lo más importante del centro no son los equipos, los espacios o las instalaciones, sino las personas que lo frecuenten y vengan a él a reunirse. EJEMPLOS DE OBJETOS PRODUCIDOS EN FAB LABS - Reproducción de piezas rotas en electrodomésticos (ej. tapa de aspiradora, soporte giratorio del microondas, etc.) 21.

(25) - Construcción de muebles (chasis estructurales, revestimientos, texturas, etc.) - Instrumentos musicales - Casas de emergencia construíbles en 30 horas - Bombas de agua concebidas para fabricar en el desierto de Kenia - Construcción de formas con masa de galleta para cocinar postres - Tablas de skate, protecciones deportivas EQUIPO MÍNIMO DE UN FAB LAB Selección inicial de herramientas. Clasificación por tipo: - Diseño y modelado - Prototipado y fabricación - Máquina de corte por láser - Máquina de corte de vinilo - Máquina de fresado - Impresora 3D - Ensayo, análisis y supervisión - Documentación. 22.

(26) Memoria descriptiva. Las herramientas de un fab lab deben adaptarse a las necesidades del lugar donde se implanta, con lo que no tienen por qué ser iguales a las de otro fab lab. Un objetivo a alcanzar sería que cada fab lab fuese capaz de desarrollar la siguiente generación de herramientas que necesitara (autoabastecimiento de herramientas). FAB LAB CHARTER El fab lab charter es la declaración de principios que todo fab lab de la red debe comprometerse a cumplir y hacer cumplir y al cual se adhieren en mayor o menor medida los fab labs del mundo: 1 MISIÓN Fab lab es una red global de laboratorios locales, que hacen posible que los individuos hagan inventos al proporcionarles acceso a herramientas de fabricación digital. 2. ACCESO Puedes usar el fab lab para hacer casi cualquier cosa (cualquier cosa que no dañe a nadie); debes aprender a hacerlo tú mismo, y debes compartir el uso del laboratorio con otros usos y usuarios. 23.

(27) 3. EDUCACIÓN El adiestramiento en el fab lab se basa en hacer proyectos y aprender de tus compañeros; se espera que contribuyas a la documentar e instruir. Aprendizaje a través de la práctica y aportación a la comunidad de documentación y relaciones constructivas. 4. RESPONSABILIDAD Eres responsable de: 4.1 4.2 4.3. 5. SEGURIDAD Saber cómo trabajar sin hacer daño a la gente o a las máquinas. LIMPIEZA Dejar el laboratorio más limpio que como te lo encontraste. OPERACIONES Asistir con el mantenimiento, la reparación e informar sobre las herramientas, suministros e incidentes.. DISCRECIONALIDAD Los diseños y procesos desarrollados en los Fab Lab deben publicarse a la red de fab labs para uso de personas individuales aunque la propiedad intelectual puede protegerse de la manera que elijas.. 6. NEGOCIOS Se pueden incubar actividades comerciales en un Fab Lab pero no deben entrar en conflicto con un acceso abierto, deben crecer más allá del laboratorio en vez de dentro del laboratorio, y se espera que beneficien a los inventores, a los laboratorios y a las redes que hayan contribuido a su éxito. FAB LAB COMO COMBINACIÓN DE RECURSOS Y CAPACIDADES 1 Software de modelación 3D 2 Máquinas de control numérico 3 Máquinas de control manual (madera, metal y polímeros) 4 Herramientas pequeñas 5 Equipos electrónicos 6 Compartir una reflexión abierta TRANSCRIPCIÓN Y TRADUCCIÓN DEL VÍDEO DE NEIL GERSHENFELD "EL GRAN POTENCIAL PARA LA INVENCIÓN Y LA INNOVACIÓN A TRAVÉS DE LABORATORIOS DE FABRICACIÓN PERSONAL" "Ya tuvimos una revolución digital, pero no necesitamos continuar con ella: podemos declararla ganada con éxito. Lo que viene ahora es la revolución digital en fabricación. Mis compañeros y yo comenzamos a impartir unas clases llamadas cómo fabricar casi cualquier cosa, y la idea era esa. Era una asignatura que miraba hacia cómo el mundo digital se relaciona con el mundo físico, y una de las ideas clave que salía de los investigadores era la del autoabastecimiento de objetos en el futuro mediante la fabricación digital a través de un ensamblador-replicador que fabricaría lo que quisieses construyendo los átomos en él. Millones de dólares de equipo en el MIT son la unidad central de fabricación digital. Podemos fabricar lo que queramos usando esas herramientas. En 20 años lo haremos de forma que puedas tener esa tecnología en casa. Los fab labs están a medio camino [entre la fabricación industrial actual y el ensamblador molecular doméstico].. 24.

(28) Memoria descriptiva Se extenderán por todo el mundo, permitiendo a cualquier persona crear tecnología, desde Suráfrica hasta el norte de Noruega, desde la India rural hasta el centro de Boston. En vez de gastar grandes sumas de dinero en enviar ordenadores, energía y comunicación a lo largo del mundo, podemos gastar mucho menos enviando los medios para crear [lo que sea que se necesite fabricar]. Energía, comunicación y computación, son palabras que sólo con decirlas ya suenan grandes. Resolver estos temas está suponiendo megaproyectos millonarios de enfoque descendente; los fablabs son una manera de enfrentarse al problema desde la base. Nos estamos encontrando mucha gente con grandes invenciones y grandes ideas: yo entiendo este proyecto si compartimos todas esas ideas." http://www.principalvoices.com/2007/technology.innovation/video/neil.gershenfeld/. Bibliografía / Páginas web http://cba.mit.edu/events/03.05.fablab/fablab-dyd02.pdf http://www.slideshare.net/dfcarbonell/fablab-25108345 http://desinformemonos.org/2012/10/fablabs-la-descentralizacion-del-invento/ http://vimeo.com/25401444. A QUIEN VA DIRIGIDO - Universitarios - Arquitectura: Dentro del ámbito de la arquitectura se puede pensar en diversos experimentos como por ejemplo: - Diseño, construcción y monitorización de fachadas, envolventes térmicas, envolventes acústicas, cubiertas, etc. - Diseño, construcción y monitorización de elementos de las instalaciones de evacuación de aguas (pluviales, grises y residuales), ventilación, climatización, fontanería y seguridad contra incendios. - Diseño de sistemas de domótica, gestión y control informático de viviendas, seguridad, videovigilancia, etc. a través de hardware libre, como por ejemplo, Arduino. - La elaboración de maquetas para proyectos de arquitectura viene siendo uno de las principales fuentes de ingresos para muchos fab labs, como el de León o el de Sevilla, insertado en la propia facultad de arquitectura de la ciudad. - Informática: colaboración en proyectos a nivel de programación (ej. bricolab). - Ingeniería industrial (Ferrol) - Ámbito de la construcción - Industria textil. - Industria naval. De los principales beneficios que supone la implantación de un fab lab en Coruña, lo que más valoramos sería: - Recuperación de la capacidad de transformar los espacios en los que vivimos desde la iniciativa personal y con la propia creatividad, buscando y elaborando soluciones en colaboración con otras personas, pero siempre formando parte de la idea inicial. Es lo que Serge Latouche viene en denominar la "poiesis", y 25.

(29) la que considera una de las tres importantes facetas perdidas por el hombre moderno que sí estaban presentes en el pasado. Las otras dos facetas serían la "política" la ejecución de su derecho a ser ciudadano, elaborar y cuidar la convivencia con otras personas; y la faceta "contemplativa" o reflexiva: el rezo, la meditación, el juego y la autoconciencia. Estas dos últimas facetas siguen presentes en la dinámica del fab lab, pero consideramos que tiene mayor peso la de "poiesis". - Capacidad de creación de identidad individual y ciudadana. - Salida de los círculos perversos de la obsolescencia programada y la publicidad. - Neoartesanía apoyada en la informática, centrada en la calidad y la personalización del producto.. 26.

(30) Memoria descriptiva PROGRAMA SÓTANO -1 ALMACÉN 1 ALMACÉN 2 VESTÍBULO DE INDEPENDENCIA CIRCULACIONES ASCENSOR HIDRÁULICO PATINILLO DE INSTALACIONES LAVABO ASEO 1 ASEO 2 ESCALERA PROTEGIDA EXPOSICIÓN 1 EXPOSICIÓN 2 ARMARIO 1 ARMARIO 2 ARMARIO 3 VESTÍBULO DE INDEPENDENCIA ALMACÉN 3 ALMACÉN 4 ALMACÉN DE VIRUTAS CENTRO DE ASPIRACIÓN CENTRALIZADA CUADRO SAI GENERADOR ELÉCTRICO DE EMERGENCIA CENTRAL DE INCENDIOS DEPÓSITO DE AGUA CENTRO DE PROCESAMIENTO DE DATOS TOTAL. 19.16 m² 22.29 m² 5.85 m² 26.49 m² 5.18 m² 2.59 m² 3.43 m² 1.81 m² 5.29 m² 12.69 m² 61.17 m² 67.70 m² 0.68 m² 0.79 m² 1.12 m² 18.54 m² 2.66 m² 2.48 m² 3.04 m² 3.49 m² 9.28 m² 8.59 m² 8.99 m² 5.73 m² 17.15 m² 313.6 m². PLANTA BAJA ZAGUÁN CESIÓN A LA CALLE VESTÍBULO INDEPENDIENTE CORTAVIENTOS GRADERÍO TELESCÓPICO VESTÍBULO EXPOSICIÓN CONTROL - RECEPCIÓN ASCENSOR HIDRÁULICO PATINILLO DE INSTALACIONES ASEO ADAPTADO ESCALERA PROTEGIDA ASEOS. 18.23 m² 14.37 m² 20.37 m² 3.68 m² 40.52 m² 49.52 m² 40.26 m² 6.15 m² 5.18 m² 2.59 m² 3.84 m² 14.59 m² 4.73 m² 27.

(31) CORTAVIENTOS VESTÍBULO/ZAGUÁN/ESCENARIO ALMACÉN CESIÓN A LA PLAZA TOTAL. 4.91 m² 48.82 m² 40.71 m² 29.85 m² 340.55m². PLANTA 1 ASCENSOR HIDRÁULICO PATINILLO DE INSTALACIONES ASEO ADAPTADO ESCALERA PROTEGIDA ASEOS CIRCULACIÓN VESTÍBULO TALLER CIRCULACIÓN GRADAS AUDITORIO TALLER TOTAL. 5.18 m² 2.59 m² 3.84 m² 14.59 m² 4.73 m² 39.26 m² 32.18 m² 50.24 m² 35.55 m² 26.08 m² 38.51 m² 244.62m². PLANTA 2 ASCENSOR HIDRÁULICO PATINILLO DE INSTALACIONES ASEO ADAPTADO ESCALERA PROTEGIDA ASEOS SALA DE REUNIONES CIRCULACIÓN 1 TALLERES TERRAZA CIRCULACIÓN 2 TALLER TOTAL. 5.18 m² 2.59 m² 3.84 m² 14.59 m² 4.73 m² 22.34 m² 38.62 m² 97.03 m² 22.29 m² 18.48 m² 37.81 m² 259.73m². PLANTA 3 ASCENSOR HIDRÁULICO PATINILLO DE INSTALACIONES ASEO ADAPTADO ESCALERA PROTEGIDA ASEOS VESTÍBULO/ESPERA CIRCULACIÓN 28. 5.18 m² 2.59 m² 3.84 m² 14.59 m² 4.73 m² 18.05 m² 37.97 m².

(32) Memoria descriptiva AULA 1 AULA 2 AULA 3 TERRAZA CIRCULACIÓN DESCANSO TOTAL. 49.66 m² 27.08 m² 64.21 m² 22.29 m² 17.58 m² 37.19 m² 297.19m². PLANTA 4 ASCENSOR HIDRÁULICO PATINILLO DE INSTALACIONES ASEO ADAPTADO ESCALERA PROTEGIDA LUCERNARIO VESTÍBULO/ESPERA CIRCULACIÓN INSTALACIONES CLIMATIZACIÓN Y RENOVACIÓN DE AIRE 2 SALÓN DE ACTOS CAFÉ CORTAVIENTOS TERRAZA HUERTA EN JARDINERAS TOTAL. 5.18 m² 2.59 m² 3.84 m² 14.76 m² 4.61 m² 18.05 m² 28.81 m² 35.83 m² 50.59 m² 34.31 m² 3.85 m² 20.54 m² 21.12 m² 231.70m². PLANTA 5 ASCENSOR HIDRÁULICO PATINILLO DE INSTALACIONES ASEO ADAPTADO ESCALERA PROTEGIDA VESTÍBULO/ESPERA CIRCULACIÓN ADMINISTRACIÓN 1 BIBLIOTECA TOTAL. 5.18 m² 2.59 m² 3.84 m² 14.76 m² 18.05 m² 27.22 m² 47.49 m² 43.30 m² 154.66m². PLANTA DE CUBIERTAS INSTALACIONES CLIMATIZACIÓN Y RENOVACIÓN DE AIRE 1 CUBIERTA MANTENIMIENTO TAPA ASCENSOR Y PATINILLO TOTAL. 47.96 m² 72.43 m² 12.06 m² 47.96m². 29.

(33) PROGRAMA TOTAL SUPERFICIE ÚTIL TOTAL SUPERFICIE CONSTRUIDA. 30. 1890.02m² 2362.52m².

(34) Memoria descriptiva. 2. AGENTES El presente proyecto se realiza como proyecto fin de carrera en la ETSA Coruña, con el tema FAB LAB en A Coruña. El proyecto se realiza por Martín Fernández Rodríguez, siendo su tutor Fernando Blanco Guerra.. 3. OBJETO DEL PROYECTO La documentación del presente Proyecto Básico y de Ejecución, tanto gráfica como escrita, se redacta para establecer todos los datos descriptivos, urbanísticos y técnicos, para conseguir llevar a buen término, la construcción de un FAB LAB en A Coruña, según las reglas de la buena construcción y la reglamentación aplicable.. 4. INFORMACIÓN PREVIA La normativa en vigor de la parcela corresponde a: -Revisión y Adaptación del Plan Especial de Protección y Reforma Interior de la Ciudad Vieja y Pescadería de A Coruña (2012) -Revisión y adaptación del Plan General de Ordenación Municipal de A Coruña (2013). La parcela se encuentra vacía delimitada exteriormente por un muro de 3m aprox. de altura que sirve de cierre del solar, existiendo una servidumbre de paso en la medianera lateral SE de acceso desde la calle Mantelería. 3.2. DATOS DEL EMPLAZAMIENTO Y ENTORNO FÍSICO. Situación Esquina c/ San Andrés con c/ Mantelería, A Coruña. Parcelas 01-02 y 15-16-17 de la manzana 85220, delimitada por el PEPRI. Forma La parcela sobre la que se ubica el proyecto tiene forma rectangular con dimensiones aproximadas en su perímetro de 41m x 15m Orientación y lindes Se trata de una parcela en límite de manzana con edificación en medianería en dos de sus lados (NE y SE), y limitada por la calle San Andrés por NO y por la calle Mantelería en SE Topografía La parcela carece de desniveles significativos. Superficie La parcela cuenta con 465,40m2 Servidumbres aparentes Existe una servidumbre de paso al solar contiguo lindando en orientación NE. Servicios Urbanísticos e Infraestructuras Al estar la parcela situada en el núcleo urbano, se encuentra urbanizada en su totalidad, próxima a edificios con servicios en funcionamiento, y al tratarse de suelo urbano Abastecimiento de agua La parcela donde se va a construir el edificio dispone de este servicio. Evacuación de agua Las calles al norte y al oeste de la parcela disponen de red de saneamiento. Suministro eléctrico La parcela donde se va a construir el edificio dispone de este servicio. Telefonía La parcela donde se va a construir el edificio dispone de este servicio. Telecomunicaciones La parcela donde se va a construir el edificio dispone de este servicio. Recogida de basura La calle a la que da frente la parcela donde se va a construir el edificio dispone contenedores de residuos con sistema de recogida. La edificación proyectada contará con las instalaciones Protección contra incendios, electricidad, alumbrado, fontanería, calefacción, ventilación y evacuación de residuos líquidos y sólidos. Los parámetros básicos que se han tenido en cuenta a la hora de la elección de las instalaciones son los criterios de seguridad, funcionalidad, ahorro energético y coherencia constructiva, determinados en los documentos básicos DB-SI-4 Instalaciones de protección contra incendios, DB-SUA Seguridad de Uso y Accesibilidad, DB-HS Salubridad y DB-HE Ahorro de energía. 31.

(35) 5. MEMORIA URBANÍSTICA Normativa en vigor: Revisión y adaptación del Plan General de Ordenación Municipal de A Coruña (2013) Revisión e adaptación do plan especial de protección e reforma interior da cidade vella e a pescadería. Documento para aprobación inicial xuño 2012: Información de la parcela en el documento de PLANOS: 1 Ámbito ordenado pág 9 plano 1.4 2 Codificación y parcelario pág 22 plano 2.8 3 Cualificación pág. 42 plano 3.8 5 Catalogación pág. 71 plano 5.8 6 Alzados de la edificación pág. 146 plano 6.52 7 Intervención en el espacio público pág. 193 plano 8.4 8 Pavimentos en el espacio público pág. 202 plano 9.4 DETERMINACIÓN DEL VOLUMEN MÁXIMO PERMITIDO: Art. 91 Ocupación: porcentaje de superficie ocupable por la edificación frente a superficie total de la parcela, medida en proyección vertical sobre un plano horizontal. El Plan Especial consolida el valor de ocupación existente. Art. 96. Correspondencia entre la altura máxima de la línea de cornisa y el número de plantas: B+III 12.80m Altura de coronación máxima permitida: 12.80+3.5=16.3m B+V 18.00m Altura de coronación máxima permitida: 18.00+3.5=21.5m Línea de cornisa: distancia vertical hasta la cara superior del último forjado. Art. 95. Determinación de alturas. En planos: -Codificación y parcelario pág 22 plano 2.8 Altura en pisos de los edificios adyacentes (B+IX+TZA el número 93 de la calle San Andrés y B+VII el número 4 de la calle Mantelería). Nos encontramos en la manzana 85220 trabajando con una agregación hipotética de las parcelas 01, 02, 15, 16 y 17. -Cualificación pág. 42 plano 3.8 Las alturas máximas permitidas son, en correspondencia con las parcelas: 01,02 B+5 15,16,17 B+3 La parcela 14 está ocupada por un transformador que, aunque está fuera del área de agregación parcelaria, se considera su inclusión en el ámbito de intervención como objeto a enterrar para liberar espacio público en planta baja. OCUPACIÓN: Se entiende que la ocupación propuesta por el PEPRI está planteada para vivienda, con lo que no se respetará su contorno, aunque sí se respetará su valor numérico. Para calcular el valor no se incluye la superficie de la parcela 14 como parte del cómputo, pero se tendrá en cuenta que forma parte de la intervención como espacio público libre en planta baja. VUELOS: 50cm fuera de la alineación a partir de la planta 2ª (incluída). 32.

(36) Memoria descriptiva El volumen no puede volar hacia san Andrés más de 0,5m, y el edificio anexo (B+IX+TZA, número 93) vuela 1,25m. Por lo tanto, la posible estrategia de enrasar la fachada para dar continuidad al alzado no está permitida. BAJOCUBIERTA: 30º desde la alineación, llegando hasta un máximo de 3.5m de altura por encima de la línea de cornisa.. 33.

(37) FOTOGRAFÍAS DE LA PARCELA. Vista desde la calle San Andrés. 34.

(38) Memoria descriptiva. Vista desde la calle Mantelería. 35.

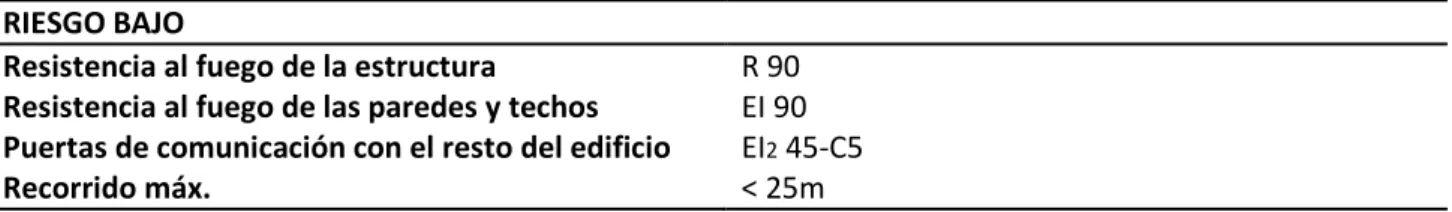

(39) 6. CUMPLIMIENTO DEL CTE Y OTRAS NORMATIVAS RD.314/2006. CÓDIGO TÉCNICO DE LA EDIFICACIÓN - DB-SE: Su justificación se adjunta en la memoria, en el apartado Exigencias básicas de Seguridad Estructural del Proyecto de Ejecución. - DB-SI: Es de aplicación en el presente proyecto. Su justificación se adjunta en la memoria constructiva, en el punto, 'Cumplimiento del CTE', en el apartado Exigencias básicas de Seguridad en caso de incendio del Proyecto de Ejecución. - DB-SUA: Es de aplicación en el presente proyecto. Su justificación se adjunta en la memoria constructiva, en el punto, 'Cumplimiento del CTE', en el apartado Exigencias básicas de Seguridad de utilización y accesibilidad del Proyecto de Ejecución. - DB-HS: Su justificación se adjunta en la memoria constructiva, en el apartado, 'Cumplimiento del CTE', en el punto Exigencias básicas de Salubridad del Proyecto de Ejecución. - DB-HE: Su justificación se adjunta en la memoria constructiva, en el apartado, 'Cumplimiento del CTE', en el punto Exigencias básicas de Ahorro de energía del Proyecto de Ejecución. - DB-HR: Es de aplicación en el presente proyecto. Su justificación se adjunta en la memoria constructiva, en el punto, 'Cumplimiento del CTE', en el apartado Exigencias básicas de Protección frente al ruido del Proyecto de Ejecución. OTRAS NORMATIVAS ESPECÍFICAS ESTATALES - EHE-08. INSTRUCCIÓN DEL HORMIGÓN ESTRUCTURAL. Son de aplicación en el presente proyecto. Su justificación se realiza en la memoria en el apartado de estructura del Proyecto de Ejecución. - RD. 1027/2007 (modificación 1826/2009). RITE. REGLAMENTO DE INSTALACIONES TÉRMICAS EN LOS EDIFICIOS. Es de aplicación en el presente proyecto. - RD. 842/2002. REBT. REGLAMENTO ELECTROTÉCNICO DE BAJA TENSIÓN. Es de aplicación en el presente proyecto. - RD. LEY 1/98 DE TELECOMUNICACIONES EN INSTALACIONES COMUNES. Es de aplicación en el presente proyecto.. 36.

(40) Memoria descriptiva. 7. PRESTACIONES DEL EDIFICIO SEGURIDAD ESTRUCTURAL En el proyecto se ha tenido en cuenta lo establecido en los documentos básicos DB-SE de Bases de Cálculo, DB-SE-AE de Acciones en la Edificación, DB-SE-C de Cimientos, DB-SE-A de Acero, y DB-SE-M de Madera, así como en la norma EHE-08 de Hormigón Estructural y NCSE de construcción sismorresistente; para asegurar que el edificio tiene un comportamiento estructural adecuado frente a las acciones e influencias previsibles a las que pueda estar sometido durante su construcción y uso previsto, de modo que no se produzcan en el mismo o en alguna de sus partes, daños que tengan su origen o afecten a la cimentación, vigas, pilares, forjados, muros u otros elementos estructurales que comprometan directamente la resistencia mecánica, la estabilidad del edificio o que se produzcan deformaciones inadmisibles. SEGURIDAD EN CASO DE INCENDIO El proyecto se ajusta a lo establecido en DB-SI para reducir a límites aceptables el riesgo de que los usuarios del edificio sufran daños derivados de un incendio de origen accidental, asegurando que los ocupantes puedan desalojar el edificio en condiciones seguras, se pueda limitar la extensión del incendio dentro del propio edificio y de los colindantes, y se permita la actuación de los equipos de extinción y rescate. SEGURIDAD DE UTILIZACIÓN El proyecto se ajusta a lo establecido en DB-SUA en lo referente a la configuración de los espacios, y a los elementos fijos y móviles que se instalen en el edificio, de tal manera que pueda ser usado para los fines previstos reduciendo a límites aceptables el riesgo de accidentes para los usuarios, así como facilitar el acceso y la utilización no discriminatoria, independiente y segura de los mismos a las personas con discapacidad. HIGIENE, SALUD Y PROTECCIÓN DEL MEDIO AMBIENTE En el proyecto se ha tenido en cuenta lo establecido en el DB-HS con respecto a higiene, salud y protección del medio ambiente, de tal forma que se alcancen condiciones aceptables de salubridad y estanqueidad en el ambiente interior del edificio y que éste no deteriore el medio ambiente en su entorno inmediato, garantizando una adecuada gestión de toda clase de residuos. El conjunto de la edificación proyectada dispone de medios que impiden la presencia de agua o humedad inadecuada procedente de precipitaciones atmosféricas, del terreno o de condensaciones, de medios para impedir su penetración o, en su caso, permiten su evacuación sin producción de daños, de espacios y medios para extraer los residuos ordinarios generados en ellos de forma acorde con el sistema público de recogida, de medios para que sus recintos se puedan ventilar adecuadamente, eliminando los contaminantes que se produzcan de forma habitual durante su uso normal, de forma que se aporte un caudal suficiente de aire exterior y se garantice la extracción y expulsión del aire viciado por los contaminantes, de medios adecuados para suministrar al equipamiento higiénico previsto de agua apta para el consumo de forma sostenible, aportando caudales suficientes para su funcionamiento, sin alteración de las propiedades de aptitud para el consumo e impidiendo los posibles retornos que puedan contaminar la red, incorporando medios que permitan el ahorro y el control del agua y de medios adecuados para extraer las aguas residuales generadas de forma independiente con las precipitaciones atmosféricas.. 37.

(41) PROTECCIÓN FRENTE AL RUIDO En el proyecto se ha tenido en cuenta lo establecido en DB-HR y en la normativa de ruido de referencia en la Comunidad Autónoma, de tal forma que el ruido percibido o emitido no ponga en peligro la salud de las personas y les permita realizar satisfactoriamente sus actividades. Todos los elementos constructivos, cuentan con el aislamiento acústico requerido para los usos previstos en las dependencias que delimitan. AHORRO DE ENERGÍA Y ASILAMIENTO TÉRMICO En el proyecto se ha tenido en cuenta lo establecido en DB-HE, de tal forma que se consiga un uso racional de la energía necesaria para la adecuada utilización del edificio y con el RD. 235/2013 de Certificación Energética de los edificios. El edificio proyectado dispone de una envolvente adecuada a la limitación de la demanda energética necesaria para alcanzar el bienestar térmico en función del clima, del uso previsto y del régimen de verano y de invierno. Las características de aislamiento e inercia, permeabilidad al aire y exposición a la radiación solar, permiten la reducción del riesgo de aparición de humedades de condensación, superficiales e intersticiales que puedan perjudicar las características de la envolvente. Se ha tenido en cuenta especialmente el tratamiento de los puentes térmicos para limitar las pérdidas o ganancias de calor y evitar problemas higrotérmicos en los mismos. En la ficha justificativa adjunta se indican los niveles de exigencia para la zona climática del edificio. La edificación proyectada dispone de instalaciones de iluminación adecuadas a las necesidades de sus usuarios y a la vez eficaces energéticamente disponiendo de un sistema de control que permita ajustar el encendido a la ocupación real de la zona, así como de un sistema de regulación que optimice el aprovechamiento de la luz natural, en las zonas que reúnan unas determinadas condiciones. El 30% de la demanda de agua caliente sanitaria se cubrirá mediante la incorporación de un sistema de captación, almacenamiento y utilización de energía solar de baja temperatura, adecuada a la radiación solar global de su emplazamiento y a la demanda de agua caliente del edificio. FUNCIONALIDAD Y UTILIZACIÓN En el proyecto se ha tenido en cuenta lo establecido en DB-SUA y en la normativa de habitabilidad de referencia en la Comunidad Autónoma, de tal forma que la disposición y las dimensiones de los espacios y la dotación de las instalaciones faciliten la adecuada realización de las funciones previstas en el edificio. No se han acordado entre el promotor y el proyectista prestaciones que superen las establecidas en el CTE. ACCESIBILIDAD El proyecto se ajusta a lo establecido en DB-SUA, y en la normativa de accesibilidad de referencia en la Comunidad Autónoma de Galicia, de tal forma que se permita a las personas con movilidad y comunicación reducidas el acceso y la utilización no discriminatoria, independiente y segura de los edificios. ACCESO A LOS SERVICIOS DE TELECOMUNICACIÓN, AUDIOVISUALES Y DE INFORMACIÓN El edificio se ha proyectado de tal manera que se garanticen el acceso a los servicios de telecomunicaciones, ajustándose el proyecto a lo establecido en el RD Ley 1/1998 sobre infraestructuras comunes en los edificios para el acceso a los servicios de telecomunicación, y en el RD 401/2003 por el que se aprueba el Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de los edificios y de la actividad de instalación de equipos y sistemas de telecomunicaciones y en la ORDEN CTE/1296/2003 que lo desarrolla.. 38.

(42) Memoria descriptiva LIMITACIONES DE USO El edificio solo podrá destinarse a los usos previstos en el proyecto. La dedicación de algunas de sus dependencias a uso distinto del proyectado requerirá de un proyecto de reforma y cambio de uso que será objeto de licencia nueva. Este cambio de uso será posible siempre y cuando el nuevo destino no altere las condiciones del resto del edificio ni sobrecargue las prestaciones iniciales del mismo en cuanto a estructura, instalaciones, etc.. 39.

(43) MEMORIA CONSTRUCTIVA. 40.

(44) Memoria constructiva. ÍNDICE MEMORIA CONSTRUCTIVA 1. MEMORIA TÉCNICA CONSTRUCTIVA 2. CUMPLIMIENTO DEL CTE 2.1. DB-HE AHORRO DE ENERGÍA 2.2. DB-HR PROTECCIÓN CONTRA EL RUIDO 2.3. DB-SI SEGURIDAD EN CASO DE INCENDIO 2.4. DB-HS SALUBRIDAD 2.5. DB-SUA SEGURIDAD DE UTILIZACIÓN Y ACCESIBILIDAD 3. PRESUPUESTOS 3.1 RESUMEN DE CAPÍTULOS 4. PLIEGOS 4.1 PLIEGO DE CONDICIONES TÉCNICAS PARTICULARES 4.2 GESTIÓN DE RESIDUOS 4.3 PLIEGO DE MANTENIMIENTO. 42 55 55 74 79 94 117 125 140 142 142 164 176. 1. MEMORIA TÉCNICA CONSTRUCTIVA Descripción de los sistemas utilizados en cada uno de los elementos constructivos. DEMOLICIONES El solar se encuentra actualmente vacío, en espera. Por lo que no es necesario en el proyecto acometer obras de demolición. EXCAVACIÓN Datos geotécnicos Estudio geotécnico Iniciado el veintiséis de mayo de 2008, y finalizado el cinco de junio de 2008, realizándose tres calicatas y tres ensayos de penetración dinámica (dpsh) Estructura del suelo:. 41.

(45) Nivel 1: relleno antrópico: antigua solera del edificio existente, arenas de playa mezcladas con tierra vegetal y restos de materiales de construcción de compacidad suelta. posee un espesor máximo de 1 metro. no apto para cimentar Nivel 2: depósito litoral de coloraciones marrón claro, diferenciado en tres subniveles atendiendo a la compacidad. Subnivel 2a: arenas de grano medio, se asigna a este nivel una compacidad suelta. espesor mínimo 1,4 metros. este subnivel se repite en profundidad, tras el subnivel 2b. el espesor de esta segunda capa 2a es de 2 metros aproximadamente. densidad aparente γap=1,65t/m3, capacidad portante c=0t/m2, ángulo de rozamiento interno ɸ=30º Subnivel 2b: depósito litoral de compacidad medianamente densa. espesor de la capa de 3 a 3,5 metros. Subnivel 2c: depósito litoral de compacidad muy densa. en el interior de este subnivel se obtienen los rechazos penetrométricos. este subnivel comienza aproximadamente en la cota -7.50 metros con respecto a la rasante de la calle, y los rechazos se obtienen entre las cotas -10,38 y la cota -13,39 nivel freático: En los ensayos de campo (calicatas y dpsh) no se detectó la existencia de agua hasta las profundidades alcanzadas. Excavabilidad y sostenimiento de los materiales se estima que el nivel geotécnico 1 podrá ser excavado mediante métodos convencionales, siendo necesario el uso de martillo picador en la zona de la solera de la antigua edificación. En cuanto a la estabilidad de la excavación se tendrá en cuenta la existencia de edificios en medianera sin plantas de sótano. Por esta razón se recomienda la realización de una pantalla continua de micropilotes que garantice la estabilidad de la excavación y de dichos edificios en medianera. El vaciado deberá acometerse mediante la realización de taludes subverticales tensión admisible: Nivel geotécnico 2a nula Nivel geotécnico 2b nula Nivel geotécnico 2c: 1kp/cm2 = 0,1n/mm2 con asientos previsibles Agresividad del agua: Agresividad débil 300,61mg/kg (sulfatos) Condiciones de cimentación: Debido a la repetición del subnivel geotécnico iia por debajo del subnivel iib, se considera despreciable la carga por fuste de estos dos subniveles.. EXCAVACIÓN/CONTENCIÓN/CIMENTACIÓN La cimentación se resuelve con una pantalla discontinua de micropilotes dispuestos cada 35 cm en el tramo de la medianera y cada 40cm en el resto de tramos. La pantalla se solidariza en su cabeza a través de una viga de coronación. Se utilizan los micropilotes por varios motivos: - Necesidad de garantizar la estabilidad de la excavación y del edificio en medianera (anclando la pantalla al terreno) - Necesidad de controlar asientos de la estructura en todo el perímetro (recomendado en informe geotécnico) 42.

(46) Memoria constructiva - Escaso espacio de maniobra para maquinaria pesada en un entorno urbano de trazado gótico. - Mayor superficie útil liberada en planta de sótano que otras soluciones. - Necesidad de generar un vaso estanco que aloje el sótano del edificio (muro de forro impermeable) La estabilidad de la pantalla se resuelve con anclajes, frente a la solución de codales por varios motivos: - Mayor control técnico sobre el posible fallo del elemento (control del tesado del tendón frente a un golpe accidental o carga irresponsable de un codal) - Mayor facilidad de trabajo en la obra por tener la planta despejada (excavación y encofrado) - Luz a salvar importante en el caso de acodalar (12.5m) - Posibilidad legal de realizar los trabajos al no impedir el usufructo del subsuelo a la propiedad vecina FASES DE EJECUCIÓN DE EXCAVACIÓN/CONTENCIÓN/CIMENTACIÓN FASE 01 FASE 02. Limpieza del relleno antrópico e=50cm aproximadamente, Excavación de la parcela hasta alcanzar la cota donde apoya la cimentación colindante, dejando taludes de 45º hacia el resto de límites de la parcela (cota aproximada -1.30m con respecto a la cota cero relativa). FASE 03 Construcción de la pantalla de micropilotes, ejecutándose el remate de chapa de anclaje de los mismos para posterior unión con viga de coronación. FASE 04 Construcción de la viga de coronación (FASE A - 40x60cm) de las cabezas de los micropilotes en hormigón armado. Se colocarán las esperas correspondientes a los muros de forro de la pantalla, a las losas de planta baja que apoyarán sobre la viga de coronación, y a los muros que arrancan sobre las vigas de coronación. Una vez curada la viga de coronación se construirá la rampa de acceso a la excavación con relleno de tierra compactada. FASE 05 Ejecución del anclaje del nivel 1. No se procederá al tesado hasta que la viga y el anclaje puedan entrar en carga (no menos de cuatro días). FASE 06 FASE 06.1 Vaciado hasta la cota del nivel 2 de anclaje por bataches según planos y anclaje de la pantalla de micropilotes mediante vigas de atado. FASE 06.2 Picado de la lechada de los micropilotes en la cota de anclaje FASE 06.3 Solidarización de los micropilotes mediante viga de atado 2UPN 240 empresillados según detalle, tomada a micropilotes mediante soldadura y mortero expansivo en puntos coincidentes y con mortero expansivo en micropilotes sin contacto. FASE 06.4 Atornillado de la cuña de anclaje a las vigas metálicas y ejecución del anclaje del nivel 2. FASE 07 Vaciado de hasta la cota del nivel 3 de anclaje según planos y anclaje de la pantalla de micropilotes mediante vigas de atado, repitiendo el proceso de las fases 06.2-06.4 FASE 08 Una vez entrado en carga el nivel 3 de anclaje, vaciado del terreno restante hasta alcanzar la cota de cimentación (cota -5.55), vaciando los últimos 10cm correspondientes al hormigón de limpieza en el momento inmediatamente previo a su vertido. Retirada de los equipos de excavación mediante grúa de gran tonelaje. FASE 09 Ejecución de la losa de cimentación según planos, con HA-30 AC/20/IIIa, hormigonada entera de una tongada de 50cm, evitando disponer juntas verticales en la misma y disponiendo la cuantía de acero necesaria para evitar la fisuración por retracción. FASE 10 Ejecución de los muros de forro de 38cm (hasta eje de micropilote) con HA-30 AC/20/IIIa disponiendo juntas verticales con bandas de estanquidad de PVC blando tipo BESAFLEX cada 7.0m. La junta horizontal entre la losa de cimentación y el muro de forro se resolverá con. 43.

(47) FASE 11. una llave de cortante y un cordón hidrófilo de resinas expansivas y caucho tipo SIKASWELLP2010. Ejecución de las vigas de coronación (FASE B: TIPO 1 - 60x90cm, TIPO 2 a 6 - 60x107cm). ESTRUCTURA Se resolverá en su mayor parte en hormigón armado, tanto los elementos sustentantes (verticales) como los sustentados (horizontales). A pesar de tener dos volúmenes con un carácter bien diferenciado se optó por resolver toda la estructura de forma monolítica con hormigón armado debido a varias consideraciones: - El pequeño tamaño de la parcela (12x30m aproximadamente) permitía trabajar con un edificio sin juntas estructurales - El uso de los forjados como diafragmas rígidos permitía solidarizar los dos volúmenes y mejorar su comportamiento ante fuerzas horizontales - El problema de las esquinas y rincones de una planta estructural en forma de H a efectos de sismo (NCSE02), no entró en consideración debido a que la aceleración sísmica básica para Coruña ab<0.04g, permite la no aplicación de la norma. - El uso de hormigón armado permitía resolver con facilidad el arriostramiento a fuerzas horizontales y la transmisión de esfuerzos entre elementos verticales y horizontales (nudos rígidos).. 44.

(48) Memoria constructiva - El uso de elementos auxiliares metálicos permitía resolver aquellos puntos críticos que la estructura de hormigón armado no podía: crucetas para el punzonamiento en el área crítica del encuentro de las losas con los pilares y tirantes en el voladizo a la calle san andrés. - Además, para asegurar la rotura de puente térmico en los voladizos de las terrazas a la plaza, surge una solución tecnológica basada en la continuidad de las armaduras y un material incompresible pero aislante térmico a la vez (Shoeck Isokorb). - El uso de la losa maciza armada frente a otras soluciones de forjado se escogió debido a sus buenas prestaciones acústicas, a su capacidad de absorber concentraciones de tensiones, a sus buenas prestaciones de seguridad en caso de incendio, y a su masa para un funcionamiento energético del edificio basado en la inercia térmica.. PLIEGO DE CARACTERÍSTICAS Y ESPECIFICACIONES DEL HORMIGÓN. 45.

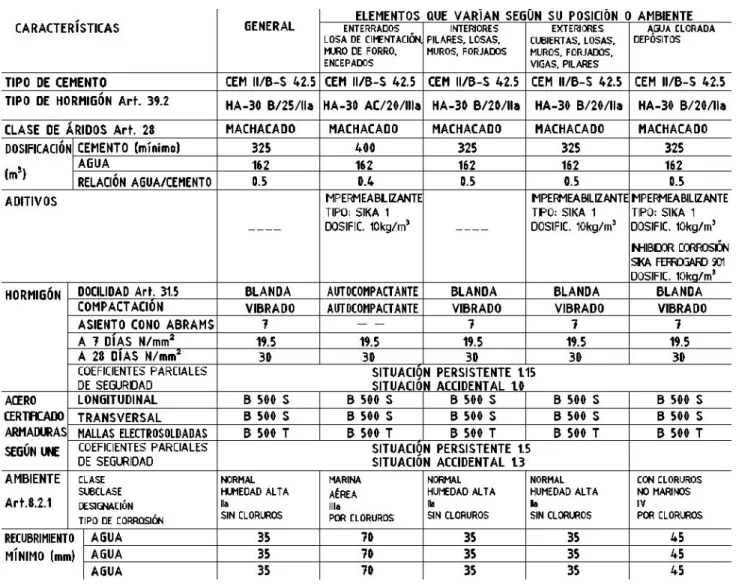

(49) CUADRO DE CARACTERÍSTICAS PARA PERFILES LAMINADOS. 46.

(50) Memoria constructiva. CERRAMIENTOS CERRAMIENTO VERTICAL VIROC CVV CVV.01 Panel composite: de madera-cemento en acabado bruto tipo VIROC e=22mm, cortado en cantos a media madera y atornillado a subestructura de madera con tornillería de acero inox EMAD C12-A16-4.8x60. Sellado en junta a media madera con cordón continuo de silicona. CVV.02 Subeestructura: Montante vertical de pino silvestre aserrado de 6x13cm con tratamiento por inmersión breve para clase de uso 3.1. CVV.03 Subeestructura: Montante vertical de pino silvestre aserrado de 6x13cm con tratamiento por inmersión breve para clase de uso 3.1. CVV.04 Separador: lámina de polietileno reticulado e=1cm para amortiguación de impacto en fachada y separador en junta vertical del panel composite. CVV.05 soporte: muro de H.A. e=20cm. CERRAMIENTO VERTICAL COTETERM CVC Cerramiento mediante sistema COTETERM con paneles de rejilla electrosoldada como acabado. CVC.01Acabado exterior: sistema tipo COTETERM con mortero cola impermeable compatible con EPS y reforzado con malla de fibra de vidrio E 0,48mm y 1x1cm, con posterior acabado de imprimación previo a pintado con con pintura plástica blanca. CVC.02Aislamiento térmico: una o dos placas de poliestireno expandido tipo II, e=6cm, con fijación mecánica en esquina y puntos medios y pasta adhesiva en toda su cara posterior contra el panel de madera-cemento. CVC.03 Panel composite: de madera-cemento tipo VIROC espesor bruto 22mm, cortado en cantos a media madera y atornillado a subestructura de tubulares métálicos con tornillería de acero inox EMET C14-A1647.
