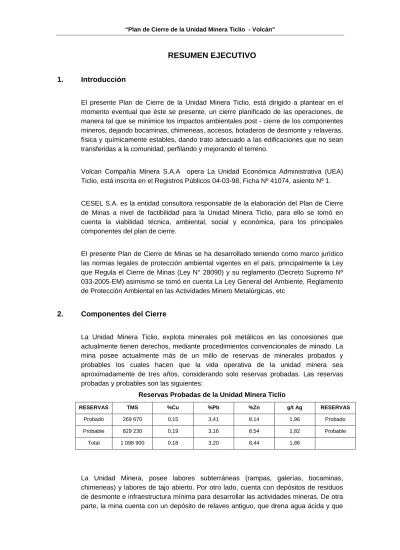

Plan de Cierre de la Unidad Minera Ticlio - Volcán RESUMEN EJECUTIVO

(1)

RESUMEN EJECUTIVO 1. Introducción

El presente Plan de Cierre de la Unidad Minera Ticlio, está dirigido a plantear en el momento eventual que éste se presente, un cierre planificado de las operaciones, de manera tal que se minimice los impactos ambientales post - cierre de los componentes mineros, dejando bocaminas, chimeneas, accesos, botaderos de desmonte y relaveras, física y químicamente estables, dando trato adecuado a las edificaciones que no sean transferidas a la comunidad, perfilando y mejorando el terreno.

Volcan Compañía Minera S.A.A opera La Unidad Económica Administrativa (UEA) Ticlio, está inscrita en el Registros Públicos 04-03-98, Ficha Nº 41074, asiento Nº 1.

CESEL S.A. es la entidad consultora responsable de la elaboración del Plan de Cierre de Minas a nivel de factibilidad para la Unidad Minera Ticlio, para ello se tomó en cuenta la viabilidad técnica, ambiental, social y económica, para los principales componentes del plan de cierre.

El presente Plan de Cierre de Minas se ha desarrollado teniendo como marco jurídico las normas legales de protección ambiental vigentes en el país, principalmente la Ley que Regula el Cierre de Minas (Ley N° 28090) y su reglamento (Decreto Supremo Nº 033-2005-EM) asimismo se tomó en cuenta La Ley General del Ambiente, Reglamento de Protección Ambiental en las Actividades Minero Metalúrgicas, etc

2. Componentes del Cierre

La Unidad Minera Ticlio, explota minerales poli metálicos en las concesiones que actualmente tienen derechos, mediante procedimientos convencionales de minado. La mina posee actualmente más de un millo de reservas de minerales probados y probables los cuales hacen que la vida operativa de la unidad minera sea aproximadamente de tres años, considerando solo reservas probadas. Las reservas probadas y probables son las siguientes:

Reservas Probadas de la Unidad Minera Ticlio

RESERVAS TMS %Cu %Pb %Zn g/t Ag RESERVAS

Probado 269 670 0,15 3,41 8,14 1,96 Probado Probable 829 230 0,19 3,16 8,54 1,82 Probable

Total 1 098 900 0,18 3,20 8,44 1,86

La Unidad Minera, posee labores subterráneas (rampas, galerías, bocaminas, chimeneas) y labores de tajo abierto. Por otro lado, cuenta con depósitos de residuos de desmonte e infraestructura mínima para desarrollar las actividades mineras. De otra parte, la mina cuenta con un depósito de relaves antiguo, que drena agua ácida y que

(2)

INFORME FINAL REV (0) CESEL Ingenieros de desmonte e infraestructura mínima para desarrollar las actividades mineras. De otra parte, la mina cuenta con un depósito de relaves antiguo, que drena agua ácida y que es tratada en una pequeña planta de tratamiento de neutralización, el cual está diseñado para tratar probables excedentes de agua del interior mina.

Para el proyecto de estudio de plan de cierre, se ejecutó un inventario de todas las labores mineras, instalaciones de depósitos de residuos e instalaciones de infraestructura en condición operativa, los cuales son mostrados a continuación:

Coordenadas UTM Código

Componente Código Volcán

E N

Cierre

Bocaminas

B-T-1 Nivel 5- Huacracocha 372078 8717723 4675

B-T-2 Galera 371979 8717998 4666

B-T-6 San Nicolás 370715 8716728 4848

B-T-7 Transval - TICLIO 371071 8716324 4929

B-T-8 Transval - TICLIO 371048 8716641 4964

B-T-9 Santa Catalina 372400 8717175 4892

B-T-14 Ticlio 370197 8716590 4800

Chimeneas

CH-T-2 Santa catalina 372145 8717142 4860

CH-T-3 Transval 371964 8717086 4900

CH-T-4 Transval 371879 8717075 4960

Tajos y Rajos

T-T-1 Transval 371105 8716727 4896

R-T-1 Transval 372406 8717117 4899

Depósito de Desmonte

DD-T-1 Nivel 5 Huacracocha 372228 8717659 4676

DD-T-2 Galera 372039 8718052 4661

DD-T-3 Huacracocha 372386 8717928 4674

DD-T-6 San Nicolás 370682 8716680 4857

DD-T-7 Ticlio 370267 8716384 4839

DD-T-8 Transval 371020 8716768 4962

DD-T-8ª Transval 371.009 8.716.638

DD-T-9 Santa catalina 372387 8717179 4890

DD-T-12 Borrachitos 371989 8716328 4969

DD-T-13 Huacracocha 372147 8717471 4816

(3)

Depósito de Relaves

DR-T-1 Relavera Antigua 369502 8716616 4715

T-T-1 Tajo Transval 371105 8716727 4896

R-T-1 Rajo Transval 372406 8717117 4899

Infraestructura

I-T-1 Casa compresora 370760 8716710

I-T-2 Sala de logueo 370785 8716745

I-T-3 Poza de agua y tolva 370780 8716770 I-T-4 Campamento y comedor. 370325 8716600 I-T-5 P. de Proceso abandonada 370050 8716500 I-T-6 Planta de Neutralización 369650 8716570 I-T-7 Accesos

I-T-8 Accesos

Con relación a bocaminas, se han considerado dentro del Plan de Cierre 11 unidades, de las cuales 04 fueron considerados dentro del cierre progresivo y las demás dentro del cierre final. En lo que respecta a chimeneas fueron considerados 03 unidades, de los cuales 02 serán cerrados progresivamente y solo una (para ventilación mina) será cerrado al final de la vida operativa. Por otro lado, se han considerado el cierre de 12 depósitos de desmonte, un tajo, un rajo, un depósito de relaves antiguo y ocho zonas con infraestructura de mina.

3. Condiciones Actuales del Área del Proyecto

Ambiente Físico

Geológicamente, la Mina Ticlio se ubica en la parte nor-oeste del Domo de Yauli, estructura de la cordillera occidental en el Perú Central. El Domo de Yauli se ha formado por compresión regional SW-NE junto con el vulcanismo y los eventos de intrusión al más reciente de los cuales sigue la mineralización hidrotermal. Se extiende longitudinalmente por 35 kilómetros desde Suitucancha hasta el norte de Ticlio y transversalmente por 10 a 15 kilómetros.

El Domo de Yauli transversalmente es un gran Anticlinorium formado por tres anticlinales, el anticlinal de Pomacocha en el lado oeste, el de San Cristóbal - Morococha en la parte central y el de Ultimátum en el flanco este. La secuencia estratigráfica de la zona consiste en filitas del Paleozoico del grupo Excelsior que se han identificado en los niveles inferiores de la Mina Morococha, rocas volcánicas Permo-triásicas del Grupo Mitu, calizas triásico-jurásicas del Grupo Pucará y rocas sedimentarias del Cretáceo como las areniscas y lutitas del grupo Goyllarisquizga, las calizas del grupo Machay que afloran al norte del abra Anticona, también es evidente la presencia de horizontes calcáreos de color gris claro que posiblemente sean calizas Jumasha.

De acuerdo a la clasificación climática elaborada por SENAMHI, las condiciones climáticas que se presentan en el área son variadas; pues la altitud juega un papel

(4)

INFORME FINAL REV (0) CESEL Ingenieros importante en el clima, vegetación. El clima de la región es frígido durante todo el año;

marcado por dos estaciones: la húmeda de noviembre a abril con precipitaciones de lluvia, nevada y granizo; y la seca, durante el resto del año, con frío más intenso y precipitaciones esporádicas.

Ambiente Biológico

Ticlio, se encuentra dentro de dos zonas de vida: Tundra Pluvial Alpino Tropical (tp- TS), y la franja inmediata inferior del piso Nival Tropical (NT.

Se ha registrado un total de 16 especies de plantas, distribuidas en 9 familias. La familia dominante son las Asteraceas, seguida de las gramíneas, familia Poaceae.

Al comparar la lista de especies de flora silvestre registrada con la lista oficial de especies protegidas (RM 01710-77-AG/DGFF), y la Propuesta de Categorización de Flora Silvestre Amenazada del Instituto Nacional de Recursos Naturales – INRENA, se concluye que ninguna especie presente en el área del proyecto se encuentra protegida por estos dispositivos legales.

Se identificaron 12 especies de aves agrupadas en 9 familias. El índice de Shannon- Wiener (2,179 bit/ind), nos indica un ecosistema diverso para la comunidad de aves.

Se han registrado tres especies de mamíferos: la vicuña (Vicugna), la llama (Lama guanicoe), y la vizcacha (Lagidium viscacia), y una especie introducida de peces; la trucha (Oncorhynchus mykiss).

Entre los mamíferos registrados, dos especies están protegidas por el D.S. No. 034- 2004-AG, la vicuña (Vicugna) considerada En Peligro y la vizcacha (Lagidium viscacia) como Casi Amenazado.

Medio Socioeconómico

El ámbito social del Estudio del Plan de Cierre de la U.M. Ticlio, políticamente pertenece al distrito de Morococha, provincia de Yauli, departamento de Junín, y al distrito de Chilca, provincia de Huarochirí, departamento de Lima. El área de influencia directa del proyecto estará conformada por las viviendas ubicadas en la Cumbre de Ticlio y el distrito de Morococha, donde radican la mayoría de los trabajadores que actualmente laboran bajo el sistema de empresas especializadas (Services). Por su parte el área de influencia indirecta abarca toda el área de influencia directa además de los poblados de San Francisco de Asís en Pucará.

La evaluación Socioeconómica del entorno de la unidad minera indica que en el área geográfica, donde se emplaza la unidad minera (a un radio de 25 kilómetros) existen un gran número de minas activas, cerradas, y otras que proyectan iniciar operaciones, como Toromocho de mayor envergadura que Ticlio. Por otro lado, la presencia de la unidad minera dentro del distrito de Morococha (Yauli- Junín) y de Chicla (Huarochirí – Lima), es poco significativo en comparación con minas emplazadas dentro del mismo distrito. (Argentum, Yauliyacu, Austria Duvaz, etc.).

(5)

La unidad posee una fuerza laboral bajo el régimen laboral de empresas especializadas de servicio (Services) que representan más del 90% del total empleado. De otra parte se tiene registrado que todo el personal de las empresas especializadas y de Volcán reside en las ciudades próximas de La Oroya, Morococha, San Mateo, Huancayo y Lima.

Ambiente Socio Cultural

4. Proceso de Consulta

El proceso de consulta durante la elaboración del Plan de Cierre de Minas de la U.M.

Ticlio, contempló un mecanismo que regula la guía del plan de cierre de minas y cuya metodología implica reuniones con grupos de personas, líderes de opinión, trabajadores, comuneros, etc. (Focus Group) donde se explica los alcances de la ley y el reglamento del Plan de Cierre de Minas y se recogen opiniones, sugerencias, planteamientos, etc., que deberán ser tomados en cuenta durante la ejecución del proyecto de cierre de minas. Para la unidad minera Ticlio, el mecanismo de consulta indicada fue realizado los días 25 y 26 de Julio 2006 en las localidades de Morococha y San Mateo. La metodología utilizada permitió abiertos y el intercambio fluido de opiniones y percepciones entre pobladores y los responsables del estudio.

5. Actividades de Cierre

Los criterios de cierre de las diversas labores mineras, instalaciones de depósitos de residuos e infraestructuras se enmarcan dentro de los objetivos principales del cierre de la mina los cuales son:

• Cumplir o superar los requisitos y compromisos del reglamento y demás normatividad aplicable.

• Protección de la salud humana y el medio ambiente, mediante el empleo de tecnologías que permitan el logro y mantenimiento de la estabilidad física y química del lugar.

• Sostenibilidad económica a largo plazo en los alrededores donde se realizan las operaciones mineras.

Con relación a bocaminas, se han considerado dentro del Plan de Cierre 11 unidades, de las cuales 04 fueron considerados dentro del cierre progresivo y las demás dentro del cierre final. En lo que respecta a chimeneas fueron considerados 03 unidades, de lo cuales 02 serán cerrados progresivamente y solo (para ventilación mina) será cerrado al final de la vida operativa. Como actividades de cierre tanto para bocaminas y chimeneas, se han considerado tapones que cierren herméticamente el ingreso de aire a fin de evitar la presencia de oxígeno en el interior mina principal componente del drenaje ácido de roca (DAR). Con relación a los depósitos de desmontes, la caracterización geoquímica de los materiales almacenados, indican que son potenciales generadores de drenaje ácido, situación que obliga a utilizar una cobertura impermeable para garantizar la estabilidad geoquímica de los materiales almacenados.

(6)

INFORME FINAL REV (0) CESEL Ingenieros Por otro lado, desde el punto de vista de estabilidad hidrológica se ha planteado canales de coronación y de pie para evitar el ingreso de agua, segundo principal componente del DAR. Del total de depósitos de desmontes considerados en el cierre, tres de ellos serán cerrados al final del horizonte del proyecto y 09 serán cerrados progresivamente.

En cuanto al depósito de relaves antigua, se ha planteado el cierre en el tercer año, mientras la Cía. Minera termina de estudiar la factibilidad del procesamiento en la Planta de Mahr Túnel. De ser cerrado, el estudio contempla un dren central para recoger toda el agua interna almacenada a fin de consolidar el material. Este dren y otras obras (canales de coronación) planteados canalizarán las aguas subterráneas y superficiales para garantizar la estabilidad hidrológica del depósito. La estabilización química será solucionada utilizando una cobertura impermeable, teniendo en cuenta que los materiales son generadores de drenaje ácido.

Finalmente, las obras de infraestructuras, serán desmanteladas y demolidas y las áreas disturbadas revegetadas si es que zona lo permite.

6. Mantenimiento y Monitoreo Post Cierre

Si bien las obras de cierre, buscan asegurar que una vez terminadas las operaciones mineras, el medio ambiente recupere un determinado grado de calidad ambiental, es necesario e indispensable asegurar que estas medidas de recuperación y restauración ambiental, cumplan y estén haciendo cumplir de manera efectiva, los requerimientos mencionados, así como los objetivos de Cierre trazados para la zona en particular. De esta manera, los programas de mantenimiento y monitoreo, se constituyen en los medios técnicos que permitirán la evaluación efectiva de cada una de las medidas y obras establecidas para el Cierre Final de las operaciones mineras.

El programa de mantenimiento post cierre ha considerado actividades de inspección visual y mantenimiento de canales, coberturas, vegetación de todas las obras ejecutadas para el cierre de los diversos componentes mineros. Por otro lado, dentro del programa de monitoreo post cierre se ha considerado el monitoreo de calidad de agua superficial y subterránea, calidad de aire, de estabilidad física y química.

7. Cronograma, Presupuestos y Garantías

El cronograma de actividades de cierre, ha considerado el tiempo físico que requerirá el cierre de los componentes progresivamente y final. Se ha estimado (en base a las reservas probadas) que el programa de cierre progresivo comprenderá al horizonte del proyecto, de tres años y que el cierre final será realizado en el cuarto año respectivamente.

Finalmente con relación a las garantías, estas se consideran que serán bancarias.
