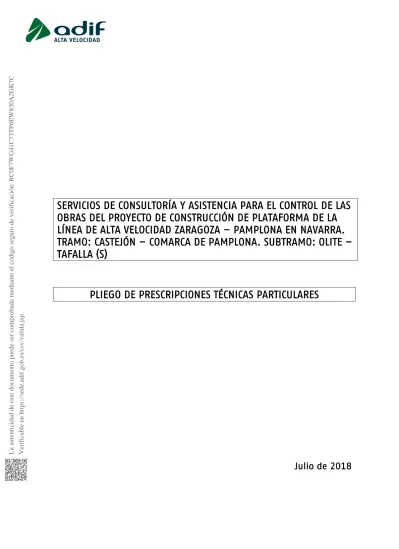

PLIEGO DE PRESCRIPCIONES TÉCNICAS PARTICULARES

(1)

SERVICIOS DE CONSULTORÍA Y ASISTENCIA PARA EL CONTROL DE LAS OBRAS DEL PROYECTO DE CONSTRUCCIÓN DE PLATAFORMA DE LA LÍNEA DE ALTA VELOCIDAD ZARAGOZA – PAMPLONA EN NAVARRA.

TRAMO: CASTEJÓN – COMARCA DE PAMPLONA. SUBTRAMO: OLITE – TAFALLA (S)

PLIEGO DE PRESCRIPCIONES TÉCNICAS PARTICULARES

Julio de 2018

La autenticidad de este documento puede ser comprobada mediante el código seguro de verificación: RC0F7WG41C73TP6EW830A2GK7C Verificable en https://sede.adif.gob.es/csv/valida.jsp

(2)

INDICE

1 PRESCRIPCIONES GENERALES ... 3

2 TERMINOLOGÍA DEL CONTRATO ... 3

3 OBJETO DEL CONTRATO Y DESCRIPCIÓN DE LAS OBRAS ... 4

4 DOCUMENTOS QUE FACILITARÁ ADIF ALTA VELOCIDAD ... 10

5 PERMISOS Y LICENCIAS ... 11

6 PRECAUCIONES DURANTE LA EJECUCIÓN DE LOS TRABAJOS ... 11

7 PROPIEDAD DE LA DOCUMENTACIÓN ... 11

8 RESPONSABILIDAD DEL CONSULTOR ... 11

9 PERSONAL. CONDICIONES LABORALES ... 12

10 TRABAJOS PARA EL CONTROL DE LA EJECUCIÓN DE LAS OBRAS ... 13

10.1 INTRODUCCIÓN ... 13

10.2 TRABAJOS PREVIOS A LA CONSTRUCCIÓN ... 14

10.2.1 TRABAJOS DE SUPERVISIÓN Y CONTROL PREVIOS A LA CONSTRUCCIÓN ... 14

10.2.2 DOCUMENTACIÓN Y TRATAMIENTO DE DATOS PREVIA AL INICIO DE LOS TRABAJOS ... 16

10.2.3 EDICIÓN DE INFORMES PREVIOS ... 17

10.3 TRABAJOS DURANTE LA CONSTRUCCIÓN ... 19

10.3.1 SUPERVISIÓN DE LA EJECUCIÓN DE LAS OBRAS ... 19

10.3.2 TRABAJOS DE SUPERVISIÓN Y CONTROL DURANTE LA EJECUCIÓN DE LAS OBRAS ... 20

10.3.3 DOCUMENTACIÓN Y TRATAMIENTO DE LOS DATOS DURANTE EL DESARROLLO DE LOS TRABAJOS ... 22

10.3.3.1 Plataforma Informática para la Gestión Control y Seguimiento de la Obra ... 22

10.3.3.2 Actividades a desarrollar por la Asistencia Técnica en la fase de ejecución de las obras .... 23

10.3.4 REPORTAJES FOTOGRÁFICOS ... 26

10.3.5 EDICIÓN DE INFORMES DURANTE LA EJECUCIÓN DE LAS OBRAS ... 27

10.3.6 MODIFICADOS, COMPLEMENTARIOS Y OBRAS DE EMERGENCIA ... 31

10.4 TRABAJOS EN EL PERIODO DE LIQUIDACIÓN DE LAS OBRAS ... 31

10.4.1 ELABORACIÓN DE LA CERTIFICACIÓN FINAL/LIQUIDACIÓN ... 32

10.4.2 PROYECTO SEGÚN CONSTRUIDO ... 32

10.4.3 PROYECTO DE LIQUIDACIÓN ... 34

10.5 REGISTRO Y ARCHIVO DE LA DOCUMENTACIÓN ... 34

10.6 CONTROL DE CALIDAD DURANTE EL DESARROLLO DE LOS TRABAJOS ... 36

10.6.1 CONTROL DE CALIDAD DE LOS MATERIALES ... 36

11 INSPECCIÓN DE LOS TRABAJOS ... 36

12 PLAZO DE LOS TRABAJOS ... 37

13 MODIFICACIÓN DEL CONTRATO ... 37

14 COMPOSICIÓN DE PRECIOS Y VALORACIÓN DE LOS TRABAJOS ... 38

ANEJO Nº 1. PRECIOS UNITARIOS ... 41

ANEJO Nº 2. PRESUPUESTO ... 54

ANEJO Nº 3. DOTACIONES PARA EL CONTROL DE LAS OBRAS ... 58

ANEJO Nº 4. NORMATIVA TÉCNICA PARA EL CONTROL DE LAS OBRAS ... 64

ANEJO Nº 5. CONTENIDO MÍNIMO DEL PLAN DE CALIDAD ... 67

ANEJO Nº 6. PLANTILLA: PROGRAMA DE PUNTOS DE INSPECCIÓN Y ENSAYOS ... 71

ANEJO Nº 7. CONTENIDO NECESARIO DEL PROYECTO”SEGÚN CONTRUIDO” ... 73 La autenticidad de este documento puede ser comprobada mediante el código seguro de verificación: RC0F7WG41C73TP6EW830A2GK7C Verificable en https://sede.adif.gob.es/csv/valida.jsp

(3)

1 PRESCRIPCIONES GENERALES

El objeto del presente Pliego de Prescripciones Técnicas Particulares es el de establecer las condiciones que han de regir la adjudicación y, en su momento, la realización de los trabajos relativos al Contrato epigrafiado, relativo a los servicios de consultoría y de asistencia para el control de las obras como apoyo técnico al Director de obra.

El presente Pliego se considera integrado en su totalidad en el de Cláusulas Administrativas Particulares del Contrato, de acuerdo con la Ley 31/2007, de 30 de octubre, sobre procedimientos de contratación en los sectores del agua, la energía, los transportes y los servicios postales, y el resto de la normativa vigente que regula los Contratos de Consultoría y Asistencia.

En el presente Pliego serán de aplicación todas las normas, instrucciones, recomendaciones y Pliegos oficiales vigentes, además de las normas técnicas, instrucciones y recomendaciones que establezca la entidad pública

empresarial ADIF Alta Velocidad. Se prestará especial atención a lo dispuesto en el Manual de la Dirección de Obras de Adif-AV.

2 TERMINOLOGÍA DEL CONTRATO

Responsable del Contrato, es el responsable designado al efecto por Adif Alta Velocidad, representante del órgano de contratación, para la dirección y seguimiento de los trabajos de consultoría y asistencia.

Director de Obra, es la persona física, facultativo designado por Adif Alta Velocidad, con titulación adecuada y suficiente, responsable de la comprobación y vigilancia de la correcta realización de la obra contratada.

Director de Calidad, es el responsable designado al efecto por Adif Alta Velocidad para la dirección y coordinación del control de calidad en las obras.

Dirigirá el contrato de Asistencias de Auditorías de Calidad.

Director Ambiental de Obra, técnico responsable del seguimiento y vigilancia del cumplimiento de la Declaración de Impacto Ambiental correspondiente y encargado de las funciones que en la misma se le atribuyen, y que con carácter general son las de controlar que se adoptan las medidas correctivas descritas, se ejecuta el programa de Vigilancia Ambiental del Proyecto y de emitir periódicamente los informe técnicos sobre su grado de cumplimiento.

Consultor, es el licitador que resulte adjudicatario del presente contrato de asistencia.

Jefe de la Unidad de Asistencia, es el responsable del consultor y responsable absoluto de los trabajos contratados.

Equipo Asistencia Técnica, conjunto de personas dirigidas por el Jefe de unidad,

(4)

cuya misión es apoyar al Director de Obra y al Responsable del contrato de Adif-AV en el control técnico y económico de la ejecución de las obras y puesta en servicio.

Asesor Externo Temático, es un profesional relevante, con titulación superior y experiencia mínima de quince años, en las áreas de especialidad requeridas, que prestará apoyo puntual al Director de la Obra, en función de las necesidades de la obra estando incluido en el contrato a cargo del Consulto.

Asistencia de Auditorias de Calidad de obras (AAC), es el licitador que resulte adjudicatario del contrato para la asistencia y seguimiento de calidad de las obras y realización de las auditorías de calidad.

Coordinador de Seguridad y Salud, Técnico competente que, integrado en la Dirección de Obra, desarrollará las funciones establecidas en el Real Decreto 1627/1997 y sus actualizaciones vigentes.

Contratista, es el adjudicatario del contrato de ejecución de las obras a controlar por el Consultor.

3 OBJETO DEL CONTRATO Y DESCRIPCIÓN DE LAS OBRAS

El objeto del contrato es la prestación de servicios de asistencia y consultoría para la ejecución del apoyo técnico y económico necesario al Director de Obra en el seguimiento y control de la correcta ejecución de las obras, según las condiciones de calidad, ambientales y de seguridad establecidas en la normativa vigente, en el Proyecto de Construcción y conforme a los Planes de Gestión Ambiental, de Calidad y de Seguridad y Salud aprobados por Adif-AV, y, en general, cuantas actividades sean propias del control, supervisión y desarrollo de las obras definidas en epígrafes posteriores, incluyendo aquellas derivadas de la verificación de las condiciones y obligaciones técnicas, económicas y administrativas establecidas según la legislación vigente para cada uno de los contratistas adjudicatarios de las obras contempladas en el

“PROYECTO DE CONSTRUCCIÓN DE PLATAFORMA DE LA LÍNEA DE ALTA VELOCIDAD ZARAGOZA – PAMPLONA EN NAVARRA. TRAMO: CASTEJÓN – COMARCA DE PAMPLONA.

SUBTRAMO: OLITE – TAFALLA (S)”.

El tramo que se proyecta se sitúa en los términos municipales de Olite y Tafalla, tiene una longitud de 7.600,000 m. y se compone de un único eje ferroviario de doble vía. El radio mínimo empleado ha sido 7.500 m, con clotoides de parámetro 1.936,492 m, que dan una longitud de 500 m. Con respecto al alzado se ha limitado su pendiente a valores menores de 15 ‰.

Comienza el subtramo en el término municipal de Olite, al oeste de la autopista AP-15 y la carretera de interés de la comunidad foral NA-115, a la altura del caserío de Goyena, que queda al este de la traza.

Se inicia con una alineación recta de 4,272 m de desarrollo que da acceso a una curva de 7.500 m de radio, clotoides simétricas de 500 m de longitud,

(5)

giro a derecha y 1.797,301 m de desarrollo. Este elemento afecta al camino de Lasaga y a una zona, que atraviesa en desmonte, el antiguo vertedero de la autopista AP-15. En la parte occidental se sitúa el caserío de Martínez.

Cruza sobre el barranco de Valdeperal en 2 puntos.

Esta alineación da acceso a un elemento recto, de 2.909,458 m, que aproxima el trazado al monte de utilidad pública (MUP) Monte Plano. En su avance pasa sobre pequeños cauces de agua y caminos de fincas, y pasa al término municipal de Tafalla. En su parte final se encuentra el falso túnel de acceso.

Tangente a la anterior, se dispone una alineación curva de 7.500 m de radio, con clotoide de entrada de 500 m de longitud, giro a derecha y 898,968 m de longitud. En ella se sitúa el túnel bajo el MUP Monte Plano y finaliza el trazado del subtramo.

El trazado presenta, por lo general, un sentido sur-norte en todo su desarrollo.

Con respecto al alzado las pendientes máximas dispuestas no superan las 15,00 ‰. Se trata de un alzado con zonas alternas, con terraplenes de gran altura y desmontes suaves, excepto los situados en los pp.kk. 300+750 – 301+340 y las zonas de falso túnel de acceso y salida del túnel de Monte Plano.

La velocidad admisible en el tramo es de 350-330 km/h en función del tráfico que se meta en la línea. Las características más importantes del subtramo se resumen en la siguiente tabla:

 p.k. inicio 300+000

 p.k. final 307+600

 Longitud del subtramo (m) 7.600,000

 R mínimo (m) 7.500

 Inclinación máxima (‰) 15,00

 Inclinación mínima (‰) 5,00

 Velocidad máxima admisible (km/h) 350/330 (En función del tráfico)

 Kv (m) 45.000 – 50.000 – 90.000

La excavación de los desmontes, túneles y falsos túneles, supone un importante volumen de material, de 1.594.910,5 m³, cuya reutilización no se considera viable, por lo que está prevista su retirada a vertedero, salvo el volumen que se podrá destinar a la cubrición de los túneles artificiales.

Con estos volúmenes, empleando 269.530,2 m³ para el relleno de los falsos túneles, se deberá retirar a vertedero un volumen de material de 1.864.693,0 m³, para lo que se proponen los siguientes vertederos, con una capacidad total de 2.043.045,6 m³.

(6)

Las obras de drenaje transversal se han proyectado de forma que den continuidad al curso de agua, tanto bajo la plataforma ferroviaria con once obras de drenaje y pasos de fauna que se incluyen en la siguiente tabla, como bajo los caminos de servicio y enlace contiguos a ella, por lo que en ocasiones, ha sido necesario proyectar obras de drenaje bajo estos caminos, como continuación de las mismas.

El drenaje se completa con otros elementos como bajantes escalonadas, cunetas y drenaje de fondo.

En cuanto a estructuras el proyecto incluye la ejecución de un total de seis estructuras:

ESTRUCTURA P.K. LONGITUD (m) TIPOLOGÍA P.S. 300,8 300+825 41,00

Tablero de losa de hormigón armado con tres vanos de luces

12,00+17,00+12,00 m P.I. 303,1 303+100 19,22 Cajón de hormigón armado 8,00

x 6,00 m.

(7)

P.I. 304,8 304+840 17,38 Cajón de hormigón armado 8,00 x 6,00 m.

FALSO TÚNEL BOCA SUR

TÚNEL DE MONTE PLANO 305+260 359,59 Falso túnel de hormigón armado.

FALSO TÚNEL BOCA NORTE

TÚNEL DE MONTE PLANO 304+180 70,40 Falso túnel de hormigón armado.

FALSO TÚNEL GALERÍA DE EVACUACIÓN TÚNEL DE

MONTE PLANO 306+260 54,10 Falso túnel de hormigón armado.

El túnel del Monte Plano, incluido en el presente proyecto, tiene una longitud de 1.989,984 m, de los cuales 1.560,00 m corresponden a túnel excavado en mina, 359,589 m corresponden al falso túnel del emboquille sur y 70,395 m al falso túnel del emboquille norte. El túnel se ha diseñado considerando que en su interior se dispondrá plataforma para vía doble y tráfico mixto disponiendo superestructura de tipo vía en placa, con una sección libre de 95,00 m².

En cuanto al método de excavación se considera recomendable el empleo de rozadoras dado que resultan adecuadas en los rangos de resistencias de los

(8)

materiales del túnel, realizando voladuras de esponjamiento ocasionales en los tramos más resistentes, si fuese necesario.

La sección se excavará en varias fases: una fase de avance y una o dos de destroza, y una última fase para la excavación de la contrabóveda. Las longitudes de pase consideradas en los cálculos han sido de 2 m, con la salvedad de los primeros metros ejecutados desde el emboquille, que se ejecutan con una sección de sostenimiento más pesada y longitud de pase inferior, 1m.

En cuanto al sostenimiento se considera una única sección tipo para toda la longitud del túnel, del P.K. 305+632 a 307,168, a excepción de las zonas de emboquilles consistente en:

• Una capa de hormigón proyectado de sellado H/MP-35 de 5 cm de espesor con fibra de acero (dosificación 45 kg/m3).

• Una cercha THN-29 cada 1 m (en algunos tramos de túnel podría considerarse su supresión o colocarlas a una distancia de 1,20 m.

Separaciones mayores restan mucha eficacia a las cerchas y no son operativas).

• Una capa de hormigón proyectado H/MP-35 de 15 cm de espesor con fibra de acero (dosificación 45 kg/m3).

• Bulones tipo Swellex de calibre PM24 y acero de calidad S275JR. De 4 m de longitud, distribuidos 7 en avance y 4 en destroza.

En las secciones de emboquille el sostenimiento estará compuesto por los siguientes elementos:

• Una cercha HEB-160 cada 1 m.

• Bulones tipo Swellex de calibre PM24 y acero de calidad S275JR. De 4 m de longitud, distribuidos 7 en avance y 4 en destroza.

(9)

• Paraguas de micropilotes formado por tubos de acero de 115 mm x 8 mm separados 0,30 cm y de 12 m de longitud unidos por medio de una viga de atado.

Para la recogida de aguas de escorrentía y filtración en el interior del túnel se ha proyectado una red separativa que conduzca por un lado las aguas de infiltración, y por otro lado, las aguas de escorrentía y de vertidos. Las aguas de infiltración se evacuarán mediante caces de dimensión mínima 25 cm y un colector principal de diámetro 30 cm (velocidad de flujo mínima 0,5 m/s) con arquetas de limpieza cada 50 metros como máximo, mientras que las aguas de escorrentía y de vertidos se conducirán mediante un colector principal para caudal mínimo de 100 l/s, disponiendo sumideros sifónicos cada 50 metros, conectados al colector.”

Posteriormente, se ejecutará un revestimiento de 30 cm de espesor ejecutado con hormigón HM-25 con una dosificación de 2 Kg/m³ de fibra de polipropileno.

La galería tiene una longitud de 288,5 m y el recorrido total desde el túnel hasta la zona segura es de 327,238 m con una pendiente máxima del 8%, finalizando a cota de terreno en la zona de seguridad. Tiene una sección con bóveda circular de medio punto, 3,50 m de luz libre y una altura libre de 2,90 m. Tiene un desarrollo en mina de unos 244 m y entronca con el túnel a la altura del P.K. 306+260.

(10)

El sostenimiento estará formado por los siguientes elementos:

• Una cercha THN-21 cada 1 m.

• 3 bulones 25. De 3 m de longitud, distribuidos 1 en clave y 2 en hombros.

Se completa el proyecto con el conjunto de instalaciones ferroviarias de la plataforma, que incluyen canaletas, cruces y arquetas para cables y las puestas a tierra de túneles y pasos superiores.

Además, quedan definidos en el proyecto las zonas de instalaciones auxiliares y caminos de accesos, así como las obras complementarias que incluyen vallado perimetral, dispositivos de escape de fauna y pantallas anticolisión.

4 DOCUMENTOS QUE FACILITARÁ ADIF ALTA VELOCIDAD

(11)

Para la presentación de ofertas, Adif Alta Velocidad facilitará el acceso, previa solicitud a la Dirección General, a la consulta del Proyecto de Construcción completo en formato PDF de la obra a controlar.

Una vez resuelto el concurso, Adif Alta Velocidad entregará al Consultor adjudicatario la documentación del Sistema de Gestión de Adif Alta Velocidad aplicable al objeto del contrato, un ejemplar completo del proyecto en formato PDF, y el Manual de Dirección de Obras de Adif Alta Velocidad.

Y en su caso, cualquier documentación complementaria con los trabajos objeto del presente contrato o de cualquier obra conexa que el Consultor estimase de interés y que estando disponible en el Adif-AV, éste decidiera su aportación.

5 PERMISOS Y LICENCIAS

Será responsabilidad del Consultor la obtención de los permisos y licencias de los particulares que se requieran para la realización de los trabajos encomendados, incluido, en su caso, el laboratorio a pie de obra, así como el abono de impuestos, tasa de cánones, compensaciones o indemnizaciones a que dé lugar el desarrollo de los mismos, y que deben considerarse integrados en los precios unitarios ofertados.

6 PRECAUCIONES DURANTE LA EJECUCIÓN DE LOS TRABAJOS

El Consultor adoptará las medidas necesarias para que durante la ejecución de los trabajos encomendados quede asegurada la protección de terceros, siendo de su total responsabilidad las indemnizaciones por los daños y perjuicios que puedan ocasionarse como consecuencia de aquellos si, a tenor de las disposiciones y Leyes vigentes, incurriese en culpabilidad.

7 PROPIEDAD DE LA DOCUMENTACIÓN

Tanto la documentación final como toda aquella otra que, a lo largo del desarrollo del Contrato, haya sido generada, tiene la consideración de propiedad de Adif Alta Velocidad y no podrá ser difundida ni entregada para uso de terceros sin su previa autorización.

Los trabajos objeto de esta asistencia técnica no podrán utilizarse por el Consultor sin permiso expreso de Adif Alta Velocidad, debiendo entregarse los originales de los documentos con anterioridad a la recepción del Contrato o a petición de la Dirección de Obra.

8 RESPONSABILIDAD DEL CONSULTOR

(12)

El Consultor responderá:

- De la exactitud de las operaciones topográficas, mediciones, valoraciones, planos, ensayos y demás documentos que haya de preparar y presentar.

- Del buen funcionamiento e idoneidad de las instalaciones, equipos y materiales destinados a la ejecución de los trabajos encomendados.

- De la correcta ejecución de los ensayos, controles, calicatas y demás procedimientos de comprobación cuya realización le sea encomendada. En general, de la colaboración en los programas de ensayos y pruebas que se establezcan.

- Del adecuado comportamiento de su personal.

- De la coordinación de su personal con los distintos agentes participantes en la obra.

- Del cumplimiento del plan de Seguridad y Salud - Del cumplimiento de su Plan de Supervisión y Control.

- Del cumplimiento del Plan de Calidad (PC) del Contratista y del PC propio.

- Del cumplimiento de las prescripciones medioambientales y del PGA del Contratista, así como del PGA propio.

- Del cumplimiento de los Planes de Auscultación que se establezcan.

- Del archivo de toda la documentación técnica y administrativa elaborada durante la ejecución de las obras y de la custodia de la misma hasta su entrega a ADIF AV.

- En general, de la comprobación y vigilancia de la correcta realización de la obra (Cláusula 4 del P.C.A.G. C.O.E.).

9 PERSONAL. CONDICIONES LABORALES

Durante la ejecución de las obras, el Consultor deberá disponer de las dotaciones necesarias, que deberán ajustarse a los mínimos establecidos en este Pliego o a las superiores que el propio Consultor haya presentado en su oferta y le hayan sido aceptadas por Adif Alta Velocidad en el momento de la adjudicación. Estas dotaciones podrán ser variables en el tiempo, a juicio del Director de Contrato, con el fin de adaptarse al ritmo de la obra.

En cualquier caso, como responsable de los trabajos contratados y representante permanente del Consultor en la obra, deberá haber un

(13)

Ingeniero de Caminos, Canales y Puertos con experiencia demostrada en trabajos de control de obras de infraestructura ferroviaria.

El Consultor no podrá retirar ni sustituir los efectivos de personal y medios ofertados sin autorización escrita del Director de Contrato.

El personal del Consultor, de acuerdo con su categoría laboral, deberá estar capacitado para realizar como mínimo los trabajos indicados en este Pliego según la legislación vigente.

La jornada laboral será la correspondiente a la legislación laboral vigente y convenios laborales que sean de aplicación. Las funciones de supervisión y control encomendadas al Consultor se mantendrán siempre que haya trabajos de construcción en la obra, para lo que deberá tomar las precauciones legales y laborales necesarias. En estos supuestos, las variaciones de horario del calendario laboral o los trabajos en turnos nocturnos no serán computables a efectos de abono, considerándose incluidos en los precios unitarios de valoración ofertados.

Serán pues de cuenta directa del Consultor todos los devengos del personal, incluidos seguros sociales, horas extraordinarias, dietas, impuestos que regulan las disposiciones vigentes en el momento actual o las que se aprueben durante el período de vigencia del Contrato.

El personal adscrito por el Consultor a la prestación objeto del Contrato no tendrá, ni habrá tenido, relación laboral alguna con Adif Alta Velocidad ni con el Contratista en los dos últimos años.

10 TRABAJOS PARA EL CONTROL DE LA EJECUCIÓN DE LAS OBRAS

10.1 INTRODUCCIÓN

La supervisión y control de las obras e instalaciones incluye todas las actuaciones necesarias para asegurar la correcta ejecución del Contrato, de acuerdo con el Proyecto vigente, el Sistema de Gestión de Adif Alta Velocidad, el Manual de la Dirección de Obra y demás normativa vigente. Y, en general, cuantas actividades sean propias del control, supervisión y desarrollo de las obras definidas para este contrato.

Todo ello, desde el comienzo de los trabajos hasta la puesta en servicio y entrega al mantenimiento de las instalaciones, según los planes y calendario establecido por los adjudicatarios de las obras.

Para la realización de las actuaciones que más adelante se detallan, el Consultor deberá conocer en profundidad toda la documentación contractual de los contratos de obras (Pliegos, Ofertas, Proyectos constructivos, etc.), el preceptivo Plan de Calidad (PC), Plan de Gestión Ambiental de la Obra (PGA) y

(14)

Plan de Seguridad y Salud (PSS) del adjudicatario de las obras, aprobados por Adif Alta Velocidad, y vigilar y asegurar su correcto cumplimiento

Siguiendo lo especificado en la documentación del Sistema de Gestión de Adif Alta Velocidad aplicable, el adjudicatario deberá redactar, sobre la base del PC del Contratista antes indicado, uno propio que habrá de ser aprobado por el Área correspondiente de ADIF Alta Velocidad, ajustando su contenido al índice incluido en el Anejo nº 5 de este Pliego.

Para realizar sus funciones, el Consultor organizará un equipo de trabajo estructurado según el esquema indicado en el Anejo nº3 de este Pliego. Se exigirá Carta de compromiso de la empresa indicando que, en caso de ser adjudicatario de la oferta, el Jefe de Unidad y el personal Técnico tendrán dedicación exclusiva al Contrato.

Los trabajos y actividades principales que se llevarán a cabo dentro del contrato de Consultoría y Asistencia Técnica para la vigilancia de las obras, se pueden clasificar en:

 Trabajos que preceden a la ejecución (parcial o global) de las obras.

 Trabajos durante la ejecución de las obras (construcción, instalación y montaje).

 Trabajos durante las pruebas y correspondientes validaciones para la puesta en servicio de las instalaciones ferroviarias (parciales y globales).

 Trabajos documentales previos y posteriores a la recepción de las obras y entrega de las instalaciones ferroviarias a Mantenimiento, cuando proceda.

10.2 TRABAJOS PREVIOS A LA CONSTRUCCIÓN

10.2.1 TRABAJOS DE SUPERVISIÓN Y CONTROL PREVIOS A LA CONSTRUCCIÓN El Consultor, en relación con la documentación existente, deberá realizar las siguientes actuaciones:

a) Análisis previo del Proyecto de Construcción objeto del contrato, que incluya el estudio de aquellas observaciones al mismo que se hayan detectado en la fase de ofertas.

Se solicitará al Consultor: revisión de cálculos (estructurales, hidráulicos y todos aquellos que solicite la Dirección de Obra), análisis de detalles constructivos, estudios geotécnicos, estudio de adecuación de obras de drenaje, estudio adecuación de normativas, plan de obra, etc. En base al resultado de estas revisiones el consultor propondrá las actuaciones para corregir las deficiencias encontradas.

Se redactará un informe de dicho análisis previo, que incluirá una

(15)

revisión de las mediciones y la elaboración, del presupuesto en Obras Elementales o en cualquier otra clasificación más lógica que decida el Director de Obra. El plazo de entrega de este informe será de tres semanas desde la firma del contrato.

De acuerdo al Reglamento 402/2013 de 30 de abril, relativo a la adopción de un método común de seguridad para la evaluación y valoración del riesgo, el consultor deberá verificar que en el proyecto existe un Anejo de Evaluación y Valoración de Riesgos o, alternativamente, que en el proyecto existe un acta de equipo de técnicos especializados que ratifica la no significatividad de la actuación planteada y expresada previamente por el proyectista.

En caso de existencia del anejo de Evaluación de riesgos mencionado, se habrán de extraer del mismo los riesgos exportados a fase de construcción que pudieran existir, de forma que pueda procederse a su verificación durante la fase de ejecución de las obras.

Asimismo el consultor verificará que existe en el proyecto un anejo de Interoperabilidad que haya evaluado las ETIs de aplicación y que confirme que las mismas han sido aplicadas de forma positiva (cumpliendo lo requerido) o que se ha solicitado excepción en alguno de sus puntos si así fuera requerido por no poder cumplirlo.

b) Comprobación del replanteo de la obra. Se comprobarán las características del terreno antes de empezar la obra: servicios, obras existentes, caminos, etc. Dentro de los trabajos topográficos, se incluirá el levantamiento de la red de replanteo, el replanteo de ejes y la toma de perfiles transversales del terreno. También se llevará a cabo la comprobación de los límites de expropiación definidos en el proyecto y la necesidad de disponibilidad de la ocupación de nuevos terrenos adicionales con motivo de la ejecución de las obras. Tras dichos trabajos, se comunicará al Director de las Obras de la viabilidad de las obras o de si estas no se pueden ejecutar conforme al proyecto en tiempo y plazo.

c) Se establecerá el Plan de Supervisión y Control, que incluirá:

1. Un Programa de Puntos de Inspección donde figuren, al menos:

las unidades a controlar, norma de referencia, responsable, tipo, frecuencia, carácter del punto y criterios de aceptación o rechazo (especificaciones o tolerancias), así como los manuales de procedimiento para el control de los procesos constructivos.

2. Se incluirá un apartado para el Control Geométrico. Se planificará la coordinación de los trabajos de topografía y vigilancia.

3. Se efectuará también el análisis del PSS de manera conjunta y coordinada con el Coordinador de Seguridad y salud de la Obra;

se establecerá el sistema para su posterior seguimiento.

(16)

4. Asimismo, una vez analizado el PGA del Contratista, se incluirá la sistemática a llevar a cabo por parte del Consultor para asegurar su correcto cumplimiento conforme a la normativa vigente.

d) El consultor deberá redactar su propio Plan de Calidad y supervisará el Plan de Calidad del contratista adjudicatario de las obras, como se indica en el Anejo nº 5.

e) El Consultor hará un seguimiento del proceso expropiatorio que se haya llevado a cabo. Igualmente se comprobará que las expropiaciones de las propiedades efectuadas se ajustan, en dimensiones situación, a la realidad existente en el terreno.

10.2.2 DOCUMENTACIÓN Y TRATAMIENTO DE DATOS PREVIA AL INICIO DE LOS TRABAJOS

Se procederá inicialmente y de forma conjunta con el contratista al levantamiento topográfico del terreno natural, así como de todos los elementos que tengan interés y sean susceptibles de ser afectados con motivo de la realización de las obras (servicios afectados, elementos ferroviarios, elementos viarios, etc.).

Con un sistema informático adecuado, se procederá, partiendo de la cartografía digitalizada, a crear un modelo geométrico del terreno.

Análogamente, se creará un modelo de geometría proyectada y se establecerán los códigos para crear posteriormente el modelo de las comprobaciones geométricas.

La medición resultante del trabajo de digitalización antes descrito, será la base para el análisis de la medición de Proyecto.

Se firmará junto con el contratista adjudicatario de la ejecución de las obras un informe-acta de terreno natural previo al inicio de cualquier trabajo.

Se efectuará una división de la obra en tramos y se clasificarán todas las unidades incluidas en el Proyecto de la forma más lógica para realizar el seguimiento del proceso constructivo.

Los modelos geométricos antes definidos incluirán fundamentalmente las obras de carácter lineal.

El resto serán clasificadas, si así lo solicita el director de obra, en obras elementales. Las obras elementales, que se tendrán digitalizadas, se incorporarán a un sistema de diseño gráfico que permita su posterior seguimiento e incorporación de posibles modificaciones.

La empresa adjudicataria deberá organizar los datos generados durante el desarrollo de los trabajos de la forma que sea demandada desde la Dirección

(17)

de Obra incluso si esto supone cambios en la forma de almacenar, tratar y presentar los datos con el contrato ya iniciado.

Los trabajos de digitalización que se realicen en la fase previa a la ejecución de las obras, y en la fase de obra deben abarcar todas las unidades de obra incluidas en el proyecto.

Se crearán también con este sistema los planos esquemáticos de seguimiento de la obra y del Programa de Trabajos.

Se diseñarán los formatos para desarrollar todo el seguimiento presupuestario, mecanizando los datos del proyecto de adjudicación y preparando el formato para evaluar el Proyecto vigente con las modificaciones que posteriormente se incorporen, la parte ejecutada en cada periodo y la previsión de liquidación en cada momento. Se tendrá informatizado el cuadro de precios, las mediciones y el presupuesto.

Se utilizará el desglose efectuado del Proyecto, a petición del director de obra, en:

- Obras elementales.

- Unidades presupuestarias

Se debe preparar el sistema para efectuar el seguimiento de la obra en plazo, producción, presupuesto y créditos actualizado según aprobación de la Dirección de Obra.

Las obras elementales pueden ser partes de una obra localizada o un tramo de una obra lineal, susceptibles de ser tratadas como unidades independientes, con alguno de los siguientes criterios:

- Su emplazamiento físico en la traza.

- El uso de medios de ejecución únicos.

- Existencia de etapas obligadas de construcción.

- Existencia de hitos parciales en su programación.

- Imposiciones por servidumbres de paso.

En esta fase previa al inicio de los trabajos, se diseñarán también los formatos para mecanizar los parámetros de los ensayos, certificados de calidad y características de los materiales.

10.2.3 EDICIÓN DE INFORMES PREVIOS

- Se redactará un informe-análisis del Proyecto de Construcción recogiendo todos los aspectos contemplados en el punto 12.2.1.

- Se firmará junto con el contratista adjudicatario de la ejecución de las obras un informe-acta de terreno natural previo al inicio de cualquier trabajo.

(18)

- Se redactará un informe de comprobación inicial de bases de replanteo y replanteo general de las obras, que debe definir las bases de replanteo generadas a partir de la red de puntos de apoyo utilizados en la cartografía digitalizada, así como un acta de comprobación de la continuidad del sistema de bases de replanteo del tramo con el sistema de bases de replanteo empleado en los tramos adyacentes (si los hubiera), elaborando las correspondientes Actas de Enlace.

- Se redactará un Informe-propuesta de supervisión y control de las obras e instalaciones. Este debe definir en detalle la organización y funcionamiento que tendrán estas actividades, así como el registro y archivo de la documentación del control, de acuerdo con el plan establecido y las instrucciones del Director de Obra.

- Se deberá realizar un Informe de Análisis del PC del Contratista, comprobando la adecuación de dicho Plan a las necesidades de control de las distintas unidades de obra y a las especificaciones establecidas por la Dirección de Obra.

- Asimismo, elaborará un Informe de Análisis del PGA del Contratista, comprobando su adecuación con los requisitos exigidos por la normativa vigente y que le servirá de base para la definición del seguimiento ambiental que llevará a cabo sobre la ejecución de las obras.

- Se elaborará un Informe del estado de los caminos y propiedades que pudieran verse afectadas por la ejecución de las obras según Proyecto y de acuerdo con el Director de la Obra, en el que incluirá un acta notarial con el estado de los mismo antes de empezar las mismas, con objeto de poder documentar posibles reclamaciones de propietarios.

- Se elaborará un Informe del estado de riesgos exportados a fase de construcción desde proyecto que describa dichos riesgos y que medidas han de implantarse durante la fase de ejecución que consigan mitigarlos tal y como en proyecto se recoge.

- Se elaborará un informe-inventario de todos los elementos ferroviarios a desmantelar para poder proceder posteriormente al tratamiento del material ferroviario procedente de desinstalaciones conforme a los procedimientos específicos de ADIF.

- Se realizará un informe – inventario de todos los servicios afectados por las obras, comprobando su identificación en el proyecto, la idoneidad de la solución de reposición propuesta. Se llevarán a cabo en esta fase contactos previos con los titulares de los servicios para comprobar los aspectos anteriores. Todo ello se recogerá en el informe inicial, donde además se elaborarán y propondrán unas fichas para un correcto seguimiento y control de las reposiciones a llevar a cabo.

(19)

10.3 TRABAJOS DURANTE LA CONSTRUCCIÓN

10.3.1 SUPERVISIÓN DE LA EJECUCIÓN DE LAS OBRAS

La supervisión de la ejecución de un elemento de obra debe cubrir, no sólo la vigilancia durante su construcción y/o montaje, sino también las actuaciones previas e inmediatamente posteriores.

Se coordinarán las actuaciones con los Responsables del Contrato de Servicios de Realización de Ensayos de Control de Calidad.

Las actividades genéricas que se han de desarrollar en las distintas fases se indican a continuación:

Control antes:

a) Los materiales a incorporar han recibido la conformidad de calidad y/o recepción según las especificaciones.

b) Los medios previstos para la ejecución y los elementos auxiliares de la misma, son adecuados a las Normas.

c) Si se trata de obras que quedarán ocultas, han sido tomados los datos previos de control y medición.

d) Se dispone de las autorizaciones ambientales pertinentes.

e) Toma de datos del terreno natural subyacente, base de encaje geométrico y de mediciones.

Control durante:

a) La puesta en obra se realiza con arreglo a las especificaciones aprobadas en el PC, el PGA y el PSS del Contratista y el Proyecto en vigor.

b) El elemento recién ejecutado queda debidamente protegido de las condiciones ambientales, sobrecargas, etc., hasta alcanzar sus características finales.

Control después:

a) Se han efectuado las comprobaciones de que el elemento de obra ejecutado se ajusta, con las tolerancias admitidas, a la forma, dimensiones y posición fijadas en el Proyecto.

b) Se han realizado satisfactoriamente los ensayos y pruebas finales que exijan los Pliegos sobre el elemento u obra terminada.

c) Se deberá recopilar y archivar ordenadamente toda la documentación

(20)

generada durante la ejecución de las unidades de obra, cada vez que se concluya alguna.

10.3.2 TRABAJOS DE SUPERVISIÓN Y CONTROL DURANTE LA EJECUCIÓN DE LAS OBRAS

De forma previa a la ejecución de las obras se realizará un estudio pormenorizado de todas las unidades que servirán de base para el análisis del Plan de Supervisión y Control, y que será conformado por los Directores de Obra y de Calidad. Estos trabajos se realizarán en coordinación con los Responsables del Contrato de Servicios de Realización de Ensayos de Control de Calidad.

El nivel de control de los ensayos de contraste a realizar será coordinado junto con los Responsables del Contrato de Servicios de Realización de Ensayos de Control de Calidad estableciéndose un porcentaje mínimo respecto a los descritos en el Pliego del Proyecto de Construcción de referencia. Este porcentaje podrá ser ampliado al alza cuando lo determine el Director de Obra o el Director de Contrato.

Se comprobará el cumplimiento de este Plan de Supervisión y Control, que garantice que los materiales, su puesta en obra y las unidades terminadas se ajustan a las prescripciones técnicas del proyecto o a sus modificaciones autorizadas.

El cumplimiento del Plan de Supervisión y Control por parte del Consultor deberá garantizar el correcto seguimiento de la ejecución ambiental de la obra que realiza el Contratista conforme a los requisitos exigidos por la normativa vigente. Para ello, se asegurará del cumplimiento del PGA, de la normativa ambiental aplicable y de la documentación del Sistema de Gestión de Adif Alta Velocidad que corresponda. Asimismo, para dicha actividad de seguimiento y control ambiental, deberá analizar y tener en consideración la información generada por el Director Ambiental de la Obra (DAO) o la Dirección de Medio Ambiente de Adif Alta Velocidad a este respecto.

A estos efectos, el Consultor dispondrá de medios suficientes adaptados al volumen de la obra que se ha de controlar y al plazo de realización del control, que habrá de alcanzar al menos las dotaciones mínimas de personal y medios que se relacionan en el Anejo nº 3 del presente Pliego o las superiores que el propio Consultor haya presentado en su oferta y hayan sido aceptadas por Adif Alta Velocidad en el momento de la adjudicación del Concurso.

Se organizará la vigilancia de la obra, para obtener toda la información de interés en los formatos o partes de vigilancia de procesos (respetar los puntos de parada, cumplimiento de los PPIs…), así como para proceder a la medición de la parte construida.

Para el seguimiento del Programa de Puntos de Inspección se cumplimentará la ficha que se adjunta en el Anejo nº 6 del presente Pliego.

(21)

En coordinación con los Responsables del Contrato de Servicios de Realización de Ensayos de Control de Calidad se mecanizarán los datos de los ensayos y certificados de calidad de los materiales, y se comprobará el cumplimiento del nivel de control de los ensayos a realizar por el Contratista, que será el indicado en el anejo nº 4 de este pliego.

Se debe proceder a la vigilancia sistemática de los procesos de fabricación y puesta en obra de las distintas unidades, para asegurar que su fabricación se ajusta a las condiciones contractuales.

Todo lo anteriormente descrito, también incluye en el caso de entenderse necesario a juicio del Director de Obra o Responsable del contrato, aquellos elementos de obra o prefabricados susceptibles de ser controlados durante su ejecución o elaboración y comprobados con carácter previo en taller o fabrica, a la entrada y colocación en obra.

Asimismo, se comprobará que la señalización de las obras cumple lo previsto en el Plan de Seguridad y Salud, mediante su presencia permanente o periódica en los tajos que lo requieran, por estar establecido en el Plan de Supervisión y Control o porque así lo ordene el Director de Obra.

Los equipos de topografía aportarán los datos para confeccionar los modelos de comprobaciones geométricas, y para redactar los informes de control geométrico. La información será facilitada, cuando así le sea requerida, a la Asistencia de Auditoría de Calidad de las obras.

En el caso de ser preciso instrumentar la obra para medir algún parámetro, el Consultor realizará el seguimiento y lectura de los instrumentos, informando al Director de Obra, con la frecuencia que éste determine.

El consultor deberá prestar apoyo al Director de Obra en el tratamiento de las posibles incidencias contractuales de la obra: modificados, complementarios, obras de emergencia, prórrogas, suspensiones, resolución del contrato, etc.

Estudiará, analizará y evaluará la documentación de definición de detalles de las modificaciones y nuevas actuaciones que elabore el contratista

Se realizará el seguimiento y control cualitativo y cuantitativo, de la reposición de los servicios afectados (abastecimiento, saneamiento, líneas eléctricas, alumbrado, gaseoductos, etc.), según los procedimientos del sistema de gestión de ADIF AV. Se realizarán los informes finales o fichas de la reposición de cada servicio donde se refleje el estado inicial y final de cada uno de los servicios afectados por las obras, así como las conformidades de reposición de los titulares de los servicios previo al inicio de las reposiciones y un acta de recepción final a la finalización de las mismas.

Se realizará el seguimiento del programa de trabajo inicialmente formulado por el contratista, y sus revisiones.

(22)

Se procederá al seguimiento de los riesgos exportados desde fase de proyecto a fase de construcción si los hubiera, de forma que estén convenientemente mitigados antes de la puesta en obra de la actuación.

Se llevará a cabo un seguimiento de las No Conformidades de la obra, tanto las abiertas por el contratista como las suyas propias, asegurándose de su correcto cierre e informando de todo ello al Director de Obra. Para ello, trabajará coordinadamente con la Asistencia de Auditoría de Calidad de Obras y con el Director Ambiental de Obra.

El Consultor hará un seguimiento de las expropiaciones que con carácter temporal se hayan llevado a cabo, informando a la dirección de obra de su próxima caducidad con la suficiente antelación. En el caso de requerirse ampliaciones de expropiaciones en futuros proyectos modificados o complementarios, el Consultor prestará apoyo y asistencia a la investigación de la propiedad y toma de datos cuando el Director de Obra lo estime necesario, pudiendo comprender los siguientes trabajos:

 Comprobación y toma de datos sobre la propiedad en los Servicios de Catastro (Hacienda), Registro de la Propiedad, Ayuntamiento y otras Entidades.

 Investigación sobre el terreno de los titulares de la propiedad, así como de los cultivadores, aparceros, arrendatarios e inquilinos, si los hubiese.

 Toma de datos y fotografías del terreno de cada parcela, obteniendo un croquis de la misma con sus dimensiones y todas sus características (plantaciones, edificaciones y otros elementos con su descripción)

 Elaboración de una FICHA - RESUMEN para cada finca en la que se englobarán los datos que la definan

 Asistencia al Perito de la Administración en los criterios de peritación y valoración de los bienes y derechos afectados.

 Asistencia y colaboración en los trámites de la información pública y resolución de alegaciones.

10.3.3 DOCUMENTACIÓN Y TRATAMIENTO DE LOS DATOS DURANTE EL DESARROLLO DE LOS TRABAJOS

10.3.3.1 Plataforma Informática para la Gestión Control y Seguimiento de la Obra

Se implantará para la gestión, control y seguimiento de la obra una plataforma digital. Su objetivo es centralizar toda la información del proyecto en un modelo de información digital creado por todos sus agentes de manera que esté almacenada de forma organizada y accesible para su consulta en cualquier momento. Además, la información puede incorporar otra componente adicional como puede ser la geográfica que permitirá ubicarla en el espacio.

(23)

Los trabajos relativos al alcance del contrato deberán gestionar la información a través de una Plataforma Informática que permita que la documentación se integre con los siguientes usos:

- Almacenamiento ordenado, consulta y obtención de documentación.

Por ejemplo:

o Documentos del proyecto original y modificados o complementarios, proyectos así construidos y liquidación (memoria, planos, PPTP, Planos, presupuesto).

o Documentación administrativa de la obra (propuestas de modificación, prórrogas, anualidades, contratos de obra, etc.) o Documentación de calidad (ensayos, inspecciones de calidad de

ejecución y recepción, comprobaciones topográficas, no conformidades, planos válidos para construir, etc.)

o Partes de trabajo, e informes semanales, mensuales con el seguimiento técnico y económico de la obra.

o Certificaciones y desglose de mediciones de cada una de ellas, incluso las justificaciones que soportan las mismas.

o Informes técnicos de asesores –especialistas.

o Comunicaciones internas entre DO-ACO-Contratista (incluso anotaciones en el libro de órdenes) así como con otros organismos externos (solicitudes, autorizaciones, etc.)

- Integración de disciplinas y coordinación 3.D

- Representación y visualización de la información asociada a su componente espacial o geométrica.

El nivel de información por disciplina que permita definir los diferentes elementos de la obra será aquel que permita indicar que el elemento está verificado en obra y se representa gráficamente en el modelo como un objeto o sistema constructivo con forma, tamaño, localización, orientación, tolerancia y medición según las comprobaciones realizadas. Además, debe incluir la información no gráfica que se considera precisa y necesaria para la generación de la documentación as-built y la información necesaria para su posterior utilización en operación y mantenimiento.

El consultor deberá disponer las herramientas necesarias para permitir el acceso a la plataforma informática vía WEB al Director de Obra, así como a quien éste designe.

10.3.3.2 Actividades a desarrollar por la Asistencia Técnica en la fase de ejecución de las obras

- Normalización de la Información de Obra

En base a los procedimientos de construcción de Adif y el manual de dirección de obra la documentación de la obra deberá estar normalizada

(24)

siguiendo la clasificada y deberá ser integrada en una herramienta informática que permita la gestión y control de la obra de forma sistemática y coordinada, de las actividades a través de las cuales ADIF pueda gestionar de manera óptima sus activos a lo largo de todo su ciclo de vida, con el propósito de alcanzar los objetivos de negocio de la organización, minimizando los riesgos y los costes asociados a los mismos Esto implica que se deberá disponer de una gestión a través de una plataforma informática que permita la gestión informática de la información incorporando cartografía, ortofotos, documentación, etc…, relacionada con anterioridad que permite visualizar de forma conjunta información técnica de todas las infraestructuras en ejecución o ejecutadas (Estructuras, Instalaciones, Drenaje, Expropiaciones, etc.) y permitir un correcto seguimiento administrativo y económico de las obras.

- Medición y seguimiento económico de las obras

Se realizarán las mediciones mensuales pertinentes dejando constancia escrita de los resultados de las mismas y de los procedimientos o metodologías utilizados al respecto. El consultor deberá llevar a cabo la toma de datos y comprobaciones necesarias para que quede constancia de las características del terreno y elementos existentes en las partes ocultas de obra. A petición de la Dirección de Obra, se deberá realizar además la medición del grado de ejecución de las distintas obras elementales desglosadas en las unidades presupuestarias correspondientes.

Para proceder a la medición de la parte construida, cada uno de los técnicos del consultor que lleve a cabo una medición, deberá dejar constancia de los resultados de la misma por escrito, así como del procedimiento empleado para ello, de manera que queden suficientemente acreditados los documentos justificativos que garanticen la medición. Estos documentos, que estarán firmados por el responsable de dicha medición y disponer de un VºBº del contratista, deberán asegurar la trazabilidad de las mediciones realizadas y su correspondencia con la relación valorada, de manera que el Director de Obra pueda probar la obra ejecutada en cada una de las relaciones valoradas

Se podrán realizar mediciones estimadas para aquellas unidades de obra que no se pueden medir parcialmente con exactitud (tierras, armaduras, etc), si bien una vez finalizado el elemento u obra elemental, se deberá realizar dicha medición con exactitud.

Se archivarán todas las mediciones realizadas, tengan carácter de provisional o definitivas. Toda la documentación que acredite las mediciones de obra deberá ser firmada por un responsable de la Asistencia técnica y deberá contar con la conformidad del contratista, o en su defecto, acuse de recibo.

Para aquellas obras que vayan a quedar parcial o totalmente ocultas, se realizarán las correspondientes mediciones y toma de datos

(25)

conjuntamente con el Contratista, levantando los planos o esquemas que las definan. Dichas mediciones estarán certificadas por el responsable de las mismas y deberán contar con la conformidad expresa del contratista (o en su defecto acuse de recibo) y serán archivadas con el resto de la documentación justificativa de las mediciones que se almacenarán de forma organizada en la herramienta informática para su consulta.

Se desarrollarán los modelos de comprobaciones geométricas y se creará un modelo con la parte de obra ejecutada.

Todos los datos referidos se incorporarán al sistema informático de seguimiento de las obras y servirán para confeccionar las relaciones valoradas, certificaciones mensuales, así como para la preparación y de la certificación final / liquidación, el proyecto as built y proyecto de liquidación.

Este seguimiento presupuestario durante la ejecución de las obras, permitirá que el Director de Obra mensualmente disponga de información adecuada, con el grado de detalle conveniente en cada caso, sobre la evolución y desviaciones respecto de los datos iniciales, de las siguientes cuestiones:

- Presupuesto de la obra ejecutada y estimación de la parte pendiente de ejecutar.

- Previsión de certificaciones mensuales.

- Previsión de desviaciones y sus causas.

- Seguimiento y control técnico de las obras

Se desarrollarán los modelos de calidad y control de las obras, comprobaciones geométricas, ensayos de calidad, inspecciones de ejecución y recepción, etc. y se creará un modelo con la parte de obra ejecutada que se subirá directamente a la plataforma informática para su consulta en tiempo real.

En el caso en el que se vayan a efectuar trabajos sobre la vía en la línea de ferrocarril convencional, el Consultor realizará el control geométrico de alineación y nivelación de la vía en los diferentes levantes, así como el control geométrico y de ultrasonidos de todas las soldaduras realizadas.

Además, deberá asesorar sobre instalaciones de seguridad y comunicaciones ferroviarias, Así mismo, el Consultor realizará el control geométrico de alineación y nivelación de la vía en los diferentes levantes, así como el control geométrico y de ultrasonidos de todas las soldaduras realizadas.

Se estudiarán las variantes o alternativas que la obra requiera. Se reflejarán en los planos de seguimiento de las obras elementales la parte ya construida y las modificaciones aprobadas, si existiera alguna.

(26)

Se mantendrán actualizados los planos esquemáticos de seguimiento. Se editará la versión vigente del programa de trabajos espacio-tiempo.

Se llevará un control y archivo actualizado de los planos vigentes de la obra, que permita en todo momento reflejar la obra que se está construyendo y controlando.

En coordinación con los Responsables del Contrato de Servicios de Realización de Ensayos de Control de Calidad se mecanizarán y almacenarán los datos de los ensayos y certificados de calidad de los materiales y en general toda la documentación de calidad suministrada de Auditorías de Calidad y la propia de la Asistencias Técnicas de control de Obras: ensayos, pruebas, no conformidades, control geométrico y fotografías se incorporan a la plataforma para su consulta y seguimiento.

Información que servirá de base para la gestión posterior de los activos.

La información generada podrá ser requerida por Adif Alta Velocidad para su consulta y la posterior comprobación del adecuado control de la calidad de las obras. Se facilitarán, periódicamente a la AAC, los datos necesarios en soporte informático compatible para desarrollar el SIG que posteriormente será de utilidad en fase de explotación de la infraestructura.

Deberán mantenerse reuniones con la frecuencia que se requiera con la AAC para analizar, en su caso, las No Conformidades de calidad abiertas y adoptar las medidas correctoras necesarias para su cierre, en cumplimiento con la documentación del Sistema de Gestión de la Dirección General aplicable.

El Consultor será responsable también de recopilar y almacenar en la herramienta informática la información que Adif Alta Velocidad le requiera en relación con el plan y los anejos de seguridad y salud y la gestión ambiental de la obra a controlar.

10.3.4 REPORTAJES FOTOGRÁFICOS

Se llevarán a cabo reportajes fotográficos aéreos cada seis meses o un año, según determine el director de la obra, más uno al antes de iniciar las obras y otro al finalizarlas.

Se realizará un reportaje fotográfico de detalle a petición de la DO, haciéndolo coincidir con momentos de interés en el desarrollo de la obra, más uno antes de iniciar los trabajos, mostrando los espacios que van a ser ocupados por las obras y otro después de finalizarlas. Se incluirá cada elemento singular de la obra: terraplenes, desmontes, viaductos, túneles y obras de drenaje.

(27)

Previamente al inicio de la obra, se realizará un informe documentando fotográficamente de aquellas propiedades (caminos, casas…) que pudieran verse afectadas durante la ejecución de las mismas.

El conjunto de fotografías que formarán cada uno de los reportajes deberá reflejar la situación e incidencias que se produzcan en el desarrollo de las obras, así como las recepciones y pruebas que se realicen

Estos reportajes se realizarán mediante cámara digital, con una resolución adecuada y en formato JPG o PNG. Estos reportajes se archivarán en un CD- ROM que incluya cada uno de los ficheros imagen de las fotografías realizadas, identificando claramente el contenido de cada fichero. A petición de la dirección de obra se imprimirán informes que incluyan, donde proceda, un diagrama del trazado en donde se indique el número, Punto Kilométrico y orientación de cada una de las imágenes que forman parte del reportaje. Las fotos impresas deberán tener una resolución que permita identificar con suficiente calidad los objetos mostrados, a todo color. El soporte informático quedará en posesión de la Dirección de Obra y será entregado y clasificado.

A petición de la DO se realizará la grabación en vídeo del progreso de la obra para la posterior maquetación y edición de un DVD explicativo de las obras. A modo de ejemplo, se puede realizar la grabación, una vez al mes, de las unidades de obra en ejecución o ejecutadas más interesantes, aunque el Director de Obra podrá indicar su frecuencia y el motivo de grabación. El vídeo incluirá una explicación sonora de lo apreciado en las imágenes, así como de la tecnología DVD para avanzar o elegir escenas concretas. El máster de la grabación se deberá entregar al Director de Obra para que pueda ser editado asimismo por Adif Alta Velocidad.

Con el fin de facilitar el posterior mantenimiento y explotación de la línea ferroviaria, al finalizar las obras, si se estimase necesario dada la envergadura y longitud del tramo, se realizaría un vuelo fotogramétrico a escala 1:5000 con restitución a escala 1:1000 que permitirá:

- Aportar una cartografía real, uniforme y completa en el momento de la puesta en servicio.

- Permitir la georreferenciación correcta de todos los elementos, incluyendo las instalaciones y, por tanto, corregir errores derivados de la existencia de múltiples fuentes de información.

- Facilitar ortofotos de la traza, de mucha mayor calidad que las alojadas en Google Maps, que son de gran ayuda visual en el mantenimiento de la línea.

10.3.5 EDICIÓN DE INFORMES DURANTE LA EJECUCIÓN DE LAS OBRAS

Se procederá a la edición de todos los informes establecidos en el contrato, y los que determinen el Director de Obra. Se editará, como mínimo un informe mensual

(28)

En el informe mensual se deberá desarrollar ampliamente lo indicado en los apartados correspondientes del presente Pliego, y los que determinen el Director de Obra.

De forma general se recomienda que la estructura correspondiente a estas actividades conste de las siguientes partes:

Habrá una parte introductoria o inicial donde se resumirá de manera breve las características de las obras del proyecto vigente y todos aquellos trámites administrativos y contractuales de las obras (ampliaciones de plazo, tramitaciones de modificados, etc.)

La primera parte del informe mensual se referirá a los certificados de control de las Obras y de las Instalaciones. Se presentarán mensualmente los Certificados de Control de cada una de las partes significativas del Proyecto.

Para cada una de ellas se reseñarán los resultados de los ensayos y comprobaciones siguientes:

- Control de calidad: comprobaciones de que los materiales incorporados, la puesta en obra y las unidades de obra terminadas, se ajustaron a las Prescripciones Técnicas de los Proyectos, en coordinación con los responsables del Contrato de Servicios de Realización de Ensayos de Control de Calidad.

- Control geométrico: comprobación de que la obra responde en dimensiones, forma y posición geométrica, a los Proyectos aprobados.

- Control cuantitativo: medición de las diversas unidades de obra mediante aplicación de los criterios fijados por el Pliego de Prescripciones Técnicas de los Proyectos. Se incluirá un anejo con toda la documentación que acredite la obra ejecutada en la relación valorada del mes del informe.

- Control de recepciones y listado de No Conformidades, de Calidad y Ambientales.

- Control ambiental: Incluirá el análisis de los informes emitidos por el DAO.

Esta parte se implementará con un resumen de los partes diarios de obra con indicación de los siguientes datos:

- Personas en obra (fábrica, montaje, pruebas, etc.,) y su cualificación.

- Comienzo y final de tajos significativos.

- Entrada de materiales a obra.

- Stock de almacenes.

La segunda parte incluirá relaciones valoradas para certificaciones.
