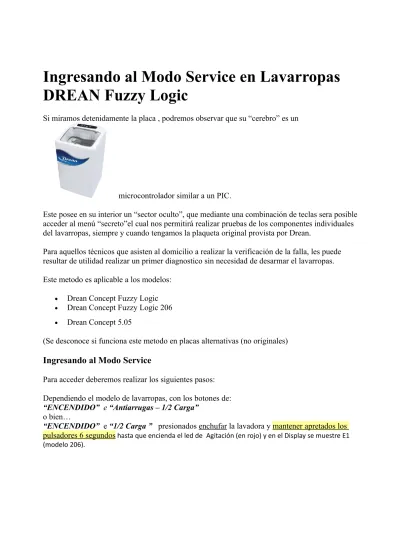

Ingresando al Modo Service en Lavarropas DREAN Fuzzy Logic
Si miramos detenidamente la placa , podremos observar que su “cerebro” es un
microcontrolador similar a un PIC.
Este posee en su interior un “sector oculto”, que mediante una combinación de teclas sera posible acceder al menú “secreto”el cual nos permitirá realizar pruebas de los componentes individuales del lavarropas, siempre y cuando tengamos la plaqueta original provista por Drean.
Para aquellos técnicos que asisten al domicilio a realizar la verificación de la falla, les puede resultar de utilidad realizar un primer diagnostico sin necesidad de desarmar el lavarropas.
Este metodo es aplicable a los modelos:
Drean Concept Fuzzy Logic
Drean Concept Fuzzy Logic 206
Drean Concept 5.05
(Se desconoce si funciona este metodo en placas alternativas (no originales) Ingresando al Modo Service
Para acceder deberemos realizar los siguientes pasos:
Dependiendo el modelo de lavarropas, con los botones de:
“ENCENDIDO” e “Antiarrugas – 1/2 Carga”
o bien…
“ENCENDIDO” e “1/2 Carga ” presionados enchufar la lavadora y mantener apretados los pulsadores 6 segundos hasta que encienda el led de Agitación (en rojo) y en el Display se muestre E1 (modelo 206).
C
lick para agrandar C
lick para agrandar Tabla de equivalencias
E1 ElectroValvula Agua Fria E2 ElectroValvula Suavizante E3 ElectroValvula Agua Caliente Ho Motor Sentido Horario An Motor Sentido Anti-horario
EB Electrobomba
Una vez seleccionado el elemento; con el pulsador de “Agitación” prendemos y apagamos cada uno de ellos indicándo el led de “Agitación”con VERDE (FUNCIONAMIENTO) y ROJO (APAGADO).
Si se deja el led de “Agitación” en verde y se pulsa “Selector de Programas” en el Display irán apareciendo las funciones de acuerdo se vayan seleccionando.
Para salir del “modo service” se debera pulsar “Inicio” y el lavarropas volverra a quedar en “modo normal” para su uso.
CONSIDERACIONES IMPORTANTES:
1. Con la incorporación del acople embrague termoactuador, se le agregó al test de servicio técnico una seguridad que impide accionar el motor por el termino de 2′ en ambos sentidos después de haberse accionado la bomba.
Esto se debe a que cuando funciona la bomba también lo hace el termoactuador, por lo que, al accionar el motor inmediatamente después puede estar acoplado y empezar a centrifugar, pero lo haría solo un instante mientras el termoactuador demora en retroceder a su posición.
Cuando el termoactuador libere la polea la cuba de centrifugado se bloquea en ambos sentidos, por lo tanto si en ese momento está girando puede provocar la rotura del mecanismo de acople, escuchándose un ruido similar al de rozamientos de engranajes de una caja de cambios de un
automóvil.
2. Tenga presente que si antes de entrar al test de servicio técnico, la lavadora estuvo centrifugando o desagotando, se debe esperar 2 minutos antes de ejecutar el test.
3. Si se llenara la cuba con agua y actuase el presostato, se encenderá el led de media carga y anulara el ingreso por cualquiera de las electroválvulas.
Circuito Electrico y Despiece de Lavarropas Drean Fuzzy Logic/Unicomand/CDA
Hace un tiempo vimos un método de como Ingresar al modo service de los lavarropas Fuzzy Logic para testear las partes individualmente, ahora les dejo el circuito electrico y el despiece que se ajusta a varios modelos.
Los siguientes esquemas son aplicables a los siguientes modelos de lavarropas:
Drean Concept Fuzzy Logic
Drean Concept Fuzzy Logic 206
Drean Concept 5.05
Drean Concept Unicomand
Drean Concept Fuzzy Logic AutoProgramable
Drean Concept ELectronic CDA
Circuito Electrico:
Despiece:
Listado de partes:
