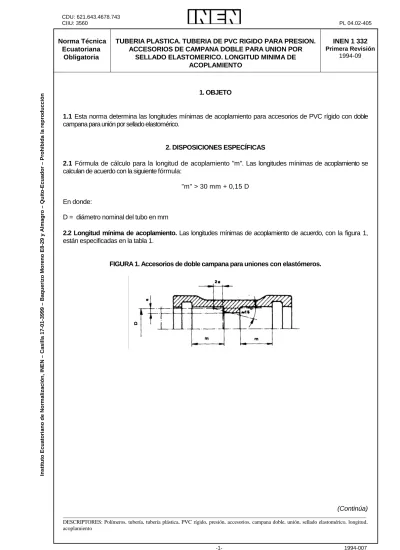

CDU: 621.643.4678.743
CIIU: 3560 PL 04.02-405
1994-007 -1-
Norma Técnica Ecuatoriana
Obligatoria
TUBERIA PLASTICA. TUBERIA DE PVC RIGIDO PARA PRESION.
ACCESORIOS DE CAMPANA DOBLE PARA UNION POR SELLADO ELASTOMERICO. LONGITUD MINIMA DE
ACOPLAMIENTO
INEN 1 332 Primera Revisión
1994-09
1. OBJETO
1.1 Esta norma determina las longitudes mínimas de acoplamiento para accesorios de PVC rígido con doble campana para unión por sellado elastomérico.
2. DISPOSICIONES ESPECÍFICAS
2.1 Fórmula de cálculo para la longitud de acoplamiento "m". Las longitudes mínimas de acoplamiento se calculan de acuerdo con la siguiente fórmula:
"m" > 30 mm + 0,15 D En donde:
D = diámetro nominal del tubo en mm
2.2 Longitud mínima de acoplamiento. Las longitudes mínimas de acoplamiento de acuerdo, con la figura 1, están especificadas en la tabla 1.
FIGURA 1. Accesorios de doble campana para uniones con elastómeros.
(Continúa) __________________________________________________________________________________________________________________
DESCRIPTORES: Polímeros, tubería, tubería plástica, PVC rígido, presión, accesorios, campana doble, unión, sellado elastomérico, longitud, acoplamiento
Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción
NTE INEN 1 332 1994-09
1994-007 -2-
TABLA 1. Longitud mínima de acoplamiento
(Continua) DIÁMETRO NOMINAL LONGITUD MINIMA DE ACOPLAMIENTO
D (mm) (mm)
63 39
75 41
90 43
110 46
125 49
140 51
160 54
180 57
200 60
225 64
250 68
280 72
315 78
355 84
400 90
450 97
500 105
560 115
630 125
710 136
800 150
900 165
1000 180
NTE INEN 1 332 1994-09
1994-007 -3-
APENDICE Z
Z.1 DOCUMENTOS NORMATIVOS A CONSULTAR Esta norma no requiere de otras para su aplicación.
Z.2 BASES DE ESTUDIO
ISO 2048. Double socket fittings for unplasticlzed polyvinyl chloride (PVC) pressure pipes with elastic sealing ring type joints. Minimum depths of engagement. International Organization for Standardization.
Ginebra, 1973 (E).
INFORMACIÓN COMPLEMENTARIA
Documento:
NTE INEN 1 332 Primera Revisión
TITULO: TUBERÍA PLÁSTICA. TUBERIA DE PVC RIGIDO PARA PRESIÓN ACCESORIOS DE CAMPANA DOBLE PARA UNIÓN POR SELLADO ELASTOMÉRICO. LONGITUD MINIMA DE ACOPLAMIENTO
Código:
PL 04.02-405
ORIGINAL:
Fecha de iniciación del estudio:
REVISIÓN:
Fecha de aprobación anterior por Consejo Directivo 1986-01-29 Oficialización con el Carácter de
por Acuerdo No. 678 de 1986-11-27
publicado en el Registro Oficial No. 597 de 1987-01-29 Fecha de iniciación del estudio: 1991-05-07
Fechas de consulta pública: de a
Subcomité Técnico: TUBERIA PLASTICA
Fecha de iniciación: 1992-08-25 Fecha de aprobación: 1993-02-16 Integrantes del Subcomité Técnico:
NOMBRES:
Ing. Antonio Vélez (Presidente) Ing. Carlos Aguilar
Ing. Bolívar Albán Ing. Jorge Casals Ing. Raúl Chávez Ing. Juan de Dios Dávila Ing. Patricio Falconí Ing. Moisés Fierro Ing. Juan Guevara Ing. Fernando Maldonado Ing. Arturo Palacios Ing. José Luis Urgellés Ing. Tito Vanegas
Ing. Jaime Armendáriz (Secretario Técnico)
INSTITUCIÓN REPRESENTADA:
PLASTIGAMA INERHI ETERPLAST CONELSA PLASTIGAMA IEOS
EMAP-Q TUBASEC ETERPLAST TUBASEC PLASTIGAMA PLASTIJAL
PLASTICOS RIVAL INEN
Otros trámites: ♦4 Esta norma sin ningún cambio en su contenido fue DESREGULARIZADA, pasando de OBLIGATORIA a VOLUNTARIA, según Resolución de Consejo Directivo de 1998-01-08 y oficializada mediante Acuerdo Ministerial No. 235 de 1998-05-04 publicado en el Registro Oficial No. 321 del 1998-05-20 El Consejo Directivo del INEN aprobó este proyecto de norma en sesión de 1994-08-08
Oficializada como: OBLIGATORIA Por Acuerdo Ministerial No. 251 de 1994-09-02 Registro Oficial No. 529 de 1994-09-19
