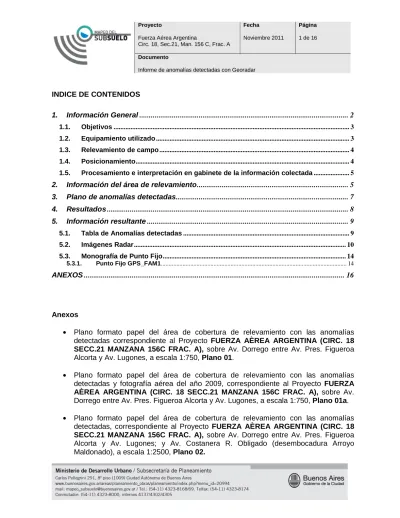

INDICE DE CONTENIDOS
1. Información General
... 2
1.1. Objetivos... 3
1.2. Equipamiento utilizado... 3
1.3. Relevamiento de campo... 4
1.4. Posicionamiento... 4
1.5. Procesamiento e interpretación en gabinete de la información colectada... 5
2. Información del área de relevamiento... 5
3. Plano de anomalías detectadas... 7
4. Resultados
... 8
5. Información resultante
... 9
5.1. Tabla de Anomalías detectadas... 9
5.2. Imágenes Radar... 10
5.3. Monografía de Punto Fijo... 14
5.3.1. Punto Fijo GPS_FAM1... 14
ANEXOS
... 16
Anexos
• Plano formato papel del área de cobertura de relevamiento con las anomalías
detectadas correspondiente al Proyecto FUERZA AÈREA ARGENTINA (CIRC. 18 SECC.21 MANZANA 156C FRAC. A), sobre Av. Dorrego entre Av. Pres. Figueroa Alcorta y Av. Lugones, a escala 1:750, Plano 01.
• Plano formato papel del área de cobertura de relevamiento con las anomalías
detectadas y fotografía aérea del año 2009, correspondiente al Proyecto FUERZA AÈREA ARGENTINA (CIRC. 18 SECC.21 MANZANA 156C FRAC. A), sobre Av.
Dorrego entre Av. Pres. Figueroa Alcorta y Av. Lugones, a escala 1:750, Plano 01a.
• Plano formato papel del área de cobertura de relevamiento con las anomalías
detectadas, correspondiente al Proyecto FUERZA AÈREA ARGENTINA (CIRC. 18
SECC.21 MANZANA 156C FRAC. A), sobre Av. Dorrego entre Av. Pres. Figueroa
Alcorta y Av. Lugones; y Av. Costanera R. Obligado (desembocadura Arroyo
Maldonado), a escala 1:2500, Plano 02.
• Plano formato papel del área de cobertura de relevamiento con las anomalías
detectadas y fotografía aérea del año 1937, correspondiente al Proyecto FUERZA AÈREA ARGENTINA (CIRC. 18 SECC.21 MANZANA 156C FRAC. A), sobre Av.
Dorrego entre Av. Pres. Figueroa Alcorta y Av. Lugones; y Av. Costanera R. Obligado (desembocadura Arroyo Maldonado), a escala 1:2500, Plano 02a.
• Plano formato papel del área de cobertura de relevamiento con las anomalías
detectadas y fotografía aérea del año 2009, correspondiente al Proyecto FUERZA AÈREA ARGENTINA (CIRC. 18 SECC.21 MANZANA 156C FRAC. A), sobre Av.
Dorrego entre Av. Pres. Figueroa Alcorta y Av. Lugones; y en Av. Costanera R.
Obligado (desembocadura Arroyo Maldonado), a escala 1:2500, Plano 02b
• CD con copia digital del informe, planos detallados y fotos históricas.
1. Información General
Agr. Alejandro Montes Sr. Director de Catastro
A continuación se presenta el Informe de relevamiento con Georadar correspondiente al subsuelo del predio localizado sobre la Av. Dorrego entre Av. Pres. Figueroa Alcorta y Av.
Leopoldo Lugones, Circunscripción 18, Sección 21, Manzana 156C, Fracción A, según información catastral, de la Ciudad Autónoma de Buenos Aires.
El proyecto logró realizarse mediante siete jornadas de trabajo de campo desde fines del mes de Agosto hasta principios del mes de Octubre de 2011.
En términos generales, el relevamiento con Georadar consistió en la coordinación secuencial de tres etapas básicas:
- Relevamiento de campo: aplicación de barridos con Georadar
- Posicionamiento y topografía: levantamiento en campo de los puntos correspondientes a la información colectada con Georadar, y de los rasgos de superficie particulares del terreno.
- Gabinete: procesamiento de las coordenadas e interpretación de la información colectada en campo.
Respecto a la tecnología utilizada, el equipamiento de Georadar representa una técnica de prospección para el estudio no invasivo del subsuelo, así como un método indirecto de obtención de información.
Por lo tanto, no debe ser considerada su aplicación como la garantía de una exacta
localización de las utilidades enterradas ni de la detección total de las mismas, sino que los
resultados obtenidos deben ser siempre apreciados como estimaciones de distinto grado de
probabilidad de hallazgo, ya que puede haber más de una explicación para una anomalía dada.
La calidad de la imagen radar responde al contraste dieléctrico entre el suelo y los elementos enterrados – principal condicionante-, pudiéndose obtener así resultados buenos, regulares o malos; asociándose estos últimos generalmente a un bajo contraste dieléctrico entre el suelo y estructuras no metálicas, a utilidades de reducido tamaño como la fibra óptica o a una alta conductividad del suelo impidiendo la reflexión de los objetos enterrados, entre otras.
La dinámica del georadar consiste en la emisión electromagnética de pulsos transitorios (duración limitada) que penetran el subsuelo, y en la recepción de los rebotes de onda para generar una imagen radar, cuya definición es función del comportamiento de la señal emitida que interactúa con los distintos objetos, estructuras, componentes y condiciones del suelo que alcanza a su paso.
Respecto de la interpretación de las imágenes radar, cabe aclarar que no es posible realizar una lectura directa ni determinante de los diámetros de las anomalías detectadas.
En la actualidad, tecnologías de esta clase son las disponibles en el mundo para este tipo de estudios, contribuyendo con la minimización de los riesgos e incertidumbres en tareas de planificación y excavación.
1.1. Objetivos
- Prospección del subsuelo mediante aplicación de Georadar sobre el Predio perteneciente a Fuerza Aérea Argentina, con el fin de detectar indicios del trazado del Arroyo Maldonado, tanto como su localización geográfica correspondiente y la estimación de su profundidad.
- Elaboración del plano de anomalías detectadas como resultado final 1.2. Equipamiento utilizado
DETECCIÒN
- GEORADAR RAMAC X3M; Arreglo de antena de 100 MHz, 250 MHz y 500 MHz Unidad electrónica y de control X3M, módulo operativo monitor XV11 para almacenamiento y visualización inmediata sin post proceso de la información relevada, arnés de avance por rueda odométrica.
TOPOGRAFÍA
- Estación Total KOLIDA 440R. Precisión 2”
- GPS Topcon, GR- 3 de doble frecuencia, con trípode y bastón.
1.3. Relevamiento de campo
Reconocimiento previo del área para llevar a cabo la planificación del relevamiento
Calibración de los parámetros del radar: intervalos de muestreo de 2 cm y 5 cm.
Definición de grillas de relevamiento: marcación en el terreno de los baselines (líneas de referencia para grupo de perfiles a barrer) en sentido longitudinal y transversal a la traza buscada del Arroyo Maldonado.
Equidistancia entre perfiles de relevamiento: definida en función de las particularidades del proyecto (disposición espacial del terreno, tipo de objeto a detectar, extensión de los baselines)
Prospecciones con Georadar: se barrieron las mismas zonas con distintas antenas para agotar el umbral de los resultados y su posterior comparación.
Definición de 3 áreas de relevamiento, constituidas por un total de 177 perfiles
relevados.
1.4. Posicionamiento
Las tareas de posicionamiento topográfico de los relevamientos con Georadar consistieron en el levantamiento de los puntos correspondientes, tomando como base de referencia el plano definido como Levantamiento Planimétrico Fuerza Aérea Argentina, a escala 1:1000, provisto por la Dirección de Catastro.
La metodología de las tareas de posicionamiento topográfico representó las siguientes etapas de trabajo:
• Reconocimiento previo del terreno, identificación de los posibles puntos a levantar y
las zonas óptimas para fijar estaciones y localización de puntos fijos.
• Materialización de los puntos de Estación Total y del punto fijo mediante estacas en
el terreno.
• Levantamiento con Estación Total de baselines y rasgos del terreno presentes en el
plano de referencia.
• Medición de punto fijo con GPS.
• Levantamiento de baselines con GPS.
Asimismo, como algunos sectores del relevamiento se posicionaron mediante tecnología GPS, se tomó un punto en modo estático como base para la corrección de las coordenadas de los puntos de baselines, obtenidas en modo cinemático. Este punto fue denominado como Punto Fijo GPS_FAM1
El punto fijo, tomado como base, se midió con una antena GPS – GR3, a través del modo
estático, con un tiempo de medición aproximado de media hora. La corrección de sus
coordenadas fue calculada a partir del punto IGM1, de coordenadas conocidas, ubicado en
las instalaciones del Instituto Geográfico Nacional de Argentina (IGN). Esta estación pertenece a la Red SIRGAS (Sistema de Referencia Geocéntrico para las Américas), y sus coordenadas Geodésicas corresponden al sistema POSGAR 07 (Época 2006.632). Los datos medidos se procesaron con un intervalo de 5’’, con los programas nativos del instrumental Topcon Tools. Las coordenadas resultantes fueron transformadas al Sistema de Coordenadas Gauss Krugger- 1991.
Las profundidades estimadas, expresadas en unidad de metros, se encuentran definidas tomando como plano de referencia el nivel del terreno natural de la zona bajo estudio.
1.5. Procesamiento e interpretación en gabinete de la información colectada
Definición y aplicación de secuencia de filtrado a toda imagen radar colectada mediante el software Object Mapper 1.0.13.
Interpretación de la información del subsuelo: se analizan las variaciones o anomalías observadas según el comportamiento promedio o “normal” de cada imagen radar para esa zona. Se define así una anomalía como índice de variación.
Detección de anomalías relevantes según el objetivo buscado, demarcación de las mismas sobre la imagen radar, con “picks” distintivos, en función de la probabilidad de hallazgo.
La probabilidad de hallazgo de una anomalía dada, es función de múltiples variables, entre las cuales se distinguen las siguientes:
Calidad de imagen obtenida; es condición de la penetración de la señal electromagnética y por el grado de definición de la información del subsuelo según el brillo y contraste observado.
Disposición espacial de la anomalía; hace referencia a la posibilidad de continuidad de la anomalía a través de los perfiles, como así también a su localización y a su morfología resultante.
Fuente de datos externa; análisis y contrastación de la información con fotografías aéreas históricas de diferentes años, así como los detalles de superficie que se relevaron en la zona bajo estudio.
Exportación de archivos “Picks” de anomalías detectadas a formato DXF, y posterior tratamiento en Autocad para incorporarlos al plano de anomalías detectadas.
2. Información del área de relevamiento
El desarrollo del trabajo en el área bajo estudio, implicó el establecimiento de dos zonas de relevamiento, de distinta importancia relativa.
Además del criterio de espacialidad disponible, la elección de las áreas de relevamiento se
definió en función del análisis de la zona a través del estudio de fotografías aéreas de
distintos años (1937, 1965, 1978 y 2009), del estudio de la información de infraestructura de
servicios existente provistas a esta subsecretaria - en el marco de otro proyecto realizado - por la Unidad Proyectos Especiales Arroyo Maldonado (UPEAM), y teniendo en cuenta la ubicación y distancia relativa del predio con la desembocadura visible del Arroyo Maldonado en el Río de la Plata.
La primera zona bajo estudio comprendió los relevamientos efectuados dentro del predio perteneciente a Fuerza Aérea Argentina, sito en Av. Dorrego entre Av. Leopoldo Lugones y Av. Pres. Figueroa Alcorta; mientras la segunda zona se delimitó sobre la acera de la Av.
Costanera Rafael Obligado correspondiente al sector de la desembocadura del arroyo Maldonado.
Tal como observa en la Ilustración I correspondiente a la primera zona, se lograron relevar distintos sectores con georadar, según la disponibilidad espacial característica de la zona y de los diferentes elementos que se encuentran en el predio (árboles, estructuras edilicias, elementos sobre el suelo que se presentan como obstáculos para el relevamiento).
Asimismo, se ha trabajado de manera tal que haya una superposición de áreas relevadas con los distintos arreglos de antena (
100 MHz, 250 MHz y 500 MHz),con el objetivo de ampliar al máximo el umbral de resultados posibles según el equipo disponible.
Ilustración I: Área relevada predio Fuerza Aérea Argentina
La Ilustración II muestra el área relevada en la segunda zona de estudio correspondiente a la desembocadura del arroyo. Aquí, la prospección se realizó con el objetivo de lograr una aproximación al patrón de la utilidad entubada, como punto de partida para la comparación de los resultados obtenidos en los barridos realizados dentro del predio.
Ilustración II: Área relevada en Av. Costanera sobre la desembocadura del Arroyo
La superficie total relevada para el presente proyecto es de 5378,60m², según lo establecido por el Equipo de Posicionamiento y Topografía: La superficie relevada dentro del predio de la Fuerza Aérea Argentina comprendió un total de 4890,88m² y sobre la vereda de Av. Costanera en la desembocadura del arroyo es de 487,72m².
3. Plano de anomalías detectadas
La construcción del Plano de anomalías detectadas, mediante aplicación de tecnología de Georadar y detector electromagnético, constituye la etapa final del relevamiento, para proporcionar los resultados obtenidos.
El plano entregado en formato CAD, contiene la georreferenciación de las anomalías
detectadas de la zona bajo estudio. En la tabla 1 que se presenta en el Anexo, Tabla de
Anomalías Detectadas, se definieron los principales atributos de las mismas: la descripción de la anomalía, la profundidad estimada (m), y el tipo de frecuencia (MHz) utilizada.
5.1. Tabla de anomalías detectadas.
Asimismo, el plano presenta los rasgos georreferenciados de la superficie según las tareas realizadas por Equipo de Posicionamiento y Topografía.
Ver anexos: Planos CAD Proyecto Fuerza Aérea Argentina
4. Resultados
A partir de los relevamientos con georadar en el predio perteneciente a Fuerza Aérea Argentina, se han obtenido mediante aplicación de tecnología de georadar, con arreglo de antena de 250 MHz-, resultados con carácter no definitivo, pudiéndose estimar como buenos a regulares según la calidad de la imagen radar.
Las antenas de 100 y 500 MHz no han presentado buena calidad de imagen radar susceptible de ser analizadas, ya que la penetración alcanzada de la señal electromagnética no fue suficiente para generar buena definición de la imagen.
A partir de la interpretación de las imágenes radar obtenidas con antena de 250 MHz, según el brillo y contraste observado, así como la continuidad de las anomalías entre los perfiles relevados, se lograron detectar anomalías que responden a dos patrones distintos de configuración de una anomalía dada: anomalías planares y anomalías lineales.
Como puede observarse en el Radargrama Nº 3 y Radargrama Nº 4, las anomalías planares se refieren a aquellas variaciones observadas con una disposición espacial plana.
En cambio, se denomina anomalías lineales a aquellas variaciones que se disponen con forma circular atravesando los perfiles de relevamiento aludiendo a patrón de tubería. Ver Radargrama Nº 1
Tal como se observa en el plano adjunto, mediante el relevamiento en el área de estudio, se logró determinar un total de 4 anomalías, definiéndolas como L1, L2 L3 y L4 debido a su configuración en forma de áreas.
Resulta destacable que todas ellas se encuentren a similares profundidades respecto al nivel natural del terreno, así como por los tipos de patrones que presentan; que podrían indicar la presencia de alguna utilidad enterrada, como en el caso de las anomalías lineales;
o de algún cambio de material, como presencia de agua en el caso de las anomalías planares. Sin embargo, la presencia de árboles característicos del predio, podrían generar resultados confusos a la hora de contemplar las anomalías lineales.
En el área correspondiente a la zona de desembocadura del Arroyo Maldonado, sobre
vereda de Av. Costanera, las imágenes radar no han logrado reflejar ningún resultado ya
que la penetración de la señal electromagnética fue desfavorable.
El plano adjunto en formato digital provee información del área de estudio mediante fotografías aéreas históricas dispuestas en distintas capas, para su comparación con la actualidad, con las anomalías detectadas y las trazas estimadas del Arroyo. Asimismo, puede observarse las áreas y perfiles barridos con los distintos arreglos de antenas, además de las distancias medidas desde éstas hacia estructuras físicas, tales como edificaciones y alambrados, con el fin de obtener una ubicación aproximada de las anomalías detectadas.
Por lo tanto, a pesar de presentar una buena calidad en la imagen radar y de la detección de anomalías en los lugares indicados, los resultados obtenidos no afirmarían fehacientemente el carácter de las anomalías, por lo que se recomienda efectuar distintos sondeos para corroborar la presencia de utilidades enterradas, como implica todo trabajo de prospecciones con georadar.
5. Información resultante
5.1. Tabla de Anomalías detectadas
NOMBRE
PROFUNDIDAD
(m) DESCRIPCIÓN
FRECUENCIA (MHz)
L1 2.30 Reflector lineal 250
L2 2.00 Reflector planar 250
L3 2.00 Reflector lineal 250
L4 2.00 Reflector planar 250
5.2. Imágenes Radar
Radargrama Nº 1: Imagen Georadar X3M, 250 MHz, perteneciente a la anomalía considerada como reflector lineal definida como L1, con un intervalo de muestreo de 5 cm
Radargrama Nº 2: Imagen Georadar X3M, 250 MHz, perteneciente a la anomalía considerada como reflector lineal definida como L1, con un intervalo de muestreo de 2 cm
Radargrama Nº 3: Imagen Georadar X3M, 250 MHz, perteneciente a la anomalía planar definida como L2, con intervalo de muestreo de 5 cm
Radargrama Nº 4: Imagen Georadar X3M, 250 MHz, perteneciente a la anomalía planar definida como L2, con intervalo de muestreo de 2 cm
Radargrama Nº 5: Imagen Georadar X3M, 250 MHz, perteneciente a la anomalía definida como L3, considerada como reflector lineal
5.3. Monografía de Punto Fijo 5.3.1. Punto Fijo GPS_FAM1
FICHA DE CAMPO
Proyecto:
Fuerza Aérea Argentina
Circ. 18 Secc. 21 Manzana 156 c Fracc. A Nombre del Punto: GPS_FAM1
Fecha de levantamiento: 22/07/2011
Ubicación: Av. Dorrego entre Av. Pres. Figueroa Alcorta y Av. Lugones Coordenadas
Sistema: 1991 (GK-BsAs1991) Sistema: POSGAR Zona 6
Datum: Campo Inchauspe Datum: WGS84
PLANAS GEODESICAS PLANAS GEODESICAS
(N) Y: 107267,842 m LAT: 34°33'51,08725S (N) Y: 6174858,014m LAT: 34°33'49,47501S (E) X: 104301,062 m LONG: 58°24'57,00199W (E) X: 6370009,289 m LONG: 58°24'59,15354W
Z: 8,927 m COTA: 8,927 m Z: 20,289 m COTA: 20,289 m
Fotos
Croquis
