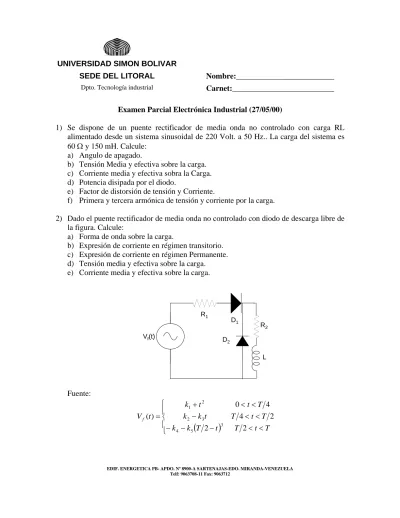

Examen Parcial Electrónica Industrial (27/05/00)
1) Se dispone de un puente rectificador de media onda no controlado con carga RL alimentado desde un sistema sinusoidal de 220 Volt. a 50 Hz.. La carga del sistema es 60 Ω y 150 mH. Calcule:
a) Angulo de apagado.
b) Tensión Media y efectiva sobre la carga.
c) Corriente media y efectiva sobra la Carga.
d) Potencia disipada por el diodo.
e) Factor de distorsión de tensión y Corriente.
f) Primera y tercera armónica de tensión y corriente por la carga.
2) Dado el puente rectificador de media onda no controlado con diodo de descarga libre de la figura. Calcule:
a) Forma de onda sobre la carga.
b) Expresión de corriente en régimen transitorio.
c) Expresión de corriente en régimen Permanente.
d) Tensión media y efectiva sobre la carga.
e) Corriente media y efectiva sobre la carga.
R1
R2
L Vf(t)
D1 D2
Fuente:
( )
⎪⎩
⎪⎨
⎧
<
<
−
−
−
<
<
−
<
<
+
=
T t T t T k k
T t T t
k k
T t t
k t
Vf
2 2
2 4
4 0
) (
3 5
4
3 2
2 1
EDIF. ENERGETICA PB- APDO. Nº 8900-A SARTENAJAS-EDO. MIRANDA-VENEZUELA Telf: 9063708-11 Fax: 9063712
Hz.. La Resistencia e Inductancia son de 60 Ω y 150 mH respectivamente. Calcule:
a) Forma de onda sobre la carga.
b) Angulo de apagado.
c) Tensión Media y efectiva sobre la carga.
d) Corriente media y efectiva sobra la Carga.
e) Potencia disipada por el diodo. Si Vto = 1.5 V y Rd = 12 mΩ f) Factor de distorsión de tensión y Corriente.
2) Si se coloca un diodo de descarga libre al puente de la figura 1:
a) Expresión de corriente en régimen transitorio.
b) Expresión de corriente en régimen Permanente.
c) Tensión media y efectiva sobre la carga.
Fuente:
⎪⎪
⎪
⎩
⎪⎪
⎪
⎨
⎧
<
<
−
<
<
− +
<
<
=
T t V
t T t
V V
t t
t V
T
T T
T
T
f
2
2 4
4
4 2
2
) 2 (
2 T 0 8V
) (
R
L Vf(t)
D
Figura 1
EDIF. ENERGETICA PB- APDO. Nº 8900-A SARTENAJAS-EDO. MIRANDA-VENEZUELA Telf: 9063708-11 Fax: 9063712
Examen Parcial Electrónica Industrial (20/10/01)
1) Se dispone de un puente rectificador de media onda no controlado con carga RL de la figura 1. El puente es alimentado desde un sistema sinusoidal con Tensión pico de 311.13 Volt. a 50 Hz.. La Resistencia e Inductancia son de 60 Ω y 150 mH respectivamente. Calcule:
a) Forma de onda sobre la carga.
b) Angulo de apagado.
c) Tensión Media y efectiva sobre la carga.
d) Corriente media y efectiva sobra la Carga.
e) Potencia disipada por el diodo. Si Vto = 1.5 V y Rd = 12 mΩ f) Factor de distorsión de tensión y Corriente.
2) Para el puente de la figura 2. Determine:
a) Expresión de corriente en régimen transitorio.
b) Expresión de corriente en régimen Permanente.
c) Corriente para el ángulo de Encendido y T/2 en régimen permanente d) Tensión media y efectiva sobre la carga.
Carga: R = 60 Ω L = 150 mH Vf = 2V cos
(
ωt−a)
a =1.57080rad.R
L Vf(t)
D
R
L Vf(t)
α
Figura 1 Figura 2
EDIF. QUIMICA Y PROCESOS PISO 3 OFC. 330- APDO. Nº 8900-A SARTENAJAS-EDO. MIRANDA-VENEZUELA Telf: 9063576-11 Fax: 9063576
a 60 Hz. La Resistencia e Inductancia son de 50 Ω y 230 mH respectivamente. Calcule:
a) Forma de onda sobre la carga.
b) Angulo de apagado.
c) Tensión Media y efectiva sobre la carga.
d) Corriente media y efectiva sobra la Carga.
e) Potencia disipada por el diodo. Si Vto = 1.5 V y Rd = 12 mΩ f) Factor de distorsión de tensión y Corriente.
(15 PTOS.) 2) Si se coloca un diodo de descarga libre al puente de la figura 1:
a) Expresión de corriente en régimen transitorio.
b) Expresión de corriente en régimen Permanente.
c) Tensión media y efectiva sobre la carga.
(15 PTOS.) Fuente:
⎪⎪
⎩
⎪⎪
⎨
⎧
<
<
−
<
<
<
<
=
T t V
t V
t t
t V
T
T T
T
f
2
2 4
0 4
T 2V )
(
R
L Vf(t)
D
Figura 1
EDIF. ENERGETICA PB- APDO. Nº 8900-A SARTENAJAS-EDO. MIRANDA-VENEZUELA Telf: 9063708-11 Fax: 9063712
Examen Parcial Electrónica Industrial (25/05/05)
1) Se dispone de un puente rectificador de media onda no controlado con carga RL de la figura 1. El puente es alimentado desde un sistema sinusoidal con Tensión pico de 311.13 Volt. a 50 Hz. Y desfazaje de π 3en adelanto La Resistencia e Inductancia son de 60 Ω y 150 mH respectivamente. Calcule:
a) Forma de onda sobre la carga.
b) Angulo de apagado.
c) Tensión Media y efectiva sobre la carga.
d) Corriente media y efectiva sobra la Carga.
e) Potencia disipada por el diodo. Si Vto = 1.5 V y Rd = 12 mΩ f) Factor de distorsión de tensión y Corriente.
2) Para el puente de la figura 2. Determine:
a) Expresión de corriente en régimen transitorio.
b) Expresión de corriente en régimen Permanente.
c) Corriente para el ángulo de Encendido y T/2 en régimen permanente d) Tensión media y efectiva sobre la carga.
Carga: R = 60 Ω L = 223 mH
⎪⎪
⎪
⎩
⎪⎪
⎪
⎨
⎧
<
<
−
≤
⎟ ≤
⎠
⎜ ⎞
⎝⎛ −
−
≤
≤
=
T T t
V
t T T t T
T V V
t T V
t Vf
2
2 4
4 4
0 4 )
(
R
L Vf(t)
D
R
L Vf(t)
α
Figura 1 Figura 2
