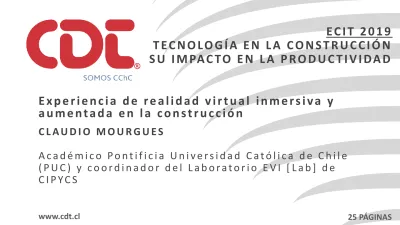

E C I T 2 0 1 9 T E C N O L O G Í A E N L A C O N S T R U C C I Ó N S U I M PA C T O E N L A P R O D U C T I V I D A D

E x p e r i e n c i a d e r e a l i d a d v i r t u a l i n m e r s i v a y a u m e n t a d a e n l a c o n s t r u c c i ó n

www.cdt.cl

C L A U D I O M O U R G U E S

A c a d é m i c o P o n t i f i c i a U n i v e r s i d a d C a t ó l i c a d e C h i l e ( P U C ) y c o o r d i n a d o r d e l L a b o r a t o r i o E V I [ L a b ] d e C I P Y C S

(2)

Revisión de Proyectos en

Ambientes Inmersivos de

Realidad Virtual

Coordinador de Laboratorio de Realidad Virtual Inmersiva y Aumentada Profesor Asociado

Departamento de Ingeniería y Gestión de la Construcción Escuela de Ingeniería

Pontificia Universidad Católica de Chile

Encuentro Construcción Instituciones Técnicas de Educación Superior

11 de Octubre, Santiago [email protected], @claudiomourgues, www.cipycs.cl

(3)

(4)

CIPYCS: Centro Interdisciplinario para la Productividad y

Construcción Sustentable

Equipo compuesto por:

• 7 universidades

• 12 centros de investigación y desarrollo

• _{5 empresas de innovación en construcción} • _{3 aliados estratégicos internacionales} • _{6 empresas patrocinadoras}

(5)

CIPYCS: Centro Interdisciplinario para la Productividad y

Construcción Sustentable

4 unidades de I+D:

Tecnologías smart, realidad virtual, BIM y construcción 4.0

Productividad, sistemas constructivos e industrialización

Nuevos materiales, desarrollo de productos, ensayos y desempeño Sustentabilidad, mercado, política

(6)

EVI Lab: Laboratorio de Experiencias Virtuales

Inmersivas y Aumentadas

Captura de realidad

Captura de información por medio de imágenes, con drones profesionales, para

generar levantamientos de terreno, modelos virtuales, fotografía 360°y/o

estudios de obra

Desarrollo prototipos virtuales modulares

Modularización de elementos y diseño incremental por el método de diseño para

la manufactura y montaje, a través de prototipos virtuales de soluciones

disponibles

Pilotaje y Tour virtual de proyectos inmobiliarios

Modelación virtual de departamentos piloto, layouts de obras, componentes de edificaciones u otros, incluyendo sistemas que permitan interactuar con los modelos

(7)

EVI Lab: Laboratorio de Experiencias Virtuales

Inmersivas y Aumentadas

Facilitar sesiones de trabajo con apoyo de experiencias virtuales

Utilizando modelos virtuales y espacios inmersivos, el equipo experto de EVI lab podrá guiar y facilitar sesiones de toma de

decisiones, sesiones de diseño integrado, sesiones de revisión de ingeniería u otras.

Simuladores y plataformas de capacitación a medida:

EVI lab puede replicar equipos complejos, desarrollando controles e instrumentación

tipo, junto a un sistema virtual que simula con precisión el funcionamiento de

diversos equipos y maquinarias

Estudios y consultoría de madurez BIM:

EVI lab realiza entrevistas a la organización y visitas a instancias de diseño o uso de

BIM para analizar las capacidades de la empresa, sus competencias, las prácticas

que lleva a cabo y su potencial, identificando considerables oportunidades

(8)

(9)

(10)

(11)

Digitalización de la Construcción

• Proyecto de construcción altamente digitalizado y

conectado, lo que permite un alto nivel de control/monitoreo y automatización de procesos.

• Incluye no sólo los procesos de terreno sino que toda la

cadena de valor.

• Este control y automatización da una alta autonomía al sistema productivo.

• Representación, interacción y experimentación con

opciones de productos, procesos y organizaciones

• Traspaso de datos e información desde formato análogo a digital

• Uso de la capacidad de

procesamiento en la nube para apoyar múltiples procesos

Construcción 4.0 Smart Site Simulación y

modelación

Digitalización y virtualización

(12)

Desafíos y Oportunidades de la Digitalización en la

Construcción

• Resistencia al cambio

• Presiones por reducción de fuerza

laboral

• Necesidad de capacitación

• Interoperabilidad y estandarización

• Seguridad y privacidad

• Cambio cultural

• Automatizar procesos

• Integrar procesos

• Aplicar inteligencia artificial

• Mejorar eficiencias

• Nuevas formas de interactuar

(13)

(14)

Tecnologías de Realidad Virtual

(15)

Realidad Virtual (VR)

• Simulación de elementos reales en

un ambiente virtual completamente aislado de la realidad

• Tecnología con mayor grado de

inmersión

• Tecnología con menor grado de

libertad de movimiento

• Ejemplos de dispositivos: HTC VIVE,

(16)

Realidad Aumentada (AR)

• Elementos virtuales superpuestos a la

realidad, los cuales no interactúan con ésta

• Tecnología con menor grado de

inmersión

• Tecnología con mayor grado de

libertad de movimiento

• Dispositivos relevantes: Smartphones,

(17)

Realidad Mixta (MR)

• Elementos virtuales superpuestos

a la realidad, los que interactúan con ésta

• Tecnología con grado de inmersión

medio

• Tecnología con grado de libertad

medio

• Ejemplos de dispositivos:

Microsoft Hololens, Magic Leap, Meta 2

(18)

Revisión de Proyectos en Ambientes

Inmersivos de Realidad Virtual

(19)

Revisión de Proyectos en Ambientes Inmersivos de

Realidad Virtual

• Modelo BIM → Experiencia VR

• Set de Herramientas para el apoyo de revisión BIM

• Espacios virtuales multi usuario

(20)

Revisiones Inmersivas en VR: Recorridos

• Movimiento manual por la totalidad del

modelo 3D

• Interacciones programables con objetos

y estructuras del modelo

• Movimiento instantáneo a puntos de

interés predefinidos

• Interfaz corresponde a corte transversal

(21)

Revisiones Inmersivas en VR: Anotaciones

• Marcas predefinidas: Texto, formas,

colores.

• Persistencia de información de sesión a

sesión

• Exportación de información de marcas

dejadas en VR

• Útil para comunicar problemas del

(22)

Revisiones Inmersivas en VR: Mediciones

• Medición asistida en 3 ejes

ortogonales

• Persistencia de mediciones de

sesión en sesión

• Útil para evaluar cumplimientos de

requerimientos y apoyar toma de decisiones

(23)

Revisiones Inmersivas en VR: Fotografías

• Capturas directas de lo que

el usuario ve

• Guardadas en carpetas

externas para facilidad de exportación y uso

• Galería fotográfica dentro de

(24)

Revisiones Inmersivas en VR: Multiusuario

• Espacio VR es compartible

con otros usuarios de la aplicación

• Interacciones con otros

usuarios mediante

anotaciones, mediciones y punteros

(25)

Revisión de Proyectos en

Ambientes Inmersivos de

Realidad Virtual

Coordinador de Laboratorio de Realidad Virtual Inmersiva y Aumentada Profesor Asociado

Departamento de Ingeniería y Gestión de la Construcción Escuela de Ingeniería

Pontificia Universidad Católica de Chile

Encuentro Construcción Instituciones Técnicas de Educación Superior

11 de Octubre, Santiago [email protected], @claudiomourgues, www.cipycs.cl
