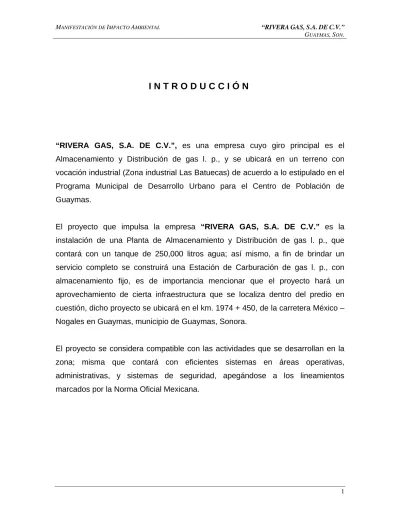

I N T R O D U C C I Ó N
“RIVERA GAS, S.A. DE C.V.”, es una empresa cuyo giro principal es el
Almacenamiento y Distribución de gas l. p., y se ubicará en un terreno con
vocación industrial (Zona industrial Las Batuecas) de acuerdo a lo estipulado en el
Programa Municipal de Desarrollo Urbano para el Centro de Población de
Guaymas.
El proyecto que impulsa la empresa “RIVERA GAS, S.A. DE C.V.” es la
instalación de una Planta de Almacenamiento y Distribución de gas l. p., que
contará con un tanque de 250,000 litros agua; así mismo, a fin de brindar un
servicio completo se construirá una Estación de Carburación de gas l. p., con
almacenamiento fijo, es de importancia mencionar que el proyecto hará un
aprovechamiento de cierta infraestructura que se localiza dentro del predio en
cuestión, dicho proyecto se ubicará en el km. 1974 + 450, de la carretera México –
Nogales en Guaymas, municipio de Guaymas, Sonora.
El proyecto se considera compatible con las actividades que se desarrollan en la
zona; misma que contará con eficientes sistemas en áreas operativas,
administrativas, y sistemas de seguridad, apegándose a los lineamientos
marcados por la Norma Oficial Mexicana.
I.
DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL
RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1. PROYECTO: elaborar e insertar en éste apartado un croquis, donde se señalen las características de la ubicación del proyecto.
Se anexa fotografía aérea
1. Nombre del proyecto
Planta de Almacenamiento y Distribución de gas l. p., y Estación de Carburación con almacenamiento fijo.
2. Ubicación del proyecto
Kilómetro 1974 + 450, de la carretera México – Nogales, municipio de Guaymas, Estado de Sonora.
3. Tiempo de vida útil del proyecto
• Duración total
Se estima que la duración de instalación de la empresa llevando a cabo las actividades de preparación del sitio y construcción se realizará en un periodo aproximado de diez meses.
El tiempo de operación se estima entre 40 ó 50 años, dependiendo en gran parte de la demanda del combustible en la zona, así como del mantenimiento de instalaciones.
4. En caso de que el proyecto que se somete a evaluación se vaya a construir en varias etapas, justificar esta situación
El presente estudio contempla la totalidad del proyecto en una sola fase, con una duración aproximada de diez meses. Este período involucra las actividades necesarias para el acondicionamiento de la totalidad de las instalaciones para las operaciones adecuadas de la Planta de Almacenamiento y Distribución de gas l. p. y Estación de Carburación con almacenamiento fijo.
Para la realización del proyecto, se adquirieron dos terrenos, identificados e inscritos en el registro público de la propiedad y de comercio de Sonora, bajo los números 7,594, libro 46 con una superficie de 6,400.00 m2 y número 29,885, volumen 97, sección I (primera) con una superficie de 3,100.00 m2 respectivamente; ambos localizados en la jurisdicción del municipio de Guaymas y de los que se cuenta con un contrato de compra – venta entre la Señora Guillermina Valle Pedrozo como la parte vendedora y por una segunda parte, la Sociedad Mercantil denominada “Rivera Gas, S.A. de C.V.”, representada por su administrador único el Dr. Francisco Javier Rivera Yepiz, como la parte compradora, ambos terrenos suman una superficie total de 9,500.00 m2. Se anexa documento
I.2. PROMOVENTE
1. Nombre o razón social
“RIVERA GAS, S.A. DE C.V.”
En el presente estudio se exhibe el testimonio del acta constitutiva de la sociedad mercantil promotora del presente proyecto en el anexo de aspectos legales.
2. Registro Federal de Contribuyentes del promovente
3. Nombre y cargo del representante legal (anexar copia certificada del poder respectivo en su caso)
Representante legal
4. Dirección del promovente para recibir u oír notificaciones
Protección de datos personales LFTAIPG"
Protección de datos personales LFTAIPG"
I.3 RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL.
1. Nombre o razón social
2. Registro Federal de Contribuyentes o CURP
3. Nombre del responsable técnico del estudio, Registro Federal de Contribuyentes, Número de Cédula Profesional
4. Dirección del responsable técnico del estudio
Protección de datos personales LFTAIPG"
Protección de datos personales LFTAIPG"
Protección de datos personales LFTAIPG" "Protección de datos personales LFTAIPG"
II.
DESCRIPCIÓN DEL PROYECTO
II.1. Información general del proyectoLa empresa “RIVERA GAS, S.A. DE C.V.”, proyecta instalar una Planta de Almacenamiento y Distribución de gas l. p., con una capacidad de 250,000 litros agua; así mismo, en su lindero sureste instalará una Estación de Carburación de gas l. p., con almacenamiento fijo.
A fin de realizar el presente proyecto la empresa adquirió mediante un contrato de compra – venta dos fracciones de terreno, identificados e inscritos en el registro público de la propiedad y de comercio de Sonora, ambos localizados en el municipio de Guaymas, mismos que dan una superficie total de 9,500 m2, así mismo, se hará un aprovechamiento de unas construcciones edificadas dentro del mismo predio, que serán parte del proyecto. Principalmente la operación de la empresa consistirá en: recepción de gas, el almacenamiento y el trasiego a pipas y cilindros para el suministro a los usuarios.
En este tipo de instalaciones no existen procesos de transformación de materias primas, productos o subproductos, ya que el gas l. p., solo pasa de un recipiente a otro.
TABLA 1 MATRIZ DE ACTIVIDADES DE LOS PROYECTOS PETROLEROS TERRESTRES, SOBRE LOS COMPONENTES AMBIENTALES DE UN SISTEMA AMBIENTAL PARTICULAR
OBRA TIPO
ETAPAS DE DESARROLLO
(UNA SOLA FASE, ABARCANDO LAS ACTIVIDADES DE PREPARACIÓN, CONSTRUCCIÓN, OPERACIÓN Y MANTENIMIENTO, CON UNA DURACIÓN DE 10
MESES) TERRESTRE PREPARACIÓN
DEL SITIO CONSTRUCCIÓN
OPERACIÓN Y MANTENIMIENTO ABANDONO INSTALACI Ó N DE UNA PLANTA DE ALMACENA MIENTO Y DISTRIBUCIÓN DE G AS L. P., Y ESTACIÓN DE CARBURACI ÓN DE GAS L. P., C O N ALMACE NA MIENTO FIJ O -LIMPIEZA Y DESENRAICE EN ÁREA DE ALMACENAMIENTO Y CONSTRUCCIONES -COMPACTACIÓN SOBRE TERRENO NATURAL -TRANSPORTE DE MAQUINARIA Y EQUIPO DE TRABAJO APROVECHAMIENTO DE LAS CONSTRUCCIONES AHÍ EDIFICADAS. CIMENTACIÓN EN BASES DE SUSTENTACIÓN ELECTRIFICACIÓN TENDIDO DE DRENAJE OBRA MECÁNICA TENDIDO DE RED CONTRA INCENDIO
REVISIÓN GENERAL DEL SISTEMA DE SEGURIDAD REVISIÓN DE LA INSTALACIÓN ELÉCTRICA MANTENIMIENTO DE CONEXIONES EN GENERAL VERIFICACIÓN DE LA CONTINUIDAD A TIERRAS (TUBERÍAS) REMPLAZO DE EQUIPO DETERIORADO REVISIÓN DE INSTALACIONES REVISIÓN DE INSTALACIONES HIDRÁULICAS
REVISIÓN A LOS TANQUES POR MEDIO DE PRUEBAS UTRASÓNICAS RETIRO Y DESMANTELAMIENTO DEL EQUIPO DE LA SUPERFICIE AFECTADA
II.1.1 Naturaleza del proyecto
El proyecto que tramita la empresa es la instalación y operación de una Planta de Almacenamiento y Distribución de gas l. p., con capacidad de 250,000 litros agua, así mismo, contará con Estación de Carburación de gas l. p., con almacenamiento fijo, es importante mencionar que se hará un aprovechamiento de construcciones edificadas dentro del mismo predio. Dicho proyecto, se ubicará en el kilómetro 1974 + 450, de la carretera México – Nogales, municipio de Guaymas, Sonora.
La Planta de Almacenamiento y Distribución de gas l. p., es un sistema fijo y permanente, que mediante las instalaciones apropiadas permite el trasiego y manejo seguro del gas. En lo referente a la actividad de la Estación de Carburación de gas l. p., con almacenamiento fijo, será el abastecimiento de gas licuado de petróleo a vehículos que manejen gas como carburante, almacenándolo en recipientes especiales para contener gas l. p.
En la Planta de Almacenamiento y Distribución de gas l. p., y Estación de Carburación de gas l. p., con almacenamiento fijo, no existen procesos de transformación de materias primas, productos o subproductos, ya que el gas l. p., solo pasa de un recipiente a otro Las principales áreas donde se manejará el combustible gas l. p., son:
1. Recepción de semiremolques 2. Suministro de autotanques 3. Tomas de suministro 4. Tomas de recepción 5. Muelle de llenado
6. Estación de Carburación de gas l. p., con almacenamiento fijo. (Se anexan croquis de cotas y distribución general)
Las etapas que comprende el proyecto; así como, las actividades que se llevarán en cada una se presentan en la tabla 1.
II.1.2. Selección del sitio. Describir los criterios ambientales, técnicos y socioeconómicos, considerados para la selección del sitio.
Como se ha mencionado, el proyecto promueve la instalación de una Planta de Almacenamiento y Distribución de gas l. p., y Estación de Carburación de gas l. p., con almacenamiento fijo. El proyecto obedece a la demanda del combustible en la zona; así como, a la ubicación estratégica del proyecto que además, ha sido proyectado con suficiente amplitud a fin de permitir instalar medidas y dispositivos de seguridad conforme a la normatividad correspondiente.
Por otra parte, de acuerdo a una propuesta de zonificación del Programa Municipal de Desarrollo Urbano del Centro de Población de Guaymas, Sonora; la empresa se instalará dentro un área con actividades de INDUSTRIA, por lo que los usos del suelo no se contraponen a las actividades de la zona y del proyecto.
Así mismo, se cuenta con el Dictamen de Uso del Suelo, con número de oficio: DGIUE / DPCU / 257 – 2006, mismo que fue otorgado por la Dirección de Planeación y Control Urbano del municipio de Guaymas, Sonora.(ver anexo de aspectos legales).
Reconociendo la instalación del proyecto, los criterios técnicos que se han tomado en cuenta para la instalación del proyecto son:
• Cumplir con la NOM-001-SEDG-1996, la cual indica el diseño y construcción de las plantas de almacenamiento, con la finalidad de seguir, prevenir y controlar las acciones referentes al establecimiento de la misma.
• Cumplir con la NOM-003-SEDG-2004, que establece los requisitos técnicos mínimos de seguridad que se deben observar y cumplir en el Diseño y Construcción de Estaciones de gas l. p., para carburación con almacenamiento fijo que se destinan exclusivamente a llenar recipientes con gas l. p., de los vehículos que lo utilizan como combustible. Asimismo se estable el procedimiento para la evaluación de la conformidad correspondiente.
II.1.3. Ubicación física del proyecto y planos de localización
La Planta de Almacenamiento y Distribución de gas l. p., y Estación de Carburación de gas l. p., con almacenamiento fijo, se ubicará en el kilómetro 1974 + 450, de la carretera México – Nogales, municipio de Guaymas, Sonora.
A). Incluir un plano topográfico actualizado, en el que se detallen la o las poligonales y colindantes del o de los sitios donde será desarrollado el proyecto.
El predio donde se instalará la Planta de Almacenamiento y Distribución de gas l. p., y Estación de Carburación de gas l. p., con almacenamiento fijo, se localiza en las coordenadas geográficas:
Latitud Norte: 27º 56’ 57‘’ Longitud Oeste: 110º 51’ 08‘’ Altitud: 54 m s n m Se anexa carta de localización
B). Presentar un plano de conjunto del proyecto con la distribución total de la infraestructura permanente y de las obras asociadas, así como las obras provisionales dentro del predio.
Se presentan croquis a escala de distribución de equipos, para mayor precisión consultar los planos civil, en donde se observan la distribución general de los equipos; así como los proyectos mecánico, eléctrico, sistema contra incendio y planométrico del proyecto
Para el almacenamiento del material de construcción, se utilizaran las construcciones edificadas dentro del predio, de las que se harán un aprovechamiento como parte del proyecto; así mismo, por el momento podrá ser habitada por un velador, para el cuidado del material de construcción.
II.1.4. Inversión requerida
A) Reportar el importe total del capital requerido (inversión + gasto de operación), para el proyecto
Se estima que la inversión será de $3,500,000.00 (tres millones quinientos mil pesos)
B) Precisar el periodo de recuperación del capital, justificándolo con la memoria de cálculo respectiva
C) Especificar los costos necesarios para aplicar las medidas de prevención y mitigación
Entre las medidas de prevención que comprende el proyecto se considera el sistema contra incendio y seguridad, así como la aplicación de medidas de mitigación por lo que se estima una inversión de $210,000.00.
II.1.5. Dimensiones del proyecto
Especifique la superficie total requerida para el proyecto, desglosándola de la siguiente manera:
a) Superficie total del predio ( en m2)
Para la realización del proyecto, se adquirieron dos terrenos, identificados e inscritos en el registro público de la propiedad y de comercio de Sonora, bajo los números 7,594, libro 46 con una superficie de 6,400.00 m2 y número 29,885, volumen 97, sección I (primera) con una superficie de 3,100.00 m2 respectivamente; ambos localizados en la jurisdicción del municipio de Guaymas y de los que se cuenta con un contrato de compra – venta entre la Señora Guillermina Valle Pedrozo como la parte vendedora y por una segunda parte, la Sociedad Mercantil denominada “Rivera Gas, S.A. de C.V.”, representada por su administrador único el Dr. Francisco Javier Rivera Yepiz, como la parte compradora, ambos terrenos suman una superficie total de 9,500.00 m2
b) Superficie a afectar (en m2) con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio
De acuerdo al proyecto civil, la Planta de Almacenamiento y Distribución de gas l. p., y Estación de Carburación de gas l. p., con almacenamiento fijo, ocupará una superficie total de 9,500.00 m2.
El predio es cubierto en su totalidad por pastizales, sin olvidar que actualmente existen unas construcciones dentro del mismo predio, mismas que serán aprovechadas para la realización del proyecto.
c) Superficie ( en m2) para obras permanentes. Indicar su relación , respecto a la superficie total del proyecto
La superficie de las obras permanentes será de 9,500.00 m2 (ver plano civil en anexo de planos donde se describen las áreas del proyecto)
Esta información se ajustará con la siguiente variante.
a) Para proyectos puntuales se deberá proporcionar la superficie total del predio y de la obra o actividad.
El predio, propiedad de la empresa “RIVERA GAS, S.A. DE C.V.”, es de 9,500.00 metros cuadrados y que para la realización del proyecto se aprovecharán en su totalidad.
II.1.6 Uso actual del suelo y/o cuerpo de agua en el sitio del proyecto y en sus colindancias
El sitio de interés se ubicará en el km 1974 + 450, de la carretera México - Nogales, en Guaymas, y presenta uso de suelo industrial. En base al diseño civil y visitas al predio las colindancias del terreno que ocupará el proyecto son las siguientes:
Colindancias de la Planta:
Al Noreste, en 100.00 metros con planta de almacenamiento propiedad de “Gas
Continental del Pacífico” y delimitada con barda de mampostería a 3.00 metros de alto.
Al Noroeste, en 110.00 metros con terreno baldío sin actividad y delimitada con cerca de
malla ciclón a 2.50 metros de alto.
Al Suroeste, en 100.00 metros: 50 m con calle privada s/n y delimitada con cerca de
malla ciclón y contará con una puerta de 10.00 metros de ancho para salida de emergencia y en 50 m con estación de carburación propiedad de Kino Carburación y delimitada con barda de mampostería a 3.00 m de alto.
Al Sureste, en 110.00 metros: 30.00 con estación de carburación propiedad de Kino
Carburación; 25.98 m con estación de carburación propiedad de la misma empresa y con 54.02 m con derecho de vía de la carretera México-Nogales; en todos los tramos delimitada con barda de mampostería a 3.00 m de alto. Contará con una puerta de 10.00 m para el servicio y una puerta de emergencia de 8.00 m de ancho.
Las colindancias del terreno que tendrá la Estación de Carburación son las siguientes:
Al Noreste: en 17.47 m con planta de almacenamiento propiedad de “Gas Continental del
Pacífico” y delimitada con barda de mampostería a 3.00 m de alto.
Al Noroeste: en 25.97 m con planta de almacenamiento propiedad de “Rivera Gas” y
delimitada con cerca de malla ciclón a 2.00 m de alto.
Al Suroeste: en 17.47 m con planta de almacenamiento propiedad de “Rivera Gas” y
delimitada con barda de mampostería a 3.00 m de alto, con oficinas y baños de por medio.
Al Sureste: en 25.97 m con derecho de vía de carretera México Nogales sin delimitación
por ser el lindero de acceso y salida de la estación.
A 200 al Sureste de donde se instalará la planta y la estación de carburación se ubica el océano pacífico y unas vías de ferrocarril.
Las principales actividades conexas que se desarrollan entorno del proyecto en un radio de 500 m son las siguientes:
Al Noreste en 100 m colinda con la planta de almacenamiento de gas l.p., propiedad de
Al Noroeste a 200 m se localiza una Almacenadora de fertilizantes “Almacenadora
Nacional, S.A. de C.V.”
Al Suroeste, en 100.00 metros: 50 m con calle privada s/n y delimitada con cerca de
malla ciclón y contará con una puerta de 10.00 metros de ancho para salida de emergencia y en 50 m con estación de carburación propiedad de Kino Carburación y delimitada con barda de mampostería a 3.00 m de alto.
Al Sureste a 80 m se ubica la planta de gas l.p. “PAGASA, S.A. DE C.V.”
Otras actividades que se desarrollan en un radio mayor son:
Al Noreste, a 800 m se localiza una Estación de Servicio. Al Suroeste, a 1 Km. se ubica la Termoeléctrica Guaymas II.
• Usos de suelo
La empresa cuenta con la Renovación de Factibilidad de Uso de Suelo con número de oficio DGIUE / DPCU / 257 – 2006, otorgado por la Dirección de Planeación y Control Urbano, expedido por el H. Ayuntamiento de Guaymas, Sonora.
• Usos de los cuerpos de agua
Este punto no aplica debido a que durante las actividades normales del proyecto no será aprovechado cuerpo de agua alguno durante la construcción y operación, ya que el agua será suministrada por medio de pipas y obtenida de lugares autorizados, las aguas negras generadas durante la operación serán conducidas a una fosa séptica a construirse por el lindero noreste.
• En caso de que para la realización del proyecto se requiera el cambio de
uso de suelo.
No, ya que en lo referente a zonificación del Programa Municipal de Desarrollo Urbano del Centro de Población de Guaymas, Sonora; el proyecto se encuentra en una zona que permite este tipo de actividades siempre y cuando se cumpla con la legislación vigente. Ver el Programa Municipal de Desarrollo de Centro de Población y Renovación de la Factibilidad de Uso de Suelo otorgado por el H. Ayuntamiento de Guaymas, por la Dirección de Planeación y Control Urbano.
II.1.7 Urbanización del área y descripción de servicios requeridos. Describir la
disponibilidad de servicios básicos y de servicio de apoyo.
Para la realización del proyecto se cuenta con algunos servicios públicos por ubicarse en una zona industrial; no obstante, deberán construirse algunos otros, para la operación de la planta y estación. Entre los servicios con los que cuenta la zona de interés destaca el servicio de vialidad, servicio de energía eléctrica, ya que el suministro en la etapa de operación se tomará de la línea de alta tensión de la Comisión Federal de Electricidad, que pasa sobre la carretera de acceso. El abastecimiento de agua potable será a través de la contratación de pipas de agua autorizadas por el municipio, para el drenaje de aguas negras se construirá una fosa séptica (consultar plano civil), el servicio de telefonía
II.2 CARACTERÍSTICAS PARTICULARES DEL PROYECTO II.2.1 Programa general de trabajo
El programa de actividades considera principalmente la instalación del proyecto, estas actividades se estiman en un tiempo aproximado de 10 meses partiendo del 01 de junio de 2006 al 01 de marzo de 2007.
Los diferentes trámites se incluyen en el lapso de preparación del sitio de construcción.
PROGRAMA DE GANTT
MESES AÑOS FINALIZACIÓN DEL PROYECTO CONCEPTO
1 2 3 4 5 6 7 8 9 10 10 20 30 40
PREPARACIÓN DEL SITIO
Despalme de la superficie requerida
Cortes, nivelación, rellenos
Transporte de maquinaria y equipo
de trabajo
Compactación sobre terreno natural
CONSTRUCCIÓN
Construcción de cisterna.
Cimentación en barda y su
construcción.
Formación accesos.
Cimentación para base de
sustentación del tanque.
Instalación de tomas de recepción
Acondicionamiento p/oficinas y
remodelación.
Tendido de drenaje.
Colocación de lozas en áreas de
suministro y descarga.
Tendido de tubería.
Colocación de bombas
Colocación de tanque de almacenamiento.
Colocación de compresor.
Tendido de red contra incendio.
Electrificación
Pruebas.
OPERACIÓN Y MANTENIMIENTO
Inspección y vigilancia de las
instalaciones, reparaciones, pruebas de corrosión, presión
Cambios de equipo
ABANDONO
Retiro y desmantelamiento del
II.2.2 Preparación del sitio
En esta etapa, la alteración que se llevará a cabo en el suelo es la de mayor magnitud en todo el proyecto, inicialmente se retirará la cubierta vegetal, y de acuerdo al proyecto civil se retirará la capa de suelo en el área de construcción posteriormente se compactará la superficie de la sub-rasante al 95%, de su peso volumétrico máximo. Se colocará en las zonas de las bases de apoyo, de máquinas y tanque, una capa de 40 centímetros de espesor de material grava-arena (balasto).
Así mismo deberán seguirse las recomendaciones de instalación del tanque de almacenamiento establecidas en el estudio de mecánica de suelo.
El despalme y eliminación de cubierta de suelo, afectará directamente 9,500.00 m2.
Para llevar a cabo la preparación del sitio se empleará maquinaria, se marcarán los niveles con mojoneras y guías con el propósito de alcanzar los niveles deseados.
El acondicionamiento del predio incluye actividades del recubrimiento que alterarán la superficie del suelo; sin embargo, el hecho de que la afectación se realizará únicamente en la superficie necesaria, permitirá mitigar el efecto negativo ocasionado al suelo, beneficiando además el paisaje.
II.2.3 Descripción de obras y actividades provisionales del proyecto
Las actividades que se realizarán para la instalación del proyecto son: Ingeniería básica y de detalle
Obra civil Obra eléctrica
Tanque horizontal y de balance Obras mecánicas y de procesos Sistema de protección contra incendio
Pruebas, capacitación, adestramiento y comisionamiento Sistema de control automático
II.2.4 Etapa de construcción
Actividades en el terreno necesarias durante la instalación del proyecto:
D E S C R I P C I Ó N UNIDAD CANTIDAD
INGENIERÍA BASICA Y DE DETALLE. LOT 1
OBRA CIVIL:
(Incluye: nivelación, compactación, acondicionamiento y remodelación de oficinas, construcción de vigilancia, cobertizos, barda, obras para alojar instalaciones. Terracerías y pavimentos en interiores).
LOT 1
OBRA ELÉCTRICA:
(Incluye: suministro de interruptor arrancado, transformador tipo seco, tablero de alumbra. Red y tierras, tuberías conduit y accesorios, todo de acuerdo con los alcances adjuntos).
LOT 1
TANQUE HORIZONTAL DE BALANCE:
(Incluye: montaje alineación y nivelación sand blast y pintura, así como las franjas y logotipo, no incluye: el suministro de tanque, ni el traslado al sitio de montaje, el cual será realizado por el cliente).
PZA. 1
OBRA MECANICA Y TUBERIAS DE PROCESOS:
(Incluye: colocación de bomba para manejo de gas l. p. L(1) compresor para vapores de LPG (1) así como el montaje de todas las tuberías de proceso, conexiones y válvulas, pintura y la limpieza con chorro de arena a metal comercial).
LOT 1
SISTEMA DE PROTECCION CONTRA – INCENDIO:
(Incluye: suministro, colocación de bombas para contra incendio suministro prefabricación y montaje de tuberías, válvula y accesorios, sand-blast y pintura).
LOT 1
PRUEBAS, CAPACITACION, ADIESTRAMIENTO Y COMISIONAMIENTO:
(Incluye: proporcionar al personal manual de operación, impartirles un curso teórico-práctico, los cursos serán impartidos previo a las pruebas de desempeño, se analizarán condiciones de operación normales y de emergencia, las pruebas de desempeño abarcarán pruebas en vacío y con carga del equipo dinámico, pruebas hidrostáticas y neumáticas de las tuberías y equipo estático.)
LOT 1
SISTEMA DE CONTROL AUTOMÁTICO:
(Incluye: válvulas, controladores, filtros indicadores de presión y nivel, medidor de flujo tipo básico y válvulas de relevo el control automático del sistema contra-incendio con alarma sonora, prueba y puesta en marcha).
MATERIAL DE CONSTRUCCIÓN
1. Trazo y nivelación de terreno para desplante de estructura 2. Excavación para zapatas, cimientos y muros de contención 3. Afine de taludes y fondo a mano
4. Cimientos de mampostería y muros de contención
5. Zapata de cimentación aislado, incluye cimbra y descimbra de concreto f’c=250 kg/ m2 6. Dala o cadena de desplante incluye cimbra y descimbra, concreto f’c=200 kg/cm 7. Muro de block de cemento arena 1:4
8. Acabado aparente en muro de block de 0.12 de espesor 9. Castillo incluye cimbra y descimbra sección f’c=200 kg/cm 10. Plantilla en muro de contención y cimentación
11. Relleno en el lugar de la excavación
12. Trazo y nivelación de terreno para desplante de estructura 13. Afine de taludes y fondo a mano
14. Cimientos de mampostería
Las características constructivas se detallan en el plano civil, correspondiente a la memoria técnica.
Por otra parte, es importante mencionar que inicialmente para la realización del proyecto, la empresa contó con estudio de la mecánica de suelo (geotécnico), en el que se efectuaron determinaciones del contenido natural de agua y de la composición granulométrica de las muestras obtenidas y en el que se emiten las recomendaciones relativas a la cimentación del tanque que deben seguirse adecuadamente durante la instalación de la zona de almacenamiento.
II.2.5 Etapa de operación y mantenimiento
Descripción del tipo de servicios que se brindarán en las instalaciones
El servicio que brindará la operación de la Planta de Almacenamiento y Distribución de gas l. p., es el abastecimiento de combustible a industrias, comercios y casas habitación que lo requieran.
De esta manera, únicamente se requiere el trasvase de gas l. p., del tanque cilíndrico horizontal de la empresa a auto-tanques (pipas), para posteriormente abastecer a los demandantes. El abastecimiento puede realizarse a través de auto tanques o camiones distribuidores de cilindros portátiles
Es de interés resaltar que el gas l. p., sólo pasa de un recipiente a otro, es decir, recepción de gas, almacenamiento y trasiego a cilindros portátiles y pipas para el suministro a los usuarios.
La actividad de la Estación de Carburación de gas l .p., con almacenamiento fijo, será el abastecimiento de gas licuado de petróleo a vehículos que manejen gas como carburante, almacenándolo en recipientes especiales para contener gas l. p.
DESCRIPCIÓN GENERAL DE OPERACIÓN DE LA PLANTA DE ALMACENAMIENTO Y DISTRIBUCIÓN DE GAS L. P. PROPIEDAD DE:
“ R I V E R A G A S , S . A . D E C . V . ”
La operación de la Planta de Almacenamiento y Distribución de gas l. p., será relativamente simple, ya que en ella no se tendrá ningún proceso de transformación de materiales, ni se llevará a cabo ninguna reacción química, aunque si, cambio de estado líquido a vapor por variación de presión y temperatura.
El gas l. p., sólo pasará de un recipiente a otro, es decir, recepción de gas, almacenamiento y trasiego a cilindros portátiles y pipas para el suministro a los usuarios. EL PROCESO DE OPERACIÓN DE MANERA GENERAL SE LLEVARÁ A CABO DE LA SIGUIENTE FORMA:
@ Se permitirá el acceso al interior de la planta a los camiones repartidores de gas doméstico y autos–tanque, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos.
@ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos; aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separarán y se enviaran al taller de mantenimiento, para su reparación.
@ Los cilindros que se encuentren en buenas condiciones pasan al área de llenado, donde se colocan en su báscula respectiva, se les enrosca la llenadera y se abre la válvula. Cuando alcanzan el peso deseado, la válvula se cierra automáticamente. Se desacoplan y pasan al área de carga, donde el camión repartidor, que se encuentra vacío, estiba los cilindros llenos. Finalmente sale de la planta para realizar el reparto domiciliario.
@ Los autos–tanque se estacionan en la isla de llenado, apagan el motor, luces y cualquier accesorio eléctrico, se colocan las cuñas metálicas y el cable de aterrizaje. El llenador verifica su contenido, presión y temperatura, acopla las mangueras de llenado, abre válvulas y arranca la bomba. Al alcanzar el volumen de 85%, apaga la bomba, cierra válvulas, desconecta mangueras, quita cuñas y cable de aterrizaje e indica al operador que puede abandonar las instalaciones.
@ Los vehículos que utilizan gas como combustible se estacionan en la isla de llenado, el conductor apaga todo sistema de uso eléctrico, se le colocan cuñas y tierra estática y la manguera de carga al vehículo, se dota de combustible hasta el 85 %, se desconectan los accesorios instalados y se retira la unidad.
PROCEDIMIENTOS DE DESCARGA DE SEMIRREMOLQUES:
@ La planta recibe el gas l. p., mediante semirremolques cuya capacidad es de 45,000 litros al 100%, el cual requiere de un tiempo de 2.5 horas (150 minutos) para su total descarga. Los auto – transportes contienen un volumen máximo al 90% de su capacidad, por lo que traen 40,000 litros o sea 10,700 galones en promedio. Donde el gasto de la descarga es de 40,500 l / 150 min., o sea 270 l / min. (71.43 gal/min.).
@ Existe un área de descarga, construida de concreto armado, que recibe tuberías de carga y descarga, las cuales salen de la zona de protección del tanque y están bajo trincheras en la parte media, protegidas con drenaje; las tuberías son para líquido y vapor; se trata de una isla para protección contra choques metálicos y alguna mala operación en las maniobras de trasiego, se encuentra protegida con viguetas de acero fuertemente empotradas; cada toma cuenta en su extremo con válvulas de paso de acción manual, válvulas de exceso de flujo y adaptadores a las mangueras de trasiego.
PROCEDIMIENTOS DE DESCARGA:
@ Al inicio de cada turno el personal de descarga revisará el espacio disponible de del tanque de almacenamiento.
@ Al llegar a la planta el auto – transporte se dirigirá al área de recepción, donde será recibido por el personal de descarga.
@ Indica al operador del auto – transporte donde deberá estacionarse y verificará que la unidad esté totalmente detenida, con el motor apagado y el freno de estacionamiento colocado.
@ Toma la lectura en por ciento del contenido, así como de la presión a la que viene. @ Coloca las cuñas metálicas, en por lo menos dos de sus ruedas para asegurar la
inmovilidad del vehículo; también coloca el cable, con su respectiva pinza, para el aterrizaje de la unidad.
@ Acoplar la manguera de líquido (normalmente de 551 mm) misma que está
conectada a la tubería de mayor diámetro y color blanco.
@ Posteriormente abrirá la válvula de la manguera, así como la de la unidad.
@ Acoplará la manguera de vapor, que está conectada a la tubería de color amarillo, abrirá la válvula tanto de la manguera como de la unidad.
@ En la línea del tanque hasta la estación de descarga se abren las válvulas correspondientes. Deberá cerciorarse que las válvulas no permanezcan cerradas. @ Accionará el interruptor que pone a funcionar la compresora por medio de su
motor eléctrico.
@ Durante la operación de descarga, el descargador por ningún motivo se retira de la isla y periódicamente verifica el contenido restante en el auto – transporte mediante el medidor rotatorio (rotogage) hasta que alcance el valor de cero.
@ En cuanto el medidor rotatorio marque cero, el descargador apagará el motor de la compresora.
@ Cerrará las válvulas de líquido de las mangueras así como del auto – transporte y las retirará de la unidad.
@ Se cerrará la válvula de vapor como en el apartado anterior y desacopla todas las líneas.
@ Coloca los tapones respectivos en las tomas de líquidos y vapor del auto – transporte, así como en las mangueras, las cuales se colocarán en su lugar correspondiente y se retirarán las cuñas metálicas y el cable de aterrizaje.
@ Informará al operador que la unidad ha sido descargada y pueda retirarse.
Procedimiento de llenado de auto – tanque:
@ El operador estaciona el auto – tanque en el área de carga, donde el llenador sigue la secuencia de las siguientes operaciones:
@ Verifica que las llaves de encendido del motor del auto – tanque no estén colocadas en el switch de encendido.
@ Verifica que se encuentren colocadas correctamente las cuñas metálicas en las llantas traseras del vehículo y la pinza del cable de aterrizaje.
@ Revisará, utilizando el medidor rotatorio, el por ciento de gas que tiene el auto – tanque (contenido sobrante con el que regresó de ruta).
@ Con el volumen en porcentaje de gas que contiene el auto – tanque, el llenador podrá calcular la cantidad de gas que habrá de suministrarle al auto – tanque, para que éste alcance el 90% de su capacidad.
@ Colocará la palanca indicadora del medidor rotatorio en el nivel que se desee y dejará la válvula del medidor rotatorio abierta con el objeto de saber el momento preciso en que el llenado ha llegado al nivel deseado.
@ Selecciona el tanque del cual se va a suministrar gas, determinando el porcentaje de su llenado, por medio del medidor del mismo tanque.
@ Establece continuidad de flujo abriendo las válvulas de corte, desde el tanque hasta el mismo auto – tanque por llenar.
@ Verifica que no existan fugas en las conexiones de la manguera con el auto – tanque, tanto en las líneas que conducen líquido como las de vapor.
@ Oprime el botón energizado del motor de la bomba.
@ Durante el llenado verifica que se realice con normalidad y por ningún motivo abandonará la supervisión de esta operación. Continuamente verificará el por ciento de llenado de auto – tanque.
@ Retira las calzas de las llantas del auto – tanque. Revisará en todo su alrededor la unidad, haciendo hincapié que en las tomas no existan fugas.
@ El llenador dará aviso al operador para que retire la unidad y la estacione en el lugar asignado a tal auto – tanque. La función de un operador es la de conducir la unidad en el área de circulación con la precaución debida.
Procedimiento de llenado de cilindros portátiles.
@ El vigilante permite el acceso al interior de la planta a los camiones repartidores de gas doméstico, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos
@ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos, aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son llevados al taller de mantenimiento para su reparación. En caso de encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros.
@ Los cilindros que se encuentren en buenas condiciones pasan al área de llenado, donde son colocados en su báscula respectiva, se enrosca la llenadera y abre la válvula. Cuando alcanza el peso deseado, la válvula se cierra automáticamente, pasan al área de carga, para estibarlos en el camión repartidor. Finalmente sale de la planta para hacer el reparto domiciliario.
El procedimiento de descarga en la operación de la Estación de Carburación de gas l. p, con almacenamiento fijo, se puede definir en las siguientes etapas:
1) Llegada del auto – tanque a la estación. 2) Apagar el motor antes de iniciar la carga. 3) Chequeo del producto a depositar. 4) Descarga del combustible.
5) Salida del auto - tanque.
DIAGRAMA DE BLOQUES
PLANTA DE ALMACENAMIENTO Y DISTRIBUCIÓN DE GAS L. P.
“ R I V E R A G A S , S . A . D E C . V . ”
C
C
A
A
P
P
A
A
C
C
I
I
D
D
A
A
D
D
T
T
O
O
T
T
A
A
L
L
:
:
2
2
5
5
0
0
,
,
0
0
0
0
0
0
l
l
i
i
t
t
r
r
o
o
s
s
.
.
TANQUE
DE
ALMACENAMIENTO
CAP. 250,000 LTS. DESCARGA DE REMOLQUES-TANQUE BOMBA DE LLENADO COMPRESOR SUMINISTRO DE AUTO – TANQUES BOMBA DE LLENADOT
-
I
MUELLE DE LLENADODIAGRAMA DE BLOQUES
ESTACIÓN DE CARBURACIÓN DE GAS L. P., CON ALMACENAIENTO FIJO TIPO “B”, SUBTIPO “B-1”, GRUPO “I”
“ R I V E R A G A S , S . A . D E C . V . ”
C
C
A
A
P
P
A
A
C
C
I
I
D
D
A
A
D
D
T
T
O
O
T
T
A
A
L
L
:
:
5
5
,
,
0
0
0
0
0
0
l
l
i
i
t
t
r
r
o
o
s
s
.
.
TANQUE DE ALMACENAMIENTO DESCARGA DE AUTOTANQUE BOMBA DE LLENADO BOMBA DE LLENADO TOMA DE SUMINISTRO
Otros tipos de situaciones se consideran en la descripción de fallas y cálculo de consecuencia.
IDENTIFICACIÓN DE ÁREAS PELIGROSAS Y EVENTOS DE RIESGOS.
La identificación y determinación de Áreas Peligrosas, la ocurrencia de eventos y la probabilidad de los mismos en cada uno de las zonas determinadas, se realizó en base a los elementos estructurales y de diseño que presentan de manera general las Plantas de Almacenamiento y Distribución de gas l. p., mismas que corresponden a los señalado en la normatividad vigente y que regulan su diseño y construcción.
ÁREAS PELIGROSAS IDENTIFICADAS
Las áreas en las que ocurre el manejo de combustible (gas l. p) de manera cotidiana y continua dentro de la planta, se designan como Áreas Peligrosas, lo cual implicitamente conlleva la posibilidad de la ocurrencia de estados definidos como Inseguros o de Riesgo. Con esta consideración se identificaron las siguientes Áreas Peligrosas.
Área de Almacenamiento (tanque). Área de Recepción y de Suministro. Autocarburación de vehículos de reparto.
Dentro de estas áreas se encuentran consideradas las lineas de recepción y suministro. EVENTOS DE RIESGO.
Si consideramos que conceptualmente la palabra riesgo indica la emergencia del daño, el cual puede ser a las instalaciones de la planta, a la infraestructura urbana o a la población, es posible entonces establecer los posibles Eventos de Riesgo que pueden ocurrir dentro de las instalaciones de una planta de almacenamiento y distribución de gas l. p.; sin embargo; la magnitud y severidad de estos eventos, dependerá de las condiciones en las que ocurran; así como, de la individualidad o multiplicidad de las mismos, es decir, que los eventos pueden ocurrir de manera aislada, simultanéa o cancatenada.
LOS EVENTOS DE RIESGO QUE EN ESTE CASO CONSIDERAMOS SON: Fuga del combustible y formación de una nube tóxica y/o inflamable Fuego
Explosión
Lo anterior, no establece por si mismo la ocurrencia, magnitud y severidad de un evento, por tal motivo, es necesario determinar e identificar los incidentes, accidentes o eventos inseguros que con mayor frecuencia se presentan en las instalaciones de una planta de este tipo, considerando no sólo lo referente a los equipos e instalaciones mecánicas, sino
Es importante mencionar, que la gran mayoría de los accidentes ocurridos en las plantas de gas, se han provocado por el arranque de vehiculos de transporte durante las operaciones de carga y descarga, que generaron la fuga de gas por la ruptura de mangueras y tuberías.
IDENTIFICACIÓN Y DETERMINACIÓN DE EVENTOS INSEGUROS
Los eventos inseguros son aquellos incidentes o accidentes que con mayor frecuencia ocurren dentro de una planta de almacenamiento y distribución de gas l.p., al realizar operaciones de trasiego, en las diferentes áreas identificadas.
Dichos eventos inseguros, involucran necesariamente una fuga de gas que dependiendo del área y condiciones en la que ésta ocurra, determina la magnitud o severidad del evento. Cada evento representará por si mismo un suceso multifactorial; es decir, que estará determinado por una serie de factores externos o internos, o bien la combinación de ellos.
EVENTOS INSEGUROS.
Los eventos inseguros identificados son:
a. Ruptura o fracturamiento de alguno de los tanques de almacenamiento.
b. Ruptura de mangueras durante operaciones de trasiego en áreas de recepción. c. Ruptura de mangueras durante operaciones de trasiego en áreas de suministro. d. Ruptura de líneas de conducción.
El orden en que se indican los eventos inseguros, no corresponden a una jerarquización o frecuencia de ocurrencia, así como tampoco corrensponden a un orden creciente o decreciente de la magnitud o severidad de los mismos.
FACTORES PARA LA OCURRENCIA DE EVENTOS DE FUGA, FUEGO O EXPLOSIÓN: Para que ocurra cada uno de los eventos identificados, es necesaria la presencia de factores que los induscan, los generen y los determinen, que los mismos factores permitan pronosticar la magnitud o severidad en la que pueda ocurrir cada evento.
FACTORES CONSIDERADOS COMO POSIBLES INDUCTORES SON: Naturales
Humanos
FACTORES NATURALES CONSIDERADOS COMO GENERADORES: Movimientos tectónicos (sismos)
FACTORES HUMANOS CONSIDERADOS COMO GENERADORES: Manejo y operación inadecuada de equipos
Descuido Negligencia Sabotaje
FACTORES OPERATIVOS CONSIDERADOS COMO GENERADORES Falla de los sistemas y válvulas de alivio.
Falla de válvulas de no retroceso.
Falla y/o mal funcionamiento de válvulas de exceso de flujo. Falla y/o mal funcionamiento de llaves de paso y seguridad Falla de sistema contra incendios.
Estado físico de mangueras.
Respuesta del personal ante eventos inseguros o de riesgo.
Para los propósitos del presente Análisis de Consecuencias no se considera la posibilidad de ocurrencia de eventos de riesgo en instalaciones vecinas y en la vía pública.
IDENTIFICACIÓN Y JERARQUIZACIÓN DE RIESGOS
Conforme a la “Guía para Análisis de Riesgo del Centro de Seguridad para
procesos de “The American Institute of Chemical Engineers“, los posibles orígenes
de accidentes Potenciales en cualquier tipo de proceso relacionado con sustancias
químicas, son las siguientes:
F
ALLAS DE CONTENCIÓN EN:
T
UBERÍAS
C
ONEXIONES Y UNIONESM
ANGUERAS
T
ANQUES Y RECIPIENTES
F
ALLAS DE FUNCIONAMIENTO DE EQUIPOS:
B
OMBAS Y COMPRESORESM
OTORESV
ÁLVULASE
RRORES HUMANOS:
D
ISEÑOC
ONSTRUCCIÓNO
PERACIÓNM
ANTENIMIENTOE
VENTOS EXTERNOS:
C
ONDICIONES CLIMATOLÓGICAS EXTREMAS.
T
EMBLORES.
POSIBLE
ORIGEN
TIPO
DE
RIESGO
PROBABILIDAD
FALLAS
DE
CONTENCIÓN
EN:
RED DE TUBERÍAS (TUBERÍAS, CONEXIONES Y UNIONES). FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TANQUE DE ALMACENAMIENTO FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE MANGUERAS DE RECEPCIÓN Y SUMINISTRO DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE
FALLAS
DE
FUNCIONAMIENTO
DE
EQUIPO:
COMPRESORES Y BOMBAS FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE VÁLVULAS FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE
FALLAS
POR
ERRORES
HUMANOS:
DISEÑO Y CONSTRUCCIÓN (NOM-001-SEDG-1996 Y LAS DEMÁS RELACIONADAS) FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE OPERACIONES DE SUMINISTRO, RECEPCIÓN Y CARBURACIÓN. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE OPERACIÓN DE LLENADO DE AUTO-TANQUES Y TRASIEGO DE
RESIDUOS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA EXTREMADAMENTE BAJA
POSIBLE
ORIGEN
TIPO
DE
RIESGO
PROBABILIDAD
MANTENIMIENTO DE EQUIPOS E INSTALACIONES DE LA PLANTA. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA MUY BAJA MANTENIMIENTO DE VEHÍCULOS DE TRANSPORTE DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA MUY BAJAFALLAS
POR
EVENTOS
EXTERNOS:
CONDICIONES CLIMATOLÓGICAS EXTREMAS. FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TEMBLORES. FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE ACCIDENTES CERCANOS. FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE
Nota: El riesgo de derrame no es considerado en el presente análisis, ya que debido al bajo punto de ebullición del gas l. p. (-42 ºC), y la alta presión a la que se maneja, al ser liberado el gas a la atmósfera se evapora de manera inmediata.
Las especificaciones de diseño y construcción de la Planta de Almacenamiento y Distribución de gas l. p., y Estación de Carburación de gas con almacenamiento fijo, motivo del presente estudio, satisfacen criterios en materia de seguridad, tanto en los componentes de obra civil, como en las instalaciones mecánicas, eléctricas y de seguridad, incluyendo márgenes de seguridad en las especificaciones de los mismos, por lo que se considera muy remota la posibilidad de ocurrencia de accidentes debidos a fallas de contención en tuberías, tanques, etcétera, o por fallas de funcionamiento de equipos.
• Tecnologías que se utilizarán, en especial las que tengan relación directa
con la emisión y control de residuos líquidos, sólidos o gaseosos
La Planta de Almacenamiento y Distribución de gas l. p., se dedicará únicamente al almacenamiento y trasiego de gas l. p., por lo que no se generarán emisiones de residuos líquidos, y/o sólidos durante su operación.
Así mismo, la Estación de Carburación de gas l. p., con almacenamiento fijo, abastecerá de gas licuado de petróleo a vehículos que manejen gas como carburante, almacenándolo en recipientes especiales para contener gas l. p.
• Tipo de reparaciones a sistemas, equipos, etc.
En las principales áreas donde se maneje el combustible gas l. p., no será necesario llevar a cabo actividades de reparaciones a sistemas o equipos, no obstante, durante las actividades de mantenimiento y supervisión, es posible que sea necesario cambiar válvulas desgastadas.
Por otra parte, la planta contará con un taller de servicio mecánico para la reparación de vehículos, el cual se localizará por el lindero sur del terreno de la planta, completamente aislado de la zona de almacenamiento y áreas de trasiego. Su uso será para reparaciones menores, como es: el cambio de aceite y lubricación, lavado, y reparaciones mecánicas en las que se excluye el uso de soldadura u operaciones que requieran fuego.
• Especificar si se pretende llevar a cabo el control de malezas o fauna
nociva.
Las instalaciones interiores tendrán terminación asfaltada por lo que no se podrán plantar áreas verdes dentro de la planta, por otra parte, las actividades de mantenimiento se encargarán de la limpieza interior de la planta que incluye el retiro de vegetación que pudiera instalarse, estas actividades de mantenimiento impedirán que se asiente vegetación de tipo pastizal que es la que predomina en la zona.
II.2.6 Descripción de las obras asociadas al proyecto
Como obras asociadas se consideran únicamente construcciones como son: servicios sanitarios, tablero eléctrico, cuarto de máquinas, cisterna, taller mecánico, anden, fosa séptica y el acondicionamiento y remodelación de las construcciones edificadas dentro del predio para las oficinas, sin olvidar la Estación de Carburación de gas l. p., con almacenamiento fijo, dichas áreas cubren aproximadamente el 20% de la superficie total que ocupará la planta.
II.2.7 Etapa de abandono del sitio
Describir el programa tentativo de abandono del sitio, enfatizando en las medidas de rehabilitación, compensación y restitución.
Cuando la Planta de Almacenamiento y Distribución de gas l. p., y Estación de Carburación de gas l. p., con almacenamiento fijo, sea puesta fuera de operación, por el término de la vida útil de sus actividades y equipos, deberá dar cumplimiento a los siguientes requerimientos:
Presentar un programa calendarizado, aprobado por la autoridad competente que en su momento lo requiera.
Cumplir con los lineamientos con respecto al retiro de los tanques de
almacenamiento de gas. (planta y estación)
Retiro definitivo de tuberías en operación
Todos los residuos peligrosos generados en el desmantelamiento de la Planta de gas l. p., se manejarán de acuerdo a lo establecido en la Ley General del Equilibrio Ecológico y Protección al Ambiente y en su reglamento en materia de Residuos Peligrosos y las Normas Oficiales Mexicanas aplicables.
El responsable de la Planta deberá presentar ante la Secretaría de Medio Ambiente y Recursos Naturales, todos los documentos que avalen que el sitio por abandonar se encuentra libre de contaminantes o, en su caso, haber sido restaurado, de acuerdo a los parámetros de remediación y control establecidos por la autoridad correspondiente.
II.2.8 Utilización de explosivos
No aplica
II.2.9 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera.
Construcción
Durante la etapa de construcción, se tienen considerados los siguientes residuos:
Concepto Cantidad
Pedacería de cimbra y madera 8 camiones de leña (capacidad de 7 m3 por camión)
Cartón de empaques 50 kg
Sacos vacíos de cemento y cal 50 kg
Pedacería de PVC aprox. 200 kg.
Por otra parte se generará escombro, producto de las excavaciones y nivelaciones del predio, mismo que será aprovechado dentro del mismo predio como relleno en mamposterías.
Operación y mantenimiento
El tanque de almacenamiento, la recepción y suministro conformarán las áreas de la Planta de Almacenamiento y Distribución de gas l. p., que al igual que la Estación de Carburación de gas l. p., con almacenamiento fijo, dentro de sus actividades normales de operación no se tiene ningún tipo de residuo sólido o líquido resultado de las actividades de la empresa de almacenamiento y distribución de gas l. p.
Sin embargo, conscientes de que se generan residuos sólidos en oficinas y sanitarios, se obtiene de la siguiente ecuación un estimado de la cantidad producida por trabajador:
PCC= kg. recolectados = 0.450 kg/por trabajador día
trabajadores, día
Si consideramos un total de 40 personas laborando en la operación de la planta tendremos que se recolectarán 18.00 kg por día.
Se considera que el tipo de residuos generados serán domésticos, entre los que se encontrarán los siguientes:
- Papel de baños de oficina, cartón, latas, plásticos, hule, trapos. - Residuos de comida
Por otra parte, la presencia de un taller mecánico y un andén de pintado para uso exclusivo de la planta propiciarán la generación de estopas impregnadas de aceite o pintura, envases de aceite, botes de pintura, que se consideran como residuos peligrosos, por lo que la empresa debe tener un manejo especial para estos residuos.
Para el manejo de estos residuos peligrosos se contratará una empresa autorizada por la SEMARNAT de acuerdo con los artículos 26 y 27 del reglamento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente en Materia de Residuos Peligrosos, respectivamente.
II.2.10 Infraestructura para el manejo y la disposición adecuada de los residuos
Se contempla que la generación de residuos sea mínima, mediante el reciclaje y reutilización de ciertos elementos generados, con la finalidad de evitar la proliferación de fauna nociva en el sitio y contaminar el medio con desechos sólidos. De tal manera, mientras la planta se ocupe de sus desechos de manera correcta y periódica, esto no representará un problema para el ambiente.
El contenido de estos botes se colocará dentro de otro tambo ubicado en el área de sucios para su posterior recolección.
Dentro de las instalaciones se deberá construir un almacén temporal de residuos, donde se confinarán eventualmente las sustancias que resulten dañinas tanto para los trabajadores y la población local como para el medio ambiente entre los que estarán los considerados residuos peligrosos.
De las opciones que proponemos para el manejo de los residuos
¾ Desde el inicio de las actividades deberá establecerse un contrato de recolección de basura con el organismo de limpia del municipio, a fin de superar conflictos por contaminación de residuos sólidos.
¾ Instalar embalajes para la disposición temporal de residuos con rótulos: “Residuos peligrosos” y “Residuos No Peligrosos”, para el correcto manejo de los mismos dentro de las instalaciones.
¾ Dar mantenimiento periódico a los contenedores de residuos, con el fin de evitar derrames o salidas no controladas.
¾ Contar con una bitácora sobre los residuos generados.
¾ Reciclar el mayor número de residuos o elementos generados por la actividad, con la finalidad de disminuir en lo posible la demanda de los recursos.
¾ Mantener con cubierta los contenedores de basura.
¾ Disponer al servicio de limpia del municipio los residuos sólidos que se generen para evitar la contaminación de las zonas cercanas.
III. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS
APLICABLES EN MATERIA AMBIENTAL Y, EN SU CASO CON LA
REGULACIÓN DE USO DE SUELO
Los Planes y Programas de Desarrollo Urbano Estatales, municipales o en su caso del Centro de Población
La ubicación del proyecto se sustenta en el Programa de Desarrollo Urbano para el
Centro de Población de Guaymas y tiene su sustento legal en los siguientes
ordenamientos:
• La Constitución Política, en los artículos 27, 73 y 115. El artículo 115 en su fracción V, establece que los Municipios “en los términos de las leyes federales y estatales relativas, estarán facultados para formular, aprobar y administrar la zonificación y planes de desarrollo urbano municipal; participar en la creación y administración de sus reservas territoriales, controlar y vigilar la utilización del suelo en sus jurisdicciones territoriales; intervenir en la regulación de la tenencia de la tierra urbana; otorgar licencias y permisos para construcción, y participar en la creación y administración de zonas de reservas ecológicas. Para tal efecto y de conformidad a los fines señalados en el párrafo Tercero del artículo 27 de esta Constitución, expedirán los reglamentos que fueren necesarios”.
• La Ley General de Asentamientos Humanos, establece la concurrencia de los municipios, los estados y la federación para ordenar y regular los asentamientos humanos en el territorio nacional. Asimismo se establecen las facultades de los ayuntamientos para la formulación y aprobación de los planes y programas de desarrollo, así como dictar disposiciones reglamentarias necesarias para cumplir con los objetivos trazados en los planes y programas.
• La Ley 101 de Desarrollo Urbano para el Estado de Sonora señala las normas
a las que se sujetará la planeación del desarrollo urbano en el estado de Sonora y regula la fundación, conservación, mejoramiento y crecimiento de los centros de población de la entidad.
PROGRAMA ESTATAL DE DESARROLLO URBANO
El Programa Estatal de Desarrollo Urbano del Estado de Sonora, establece estrategias que inciden en el desarrollo urbano y el ordenamiento territorial de la población y de las actividades productivas y se propone inducir el desarrollo pleno de las potencialidades regionales a la vez que reducir las diferencias existentes en los niveles de desarrollo. Las políticas sectoriales que señala este programa son:
• Consolidación y fortalecimiento de la planeación urbana. • Coordinación intersectorial y de ordenes de gobierno. • Ordenamiento territorial.
PLAN MUNICIPAL DE DESARROLLO DE GUAYMAS
2004 – 2006
Este plan de desarrollo municipal establece entre otros objetivos el MEJORAR LA CALIDAD DE VIDA y la COMPETITIVIDAD, es decir que la ciudad sea atractiva para vivir y para invertir, estableciéndose; además, los principios y las cualidades que debe reunir la ciudad. Esto se lograra a través de de promover la atención de las demandas sociales que corresponden a los otros niveles de gobierno; así como, de impulsar el desarrollo de las actividades productivas del municipio. Es por ello, que las acciones que se emprendan, deberán coordinarse tanto con el Ejecutivo Estatal como con el Ejecutivo Federal.
La empresa cuenta con la Renovación de Factibilidad de Uso de Suelo con número de oficio DGIUE / DPCU / 257 – 2006, otorgado por la Dirección de Planeación y Control Urbano del Municipio de Guaymas.
• Normas Oficiales Mexicanas
De acuerdo a la memoria técnica, el diseño se hizo apegándose a los lineamientos de la Ley Reglamentaria del artículo 27 Constitucional en el ramo del Petróleo de fecha 28 de junio de 1999, así como, de la Norma Oficial Mexicana NOM-001-SEDG-1999 “Plantas de Almacenamiento para Gas L.P.-Diseño y Construcción” editada por la Secretaría de Energía, Dirección General de Normas.
La NOM-001-SEDG-1999 se complementa con las siguientes normas oficiales NMX-B-177-1990, NMX-CH-16-1967, NMX-CH-36-1994-SCFI, NMX-L-1-1970, NOM-021/2-SCFI-1993, NOM-021/3-SCFI-NOM-021/2-SCFI-1993, NMX-X13-1965, NMX-X-1985-NMX-X-31-1983, NMX-X-4-1967, NOM-018/1-SCFI-1993, NOM-001-SEMP-1994.
NORMA OFICIAL MEXICANA NOM-003-SEDG-2004. "ESTACIONES DE GAS L.P. CON
ALMACENAMIENTO FIJO.-DISEÑO Y CONSTRUCCION
,
que establece los requisitostécnicos mínimos de seguridad que se deben observar y cumplir en el Diseño y Construcción de Estaciones de gas l. p., para carburación con almacenamiento fijo que se destinan exclusivamente a llenar recipientes con gas l. p., de los vehículos que lo utilizan como combustible. Asimismo se estable el procedimiento para la evaluación de la conformidad correspondiente.
NOM-042-SEMARNAT-1999. Que establece los límites máximos permisibles de emisión de hidrocarburos no quemados, monóxido de carbono, óxidos de nitrógeno y partículas suspendidas provenientes del escape de vehículos automotores nuevos en planta, así como de hidrocarburos evaporativos provenientes del sistema de combustible que usan gasolina, gas licuado de petróleo, gas natural y diesel de los mismos, con peso bruto vehicular que no exceda los 3,856 kilogramos.
NOM-050-SEMARNAT-1993: Establece los niveles máximos permisibles de emisión de gases contaminantes provenientes del escape de los vehículos automotores en circulación que usan gas licuado de petróleo, gas natural u otros combustibles alternos
LGEEPA Cap. III: Preservación y aprovechamiento sustentable del suelo y sus recursos LGEEPA Cap. IV: Prevención y control de la contaminación del suelo
Art. 136: Los residuos que se acumulen o pueda acumularse y se depositen o infiltren en los suelos deberán reunir las condiciones necesarias para prevenir o evitar:
I. La contaminación del suelo
II. Las alteraciones nocivas en el proceso biológico de los suelos LGEEPA Cap. V: Actividades consideradas como altamente peligrosas
Art. 145: La Secretaría promoverá que en la determinación de los usos del suelo se especifiquen las zonas en las que se permita el establecimiento de industrias, comercios o servicios considerados como riesgosos, por la gravedad de los efectos que puedan generar en los ecosistemas o en el ambiente.
Art. 146: La Secretaría, previa opinión de las Secretarías de Energía, de Comercio y Fomento Industrial de Salud de Gobernación y del Trabajo y Previsión Social, conforme al Reglamento que para tal efecto expida, establecerá las actividades que deben considerarse como altamente riesgosas en virtud de las características corrosivas, reactivas, explosivas, inflamables y biológico infeccioso para el equilibrio ecológico o el ambiente, de los materiales que se generen o se manejen en los establecimientos industriales, comerciales o de servicios, considerando, además, los volúmenes de manejo y la ubicación del establecimiento.
Art. 147: La realización de las actividades industriales, comerciales o de servicio altamente riesgosas, se llevarán a cabo con apego a lo dispuesto por esta Ley y las disposiciones reglamentarias que de ella emanen.
Art. 148: Cuando para garantizar la seguridad de los vecinos de una industria que lleven a cabo actividades altamente riesgosas, sea necesario establecer una zona inmediata de salvaguardas.
LGEEPA Cap. VI. Referente a materiales y residuos peligrosos.
Finalmente deben considerarse las disposiciones de la Norma Oficial Mexicana de la Secretaría de Comunicaciones y Transportes de normas oficiales de la Secretaría del Trabajo y Previsión Social.
ESPECIFICACIONES DE NORMAS CONSIDERADAS EN EL PROYECTO Normas aplicable:
NORMA
TÍTULO DE LA NORMA OFICIAL MEXICANA
NOM-001-SEDG-1996 Plantas de almacenamiento para gas l. p., - Diseño y Construcción.
NMX-B-177-1990 Tubos de acero al carbono con o sin costura, negros o
galvanizados, por inmersión en caliente.
NMX-CH-26-1967 Calidad y funcionamiento de manómetros para gas l. p. y natural.
NMX-CH-36-1994-SCFI Instrumentos de medición –aparatos para pesar– Características y cualidades metrológicas.
NMX-L-1-1970 Gas licuado de petróleo.
NOM-021/2-SCFI-1993
Recipientes sujetos a presión no expuestos a calentamientos por medios artificiales para contener gas l.p., tipo no portátil destinados a plantas de almacenamiento para distribución y estaciones de aprovisamiento de vehículos.
NOM-021/3-SCFI-1993
Recipientes sujetos a presión no expuestos a calentamiento por medios artificiales para contener gas l. p., tipo no portátil para instalaciones de aprovechamiento final de gas l. p., como combustibles.
NMX-X-13-1965 Válvula de retención para uso en recipientes no portátiles para gas l. p.
NMX-X-29-1985 Mangueras con refuerzos de alambre o fibras textiles para gas l. p. NMX-X-31-1983 Válvulas de paso de vapor y aire de gas natural o l. p.
NMX-X-4-1967 Calidad y funcionamiento para conexiones utilizadas en mangueras
para la conducción de gas natural y l. p.
NOM-018/1-SCFI-1993 Distribución y consumo de gas l. p. – recipientes portátiles y sus accesorios para contener gas l. p., parte 1, recipientes.
NOM-001-SEMP-1994 Relativa a las instalaciones destinadas al suministro y uso de energía eléctrica.
NOM-003-SEDG-2004
Que establece los requisitos técnicos mínimos de seguridad que se deben observar y cumplir en el Diseño y Construcción de Estaciones de gas l. p., para carburación con almacenamiento fijo que se destinan exclusivamente a llenar recipientes con gas l. p., de los vehículos que lo utilizan como combustible. Asimismo se estable
E C O L Ó G I C A S
NOM-042-SEMARNAT-1999
Que establece los niveles máximos permisibles de emisión de hidrocarburos no quemados, monóxido de carbono y óxidos de nitrógeno provenientes del escape de vehículos automotores.
NOM-050-SEMARNAT-1993
Que establece los niveles máximos permisibles de emisión de gases contaminantes provenientes del escape de los vehículos automotores en circulación que usan gas l. p., gas natural u otros combustibles alternos como combustible.
LGEEPA Cap. III Preservación y aprovechamiento sustentable del suelo y sus
recursos.
LGEEPA Cap. IV Prevención y control de la contaminación del suelo.
Art. 136
Los residuos que se acumulen o puedan acumularse y se depositen o infiltren en los suelos deberán reunir las condiciones necesarias para prevenir o evitar:
I.- La contaminación del suelo
II.- Las alteraciones nocivas en el proceso biológico de los suelos
LGEEPA Cap. V Actividades consideradas como altamente peligrosas
Art. 145
La Secretaría promoverá que en la determinación de los usos del suelo se especifiquen las zonas en las que se permita el establecimiento de industrias, comercios o servicios considerados como riesgosos, por la gravedad de los efectos que puedan generar en los ecosistemas o en el ambiente.
Art. 146
La Secretaría, previa opinión de las Secretarías de Energía, de Comercio y Fomento Industrial, de Salud, de Gobernación y del Trabajo y Previsión Social, conforme al Reglamento que para tal efecto se expida, establecerá las actividades que deben considerarse como altamente riesgosas en virtud de las características corrosivas, reactivas, explosivas, inflamables y biológico infeccioso para el equilibrio ecológico o el ambiente, de los materiales que se generen o manejen en los establecimientos industriales, comerciales o de servicios, considerando, además, los volúmenes de manejo y la ubicación del establecimiento.
Art. 147
La realización de actividades industriales, comerciales o de servicio altamente riesgosas, se llevarán a cabo con apego a lo dispuesto por esta Ley y las disposiciones reglamentarias que de ella emanen. Art. 148
Cuando para garantizar la seguridad de los vecinos de una industria que lleve a cabo actividades altamente riesgosas, sea necesario establecer una zona intermedia de salvaguardas.
