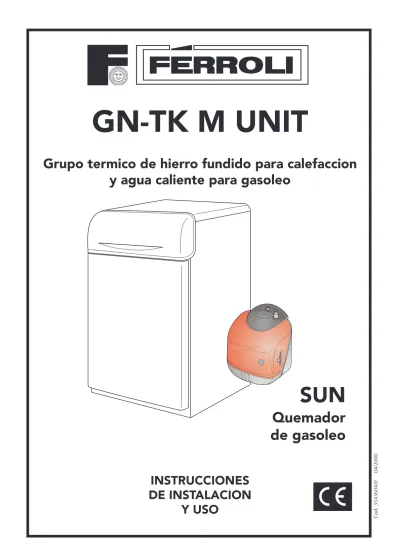

GN-TK M UNIT
Grupo termico de hierro fundido para calefaccion
y agua caliente para gasoleo
Cod. 3543604/0 04/2000
INSTRUCCIONES
DE INSTALACION
Y USO
SUN
Quemador
de gasoleo
Disposiciones generales
•
Lea atentamente las advertencias que se encuentran en este manual, ya que suministran indicaciones importantes acerca de la seguridad en la instalación, uso y mantenimiento.•
Conserve cuidadosamente el manual para futuras consultaciones.•
El manual de instrucciones forma par-te inpar-tegranpar-te y esencial del producto y debe ser conservado por el usuario.•
Si el aparato se vende o cede a otra persona, o si debe mudarse y dejar el aparato, asegúrese de que el manual acompañe siempre al mismo, para que pueda ser consultado por el nuevo dueño o instalador.•
Una instalación o un mantenimiento in-correctos pueden causar lesiones a las personas o averías a las cosas, de las cuales el fabricante no es responsable.•
La instalación y el mantenimiento de-ben ser efectuados respetando las nor-mas vigentes, de acuerdo con las ins-trucciones del fabricante y por perso-nal experto.•
Antes de efectuar cualquier trabajo de limpieza o mantenimiento, desconec-te el aparato de la red de alimentación por medio del interruptor de la insta-lación o de los órganos de corte.•
En el caso de avería o funcionamiento defectuoso del aparato, desconéctelo y no intente repararlo. Diríjase sólo a personal experto.•
La posible reparación o sustitución de los productos deberá ser efectuada sólo por personal especializado, utili-zando exclusivamente recambios origi-nales. La inobservancia de lo arriba in-dicado puede comprometer la seguri-dad del aparato.•
Para garantizar el buen funcionamien-to del aparafuncionamien-to es indispensable que un Centro de Asistencia Autorizado reali-ce el mantenimiento anual.•
Este aparato tiene que ser destinado sólo al uso para el cual ha sido previs-to. Cualquier uso diferente se ha de considerar impropio y, por consiguien-te, peligroso.•
El Fabricante no es responsable por los daños causados por errores durante la instalación y el uso, ni por la inobser-vancia de las instrucciones dadas por él mismo.•
Tras haber desembalado el aparato, asegúrese de la integridad del mismo.•
Los elementos usados para el embala-je no tiene que quedar al alcance de los niños, ya que pueden ser muy peli-grosos.•
Para limpiar las partes exteriores, es su-ficiente usar un paño humedecido con agua y jabón. No use detergentes abrasivos ni disolventes.Marcado
El marcado CE certifica que los aparatos respetan los requisitos fundamentales de la directiva de los aparatos a gas (direc-tiva 90/396/CEE) y las normas técnicas correspondientes.
INDICE
Instrucciones para el usuario
1. Descripción técnica y funcionamiento de la caldera ... 4
2. Componentes principales... 5
3. Encendido y apagado ... 6
4. Controles y limpieza (a efectuar solamente por un instalador cualificado) ... 7
Instrucciones para el instalador
5. Descripción y funcionamiento de la caldera ... 8
6. Componentes y esquema de funcionamiento ... 9
7. Datos técnicos ... 10
8. Instalación ... 11
9. Conexión eléctrica ... 12
10. Encendido y apagado ... 14
11. Mantenimiento ... 16
12. Reloj programador (opcional) ... 17
13. Caracteristicas tecnicas y dimensionales del quemador ... 19
14. Componentes principales del quemador... 20
15. Conexiones electricas del quemador ... 21
16. Linea de alimentacion gasoleo ... 22
17. Montaje del quemador en la caldera ... 23
18. Regulacion presion bomba ... 23
19. Regulacion cabeza y clapeta de aire ... 24
20. Puesta en marcha ... 25
21. Mantenimiento del quemador ... 26
INSTRUCCIONES PARA EL USUARIO
1. DESCRIPCIÓN TÉCNICA Y FUNCIONAMIENTO DE LA CALDERA 1.01 PresentaciónLa caldera «GN TK M UNIT» es un nuevo generador de calor de alto rendimiento para la calefacción y producción de agua caliente sanitaria (A.C.S.), que funciona con un quemador de combustible líquido. El cuerpo de la caldera está compuesto de elementos de fundición, unidos entre sí por biconos y tirantes de acero. Los elementos han sido especialmentes diseñados con un óptimo reparto de sus aletas para conseguir una muy alta eficiencia térmica, con el consiguiente ahorro energético. El aislamiento de la caldera está constituido por una espesa capa de fibra de vidrio, revestida a su vez por una película de aluminio Kraft reticulada y antillama.
1.02 Funcionamiento de la caldera.
La caldera «GN TK M UNIT» es un nuevo generador para la calefacción central y para la producción de agua caliente sanitaria. Estos dos servicios que funcionan automaticamente se alternan dando prioridad absoluta a la producción de agua caliente sanitaria.
1.03 Funcionamiento Invierno
Con el selector Verano-Stop-Invierno (2 - fig. 1) en posición Invierno la caldera efectúa primero, un precalientamento del agua sanitaria y después pasa a calentar el ambiente según temperatura regulada en el dispositivo de control. Si durante la fase de calefacción se solicita producción de A.C.S., se produce automaticamente la prioridad de está sobre la calefacción.
1.04 Funcionamiento Verano
Con el selector Verano-Stop-Invierno (2 - fig. 1) en posición Verano, la caldera funcionara solamente para la producción de agua caliente sanitaria.
2. COMPONENTES PRINCIPALES
Leyenda conexiones A1 Retorno calefacción A2 Ida calefacción
A3 Salida agua caliente sanitaria A4 Entrada agua fria sanitaria A5 Descarga válvula de seguridad Leyenda componentes
1 Panel portainstrumentos 2 Selector Verano-Stop-Invierno 3 Termostato regulación calefacción
4 Pulsador de rearme quemador con lámpara de señalización 5 Termostato de seguridad a rearme manual
6 Termohidrometro
7 Predisposición centralita electrónica termostática 8 Intercambiador 9 Vaso de expansión 10 Quemador 7 6 5 4 3 2 1 fig. 1 fig. 2 Ø130 A1 A2 A3 A4 A5 8 9 10
3. ENCENDIDO Y APAGADO 3.01 Operación para el encendido
Regular el conmutador VERANO-STOP-INVIERNO (2 - fig. 1) del panel de control en posición invierno.
Con el termostato de la caldera regulado a la posición «temperatura mínima», pulsar el interruptor general para dar tensión a la caldera.
Para conseguir el encendido del quemador es necesario: - Abrir llave combustible.
- Regular la manopla del termostato caldera al valor deseado (no inferior a 50°C.).
En esta posición, y pasado un tiempo de espera prefijado (hasta dos minutos) el quemador se pone en funcionamiento.
La caldera funcionará ahora automáticamente, controlada por el termostato de regulación de la caldera o por otros dispositivos de control (termostato ambiente, centralita electrónica etc.).
- Regular el conmutador VERANO-STOP-INVIERNO del panel de control, segun las necesidades, regular el termostato de la caldera y el termostato del acumulador a la temperatura deseada; en esta posición la caldera esta lista para funcionar automáticamente.
Note : Si, después de haber seguido correctamente las maniobras de encendido, el quemador no se enciende y la lámpara del pulsador situado en el panel de control se ilumina, entonces apretar el pulsador.
En caso de faltar la corriente eléctrica a la caldera, mientras esta en funcionamiento, el quemador se apagará y volverá a encenderse automáticamente, cuando llegue la tensión de la red.
3.02 Apagado temporal de la caldera
Para apagar la caldera es necesario regular el conmutador VERANO-STOP-INVIERNO (2 - fig. 1) a la posición STOP. 3.03 Apagado prolongado de la caldera
Para apagar la caldera es necesario: - cerrar la llave combustible; - cortar la corriente del aparato.
N.B.: Si la caldera tiene que soportar largas paradas durante el invierno, con el fin de evitar daños producidos por el hielo, es aconsejable introducir en la instalación anticongelante o vaciar el agua (a efectuar solamente por un instalador cualificado).
4. CONTROLES Y LIMPIEZA (a efectuar solamente por un instalador cualificado) 4.01 Atención
Los componentes eléctricos de la caldera funcionan a 230V ~ 50Hz.
Antes de cualquier intervención, es necesario asegurarse que no haya tensión eléctrica. 4.02 Control de la instalación (a efectuar una vez al año)
El control de la instalación se efectuará al final de la temporada. Es necesario asegurarse que el vaso de expansión esté lleno. Controlar el buen funcionamiento de la bomba.
4.03 Control de la caldera (a efectuar una vez al año)
- Verificar el buen encendido de la caldera, efectuando pruebas de encendido y apagado por medio del termostato de regulación.
- Que el conducto de humos se haya realizado correctamente y no existen obstrucciones. - Controlar el tiro del conducto de humos durante el funcionamiento.
- Controlar que la unión caldera-chimenea sea estanca.
- Controlar que la circulación del agua, entre caldera e instalación se realiza correctamente. - Asegurarse que en caso de ausencia de llama en el quemador, el aparato se bloquee.
- Controlar durante el funcionamiento en invierno, la prioridad de la producción del agua caliente sanitaria sobre la calefacción.
4.04 Limpieza de la caldera, del quemador y la chimenea Debe efectuarse una vez cada año.
INSTRUCCIONES PARA EL INSTALADOR
5. DESCRIPCIÓN Y FUNCIONAMIENTO DE LA CALDERA5.01
La caldera GN TK M UNIT es un nuevo generador de calor de alto rendimiento para la calefacción y producción de agua caliente sanitaria (A.C.S.), pudiendo funcionar con un quemador de combustible líquido o de gas presurizado. El cuerpo de la caldera está compuesto de elementos de fundición, unidos entre sí por biconos y tirantes de acero. Los elementos han sido especialmentes diseñados con un óptimo reparto de sus aletas para conseguir una muy alta eficiencia térmica, con el consiguiente ahorro energético.
5.02 Termostato de seguridad
La caldera esta equipada de un termostato de seguridad de rearme automático que para el quemador cuando la temperatura del agua supera los 110° C.
5.03 Funcionamiento de la caldera
La caldera GN TK M UNIT es un generador para la calefacción central y para la producción de agua caliente sanitaria. Estos dos servicios que funcionan automáticamente se alternan dando prioridad absoluta a la producción de agua caliente sanitaria..
5.04 Funcionamiento in Invierno
La caldera GN TK M UNIT está dotada de una válvula de tres vías motorizada, que permite con gran rapidez la conmutación a la posición de recirculación para el calentamiento de la producción de A.C.S. Durante el precalentamiento y la producción de a.c.s., la bomba de circulación funciona y el agua de la caldera permanece en movimiento en el circuito interno a través de la válvula de tres vías. En esta fase, el termostato de regulación de la caldera queda excluido del funcionamiento y el quemador pasa a ser gobernado directamente por el termostato de mínima. Cuando el agua alcanza la temperatura solicitada por el termostato de mínima, se puede emplear la caldera para la calefacción del ambiente. En este fase la válvula conmuta el circuito y el quemador con la bomba de circulación quedan gobernados por el termostato de regulación caldera. Cuando la temperatura del agua alcanza el valor prefijado el quemador se apaga. Si durante la fase de calefacción se solicita producción de a.c.s., se produce automáticamente la prioridad de ésta sobre la calefacción.
5.05 Funcionamiento in Verano
Con el conmutador en esta posición se produce únicamente a.c.s. y el circuito de calefacción queda permanente-mente excluido. Por esta razón el quemador y la bomba entran en funcionamiento únicapermanente-mente para mantener la temperatura del a.c.s. durante el consumo o en paradas largas.
Nota: Cuando se interrumpe la cesión de calor estando el agua de la caldera a temperatura elevada, al pararse la bomba de circulación se produce una inercia térmica que podría llegar a bloquear la caldera (apagado total) a través del termostato de seguridad a 110°C. en serie con el quemador.
Para evitarlo se ha dispuesto el termostato de limite de manera que cuando la temperatura de la caldera supera el valor ajustado en dicho termostato, pone nuevamente en marcha la bomba hasta obtener un descenso de la temperatura por debajo de dicho valor.
6. COMPONENTES Y ESQUEMA DE FUNCIONAMIENTO 6.01 Componentes principales 7 16 15 14 13 12 11 10 9 8 5 4 3 2 1 6 Leyenda 1 Selector Verano-Stop-Invierno 2 Termostato regulación calefacción
3 Pulsador de rearme quemador con lámpara de señalización 4 Termostato de seguridad a rearme manual
5 Termohidrómetro
6 Tapa (predisposición para el montaje de la centralita electrónica termostática)
7 Quemador de gasóleo 8 Grifo vaciado calefacción 9 Vaso expansión
10 Bomba calefacción 11 Grifo llenado instalación 12 Intercambiador de calor 13 Válvula de tres vías 14 Fluxostato 15 Válvula de seguridad 16 Purgador de aire 6.02 Esquema de funcionamiento Leyenda 1 Válvula de seguridad 2 Purgador 3 Manometro (raccord) 4 Vaso expansión 5 Bomba calefacción 6 Quemador gasoleo
7 Termostato di mínima (bulbo) 8 Termostato seguridad (bulbo) 9 Termostato bomba (bulbo) 10 Termostato limite sanitario (bulbo) 11 Termostato regulación caldera (bulbo) 12 Termómetro
13 Válvula tres vías 14 Intercambiador 15 Fluxostato
16 Grifo llenado instalación
Ida calefacción Retorno calefacción Entrada agua fria sanitaria Salida agua caliente sanitaria 2 3 1 13 14 15 4 16 7-8-9-10-11-12 6 5 fig. 3 fig. 4
Modelo
GN-TK M Unit
Potencia util Gasto calorifico Contenido de agua
litri 16
Producion agua
∆t=30°C CircuitoPresión máxima caldera kg/cm2 4 Circuito sanitario kg/cm2 6 Numero elementos 3 23,3 kW 31,4 kW 20.000 kcal/h 27.000 kcal/h 25,8 kW 34,9 kW 22.200 kcal/h 30.000 kcal/h lt/min 11 lt/min 15 da a da a da a da a da a 7. DATOS TÉCNICOS
7.01 Diagrama de la perdida de carga circuito hidráulico caldera
7.02 Características de la bomba 1 2 3 = Posición de la bomba fig. 5 fig. 6 Tab. 1 H (m. c. a.) Q (m3/h) 1 2 3 4 5 6 7 8 910 2 3 4 5 6 7 8 9100 2 3 4 5 6 7 8 9 1 1000 70 80 90 2 3 4 5 6 7 8 9 20 30 40 50 60 100 10 Q (m /h)3 ∆ p (mbar)
8. INSTALACIÓN
8.01 Montaje (a efectuar solamente por personal cualificado).
- La caldera debe ser instalada de conformidad con la normativa vigente.
- Es aconsejable instalar en el circuito hidráulico válvulas a fin de permitir el aislamiento de la caldera con respecto al la instalación.
- Verificar que la ventilación del local donde se instale la caldera, cumpla con la normativa vigente.
- Es necesario que la evacuación de los humos sea a través de una chimenea que deberá tener el diámetro correspondiente según normativa y no inferior al de la caldera.
- Que el conducto de humos se haya realizado correctamente y que no esté cercano ni atraviese partes inflamables. - La unión entre la chimenea y la calera debe ser estanca.
- Conectar la caldera a la red eléctrica (230 V. monofasico). Se recomienda la instalación entre la red y la caldera de un interruptor bipolar magnetotérmico de 2A. máximo. Es importante conectar la caldera a una buena toma de tierra.
- Efectuar la conexión del combustible segun las instrucciones del constructor. 8.02 Dimensiones y conexiones 500 850 A6 690 555 780 748 723 300 200 55 55 40 50 40 A1 A2 A3 A4 A5 Retorno calefaccion A1
3/4"
Ida calefaccion A23/4"
Salida A.C.S. A31/2"
Salida A. F. S. A41/2"
130
Salida de humos (ø mm) A6 Descarga valvula deseguridad A5/
fig. 732 Bomba de circulación 38 Fluxostato
49 Termostato de seguridad 52 Termostato de limite a.c.s. 61 Selector
63 Termostato regulación calefacción
72 Termostato de ambiente (no suministrado) 9. CONEXIÓN ELÉCTRICA
9.01
La conexión eléctrica sera segun esquema indicado en la figura 8 y 9.
N.B.: La conexión a la alimentación eléctrica se efectuará interponiendo un interruptor bipolar. Atención: Se debe conectar la caldera a una buena toma de tierra.
Esquema eléctrico d 4 2 b 1 a d 4 2 b 1 a d 4 2 b 1 a VERANO STOP INVIERNO Esquema Posicion manopla
Posicion del selector 61
2 4 1 3 B4 T2 S3 T1 N L1 38 211 1 a 2 b 61 9 160 10 61 d 4 11 72 12 c 1 212 c 1 2 133 12 8 4 9 5 1 14 13 103 c 2 c 1 52 c 1 63 1 L 13 L1 14 N1 5 32 6 4 6 14 129 8 7 6 2 N 3 230V 50Hz 49 95 fig. 8
95 Válvula de tres vías 103 Relé’
129 Pulsador de rearme con lámpara de señalización 133 Termostato bomba
160 Contacto auxiliar 211 Conector quemador 212 Termostato de mínima
L1 N1 c 2 4 1 3 B4 T2 S3 T1 N L1 L N 160 212 c 1 14 1 2 3 4 5 6 7 8 9 10 11 12 13 1 2 133 b d 4 1 2 a 61 14 103 12 8 4 13 9 5 1 52 c 1 63 c 1 c 2 49 129 211 72 95 38 32 230V 50Hz d 4 2 b 1 a d 4 2 b 1 a d 4 2 b 1 a VERANO STOP INVIERNO Esquema Posicion manopla
Posicion del selector 61 Esquema de cableado
fig. 9
Note: Las conexiones serán efectuados por un instalador cualificado. 32 Bomba de circulación
38 Fluxostato
49 Termostato de seguridad 52 Termostato de limite a.c.s. 61 Selector
63 Termostato regulación calefacción
72 Termostato de ambiente (no suministrado) 95 Válvula de tres vías
103 Relé’
129 Pulsador de rearme con lámpara de señalización 133 Termostato bomba
160 Contacto auxiliar 211 Conector quemador 212 Termostato de mínima
9.02 Apertura del panel de control
Para acceder a los componentes electricos internos al panel de control, seguir las secuencias de la figura 10.
fig. 10
10. ENCENDIDO Y APAGADO
10.01 Controles a efectuar en la puesta en marcha
En el momento de la puesta en marche, es necesario controlar que las válvulas de los circuitos entre la caldera y la instalación estén abiertas, que toda la instalación este llena de agua y purgada, que no existen fugas de gas o perdidas de agua ni en la instalación ni en la caldera, que las conexiones eléctricas sean correctas y que se haya realizado la puesta a tierra; que no existan líquidos o materiales inflamables alrededor de la caldera; que la chimenea no tenga obstrucciones.
10.02 Operación para el encendido
Regular el conmutador VERANO-STOP-INVIERNO (2 - fig. 1) del panel de control en posición invierno.
Con el termostato de la caldera (3 - fig. 1) regulado a la posición «temperatura mínima», pulsar el interruptor general para dar tensión a la caldera.
Para conseguir el encendido del quemador es necesario: - Abrir la llave de combustible.
- Regular la manopla del termostato caldera al valor deseado (no inferior a 50°C.).
En esta posición, y pasado un tiempo de espera prefijado (hasta dos minutos) el quemador se pone en funcionamiento.
La caldera funcionará ahora automáticamente, controlada por el termostato de regulación de la caldera o por otros dispositivos de control (termostato ambiente, centralita electrónica etc.).
- Regular el conmutador VERANO-STOP-INVIERNO del panel de control, segun las necesidades, regular el termostato de la caldera y el termostato del acumulador a la temperatura deseada; en esta posición la caldera esta lista para funcionar automáticamente.
Note: Si, después de haber seguido correctamente las maniobras de encendido, el quemador no se enciende y la lámpara del pulsador situado en el panel de control se ilumina, entonces apretar el pulsador.
En caso de faltar la corriente eléctrica a la caldera, mientras esta en funcionamiento, el quemador se apagará y volverá a encenderse automáticamente, cuando llegue la tensión de la red.
3 1 5 2 4 Leyenda 1 Tapa caldera
2 Tornillo de fijación tapa de protección 3 Tapa de protección cableado
4 Tornillo y placa de anclaje 5 Panel de control
10.03 Apagado temporal de la caldera
Para apagar la caldera es necesario regular el conmutador VERANO-STOP-INVIERNO (2 - fig. 1) a la posición STOP. 10.04 Apagado prolongado de la caldera
Para apagar la caldera es necesario: - Cerrar el grifo de agua;
- cortar la corriente del aparato.
N.B.: Si la caldera tiene que soportar largas paradas durante el invierno, con el fin de evitar daños producidos por el hielo, es aconsejable introducir en la instalación anticongelante o vaciar el agua.
10.05 Control de la caldera
- Verificar el buen encendido de la caldera, efectuando pruebas de encendido y apagado por medio del termostato de regulación.
- Controlar el tiro del conducto de humos durante el funcionamiento. - Controlar que la unión caldera-chimenea sea estanca.
- Controlar que la circulación del agua, entre caldera e instalación se realiza correctamente. - Asegurarse que en caso de ausencia de llama en el quemador, el aparato se bloquee.
- Controlar durante el funcionamiento en invierno, la prioridad de la producción del agua caliente sanitaria sobre la calefacción.
11. MANTENIMIENTO
El mantenimiento de la caldera debe de ser efectuado por Personal Técnico. Es una buena norma el control de la caldera al menos una vez al año, antes de la temporada de invierno. Este control debe revisar la limpieza de la caldera, el funcionamiento correcto de todos los dispositivos de regulación y seguridad, además del estado de todos los conductos de humos así como la presión de agua en el circuito.
11.01 Limpieza de la caldera
Para una buena limpieza de la se debe:
• cortar la energía eléctrica a la caldera y cerrar el grifo de agua; • quitar los paneles 1, 2 e 3 fig. 11);
• limpiar todo el interior de la caldera;
• controlar a continuación la salida de humos y si es necesario limpiarla; • para la limpieza del quemador consultar las instrucciones del mismo.
1
2
3
Cepillo
3 2 20:55 2 4 4 6 6 -0+ 2 8 7 6 1 0 3 4 9 9 3 1 7 5 2 8 5 1 2 3 4 5 °C bar D B C A
12. RELOJ PROGRAMADOR (opcional) 12.01 Montaje reloj programador
• sacar la placa "A" del panel de mandos; • insertar la pieza "B";
• montar el reloj C en la pieza "B".
• conexionar los cables "D" del reloj a los borners del panel tal como se indica: Cable n° 1 al borne 13
Cable n° 2 al borne 14 Cable n° 3 al borne 9 Cable n° 5 al borne 10
N.B. Para conexionar los cables 3 y 5 al los bornes 9 y 10, es necesario quitar el puente entre el borne 9 y 10.
12.02 Programación
La hora se programa como un reloj normal, haciendo girar el disco del programador en sentido horario.
La programación se efectúa bajando los dientes moviles. Cada diente movil corresponde a una programación de 15 minutos.
El conmutador que se encuentra al lado de las agujas ofrece las siguientes posibilidades: 1 Conmutador en posición "I", paro total de la caldera.
2 Conmutador en posición "0", la caldera esta siempre en funcionamiento siendo activada tanto por los termostatos de caldera como por el termostato de ambiente.
3 Conmutador en posición entre "I" y "0", la caldera funciona automaticamente, según el programa establecido utilizando los dientes moviles del reloj.
Datos técnicos
Interruptor o conmutador unipolar. Interruptor 16A/250V - contacto µ. Control del motor de cuarzo. Tension 230V - 50/60 Hz. Potencia nominal 1,7 W (6,5 mA). Temperatura de trabajo de -10°C a +55°C. Disco programable con 96 dientes moviles. Tiempo mínimo programable 15 minutos 150 horas de reserva de hora.
fig. 13
disco programador con dient es moviles
Indicador del punto de activacion
marcha
Fig. 14
13. CARACTERISTICAS TECNICAS Y DIMENSIONALES DEL QUEMADOR
Empleando tecnologías modernas FÉRROLI ha producido estos nuevos aparatos capaces de optimizar la mezcla aire-combustible, obteniendo así altos rendimientos, bajo contenido de CO y NOX y una llama muy silenciosa. Características técnicas mas destacadas:
• Regulación mínima de la posición de la cabeza de combustión en relación a la tobera por medio de un tornillo micrométrico.
• Regulación precisa del aire de aspiración.
• Tapa de aire con cierre por gravedad al para del quemador: esto permite limitar notablemente la dispersión de calor de la caldera durante la parada.
• El quemador SUN se completa de precalentamiento en la línea del inyector, para mejorar la combustión para asegurarse un rápido encendido después de paros prolongados en los periodos mas fríos y con gasóleo con parafinas.
• Las operaciones de inspección y mantenimiento son muy fáciles.
Ø91 Ø 170 Ø 140
250
286
0Ø90
180
227
96
Tipo ModeloSUN
Caudal combustible min. 1.12
max. 4.90 13.3 min. max. 58.1 146-48 rsx 40 palas 110 W 64-16 nr. 6 tagli 2x7 kV 40 mA 70W 0.6A 2735 g/min Gasoleo max 20 °C 1.5 E 220 - 240V 50Hz Potencia térmica Ventalle Calentador Cabeza pulverizador Transformador de encendido Motor Combustible Alimentación eléctrica kg/h kW Øe Øi 220 W Potencia absorbida IP40 Grado de protección
14. COMPONENTES PRINCIPALES DEL QUEMADOR Fig. 15 Leyenda 1 Bomba de gasóleo 2 Motor 3 Válvula electromagnética 4 Cuerpo quemador 5 Pulsador de desbloqueo 6 Centralita electrónica 7 Fotocélula 8 Transformador de encendido 9 Brida conexión quemador
10 Línea pulverizador con precalentamiento 11 Electrodos de encendido
12 Cañón quemador
13 Tornillo regulación clapeta de aire 14 Clavija conexión eléctrica
15 Ventilador
16 Regulación cabeza de combustión 17 Regulación presión bomba 18 Toma de presión V
5
17
4
P 20 15 10 5 016
8
3
13
18
6
15
12
11
10
9
7
2
1
14
15. CONEXIONES ELECTRICAS DEL QUEMADOR
Las conexiones eléctricas que debe realizar el instalador son: - Línea de alimentación
- Eventual lámpara de señalización y/o cuentahoras ATENCION
- No intercambiar el neutro con la fase - Efectuar una buena conexión a tierra
Fig. 16 M MB FR TS CO N L1 B4 S3 T2 T1 W h F IG Ph N N N LS PR TM VE TR PRC TA-TC N L1 B4 S3 T2 T1 CO Cuentahoras F Fusible FR Fotocélula IG Interruptor general LS Lámpara señalización bloqueo quemador MB Motor quemador PB Conexión quemador PR Calentador SC Enchufe
TA-TC Termostato caldera - ambiente TR Transformador de encendido TS Termostato de seguridad TM Termostato de mínimo
VE Válvula electromagnética PRC Pulsador de rearme a distancia Brahma OF1R
16. LINEA DE ALIMENTACION GASOLEO Atención
Controlar, después de poner en marcha el quemador, que el tubo de retorno del combustible no esté obstruido. Una contrapresión excesiva provocaría la rotura de la junta de la bomba.
Es necesario instalar un filtro en la línea de alimentación del combustible.
H (m) 0.5 1.0 2.0 1.5 L (m) Øi 8 mm. Øi 10 mm. 10 20 40 60 20 40 80 100 Circuitos hidraulicos
A Alimentación por gravedad B Alimentación por aspiración C Alimentación con sifón D Alimentación con anillo
Nota: Por cada curva o válvula, sumar a la longi-tud del tubo 0,25m. (pérdida de carga). L Longitud total del tubo de aspiración
com-pren didos los tramos verticales. H Diferencia de nivel
Øi Diámetro interior del tubo
H (m) 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 25 60 L (m) Øi 8 mm. Øi 10 mm. 21 18 15 12 10 8 6 50 44 38 32 26 20 16 H (m) 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 25 60 L (m) Øi 8 mm. Øi 10 mm. 21 18 15 12 10 8 6 50 44 38 32 26 20 16 Fig. 17A Fig. 17B Fig. 17C Fig. 17D
17. MONTAJE DEL QUEMADOR EN LA CALDERA 3 4 5 2 1 Leyenda 1 Entrada (aspiración)
2 Retorno tornillo de by-pass interior 3 Salida al pulverizador
4 Conexión manómetro presión 5 Conexión vacuometro
6 Tornillo de regulación de la presión
SUNTEC AS
Fig. 18
- Introducir el tornillo (M8x20) en la brida 3. - Acoplar la brida 3 en la caldera con los
tornillos 5 (4 de M8x20) intercalando la junta aislante 1.
- Montar el quemador en la brida caldera y fijarlo al tornillo 2 con la tuerca 4.
18. REGULACION PRESION BOMBA
DANFOSS BFP 21 R3 T ype BFP NO. V P MADE IN DENMARK 1 2 6 5 4 3
Tabla caudal inyectores para gasóleo
N.B. Los valores abajo indicados son indicativos ya que hay que tener presente que el caudal de los inyectores pueden variar un ±5%. Además con quemadores teniendo el precalentamiento, el caudal de combustible disminuye cerca de un 10%. 6 7 8 9 10 11 12 13 14 15 16 17 0,40 1,18 1,27 1,36 1,44 1,52 1,59 1,67 1,73 1,80 1,86 1,92 1,98 0,50 1,47 1,59 1,70 1,80 1,90 1,99 2,08 2,17 2,25 2,33 2,40 2,48 0,60 1,77 1,91 2,04 2,16 2,28 2,39 2,50 2,60 2,70 2,79 2,88 2,97 0,65 1,91 2,07 2,21 2,34 2,47 2,59 2,71 2,82 2,92 3,03 3,12 3,22 0,75 2,2 2,38 2,55 2,70 2,85 2,99 3,12 3,25 3,37 3,49 3,61 3,72 0,85 2,5 2,70 2,89 3,06 3,23 3,39 3,54 3,68 3,82 3,96 4,09 4,21 UGELLO G.P.H.
Caudal a la salida del quemador en Kg/cm2 Presión de bomba Kg/cm2
19. REGULACION CABEZA Y CLAPETA DE AIRE La regulación de la cabeza depende del caudal del quema-dor y se efectúa girando en sentido horario o antihorario el tornillo de regulación (B) hasta que la muesca grabada en la varilla "A" coincida con el índice.
Se modifica así la posición del deflector respecto al cañón del quemador y consecuentemente el paso de aire. Para la regulación del caudal de aire actuar sobre el tornillo "C". Al parar el quemador la clapeta de aire se cierra automáticamente.
Ejemplo de regulacion de la combustion
De acuerdo al caudal que necesita la caldera se define el pulverizador, la presión de la bomba, la regulación de la cabeza de combustión, la regulación del caudal de aire, según la tabla que sigue. Controlar la combustión.
19.01 Posicion electrodos - deflector
Después de haber montado el inyector, verificar el correcto posicionamiento de los electrodos y el deflector, según la cota abajo indicada. Es necesa-rio seguir un verificado de la cota después de cada intervención en la cabeza.
45.0
°
6.5
3.5
3
1
L
Inyector Regulacioncabeza Regulacionaire
marca 10 22 L 10 Marca Presion bomba bar 12 3560133/0 Código 60° Angulo 0,75 US Gall/h 2,93 Caudal quemador kg/h SUN Modelo quemador Potencia termica kW 34,8 Modelo caldera GN-TK M Unit Fig. 19
C
A
B
Fig. 20VE G P VE G P
a) Con el cierre de la línea termostática el motor del quemador comienza a girar junto con la bomba; el gasóleo aspirado se envía íntegramente hacia el retorno. Están en funcionamiento también el ventilador del quemador y el transformador de encendido por lo que se efectúan las fases de:
• preventilación del hogar
• presurizado de una parte del circuito de gasóleo
• preencendido, con descarga entre las puntas de los electrodos
b) Finalizada la preventilación, el aparato abre la válvula electromagnética: el gasóleo llega al pulverizador, y sele de él fínamente atomizado.
El contacto con la chispa, presente entre las puntas de los electrodos, determina la formación de la llama. Simultáneamente comienza el tiempo de seguridad.
21.01 CICLO DEL EQUIPO BRAHMA OF1 20. PUESTA EN MARCHA
1) Operaciones preliminares
• montar el manómetro y el vacuometro en la bomba (quitar después de la puesta en marcha) • abrir las válvulas presentes en la tubería de gasóleo
• dar corriente con el interruptor general
• cerrar la línea de termostatos (caldera/ambiente) • desbloquear la centralita (apretando el botón rojo) 2) Arranque scaldatore combustibile re bruciatore ormatore d'accensione la elettromagnetica esistenza ostati ostato di consenso scaldatore alatore di blocco
RISC PRE TS PRE TS
TR TA - TC VE FR MB Pr Tm SB RISC PRE TS Termostatos Calentador Termostato calentador Motor Transformador Válvula electromagnética Fotocélula Lámpara bloqueo
21. MANTENIMIENTO DEL QUEMADOR
El quemador requiere un mantenimiento periódico, que deberá ser realizado por personal cualificado.
El mantenimiento constituye un factor esencial para el correcto funcionamiento del quemador, evitando así consumos excesivos de combustible y reduciendo por lo tanto las emisiones contaminantes al ambiente.
Antes de efectuar toda operación de limpieza y control, desconectar el interruptor general del equipo. La mayor parte de los componentes pueden ser controlados quitando la protección.
Las operaciones básicas a realizar son las siguientes:
• Controlar que no se presenten obstrucciones o abolladuras en los tubos de alimentación y retorno del combustible. • Efectuar la limpieza del filtro de línea de aspiración del combustible.
• Controlar el consumo correcto de combustible.
• Efectuar la limpieza de la cabeza de combustión en la zona de salida del combustible, en el disco estabilizador de aire.
• Dejar funcionar el quemador a régimen máximo durante aproximadamente 10 minutos, después efectuar el análisis de la combustión, controlando:
• La regulación correcta de todos los elementos indicados en este manual. • Temperatura de los humos que van a la chimenea.
• Contenido del porcentaje de CO2. • Contenido de CO (ppm).
• Indice de opacidad de los humos, según la escala Bacharach. Operaciones de desmontaje y mantenimiento del quemador
- Quitar la protección (B) aflojando el tornillo (A), podemos así acceder a todos los componentes. - Aflojar la tuerca (C) y posicionar el quemador según fig. 21.
Fig. 21
C
A B
22. ANOMALÍAS DE FUNCIONAMIENTO
INCONVENIENTE CAUSAS Y REMEDIOS
Olores de gases inquemados Controlar que la caldera esté limpia.
Controlar que el tiro sea suficiente.
La caldera funciona pero la temperatura no aumenta Verificar el buen funcionamiento del termostato de regulación.
Controlar que la caldera esté limpia.
Controlar que la potencia de la caldera sea la suficiente para la instalación.
Temperatura del agua de la instalación Verificar el funcionamiento del termostato
demasiado alta o demasiado baja de regulación.
Controlar que la bomba no se haya bloquedo. Verificar que las características de la bomba sean las apropiadas para la instalación.
El termostato de regulación reenciende con Controlar que el bulbo está bien colocado. una desviación de temperatura demasiado elevado Sustituir el termostato
La caldera produce agua de condensación Controlar que la caldera no funcione a una temperatu-ra demasiado baja (por debajo de 50°C).
Controlar el tiro de la chimenea
La caldera se apaga Intervención del termostato de seguridad (de rearme
manual) debido a una sobre temperatura.
N.B. Antes de llamar al Servicio Técnico de Asistencia, a fin de evitar gasto inútiles, asegurarse que la eventual anomalía de la caldera no se deba a falta de energía eléctrica o de combustible.
Sede Central y Fábrica :
Polígono Industrial de Villayuda Tel. (947) 48 32 50 - Fax: (947) 48 56 72 Apartado de Correos 267 - 09007 Burgos
Dirección Comercial :
Ctra. de Alcobendas a Fuencarral Km. 15,700 Edificio Europa - 28100 Alcobendas (Madrid) Tel. (91) 661 23 04 - Fax: (91) 661 09 91
Jefaturas Regionales de Ventas
CENTRO CATALUÑA-BALEARES GALICIA ANDALUCIA Tel. (91) 661 23 04 Tel. (93) 729 08 64 Tel. (981) 79 50 47 Tel. (95) 560 03 12 Fax (91) 661 09 04 Fax (93) 729 12 55 Fax (981) 79 57 34 Fax (95) 418 17 76
