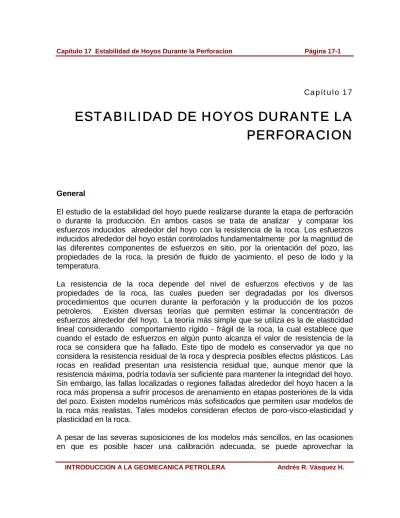

Capítulo 17
ESTABILIDAD DE HOYOS DURANTE LA
ESTABILIDAD DE HOYOS DURANTE LA
ESTABILIDAD DE HOYOS DURANTE LA
ESTABILIDAD DE HOYOS DURANTE LA
PERFORACION
PERFORACION
PERFORACION
PERFORACION
General
El estudio de la estabilidad del hoyo puede realizarse durante la etapa de perforación o durante la producción. En ambos casos se trata de analizar y comparar los esfuerzos inducidos alrededor del hoyo con la resistencia de la roca. Los esfuerzos inducidos alrededor del hoyo están controlados fundamentalmente por la magnitud de las diferentes componentes de esfuerzos en sitio, por la orientación del pozo, las propiedades de la roca, la presión de fluido de yacimiento, el peso de lodo y la temperatura.
La resistencia de la roca depende del nivel de esfuerzos efectivos y de las propiedades de la roca, las cuales pueden ser degradadas por los diversos procedimientos que ocurren durante la perforación y la producción de los pozos petroleros. Existen diversas teorías que permiten estimar la concentración de esfuerzos alrededor del hoyo. La teoría más simple que se utiliza es la de elasticidad lineal considerando comportamiento rígido - frágil de la roca, la cual establece que cuando el estado de esfuerzos en algún punto alcanza el valor de resistencia de la roca se considera que ha fallado. Este tipo de modelo es conservador ya que no considera la resistencia residual de la roca y desprecia posibles efectos plásticos. Las rocas en realidad presentan una resistencia residual que, aunque menor que la resistencia máxima, podría todavía ser suficiente para mantener la integridad del hoyo. Sin embargo, las fallas localizadas o regiones falladas alrededor del hoyo hacen a la roca más propensa a sufrir procesos de arenamiento en etapas posteriores de la vida del pozo. Existen modelos numéricos más sofisticados que permiten usar modelos de la roca más realistas. Tales modelos consideran efectos de poro-visco-elasticidad y plasticidad en la roca.
A pesar de las severas suposiciones de los modelos más sencillos, en las ocasiones en que es posible hacer una calibración adecuada, se puede aprovechar la
simplicidad de los mismos y ajustar los parámetros para obtener resultados con valores más realista y menos conservadores.
El análisis de estabilidad de hoyo se realizó con datos del pozo X utilizando el programa PBORE-3D (Pbore 3D, User´s Manual, 1994). Este es un modelo semianalítico basado en elasticidad lineal y poroelasticidad. En la Tabla 1 se presenta un ejemplo de la entrada de datos y se especifican los parámetros de entrada requeridos.
Tabla 1 Datos de entrada del modelo Pbore 3D
Tipo de Análisis: Poroelástico o Elástico, Impermeable o
Permeable.
Orientación del pozo: Inclinación
Acimut con respecto a la dirección del
esfuerzo horizontal mayor.
Datos del Pozo: Radio
TVD
Peso de lodo
Criterio de falla: Drucker –Prager (A y D)
Mohr-Coulomb (c y φ)
Parámetros de elasticidad: Módulo de Young drenado(E)
Relación de Poisson drenado (ν)
Resistencia a tracción
Parámetros poroelásticos: Parámetro de Skempton (B)
Relación de Poisson o drenada (νu)
Permeabilidad (k)
Viscosidad del fluido
Gradientes de esfuerzos en sitio: Gradiente de esfuerzos verticales
Gradiente de esfuerzo horizontal mayor
Gradiente de presión de poro
Intervalos de tiempo: 4 intervalos de tiempo para el análisis de
Poroelasticidad.
Para el análisis de estabilidad de hoyo en el campo se realizaran sensibilidades en los parámetros siguientes: magnitud de esfuerzos en sitio, presión de yacimiento, orientación del pozo respecto a la orientación de los esfuerzos en sitio e inclinación del pozo.
Análisis estabilidad de un pozo horizontal en la localización del pozo X.
Se ha considerado el caso de un pozo horizontal en la dirección perpendicular al
esfuerzo horizontal mayor en sitio (σHmax). Tal como se presentó en capítulos
anteriores, los ensayos mecánicos mostraron dos intervalos de propiedades de roca correspondientes a diferente porosidad y características litológicas de las calizas. La Tabla 2 presenta los valores promedio de propiedades de resistencia y módulos elásticos de las mismas.
Tabla 2 Propiedades mecánicas promedio a dos profundidades en el núcleo del pozo X Profundidad (pies) E (psiE06) ν φ (º) c (psi) A) 5935 2.85 0.24 28.2 2545 B) 6347 5.52 0.22 46.6 2862
Para el análisis, se tomaron los datos de resistencia más bajos como una manera de considerar el caso más severo disponible. Algo importante de notar es que los ensayos realizados reflejan la resistencia de la roca intacta y en realidad, los tramos con fracturas naturales presentan una resistencia que debería ser más baja que la roca intacta. Esto es aún más importante si consideramos que el pozo horizontal debe diseñarse para atravesar las fracturas naturales abiertas (que ofrecen menor resistencia) y conectarse con los canales de flujo para mejorar la productividad del pozo. Para tomar en cuenta esta situación es posible considerar el medio fracturado como un medio equivalente. Sin embargo, no se dispone de ensayos en núcleos que contengan fracturas, de tal manera que se han considerado propiedades de resistencia un 20% menores que las medidas en el laboratorio para reflejar la
presencia de las fracturas. Esta menor resistencia fue también necesaria para la calibración del modelo y la determinación de magnitud de esfuerzos por retroanálisis de una falla localizada por corte (Capítulo 16 de este reporte).
La Tabla 3 presenta los datos utilizados como entrada al modelo Pbore 3D para el análisis de estabilidad. Se ha considerado un análisis elástico impermeable ya que se trata de una roca de baja permeabilidad y se considera que existe un revoque de buena calidad; la resistencia a tracción se ha tomado como cero por la presencia de fracturas abiertas y los parámetros de resistencia se han disminuido por las razones antes expuestas. Se han considerado dos criterio de falla diferentes, el criterio de Mohr-Coulomb y el criterio de Drucker-Prager (Jaeger and Cook, 1976; Desai, 1984). La combinación del modelo esfuerzo-deformación elástico lineal y estos criterios de falla desestiman la resistencia residual que la roca presenta después de la falla y que pudiera preservar la integridad del hoyo. Esto quiere decir que estos modelos predicen falla localizada y no falla total de hoyo y que, de cualquier manera, necesitan ser calibrados para poder reflejar lo observado en el campo. En este caso, la calibración se realizó para describir una falla localizada como es un “breakout”. El criterio de falla de Mohr Coulomb es aún más conservador que el criterio de Drucker-Prager. Se han presentado los resultados con ambos criterios de falla para establecer las diferencias y comparar con los pesos de lodo utilizado en los pozos inclinados del área. A pesar de que se ha dicho que es un análisis conservador, realizado para prevenir falla localizadas (y más aún colapsos generalizados), existe mucha incertidumbre en los parámetros de magnitud de esfuerzos en sitio, ya que no existen mediciones a las profundidades y litologías de interés y por tanto los resultados presentados se consideran aproximaciones preliminares.
Tabla 3 Datos de entrada para el análisis de estabilidad de hoyo del campo XX con el programa Pbore 3D
Análisis Elástico, Impermeable
Inclinación (α) y Orientación
(β) del pozo 0-90, 0-90 Datos del pozo
r = 0.3542 pies TVD = 6347 pies MW = 8.05 lpg Parámetros elásticos E = 2.85E06 psi ν ν ν ν = 0.24 To = 0 Mohr–Coulomb C=2544 psi, φφφφ = 24
Criterio de falla Drucker-Prager
A = 0.16 D = 2350 psi Gradientes de esfuerzos en sitio σσσσv = 1.02 psi/pie σσσσHmax = 0.95 psi/pie σσσσhmin= 0.65 psi/pie Pp = 0.32 psi/pie
Los resultados de esfuerzos alrededor del hoyo para las condiciones resumidas en la Tabla 3 se encuentran en las Figuras 1-a y b y 2-a y b. En estas figuras se presentan los esfuerzos tangenciales y radiales alrededor del hoyo (a una distancia radial de 1.05 veces el radio del hoyo) y la distribución de esfuerzos principales mayores y menores en la roca circundante hasta una distancia radial de 3 veces el radio del hoyo. Obsérvese que los esfuerzos se concentran solo hasta unas 1.6 veces el radio del pozo. La magnitud de los esfuerzos inducidos por la perforación del hoyo debe ahora compararse con el criterio de falla.
Los esfuerzos alrededor del hoyo se han representado también en forma de “nube de
esfuerzos” en el espacio τ – σ, lo cual permite comparar el estado de esfuerzos
alrededor del hoyo con el criterio de falla escogido (Fig. 3-a y b y 4-a y b). Las Figuras 3-a y 4-a presentan las condiciones de peso de lodo crítico para falla por corte para los criterios de falla utilizados y las Figuras 3-b y 4-b representan los esfuerzos generados alrededor del hoyo con un peso de lodo ligeramente superior al peso de lodo crítico, con lo cual se garantiza estabilidad del hoyo ante la falla por corte (el estado de esfuerzos no alcanza la línea de falla). El criterio de Mohr Coulomb es más conservador, por lo que se prefieren los resultados del Drucker-Prager, el cual presenta un valor más acorde con las expectativas de campo.
Es de interés, desde el punto de vista de perforación, obtener una ventana operacional de peso de lodo que permita disminuir los riesgos de perforación de los pozos no convencionales y que proteja la excavación tanto de falla por corte como de falla por tracción (fractura hidráulica y/o pérdida de circulación).
El criterio de falla por tracción consiste en comparar el mínimo esfuerzo efectivo inducido en el hoyo con la resistencia a tracción de la roca. En este caso la resistencia a tracción se ha tomado como nula, así que en cuanto se producen esfuerzos de tracción se considera que se produce una fractura hidráulica. Este criterio no considera la apertura de fracturas naturales abiertas. En realidad es más probable abrir fracturas pre-existentes que producir nuevas fracturas en la roca intacta que es lo que este modelo es capaz de predecir. Los valores que se presentan corresponden solo a las fracturas hidráulicas producidas en el material intacto. Los valores típicos de pérdida por circulación están muy por debajo de los valores que se obtienen con el programa para falla por tracción.
