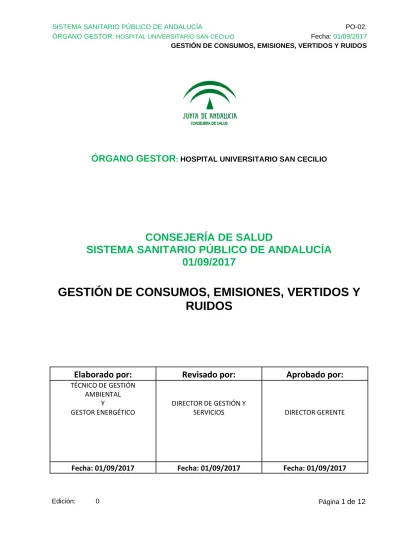

GESTIÓN DE CONSUMOS, EMISIONES, VERTIDOS Y RUIDOS

(1)

Edición: 0 Página 1de 12

ÓRGANO GESTOR

: HOSPITAL UNIVERSITARIO SAN CECILIO

CONSEJERÍA DE SALUD

SISTEMA SANITARIO PÚBLICO DE ANDALUCÍA

01/09/2017

GESTIÓN DE CONSUMOS, EMISIONES, VERTIDOS Y

RUIDOS

Elaborado por:

Revisado por:

Aprobado por:

TÉCNICO DE GESTIÓN AMBIENTAL Y GESTOR ENERGÉTICO DIRECTOR DE GESTIÓN Y

SERVICIOS DIRECTOR GERENTE

(2)

Edición: 0 Página 2de 12 0. ÍNDICE 0. ÍNDICE ... 2 1. OBJETO ... 3 2. DOCUMENTACIÓN DE REFERENCIA ... 3 3. DEFINICIONES ... 3 4. PROCEDIMIENTO ... 3

4.1 Aspectos ambientales a controlar: ... 3

4.2 Control operacional y seguimiento a realizar en cada aspecto: ... 4

MEDICIÓN DE PARÁMETROS ... 8

4.3 Sensibilización ... ¡Error! Marcador no definido. 5. HISTÓRICO DE EDICIONES ... 9

(3)

1. OBJETO

El objeto de este procedimiento es establecer los criterios y la sistemática de gestión para el control de las materias primas, emisiones de gases contaminantes a la atmósfera, vertidos a la red de saneamiento y contaminación acústica del Hospital Universitario San Cecilio de Granada.

2. DOCUMENTACIÓN DE REFERENCIA

- Legislación aplicable. (Ver base de datos de legislación). - PGA 6.1.2 Procedimiento de Aspectos Ambientales

3. DEFINICIONES

Ver Anexo I “Listado de términos y definiciones”

4. PROCEDIMIENTO

4.1 Aspectos ambientales a controlar:

- Consumo de Agua.

- Consumo de Energía Eléctrica.

- Consumo de Gasóleo.

- Consumo de Gases Combustibles.

- Consumo de Gases Medicinales.

- Consumo de Papel en fotocopias.

- Emisiones de gases contaminantes a la atmósfera.

- Vertidos a la red de saneamiento.

(4)

4.2 Control operacional y seguimiento a realizar en cada aspecto:

- Consumos de productos primarios:

A efectos de llevar a cabo el control operacional de los distintos consumos se procederá el registro periódico (generalmente con carácter mensual excepto en aquellos casos en que se esté condicionado por periodos de facturación) de las cantidades consumidas, a nivel de la desagregación existente en cada centro.

Para el control de los consumos de productos primarios (agua, electricidad, combustibles y gases medicinales) el personal del Servicio de Mantenimiento tiene planificadas las actividades de mantenimiento y revisión de los equipos e instalaciones que la consumen con el fin de prevenir fugas y escapes no deseados de los mismos. Para ello el personal de mantenimiento cuenta con unos protocolos de mantenimiento y manipulación de los distintos aparatos e instalaciones del centro hospitalario. El control de los consumos se realiza con la lectura de los contadores y con albaranes/facturas de entrada, quedando reflejados todos los datos en un histórico y en registros que dispone dicha unidad.

El HUSC tendrá en cuenta las peculiaridades de los centros y, de acuerdo a sus posibilidades económicas, adquirirá equipos nuevos que minimicen los impactos medioambientales.

Parámetros asociados:

Los parámetros asociados a los aspectos ambientales y usos energéticos objeto de este procedimiento operativo son los siguientes:

- Consumo de agua (m³)

- Consumo de energía eléctrica (Kw/h) - Consumo de gas natural (Kw/h) - Consumo gasóleo (Kw/h) - Propano (Kw/h) - Oxígeno (m³) - Nitrógeno (m³) - Prótoxido (kg)

El control del consumo de papel (medido por unidades DIN-A4) se llevará a cabo mediante el registro mensual de las cantidades suministradas centralizadamente por la Plataforma Logística.

(5)

- Emisiones de gases contaminantes a la atmósfera.

Para controlar las emisiones de contaminantes a la atmósfera del HUSC, anualmente se realizan mediciones de humos en chimenea de los focos identificados. Del mismo modo se adoptan las medidas adecuadas para realizar un correcto mantenimiento de las instalaciones de combustión, a través de los procedimientos o protocolos desarrollados en el Sistema de Calidad implantado en el Servicio de Mantenimiento, para obtener un óptimo funcionamiento y adecuado mantenimiento de las mismas, con el fin último de evitar en la medida de los posible un incremento en el volumen de contaminantes emitidos a la atmósfera.

En el anexo II se recoge la ubicación de los focos de emisión identificados Parámetros asociados y sistemática de gestión

Los parámetros asociados son los siguientes:

- CO (ppm) - CO2 (ppm) - NOx (ppm) - Oxígeno (%) - SO2 (mg/m3_N) - Temperatura (ºC) - Caudal emitido (m3_/h)

- Opacidad (índice de Bacharach)

Las mediciones se realizan por Entidad con acreditación ENAC en calidad ambiental y es una entidad colaboradora de la Consejería de Medio Ambiente de la Junta de Andalucía.

La Entidad remitirá los resultados obtenidos a la Unidad de Ingeniería y Mantenimiento para su custodia y dará copia a la Unidad de Gestión Ambiental del HUSC para su conocimiento.

La citada Entidad deberá cumplimentar y firmar los Libros de Registro de cada uno de los focos.

En aquellos equipos o instalaciones de cuya inspección resultare un informe desfavorable, se extenderá el acta correspondiente, señalando las deficiencias observadas e indicándose el plazo para su corrección.

(6)

Edición: 0 Página 6de 12 La Entidad coordinará con el HUSC las actuaciones y los medios auxiliares que pueda necesitar, a fin de que las operaciones a realizar puedan llevarse a cabo sin interferencia notable en los servicios.

Todos los equipos, aparatos de medida o de verificación y control y, en general, los medios que pudieran ser necesarios para llevar a cabo las operaciones de inspección son aportados por dicha Entidad.

Los equipos de medida estarán en perfectas condiciones de uso y con certificado de calibración vigentes, que será presentado al centro hospitalario.

La Entidad, con carácter previo al inicio de sus actividades, deberá coordinar con el Hospital los aspectos relacionados con la prevención de riesgos laborales.

- Vertidos a la red de saneamiento.

Se tendrá en cuenta la Ordenanza Municipal de vertidos a la red de alcantarillado del Excmo. Ayuntamiento de Granada u otras que resulten de aplicación.

Sin perjuicio de las autorizaciones que fueran exigibles por otros Organismos, los Centros deberán solicitar también la correspondiente “autorización de vertido”. En dicha solicitud se indicarán los caudales de vertido y régimen de los mismos, así como las concentraciones previsibles de las sustancias para las que se establecen limitaciones en la Ordenanza Municipal.

Una vez obtenida la caracterización y autorización de vertidos de los Hospitales, las analíticas para control y seguimiento futuro se llevarán a cabo según los planes de control de la empresa de saneamiento, en los puntos de control establecidos (ver anexo III).

En caso de cambio de actividad que derive en una nueva caracterización del vertido, se realizarán analíticas de control interno para asegurar la no superación de los parámetros establecidos en la Ordenanza de aplicación.

Parámetros asociados y sistemática de gestión

- PH - Conductividad (µS/cm) - Temperatura (ºC) - Sólidos en suspensión (mg/l) - Amonio (mg/l) - Tensioactivos aniónicos (mg/l) DQO (mgO2/l) - Aceites y Grasas (mg/l) - DBO5 (mgO2/l) - Fenoles (mg/l) - Fósforo total (mg/l)

(7)

- Ecotoxicidad (equitox/m3).

Para el supuesto de analítica desfavorable, se actuará conforme a lo establecido en el “PG 05 Procedimiento de No Conformidad, acciones correctivas y preventivas”.

- Focos Ruidosos (Contaminación Acústica).

El HUSC no constituye una fuente grande de emisión de ruidos al exterior, pero no podemos olvidar que existen máquinas que emiten al exterior niveles de presión sonora que han de ser controlados.

Para su comprobación, se ha establecido un mecanismo para la verificación y control de los ruidos en el exterior, de acuerdo a lo establecido en la normativa de aplicación. Análogamente, se establecen mecanismos para el seguimiento y la medición del ruido interior.

Las principales instalaciones productoras de ruido son:

• Grupos electrógenos.

• Plantas Térmicas (frío-calor)

• Salas técnicas.

• Climatizadores y ventiladores exteriores

• Torres de refrigeración.

La vigilancia del buen funcionamiento de estos equipos y por tanto del control pasivo del ruido es responsabilidad del Servicio de Mantenimiento.

En las modificaciones o ampliaciones que se produzcan en las instalaciones del HUSC se deberá tener en cuenta que tanto la ubicación, orientación y distribución interior del edificio destinado a los usos más sensibles desde el punto de vista acústico, se planificará con vistas a minimizar los niveles de inmisión en los mismos, adoptando diseños preventivos y suficientes distancias de separación respecto a las fuentes de ruido más significativas, y en particular, del tráfico rodado.

Se procederá a la revisión de los niveles sonoros que se produzca en los puntos o focos ruidosos identificados en la evaluación inicial, por una sola vez, no siendo necesarios medir nuevamente sino hay cambios o modificaciones en los mismos, así como a los nuevos equipos incorporados o por ampliación de las distintas instalaciones del HUSC, susceptibles de producir ruido.

(8)

MEDICIÓN DE PARÁMETROS

Las actividades, instalaciones o actuaciones ruidosas producidas en el HUSC, están sujetas a los límites admisibles de emisión de ruidos al exterior de las edificaciones que viene establecido en la reglamentación aplicable, según recoge la siguiente tabla:

Tipos de área acústica

Índices de ruido (dBA) Diurno Ld Vespertino Le Nocturno Ln (7-19H) (19-23H) (23-7H)

Tipo a: Sectores del territorio con predominio de

suelo de uso residencial 55 55 45

Tipo b: Sectores del territorio con predominio de

suelo de uso industrial 65 65 55

Tipo e: Sectores del territorio con predominio de suelo de uso sanitario, docente y cultural que requiera de especial protección contra contaminación acústica

50 50 40

Puntos de control exterior:

En el Anexo IV se recoge la ubicación de los posibles puntos de medición del ruido al exterior.

Puntos de control interior:

Con objeto de controlar el nivel de ruido en los diferentes centros, cada 5 años se realizará una comprobación de niveles sonoros. Los puntos de medición serán los definidos en este documento, salvo que cualquier ampliación o modificación en las instalaciones del HUSC haga necesaria una actualización. En este caso los criterios para la inclusión de nuevos puntos atenderán a:

- Nueva especificación legal (actividades sujetas, límites aplicables, etc), puesta en funcionamiento de actividad o instalación que derive en emisión sonora al exterior de un nivel suficiente para que sea necesario considerar la realización de mediciones para asegurar el cumplimiento de los límites legales aplicables

- Proximidad de las instalaciones al perímetro de cada centro. - Direcciones predominantes del viento.

(9)

Edición: 0 Página 9de 12 Ante la aparición de posibles quejas, reclamaciones o denuncias será preciso evaluar la incidencia en el medio receptor, caracterizando la situación según lo establecido en la normativa aplicable.

Las mediciones se realizarán conforme a lo establecido en la “Guía de aplicación del Decreto 6/2012” de Contaminación Acústica editada por la Consejería de Agricultura, Pesca y Medio Ambiente de la Junta de Andalucía.

4.3 Sensibilización

Conforme a lo establecido en el PGA 7 Procedimiento de Recursos, Competencia y Toma de Conciencia, el HUSC tienen planificadas charlas de formación y sensibilización a todo el personal al objeto de indicar pautas de control para la minimización, y de estos recursos para conseguir una minimización en el consumo.

5. HISTÓRICO DE EDICIONES

Nº Edición Fecha Resumen de Cambios / Capítulos afectados

0 Edición Inicial.

Enmienda

Ed. 0 05/06/2018

Eliminación del nombre del Hospital Campus de la Salud en sustitución por el Hospital Universitario San Cecilio.

6. ANEXOS

Anexo I Listado de términos y definiciones

Anexo II Ubicación focos de emisión del HUSC por centros

Anexo III Ubicación puntos de control de vertidos en el HUSC por centros

Anexo IV Ubicación puntos de medición de ruido exterior en el HUSC por centros Anexo V Resumen control operacional y seguimiento aspectos ambientales

(10)

ANEXO I Listado de términos y definiciones

Aspecto Ambiental: Elemento de las actividades, productos o servicios de una organización, que puede interactuar con el medio ambiente. Un aspecto ambiental significativo tiene o puede tener un impacto ambiental significativo.

Área de sensibilidad acústica: Se define como aquellas superficies o ámbito territorial en las que se pretende que exista una calidad acústica homogénea.

Área de silencio: Es una zona de alta sensibilidad acústica, que comprende los sectores del territorio que requieren una especial protección contra el ruido, como pueden ser las zonas de uso sanitario, uso docente, uso cultural o espacios naturales protegidos, salvo las zonas urbanas.

Área levemente ruidosa: Zona de considerable sensibilidad acústica, que comprende los sectores del territorio que requieren una protección alta contra el ruido, como pueden ser las zonas de uso residencial, zona verde (excepto en casos en que constituyen zonas de transición), adecuaciones recreativas, campamentos de turismo, aulas de la naturaleza y senderos.

Área tolerablemente ruidosa: Zonas de moderada sensibilidad acústica, que comprenden los sectores del territorio que requieren una protección media contra el ruido, como pueden ser las zonas de uso de hospedaje, uso de oficinas o servicios, uso comercial, deportivo o recreativo.

Área ruidosa: Zona de baja sensibilidad acústica, que comprenden los sectores del territorio que requieren menor protección contra el ruido, como pueden ser zonas de uso industrial o servicios públicos (no comprendidos en las anteriores áreas).

Área especialmente ruidosa: Zona de nula sensibilidad acústica, que comprende los sectores del territorio afectados por servidumbres sonoras a favor de infraestructuras de transporte, autovías, autopistas, rondas de circunvalación, ejes ferroviarios, aeropuertos y áreas de espectáculos al aire libre.

Calidad del aire: La adecuación de los niveles de contaminación atmosférica, cualesquiera que sean las causas que la produzcan, que garantice que las molestia grave, riesgo o daño inmediato o diferido, para las personas y para los bienes de cualquier naturaleza.

(11)

Eficiencia Energética: relación entre la producción de actividades, bienes o servicios de una organización y el gasto de energía.

Impacto ambiental: Cualquier cambio en el medio ambiente, ya sea adverso o beneficioso, resultante en todo o en parte de las actividades, productos y servicios de una organización.

Materias colorantes: Se entenderán como materias colorantes aquellos sólidos, líquidos o gases, tales como: tinta, barnices, lacas, pinturas, pigmentos y demás productos afines, que incorporados a las aguas residuales, las colorea de tal forma que no pueden eliminarse con ninguno de los procesos de tratamientos usuales que se emplean en las Depuradoras de Aguas Residuales.

Medio Ambiente: Entorno en el cual una organización opera, incluidos el aire, el agua, el suelo, los recursos naturales, la flora, la fauna, los seres humanos y sus interrelaciones. El entorno se extiende desde el interior de la organización, hasta el exterior.

Mezcla explosiva: Se entenderá como tales aquellos sólidos, líquidos, gases o vapores, que por razón de su naturaleza o cantidad sean o puedan ser suficientes, por sí mismo o en presencia de otras sustancias, de provocar ignición o explosiones.

Nivel de inmisión de un contaminante: Se entenderán a la cantidad del mismo contaminante existente por unidad de volumen de aire, medida siempre en ambientes exteriores.

Nivel de Inmisión Sonora: La magnitud de la presión acústica medida en un determinado punto.

Nivel de ruido de fondo: nivel sonoro existente en el punto de medición si no se encontrase en funcionamiento el conjunto de focos de ruidos del HUSC que inciden sobre ese punto.

Residuos corrosivos: Se entenderán como tales aquellos sólidos, líquidos, gases o vapores que provoquen corrosiones a lo largo del Sistema Integral de Saneamiento, tanto en equipos como en instalaciones, capaces de reducir considerablemente la vida útil de éstas o producir averías.

Residuos sólidos o viscosos: Se entenderán como tales aquellos residuos que provoquen o puedan provocar obstrucciones con el flujo del Sistema Integral de Saneamiento o que puedan interferir en el transporte de las aguas residuales. Ej.: grasas, tripas, tejidos animales, huesos, pelos, arenas, piedras…

(12)

Residuos tóxicos y peligrosos: Se entenderán como tales aquellos sólidos, líquidos o gaseosos, industriales o comerciales, que por sus características tóxicas o peligrosas requieran un tratamiento específico y/o control periódico de sus potenciales efectos nocivos.

Residuos que produzcan gases nocivos: Se entenderán como tales los residuos que produzcan gases nocivos en la atmósfera del alcantarillado, colectores y/o emisarios en concentraciones superiores a los límites siguientes:

Monóxido de Carbono (CO) 100 cc/m³ de aire Cloro (Cl²) 1 cc/m³ de aire Sulfhídrico (SH²) 20 cc/m³ de aire Cianhídrico (CNH) 10 cc/m³ de aire

Sonómetro: Instrumento diseñado y construido para responder al sonido de forma similar a como reacciona el oído humano, pudiendo obtenerse medidas objetivas reproducibles del nivel de presión sonora.

Uso de la Energía: Forma o tipo de aplicación de la energía

Uso significativo de la Energía: Uso de la energía que ocasiona un consumo sustancial de energía y/o que ofrece un potencial considerable para la mejora del desempeño energético.

(13)

Edición: 0 Página 1 de 1

ANEXO II UBICACIÓN FOCOS DE EMISIÓN Del HUSC ÁMBITO CAMPUS DE LA SALUD

(14)

(15)

ÁMBITO CAMPUS DE LA SALUD

(16)

ANEXO V RESUMEN CONTROL OPERACIONAL Y SEGUIMIENTO ASPECTOS AMBIENTALES

ASPECTOS AMBIENTALES

CONTROL OPERACIONAL Y SEGUIMIENTO

ASPECTOS ACTUACIONES PERIODICIDAD AÑO1 _RESPONSABLE2

AGUA

 ANALÍTICA AGUA SEGÚN R.D.140/20033

 TOMA DE DATOS DIARIO DE Tª Y CLORO

 ACTUACIONES EN GENERAL

RELACIONADAS CON EL R.D. 865/2003

ANUAL DIARIO

SEGÚN R.D. 865/2003 2017 DIRECTOR SS.GG. CENTRO

ENERGÍA ELÉCTRICA

 ANALISIS DE CONSUMOS Y REACTIVA – EVOLUCIÓN/COMPARATIVO –

 REVISIÓN LEGAL BAJA TENSIÓN

 REVISIÓN LEGAL MEDIA TENSIÓN

 REVISIÓN DE GRUPOS ELECTRÓGENOS

MENSUAL ANUAL ANUAL SEMESTRAL/ANUAL 2017 DIRECTOR SS.GG. CENTRO GASÓLEO (SOLO GRUPOS)  ANALISIS DE CONSUMOS – EVOLUCIÓN/COMPARATIVO –

 REVISIÓN LEGAL DE DEPÓSITOS

MENSUAL ANUAL/DECENAL 2017 DIRECTOR SS.GG. CENTRO GAS NATURAL  ANALISIS DE CONSUMOS – EVOLUCIÓN/COMPARATIVO –  EMISIONES DE CALDERAS4

 REVISIÓN LEGAL DE CALDERAS

MENSUAL

ANUAL

ANUAL 2017 DIRECTOR SS.GG. CENTRO

1_{Como se desconoce con qué periodicidad se han acometido las distintas actuaciones mencionadas en este cuadro se establece como año de realización en todas el 2017.} 2_{El término de Responsable sólo indica la persona, o personas, que coordinará todas las tareas que se indican en las actuaciones.}

3_{Esta analítica debería ser contratada a un laboratorio certificado para realizar las mismas.}

(17)

Edición: 0 Página 1 de 1 PROPANO (Tenemos?)  ANALISIS DE CONSUMOS – EVOLUCIÓN/COMPARATIVO –  MANTENIMIENTO DE DEPÓSITOS

 REVISIÓN LEGAL DE DEPÓSITOS E INSTALACIONES MENSUAL MENSUAL ANUAL 2017 DIRECTOR SS.GG. CENTRO OXÍGENO LIQUIDO  ANALISIS DE CONSUMOS – EVOLUCIÓN/COMPARATIVO –  MANTENIMIENTO/CERTIFICACIÓN DE MEZCLADOR MENSUAL MENSUAL 2017 DIRECTOR SS.GG. CENTRO NITRÓGENO LÍQUIDO  ANALISIS DE CONSUMOS – EVOLUCIÓN/COMPARATIVO –  MANTENIMIENTO/CERTIFICACIÓN DE MEZCLADOR MENSUAL MENSUAL 2017 DIRECTOR SS.GG. CENTRO PROTÓXIDO DE NITRÓGENO  ANALISIS DE CONSUMOS – EVOLUCIÓN/COMPARATIVO –  MANTENIMIENTO/CERTIFICACIÓN DE MEZCLADOR MENSUAL MENSUAL 2017 DIRECTOR SS.GG. CENTRO
