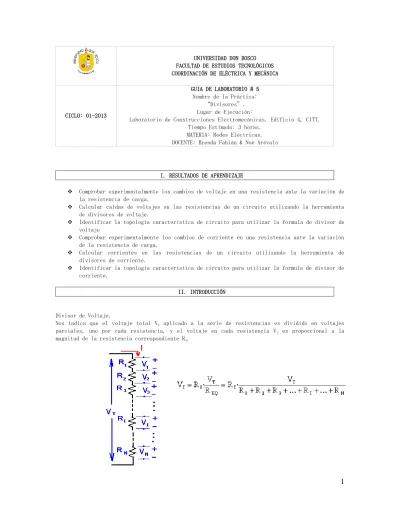

UNIVERSIDAD DON BOSCO FACULTAD DE ESTUDIOS TECNOLÓGICOS COORDINACIÓN DE ELÉCTRICA Y MECÁNICA
CICLO: 01-2013
GUIA DE LABORATORIO # 5 Nombre de la Práctica:
“Divisores”. Lugar de Ejecución:
Laboratorio de Construcciones Electromecánicas, Edificio 4, CITT. Tiempo Estimado: 3 horas.
MATERIA: Redes Eléctricas. DOCENTE: Brenda Fabián & Noé Arévalo
I. RESULTADOS DE APRENDIZAJE
Comprobar experimentalmente los cambios de voltaje en una resistencia ante la variación de la resistencia de carga.
Calcular caídas de voltajes en las resistencias de un circuito utilizando la herramienta de divisores de voltaje.
Identificar la topología característica de circuito para utilizar la formula de divisor de voltaje
Comprobar experimentalmente los cambios de corriente en una resistencia ante la variación de la resistencia de carga.
Calcular corrientes en las resistencias de un circuito utilizando la herramienta de divisores de corriente.
Identificar la topología característica de circuito para utilizar la formula de divisor de corriente.
II. INTRODUCCIÓN
Divisor de Voltaje.
Nos indica que el voltaje total VT aplicado a la serie de resistencias es dividido en voltajes
parciales, uno por cada resistencia, y el voltaje en cada resistencia VI es proporcional a la
2
Ejemplo.
Calcular el voltaje V3.
Divisor de Corriente.
Un divisor de corriente se presenta cuando hay dos o más resistencias en paralelo, la corriente total IT que llega al circuito se divide en tantas corrientes como resistencias o circuitos hay en
paralelo. En este caso la corriente que pasa por cada resistencia es inversamente proporcional a la resistencia de esa rama, es decir, a más resistencia en la rama menor corriente y lo contrario.
La corriente en la resistencia i es:
Donde:
G1 = 1/R1; G2 = 1/ R2;…; Gi = 1/ Ri.
En general G = 1/R se llama la conductancia del elemento y se mide en Siemens.
Para el caso de dos resistencias se puede usar las siguientes expresiones:
Ejemplo.
3
III. MATERIALES Y EQUIPO
Cantidad Descripción
4 Módulos de Resistencias Lucas Nulle 6 Módulos de Resistencias de Madera
8 Fuentes de Voltaje DC
8 Tester Digitales
“X” Cables de Conexión
IV. PROCEDIMIENTO
PARTE I: “Divisor de tensión”.
Paso 1. Elabore el circuito de la Figura 5.1, los valores de los componentes son los siguientes: fuente de alimentación de 24 VDC, R1 = 220 Ω y el valor de RV = 220 Ω.
Figura 5.1.
Paso 2. Antes de energizar el circuito, pida al Instructor la revisión del mismo.
Paso 3. Energizar el circuito y completar la siguiente tabla con los valores de voltaje en cada resistencia.
Elemento Voltaje (Voltios) R1
RV
Paso 4. Apague la fuente.
Paso 5. Cambie el valor de RV a 680 Ω.
Paso 6. Energizar el circuito y completar la siguiente tabla con los valores de voltaje en cada resistencia.
Elemento Voltaje (Voltios) R1
RV
Paso 7. Apague la fuente.
Paso 8. Cambie el valor de RV a 1500 Ω.
Paso 9. Energizar el circuito y completar la siguiente tabla con los valores de voltaje en cada resistencia.
Elemento Voltaje (Voltios) R1
4
Paso 10. Apague la fuente.
Paso 11. Para los cambios efectuados de RV, ¿cómo varía el valor del voltaje en R1?, ¿aumenta?, ¿disminuye?. Explique.
__________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________
Paso 12. Elaborar el circuito de la Figura 5.2, con los valores que ahí se muestran.
Figura 5.2.
Paso 13. Antes de energizar el circuito, pida al Instructor la revisión del mismo.
Paso 14. Energizar el circuito y completar la siguiente tabla con los valores de voltaje en cada resistencia.
Elemento Voltaje (Voltios)
RV = 220 Ω RV = 680 Ω RV = 1500 Ω R1
R2 RV
PARTE II: “Divisor de corriente”.
Paso 1. Elabore el circuito de la Figura 5.1, los valores de los componentes son los siguientes: fuente de alimentación de 24 VDC, R1 = 220 Ω y el valor de RV = 220 Ω.
Figura 5.1.
Paso 2. Antes de energizar el circuito, pida al Instructor la revisión del mismo.
Paso 3. Energizar el circuito y completar la siguiente tabla con los valores de corriente en cada resistencia.
Elemento Corriente (A) R1
RV
Paso 4. Apague la fuente.
5
Paso 6. Energizar el circuito y completar la siguiente tabla con los valores de corriente en cada resistencia.
Elemento Corriente (A) R1
RV
Paso 7. Apague la fuente.
Paso 8. Cambie el valor de RV a 1500 Ω.
Paso 9. Energizar el circuito y completar la siguiente tabla con los valores de corriente en cada resistencia.
Elemento Corriente (A) R1
RV
Paso 10. Apague la fuente.
Paso 11. Para los cambios efectuados de RV, ¿cómo varía el valor de la corriente en R1?, ¿aumenta?, ¿disminuye?. Explique.
__________________________________________________________________________________________________
Paso 12. Elaborar el circuito de la Figura 5.2, con los valores que ahí se muestran.
Figura 5.2.
Paso 13. Antes de energizar el circuito, pida al Instructor la revisión del mismo.
Paso 14. Energizar el circuito y completar la siguiente tabla con los valores de voltaje en cada resistencia.
Elemento Corriente (Amperios)
RV = 220 Ω RV = 680 Ω RV = 1500 Ω R1
R2 R3 RV
6
V. INVESTIGACIÓN COMPLEMENTARIA
Se tiene una lámpara de 5V / 200mA, que será instalada en un vehículo para iluminación interior. Se sabe que el voltaje de operación del sistema de luces es de 12 VDC. Diseñe un divisor de voltaje para operar correctamente esa lámpara.
Para la figura, encontrar los valores de los voltajes en cada una de las resistencias, utilizando la herramienta del divisor de voltaje,
V. BIBLIOGRAFÍA
Hayt, William. Kemmerly. Analisis de Circuitos en Ingeniería. Sexta Edición.
Alexander/Sadiku. Fundamentos de Circuitos Eléctricos.
Skilling, Hugh. Circuitos en Ingeniería Eléctrica. Editorial CECSA 1987.
