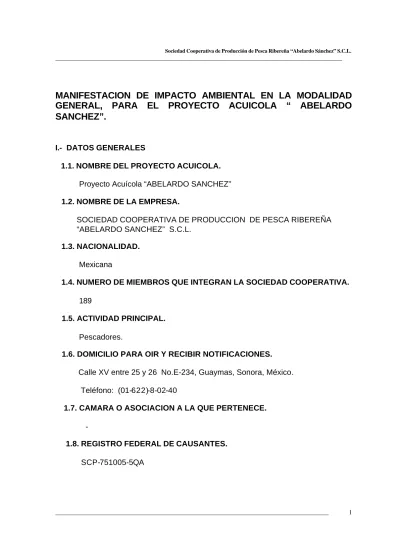

MANIFESTACION DE IMPACTO AMBIENTAL EN LA MODALIDAD
GENERAL, PARA EL PROYECTO ACUICOLA “ ABELARDO
SANCHEZ”.
I.- DATOS GENERALES
1.1. NOMBRE DEL PROYECTO ACUICOLA.
Proyecto Acuícola “ABELARDO SANCHEZ”
1.2. NOMBRE DE LA EMPRESA.
SOCIEDAD COOPERATIVA DE PRODUCCION DE PESCA RIBEREÑA “ABELARDO SANCHEZ” S.C.L.
1.3. NACIONALIDAD.
Mexicana
1.4. NUMERO DE MIEMBROS QUE INTEGRAN LA SOCIEDAD COOPERATIVA.
189
1.5. ACTIVIDAD PRINCIPAL.
Pescadores.
1.6. DOMICILIO PARA OIR Y RECIBIR NOTIFICACIONES.
Calle XV entre 25 y 26 No.E-234, Guaymas, Sonora, México. Teléfono: (01-622)-8-02-40
1.7. CAMARA O ASOCIACION A LA QUE PERTENECE.
-
1.8. REGISTRO FEDERAL DE CAUSANTES.
1.9. RESPONSABLE DE LA ELABORACION DEL ESTUDIO DE IMPACTO AMBIENTAL.
NOMBRE: M.C. Julio Enrique Palacios Sánchez
RAZON SOCIAL: Universidad De Sonora
REGISTRO FEDERAL DE CAUSANTES: PASJ-580127-673 CEDULA PROFESIONAL: 690152
DIRECCION: Bugambilia No 207, FOVISSSTE, Navojoa, Son. Teléfono: 01- (642)- 2-77-52, Oficina 01-(642)- 1-20-70
Correo Electrónico: [email protected]
II.- DESCRIPCION GENERAL DEL PROYECTO. 2.1 NATURALEZA DEL PROYECTO.
El Proyecto tiene como objetivo la producción de camarón azul (Penaeus stylotris), en forma semi-intensiva, utilizando estanquería rústica, en un terreno de 185-00-00 has, donde en una primer etapa se desarrollará un área de 70-00-00 ha, posteriormente en una segunda etapa se desarrollará una superficie de 30-00-00 ha adicionales hasta completar 100-00-00 ha y en una tercer etapa se desarrollarán 40-00-00 ha para completar una superficie de 140-40-00-00 y en una cuarta etapa final llegar a un total de 185 -00-00 ha físicas, con espejo de agua de 148-00-00 ha como fase final. Se realizará un ciclo de producción al año con la finalidad de producir tallas grandes que son más demandadas en el mercado internacional, esperándose producir tallas 26-30 y 31-35 principalmente. El ciclo iniciará en el mes de abril y finalizará en el mes de noviembre con una duración de 203 días. En la etapa inicial en las 70-00-00 ha se tiene programado producir 82.11 ton/ciclo y en la etapa final con las 185-00-00 ha una producción 168.40 ton/ciclo. El Proyecto tiene como alternativa principal al mercado internacional, comercializando el producto a través
de la Compañía Ocean Garden Products Inc. y como alternativa secundaria el mercado nacional.
2.2 OBRAS E INFRAESTRUCTURA PARA EL DESARROLLO DEL CULTIVO.
El Proyecto utilizará 24 estanques rústicos formados por bordos de tierra de 1.8 m de altura, con talud de 3:1 y corona de bordo de 3.0 para los bordos divisorios y 4.0 m para los bordos perimetrales, los estanques tendrán una superficie de 7.7 ha en promedio y estarán nivelados con pendiente hacia la obra de salida que consistirá en una estructura doble de 24” de diámetro que drenarán el agua a dos canales de desagüe construidos a tajo abierto, que tendrán una longitud en conjunto de 9,690 m y 1.33 m de profundidad, que descargarán hacia dos lagunas de tratamiento de las aguas residuales que finalmente las descargará a la Bahía de Lobos. Los estanques serán abastecidos por un canal de llamada construido anteriormente a 50 m del terreno y 3.0 m de profundidad que inicia en el Estero el Mesquite en la Bahía de Lobos y se conectará a un canal reservorio de 2,025 m de longitud que repartirá el agua a los estanques, se tendrá un cárcamo de bombeo que tendrá 3 bombas barqueñas de 36” de diámetro y serán movidas por 3 motores de 220 HP de diesel con capacidad de bombeo de 2.5 m3/seg por bomba.
2.3 UBICACION FISICA.
El sitio en donde se ubicará el proyecto, se encuentra localizado en las coordenadas 27º20’14” de latitud norte y a los 110º27’03” de longitud oeste en terrenos de zona federal aledaños al estero “El Mezquite” en la Bahía de Lobos, Municipio de San Ignacio Río Muerto, Sonora.
El acceso principal es partiendo de San Ignacio Río Muerto hacia el oeste por una carretera pavimentada (calle 600 del valle del Yaqui) en una distancia de aproximadamente 10 Km, hasta llegar al cruce con la calle 29 del Valle del Yaqui, para proseguir hacia el poblado de Lobos por un camino de terracería transitable todo el año de 15 Km de longitud.
El polígono se encuentra localizado en las coordenadas 27o 20’ 14” Latitud Norte y los 110o 27’ 03” de Longitud Oeste. Se anexa plano.
2.4 UBICACION GEOGRAFICA.
El Proyecto está ubicado en el Estado de Sonora, en el Municipio de San Ignacio Río Muerto, a 70 km de Cd. Obregón cerca de la localidad de Lobos-Yoris, en terrenos aldeaños al estero Tosalcahui y al Estero el Mesquite.
2.5 SUPERFICIE REQUERIDA.
Para este Proyecto se tiene una superficie disponible de 243-00-00 has, sin embargo como una parte de la superficie está cubierta con lomas de arena, solo se va a utilizar el área plana del terreno, por lo que se tiene programado construir solo en 185-00-00 ha la estanquería rústica, con un espejo de agua de 148-00-00 ha.
2.6 USO ACTUAL DEL PREDIO O DE LA ZONA LITORAL.
El predio a utilizarse está ubicado en terrenos de la zona federal, actualmente sin ningún uso y está en proceso el trámite para el cambio de uso del suelo para explotación acuícola en la ventanilla única de la Dirección General de Acuacultura en el Estado de Sonora.
2.7 COLINDANCIAS DEL PREDIO.
El predio donde se ubicará el proyecto, está rodeado al este por terrenos del Ejido la Realidad, al oeste por el Estero el Mesquite, al sur por el estero Tosalcahui y al norte con terrenos del poblado de Lobos-Yoris. Se Anexa Plano.
2.8 SITUACION LEGAL DEL PREDIO.
Los terrenos pertenecen a la zona federal marítimo terrestre, actualmente sin ningún uso, la Sociedad está en proceso de obtener la concesión de la SEMARNAP, siendo el presente estudio un requisito para obtenerla.
2.9 VIAS DE ACCESO AC UATICAS Y TERRESTRES.
La vía de acceso terrestre es a través de un camino de terracería de 15 km que parte del poblado de San Ignacio Río Muerto que está a 45 km de Cd. Obregón, llegando a través de una carretera pavimentada. No existe una vía de acceso acuática definida, pero se puede llegar a la zona del proyecto costeando por el Golfo de California hasta llegar por la Bahía de Lobos.
VIAS DE ACCESO RUTA PAVIMENTADA ( km) TERRACERIA ( km ) TOTAL ( km ) Cd. Obregón 45 25 70
San Ignacio Río Muerto 10 15 25
2.10 EXISTENCIA DE OTROS PROYECTOS ACUICOLAS EN UN RANGO DE 1O km2 .
Dentro el área del Proyecto existen solo un proyecto de la familia Ochoa, que tiene construido varios estanques y el canal de llamada el cual será utilizado por la sociedad para abastecer de agua a los estanques del proyecto. Esa granja se encuentra abandonada ya está ubicada en terrenos adyacentes a la Tribu Yaqui, la cual no autorizó su operación, en el caso del presente proyecto no se tiene ese problema ya que los terrenos son federales y hay anuencia de la Tribu.
III.- ASPECTOS GENERALES DEL MEDIO NATURAL Y SOCIOECONOMICO.
3.1 RASGOS FISICOS.
3.1.1.- Clima.
El Estado de Sonora por su posición extratropical guarda un carácter esencialmente árido en la mayor parte de su territorio, abarcando en él al Desierto de Sonora. Esto es debido en gran parte al cinturón semipermanente de alta presión, originado por la convergencia descendente de las masas de aire que vienen del frente polar y del trópico, produciendo cielos despejados y una abundante exposición solar que eleva la temperatura al mediodía a más de 30°C.
Para Sonora, se identifican cuatro grupos climáticos según la clasificación climática de Köepen modificada por Enriqueta García, pero básicamente son dos los grupos predominantes el BW, seco desértico correspondientes a climas muy secos y muy cálidos con temperaturas medias anuales superiores a los 18°C, aunque permite la presencia de intensos fríos algunos días durante el invierno; el otro grupo predominante es el BS, seco estepario o semiárido que abarca áreas con índices de aridéz, pero tiene un promedio de lluvias mayor que el grupo anterior ya que mantiene el promedio de precipitación anual entre 300 y 500 mm, la temperatura media anual es superior a los 18°C.
Estos dos grupos climáticos, son los que predominan en el Sur de Sonora y en el Valle del Yaqui, el BW se presenta en la mayor parte del valle pero predomina en las partes bajas y a medida que se acerca a la costa, la precipitación disminuye, caso contrario pasa en las partes altas, a medida que se incrementa la altura se incrementa la precipitación y el clima cambia del grupo BW al grupo BS; básicamente las estaciones como las de CNA 4-10, Villa Juárez y la del ITSON-2 entre otras presentan el grupo climático BW, con precipitaciones medias anuales menores a 300 mm y las estaciones que se encuentran en la parte superior del valle como las del CIANO y Cd. Obregón entre otras presentan características del grupo climático Bs, con precipitaciones medias anuales entre 300 y 500 mm.
BW (h') (x') (e)
que significa, BW clima muy seco o desértico, (h') muy cálido con temperatura media anual mayor de 22°C y la del mes más frío de 18°C, (x´) régimen de lluvias intermedio entre el verano e invierno, debido principalmente a la actividad ciclónica, (e) con clima extremoso y una oscilación anual de temperatura entre 7°c y 14°C.
a).- Precipitación.
El promedio de lluvia en el valle fluctúa de los 200 mm a los 500 mm al año, ya que la zona está ubicada entre las isoyetas de 200 y 600 mm, dependiendo de la posición respecto al mar, en las partes bajas cercanas al mar como el área del proyecto, en los últimos 10 años el promedio de precipitación ha fluctuado alrededor de los 270 mm (Estaciones del Itson-2 y CNA 4-10 ), y en las partes más altas (estaciones de CIANO y Cd. Obregón) el promedio de los últimos 10 años es de alrededor de 500 mm; El período de mayor lluvia comprende los meses de Julio a Septiembre, en donde se concentra el 70 % del total; en los meses de Diciembre a Enero ocurren lluvias de menor intensidad que ocupan el 30 % restante, recibiendo el nombre de "equipatas".
PROMEDIO DE LLUVIA DE LOS ULTIMOS 3 AÑOS ESTACION CNA 4-10 MES PRECIPITACION (mm) Enero 1.0 Febrero 5.5 Marzo 0.0 Abril 0.0 Mayo 0.3 Junio 0.0 Julio 27.9 Agosto 83.3 Septiembre 36.7 Octubre 0.5 Noviembre 12.0 Diciembre 38.5 TOTAL 205.7 b).- Temperatura.
En general la temperatura media anual del Sur del estado en el área del Valle del Yaqui es de 22.8°C, las mínimas varían de -5°C a 0° C y las máximas de 39°C a 43.6°C, en los últimos 10 años se ha presentado una oscilación térmica de la media mensual del mes más caliente al mes más frío de 13.8°C en la CNA 4-10 y de 15.5°C en la estación CIANO para el mismo período de tiempo, por lo que se puede hablar de un promedio en el Valle de una oscilación térmica de 14.65°C; las máximas se presentan normalmente en los meses de Julio, Agosto y Septiembre y las mínimas en Diciembre, Enero y Febrero.
TEMPERATURAS MEDIAS MENSUALES EN LOS ULTIMOS 3 AÑOS ESTACION CNA 4 -10
MES TEMPERATURA oC Enero 15.4 Febrero 17.9 Marzo 20.4 Abril 22.9 Mayo 24.6 Junio 29.8 Julio 31.4 Agosto 30.9 Septiembre 29.7 Octubre 27.0 Noviembre 22.4 Diciembre 17.0 c).- Evaporación.
La evaporación media anual varía de 2,100 a 3,200 mm, concentrá ndose la mayor parte en los meses de Mayo, Junio y Julio, la mínima anual es de 2,110 mm en tanto que la máxima es de 3,498 mm, los promedios de los últimos 10 años es de 2242.23 mm para la estación CIANO y de 2125.64 mm para la estación CNA 4-10.
d).- Vientos.
Los vientos predominantes en la mayor época del año son de baja intensidad en dirección SW- NE; en Febrero y Marzo se presentan los vientos del N y N-E que son
de mayor intensidad. Los vientos huracanados y ciclones se presentan a principios del otoño con una periodicidad de 1 a 5 años respectivamente, son de gran intensidad y comúnmente en dirección SW-NE provenientes del mar. Los ciclones que se presentan en los meses de septiembre y octubre pueden ocasionar daños a las actividades agrícolas, acuícolas y pesca.
3.2 CARACTERISTICAS DEL RELIEVE.
El Proyecto se encuentra ubicado en una zona donde las pendientes no son muy elevadas, sin embargo se pueden encontrar algunas lomas de unos pocos metros, la zona es poco suceptible a sismicidad, deslizamientos, derrumbes o actividad volcánica; la probabilidad de ocurrencia de una avenida o una inundación en la zona del Proyecto, es nula, debido a la construcción de las Presas la Angostura, la del Novillo y la Alvaro Obregón, las cuales tienen una capacidad de almacenamiento de 7,147.7 millones de m3.
3.3 TIPO DE SUELOS PRESENTES EN EL AREA Y ZONAS ALEDAÑAS.
Los suelos encontrados mediante el estudio de mecánica de suelos son finos, inorgánicos limosos y arcillosos, detectándose lentes de arena fina a diferentes profundidades, el nivel friático se encontró una profundidad variable de 0.60 a 1.30 m. De acuerdo al Sistema Unificado de Clasificación de Suelos, los suelos ensayados en laboratorio se clasifican como Archillas de baja Comprensibilidad (CL)
y Limos de baja Comprensibilidad (ML). (De acuerdo al laboratorio de mecánica de suelos del CESUES).
Las pruebas de compactación indicaron un peso volumétrico seco de 1,540 a 1,710 kg/m3 y una humedad óptima de 17.5 a 22.6% en promedio, la humedad natural obtenida en laboratorio oscila entre 10.30 y 40.41% teniéndose suelos cercanos al 100% de saturación .
En el Valle del Yaqui de acuerdo a la taxonomía de suelos, se encontraron 3 órdenes principales: Vertisoles, Aridisoles y Entisoles con 11 series de suelos, a continuación se describen los perfiles de las Series ubicadas en el área del proyecto.
SERIE VIEJOS ESTEROS.
Estos suelos se ubican principalmente en la parte Suroeste del distrito de riego, desde la Bahía de Lobos hasta cerca del Siari, en los poblados del Paredoncito, Jiamora, San José y la Atanacia. Estos suelos ocupan una superficie aproximada de 9,580-00-00 ha, se pueden encontrar junto a la Serie Dunas y en ocasiones forman transiciones.
La topografía es plana con pendientes menores del 2 % aunque pueden existir algunas lomas, estos suelos son antigüos con buena profundidad y presentan
elevadas concentraciones de sales y en algunas ocasiones de sodio, debido en parte a las elevaciones del manto freático por su cercanía al mar, el pH varía de 7.2 a 9.0 y la conductividad eléctrica varía de 3.0 a 28.0 mmhos/cm pudiéndose encontrar suelos con conductividades eléctricas de hasta 100 mmhos/cm, se encuentran PSI de 4.5 a 40 %.
De acuerdo a la descripción del perfil del suelo, esta serie presenta un epipedón ochrico arcilloso y un horizonte cálcico arcilloso o limo arcilloso y en algunas ocaciones pueden ser saturados por agua por un mes o más dentro de un metro de profundidad de la superficie del suelo, cambiando el horizonte cálcico por un horizonte sálico donde existe más del 2 % de sales en el suelo, siendo en este caso un salorthid.
Entre los grupos tenemos a los Calciorthids y a los Salorthids, la familia principal son las Arcillas calcáreas hipertérmicas.
SERIE DUNAS
Los suelos de esta serie se localizan en la parte baja del distrito de riego, principalmente en las cercanías al mar alrededor de los poblados de el Paredoncito, las Pilitas y la Atanacia, se puede encuentrar esta serie adyacentes a la zona del proyecto y en muchos casos forman transiciones con los suelos de la Serie Viejos Esteros.
Esta serie ocupa una pequeña área de la superficie estudiada, la topografía es irregular y son suelos profundos de textura arenosa y con mantos freáticos elevados, presentan pH de 8.0 a 8.7, C.E. de 3.5 a 100 mmhos/cm y PSI de 8 a 40.
Su clasificación cambia al orden de los entisoles del subgrupo de los typic ustients, en caso de que existan elevaciones del manto freático o inundaciones por largos períodos de tiempo en los suelos mencionados anteriormente, se clasifican como acuic.
Entre los Grandes grupos tenemos a los Ustents, la familia principal de estos suelos son las Arenas hipertérmicas.
3.4 HIDROLOGIA E HIDROGRAFIA.
Existen definidas en el Estado de Sonora dos provincias hidrológicas, una llamada de la Sierra y otra llamada provincia hidrológica de la Planicie Costera. La Provincia hidrológica de la Sierra abarca las partes más elevadas del estado y es considerada como la región de mayor recepción de las aguas pluviales y donde los escurrimientos de estas aguas son cortados por varias presas importantes, entre ellas se encuentran las presas la Angostura, la Presa del Novillo y la Presa Alvaro Obregón o "Oviachic", fuente principal de abastecimiento del Valle del Yaqui. La provi ncia hidrológica Planicie Costera, abarca una franja de 100 km de ancho promedio a partir de la línea de la costa, dentro de esa provincia se encuentran los principales centros
de población como San Luis Río Colorado, Caborca, Hermosillo, Guaymas, Cd.Obregón, Navojoa, Etchojoa y Huatabampo. En esta provincia se encuentra ubicada también la zona del Proyecto.
En el área del Proyecto, no existe ningún río ni arrollo de importancia, sólo en época de lluvias se forman algunos arroyuelos con gastos pequeños, menores de 50 lps en dirección a los diferentes esteros y a la bahía de Lobos. Aproximadamente a 25 km se encuentra el cauce del Río Yaqui y al sur a unos 90 Km el Río Mayo, en estos dos ríos, solo hay escurrimientos continuos en la época de lluvias o cuando existen desfogues de los Distritos de Riego.
La fuente de agua que abastecerá las necesidades de agua para el llenado y recambios del proyecto, será el estero “El mezquite”, ubicado a escasos 150 m. Del proyecto. Este estero se alimenta directamente por la Bahía de Lobos.
Las mareas registradas en el estero son de tipo mixtas, es decir, se presentan dos mareas bajas y dos altas en el día, garantizando una buena circulación de agua durante todo el año, las profundidades que se presentan en el estero durante la época de mareas bajas (noviembre – febrero) son de 1.60 y 2.50 m, como mínima y máxima respectivamente.
Es importante aclarar que no se necesitará construir un canal de llamada ya que existe uno que abastece a la granja del grupo “Los Ochoa” mismo que pasa a 5
metros del terreno para el proyecto, por lo que se está en pláticas con el grupo antes mencionado para conectarse al canal pagando la parte proporcional al tramo que se utilice. Esto es muy conveniente debido a que de esta manera se evita rá estar tomando agua de diferentes puntos teniéndose un mejor control sobre el manejo hidráulico de estero y la bahía, además se cumpliría con el criterio que se ha seguido de formar obras comunes para granjas ubicadas en una misma zona.
La calidad del agua en el estero presenta excelentes condiciones para el cultivo de camarón tal y como se puede observar en la siguiente tabla.
Tabla 1.- Características físico-qímicas del agua en el estero.
PARAMETRO ESTERO EL MEZQUITE ESTERO TOSALCAHUI
Oxígeno Disuelto 4.7 mg/lt 5.4 mg/lt Salinidad 46.0 0/00 43.0 0/00 Temperatura del agua 32ºC 31.5ºC
PH 8.12 7.98
DBO5 0.4 mg/lt 0.4 mg/lt Nitrógeno Amoniacal 0.043 mg/lt 0.055 mg/lt Nitrógeno Nitratos 0.41 mg/lt 0.51 mg/lt
Nitrógeno Nitritos Menor a 0.04 mg/lt Menor a 0.04 mg/lt Fósforo total 0.30 mg/lt 0.23 mg/lt
Califormes Fecales 0.0 Nmp/100 ML 0.0 nmp/100 ML N.D. N.D.
Fuente: Laboratorio de Apoyo al Sistema Suelo -Agua-Planta. ITSON (ver anexo)
Existe un colector de drenaje de aguas residuales pro veniente de Cd. Obregón que se encuentra cerca del estero y que descarga a la Bahía de Lobos, es
el Dren Colector Principal No. 2, localizado a 5 km al norte de la toma de agua para el proyecto.
Dicho colector lleva actualmente poco escurrimiento y como se observa en el análisis químico del agua no se detectan coliformes que es lo que preocuparía más en un momento dado ya que el producto obtenido se tiene pensado sea para exportarse.
Así mismo, un aspecto práctico que se observa es que la cooperativa tiene aproximadamente 20 años extrayendo camarón vía pesca ribereña y exportándolo hasta el momento sin ningún contratiempo.
3.5.-RASGOS BIOLOGICOS. 3.5.1.- Vegetación.
El Valle del Yaqui pertenece a la Provincia Fisiográfica de la Costa del Golfo de California, es una región plana originada por las avenidas del Río Yaqui, manteniendo una pendiente hacia el mar que varía de 0 a 2% y una altura de 0 a 45 m, el litoral es plano con pequeños desniveles.
Debido a que el Valle del Yaqui se encuentra irrigado y sembrado en su mayor parte, la vegetación nativa es escasa y está compuesta por matorrales
arbocrasicaulecentes; dichos materiales se caracterizan por la asociación de especies arbustivas de 1 a 2 m de altura, con árboles de cactáceas de 3.5 a 6 m de alto sobresaliendo del estrato arbustivo, también se encuentran algunos zacates y no se encuentra una dominancia específica de ninguna planta, salvo en las partes cercanas a la costa donde se encuentran principalmente algunas cactáceas, algunos zacates y chamizo.
Las especies más comunes en el área del Proyecto son:
PITAYA (Lemaireocereus thurberi) SINA (Lophocereus schotti) CARDON (Pachycereus pringle)
ECHO (Pachycereus pecten-aboriginum) BIZNAGA (Ferocactus spp.)
CHOYA (Opuntia spp.) MEZQUITE (Prosopis juliflora)
En la parte pegada a la costa se encuentran agrupaciones de halofitas como el chamizo y algunos pastos y arbustos, en algunas partes en las áreas inundadas se puede encontrar el mangle y el vidrillo principalmente:
SALADITO (Frankenia palmeri) SOSA (Suaeda ramosissina )
ZACATON SALADO (Monentochloe littoralis) CHAMIZO (Atriplex canescens)
JAULA O SOLDADILLO (Suaeda spp) VIDRILLO (Batis maritima)
En la zona del proyecto no existen especies de interés comercial, endémicas o en peligro de extinción, en los terrenos del proyecto existe poca vegetación, siendo su apariencia más de una salina como se aprecia en las fotos del anexo.
3.5.2.- Fauna.
En la zona del Proyecto no existe fauna silvestre relevante, pudiéndose señalar la presencia de algunos pequeños reptiles como lagartijas, algunas vívoras, algunos roedores como conejos y liebres y algunas aves, principalmente gaviotas y pelícanos; en la playa se pueden observar algunos cangrejos y en la zona estuarina algunas jaibas, camarón, algunas meduzas y otros peces.
FAUNA SILVESTRE EN LA ZONA
TUZA (Pappogeomys merriani ) CONEJO (Sylvilagus cunicularius) LIEBRE (Lepus callotis)
LAGARTIJA (Sceloporus mucronatus ) LAGARTIJA (Sceloporus grammicus) CULEBRA (Conopis biserialis) GAVIOTA (Larus argentatus)
PELICANO (Pelecanus erythronhynchos)
FAUNA ACUATICA
CANGREJO (Astacus spp)
CAMARON AZUL (Penaeus stylirostris ) CAMARON BLANCO (Penaeus vannamei)
JAIBA (Callinectes portunus ) MEDUSAS (Gonionemus spp) OSTION (Crassotrea virginia) LISA (Mugill spp.)
Dentro de las especies que se desarrollan en los ecosistemas estuarinos del Estado de Sonora, la de mayor importancia económica que se encuentra es el camarón azul, que será la especie a cultivar en este proyecto, esta especie tiene un período de veda del mes de abril al mes de septiembre, otras especies de importancia económica que se encuentran en el sistema estuarino tenemos al camarón blanco, la jaiba, el ostión, el cangrejo y la lisa. En el área del proyecto no existen especies para actividades deportivas, ni especies en peligro de extinción, tampoco existen comunidades de arrecifes o de coral.
Características de la especie a cultivar. El camarón Azul ( Penaeus stylirostris ), es
un camarón peneido, de agua marina tanto somera como profunda, que habita en el Golfo de California y en los esteros del Sur de Sonora, presenta apéndices birrameos articulados, con dos pares de antenas, branquias y caparazón. Su cerebro es trilobulado, presentan ganglio supraesofágico, el sistema nervioso es ventral en el tórax y en el abdómen y ganglios metamerizados, el corazón es dorsal y se conecta directamente en el hemoceloma, esta especie tiene télico abierto siendo de importancia sobre las técnicas de maduración y reproducción en cautiverio. Esta especie se diferencía de otras especies en que en el rostrum presenta dos dientes en la parte ventral y las anténulas son iguales y pequeñas.
Esta especie es de vida corta, los adultos tienen hábitos oceánicos, mientras que las postlarvas y juveniles son de hábitos estuarinos. El desarrollo de huevo a postlarva es igual en todas las especies Penaeus y consiste en tres estadíos larvarios básicos: nauplio, zoea y mysis antes de alcanzar el estadío de postlarva.
Diferentes Instituciones, han experimentado con varias especies de camarón nativas de la zona, una de las especies qué más adaptación tuvo a las condiciones de cautiverio en un inicio, fue la especie Penaeus vannamei o camarón blanco, sin embargo, debido a problemas que se tuvieron en los últimos años, actualmente se prefiere el camarón azul Penaeus stylirostris, por tal motivo en el último año, gran parte de la producción de camarón en cautiverio se realizó con postlarvas de esta especie.
Por lo anterior y por su gran aceptación en el mercado, además de que se encuentra en abundancia en los sistemas estuarinos aledaños al terreno del Proyecto y además estar ya disponible en los Laboratorios de Produción del Estado de Sonora, se seleccionó esta especie para cultivarse.
3.6 INDICAR SI ES UNA ZONA CONSIDERADA CON ATRACTIVO TURISTICO O CUALIDADES ESTETICAS, UNICAS O EXCEPCIONALES.
La Bahía de Lobos está considerada como área de atractivo turístico, principalmente la Isla de Lobos que se encuentra a varios kilómetros, pero el área donde se ubicará
el proyecto es una zona de litoral común del noroeste de México, que tiene vocación para la explotación acuícola.
3.7 INDICAR SI ES O SE ENCUENTRA CERCA DE UN SITIO ARQUEOLOGICO O DE INTERES HISTORICO.
No existe ningún sitio arqueológico ni de interés Histórico cerca de la zona del proyecto.
3.8 INDICAR SI LA ZONA DEL PROYECTO ES O SE ENCUENTRA CERCA DE UN AREA NATURAL PROTEGIDA.
La zona del proyecto no se encuentra cerca de ningún área natural protegida, la zona natural protegida más cercana se encuentra a más de 150 km.
3.9 MEDIO SOCIOECONOMICO.
Considerando que el proyecto se llevará a cabo en una zona deshabitada, retirada a varios kilómetros del centro de población más cercano y fuera de la zona de riego, se tomará como referencia al sur del estado y a los centros cercanos, la zona pertenece al municipio de San Ignacio Río Muerto, el cual acaba de ser elevado al rango de cabecera municipal hace tres años, que tiene una actividad económica que depende en gran parte del Distrito de Riego No. 041, ubicado en Cd. Obregón.
3.9.1.- POBLACION.
El municipio cuenta en su territorio con una superficie de 1,144 km2, lo cual representa el 0.58% de la superficie total del Estado y está integrado por 25 localidades principales y una cabecera mundial (San Ignacio Río Muerto).
Las localidades más importantes son:
- San Ignacio Río Muerto - Colonia Militar - Bahía de Lobos - La Democracia - Bachomobampo - San Isidro - Bateve - Enriqueta Landa - San Francisco - Tetabiate - Larealidad - Lilibia - Primero de Mayo - La Tinajera - El Polvorón 1
- Santo Domingo - 2 de Marzo
- Ignacio Pesqueira - El Renegado de 1910 - El Polvorón 2
Según el último censo de población y vivienda (1996), el municipio contaba con una población de 19,167 habitantes, de los cuales la mayor parte radica en la cabecera municipal, Bahía de Lobos, La democracia, Bachomobampo y San Isidro.
La población rural del valle es de 95,434 habitante, estimándose una tasa de crecimiento de 2.3% según el censo de 1990; la población rural se asienta en poblaciones pequeñas y asiladas con bajo número de habitantes. De las localidades existentes en el municipio, el 60% corresponde a comunidades con menos de 500 habitantes.
3.9.2.- ACTIVIDADES ECONÓMICAS DEL MUNICIPIO
a). Agricultura.
El municipio cuenta con una superficie agrícola de 114,400 has., de las cuales actualmente se utilizan 35,000 irrigadas por las aguas del distrito de desarrollo rural número 149 y por las unidades de riego y pozos profundos localizados dentro del
distrito, con un perfil moderno, buen nivel tecnológico y con servicios de asistencia técnica y organización. Este distrito de riego es un destacado productor principalmente en trigo, maíz, cártamo, garbanzo, sorgo, algodón, sandía, chile y melón entre otros.
b). Pecuario
En el ámbito pecuario se cuenta con un hato ganadero de 14,404 cabezas de ganado mayor y menor en una superficie apta para tal actividad de 79,400 has.
La explotación de ganado bovino es de tipo extensivo al igual que el caprino ovino de la avicultura.
g). Pesca y acuacultura.
La pesca dentro del municipio es marina, por lo que en el municipio se pueden encontrar especies como: camarón, jaiba, tiburón, callo de hacha entre otros; sobre todo en la cabecera municipal.
El municipio cuenta con 70 km de litoral y 17 km de esteros explotados por ocho cooperativas pesqueras con 200 embarcaciones menores y 432 socios. La actividad acuícola se perfila como la actividad de suma importancia ya que se cuenta con suficiente tierra apta y con condiciones climáticas adecuadas para su desarrollo;
actualmente se cuenta con una superficie aproximadamente de 300 has abiertas al cultivo de camarón en el parque acuícola de los Mélagos.
g). Otras actividades económicas del municipio.
Una actividad industrial de importancia en el municipio es la de la industria, salinera ya que se se producen 40,000 toneladas al año, en la salinera de Lobos. Sin embargo ésta así como la industria en general es incipiente pero con gran potencial para su explotación.
Otra actividad que puede tomar mucha fuerza e importancia es la industria turística ya que cuenta en su patrimonio natural con 4 playas como son médanos, Playa Santa, Boca Sur y Guadalupe, así como de diversos esteros y la bahía de Lobos.
a). Servicios de salud.
El municipio cuenta con una clínica del IMSS localizada en la Colonia Militar, presentando un servicio de primer nivel, así como un centro de salud en la cabecera municipal.
En Bachomobampo hay una casa de salud que cuenta con los servicios de un médico y un auxiliar de la comunidad, además existen cuatro casas de salud que cuentan con los servicios de un auxiliar de la comunidad, ubicadas en las comunidades del Bateve, Enrique Landa, San Francisco y el Tetabiate.
Se cuenta además con el servicio de médicos particulares que ofrecen el servicio de consulta general y ortodoncia así como con médicos que ofrecen servicio a la comunidad por parte de ISSSTESON.
b). Servicios Públicos.
La cabecera municipal cuenta con uns sitema de agua potqable que se suministra de un canal de distribución de riego del Valle del Yaqui a una planta potabilizadora con capacidad de 45 litros por segundo, teniéndose además un pozo que suministra agua al poblado con capacidad de 40 litros por segundo. Además, se cuenta con 1525 tomas con una cobertura del 100% y en Bahía de Lobos se tienen 554 con una cobertura del 98%. El resto de las comunidades está sujeto al volumen de agua del canal, filtrándola en forma rudimentaria con grava y arena.
En cuanto al alcantarillado se cuenta con una línea de drenaje en la cabecera municipal pero que está fuera de servicio, en general se utilizan letrinas y fosas sépticas en todo el municipio.
En cuanto a la electrificación la cabecera municipal y las comunidades localizadas en su área tienen una cobertura del 80%.
La pavimentación en la cabecera municipal como en el resto de las comunidades es nula, la recolección de la basura y el barrrido de las calles se efectúa de manera regular por los propios beneficiarios.
La seguridad pública es prestado a través de recorridos regulares de vigilancia por las calles rurales y urbanas. La cabecera municipal cuenta con 2 patrullas y 14 elementos de policía, en Bahía de Lobos se tienen 2 patrullas para ambos pueblos; Yoris y Yaquis prestando el servicio 3 agentes. En el resto de las comunidades se cuenta solo con un delegado de policía el cual realiza los recorridos en su vehículo particular.
c). Servicios financieros.
Los servicios de financiamientos son incipientes, solo se cuenta con una sucursal bancaria como loes BANCOMER, otro tipo de financiamiento es ofrecido por diferentes uniones de crédito agrícola a las cuales pertenecen la mayoría de los pequeños productores agrícolas y pescadores.
d). Otros servicios.
En comercio se realiza principalmente por la iniciativa privada y carece de infraestructura de almacenamiento ya que la mayoría de los establecimientos se abastecen de Cd. Obregón.
Esta actividad se concentra en la cabecera municipal y en menor medida en el resto de las comunidades, en la cabecera municipal existen 3 tiendas CONASUPO, 35 abarrotes particulares y un supermercado.
En otros aspectos el municipio ofrece en la cabecera municipal los servicios de fletes a través de la unión de fleteros, así como el servicio de taxis, gasolinera, oficina de SAGAR y una subadministración de recaudación de la tesorería del Gobierno del Estado.
El municipio no ofrece los servicios de hielo y plantas maquiladoras para el proceso del camarón, sin embargo éste se ofrece en Cd. Obregón que es la Cd. más cercana e importante, a través de 5 plantas de hielo con capacidad para producir hasta 50 toneladas diarias, Así mismo, se cuenta con 2 plantas maquiladoras de camarón que se encargan de procesar y comercializar el producto.
Además se tiene una oficina local de PESCA y se ofrece el servicio de transporte especializado de carga de por lo menos 5 empresas, con lo cual se garantiza que el
producto que se obtenga con el desarrollo del presente proyecto es debidamente manejado para su comercialización.
Por otro lado el puerto de Gaymas, ubicado aproximadamente a 100 km del proyecto también ofrece los servicios de hielo y maquiladoras para procesar el camarón, de hecho es hacia ese puerto a donde se enviará la producción que se obtenga en los diferentes ciclos de cultivo ya que la Sociedad Cooperativa “Abelardo Sánchez” promovente del proyecto tiene más de 15 años trabajando en las maquiladoras del puerto con excelentes resultados.
Comunicaciones y transportes
En cuanto a comunicaciones y transportes, San Ignacio Río Muerto cuenta con una red carretera de 330 Km, de los cuales 103 corresponden a carreteras pavimentadas, 77 a caminos de terracería y 150 Km a caminos vecinales transitables la mayor parte del año.
En comunicaciones se cuenta en la cabecera municipal con los servicios de correos, telégrafos, televisión, radio, prensa, teléfono y fax, tanto local, regional nacional e internacional. Además en las comunicación es de Bahía de Lobos, el Bateve, Bachobampo, Polvorón, San Isidro y Tetabiate se cuenta con el servicio telefónico a través de casetas.
IV.- PREPARACION DEL SITIO Y CONSTRUCCION. 4.1 PREPARACION DEL SITIO.
Para implementar el Proyecto será necesario dar mantenimiento al camino y mejorarlo ya que en épocas de lluvias algunas partes es intransitable, no será necesario realizar desmontes pesados ni de ningún tipo, ya que el terreno carece de vegetación. Se realizará un rastreo simple y se complementará con limpieza de forma manual, posteriormente se procederá a realizar la nivelación para dar la pendiente requerida a las plantillas de los estanques y proceder a construir los bordos de la estanquería.
Cabe señalar, que no será necesario realizar dragados, ni desviaciones de corrientes, ni apertura o cierre de bocas, ya que la construcción de la obra está diseñada para afectar lo menos posible al medio ambiente, la toma de agua se hará directamente del Estero el Mesquite a través de un canal de llamada de aproximadamente 1,000 m de longitud el cual está ya construido, el cual será abastecido con 3 bombas de 36” de diámetro y 3 motores de diesel de 220HP.
4.2 EQUIPO Y MATERIAL UTILIZADOS.
Para la realización de la Obra Civil, la cual durará de tres a cuatro meses aproximadamente en la primer etapa, 6 meses en la segunda, en la tercera y cuarta
etapa, se utilizarán dos tractores D-6 Caterpillar, 2 motoescrepas de 12 yd3, una retroexcavadora y una draga (se anexa calendario de obra).
Los únicos materiales que se utilizarán en la construcción de la obra, será la tierra que se tomará de préstamos laterales para la construcción de los bordos, por un volumen total en las cuatro etapas de 917,823 m3, se utilizarán 15,000 m3 de agua para la compactación, sin embargo debido a los niveles elevados de humedad de los suelos de la zona, se podría utilizar menos agua, se conformarán pisos para los estanques y canales en las cuatro etapas por un volúmen de 74,000 m3 también se excavarán 64285,647 m3 para los canales de desagüe y de llamada.
MOVIMIENTOS DE TIERRA
CONCEPTO VOLUMEN (m3 )
Conformación de pisos 74,000 Canales de desagüe y llamada 64,285 Formación de Bordos 917,823
Para construir la obra de toma del canal de llamada, las estructuras de control, caseta de vigilancia, almacén, oficinas, comedor y dormitorios, se necesitarán otros materiales que a continuación se enumeran.
OTROS MATERIALES A UTILIZAR
MATERIAL CANTIDAD
Madera de Pino 6000 p.t. Block 1000 pzas. Cemento gris 40.0 ton Agregados 180 m3 Acero estructural 4,500 kg Aditivos para concreto 16 botes Láminas de cartón 250 pzas. Diesel 25,000 lts Lubricantes y grasas 800 lts Gasolina 1500 lts
4.3 OBRAS Y SERVICIOS DE APOYO.
Como el camino de acceso se encuentra de regular a buenas condiciones, no será necesario dar grandes reparaciones, solo se le dará mantenimiento durante la construcción y después en la operación, ya que en épocas de lluvia la parte casi pegada al proyecto queda en mal estado. Se construirá un campamento de lámina y madera provisional para el personal que trabaje en la construcción, que después se utilizará para el personal que operará el proyecto y durante la ampliación se construirá el definitivo.
4.4 PERSONAL UTILIZADO.
Se utilizarán a 17 personas, distribuidos de la siguiente manera: 6 operadores de maquinaria, 1 revolvedor, 1 maestro de obra, 5 peones auxiliares, 1 carpintero, 1 fierrero, 1 velador y 1 residente de obra. El tiempo estimado de ocupación será de tres a cuatro meses aproximadamente, dependiendo de las condiciones climatológicas y de la asignación de los recursos económicos.
4.5. REQUERIMIENTOS DE ENERGIA.
En el área del proyecto no hay servicio de energía eléctrica ni abasto de combustibles, por lo que los requerimientos de energía eléctrica serán proporcionados por una planta eléctrica de fotocelda solar. Para satisfacer las necesidades de combustible, estos se transportarán en tanques cisterna de 1100 lts desde San Ignacio Río Muerto.
4.6 REQUERIMIENTOS DE AGUA.
Los mayores volúmenes de agua que se pudieran requerir durante la construcción de la obra, serían aquellos que se utilizaran en la compactación de la tierra para la formación de bordos, sin embargo debido a los niveles elevados de humedad se tiene programado acarrear 15,000 m3 de agua, que de ser necesario se acarrearía en pipas desde el poblado más cercano. También se utilizará agua potable para
consumo humano y será traída de Lobos o en su defecto del poblado de San Ignacio Río Muerto en contenedores de 1000 lts y se almacenará en tinacos Rotoplas de 2500 lts.
4.7 RESIDUOS GENERADOS.
Durante esta etapa del proyecto, se generarán residuos hacia la atmósfera, en primer lugar gaseosos por la operación de los motores de combustión interna y de la maquinaria que se utilizará en la construcción de la estanquería, también habrá emisión de partículas de polvo por los movimientos de tierra. Los residuos sólidos que se generarán, serán los sobrantes de tierra de las excavaciones y algunos desechos orgánicos y de otro tipo generados por las actividades humanas.
También se generarán algunos residuos líquidos derivados del consumo del personal radicado en el campamento.
V. - OPERACION Y MANTENIMIENTO.
5.1 RECURSOS NATURALES DEL AREA QUE SERAN APROVECHADOS.
El principal recurso que se utilizará son las post-larvas de camarón peneido, se sembrarán en una densidad de 20 post-larvas /m2, las cuales serán adquiridas en su totalidad en los Laboratorios existentes en la región, también se utilizarán otros
recursos naturales como los terrenos y el agua proveniente del Estero el Mesquite, que se utilizará para el llenado de los estanques y para el recambio diario de agua.
5.2 REQUERIMIENTOS DE PERSONAL PARA LA OPERACION DEL PROYECTO.
Para la operación del proyecto se utilizarán 70 personas en el manejo de las 185-00-00 has, distribuidas de la siguiente forma:
PUESTO CANTIDAD Consejo de Administración 3 Director Técnico 1 Jefe de Producción 2 Auxiliares 4 Almacenista 1 Obreros 43 Bombero 2 Velador 2 Cocinera 1 Enc. de compras 1 Secretaria 2 Contador 1
Eventuales para cosecha 10
5.3 MATERIAS PRIMAS E INSUMOS.
Previo a la introducción de las post-larvas a los estanques, se deberá de realizar una fertilización para favorecer el crecimiento del fitoplancton y zooplancton, que son una fuente importante de alimento natural para las post-larvas. Se harán aplicaciones de
urea, con un total por ciclo de 26.64 ton y aplicaciones de superfosfato triple de calcio, con un total por ciclo de 5.92 ton. Una vez que el camarón tiene cierta talla, se comenzará aplicar alimento Purina para camarón diariamente con el 40% de proteína (proteínas de origen animal, vitaminas y minerales) y alimento del 35% para la engorda, se estima aplicar 101.47 ton y 645.21 ton de cada alimento, si hay alguna enfermedad que se detecte en el camarón, se aplicará alimento Purina con medicina (Oxitetraciclina y sulfas), en vez del alimento normal.
Una vez que se ha cosechado el camarón, habrá que darle un tratamiento postcosecha a los estanques, que consiste en secarlos y rastrearlos y adicionar cal en una dósis de 50 kg/ha por ciclo, se aplicará también cal para controlar el pH y el crecimiento de algas y otros organismos, se tiene programado realizar varias aplicaciones con un total por ciclo de 14.8 ton.
Para la aplicación de los diferentes productos, se utilizará una Panga de 9 piés de largo equipada con un motor fuera de borda de 15 HP.
El transporte de los diferentes materiales se hará utilizando un camión doble rodado, que trasladará los materiales desde Cd. Obregón hasta el almacén ubicado en el área del proyecto.
El control de especies competidoras o depredadores, se hará utilizando mallas protectoras que evitarán el ingreso de este tipo de fauna nociva.
PRINCIPALES MATERIALES UTILIZADOS
PRODUCTO CANTIDAD
Post-larvas 22.2 millones Urea 26.64 ton Superfosfato triple 5.92 ton Cal 14.80 ton Alimento 40 % 101.47 ton Alimento 35 % 645.21 ton
5.4 MEDIDAS DE SEGURIDAD.
Para evitar accidentes en la población o en el personal, se tendrá vigilancia continua alrededor de los bordos de las estanquerías que forman un muro perimetral, además los bordos perimetrales se construirán con un ancho de corona de 4.00 m. Para complementar las medidas de seguridad, los bordos de la estanquería, del canal reservorio y del canal de desagüe tendrán ma ntenimiento continuo para evitar accidentes, sobre todo al finalizar cada ciclo de cultivo, donde se les dará mantenimiento mayor junto con toda la infraestructura y equipo existente.
5.5 REQUERIMIENTOS DE ENERGIA.
Para la operación del proyecto se utilizará principalmente combustible diesel para los motores de 220 HP, que pondrán en funcionamiento las bombas de 36” de diámetro, se tiene programado de 8 a 12 hrs de bombeo diario y un consumo aproximado de
combustible de 1,500 a 2,500 lts/día. Para el almacenamiento del combustible se utilizarán dos tanques estacionarios de acero con placa de ¼”, de 1,500 lts. Se utilizará también gasolina para el motor de 15 HP de la lancha, se estima un consumo diario de 50 a 70 lts/día.
Debido también a que la zona no cuenta con energía eléctrica, para la operación del proyecto esta será proporcionada por una planta eléctrica de 4000 watts con motor gasolina de 8 HP.
5.6 REQUERIMIENTOS DE AGUA.
En la operación del proyecto, se utilizará agua proveniente del estero el Mesquite, para el llenado de los estanques y del canal reservorio, se utilizarán aproximadamente unos 1´776,000 m3 por ciclo y para el recambio diario se utilizarán desde unos 29,481 m3/día en las primeras etapas de desarrollo hasta 266,400 m3/día, en las etapas finales de desarrollo.
Se llevará un monitoreo diario del agua de los estanques, principalmente de la temperatura, salinidad, pH, oxígeno disuelto y turbidez (lectura del disco de Secchi).
Para consumo humano diario, se tiene programado utilizar de 1500 a 3,000 lts diarios de agua potable, un promedio de 20 a 50 lts por persona, ya que se utilizarán sanitarios ecológicos secos de dos cámaras tipo Clivus que no utilizan agua y las
regaderas utilizarán pequeños depósitos para optimizar su uso, la cual será traída del poblado de Lobos.
5.7 PRODUCCION DE BIOMASA ESPERADA (kg/ha).
En los primeros ciclos de producción se espera un rendimiento de 1,138 kg/ha de camarón, el cual se incrementará hasta llegar a un promedio de 2,500 kg/ha por ciclo. Para los años iniciales se espera una producción bruta de 168.4 ton/ciclo.
5.8 APROVECHAMIENTO Y VOLUMENES ESTIMADOS DE LA FAUNA DE ACOMPAÑAMIENTO.
En este Proyecto no se tiene programado producir ninguna fauna de acompañamiento, esta se controlará a través de mallas en las estructuras de entrada.
5.9 RESIDUOS.
En la operación del Proyecto, se generarán principalmente aguas residuales producidas por el recambio diario de agua de los estanques, estas aguas contendrán residuos orgánicos producto del metabolismo del camarón, residuos del alimento utilizado y algunos compuestos nitrogenados y fosforados producidos por la
aplicación de fertilizantes. Debido a que la aplicación del fertilizante al igual que del alimento, se hará basado en mediciones de campo de los requerimientos generados por el consumo de estos insumos, los residuos producidos serán mínimos. Por otro lado, los residuos orgánicos generados por el metabolismo del camarón son componentes naturales del ecosistema marino y su efecto no será significativo al descargarlos en las aguas de la Bahía de Lobos, ya que las aguas residuales serán tratadas previamente en una laguna de tratamiento.
Se generarán otros residuos generados por los empaques de los diferentes insumos utilizados, los cuales serán desechados en el Relleno Sanitario de San Ignacio Río Muerto o en el Poblado de Lobos, también se generarán residuos orgánicos producto de la actividad humana a los que se les dará su manejo respectivo.
5.10 ACTIVIDADES E INSUMOS NECESARIOS PARA EL MANTENIMIENTO DE LAS OBRAS Y DE LA INFRAESTRUCTURA DEL PROYECTO.
Las actividades principales que se llevarán a cabo para el mantenimiento de las obras, será la reparación y reforzamiento de bordos, desasolve del canal de llamada y de los canales de desagüe, limpieza de la estanquería y servicio a bombas y motores. También al finalizar cada ciclo de cultivo se procederá a limpiar los estanques después de secarlos, posteriormente se procederá a realizar un rastreo para oxigenación y se aplicará cal en una dósis de 50 kg/ha.
5.11 DESCRIPCION DE LOS POSIBLES ACCIDENTES Y PLANES DE EMERGENCIA EN LA OPERACION DEL PROYECTO.
Desde el punto de vista ambiental, dadas las características del proyecto y por su tamaño, no se espera la ocurrencia de accidentes que afecten al entorno en forma notable, pudiéndose presentar la ruptura de algún bordo de algún estanque, que ocasionara la salida del agua, pero debido a que el agua que contiene es de similar calidad que la de la Bahía de Lobos y cumplirá la Norma Oficial NOM-001-ECOL-1996, el impacto no sería muy grande. Por otro lado, para evitar la ocurrencia de un evento de este tipo, se tiene programado reforzar los bordos después de cada ciclo de cultivo y dar mantenimiento a toda la infraestructura en general.
5.12 ESTIMACION DE LA VIDA UTIL DEL PROYECTO, PROGRAMAS DE RESTITUCION Y PLANES DE USO DEL MEDIO AL CONCLUIR LA VIDA UTIL DEL MISMO.
El Proyecto tiene contemplado una vida útil de 20 años, al finalizar este período, probablemente se tendrán que reconstruir los bordos, sustituir equipos y en general modernizar completamente la infraestructura para continuar operándola en condiciones adecuadas.
En el caso de que por razones de pérdida de rentabilidad, restricciones legales o de otro tipo se tenga que finalizar el proyecto, las instalaciones podría utilizarse en otro
proyecto similar o de otro tipo. En cualquier caso no se tendrían impactos por abandono ya que la mayor parte de los materiales utilizados son tierra y agua del mismo ecosistema.
VI.- IDENTIFICACION DE IMPACTOS AMBIENTALES.
El impacto ambiental que un proyecto acuícola puede generar en una zona determinada, depende en gran parte de la vocación del uso del suelo, del deterioro original del área donde se ubique y de los niveles de contaminación existentes.
En virtud de que el proyecto se ubicará en una zona del litoral que corresponde a un Distrito de Acuacultura (definido en el artículo 71 de la Ley Federal de Pesca), las actividades acuícolas son reconocidas y promovidas por las autoridades municipales, estatales y federales, los estudios previos han indicado niveles de contaminación insignificantes en el medio físico abiótico y biótico; por otro lado, el impacto socioeconómico será de gran beneficio para la región al generar empleos y recursos económicos para el sur del estado y divisas para el país.
6.1.- METODOLOGIA UTILIZADA.
La Evaluación de Impacto Ambiental es sumamente variable, depende del tipo de ambiente, del tipo de problema, del tipo de decisión a tomar y del método a utilizar. Básicamente son varios los métodos utilizados por los diferentes investigadores, por ejemplo: Superposición de Mapas, Listas, Matrices, Indices, Modelos y otros; sin
embargo en muchos casos es necesario combinar estos métodos para realizar una evaluación más acertada.
Para este caso de estudio, se utilizó primero la Sobreposición de Mapas, para determinar la ubicación física del proyecto, su tamaño, el medio general que lo rodea, entre otros factores, considerando los lineamientos generales que debe de guardar un Proyecto Acuícola; posteriormente se obtuvo una Lista de impactos con sus respectivos índices de calidad ambiental para cada etapa del proyecto y finalmente se relacionó todo en dos Matrices de Cribado, una sin considerar medidas de mitigación y otra considerando medidas de mitigación.
Un aspecto importante que determina la viabilidad de un proyecto acuícola, se deriva de las características de sustentabilidad que debe tener el área propuesta para el proyecto, Palacios (1999), en base a información disponible y a la revisión de literatura relacionada con las actividades acuícolas que realizó la Universidad de Sonora, definió parámetros de sustentabilidad que deben de cumplir los proyectos acuícolas para el Sur del Estado de Sonora, los cuales a continuación se enumeran:
Ubicación del terreno.
* Los terrenos que deben seleccionarse para ubicar los proyectos acuícolas deben de ser compatibles con esta actividad: de preferencia sin vegetación o con vegetación común en el área, con baja densidad, para evitar la destrucción de
grandes áreas de vegetación. No se deben seleccionar terrenos con especies bajo protección especial como el mangle, sobre todo considerando la norma oficial emergente NOM-EM-001-RECNAT-1999, donde se establecen las especificaciones para la preservación, conservación y restauración del manglar en México.
* Los terrenos deben de tener suelos profundos y una topografía de preferencia plana, para evitar excesivos cortes en el perfil para evitar un deterioro en el suelo.
* Deben de estar localizados en áreas con una fuente de agua apropiada, tanto en calidad como en cantidad, de preferencia no muy lejana del área del proyecto, para evitar la construcción de canales de llamada muy extensos que puedan ocasionar mayor impacto al ambiente.
* El Proyecto no debe de obstruir la circulación natural en la zona de humedales, ni estar ubicados en áreas naturales protegidas.
Tratamiento de aguas residuales.
* Las aguas residuales deberán de ser tratadas para evitar la contaminación de los cuerpos de aguas donde se descarguen, independientemente si la descarga es en cuerpos de agua de zona federal o en otro cuerpo receptor, sobre todo si la descarga se hace en Esteros y Bahías, deberá de respetarse la norma NOM-001-ECOL-1996. Esto, considerando que existe actualmente un incremento notable en este tipo de actividad económica.
* Se pueden utilizar organismos filtradores como ostión o almeja, en las lagunas de tratamiento, con el objetivo de acelerar y mejorar el trabajo de limpieza del agua y aprovechar económicamente el área destinada al tratamiento de las aguas residuales, motivando de esta forma a los productores.
Una vez definidas estas variables de sustentabilidad, como segundo paso, se procedió a la Identificación de las variables más Importantes en el sistema, para esto se utilizaron planos, recorridos de campo y análisis de listas de actividades-impactos, también se revisó literatura relacionada con el tema.
Como primer paso, se procedió a la Identificación de las variables más Importantes en el sistema, para esto se utilizaron planos, recorridos de campo y análisis de listas de actividades-impactos, también se revisó literatura relacionada con el tema.
Una vez identificadas las variables de impacto que son generadas por las diversas actividades del proyecto, se procedió a desarrollar los Indices de Percepción de la Calidad Ambiental, ya que estos índices permiten realizar un análisis cuantitativo de las diferentes variables identificadas y poder compararlas antes del proyecto y posterior al proyecto, con medidas de mitigación o sin medidas de mitigación, pudiéndose representar esta información subjetivamente a través de una Matriz de Impacto donde se relacionan las actividades desarrolladas en el proyecto y los factores del medio que afectan, pudiéndose obtener una evaluación ambiental de esta manera.
6.1.- Indices de Percepcion de Calidad Ambiental
a).- Lista de impactos ambientales
Para determinar la lista de Impactos Ambientales, primero se identificaron las acciones que pueden causar impactos al ambiente y en base a las acciones derivadas se determinaron los posibles impactos.
i).- Impactos durante la Construcción
Las principales actividades a desarrollar durante el proceso de construcción de un proyecto acuícola son:
* Desmontes * Despalmes * Movimientos de tierra * Uso de maquinaria * Actividades de construcción * Uso de vehículos
* Uso de combustibles y otros insumos
* Generación de residuos productos de la actividad humana * Desviación de cuerpos de agua
* Gene ración de residuos sólidos y líquidos de las actividades de la construcción
* Otros
Los impactos que se podrían generar en esta etapa de construcción, son:
• Emisión de contaminantes a la atmósfera por el uso de motores de combustión interna de la maquinaria y vehículos utilizados.
• Emisión de partículas en suspensión por las actividades de construcción.
• Emisión de ruido por la maquinaria.
• Descarga de aguas de uso doméstico.
• Generación de residuos sólidos producto de la preparación del sitio y de la construcción.
• Generación de residuos sólidos y líquidos por las actividades humanas,.
• Eliminación de vegetación y suelo por los despalmes y desmontes.
• Afectación de la flora y fauna presente en el área por ruido o por modificación de su hábitat.
ii).- Impactos durante la Operación
Para la etapa de Operación se identificaron las siguientes acciones que podrían ocasionar impacto al ambiente:
* Uso de maquinaria. * Uso de vehículos.
* Uso de combustibles y otros insumos.
* Generación de residuos productos de la actividad humana.
* Desviación de cuerpos de agua.
* Generación de residuos sólidos.
* Generación de aguas residuales.
Los impactos que se podrían generar en esta etapa son:
• Emisiones de gases y ruido a la atmósfera por los motores de combustión interna de las bombas, de la lancha, de la planta y de los vehículos de transporte y carga.
• Generación de residuos orgánicos, sólidos y líquidos producto s de la actividad humana.
• Generación de residuos líquidos producto del recambio de agua de los estanques.
b).- Indices de Calidad Ambiental
Para determinar los Indices de Calidad Ambiental, se utilizó el método de las Funciones de Transformación, que relacionan la magnitud de un factor ambiental y la calidad ambiental, expresando esta última en función de aquella.
Estas Funciones o Curvas de Calidad permiten homogeneizar las diferentes unidades de medida de los indicadores de los factores afectados por el Proyecto o actividad y expresarlas en unidades abstractas de valor ambiental.
Se incluyen una serie de curvas correspondientes a parámetros medioambientales de uso común, obtenidas por el Instituto Batelle -Columbus y por otros autores.
i).- Ruido
Llamamos ruido a todo sonido indeseable para quien lo percibe, el oído humano es capaz de percibir las señales acústicas cuya frecuencia está comprendida entre 20 y 20,000 Hz y cuya banda de presiones dinámicas va desde 2 x 10-4 µbares a 2 x 103
µbares.
Para este caso, se anexan los Indices basados en el nivel de Presión Acústica medido en decibelios dB A y el Leq (nivel sonoro equivalente) diurno ponderado, también se considera que no se rebasen los límites establecidos por la norma NOM-081-ECOL-1994 d e 65 dBA.
Para este indicador, se toman los datos de la gráfica anexa, los niveles máximos en la etapa de construcción serán del orden de los 95-115 dB A, sin embargo la maquinaria no trabajará constantemente por lo que se toma el índice corrector del nivel medido por el tiempo de exposición que será del 20 al 50% y por el aislamiento de la zona del proyecto respecto a centros de población, por lo que se considera una
corrección del orden del 25% por lo que se considera un nivel de emisión de 67.5 dB A a 86.25 dB A máximo promedio.
De la gráfica de la función de transformación en la curva infrecuente-esparcida podemos observar que el Indice de Calidad Ambiental por ruido anda de 0.3 a 0.6 que va de aceptable a fastidioso.
Para la etapa de Operación los niveles de emisión andarán en el orden máximo de 65-85 dB A, con la corrección por tiempo de exposición y aislamiento del campamento por más de 2 km, tenemos un nivel corregido de 48.75 a 63.75 dB A, subiendo el Indice de Calidad Ambiental de 0.8 a 1.0, por lo que el impacto sería prácticamente nulo.
FUNCION DE TRANSFORMACION
0.0 0.2 0.4 0.6 0.8 1.0 40 80 120NIVEL SONORO L(dBA)
ii).- Emisión de Gases a la Atmósfera
Los contaminantes atmosféricos primarios, desde el instante en que son vertidos a la atmósfera, se encuentran sometidos a procesos complejos de transporte, mezcla y transformación, que dan lugar a una distribución variable de su concentración tanto en el espacio como en el tiempo, por lo que es difícil su evaluación, siendo una forma de determinar los valores a través de modelos de difusión físico-matemáticos.
Para este caso, tomamos un Indicador General de la Calidad del Aire (ICAIRE) que toma valores de 0 a 100.
ICAIRE = K S Ci Pi/ SPi
donde: Ci es el valor porcentual asignado Pi es el peso asignado
K es una constante que toma valores de 0.75 para aire con ligero olor no agradable hasta 0.0 para aire con olor insoportable. Para este caso tomaremos el valor de 0.9.
Para el conjunto de emisiones de los motores de la maquinaria y vehículos utilizados, también se tomaron los niveles de concentración a nivel de piso, que deberían de estar debajo de los valores establecidos en las normas 034-ECOL-1993,
NOM-035-ECOL-1993, NOM-036-ECOL-1993, NOM -037-ECOL-1993 y NOM-038-ECOL-1993, como se aprecia en la tabla siguiente:
CONTAMINANTE CONCENTRACION (microgramos por m3) Bióxido de Azufre < 20/24 hrs Hidrocarburos < 10/hr Dióxido de Nitrógeno < 30/hr Monóxido de Carbono < 1000/8 hrs
TABLA DE CALIDAD AMBIENTAL DATOS EN MICROGRAMOS/ m3
SO2 NO2 CO PART. SUSP. VALOR %
2200 1000 60 1800 0 1800 900 55 1400 10 1400 750 50 1000 20 700 600 40 600 30 500 350 30 400 40 350 200 20 250 50 250 150 15 200 60 150 100 10 150 70 100 50 5 100 80 75 25 2.5 50 90 < 50 < 10 < 1 < 25 100 2 2 1.5 2 PESO
Para la etapa de construcción del Proyecto, se considera que los valores de SO2, NO2 y CO no rebasan los niveles de 50, 10 y 1 microgramo por metro cúbico, sin embargo se considera que los movimientos de tierra ocasionará que el índice de
emisión de Partículas en Suspensión llegue a los 200 microgramos por metro cúbico por lo que se tomará un valor porcentual de 60, el índice K se tomará como 0.9. 0.9 (100 x 2 + 100 x 2 + 100 x 1.5 + 60 x 2 )
ICAIRE = --- = 80.4 % 2 + 2 + 1.5 + 2
de la gráfica de la función de transformación tenemos que nos da un Indice de Calidad del Aire de 0.8, el cual es adecuado.
En base a lo anterior podemos determinar que el impacto en la etapa de construcción es muy pequeño. Para el caso de la etapa de operación, se considera que los niveles de emisión serán mucho menores que el caso anterior, por lo que los impactos generados serán mínimos.
FUNCION DE TRANSFORMACION
0.0 0.2 0.4 0.6 0.8 1.0 0 20 40 60 80 100INDICE DE CALIDAD DEL AIRE
iii).- Calidad del Agua
La manera más sencilla y práctica para estimar la calidad del agua consiste en la definición de índices de ciertos parámetros físicos, químicos y biológicos definidos por ciertos estandares o criterios y el uso del agua.
Para determinar la calidad de agua, se tomó como referencia la Norma NOM-001-ECOL-1996 para los principales parámetros para Estuarios como cuerpo receptor, como a continuación se describen:
NOM-001-ECOL-1996 PARAMETRO RANGO Nitrógeno < 25 ppm Fósforo < 10 ppm Oxígeno Disuelto 5-7.5 ppm Temperatura < 40o C pH 7.2-8.2 Grasas y aceites < 25 mg/l DBO5 < 150 mg/l Sólidos Suspendidos Tot. < 125 mg/l Sólidos Sedimentables < 2 ml/l Metales pesados Ausentes Materia Flotante Ausente
Se adoptó como indicador general , el Indice de Calidad del Agua, que proporciona un valor global de la calidad del agua, incorporando valores individuales de una serie de parámetros.
ICA = K Σ Ci Pi / Σ Pi
donde: Ci = valor asignado a cada parámetro Pi = peso asignado a cada parámetro
K = coeficiente que toma valores de 0.25 para aguas muy contaminadas a 1.00 para aguas sin contaminación
El Indice de Calidad del Agua para antes de la construcción del Proyecto, se considera alrededor de 1.00 ya que se supone que no existe contaminación.
Para la situación posterior a la construcción del Proyecto, se considera que solo se ven afectados el Oxígeno Disuelto, el DBO5, los contenidos de Nitrógeno y Fósforo de acuerdo a la Tabla de Bascaran la cual se anexa , cabe recalcar que esta tabla es mucho más estricta que la Norma Oficial Mexicana que de acuerdo a trabajos anteriores los niveles de contaminación por proyectos acuícolas normalmente nunca la rebasan.
( 60 x 4 + 30 x 3 + 50 x 3 + 70 x 1 )
ICA = 0.95 --- = 47.5 4 + 3 +3 +1
que buscando en la gráfica nos da un valor cercano a 0.5 que es un valor regular.
Sin embargo, modificando los valores porcentuales y los niveles de concentración en base a la Norma Oficial Mexicana para descargas en estuarios como cuerpo
receptor, los valores del Indice de Calidad Ambiental andan aproximadamente alrededor de 0.85 a 0.9 5, valores muy aceptables.
iv).- Pérdida de Suelo
Para este caso se consideró la profundidad de corte y la profundidad del suelo, así por ejemplo, si tengo un suelo de 2 m de profundidad y se cortan 20 cm, el Indice de Calidad Ambiental será de 0.80, para 40 cm será de 0.80, quedando la función de transformación de la siguiente manera:
Pc IC = 1 - 2 ( --- ) Pt donde:
FUNCION DE TRANSFORMACION
0.0 0.2 0.4 0.6 0.8 1.0 0 20 40 60 80 100INDICE DE CALIDAD DEL AGUA
Pc = profundidad de corte en cm Pt = profundidad total del suelo en cm
Para el caso de la pérdida de suelo, para la construcción del Proyecto se tienen programados cortes máximos de 20 a 30 cm para una profundidad de suelo de 200 cm, por lo que el índice de acuerdo a estos datos fluctuarían como máximo de 0.7 a 0.8, que son valores aceptables no obstante que son impactos inevitables.
v).- Flora
La valoración de la cubierta vegetal se efectúa mediante una metodología basada en el Interés sobre las especies presentes y la Densidad de la cubierta. Para el caso del Interés sobre las especies, se refiere básicamente al tipo de especies enunciadas en la norma NOM -059-ECOL-1994 y se toman valores de K = 0.1 para especies muy comunes hasta K = 1.0 para especies en peligro de extinción. Para estimar la Densidad de la cubierta vegetal esta se expresa en porcentaje de cobertura respecto a la superficie total.
Con estos parámetros estimamos el Porcentaje de Superficie Cubierta:
PSC = (100/St )S Si K donde:
Si = Superficie cubierta por cada especie ESPECIES K En peligro de extinción 1.0 Raras 0.8 Poco común 0.6 Frecuentes 0.4 Común 0.2 Muy común 0.1
Para determinar el índice de calidad antes del Proyecto se consideran los siguientes datos: como se tienen especies muy comunes en toda la zona costera del noroeste de México se considerará un coeficiente K = 0.1.
Antes del Proyecto:
Superficie Total = 185-00-00 has
Superficie Descubierta = 180-00-00 has Superficie Cubierta = 5-00-00 has
Vegetación dominante = Chamizo 90 %, pastos 10 % y otras plantas 0% PSC = 100/185 (4.5 x 0.1 + 0.5 x 0.1 + 0 x 0.1) = 0.270 %
Después de la construcción del Proyecto:
Superficie Total = 185-00-00 has
Superficie Descubierta = 185-00-00 has Superficie Cubierta = 00 -00-00 has
PSC = 100/185 (0.0 x 0.1 + 0.0 x 0.1 + 0.0 x 0.1) = 0.0 %
Al no haber una gran variación en el PSC, el valor del índice es 1.0
vi).- Fauna
Entendemos por fauna, al conjunto de especies animales que viven en una zona determinada, la fauna está ligada al medio físico que la rodea y a la vegetación, presencia de agua, etc. Una de las características propias de la fauna es la facilidad de adaptarse dentro de ciertos rangos de modificación de su entorno.
