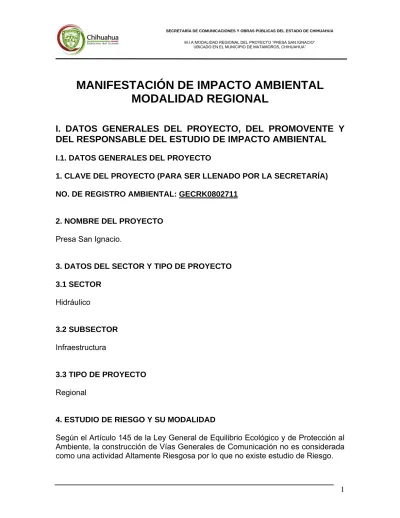

MANIFESTACIÓN DE IMPACTO AMBIENTAL
MODALIDAD REGIONAL
I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y
DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1. DATOS GENERALES DEL PROYECTO
1. CLAVE DEL PROYECTO (PARA SER LLENADO POR LA SECRETARÍA)
NO. DE REGISTRO AMBIENTAL: GECRK0802711
2. NOMBRE DEL PROYECTO
Presa San Ignacio.
3. DATOS DEL SECTOR Y TIPO DE PROYECTO
3.1 SECTOR Hidráulico 3.2 SUBSECTOR Infraestructura 3.3 TIPO DE PROYECTO Regional
4. ESTUDIO DE RIESGO Y SU MODALIDAD
Según el Artículo 145 de la Ley General de Equilibrio Ecológico y de Protección al Ambiente, la construcción de Vías Generales de Comunicación no es considerada como una actividad Altamente Riesgosa por lo que no existe estudio de Riesgo.
5. UBICACIÓN DEL PROYECTO
La presa San Ignacio se ubica en el municipio de Matamoros, en el estado de Chihuahua. Matamoros se localiza en la latitud norte 26°46’, longitud oeste 105°35’ y a una altura de 1,740 m.s.n.m. Colinda al norte con Parral y Allende; al sur con Durango y Coronado el este con Coronado; y al oeste con Santa Bárbara.
FIGURA I.1 UBICACIÓN DEL PROYECTO. FUENTE: GOOGLE EARTH
UBICACIÓN DEL PROYECTO
El sitio específico del vaso de la presa se encuentra a 8.5 km del camino a Rosario, Durango, en la parte poniente de la microcuenca, debajo de la serranía de Roncesvalles que da origen al Río Primero, su ubicación geográfica es 26° 41’ 24’’ latitud Norte y 105° 37’ 20’’ latitud Oeste, tal ubicación es aproximadamente en el centro de la cortina.
HACIA PARRAL
HACIA DURANGO HACIA PARRAL
HACIA DURANGO
FIGURA I.2. UBICACIÓN DE LA PRESA. FUENTE: GOOGLE EARTH
6. DIMENSIONES DEL PROYECTO: PARAMETROS HIDROLÓGICOS CORRIENTE A APROVECHAR R. PRIMERO ÁREA DEL EMBALSE Ha 27.48 CAPACIDAD TOTAL DEL VASO (NAME) Mm³ 1.71 CAPACIDAD PARA EL CONTROL DE AVENIDAS Mm3 0.415 CAPACIDAD DE CONTROL POR LA ESTRUCTURA DE DESAGUE Mm3 1.12 CAPACIDAD DE AZOLVES Mm³ 0.175 NIVEL DE AGUAS MÁXIMAS m.s.n.m 1,812.24 NIVEL DE AGUAS MÁXIMAS EXTRAORDINARIO (N.A.M.E) m.s.n.m 1,814.24 ELEV. DE LA CORONA DE LA CORTINA m.s.n.m. 1,815.74 ELEV. DE LA CRESTA DEL VERTEDOR m.s.n.m 1,812.24 ELEV. DEL UMBRAL DE REJILLAS m.s.n.m 1,807.24 ELEV. DE ENTRADA DEL CONDUCTO DE FONDO m.s.n.m 1,803.24 GASTO MÁXIMO DEL VERTEDOR m³/s 60.0 GASTO MÁXIMO DEL CONTROL POR LA ESTRUCTURA DE DESAGUE DE FONDO m³/s 10.0 GASTO DE LA TOMA COMPROMISO l/s 100.0 PARAMETROS HIDRAÚLICOS BORDO LIBRE m 1.5 PARAMETROS DIMENSIONALES LONGITUD DE CRESTA m 10.0 ALTURA DE LA CORTINA m 14.0 ANCHO DE CORONA m 6.0 LONGITUD DE LA CORONA m 350.0 ANCHO DEL VERTEDOR m 10.0
TABLA 1.1. CARACTERISTICAS DE LA PRESA
En el anexo 1 se presenta el perfil de la estructura, así como la sección máxima de la cortina.
I.2. DATOS GENERALES DEL PROMOVENTE
1. NOMBRE O RAZÓN SOCIAL
El Gobierno del estado de Chihuahua, a través de la Secretaría de Comunicaciones y Obras Públicas.
I.3. DATOS GENERALES DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
1. NOMBRE O RAZÓN SOCIAL
II. DESCRIPCIÓN DE LAS OBRAS O ACTIVIDADES Y, EN SU
CASO, DE LOS PROGRAMAS O PLANES PARCIALES DE
DESARROLLO
II.1. INFORMACIÓN GENERAL DEL PROYECTO
II.1.1 NATURALEZA DEL PROYECTO
A medida que aumenta la población y crece la demanda, se multiplican las necesidades de obtener como elemento vital indispensable para el suministro de consumo humano el agua potable, cuando existe sequía es notoria su ausencia; o bien, cuando hay en abundancia se requiere de protección para defensa contra inundaciones.
En tal virtud para resolver las contingencias de escasez o abundancia en el suministro a la población de Matamoros, Chihuahua, se ha seleccionado crear un proyecto de presa reguladora de control de avenidas y de función de recarga de acuíferos.
Se trata de un proyecto de una pequeña presa que regulará la corriente y recargará aguas debajo de donde se ubicará el vaso regulador.
El proyecto consiste en la construcción de la presa “San Ignacio” en el municipio de Matamoros, la cual tendrá una capacitad total de 1.71 Mm3, la cortina será de materiales graduados, con corazón impermeable de arcilla, con una altura de 14.0 m. A la fecha se tiene construido un bordo de 11 m de altura con una longitud de 350 m, esos trabajos fueron realizados por la Presidencia municipal, sin embargo los trabajos no cumplen con las especificaciones de la Comisión Nacional del Agua, por lo que dicho material será retirado y se construirá de nueva cuenta la cortina.
El proyecto forma parte del Plan Hidráulico para el Estado de Chihuahua, donde se tiene contemplado la construcción de quince presas en el Estado
El proyecto requiere de autorización de cambio de uso de suelo de áreas forestales por su ubicación, características y alcances; de acuerdo con lo establecido en los artículos 28 de la Ley General del Equilibrio Ecológico y la Protección al Ambiente (LGEEPA) y 5 de su Reglamento en Materia de Evaluación del Impacto Ambiental. En el anexo 3 se presenta el apéndice relativo al cambio de uso de suelo.
Presa Boquilla de San Ignacio Mariano Matamoros El Terrero a Parral a Santa Barbara a Durango Río Pri mer o Río Prim ero Río P rimer o R ío e l V e ra no
II.1.2. JUSTIFICACIÓN Y OBJETIVOS
Por regla general, las presas tendrán como objeto el uso múltiple, en este caso en particular se proyectará como una obra reguladora de corriente, almacenamiento temporal del volumen regularizado de las avenidas, descarga de extracción lenta y paulatina para recarga de acuíferos y al final se deja un espejo de agua perteneciente a la capacidad de azolves en donde se puede crear acuacultura y esparcimiento.
Por la descripción expuesta se seleccionó el tipo de obra como una presa reguladora para control de avenidas y recarga de acuíferos.
Las presas reguladoras se construyen para retardar el escurrimiento o romper los “picos” de las avenidas y disminuir el riesgo de inundaciones aguas abajo protegiendo de desastres a poblados y rancherías.
En este caso, el agua se controla y se detiene para dejarse infiltrar en el subsuelo o por los estratos de grava-arena de la cimentación y si llega a presentar una eventualidad extraordinaria, el vertedor de demasías al funcionar, regularizará una avenida cuantiosa reduciéndola a un gasto mínimo que no desborde por las riveras del cauce aguas abajo.
La Presa San Ignacio tendrá un impacto regional, ya que beneficiará a las productores agrícolas de Matamoros, Allende, Coronado y López; lo que traerá consigo nuevo desarrollo en dichas poblaciones que pertenecen a la zona de influencia asegurando una rentabilidad socio-económica incorporándose a la fuerza productiva y de trabajo de la Entidad.
Los objetivos generales que se persiguen en el presente MANIFIESTO DE
IMPACTO AMBIENTAL PARTICULAR son de tipo ADMINISTRATIVO,
ECOLÓGICO y de DESARROLLO SOCIAL y ECONÓMICO.
La descripción se hará en términos sencillos y comprensibles para quien lo consulte; de tal forma que permita apreciar rápidamente los efectos ambientales potenciales del proyecto y proporcione a las autoridades ambientales, una visión clara de tales efectos y de las medidas de protección ambiental que se proponen para evitarlos o atenuarlos; igualmente, para la población en general, por lo que los términos utilizados son sencillos para su mejor comprensión.
ADMINISTRATIVOS.
Para tales efectos a que haya lugar y en espera de la obtención favorable del dictamen correspondiente de esta Manifestación de Impacto Ambiental presentada a la SECRETARÍA DE MEDIO AMBIENTE Y RECURSOS NATURALES, para llevar a cabo los trabajos de construcción del proyecto denominado “Presa San Ignacio”, se elabora pues el presente documento, de acuerdo a la Ley General de Equilibrio Ecológico y Protección al Ambiente, que expresa en sus artículos 1º, 15 y 28.
Podemos afirmar que este Estudio de Impacto Ambiental, permitirá que la Secretaría de Comunicaciones y Obras Públicas del Estado de Chihuahua, tenga una real sensibilización sobre todos los aspectos inherentes a la función Ecológica, el verdadero Desarrollo Social y la aplicación en el área Administrativa de los diferentes tipos de recursos.
ECOLÓGICO.
Se pretende obtener con la aplicación de técnicas ecológicas, la posibilidad de beneficiar a los productores agropecuarios a almacenar y distribuir de forma eficiente el recurso hídrico que se tiene sin afectación al entorno; identificando posibles deterioros ambientales y generando soluciones para su control; así mismo, al llevar a cabo la ejecución de los trabajos que se proponen, se minimizarán los impactos ambientales negativos que pudiesen presentarse en contra de los recursos naturales y de los elementos sociales de la zona, debiendo implementar de manera inmediata el control de los posibles impactos si éstos se presentaran, definiendo las posibles interacciones que pudieran presentarse entre los factores ambientales ( del medio natural y socioeconómico ) y las acciones inherentes del proyecto, previas a su implementación.
DESARROLLO SOCIAL Y ECONÓMICO.
La ejecución del proyecto implica un gran impacto, dada la posibilidad de generación de mano de obra para la población local, misma que en ocasiones carece de oportunidades laborales regularmente; a excepción de las labores agrícolas que resultan muy estacionales.
Entre otras opciones de desarrollo, permitirá:
* Contar con una fuente de almacenamiento de agua para elevar los niveles freáticos en el subsuelo y lograr paulatinamente su recuperación.
* Tener un control de avenidas sobre el Río Primero para proteger a la población de la cabecera municipal en época de lluvias.
* Promover la actividad turística con actividades de pesca mejorando los ingresos de los habitantes del municipio.
* Generación de empleo durante la construcción de la Presa.
* Mejoramiento del nivel de vida de la población del área de influencia del proyecto.
II.1.3. INVERSIÓN REQUERIDA
La inversión total requerida será de 18 millones de pesos aproximadamente.
II.2. CARACTERÍSTICAS PARTICULARES DEL PROYECTO
II.2.1. DESCRIPCIÓN DE LAS OBRAS Y ACTIVIDADES
El proyecto de la construcción de la presa “San Ignacio”, es una obra de Infraestructura Hidráulica, presa reguladora para control de avenidas y recarga de acuíferos.
A continuación se presentan las principales características del proyecto:
a. capacidad total del vaso (NAME): 1,715.970 m³
b. capacidad para el control de avenidas: 415,920 m³
c. capacidad de control por la estructura de desague: 1,125,000 m3
d. capacidad de azolves: 175,000 m³
e. nivel de aguas máximas: 1,812.24 m.s.n.m
f. nivel de aguas máximas extraordinario (NAME): 1,814.24 m.s.n.m
g. elevación de la corona de la cortina: 1,815.74 m.s.n.m h. elevación de la cresta del vertedor: 1,812.24 m.s.n.m i. elevación del umbral de rejillas: 1,807.24 m.s.n.m
j. elevación de entrada del conducto de fondo: 1,803.24 m.s.n.m. k. gasto máximo del vertedor: 60.0 m³/s
l. gasto máximo del control por la estructura de desague de fondo: 10.0 m³/s m. gasto de la toma compromiso: 100.0 l/s
n. bordo libre: 1.50 m
o. longitud de cresta vertedora: 10.0 m p. altura de la cortina: 14.0 m
q. ancho de corona: 6.0 m
r. longitud de la corona: 350.0 m s. ancho del vertedor: 10.0 m
t. Actividades aguas abajo de los puntos donde se construirán las obras. Aguas abajo se tienen tierras de cultivo.
u. Superficie del espejo de agua. 27.48 ha
II.2.2. DESCRIPCIÓN DE OBRAS Y ACTIVIDADES PROVISIONALES Y ASOCIADAS
Construcción de caminos de acceso:
Ya existen caminos de acceso al proyecto de la construcción de la presa, por lo que no va a ser necesaria la apertura de nuevos caminos.
Almacenes, bodegas y talleres, patios de maquinaria.
Se contará con patios de maquinaria y almacenes cerca de la obra, y en áreas donde no se tenga vegetación, los cuales también cumplirán con las especificaciones señaladas en el Manual Operativo de la Presa, particularmente de su ubicación que deberá de ser fuera de los centros de población y estará avalado por la supervisión.
Campamentos, dormitorios, comedores:
No se construirán campamentos, ni dormitorios en el sitio de proyecto, se hará uso de la infraestructura existente en las poblaciones cercanas al proyecto.
Instalaciones sanitarias:
No habrá descarga de aguas sanitarias a cuerpos hídricos, ya que se instalarán letrinas sanitarias, distribuidas estratégicamente, de tal forma que se asigne una por cada veinte trabajadores; dichas letrinas, serán atendidas en su mantenimiento periódicamente.
Banco de material permeable (grava – arena)
Para la localización del material permeable a utilizarse como respaldo de la cortina, se hizo un recorrido en las áreas próximas al sitio de proyecto, donde se identificó un posible banco a 200 m aguas arriba, sobre ambas márgenes del cauce del río, encontrándose una superficie factible para la extracción de material grava – arena, siendo denominado “La Boquilla”.
Banco de material impermeable (arcilla)
En lo que se refiere a la localización preliminar de bancos de arcilla, también se realizó un reconocimiento en las zonas próximas al sitio de estudio para determinar posibles bancos de este material, identificándose una zona factible para el suministro de este material ubicado aproximadamente a 1,250 m aguas abajo del eje de la sección, en un predio conocido como “El Presón”.
Banco de roca
Para la explotación de la roca a utilizar como protección en el cuerpo de la cortina, se identificaron afloramientos de roca en el cerro conocido como “El Rodeo” en la margen izquierda del cauce del Río Primero, a unos 1,200 m de la boquilla.
El material que se tiene actualmente en la cortina realizada por la Presidencia Municipal de Matamoros se removerá y dicho material será tratado a fin de ser reutilizado en la nueva cortina.
En anexo 4 se presenta croquis de ubicación de los bancos de materiales.
Sitios para la disposición de residuos:
No se utilizarán sitios nuevos para la disposición de residuos sólidos generados por este proyecto.
Los residuos sólidos no peligrosos generados durante las etapas de preparación del sitio y construcción serán recolectados y enviados a un sitio autorizado por las autoridades municipales.
Los residuos peligrosos se almacenarán temporalmente en recipientes y lugares de confinamiento específicos en los almacenes de la empresa contratista para su posterior disposición y reciclaje a través de las empresas distribuidoras y especializadas en estos productos.
Ductos para sustancias peligrosas:
No se realizarán ductos para substancias peligrosas
Subestaciones eléctricas:
No se realizarán subestaciones eléctricas en este proyecto.
Líneas de transmisión:
No se realizarán líneas de transmisión en este proyecto.
II.2.3. UBICACIÓN DEL PROYECTO
II.2.3.1 SUPERFICIE TOTAL REQUERIDA
a) Superficie total del predio: el área de embalse es de 27-48-00 ha.
b) Superficie que se verá afectada por las obras y actividades del proyecto. Se afectarán 2-45-00 ha (70 m x 350 m) en la construcción del cuerpo de la presa.
c) Superficie que se planea desmontar y su porcentaje con respecto al área
arbolada. No se requiere de desmonte para la construcción de la Presa y los bancos de materiales tampoco requerirán, la superficie arbolada es de 2-00-00 ha.
d) Superficie que se ocuparán con infraestructura para la operación del
proyecto. 2-00-00 ha correspondiente a bancos de materiales.
e) Superficie requerida para caminos de acceso y otras obras asociadas. No
se requerirá de superficie adicional. Se emplearán los caminos de acceso existentes.
f) Superficie que ocuparán las obras y servicios de apoyo como
campamentos, patios de maquinaria, sitios de tiro, etcétera. No se instalarán campamentos en el área de la presa, la maquinaria se establecerá dentro de los bancos de materiales.
II.2.3.2. VÍAS DE ACCESO AL ÁREA DONDE SE DESARROLLARÁN LAS OBRAS O ACTIVIDADES
Para llegar al proyecto desde la ciudad de Chihuahua se toma la carretera Chihuahua – Parral (220 km.) para de ahí tomar la carretera de Parral – Matamoros (30 km.), de la cabecera municipal hay un camino de terracerías a 8.5 km. de distancia y ahí se encuentra el proyecto, recorriendo en total de 258.50 km. A continuación se muestran las vías de comunicación para acceder al proyecto.
Vías de acceso al municipio de Matamoros:
FIGURA II.2.- VÍAS DE COMUNICACIÓN PARA MATAMOROS
II.2.3.3. DESCRIPCIÓN DE LOS SERVICIOS REQUERIDOS
Requerimientos de energía
En este rubro, se consignan los volúmenes estimados de energía y combustibles, bajo condiciones normales de trabajo, lo cual puede verse modificado en función de imprevistos, tales como, remoción de materiales o escombros extras, no contemplados en el proyecto, necesidad de incremento en la planta de equipos, entre otros, además de condiciones climáticas adversas.
Electricidad
La energía eléctrica que se requiera para taladros y equipo menor se obtendrá por medio de 1 generador a base de gasolina de 750 Kw.
Combustible
El lugar del abastecimiento y almacenaje de combustible, será generalmente en el frente de trabajo, por medio de camiones – pipa que transportarán el combustible o en tambos de doscientos litros, utilizando en todos los casos bombas trasegadoras con manguera, para evitar derrames. El combustible, será adquirido en las estaciones de servicio de PEMEX, establecidas en Matamoros, Chih.
Requerimientos de agua
El agua que se utilizará para las terracerías y pavimentos, deberá ser concertada por el contratista en la Presidencia Municipal o Junta Municipal de Agua y Saneamiento en los municipios involucrados, y en la Comisión Nacional del Agua, en caso de que fuese necesario; el agua no se almacenará, ya que se utilizará en operaciones de riego de tipo inmediato; por lo que será transportada en pipas de 6,000 a 10,000 litros de capacidad.
Para el consumo de los trabajadores de la obra, se obtendrá agua potable de las distribuidoras locales de Matamoros, y se transportará en garrafones de 19 litros, almacenándose para de ahí distribuirse a los frentes de trabajo.
II.3. DESCRIPCIÓN DE LAS OBRAS Y ACTIVIDADES
Actividades que se van a realizar en la construcción de la presa:
CORTINA
Tipo tierra flexible con sección de materiales graduados, consta esencialmente de tres zonas de materiales seleccionados, distinguiéndose cada una de ellas por sus características estructurales, por sus propiedades de permeabilidad y por el método de colocación.
La primera zona que es el corazón impermeable de la cortina, tiene taludes de 0.5:1, arcilla producto de explotación de un banco de préstamo formado en una terraza aguas debajo de la cortina, este material se colocará por capas de 20 cm debidamente compactadas agregándole la humedad óptima.
La segunda zona corresponde a los respaldos permeables colocados aguas arriba y aguas abajo del núcleo arcilloso, son materiales granulares de grava y arena obtenidos de ambas márgenes del río, o en bancos de préstamo dentro del vaso. La tercera zona son las chapas de enrocamiento en ambos taludes exteriores con talud de 2:1, la roca se obtiene del banco de préstamo de la roca localizado aguas arriba de la cortina, denominado “El Rodeo”, aprovechando los derrames riolíticos existentes en las laderas del cerro.
CIMENTACIÓN
Cimentación permeable con el propósito de tener siempre el flujo de recarga de acuíferos aguas abajo. Se hará una limpieza superficial sobre el cauce del río y directamente se colocarán los 3 materiales en general que constituyen el cuerpo de la cortina.
La roca del subsuelo no requiere ningún tratamiento de impermeabilización, si esta llegara a tener alguna fisura o fracturamiento, podría ayudar a establecer el flujo de corriente que se requiere para la recarga del acuífero que es la función fundamental que se pretende.
Dimensiones
Longitud total de la corona de la cortina 330.00 m
Altura de la cortina 14.00 m
Ancho de la corona 6.00 m
Ancho de la base sección máxima 60.00 m
Elevaciones
Desplante de la cimentación 1,802.24 m.s.n.m
Elevación en la parte baja del cauce principal 1,800.00 m.s.n.m
Elevación de la corona de la cortina 1,815.74 m.s.n.m
Volúmenes de la cortina
Volumen de material permeable 4,000 m3
Volumen de enrocamiento 9,500 m3
ESTRUCTURA DE DESAGUE DE FONDO EN LA LADERA DE MARGEN IZQUIERDA
Una torre de estructura de rejillas construida de concreto reforzado de 7.00 m de altura. Cimentación con losa de concreto de 4.00 x 4.00 m y 1.00 m de peralte, cuerpo rectangular de 3.00 x 3.00 m y 4.00 m de altura, un saliente para colocar rejillas en sección cuadrada de 2.00 x 2.00 m y 2.00 m de altura, ménsula para colocar un malacate mediante el cual se operará la compuerta deslizante vertical con rodillos, estructura para abrir y cerrar el desalojo de volúmenes de agua del vaso, un conducto de concreto que atraviesa la cortina de 1.06 m de diámetro con aproximadamente 70.00 m de longitud, a su salida descargará el agua a un tanque amortiguador de 10.00 m de longitud, construido a base de concreto reforzado para disipar las energías generadas.
Elevaciones
Elevación superior en la torre 1,809.24 m.s.n.m
Elevación ménsula y entrada rejillas 1,807.24 m.s.n.m
Elevación de acceso en la base hacia el conducto 1,803.24 m.s.n.m
Elevación en el desplante de la cimentación 1,802.24 m.s.n.m
REJILLAS
Se instalarán 4 rejillas de acero estructural de 1.40 x 1.70 m
MALACATE
Un mecanismo elevador con vástago para levantar la compuerta vertical
COMPUERTA
Una compuerta deslizante vertical de 1.20 x 1.00 m con rodetes y guías de levante.
Volúmenes de materiales
Acero de refuerzo 5,000 kg
Acero estructural 4,000 kg
Compuerta deslizante y malacate elevador 2 pzas
PASARELA DE ACCESO
Para el acceso a la operación de la compuerta se construirá una escalera sobre el talud de la cortina que llegará a la elevación 1,807.24 m y de ahí mediante un puente metálico que comunica a la ménsula de la torre con la estructura de desague de fondo.
Capacidad máxima de descarga por el conducto de la estructura de desague de fondo 10 m3/s
VERTEDOR DE DEMASÍAS
Estructura de descarga alojada en la ladera izquierda sobre roca fija. Tipo de cresta libre, perfil plano conectado a un canal de descarga revestido de concreto de reforzado hasta una longitud de 60.0 m con una plantilla de 10 m de ancho, muros verticales como una prolongación de los muros de contención de la liga cortina – vertedor.
La sección del vertedor es rectangular y tiene un canal de acceso excavado en roca a la elevación 1,810 y la cresta vertedora se encuentra en la elevación 1,012.24 con una carga hidráulica de 2.00 m dando finalmente la elevación máxima extraordinaria.
Dimensiones
Longitud de la cresta 10.00 m
Altura de la carga hidráulica 2.00 m
Bordo libre avenida de diseño 1.50 m
Capacidad de descarga Q=60 m3/s
Volumen de concreto 600 m3
Acero de refuerzo 15,000 kg
Acero estructural metálica del puente 4,000 kg
Se construirá un puente de paso de 10.00 m de claro, la subestructura serán los muros de contención de concreto reforzado cortina – vertedor, la superestructura lo constituyen 4 armaduras metálicas de cuerdas paralelas de 1.00 m de peralte y conjuntadas en el patín superior con una losa de concreto reforzado de 25 cm de peralte que constituye la calzada de paso de 6.00 m misma que tendrá la corona de la cortina.
II.3.1. PROGRAMA GENERAL DE TRABAJO
En el siguiente cuadro se agrega la presentación en forma gráfica de las fechas de inicio y finalización de la preparación del sitio, indicando además las principales actividades que se desarrollarán en estas etapas con su respectiva calendarización, las cuales se especifican a continuación:
MESES Actividad 1 2 3 4 5 6 7 8 9 10 11 12 Retiro de material existente Excavaciones Acarreo de materiales Colocación de material impermeable Colocación de grava, arena y roca Estructura de desague de fondo Vertedor de demasías Muros de contención Liga de la cortina Operación
La actividad de operación tiene una duración mínima de 20 años, el mantenimiento se realizará conforme se requiera durante la etapa de operación. La duración de cada actividad y desde luego el programa de obra podrá variar de acuerdo a la empresa constructora que resulte ganadora del proceso de licitación correspondiente.
II.3.2. SELECCIÓN DEL SITIO O TRAYECTORIAS
II.3.2.1. ESTUDIOS DE CAMPO
Como proyecto ejecutivo de opción seleccionada requirió de llevar a cabo la planeación mediante los estudios preliminares siguientes:
a) Hidrológicos y topográficos. Tiene como objeto diseñar y dimensionar la
presa de control de avenidas, que permita manejar adecuadamente los eventos que se presenten en el sitio San Ignacio y que además facilite la recarga del acuífero. Se recopila toda la información hidrométrica y climatológica disponible, topografía del vaso con curvas de elevaciones – áreas – capacidades, necesidades.
b) Geotecnia. Tienen como finalidad conocer las características físico –
mecánicas de las unidades litológicas, que constituyen el sitio de la boquilla para el proyecto de la presa, se programaron tres exploraciones geotécnicas, localizadas en el eje topográfico de campo.
c) Banco de préstamo de materiales. Por la naturaleza de la presa (cortina
sección materiales graduados) se requerirá de localizar material impermeable, permeable, roca y banco de agregados. Para el suministro de estos materiales es necesario realizar un estudio alrededor del área del proyecto, a fin de localizar bancos de materiales cercanos al eje de la sección.
Con base a dichos estudios se realizó: el cálculo hidráulico, el cálculo y diseño estructural, elaboración de planos, programa general de construcción, y cantidades de obra y presupuesto.
Para complementar el estudio de impacto ambiental se realizaron los siguientes estudios:
Flora: Se realizaron muestreos al azar, utilizando el sistema de conteo directo por
rodales, se utilizó una línea de 17.84 m de radio, para arrojar rodales de 1,000 m2, los datos que se muestrearon representan 1/10 ha.
Fauna: La técnica utilizada para identificar los especimenes de la región fue por
observación directa y la búsqueda de evidencias indirectas. Para localizar la fauna de la zona se utilizaron 5 transectos de 1000 mts de largo, los cuales fueron en líneas rectas, establecidas en el SAR. Además de utilizar material bibliográfico especializado en el tema, y también se realizaron preguntas directas sobre la fauna de la región a personas de las comunidades cercanas, para así poder obtener mayor información sobre la fauna de la zona.
Consulta técnica
Geología y Geomorfología: Estos datos se obtuvieron por medio de la carta
geológica del INEGI, correspondiente a la carta estatal. Además de haber realizado visitas al sitio de interés, para poder verificar algunas referencias de las cartas con datos visuales, como lo son la morfología y topografía que presenta la zona, entre otros.
Geohidrología: Los datos geohidrológicos se obtuvieron por medio de las cartas
estatales hidrológicas de aguas superficiales y de aguas subterráneas del INEGI.
Hidrología: Los datos hidrológicos como la temperatura media, precipitación,
entre otros se obtuvieron de un estudio realizado por el Centro de Información y Estudios Económicos de Gobierno del Estado de Chihuahua y de la carta hidrológica de aguas superficiales.
Vegetación: El tipo de vegetación y uso actual del suelo se obtuvieron de la carta
estatal de este tema. Además de que se corroboraron los datos realizando una visita de campo, al sitio de interés.
Edafología: Para la clasificación del suelo se uso una guía de suelos mundiales,
avalada por la FAO-UNESCO 1970, además que durante el estudio de geotecnia se obtuvieron muestras del suelo para analizar sus propiedades, como lo son: Humedad optima, Composición granulométrica, Limites de consistencia líquido y plástico, Peso volumétrico del lugar, Peso volumétrico seco suelto, porcentaje de compactación del lugar, Valor relativo de soporte con pruebas de Porter estándar, contenidos de agua de cada estrato.
Socioeconomía: Los datos socioeconómicos de los Municipios de Guachochi se
obtuvieron del Anuario Estadístico de Chihuahua edición 2009.
II.3.2.2. SITIOS O TRAYECTORIAS ALTERNATIVAS
Con la finalidad de resolver las contingencias de escasez o abundancia de agua en el suministro a la población de Matamoros, Chihuahua, se ha seleccionado crear un proyecto de presa reguladora de control de avenidas y de función de recarga de acuíferos. Se trata de un proyecto de una pequeña presa que regulará la corriente y recargará aguas debajo de donde se ubicará el vaso regulador. De acuerdo a los estudios básicos de geología del vaso, geología de la boquilla, levantamientos geofísicos y el levantamiento preliminar de bancos; así como los estudios topográficos e hidrológicos el sitio de proyecto que se propone resultó como mejor alternativa, además se consideraron los criterios sociales, ambientales y económicos
II.3.2.3. SITUACIÓN LEGAL DEL O LOS SITIOS DEL PROYECTO Y TIPO DE PROPIEDAD
El área requerida para la construcción de la presa se localiza en los terrenos de uso común del Ejido Matamoros, dentro del municipio del mismo nombre. En el acta de asamblea general del ejido Matamoros celebrada el día 9 de octubre de 2005, los integrantes del núcleo agrario otorgan permiso para construir la presa San Ignacio. En el anexo 5 se presenta copia de dicha acta, así como una ratificación de fecha 30 de noviembre de 2010.
II.3.2.4. USO ACTUAL DEL SUELO EN EL SITIO DEL PROYECTO Y SUS COLINDANCIAS
De acuerdo a la clasificación del INEGI, en el sitio de proyecto el uso de suelo se define como pastizal natural, en sus colindancias se tiene bosque de encino y agricultura de temporal.
Pastizal Natural.- es una vegetación integrada por plantas herbáceas de tipo graminiforme y constituye uno de los ecosistemas pastoriles más adecuados para dar sustento a los animales herbívoros domésticos.
Una de las mayores ventajas que tiene este ecosistema natural es que provee de alimentación para el ganado de manera muy económica y sin necesidad de invertir grandes cantidades de energía (como sucede con los pastizales cultivados), además, posee gran capacidad de recuperación, aún después de pasar por severas sequías.
Bosque de encino.- Este tipo de vegetación está constituido por diversas especies de Quercus (encinos o robles), se encuentra en altitudes poco mayores de 1,000 m y hasta más de 2 500 msnm; colinda hacia abajo con los matorrales desértico micrófilo también transita hacia pastizal natural y en algunas zonas de los grandes cañones, limita con la selva baja caducifolia.
Agricultura de temporal.- Es aquella agricultura que se practica, en los lugares en que el ciclo vegetativo depende del agua de lluvia. Parte del área de proyecto afectada se dedican a este tipo de agricultura; requiriendo terrenos de buen suelo, para cosechas de éxito, cuando se presentan buenos temporales lluviosos. La agricultura de temporal se puede considerar como sinónimo de la agricultura de subsistencia; posee una escasa variabilidad de cultivos, en Chihuahua, se concentra en la realización de cultivos como el maíz, frijol y la avena forrajera.
Uso de suelo municipal
A continuación se muestra una clasificación y su ocupación en hectáreas de los distintos usos de suelo:
TIPO DE USO DE SUELO SUPERFICIE
(Has) PARTICIPACIÓN DE LA SUPERFICIE ESTATAL AGRICULTURA 13,036.0 0.68% PASTIZAL 61,479.9 1.34% BOSQUE 8,094.4 0.14% SELVA 0.0 0.00% MATORRAL XERÓFILO 0.0 0.00%
OTROS TIPOS DE VEGETACIÓN 524.1 0.80%
VEGETACIÓN SECUNDARIA DE PASTIZAL
NATURAL 24,559.9 1.69%
VEGETACIÓN SECUNDARIA DE BOSQUE 9,114.4 0.93%
VEGETACIÓN SECUNDARIA DE SELVA 0.0 0.00%
VEGETACIÓN SECUNDARIA DE MATORRAL
XERÓFILO 0.0 0.00%
VEGETACIÓN SECUNDARIA DE OTROS TIPOS
DE VEGETACIÓN 5.5 0.03%
ÁREAS SIN VEGETACIÓN 0.0 0.00%
ÁREAS URBANAS 280.6 0.36%
USO DE SUELO Y VEGETACIÓN 117,919.1 0.48%
LUGAR ESTATAL 49
Fuente: II Conteo de Población y Vivienda 2005, INEGI
TABLA II.2 USO DE SUELO Y VEGETACIÓN DEL MUNICIPIO DE MATAMOROS
II.3.2.5. URBANIZACIÓN DEL ÁREA
La zona donde se realizará el proyecto es rural, el municipio de Matamoros cuenta con servicios públicos tales como electricidad, agua potable, drenaje; tal como se muestra en la siguiente tabla.
ENERGÍA ELÉCTRICA (No. DE TOMAS) 1,851
DOMICILIARIA 1,780
NO DOMICILIARIA 71
AGUA (TOMAS DOMICILIARIAS INSTALADAS) 1,454
DOMÉSTICO 1,447 COMERCIAL 7 INDUSTRIAL 0 SISTEMA DE ALCANTARILLADO 4 PLANTAS POTABILIZADORAS EN OPERACIÓN 0 CAPACIDAD INSTALADA (l/s) 0
VOLUMEN SUMINISTRADO DE AGUA POTABLE (Mm3) 0.000
FUENTE: Comisión Federal de Electricidad y Junta Central de Agua y Saneamiento del Estado de Chihuahua
TABLA II.3 SERVICIOS EN EL MUNICIPIO DE MATAMOROS
Se considera que los servicios actuales son suficientes para satisfacer la demanda durante las diferentes etapas del proyecto, por lo cual no se requiere ampliación de alguna de ellas.
II.3.2.6. ÁREA NATURAL PROTEGIDA
No existe ningún Área Natural dentro o cercana a los sitios de construcción de la Presa.
II.3.2.7. OTRAS ÁREAS DE ATENCIÓN PRIORITARIA
De acuerdo a la investigación de información realizada en el contexto regional del sitio en cuestión y de la Presa que nos motiva el presente manifiesto; no se observa que estamos cerca del algún sitio histórico, ni de algún elemento que pudiera requerir el consentimiento del Instituto Nacional de Antropología e Historia (INAH), o de algún punto de interés especial y/o ecosistema frágil.
II.3.3. PREPARACIÓN DEL SITIO Y CONSTRUCCIÓN
II.3.3.1. PREPARACIÓN DEL SITIO
Localización y trazo
Levantamiento topográfico de líneas y niveles, seccionamiento del terreno natural antes de cualquier otra actividad, con el objeto de establecer referencias de ejes principales y de bancos de nivel en el número suficiente para poder tener apoyos en el control de líneas y niveles en la construcción de excavaciones, terracerías y estructuras de concreto.
II.3.3.2. CONSTRUCCIÓN
Antes de dar inicio a los trabajos de construcción de la presa, se deberá retirar el material existente ya que no cumplió con las especificaciones de la Comisión Nacional del Agua.
Cortina de tierra de materiales graduados
Conforme al programa de construcción, la construcción de la cortina se llevará en las actividades siguientes:
1. Desmonte y despalme en toda el área de construcción de la cortina
2. Limpieza estricta dentro de la trinchera que excavó para conocer la profundidad de la roca
3. La excavación limpia permitirá a continuación desplantar el material permeable dentro de la trinchera excavada en capas sucesivas de 30 cm de espesor como máximo, compactándola cada una con un rodillo liso vibratorio hasta alcanzar una compactación del 100% para dar el peso volumétrico óptimo 2,000 kg/m3.
El material grava y arena obtenido del banco de préstamo aguas arriba se excavará y acarreará al sitio de colocación en donde se extenderá con un tractor de oruga para dar 30 cm de espesor de capa.
4. Colocación del material impermeable.
Bajo la línea y niveles establecidos por la brigada topográfica se desplantará el ancho o la base del corazón impermeable sobre el lecho del río debidamente conformado y compactado con el rodillo liso vibratorio.
El material impermeable se obtendrá en el banco de arcilla, el material vendrá con la humedad requerida 22% agregando en el terraplén el porcentaje de humedad que se pierde por el manejo en el traslado y colocación.
El material arcilloso se extenderá en capas de 20 cm y se compactará con un rodillos pata de cabra mediante el cual se obtendrá una compactación mínima del 95%.
5. Colocación de material grava, arena y roca.
Simultáneamente con la colocación y compactación de la arcilla (material impermeable) se colocará la grava y arena en ambos lados, para ir formando las zonas permeables y a su vez las chapas de enrocamiento que también se colocan simultáneamente.
Estructura de desague de fondo
La estructura de desague de fondo se construirá con concreto reforzado y consta de:
Una torre de rejillas
Un conducto a través de la cortina Un tanque amortiguador
Siguiendo las normas y especificaciones del concreto y su manejo se irá construyendo la torre en tramos de 1.00 m de altura hasta completar su altura de 7.00 m.
Para el conducto se usará un tubo de concreto reforzado de 42” de diámetro que servirá como cimbra para envolver el macizo de concreto simple que más tarde quedará oculto por el terraplén de la cortina.
Se deberán dejar las preparaciones para los anclajes de las parte fijas de la compuerta metálica, el malacate de levante y las estructuras de rejillas en la torre.
Vertedor de demasías
Excavación del canal de acceso al vertedor, excavación de la zona en donde se localiza la cresta vertedora posteriormente excavación en el canal de descarga del vertedor.
Construcción de los muros de contención y de la liga de la cortina.
Compactación especial del material impermeable con el muro de contención en la liga del corazón impermeable con el muro de contención se deberán construir antes que las terracerías de la cortina para que estas se vayan recargando el muro de contención.
A continuación se construyen los revestimientos de plantilla y muros del canal.
II.3.4 OPERACIÓN Y MANTENIMIENTO
La vida útil de la presa será de 50 años, por lo que la actividad de desazolve tendrá necesariamente los tiempos periódicos para llevar a cabo dicha actividad.
El personal de la Comisión del Agua será el encargado del mantenimiento y supervisión de la obra hidráulica, contará con el programa específico preventivo y correctivo, para mantenimiento de la presa, con ello se evitan posibles conflictos o problemas de mala operación o de fallas estructurales. Una obra típica como las que nos ocupa, y por sus dimensiones y capacidad, no es una instalación que genere elementos contaminantes, tóxicos o riesgosos hacia ámbitos multimedia (agua-aire-suelo).
Es posible, que con el tiempo, se pueda presentar dentro del embalse vegetación acuática (sumergida o flotante), por lo que se llevará a cabo su control. Se considera que dicha actividad sea por medio manual. Nunca por medios químicos o biológicos. El personal requerido para las labores de mantenimiento se estima que será aproximadamente de 20 personas al año.
II.3.5 ABANDONO DEL SITIO
Por el horizonte de vida útil del proyecto y dadas las expectativas del estudio hidrológico, no se considera el abandono del sitio. Este tiempo podrá prolongarse indefinidamente, con las actividades de desazolve de la presa.
II.4. REQUERIMIENTO DE PERSONAL E INSUMOS
Para la realización de la obra será necesario contratar personal calificado y especializado, en cantidad suficiente, mismo que se hará cargo del control de los trabajos que realicen los operadores de maquinaria y equipo. Todo esto será responsabilidad de la empresa constructora. La cantidad y tipo de personal propuesto en la siguiente tabla podrá ser modificado por la empresa que resulte ganadora en el proceso de licitación correspondiente a este proyecto.
La mano de obra requerida para la ejecución de los trabajos, se realizará en turnos de ocho horas diarias ( pudiendo ser hasta dos turnos diarios ) durante todo el tiempo que dure la obra; todo el personal que se contrate para esta obra, será transportado al área del proyecto y saldrá todos los días en transporte, regresándolos al mismo lugar de partida una vez finalizadas las labores diarias; la maquinaria, equipo y herramientas de trabajo permanecerán en los frentes de trabajo vigiladas por el velador de la obra.
P E R S O N A L CANTIDAD Residente de Obra 1 Sobrestante de Obra 2 Laboratorista 2 Topógrafo 4 Operador de Compactadora 2 Oper. de Motoconformadora 2
Chofer de Camión de Volteo 10
Operador camión fuera de carretera 2
Oper. de Retroexcavadora 2 Equipo de mantenimiento 7 Operador de cargador 3 Operador de tractor 3 Operador de Pipa 2 Operadores 5 Albañil 20 Ayudante de Albañil 20 Velador 2
TABLA II.4 REQUERIMIENTOS DE PERSONAL
Insumos
Materiales y sustancias
MATERIAL UNIDAD CANTIDAD
Material de arcilla obtenida del banco ubicado en
km. 0+150 c/1,250 m desviación aguas abajo m3 28,000.00 Material de grava - arena obtenida del banco
ubicado en km. 0+150 c/200 m desviación aguas arriba
m3 4,000.00 Material de roca obtenida del banco ubicado en el
km. 0+150 c/1,200 m m3 9,500.00
Concreto hidráulico simple de f’c=250 kg/cm2 m3 1,275.00 Acero de refuerzo con límite elástico ≥ 4,200
kg/cm2 kg 68,900.00
Tubería de concreto reforzado de f’c=280 kg/cm2
de 106 cm de diám. ml 60.00
Tubos perforados de concreto hidráulico de 20 cm
de diám. interior ml 60.00
Tubos sin perforaciones de 25.4 cm de diám. cédula
40 ml 50.00
Acero estructural y compuertas kg 10,350.00
Rejilla metálica de 1.6 x 1.85 m pza 4.00
Escalera marina metálica de ¾” y 7 m altura pza 1.00 Puente metálico con pasamanos tubular de 2 ½” kg 2,000.00
Junta de asfalto de 2 cm espesor m2 10.00
Sello de hule de tres bulbos o de cloruro de
polivinilocorrugado ml 60.00
Bomba de 2” diám. H.E 50.00
Bomba de 4” diám. H.E 50.00
Válvula de compuerta de 10” diám. pza 1.00
Toma de compromiso lote 1.00
Accesorios y montaje lote 1.00
Compuerta deslizadora 1.2 x 1.0 pza 1.00
Malacate elevador pza 1.00
Fantasmas de concreto hidráulico pza 26.00
TABLA II.5 MATERIALES QUE SERÁN EMPLEADOS
Las sustancias utilizadas dentro del desarrollo del proyecto corresponden principalmente a: gasolina, diesel y aceites para la maquinaria y equipo empleado.
Energía y combustibles
Electricidad
Los requerimientos de energía eléctrica serán de 750 Kw. los cuales serán obtenidos a través de generadores a base de gasolina.
Combustible
El lugar del abastecimiento y almacenaje de combustible, será generalmente en el frente de trabajo, por medio de camiones – pipa que transportarán el combustible o en tambos de doscientos litros, utilizando en todos los casos bombas trasegadoras con manguera, para evitar derrames.
El volumen de combustibles y lubricantes dependerá del número de maquinaria y equipo a utilizar por la empresa que resulte ganadora en la licitación correspondiente, así como por la intensidad de los trabajos a realizar.
Insumos
Material Fuente de suministro Forma de manejo y traslado
Diesel Estación de servicio Bomba Dispensadora
Gasolina Estación de servicio Bomba Dispensadora
Aceite lubricante Estación de servicio Latas
Grasa Estación de servicio Inyectores
Maquinaria y equipo
La maquinaria a utilizar en la construcción del proyecto se describe a continuación.
Equipo
3 Tractores Caterpillar (D8 y D6) 10 Camiones de volteo de 7 m3 1 Motoconformadora
3 Cargador frontal de 2 yd3 1 Retroexcavadora de ½ yd3 1 Pipas de 10,000 litros
1 Grúa, 2 Compactadores manual 2 Compresores de 200 P.C.M
1 Equipo para clasificar agregados 1 Generador Eléctrico
1 Bomba de 2” diám. 1 Bomba de 4” diám. 1 Vibrador para concreto 2 Camiones fuera de carretera 1 Dosificadora de concreto 1 Rodillo liso vibratorio, 1 Rodillo pata de cabra autopropulsado
II.5. GENERACIÓN, MANEJO Y DISPOSICIÓN DE RESIDUOS, DESCARGAS Y CONTROL DE EMISIONES
II.5.1. GENERACIÓN, MANEJO Y DISPOSICIÓN FINAL DE RESIDUOS SÓLIDOS
Por el tipo de actividades que se llevarán a cabo, es común la generación de residuos sólidos peligrosos y no peligrosos derivados tanto de las actividades de construcción como de la propia actividad humana. Por tal motivo, se deberán cumplir con las disposiciones de las leyes en materia ambiental principalmente del Reglamento de la Ley General de Equilibrio Ecológico y la Protección al Ambiente en Materia de Residuos Peligrosos (RLGEEPARP) y las normas que de ella se derivan.
Generación de residuos sólidos
La generación de residuos sólidos consiste en residuos peligrosos y no peligrosos. Dentro de los primeros se encuentran principalmente los desechos del mantenimiento de las unidades automotoras, los cuales se encontrarán principalmente en los talleres de mantenimiento y consistes en los residuos peligrosos indicados en la siguiente tabla, de acuerdo a la Norma Oficial Mexicana NOM-052-SEMARNAT-2005, que establece las características de los residuos peligrosos, el listado de los mismos y los límites que hacen a un residuos peligroso por su toxicidad al ambiente.
Tipo de residuo Clave CRETIB Clasificación Cantidades aproximadas
Baterías C,T RP14.1/07 Variable
Envases y tambos vacíos usados en el manejo de materiales y residuos peligrosos
T RPNE1.1/01 Variable
Restos de combustibles (diesel, gasolina y aceite)
T,E S/C 40 l/mes
Materiales de limpieza (estopas y trapos impregnados de aceite)
T,E S/C 5 kg/mes
Filtros usados T S/C 20 pzas/mes
Metales (varillas, clavos y alambre - S/C - TABLA II.6 CLASIFICACIÓN DEL CRETIB DE ACUERDO AL TIPO DE RESIDUOS
Los residuos sólidos no peligrosos son generados por la actividad cotidiana de los trabajadores, dentro de los cuales se incluyen desechos de comida, papeles, botellas de plástico, entre otros. Es posible encontrar este tipo de desechos en los frentes de trabajo.
Manejo de residuos sólidos peligrosos y no peligrosos
El manejo de residuos será llevado a cabo por empresas previamente autorizadas por SEMARNAT, a través de trabajadores capacitados para el manejo y transporte de dichos residuos, quienes deberán cumplir con el equipo de seguridad acorde con el tipo de desechos que maneje y cumplir con la documentación necesaria para el registro de recolección, la cual quedará inscrita en la Bitácora de Generación de residuos peligrosos.
Durante el intervalo de tiempo entre una y otra recolección se contará con un área de almacenamiento temporal, la cual estará destinada para la recepción de residuos peligrosos incompatibles y cumplirá con las siguientes indicaciones, de acuerdo a las NOM-053-SEMARNAT-1993 que establecen los requisitos para el diseño y construcción de las obras complementarias de un confinamiento controlado de residuos peligrosos y NOM-054-SEMARNAT-1993 que establece el procedimiento para determinar la incompatibilidad entre dos o más residuos considerados como peligrosos por la NOM-052-SEMARNAT-2005.
- Tener una capacidad mínima de siete veces el volumen promedio de residuos
peligrosos que diariamente se reciban.
- Contar con los compartimientos suficientes para la separación de los residuos, según sus características de incompatibilidad
- Estar techada con material no flamable, contar con equipo contra incendios y plataformas para la descarga de envases y embalajes
- En el área de almacenamiento temporal no se deberán depositar residuos peligrosos a granel.
El área de almacenamiento contará con señalamientos en los cuales se indique el tipo de desecho debido a que no se deberán juntar desechos incompatibles. Para ayudar al personal en la correcta decisión en el almacenamiento, deberán seguir lo indicado en la siguiente tabla de incompatibilidad.
No. Reactividad del grupo
2 Ácidos minerales oxidantes 2
10 Cáusticos HF 10 23 Metales elementales y aleaciones en forma de HF gt -- 23
láminas, varillas, molduras 28 Hidrocarburos alifáticos no saturados HF -- -- 28 29 Hidrocarburos alifáticos saturados HF -- -- -- 29 101 Materiales combustibles e inflamables HF gt -- -- -- -- 101 102 Explosivos HE HE HE -- -- HE 102
106 Agua y mezclas conteniendo agua
H -- S -- -- -- -- 106
TABLA II.7 INCOMPATIBILIDAD
Dentro de los grupos reactivos se mencionan los más utilizados en la siguiente tabla:
No Reactividad del grupo Tipo de producto 2 Ácidos minerales oxidantes Ácido sulfúrico
10 Cáusticos Hidróxido de sodio
23 Metales elementales y aleaciones en forma de láminas, varillas, molduras
Cobre, fierro, plomo 28 Hidrocarburos alifáticos no saturados Acetileno
29 Hidrocarburos alifáticos saturados Butano, octano
101 Materiales combustibles e inflamables Asfalto, thiner, gasolina, papel, diesel, celulosa, polietileno
102 Explosivos Trinitrotolueno
106 Agua y mezclas conteniendo agua Agua y mezclas que contienen agua
TABLA II.8 REACTIVIDAD
El complemento de las tablas anteriores que indica el código de reactividad y consecuencias de la reacción se muestran en la siguiente tabla:
Código de
reactividad Consecuencia de la reacción H Genera calor por reacción química
F Produce fuego por reacciones exotérmicas violentas y por ignición de mezclas o de productos de la reacción
G Genera gases en grandes cantidades y puede producir presión y ruptura de los recipientes cerrados
Gt Genera gases tóxicos
suficientemente exotérmicas para detonar compuestos inestables o productos de reacción
P Produce polimerización violenta, generando calor extremo y gases tóxicos e inflamables
S Solubilización de metales y compuestos metales tóxicos
D Produce reacción desconocida. Sin embargo, debe considerarse como incompatible la mezcla de los residuos correspondientes a este código; hasta que se determine la reacción específica
TABLA II.9 CÓDIGO DE REACTIVIDAD
El manejo de residuos sólidos no peligrosos se llevará a cabo mediante el uso de recipientes de 200 litros que cuente con tapa.
Disposición final de residuos peligrosos y no peligrosos
Se tendrá que contratar empresas especializadas autorizadas por SEMARNAT para la disposición final de los residuos sólidos peligrosos. Para el caso de los residuos no peligrosos, éstos se depositarán en el tiradero municipal de Matamoros.
II.5.2. GENERACIÓN, MANEJO Y DESCARGA DE RESIDUOS LÍQUIDOS, AGUAS RESIDUALES Y LODOS.
Las aguas residuales que se generarán en la obra estarán formadas por aguas de tipo doméstico, para las cuales se contratará el servicio de letrinas portátiles que serán ubicadas en sitios estratégicos, asignándose una por cada veinte trabajadores.
II.5.3. GENERACIÓN, MANEJO Y CONTROL DE EMISIONES A LA ATMÓSFERA
Consistirán en gases de combustión provenientes de vehículos y maquinaria utilizados en la obra y que operan a base de gasolina y diesel. Estas emisiones estarán compuestas principalmente de monóxido de carbono, bióxido de azufre, óxidos de nitrógeno y restos de hidrocarburos no quemados.
Las emisiones a la atmósfera, serán reducidas mediante el mantenimiento en óptimas condiciones de la maquinaria y equipo utilizado, dando cumplimiento a las normas ambientales que apliquen.
II.5.4. CONTAMINACIÓN POR VIBRACIONES Y RUIDO
Debido a que los frentes de trabajo se encuentran en un área rural y de acuerdo a la NOM-080-SEMARNAT-1994 que establece los límites máximos permisibles de emisión de ruido proveniente del escape de los vehículos automotores, motocicletas y triciclos motorizados en circulación y su método de medición, se estima que los ruidos de mayor intensidad que se generen estarán en el rango de 80 db. Esta norma aplica para camiones de volteo y pipas.
Para el caso de trascabos y maquinaria pesada los límites máximos permisibles son de acuerdo a la siguiente tabla:
Peso bruto vehicular (kg) Límites máximos permisibles db (A)
Hasta 3,000 86
Más de 3,000 y hasta 10,000 92
Más de 10,000 99
TABLA II.10 LÍMITES MÁXIMOS PERMISIBLES DE LOS AUTOMÓVILES, CAMIONES, CAMIONETAS Y TRACTOCAMIONES
II.6. IDENTIFICACIÓN DE LAS POSIBLES AFECTACIONES AL AMBIENTE QUE SON CARACTERÍSTICAS DEL O LOS TIPOS DE PROYECTO
Durante el desarrollo de las actividades preliminares para la construcción de presas existirán ciertos impactos ocasionados de manera intermitente por aspectos generales que ocurren a lo largo de este tiempo; entre ellos, podemos encontrar la utilización de maquinaria y equipo que tienen que trasladarse de un lugar a otro dentro de la obra, así como hacia otros lugares fuera de ella; ocasionando con esto la generación de emisiones contaminantes a la atmósfera, así como ruido; las cuales dependen de las condiciones físicas en que se encuentre la maquinaria y equipo. Se requerirán asimismo, algunas áreas destinadas a la movilización de equipos, almacenamiento de materiales, carga y descarga, casetas de vigilancia y supervisión de obra.
Todas ellas significan un impacto ligeramente negativo en el suelo dado que tiene que desmontarse y limpiarse previamente ocasionando de manera temporal una afectación a la vegetación existente en dichas áreas.
El transporte de los materiales y agregados para la formación de la cortina, etc. involucrará el paso de diversos vehículos por los caminos aledaños a la zona del proyecto, repercutiendo sobre el tránsito local, en el incremento de la emisión de contaminantes a la atmósfera.
Otro aspecto general que causará impactos en la construcción de las presas es la permanencia de personal en el sitio donde se realiza la obra, por lo cual se tendrán residuos los cuales pueden tener repercusiones en la calidad del suelo y agua subterránea.
Debido al movimiento de maquinaria también se tendrá generación de residuos peligrosos, como son aceites lubricantes gastados, estopas impregnadas con aceite, baterías, entre otros provenientes de las actividades de mantenimiento de la maquinaria y equipo pesado, los cuales son de riesgo a la salud por sus características tóxicas e inflamables, si no se almacena adecuadamente; también se puede generar contaminación al agua subterránea, superficial y el suelo.
Dentro de los impactos que podemos encontrar ya en la operación misma de la presa están los provocados por la barrera artificial que significa la presa para algunos organismos.
En el caso de la explotación de bancos de materiales, se debe de tener en cuenta que no siempre se encontrará material suficiente para la obra dentro del sitio del proyecto, por lo que hay que desplazarse a otros sitios para extraer el material necesario, y por lo tanto los impactos por esta actividad también se deben tomar en cuenta.
III. VINCULACIÓN CON LOS INSTRUMENTOS DE PLANEACIÓN Y
ORDENAMIENTOS JURÍDICOS APLICABLES
III.1. INFORMACIÓN SECTORIAL
La zona en que se ubica el proyecto no ha sido declarada como Parque Nacional, ni como zona especial de protección extraordinaria o zona susceptible de riesgo ecológico, sin embargo, el proyecto contempla un tratamiento atenuador y compensatorio, así como las prevenciones requeridas para aminorar algún posible Impacto Ambiental no deseable. El proyecto se enlaza con los lineamientos en materia de protección al medio ambiente que establece la federación.
A continuación se presenta el vínculo existente entre el proyecto y los diferentes instrumentos de planeación aplicables ala zona.
PLAN NACIONAL DE DESARROLLO (PND) 2007 – 2012
Dentro del PND se establecen los cinco ejes de política pública sobre los que se establecen acciones transversales que comprenden los ámbitos económico, social, político y ambiental, y que componen un proyecto integral en virtud del cual cada acción contribuye a sustentar las condiciones bajo las cuales se logran los objetivos nacionales. Los ejes que contempla este plan son los siguientes:
• Estado de derecho y seguridad
• Economía competitiva y generadora de empleos • Igualdad de oportunidades
• Sustentabilidad ambiental
• Democracia efectiva y política exterior responsable
Para que el país transite por la senda de la sustentabilidad ambiental es indispensable que los sectores productivos y la población adopten modalidades de producción y consumo que aprovechen con responsabilidad los recursos naturales. El Gobierno Federal favorecerá esta transformación, para lo cual diseñará las políticas y los programas ambientales en estrecha coordinación con las dependencias de la Administración Pública Federal y los gobiernos estatales y municipales. En este esfuerzo será imprescindible contar con la participación de los tres órdenes de gobierno, federal, estatal y municipal
El deterioro del medio ambiente está frecuentemente asociado a la falta de oportunidades para amplios sectores de la población. Bajo la óptica del Desarrollo Humano Sustentable, la generación de oportunidades para estos sectores libera a algunos ecosistemas o reservas de la biosfera del efecto de depredación ocasionado por las actividades de subsistencia propias de las comunidades.
El proyecto prácticamente se vincula con el segundo y cuarto eje:
Eje Objetivo Estrategia Línea de acción
Objetivo 4. Tener una
economía competitiva que ofrezca bienes y servicios de calidad a precios accesibles, mediante el aumento de la productividad, la competencia económica, la inversión en infraestructura, el fortalecimiento del mercado interno y la creación de condiciones favorables para el desarrollo de las empresas, especialmente las micro, pequeñas y medianas Eje 2. Economía competitiva y generadora de empleos. La infraestructura constituye un insumo fundamental para la actividad económica de un país. Esta es una determinante
esencial del acceso a los mercados, del costo de los insumos y de los bienes finales. Asimismo, existen sectores que, por su importancia en el ámbito de desarrollo regional y de generación de empleos, son fundamentales, como el sector primario, las pequeñas y medianas empresas, la vivienda y el turismo. Objetivo 8. Asegurar la sustentabilidad ambiental mediante la participación responsable de los mexicanos en el cuidado, la protección, la preservación y el aprovechamiento racional de la riqueza natural del país, logrando así afianzar el desarrollo económico y social sin comprometer el patrimonio natural y la calidad de vida de las generaciones futuras
Es necesario que toda la política pública que se diseñe e instrumente en nuestro país incluya de manera efectiva el elemento ecológico para que propicie un medio ambiente sano en todo el territorio, así como el equilibrio de las reservas de la biosfera con que contamos. Sólo de
esta manera lograremos que las
políticas de hoy aseguren el sustento ecológico del mañana Los programas y estrategias de las distintas dependencias y organismos de la Administración
Pública Federal serán diseñados tomando en cuenta los tres elementos
indispensables para alcanzar el desarrollo sustentable, esto es, el beneficio social, el desarrollo económico y el cuidado del medio ambiente y los recursos naturales
Eje Objetivo Estrategia Línea de acción Agua. Objetivo 1. Incrementar la cobertura de servicios de agua potable y saneamiento en el país.
Asegurar el abasto de agua potable a las comunidades que aún no reciben el servicio es un objetivo prioritario.
Incentivar una cultura del agua que privilegie el ahorro y uso racional de la misma en el ámbito doméstico, industrial y agrícola. Promover el desarrollo y difusión de tecnologías más efectivas y eficientes para la potabilización, uso y tratamiento del agua. Con el fin de recuperar la cobertura forestal del país, se incrementarán los apoyos destinados a las acciones de reforestación, incluyendo su protección y mantenimiento, así como para obras de conservación y restauración de suelos, diagnóstico y tratamiento fitosanitario. Estas acciones se realizarán con la participación directa de los dueños de los terrenos con aptitud forestal para mejorar la efectividad de los programas, a la vez que se generan empleos e las zonas rurales.
Eje 4. Sustentabilidad
ambiental. Como
eje transversal de las políticas públicas debe ponerse en práctica las medidas necesarias para que todos los proyectos, particularmente los de infraestructura y los sector productivo sean compatible con la protección al ambiente
OBJETIVO 2. Alcanzar un
manejo integral y sustentable del agua.
Es necesario fortalecer el papel del Registro Público de Derechos de Agua como instrumento dinámico de toma de decisiones en materia de concesiones para el uso, aprovechamiento y explotación de recursos hídricos. Para ello, es indispensable depurar el padrón de usuarios agrícolas considerando a éstos como los principales usuarios del agua.
2.1 Fortalecer la autosuficiencia técnica y financiera de los organismos operadores de agua. 2.3 Promover el manejo integral y sustentable del agua desde una perspectiva de cuencas.
2.4 Propiciar un uso eficiente del agua en las actividades agrícolas que reduzca el consumo de líquido al tiempo que proteja a los suelos de la salinización Los programas y estrategias de las distintas dependencias y organismos de la Administración Pública Federal serán diseñados tomando en
cuenta los tres elementos
indispensables para alcanzar el desarrollo sustentable, esto es, el beneficio social, el desarrollo económico y del cuidado del medio ambiente y los recursos naturales
Gestión y justicia en materia ambiental.
Objetivo 6. garantizar que
la gestión y la aplicación de la ley ambiental sean efectivas, eficientes, expeditas, transparentes y que incentive inversiones sustentables 6.2 Fomentar la participación del sector privado en la incorporación de la práctica se ecoeficiencia en sus actividades productivas y en el desarrollo de la infraestructura ambiental 9.1 instrumentar acciones para ejecutar el ordenamiento ecológico del territorio nacional Ordenamiento ecológico. Objetivo 9. identificar y aprovechar la vocación y el potencial productivo del territorio nacional a través
del ordenamiento ecológico, por medio de
acciones armónicas con el medio ambiente que
garanticen el aprovechamiento
sustentable de los recursos naturales 9.3 Propiciar el desarrollo ordenado, productivo y corresponsable y la recuperación de suelos nacionales con criterios de sustentabilidad, para aprovechar eficientemente su potencial a partir de su vocación Uno de los componentes naturales importantes en la determinación de la aptitud del uso del territorio lo constituye el suelo. Identificar su potencialidad y su deterioro permitirá identificar las áreas de mayor aptitud para la realización de las diferentes actividades sectoriales y promover la armonización de las competencias de los tres órdenes de gobierno para el uso de suelo
TABLA III.1 VINCULACIÓN CON PLAN NACIONAL DE DESARROLLO
Vinculación.- De acuerdo con los objetivos que se pretende llevar a cabo en este
plan es evidente que el proyecto incide de manera directa en cuanto al sector de hidráulico, como parte de un desarrollo económico y social en el cual es parte fundamental la creación de este tipo de proyectos siempre apegados a una línea de gestión ambiental que aplique a la región en los diferentes niveles de gobierno.
PLAN NACIONAL HIDRICO 2007 – 2012
El Plan Nacional de Desarrollo 2007- 2012 asume como premisa básica la búsqueda del Desarrollo Humano Sustentable, es decir, que todos los mexicanos tengamos una vida digna sin comprometer el patrimonio de las generaciones futuras.
En este contexto, el adecuado manejo y preservación del agua cobra un papel fundamental, dada su importancia en el bienestar social, el desarrollo económico y la preservación de la riqueza ecológica de nuestro país.
Cuando vinculamos al agua con el bienestar social, básicamente nos referimos al suministro de los servicios de agua potable y alcantarillado a la población, así como al tratamiento de las aguas residuales.
La política hídrica nacional está sustentada en una serie de principios básicos, dentro de los que destacan los siguientes:
1. El manejo del agua debe realizarse por cuencas hidrológicas.
2. La participación organizada de los usuarios es fundamental para alcanzar los objetivos propuestos.
Se ha decidido manejar el agua por cuencas y no por límites geográfico-políticos, como lo podrían ser los estados del país, ya que la cuenca hidrológica es una unidad geográfica natural que puede abarcar varios estados, en la que el agua de lluvia se precipita, infiltra o escurre hasta su posterior desembocadura al mar o a alguna cuenca interior.
El manejo del agua en el país considera también que para lograr el éxito de las acciones emprendidas es indispensable la participación de los usuarios, desde la definición de objetivos e identificación y priorización de la problemática a resolver hasta la implantación de las acciones requeridas.
A continuación se presentan los objetivos del PNH:
Objetivos Estrategias Líneas de acción
Objetivo 1. Mejorar la productividad del agua en el Sector Agrícola.
Modernizar la infraestructura hidroagrícola y tecnificar las superficies agrícolas en coordinación con usuarios y autoridades locales.
Incentivar el intercambio de agua de primer uso por agua residual tratada.
Promover que los volúmenes concesionados estén acorde con la disponibilidad sustentable de las fuentes de abastecimiento.
Mantener en condiciones
Comisión Nacional del Agua: realizar acciones de modernización de la infraestructura hidroagrícola y/o tecnificación de los distritos y unidades de riego y distritos de temporal tecnificado, así como la construcción de nueva infraestructura de riego y de temporal tecnificado, en coordinación con usuarios agrícolas y gobiernos
