INTRODUCCION A LA FOTOGRAFIA
ELEMENTOS DE LA CÁMARA FOTOGRAFICA
Unidad 1. Presentación y primeras nociones.Contenidos:
- Presentación y análisis del temario del curso.
- Conocer los principios básicos de la fotografía: la formación de la imagen y la cámara, nociones de toma entrega, descarga y procesamiento de archivos digitales. Nociones de manejo de programas de retoque y edición de imágenes ( nociones básicas de Photoshop)
- La importancia de la fotografía digital en las ciencias forenses - Evolución de la cámara.

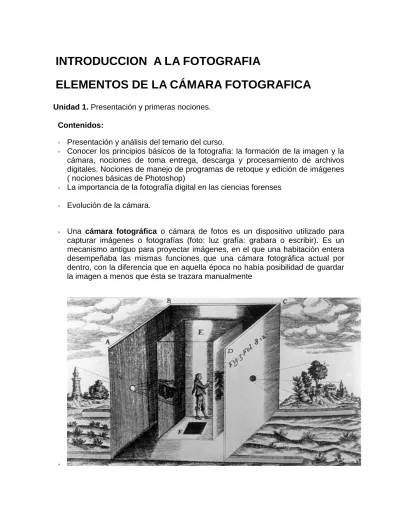

- Una cámara fotográfica o cámara de fotos es un dispositivo utilizado para capturar imágenes o fotografías (foto: luz grafía: grabara o escribir). Es un mecanismo antiguo para proyectar imágenes, en el que una habitación entera desempeñaba las mismas funciones que una cámara fotográfica actual por dentro, con la diferencia que en aquella época no había posibilidad de guardar la imagen a menos que ésta se trazara manualmente
La cámara oscura original era una habitación cuya única fuente de luz era un orificio muy pequeño en una de las paredes. La luz que penetraba en ella por aquel orificio, proyectaba una imagen del exterior en la pared opuesta; la imagen resultaba invertida y borrosa. Leonardo Da Vinci definió una cámara oscura. Decía que si se coloca una hoja de papel en blanco verticalmente en una habitación oscura, el observador verá proyectada en ella los objetos del exterior, con sus formas y colores. "Parecerá como si estuvieran pintados en el papel", escribió. Luego se descubrió que la luz causaba un ennegrecimiento. Los científicos británicos Thomas Wedgwood y sir Humphry Davy comenzaron sus experimentos para obtener imágenes fotográficas. Estas fotos no eran permanentes ya que después de exponerlas a la luz, toda la superficie del papel se ennegrecía.1
- El primer fotógrafo fue Joseph Nicéphore Niépce en el año 1826, utilizando una cámara hecha de madera fabricada por Charles y Jacques Vincent Louis Chevalier en París. Sin embargo, aunque se considera "oficialmente" que éste fue el nacimiento de la fotografía, la invención de la cámara oscura es como la anterior. Pero no fue hasta la invención de la fotografía que se pudieron fijar permanentemente las imágenes; mientras tanto se tenían que dibujar manualmente las imágenes.
Las cámaras fotográficas constan de una cámara oscura cerrada, con una abertura en uno de los extremos para que pueda entrar la luz, y una superficie plana de formación de la imagen o de visualización para capturar la luz en el otro extremo. La mayoría de las cámaras fotográficas tienen un objetivo formado de lentes, ubicado delante de la abertura de la cámara fotográfica para controlar la luz entrante y para enfocar la imagen, o parte de la imagen. El diámetro de esta abertura (conocido como apertura) suele modificarse con un diafragma, aunque algunos objetivos tienen apertura fija.
Mientras que la apertura y el brillo de la escena controlan la cantidad de luz que entra por unidad de tiempo, en la cámara durante el proceso fotográfico, el obturador controla el lapso en que la luz incide en la superficie de grabación. Por ejemplo, en situaciones con poca luz, la velocidad de obturación será menor (mayor tiempo abierto) para permitir que la película reciba la cantidad de luz necesaria para asegurar una exposición correcta
-
--
- Formatos.
En el mundo de las cámaras fotográficas existen una variedad de formatos que tienen que ver con el tamaño físico de los sensores en las cámaras digitales o el tamaño de la película (film) de una cámara analógica. El tamaño del sensor determina la resolución, o el número de Megapixeles, de las imágenes. El sensor, en una cámara, es el encargado de capturar de luz para convertirla posteriormente a digital en un archivo JPEG, RAW, etc.
Los diferentes formatos de cámaras fotográficas son los siguientes: a) Gran formato: son cámaras que utilizan formatos de película que van desde 10x12 cm a 20x25 cm utilizadas generalmente en estudios de fotografía profesional.
b) Formato medio: son cámaras con sensores con tamaños alrededor de los 36mm x 48mm. Los precios de este tipo de cámaras varían de $20,000 a $40,000 dólares, si son digitales. Pero existen cámaras analógicas que cuestan $20 dólares como las Holga.
c) Formato completo (Full Frame): Son cámaras con sensores con dimensiones de 36mm x 24mm, equivalente al tamaño de una película de 35mm. Las cámaras con este tipo de sensores son utilizadas por la mayoría de los fotógrafos profesionales. Los precios de las cámaras varían de $2,000 a $6,000 dólares.
d) APS-S, APS-H: Son cámaras con dimensiones de 28.7mm x 19 mm (APS-H Canon), 23.6mm x 15.7mm (APS-C Nikon) y 22.2mm x 14.8mm (APS-C Canon). El precio de este tipo de cámaras semi-profesionales fluctúa de $600 a $1,500 dólares.
e) Cuatro tercios: se les llama así porque el tamaño del sensor es de 4/3 de pulgada, equivalente a 17.3mm x 13mm. Las cámaras con sensor de cuatro tercios son cámaras compactas sin espejo, pero con lentes intercambiables. Los
precios varían de $600 a $1,000 dólares.
f) Formato Compacto: Son cámaras con los sensores más pequeños en el orden de ¼ de pulgada. La mayoría de las cámaras compactas (point &s hoot) y las cámaras en celulares utilizan sensores de este tipo. Los precios fluctúan entre los $100 y 500 dólares.
Existen otros tamaños en los sensores, ya que los fabricantes de las nuevas cámaras siempre tratan de hacer cada vez más grandes los sensores, para darle al consumidor más Megapixeles. Si vamos a adquirir un lente para una cámara SLR (Single Lens Réflex) hay que tomar en cuenta el tipo de sensor o formato que soportan, porqué no son compatibles los lentes para diferentes formatos, aún en equipos de la misma marca. La tecnología detrás de los sensores puede ser CCD (Charge Coupled Device) o CMOS (Complementary Metal Oxide Semiconductor).
-
Unidad 2. La cámara I. Contenidos:
- Elementos de la cámara: objetivo, mecanismo de enfoque, obturador, diafragma, visor y fotómetro.
En el mercado existe una gran variedad de cámaras fotográficas con diferentes formatos y prestaciones. Sin embargo, ya se trate de las cámaras compactas más
sencillas o de las cámaras réflex más sofisticadas, los principios generales que rigen su funcionamiento son similares.
En este artículo vamos a hacer una descripción de las partes más importantes de una cámara fotográfica, lo que nos va a permitir tener una visión general de su funcionamiento. En posteriores artículos se estudiará cada una de los componentes de forma más detallada.
Los principales componentes de una cámara fotográfica son los siguientes:
El visor El objetivo El sensor El diafragma El obturador La pantalla
Los botones y diales de control
A continuación vamos a ver cada uno de ellos:
El Visor
El visor es la parte de la cámara que se utiliza para encuadrar y enfocar la imagen. Es la ventana que nos permite pre visualizar la fotografía antes de pulsar el disparador.
Existen diferentes tipos de visores:
Visor óptico directo
Visor réflex
Visor electrónico
El visor óptico directo es un visor independiente del objetivo. Su funcionamiento se basa en el uso de varias lentes que producen una imagen de la escena situada delante de la cámara.
Este visor se ha utilizado tradicionalmente en las cámaras compactas. Sin embargo, cada vez se usa menos y se está sustituyendo por cámaras sin visor (que utilizan la pantalla LCD) o por visores electrónicos.
La cámara compacta Canon Powershot G15 dispone de visor óptico directo
El visor réflex es un visor óptico que se caracteriza por utilizar un juego de espejos (el pentaprisma) para mostrar la imagen que proyecta el objetivo. De esta forma, la escena que vemos a través del visor es la misma que será captada en la fotografía.
Visor réflex de la cámara Nikon D800
El visor réflex incluye habitualmente una o más pantallas LCD suplementarias que rodean a la imagen. Estas pantallas muestran información como el nivel de exposición, la velocidad de obturación, la apertura del diafragma, la sensibilidad ISO, el estado de la batería, o el número de disparos restantes que pueden tomarse en una ráfaga.
Los visores réflex incorporan una pantalla LCD que muestra los puntos de enfoque e información como la velocidad de obturación, apertura de diafragma, sensibilidad ISO o el nivel de carga de la batería
El visor electrónico es básicamente una pequeña pantalla LCD que muestra en tiempo real la imagen que llega al sensor. Adicionalmente puede mostrar otra información como el histograma o los valores de exposición. Esta clase de visor se usa fundamentalmente en las cámaras compactas de objetivos intercambiables y en algunas cámaras compactas de gama alta.
El visor electrónico puede mostrar información como la velocidad del obturador, la apertura del diafragma, la sensibilidad ISO o un histograma en vivo
Cada vez es más frecuente ver cámaras compactas sin visor. En estas cámaras se utiliza la pantalla LCD trasera para encuadrar y previsualizar la imagen.
El Objetivo
El objetivo es uno de los componentes más importantes de nuestra cámara fotográfica. Es un sistema óptico, formado por un conjunto de lentes, cuya función de formar la imagen que va a capturar el sensor.
El objetivo se encarga de formar la imagen que registrará el sensor
La característica principal de un objetivo es su longitud focal o distancia focal, que se expresa en milímetros, y que determina el ángulo de cobertura y el factor de ampliación del objetivo.
El ángulo de cobertura es el campo visual que abarca el objetivo, la amplitud de la escena que el objetivo es capaz de proyectar sobre en el plano focal. Cuanto menor es la longitud focal de un objetivo, mayor es su ángulo de cobertura. Por ejemplo, un objetivo de 35mm tiene un ángulo de cobertura mayor que uno de 85mm
En función del ángulo de cobertura, los objetivos se pueden clasificar en:
Normales. Tienen un ángulo de cobertura en torno a los 45°. Se llaman
Angulares. Su ángulo de cobertura es mayor que el de los objetivos
normales. Su campo visual suele estar entre el rango de los 60° a los 90°.
Existen objetivos angulares llamados ojos de pez que tienen ángulos de cobertura de hasta 180°
Teleobjetivos. Su ángulo de cobertura es menor que el de los objetivos normales. Habitualmente está entre los 28° y 8°, o incluso menor en el caso de grandes teleobjetivos.
Ángulo de Cobertura de diferentes objetivos para una cámara réflex con sensor full-frame
El efecto de la longitud focal sobre el ángulo de cobertura depende del tamaño del sensor. No obstante, debido a la popularidad de las cámaras réflex full-frame (cuyo sensor tiene el mismo tamaño que el negativo de 35 mm) las distancias
focales de este formato son utilizadas como referencia en cámaras con sensores más pequeños. De esta forma, en los objetivos de las cámaras compactas no se suele indicar la distancia focal real, sino que se suele indicar la distancia focal equivalente en formato de 35mm.
La siguiente tabla muestra las longitudes focales y ángulos de cobertura de los objetivos fijos más habituales en cámaras réflex full-frame:
Tipo Longitud Focal Ángulo de Cobertura Angular 24 mm 84° 28 mm 75° 35 mm 63° Normal 50 mm 46° Teleobjetivo 85 mm 28° 200 mm 12° 300 mm 8°
Existen objetivos con longitud focal variable. Estos objetivos se conocen con el nombre de zoom, y disponen de algún mecanismo que permite el cambio gradual de la longitud focal.
En las cámaras compactas no se puede separar el objetivo del cuerpo de la cámara
El Sensor
La función del sensor es transformar la imagen óptica creada por el objetivo en una serie de señales eléctricas que darán lugar a la imagen digital.
El sensor está compuesto por una matriz de de millones de diminutas celdas llamadas fotositos. Dentro de cada una de estas celdas se encuentra un fotodiodo, que es un componente electrónico sensible a la luz.
Sensor CMOS de la cámara Nikon D600
Durante la exposición, cada fotodiodo convierte la energía presente en la luz (fotones), en corriente eléctrica (electrones). De esta forma, los fotositos almacenan una mayor o menor carga eléctrica en función de la intensidad lumínica que reciben.
El valor de carga acumulado por cada fotosito es bastante pequeño, por lo que debe ser amplificado antes de su digitalización. Un amplificador PGA (Programable Gain Amplificator) se encarga de esta función, aumentando la tensión de salida del sensor.
El nivel de amplificación depende la sensibilidad ISO seleccionada en la cámara. Cuanto mayor es la sensibilidad ISO, más debe ser amplificada la señal.
Una vez amplificada la señal, un convertidor analógico/digital cuantifica su valor, convirtiéndolo en un número ADU (Analog to Digital Unit). Éste valor indica el nivel de brillo capturado por cada fotosito.
Cuando finaliza la digitalización de la señal, el nivel de brillo de cada fotosito, sus coordenadas en el sensor y una serie de metadatos adjuntos, son almacenados en forma de imagen RAW que es el negativo digital de nuestra fotografía.
El Diafragma
El diafragma es un mecanismo situado en el interior del objetivo que se utiliza para graduar la intensidad de luz que llega al sensor. Está formado por una conjunto de laminillas metálicas que se mueven de forma radial para abrir o cerrar un orificio de tamaño ajustable.
El tamaño de la apertura del diafragma se mide utilizando una escala de aperturas relativas. Esta escala utiliza una magnitud llamada número f para clasificar las diferentes aperturas.
La escala de números f es universal y la utilizan todos los fabricantes de cámaras y objetivos:
Escala de números f
f/1 f/1.4 f/2 f/2.8 f/4 f/5.6 f/8 f/11 f/16 f/22 f/32
Cuanto menor es el número f, mayor es la apertura del diafragma (y por tanto llega más luz al sensor). El diafragma más abierto sería f/1 y el más cerrado f/32. Cada
paso de diafragma deja pasar al sensor el doble o la mitad de luz que en el
La ventaja de este sistema es que en todos los objetivos, independientemente de su distancia focal, la cantidad de luz que deja pasar un diafragma de un determinado número f es exactamente la misma.
El Obturador
El obturador es un dispositivo que nos permite controlar el tiempo que va a estar expuesto el sensor a la acción de la luz.
Su función es semejante a la del diafragma: regular la luz que va a alcanzar el sensor. Pero mientras el diafragma controla la intensidad de la luz, el obturador controla el tiempo de exposición.
El obturador más utilizado actualmente se llama obturador de plano focal. Este obturador está situado en el interior de la cámara, justo delante del sensor. Está formado por dos cortinillas, hechas de una aleación ultraligera, cuyo movimiento está controlado por la electrónica de la cámara.
Obturador de plano focal, en el que las cortinillas se desplazan verticalmente En el momento del disparo, la primera cortinilla se desplaza de un extremo al otro del sensor, dejando pasar la luz. Una vez transcurrido el tiempo de exposición, la segunda cortinilla se encarga de cubrir la zona de nuevo.
El tiempo que está expuesto el sensor a la acción de la luz se llama velocidad de obturación, y se mide en fracciones de segundo (o en segundos para velocidades de obturación muy lentas)
La escala estándar de velocidades de obturación tiene los siguientes valores:
Escala de velocidades de obturación
1 s 1/2 s 1/4 s 1/8 s 1/15 s 1/30 s 1/60 s 1/125 s 1/250 s 1/500 s 1/1000 s
Cada paso significa el doble o la mitad de la luz. 1/15 deja pasar el doble de luz que 1/30, y 1/60 deja pasar la cuarta parte de luz que 1/15.
La Pantalla
Todas las cámaras digitales tienen una pantalla en su parte posterior. Esta pantalla tiene tres funciones principales
Previsualizar la imagen antes del disparo. Hay muchas cámaras compactas que no disponen de visor, por lo que con ayuda la pantalla se realizan las acciones de encuadrar y enfocar. De la misma forma, cada vez hay más cámaras réflex que permiten previsualizar la imagen antes de la toma con un modo de funcionamiento conocido como Live View
Mostrar las imágenes una vez realizada la fotografía. Gracias a la pantalla podemos revisar las imágenes inmediatamente después del disparo. Esta revisión incluye posibilidades adicionales como hacer zoom sobre alguna parte de la imagen, mostrar avisos de sobreexposición o mostrar el histograma.
Acceder a los menús que permiten modificar la configuración general de la cámara o los parámetros con los que se van a tomar las fotografías
A través de la pantalla podemos acceder a los menús de configuración de la cámara
Las principales características del la pantalla son su tamaño y resolución. El tamaño hace referencia a las dimensiones físicas, y se mide en pulgadas. Los últimos modelos de cámaras (en enero de 2013) incorporan pantallas LCD cuyo tamaño ronda 3″. La resolución indica el número de píxeles que puede mostrar la pantalla. Se calcula multiplicando los píxeles de ancho por los de alto. Cuanto
mayor es la resolución, mejor se visualizarán las imágenes por la pantalla. Actualmente la resolución de la pantalla de las cámaras réflex se encuentra en torno a un millón de píxeles
Los Botones y Diales de Control
Los botones y diales de control nos permiten configurar nuestra cámara y los parámetros de la toma fotográfica.
Su número y funciones dependen del fabricante y de la complejidad del equipo. Las cámaras compactas más básicas disponen de pocos botones y diales, por lo que la mayoría de las funciones se controlan a través del menú. En el otro extremo están las cámaras réflex más avanzadas, que disponen de diferentes botones y diales de control para configurar directamente los parámetros de la toma (sin necesidad de acceder al menú de la cámara).
Las cámaras réflex digitales cuentan con un gran número de botones que permiten controlas diferentes funciones
Aunque existe una gran variedad de diales y botones, con diferentes funciones, los más habituales son:
El dial de modo de funcionamiento, que permite seleccionar si la cámara va a trabajar en modo automático, con prioridad de apertura, prioridad de velocidad o manual
El dial principal, que (solo o en combinación con alguno de los botones) permite cambiar valores como la velocidad de obturación, la apertura del diafragma o la sensibilidad ISO
El botón de disparo, que se utiliza para enfocar y realizar la fotografía
El botón de reproducción, que permite visualizar las fotografías realizadas
El botón de acceso a los menús de la cámara
- Manejo general de la cámara.
- El manejo básico de una cámara réflex es sencillo y bastante intuitivo, de todas formas vamos a repasar las acciones principales.
- Hay que tener en cuenta que no todas las cámaras funcionan de la misma forma, aquí vamos a dar las indicaciones para las configuraciones más normales, si lo que decimos no se ajusta a tu cámara, consulta su manual.
- Para poner en marcha la cámara hay que deslizar el botón ON/OFF a la posición ON. Si la cámara no tiene insertada una tarjeta de memoria nos lo indicará, si no se pone en marcha es que la batería está agotada. - Para cargar la batería hay que sacarla de su emplazamiento, colocarla
- La primera vez que se enciende la cámara es posible que muestre un menú de configuración para seleccionar el idioma, la hora y la fecha. - La mayoría de las cámaras disponen dos modos básicos de
funcionamiento, modo fotografía (para hacer fotos) y modo reproducción (para ver las fotos realizadas). Para pasar de un modo a otro disponen de un botón con el símbolo PLAY.
- En el modo fotografía la pantalla puede estar en dos modos básicos: modo información y modo live view.
- 1. Modo información. Es el modo por defecto al encender la cámara. En este modo la pantalla muestra información sobre los aspectos fundamentales de la cámara el número de fotos que todavía podemos hacer, la velocidad y la abertura seleccionada, el valor de ISO, y algunos iconos con otras informaciones como el estado de la batería, ...
- En este modo debemos mirar por el visor para encuadrar y enfocar la escena.
- En este modo al pasar unos segundos sin tocar nada la pantalla se apaga para ahorrar energía. Basta tocar levemente el botón INFO o el disparador para que vuelva a aparecer la información.
-
- Modo live view. Para pasar a este modo hay que pulsar un botón con las letras LV o el símbolo de una pantalla. En este modo la imagen de la escena se ve por la pantalla y el visor se apaga (el espejo de la cámara permanece levantado), podemos encuadrar enfocar y disparar. En las zonas superior e inferior de la pantalla aparecen las informaciones más relevantes: la velocidad y la abertura seleccionada, el valor de ISO, número de fotos.
- En cualquiera de los dos modos, para hacer una foto basta pulsar el botón disparador hasta la mitad para que la cámara pueda enfocar, en ese momento se oirá un pitido o parecerá una luz fija para indicar que el
enfoque es correcto y podamos presionar hasta el fondo para tomar la foto.
- Para acercarnos y alejarnos disponemos de los mandos de zoom W, T que son dos botones que caen debajo del dedo gordo o bien un mando deslizante en el exterior del botón disparador que se maneja con el dedo índice. Hay que tener en cuenta que cuanto más acerquemos el zoom más fácil es que la foto salga movida, por lo tanto, hay que sujetar mejor la cámara.
- Otro mando importante es el selector de modo de disparo, una rueda que permite elegir entre modo automático, manual y varios modos de escenas (deportes, paisajes, foto nocturna, etc). Más adelante lo explicaremos con detalle.
-
- También suele haber un botón con el símbolo de la papelera para borrar fotos. Este botón se puede usar en el modo reproducción para borrar la foto que aparece en pantalla y también en el modo cámara justo después de hacer cada foto, durante los pocos segundos que nos muestra la foto que acabamos de hacer.
- Otro botón que suele estar a la vista es el flash con el símbolo de un rayo, al pulsarlo nos permite activar o desactivar el flash.
- Para realizar otros ajustes las cámaras disponen de un menú al que se accede con el correspondiente botón. El menú muestra en pantalla diferentes opciones por las que nos podemos desplazar pulsando la parte superior e inferior de la rueda del menú, algunas opciones permiten pulsar el botón derecho para abrir más opciones, una vez situados en la opción que nos interesa esta se activa pulsando la parte central de la rueda OK.
- Para pasar las fotos desde la tarjeta de la cámara al ordenador podemos utilizar dos métodos. Si nuestro ordenador dispone de lector de tarjetas, podemos sacar la tarjeta de la cámara e introducirla en el lector del ordenador y ya podremos ver las fotos con el explorador del ordenador. También podemos conectar la cámara al ordenador con el cable suministrado, en este caso es posible que la primera vez nos pida que instalemos un software proporcionado por la marca de la cámara en un DVD y que permite copiar las fotos al ordenador, verlas y hacer algunos retoques, como cambiar el tono, el tamaño, etc.
-
- Pruebas de medición con fotómetro.
- Antes de hacer cualquier fotografía, lo primero que uno ha de conocer es el significado y la importancia de un término clave: la exposición. Por ello, es que daremos significado al término, identificaremos los factores que influyen en él y proporcionaremos las pautas para que nuestras fotos aparezcan correctamente expuestas, aspecto fundamental en nuestro proceso de aprender a hacer mejores fotos.
- ¿Qué es la Exposición?
- La exposición es la acción de someter un elemento fotosensible (en cámaras digitales el sensor) a la acción de la luz.
- Por tanto, la correcta exposición de una fotografía será el primer paso para lograr una buena foto, al margen de una mejor o peor composición y de una mayor o menor belleza de lo retratado.
- Y, por consiguiente, una mala exposición será el primer gran error que deberemos evitar cuando fotografiemos.
Subexposición, Exposición Correcta y Sobreexposición
En función del grado de exposición de una foto podremos hablar de tres situaciones: subexposición, exposición y sobreexposición.
Subexposición: La fotografía presenta una carencia considerable de luz frente a la de la escena original. En pocas palabras, la fotografía "está oscura".
Exposición correcta: La fotografía recoge la cantidad de luz apropiada para representar fielmente la escena fotografiada.
Sobreexposición: Se aprecia un exceso de luz en la fotografía frente a la escena retratada. De forma simple, la fotografía "está demasiado clara".
Los 3 Factores que Determinan la Exposición
Estos elementos son: apertura del diafragma, velocidad de obturación y sensibilidad ISO.
Apertura del diafragma. Determina la cantidad de luz que se deja incidir sobre el sensor de nuestra cámara. Una mayor apertura supondrá una mayor cantidad de luz actuando sobre el sensor.
Velocidad de obturación o tiempo de exposición. Marca el tiempo durante el que la luz incide sobre el sensor. Un mayor tiempo y, por tanto, una menor velocidad darán lugar a que la luz incida durante un periodo más prolongado sobre el sensor.
Sensibilidad ISO. Refleja lo receptivo que se muestra el sensor de nuestra cámara ante la luz que actúa sobre él. Una mayor sensibilidad hará que, a igual cantidad de luz y tiempo de incidencia, el sensor se haya excitado más y, por tanto, la fotografía tenga una mayor exposición.
La Exposición. Relación entre los 3 Factores Determinantes
Como vimos en el esquema del punto anterior, la apertura, la velocidad/tiempo y la sensibilidad determinan la exposición.
Pero el esquema no sólo representa eso, además representa una estrecha relación entre estos parámetros. Relación que hace que unos parámetros puedan "compensar" la acción de otros y lograr que configuraciones con distintos valores de los tres parámetros puedan originar una misma exposición.
Estas relaciones precisamente permitirán que siempre tengamos la posibilidad de obtener una foto en condiciones de correcta exposición, si sabemos manejar la relación entre estos factores. De ahí la importancia de conocerla.
Lo normal será fijar el valor de uno de los parámetros y en base a este parámetro definir el valor de los otros dos para lograr que las fotografías estén expuestas de forma correcta. A continuación te mostramos cómo lograr una correcta exposición en caso de que fijes cada uno de los tres valores:
Si opta por una mayor apertura del diafragma, esto originará que el caudal de luz sea mayor. Por tanto, para lograr que la foto no salga sobreexpuesta, tendrás que reducir el tiempo de exposición y/o reducir la sensibilidad. Es decir, reducir el tiempo de incidencia de la luz y/o aumentar la luz que necesita el sensor para excitarse.
Si, por el contrario, aumenta el tiempo de exposición y deseas evitar que la foto salga sobreexpuesta por un exceso en el tiempo de exposición del sensor, tendrás que reducir la apertura del diafragma y/o reducir la sensibilidad del sensor. Es decir, reducir la cantidad de luz que se aplica al sensor y/o la sensibilidad del sensor.
Si el valor que desea fijar es una mayor sensibilidad, para evitar que se produzca una sobreexposición, deberás reducir la apertura del diafragma y/o aumentar la velocidad de obturación. Es decir, disminuir la cantidad de luz que incide sobre el sensor y/o el tiempo durante el que prolongamos esta incidencia.
Por ejemplo, si fija un valor reducido de apertura del diafragma, para evitar la subexposición deberás aumentar el tiempo de exposición y/o aumentar la sensibilidad. Es decir, para que un menor caudal de luz genere una exposición correcta, será necesario que se incremente el tiempo de incidencia de la luz sobre el sensor y/o el grado de sensibilidad de éste.
¿Cómo Medimos la Exposición? El Histograma y el Exposímetro
Parece claro que cualquier fotógrafo, incluso cualquier proyecto de fotógrafo, podrá apreciar la exposición correcta o incorrecta de una fotografía tras haber realizado la fotografía y verla en el visor LCD de su cámara.
En este sentido, además hay que destacar que contamos con un aliado del que pronto hablaremos en este curso, que nos ayudará a determinar de forma clara el grado de exposición de nuestras fotografías: el histograma.
En cualquier caso, con la ayuda del histograma o sin ella, es obvio que "a posteriori", es decir, después de haber realizado la fotografía, resulta sencillo saber si está correctamente expuesta o no.
Pero qué pasa antes de disparar, ¿podemos saber si estamos exponiendo correctamente antes de tomar una fotografía? La respuesta es SÍ.
Y a quien debemos agradecer que esa respuesta sea afirmativa y no negativa es a un componente incluido en nuestras cámaras que se denomina exposímetro.
El Exposímetro
El exposímetro, mal llamado "fotómetro" (término más genérico) por muchos, es el elemento encargado de estimar la exposición que necesita el sensor para producir un resultado correcto en cuanto a exposición, en base a la luz reflejada por la escena y los valores de apertura, velocidad y sensibilidad seleccionados.
Este elemento resulta clave al disparar, por ejemplo, en modo automático, ya que será él quien le diga a la cámara la configuración de apertura, velocidad y sensibilidad que deberá utilizar para obtener una correcta exposición
Así mismo, en los llamados modos creativos (modos como: paisaje, retrato, nocturno...) en los que aparece fijado uno de los parámetros, el exposímetro indicará a la cámara qué valores deben tomar los otros dos parámetros.
Por ejemplo, en el modo deporte, se fija un tiempo de exposición bajo para evitar la trepidación, por tanto, para que la imagen no aparezca subexpuesta, el exposímetro deberá indicar a la cámara un valor de apertura lo suficientemente elevado como para que esto no se produzca.
Y, por último, en aquellos modos en que se da la opción al fotógrafo de priorizar y fijar uno de los valores: de apertura (A, apperture priority) o de velocidad (S, shutter priority), además de indicar a la cámara el otro valor que deberá utilizar, velocidad de obturación y apertura del diafragma, respectivamente, indicará al fotógrafo el grado de exposición que ofrece la toma a través de la pantalla de su cámara y/o del LCD en función de si se trata de una compacta o una DSLR.
Así, si estamos en situación de sobreexposición el indicador se desplazará hacia el signo "+", mientras que si estamos en situación de subexposición, lo hará hacia el signo "-". Al ver cualquiera de estas dos situaciones, el fotógrafo deberá lograr equilibrar ese indicador poniendo en práctica lo que hemos dicho a lo largo de este artículo. Para ello cuenta con la posibilidad de manipular hasta tres factores para lograr una correcta exposición.
Efectos en el resultado final de la imagen.
Profundidad de Campo
Por profundidad de campo o PDC se entiende tradicionalmente en óptica, y en fotografía en particular, al espacio por delante y por detrás del plano enfocado, comprendido entre el primer y el último punto aceptablemente nítido reproducidos en el mismo plano de enfoque.
1.- El tamaño del círculo de confusión máximo (y por tanto el formato y el tamaño de la impresión, además de la distancia de observación y de la capacidad
resolutiva de cada observador), 2.- La distancia focal
3.- El número f
4.- La distancia de enfoque.
Velocidad de obturación
En fotografía, velocidad de obturación o velocidad de disparo, corresponde al inverso al tiempo de exposición y hace referencia al periodo de tiempo durante el cual está abierto el obturador de una cámara fotográfica. Se expresa en segundos y fracciones.
Los tiempos de exposición de una cámara fotográfica pueden ajustarse en valores discretos. El salto de cada valor al siguiente se denomina un paso. Estos valores suelen oscilar entre los 30 segundos y 1/8000 de segundo en las mejores
cámaras; para realizar exposiciones más largas suele existir la opción B (o modo Bulb) en la que el obturador se mantiene abierto durante el tiempo que
mantengamos el dedo sobre el pulsador. Una variante del modo B es el modo Time (T), casi en desuso, en el que ha de accionarse el pulsador una vez para comenzar la exposición del sensor o película, y otra para finalizarla.
Aunque no puede hablarse de tiempos rápidos o lentos con independencia de la situación fotografiada, a efectos prácticos, en la mayoría de situaciones, podemos distinguir:
Tiempos cortos: inferiores a 1/60 segundos; el obturador permanece abierto muy poco tiempo dejando pasar menos luz hacia el elemento fotosensible. Con ellas se consigue congelar o reducir notablemente el movimiento.
Tiempos largos: superiores a 1/60 s; el obturador permanece abierto más tiempo dejando pasar más luz. Con ellas se consiguen imágenes movidas, desplazadas, otorgando mayor sensación de desplazamiento. En estos tiempos es recomendable usar un trípode para evitar que se mueva la cámara por el pulso.
El tiempo de obturación, en conjunción con la sensibilidad del sensor de imagen (en cámaras digitales) y la apertura del diafragma, determina el valor de
