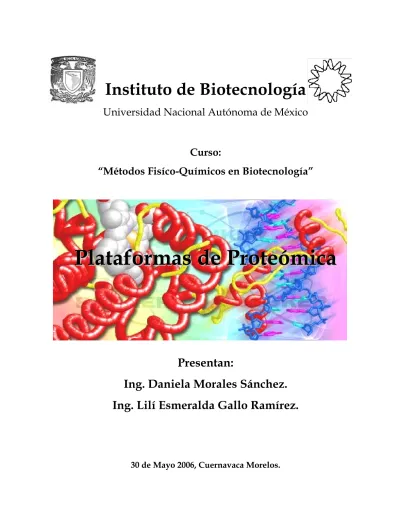

Instituto de Biotecnología
Universidad Nacional Autónoma de México
Curso:
“Métodos Fisíco-Químicos en Biotecnología”
Plataformas de
Plataformas de
Proteómica
Proteómica
Presentan:
Ing. Daniela Morales Sánchez.
Ing. Lilí Esmeralda Gallo Ramírez.
ÍNDICE
1. Introducción 1.1 Tecnología de la proteómica
1.1.1 Separación de proteínas
1.1.2 Identificación y caracterización de proteínas 2. Fundamentos de la electrofóresis 3. Tipos de electrofóresis 3.1 Electrofóresis libre 3.2 Electrofóresis zonal 3.2.1 Equipamiento de la electrofóresis 3.3 Tipos de soporte
3.3.1 Soportes no restrictivos tipo I 3.3.2 Soportes restrictivos tipo II 3.4 Factores que afectan la electroforesis 3.4.1 Campo eléctrico 3.4.2 Muestra 3.4.3 Tampón 3.4.4 Soporte 3.5 Tipos de electroforesis 3.5.1 Inmunoelectroforesis
3.5.2 Electroforesis en gel de poliacrilamida (PAGE) 3.5.2.1 Formación del gel de poliacrilamida
3.5.2.2 Tipos de monómeros
3.5.2.3 Catalizadores empleados en la formación del gel de poliacrilamida
3.5.2.4 Sistemas de tampones que se emplean en la electroforesis en geles de poliacrilamida
3.5.2.5 Formatos de la PAGE
3.5.2.6 PAGE en condiciones no desnaturalizantes 3.5.2.7 PAGE en condiciones desnaturalizantes 3.5.2.8 PAGE-SDS
3.5.3 Electroforesis en geles de gradientes 3.5.4 Electroforesis en geles de azarosa 3.5.5 Electroforesis capilar
3.5.6 Enfoque isoeléctrico
3.5.7 Electroforesis bidimensional
4. Información sobre la estructura de las proteínas 4.1 Fragmentación de proteínas
4.1.1 Proteólisis
4.1.1.1 Digestión en solución 4.1.1.2 Digestión en gel 4.1.2 Rompimiento químico
4.2 Análisis de secuencia amino y carboxilo terminal 4.2.1 Secuenciación del extremo amino terminal
4.2.1.1 Proteínas con modificaciones en el amino terminal 4.2.2 Secuenciación del extremo carboxilo terminal 5. Espectrometría de masas
5.1 Preparación de la muestra 5.2 Ionización de la muestra
5.2.1 MALDI (Matrix Assisted Lasser Desorption Ionization)
1 3 3 5 7 8 8 9 9 10 10 11 11 11 11 12 12 13 14 16 16 18 18 19 19 20 20 21 25 26 26 27 29 30 30 30 31 31 32 33 33 34 35 35 35 35 36
5.2.2 ESI (ElectroSpray Ionization) 5.3 Análisis de masa
5.3.1 Analizador de cuadrupolo
5.3.2 Analizalizador de tiempo de vuelo (Time of Flight, ToF) 5.3.3 Analizador de trampa de iones
5.3.4 Analizadores híbridos. 5.3.5 Analizadores ToF/ToF
5.3.6 FT-ICR (Fourier transform-ion cyclotron resonance) 5.3.7 Fragmentación de iones
6. Identificación de proteínas utilizando bases de datos.
6.1 Huella de masa del péptido (peptide mass fingerprint, PMF)
6.2 Secuenciación utilizando datos generados con la técnica product ion scan MS/MS
6.3 Secuenciación de novo
7. Identificación de modificaciones post-traduccionales 7.1 Identificación de sitios de fosforilación
7.1.1 Enriquecimiento de fosfoproteínas
7.1.2 Determinación de sitios de fosforilación mediante degradación de Edman
7.1.3 Determinación de sitios de fosforilación mediante espectrometría de masas 8. Bibliografía 36 38 38 40 41 41 42 42 43 43 44 45 45 46 47 47 47 47 49
1. INTRODUCCIÓN
Los rápidos avances conseguidos en la tecnología del DNA están permitiendo la secuenciación sistemática de los genomas de diversos organismos.
Los proyectos de secuenciación a gran escala están proporcionando una ingente cantidad de secuencias de DNA. Sin embargo, aún se desconoce la función biológica de la mayoría de las proteínas codificadas por los genes detectados. Así pues, el siguiente paso en la era post-genómica debe ser el estudio funcional de todos estos genes.
Se puede decir que hubo tres factores decisivos para el desarrollo de la proteómica:
• La secuenciación de genomas a gran escala y el desarrollo de bases de datos de proteínas.
• El desarrollo de técnicas de espectrometría de masas para analizar proteínas y péptidos.
• Los avances realizados en la separación de proteínas mediante 2D-PAGE con
la introducción de los gradientes de pH inmovilizados (IPGs).
La proteómica es uno de los campos que puede ayudar a establecer una conexión entre las secuencias genómicas y su comportamiento biológico, constituyendo una herramienta importante en el análisis funcional de genes de función desconocida.
El término “Proteoma” fue usado por vez primera en 1995 para describir el conjunto de PROTEínas de un genOMA, en una célula o un tejido. De forma imperceptible, la palabra proteoma dio lugar a una nueva disciplina, la “Proteómica”. Pero, ¿qué es la proteómica? Esencialmente la proteómica es el estudio a gran escala de los productos génicos de un genoma mediante métodos bioquímicos, con el fin de obtener una visión global integrada de los procesos celulares. El término proteómica se ha asociado tradicionalmente con la separación de un gran número de proteínas de una célula u organismo mediante 2D-PAGE. Según esto, la proteómica comienzo en los años setenta cuando se empezaron a construir bases de datos de proteínas utilizando la electroforesis bidimensional. Sin embargo, la identificación de las proteínas era difícil debido a la falta de métodos analíticos rápidos y sensibles para la caracterización de las proteínas. En los años noventa la espectrometría de masas surge como un método analítico muy poderoso, ya que limita la mayoría de las limitaciones del análisis de proteínas. Este desarrollo, junto con la disponibilidad de los genomas secuenciados marca el comienzo de una nueva era. Actualmente muchas áreas de estudio han sido agrupadas dentro de la proteómica. Se pueden incluir, entre otros, los estudios de interacciones de proteínas, de modificaciones pos-traduccionales, el análisis funcional de las proteínas y estudios de localización.
Se puede hablar de dos tipos de proteómica: proteómica de expresión y proteómica del mapa celular.
La proteómica de expresión es el estudio cuantitativo de la expresión de proteínas entre muestras que difieren en alguna variable. En esta estrategia se compara la expresión del proteoma total o de subproteómas entre diferentes muestras. La información obtenida puede permitir la identificación de nuevas proteínas implicadas
en transducción de señales, la identificación de proteínas específicas de una enfermedad y proteínas de interés en microbiología médica.
La proteómica del mapa celular o estructural es el estudio de la localización subcelular de las proteínas y de las interacciones proteína-proteína, mediante la purificación de orgánulos o complejos y la posterior identificación de sus componentes mediante espectrometría de masas.
También se utiliza el término de proteómica funcional para referirse a diversas aproximaciones proteómicas que permiten el estudio y caracterización de un grupo de proteínas determinado proporcionando información importante sobre señalización, mecanismos de la enfermedad o interacciones proteína-fármaco.
Fig. 1.Estrategias utilizadas en proteómica para la identificación y el análisis de proteínas. Siglas: (SEC) Size-exclusion chromatography; (IEX) ion-exchange chromatography; (HIC) hidrophobic interaction chromatography; (FFE) free flow electrophoresis; (CZE) capillary zone electrophoresis; (FRET) flourescence resonance energy transfer.
Para poder desarrollar los ambiciosos objetivos de la proteómica se requiere la implicación de diversas disciplinas como biología molecular, bioquímica, microbiología y bioinformática. Siendo esta ultima de enorme importancia, ya que será necesario desarrollar ordenadores con una gran capacidad para organizar la gran cantidad de información que se generara en estas investigaciones.
Para caracterizar un proteoma de una célula es importante tener en cuenta que el Separación de Proteínas Mapeo de Péptidos Identificación Caracterización Cromatografía: RP-HPLC, afinidad, IEX, SEC, HIC
Fragmentación de Proteínas: en gel vs. en solución
• Enzimática: tripsina, V8, quimiotripsina, pepsina, etc.
• Química: CNBr, hidrólisis ácida, etc.
Análisis de secuencias Amino y Carboxilo terminal Modificaciones posttraduccionales: fosforilación, glicosilación, metilación, acetilación Técnicas Electroforéticas: E-2D, E-1D, FFE,
CZE
Aproximaciones de afinidad
• Inmunoblot
• Captura por afinidad (E-1D y E-2D)
Mapeo
de péptidos • Peptide mass Espectrometría de masas fingerprinting
MS/MS
Modificaciones covalentes
Uniones por enlaces disulfuro
Proteólisis
Conformación de proteínas
Presencia de ligandos Localización celular in vivo, inmunolocalización por FRET Variantes de empalme alternativo Proteómica Estructural Proteómica Funcional Reducción y Alquilación
Como respuesta a estímulos externos e internos, las proteínas pueden ser modificadas post-traduccionalmente, translocadas, sintetizadas o degradadas (Fig. 2).
Fig. 2 Mecanismos por los que un gen puede dar lugar a múltiples productos génicos.
1.1 Tecnología de la proteómica
El desarrollo de la proteómica se debe en parte a los avances importantes realizados en la tecnología de proteínas. Sin embargo, la metodología disponible tiene sus limitaciones y actualmente todavía no es posible realizar muchos tipos de proteómica. Es necesario mejorar algunas de estas limitaciones y desarrollar nuevas tecnologías para conseguir el máximo partido. Las cuatro plataformas de la tecnología proteómica son:
• Preparación y manejo de la muestra
• Determinación de la información de la secuencia parcial de aminoácidos
• Identificación y cuantificación de proteínas
• Mapeo celular
1.1.1 Separación de proteínas
La tecnología mas usada para la separación de proteínas es la electroforesis en geles de poliacrilamida. Esta técnica es la más eficaz para resolver mezclas complejas de proteínas.
Para muchas aplicaciones proteómicas, la electroforesis en una dimensión es el método de elección. Las proteínas se separan de acuerdo a su masa y como las proteínas son solubilizadas en dodecil sulfato sódico (SDS), no suele haber problemas de solubilización. Es una técnica sencilla, reproducible y permite la separación de proteínas de 10-300 KDa. Una de las aplicaciones mas comunes de la 1-DE es la caracterización de proteínas después de realizar algún tipo de purificación previa.
La electroforesis bidimensional 2D-PAGE permite separar hasta miles de proteínas en un solo experimento, y constituye actualmente el método más eficiente para la separación de mezclas muy complejas de proteínas. Esta basada en una separación de proteínas en función de la carga, seguida de una separación de las proteínas en función de su masa molecular. La separación de la primera dimensión se
realiza mediante isoelectroenfoque, durante el cual las proteínas son separadas en un gradiente de pH hasta alcanzar una posición en la que su carga neta es cero, es decir, su punto isoeléctrico. En una segunda dimensión, las proteínas son separadas mediante electroforesis en presencia de SDS. La alta resolución de la técnica se basa en que las dos separaciones se basan en parámetros independientes. La innovación clave para la 2D-PAGE fue el desarrollo de geles con un gradiente de pH inmovilizado (IPG). El gradiente de pH inmovilizado elimina los problemas de inestabilidad del gradiente y baja capacidad de carga que iban asociados a los gradientes de pH preparados con anfolitos acarreadores. En los geles IPG, el gradiente es generado por las llamadas “inmobilinas” y está copolimerizado con la matriz de acrilamida del gel. Este sistema ha permitido mejorar la resolución y reproducibilidad de los geles así como aumentar la cantidad de proteína que puede ser cargada. La reproducibilidad conseguida con los IPGs ha hecho posible la comparación de mapas entre distintos laboratorios, facilitando así el intercambio de información.
En cuanto a la detección de proteínas, tradicionalmente se ha venido empleando el marcaje radioactivo o la tinción con azul de de Coomassie, o con plata, para conseguir mayor sensibilidad. También se ha desarrollado un método de tinción de plata superficial compatible con la digestión proteica y la espectrometría de masas, aunque el umbral de detección no es tan sensible como el seguido con los protocolos de tinción de plata mas utilizados. Así mismo, se han comenzado a utilizar tinciones y marcajes fluorescentes (Sypro-Ruby, Cy3, Cy5…) que presentan un sensibilidad comparable a la plata y también permiten el análisis posterior de las proteínas mediante espectrometría de masas. También se han desarrollado programas para comparar las imágenes de 2D-PAGE y facilitar la identificación y cuantificación de manchas de proteínas entre diferentes muestras.
La aplicación principal de la 2D-PAGE es la proteómica de expresión. En esta aproximación, la expresión de proteínas de dos muestras se puede comparar de forma cuantitativa. La aparición o desaparición de manchas proporciona información sobre la expresión diferenciadle proteínas y la intensidad de las manchas permite conocer los niveles de expresión. Para realizar estos estudios se pueden utilizar organismos completos, líneas celulares o fluidos biológicos. Se pueden comprar tejidos normales con tejidos enfermos, o células tratadas con drogas o diferentes estímulos.
Otra aplicación importante de la proteómica del mapa celular, donde la 2D-PAGE se utiliza para hacer mapas de proteínas de microorganismos, orgánulos celulares y complejos de proteínas. También se puede utilizar para caracterizar proteínas en subproteomas que se han obtenido mediante alguna forma de purificación del proteoma.
La 2D-PAGE también presenta muchas limitaciones. Es una técnica muy laboriosa que requiere bastante tiempo, y difícil de automatizar. La 2D-PAGE esta limitada por el número y el tipo de proteínas a resolver. Las proteínas muy grandes o hidrofóbicas no entran en el gel durante la primera dimensión y las proteínas muy ácidas o muy básicas no se resuelven bien. Algunos de estos problemas se pueden resolver mediante fraccionamiento, la utilización de IPGs con diferentes rangos de pH. Otra limitación importante de la 2D-PAGE es la detección de proteínas poco abundantes, algunas de ellas se consideran muy importantes (proteínas regulatorias,
extractos. Debido a estas limitaciones, la mayor aplicación de esta técnica en el futuro será el análisis y caracterización de subproteomas y de complejos proteicos.
Las limitaciones de la 2D-PAGE han impulsado el desarrollo de otras metodologías. Una estrategia desarrollada consiste en digerir con tripsina una mezcla de proteínas para después purificar y analizar los péptidos mediante MS. Los péptidos se pueden purificar mediante cromatografía liquida, electroforesis capilar o mediante una combinación de técnicas como cromatografía de intercambio iónico y cromatografía de fase reversa. La ventaja de este procedimiento es que se dispone de una gran cantidad de proteínas. Sin embargo, el análisis de los datos requiere una enorme cantidad de tiempo y ordenadores muy potentes. Además se puede perder mucho tiempo y esfuerzo en el análisis de proteínas que no tienen interés.
1.1.2 Identificación y caracterización de proteínas
En los proyectos proteómicos la identificación de proteínas es esencial. Es el primer paso para otros estudios que suponen en última instancia la caracterización funcional. Además, en el caso de los geles bidimensionales, la identificación de las manchas conduce a la creación de mapas de referencia, que definen las proteínas expresadas por unos organismos o tejido en unas condiciones determinadas.
Las proteínas pueden ser identificadas por diversos procedimientos, entre los que se incluyen la secuenciación del extremo N-terminal, detección con anticuerpos específicos, composición de aminoácidos, co-migración con proteínas conocidas, y sobre-expresión y deleción de genes. Todos estos métodos generalmente son lentos, laboriosos, o caros, y por tanto no resultan apropiados para su utilización como estrategias a gran escala.
Debido a su rapidez y elevada sensibilidad, la espectrometría de masas se ha convertido en el método de detección para la identificación de proteínas a gran escala, el primer paso para el estudio de proteoma de distintos organismos. También permite la caracterización de modificaciones post-traduccionales que presentan relevancia fisiológica, tales como la glicosilación y la fosforilación. La estrategia general empleada para la identificación a gran escala de proteínas mediante espectrometría de masas se muestra en la Fig. 3.
El análisis de las proteínas mediante espectrometría de masas ha sido posible gracias al desarrollo de varios métodos de ionización suave para convertir biomoléculas grandes, polares y no volátiles en iones en fase gaseosa.
Los espectrómetros de masa están formados al menos por una fuente de iones, un analizador de masas y un detector que mide la relación masa/carga (m/z) de los iones en fase gaseosa.
Esta técnica tan robusta implica:
1.- La conversión de los péptidos en iones en fase gaseosa mediante técnicas de ionización suave, como ionización desorción con láser asistida con matriz (MALDI) a partir de una muestra en estado sólido, o la ionización mediante electrospray (ESI) de una muestra en solución.
2.- Separación de los iones según su m/z en un analizador de masas (por ejemplo un analizador tipo ToF (Time of Flight), cuadrupolo, trampa iónica, etc.)
3.- Fragmentación opcional de los iones peptídicos.
4.- Medida de las masas en un detector obteniendo un espectro de masas que refleja la abundancia de los iones frente a su valor m/z.
Fig. 3 Estrategia para la identificación de proteínas mediante espectrometría de masas (Pitarch et al. 2003).
Recientemente se han desarrollado también fuentes de MALDI que se acopan a un analizador QToF o a dos analizadores ToF en tándem (MALDI-ToF/ToF).
Para la identificación de proteínas se han desarrollado diversas estrategias, de las cuales, dos se encuentran representadas esquemáticamente en la Fig. 4:
• Identificación mediante huella peptídica (PMF: peptide mass fingerprinting) o mapeo peptídico utilizando un espectrómetro tipo MALDI-TOF.
• Identificación mediante fragmentación de péptidos obteniendo la secuencia
Fig. 4 Dos nuevas aproximaciones para la detección y cuantificación diferencial de proteínas. A. ICAT (isotope coded affinity tag). B. DIGE (Differential gel electrophoresis). (Pitarch et al. 2003).
En esta revisión sobre tecnología proteómica pretende solamente resaltar algunos aspectos de interés, especialmente de la separación de proteínas mediante electroforesis y del análisis de éstas mediante espectrometría de masas (MS) señalando las aproximaciones para la identificación y caracterización.
2. FUNDAMENTOS DE LA ELECTROFORESIS
La electroforesis es la migración de solutos iónicos bajo la influencia de un campo eléctrico; estas partículas migran hacia el cátodo o ánodo (electrodos - y +), en dependencia de una combinación de su carga, peso molecular y estructura tridimensional.
Es de destacar que a escala analítica, los métodos electroforéticos son de alta sensibilidad, poder de resolución y versatilidad, y sirven como método de separación de mezclas complejas de ácidos nucleicos, proteínas y otras biomoléculas, donde aportan un potente criterio de pureza. Se pueden conocer también mediante estas técnicas, las características ácido-básicas de las proteínas presentes en un extracto crudo, lo que da la información necesaria si se pretende realizar una separación cromatográfica basada en diferencias de carga. Es útil además para determinar otros parámetros como peso molecular, punto isoeléctrico y número de cadenas polipeptídicas de las proteínas.
La velocidad de migración (v) de la partícula es directamente proporcional al producto de su carga efectiva (q) y el gradiente de potencial eléctrico (E) e inversamente proporcional al coeficiente de fricción (f) relativo a la talla y forma de la molécula, o sea, a la resistencia que le ofrece el medio.
V = q E / f
La movilidad electroforética (Me) es un caso particular de la velocidad de migración de un ión, cuando se aplica un campo eléctrico de 1 V/cm. Su signo es igual al de la carga de la partícula.
La velocidad de migración electroforética depende de la densidad de carga de la molécula (relación carga / peso), del voltaje aplicado y de la porosidad del gel de electroforesis. El voltaje no se puede incrementar indiscriminadamente porque se genera un excesivo calor. En contraste, al aplicar bajo voltaje puede ocurrir una pobre separación, por causa de la difusión por tiempo muy prolongado de la corrida electroforética.
La mayoría de las biomacromoléculas (proteínas, ácidos nucleicos y polisacáridos) poseen determinada carga eléctrica con grupos aniónicos y catiónicos capaces de disociarse. La carga neta de la partícula está dada por el pH del medio y puede ser modificada por la interacción con pequeñas moléculas de iones u otras macromoléculas. De lo anterior se deduce que el pH influye sobre la velocidad de migración de las moléculas.2 En el punto isoeléctrico de la biomolécula, pH al cual su
carga neta es 0, esta no migra. Por debajo del punto isoeléctrico tiene carga neta positiva y migra hacia el cátodo, y por encima del punto isoeléctrico tienen carga neta negativa y migra hacia el ánodo.
3. TIPOS DE ELECTROFORESIS
Existen dos modalidades de electrofóresis: 3.1 Electrofóresis libre
El campo eléctrico se aplica a disoluciones o suspensiones (Fig. 5). Históricamente, es el origen de la electroforesis tal y como hoy la conocemos y fue desarrollada por Arne Tiselius en 1937. Actualmente está en desuso, ya que al ser un fluido el medio en el que se desarrolla, tiene poco poder de resolución.
Fig. 5 Las moléculas cargadas migran hacia los electrodos, aunque no bien separadas por tratarse de una disolución.
3.2 Electroforesis zonal
Es una de las técnicas más utilizadas en bioquímica y biología molecular por su elevada resolución. El campo eléctrico se aplica a un medio o soporte estabilizante (en vez de a un fluido) y la muestra se deposita en una reducida zona del mismo (Fig. 6).
Fig. 6 Electroforesis de zona sobre un soporte.
Son útiles para lograr la separación de componentes de mezclas complejas. Se aplican pequeñas cantidades de la disolución de proteínas a un soporte sólido, que se impregna con una solución de tampón. Los soportes son en general polímeros y forman un gel poroso que restringe el movimiento de las moléculas a través del medio durante la electroforesis y disminuyen los flujos de convección del solvente. Como soportes han sido utilizados papel (celulosa), almidón, poliacrilamida, agarosa, acetato de celulosa, etcétera.
Este método tiene gran poder resolutivo porque se aplica una cantidad pequeña de proteína a una zona estrecha, mientras que la longitud del trayecto es mucho mayor que la zona de aplicación. El equipamiento requerido es simple (fuente de poder y cubeta vertical u horizontal donde se coloca el soporte y 2 electrodos). Con el desarrollo de la ciencia se han diseñado equipos automatizados de electroforesis como el PhastSystem.
3.2.1 Equipamiento de la electrofóresis
Para llevar a cabo una separación electroforética zonal se necesitan los elementos mostrados en la Fig. 7:
• Fuente de alimentación. Proporciona el campo eléctrico mediante dos
electrodos, uno positivo (ánodo) y otro negativo (cátodo) entre los que se establece una diferencia de potencial.
• Cubeta. Recipiente en cuyos extremos se sitúan los electrodos.
Fig. 7 Equipo electroforético. La cubeta tiene en sus extremos los reservorios para el tampón de electroforesis. En el centro se aloja el soporte (gel) con la muestra aplicada en su zona central.
3.3 Tipos de soporte
El elemento fundamental es el soporte. Aunque todas las electroforesis responden a un mismo principio, las de zona pueden ser de distintos tipos en función del soporte que se utilice. En todos los casos, la muestra se dispone inicialmente en una pequeña zona del soporte, y posteriormente lo va recorriendo impulsado por el campo eléctrico. Para que esta situación sea estable, tanto al comienzo como a lo largo del proceso de separación, es necesario contrarrestar el efecto de la difusión y las posibles corrientes de convección. Para ello se utilizan reticulados moleculares (el soporte de la electroforesis), que forman un entramado tridimensional que impide o reduce dicha difusión y permite la entrada de agua en sus poros; el tamaño de estos poros debe permitir el paso de moléculas voluminosas como son los ácidos nucleicos y las proteínas. Además, el soporte debe ser inerte, es decir, no debe tener cargas que interfieran con la migración de las moléculas de la muestra.
Los diferentes tipos de soportes se clasifican en dos grupos: 3.3.1 Soportes no restrictivos tipo I
Tamaño de poro no opone impedimento al paso de las moléculas. El agar es el ejemplo más representativo y se obtiene a partir de algas marinas y esta formado por dos tipos de polisacáridos: la agarosa y la agaropectina; ésta última posee varios grupos cargados (grupos carboxilo y sulfato), lo que la hacen inadecuada como soporte electroforético por el efecto electroendosmótico que produce. La agarosa (Fig. 8) se utiliza ampliamente sobre todo para la separación de ácidos nucleicos y para el análisis de proteínas. Los diferentes tipos de agarosas se caracterizan por su punto de fusión (entre 35-95°C), su resistencia física y el grado de electroendósmosis.
Fig. 8 Estructura química de la agarosa, polisacárido lineal formado por la repetición de la estructura básica (agarobiosa), con un peso molecular medio de 120kDa (que corresponde a unas 400 unidades). Las
características de la agarosa se ven modificadas dependiendo de la naturaleza de los diferentes radicales R.
3.3.2 Soportes restrictivos tipo II
El tamaño de poro opone resistencia al paso de las moléculas. El ejemplo característico son los geles de poliacrilamida, que no sólo evitan la convección y minimizan la difusión, sino que además participan en el proceso de separación. Estos geles son medios porosos en los que el tamaño de poro es similar al de las proteínas, de tal modo que existe un efecto de tamizado molecular y la separación electroforética depende de la densidad de carga de las moléculas y de su tamaño.
3.4 Factores que afectan la electrofóresis
El resultado de una electroforesis depende de numerosos factores y es necesario conocerlos para lograr la máxima resolución.
3.4.1 Campo eléctrico
Es un gradiente de potencial que posibilita que haya electroforesis. A su vez, depende de diferentes parámetros:
• Diferencia de potencial (V). Se mide en voltios y es lo que define el campo
eléctrico. Cuanto mayor sea, mayor será la velocidad de migración. Las
electroforesis se consideran de bajo voltaje si se realizan entre 10-500 voltios (la mayoría) y de alto voltaje si se realizan entre 500-10,000 voltios.
• Intensidad (I). Se mide en amperios y cuantifica el flujo de carga eléctrica. Esta relacionada con la diferencia de potencial por la Ley de Ohm:
V=IR
y para una diferencia de potencial dada, su valor (normalmente entre 5-50mA) viene determinado por la resistencia del soporte, por lo que, en última instancia, da cuenta de la distancia recorrida por las moléculas.
• Resistencia (R). Se mide en ohmios y cuanto mayor sea la resistencia del soporte, menor será la movilidad electroforética (ya que la intensidad ha de ser menor para que se cumpla la Ley de Ohm). Depende de la naturaleza del soporte, sus dimensiones (anchura, longitud y sección) y de la concentración del tampón de electroforesis.
• Temperatura. Por el efecto Joule, el paso de una corriente eléctrica produce calor, y este efecto será tanto mayor cuanto mayor sea la diferencia de potencial y la resistencia del sistema. Debe controlarse de forma estricta, puesto que puede afectar a la muestra (desnaturalizándola), al soporte e incluso al equipo electroforético. Todo esto justifica, por sí solo, la necesidad de un sistema de refrigeración en las cubetas de electroforesis.
3.4.2 Muestra
La movilidad electroforética de una molécula es tanto mayor cuanto mayor sea su carga y disminuye según aumenta su tamaño, ya que mayor es la fricción de la molécula con el medio y menor es su carga por unidad de superficie. Por esta razón, las moléculas globulares se mueven con mayor facilidad que las elongadas, ya que la esfera presenta la mínima superficie a igualdad de volumen. Así, moléculas del mismo
tamaño y carga, pero de diferente forma, pueden tener una movilidad electroforética diferente y ser, por tanto, separables mediante una electroforesis.
3.4.3 Tampón
Durante una electroforesis, se produce una electrolisis del agua por acción del campo eléctrico, lo cual genera protones en la proximidad del ánodo e iones hidroxilo en el cátodo. El tampón es, por esta razón, esencial durante la electroforesis para evitar que el ánodo se acidifique y el cátodo se haga más básico, pero no debe afectar a las moléculas a separar.
Además, la fuerza iónica condiciona la movilidad electroforética de las substancias a separar, ya que influye en su esfera de solvatación y en la conductividad de todo el sistema, por lo tanto, es necesaria una fuerza iónica suficiente para mantener el pH y la conductividad durante todo el proceso, pero no muy elevada, ya que llegaría a interferir en el sistema.
Normalmente, se emplean tampones con fuerzas iónicas moderadas (0.05-0.10M), siendo el pH la característica que debe ser más controlada, puesto que determina la carga de la muestra.
Conviene señalar también que atendiendo a la distribución del tampón, los sistemas se clasifican en continuos cuando se emplea un único tampón en el proceso, y discontinuos cuando se emplean, al menos, dos tampones de pH y composición diferentes.
3.4.4 Soporte
La simple presencia del soporte en una electroforesis hace que se presenten una serie de fenómenos de elevada trascendencia para el resultado del proceso:
• Adsorción. Es una retención inespecífica de las moléculas de la muestra sobre el soporte, por lo que afecta negativamente a la resolución, ensanchando las bandas de migración.
• Electroendósmosis (EEO). Es un fenómeno que se da en algunos soportes (sobre todo en los no reductivos tipo I), en los que aparecen cargas negativas, debido a grupos carboxilo o sulfato, al estar en contacto con una disolución iónica. Al aplicar el campo eléctrico, los iones y las moléculas se desplazan según su carga, pero en su migración se encuentran con un flujo de cationes desplazándose sobre la superficie del soporte y otro de aniones haciéndolo por el centro de los poros (Fig. 9). Este flujo orientado se llama flujo electroendosmótico. El EEO va en contra de la resolución de una electroforesis, ya que las bandas de la muestra se ensanchan y se distorsionan; sin embargo, la EEO contribuirá a una mejor resolución en las inmunoelectroforesis y en la electroforesis.
Fig. 9 Efecto electroendosmótico en la superficie de un soporte cargado negativamente. Los aniones migran desplazándose por el centro del poro, mientras que los cationes lo hacen por la superficie.
• Tamizado molecular. Es un efecto debido al mayor o menor reticulado de los soportes; cuanto más tupida sea la red de fibras, menores serán los poros. El movimiento de las moléculas a través del soporte es más o menos fácil en función de su tamaño respecto al de los poros; aquellas moléculas cuyo tamaño se aproxime al del poro, verá impedido su avance respecto a aquellas cuyo tamaño sea muy inferior. Por esta razón, el soporte actúa como un cedazo que separa o tamiza las moléculas en función de su tamaño.
3.5 Tipos de electrofóresis
Las proteínas son moléculas cuya carga neta depende del contenido de una serie de aminoácidos (fundamentalmente ácido glutámico, ácido aspártico, lisina, arginina e histidina) y del grado de ionización de éstos al pH considerado (Fig. 10 ).
Fig. 10 Principales aminoácidos responsables de la carga neta de una proteína, dependiendo del pH.
En los soportes no restrictivos (en los que el entramado no interfiere en la migración, ya que el tamaño de las proteínas es muy pequeño en comparación con el tamaño de poro del soporte), la separación depende de la densidad de carga de las moléculas y, así, cuanto mayor sea la densidad, mayor será la velocidad de migración en un campo eléctrico hacia el polo que determine su carga neta.
La primera etapa del proceso es la aplicación de la muestra. En papel o acetato de celulosa, esto se puede efectuar de forma puntual (permite el análisis de varias muestras simultáneamente en pequeñas cantidades) o longitudinalmente (permite el estudio de una sola muestra pero en mayor cantidad). La muestra se aplica disuelta en el tampón de electroforesis, del que está impregnado el soporte y que se encuentra en los reservorios de la cubeta, y se deposita en una pequeña zona, lo más estrecha posible, en el centro o en un extremo del soporte (si se conoce cuál va a ser la dirección
de desplazamiento de la misma) y de forma perpendicular a la dirección del campo eléctrico. Conviene evitar la proximidad de los bordes del papel, ya que allí el campo eléctrico no es homogéneo y se distorsionan las bandas según avanzan. El volumen que se aplica suele ser inferior a 10 µL y si se necesitan mayores volúmenes porque la muestra se encuentre muy diluida, pueden hacerse aplicaciones sucesivas sobre la misma zona, dejando secar entre aplicación y aplicación. Es necesario humedecer el soporte (papel o acetato de celulosa) para que sea conductor; para ello, se impregna el soporte de tampón de electroforesis por ambos extremos y de forma simultánea para que por capilaridad se desplace hacia la zona de aplicación de la muestra.
En los geles de agarosa, se perfora el gel con ayuda de un troquel o una pipeta de diámetro adecuado y se elimina esa porción por succión. La perforación puede ser cilíndrica o rectangular, dependiendo del número y cantidad de muestra a analizar y la muestra se deposita en el orificio practicado sin que llegue a rebosar. En este caso, el tampón está embebido en el soporte (agarosa).
En todos los casos, la zona de aplicación debe ser lo más estrecha posible, para aumentar la resolución y evitar solapamientos entre bandas que migren en posiciones cercanas.
La electroforesis termina cuando se haya producido la máxima separación de los componentes de la muestra, pero sin sobrepasar los límites del soporte. Para evitar que se sobrepasen estos límites, se utilizan los marcadores electroforéticos que son moléculas coloreadas con una movilidad electroforética superior a cualquier componente de la muestra (poseen elevada carga respecto a su tamaño). Entre los marcadores más utilizados se encuentran la dinitrofenil-lisina (DNP-Lys) y el azul de bromofenol.
Una vez acabada la electroforesis, se procede a la etapa de tinción. El soporte se retira de la cubeta y se sumerge en un recipiente que contiene una disolución de un colorante que se une de manera específica a los componentes de la muestra y que precipita a los componentes separados en la posición en la que se encuentren. Las disoluciones más utilizadas en el caso de proteínas son el Negro Amidón al 1% (p/v) en ácido acético y el Azul de Coomassie al 0.1% (p/v) en metanol/agua/ácido acético (9:9:2 v/v/v).
Si la electroforesis se pretende desarrollar a escala preparativa, ha de utilizarse un papel de mayor grosor (175 gr/cm2), en lugar del utilizado en la electroforesis analítica (85-100 gr/cm2; 0.15mm de espesor), lo que permite la aplicación de una mayor cantidad de muestra (50-100µL).
3.5.1 Inmunoelectrofóresis
Es una combinación de una electroforesis en geles de agarosa seguida de una inmunodifusión (Fig. 11). En la primera parte, se realiza una aplicación puntual de la muestra, por lo que al final las distintas proteínas estarán distribuidas a lo largo del gel según el eje de migración. Acabada la electroforesis, y sin efectuar la tinción, se practica en el gel un canal (“trinchera”) paralelo a la dirección de migración con un bisturí de doble hoja (la separación de las hojas determina la anchura de la trinchera) en el que se
Los geles se mantienen así a temperatura ambiente (20-22°C) durante 24-48 horas. Los anticuerpos y las proteínas (que actúan como antígenos) difunden, y si se encuentran en la proporción adecuada, producen complejos antígeno-anticuerpo insolubles que precipitan y aparecen en el gel como bandas elipsoidales.
Estos complejos solamente se producen cuando ambos compuestos se hallan en lo que se conoce como relación de equivalencia y que no son idénticas para todas las proteínas presentes en la muestra; por eso, deben determinarse en experimentos preliminares las cantidades idóneas de antisuero y de la muestra, así como las distancias entre el pocillo de aplicación de la muestra y la trinchera, ya que si las distancias son muy pequeñas, el antígeno (las proteínas) difunde rápidamente y puede no formarse el precipitado, y si la distancia es mayor de la idónea, hay que emplear mayor cantidad de antisuero y la duración del proceso se alarga.
Una vez formadas las bandas de precipitación, el gel puede lavarse para eliminar las proteínas que no hayan inmunoprecipitado y, posteriormente, teñirse como se ha descrito anteriormente. Cada proteína de la muestra produce una banda de precipitación independiente, por lo que es posible identificar el número de constituyentes de la muestra que son reconocidos por los anticuerpos.
La gran especificidad y sensibilidad de las reacciones de precipitación, permite diferenciar substancias con movilidades electroforéticas idénticas y detectar componentes que se encuentren en concentraciones mínimas (µg).
Fig. 11 Fases de una inmunoelectroforesis (IEF).
El número de bandas observado en una IEF debe entenderse como el número mínimo de componentes presentes, es decir, puede haber más componentes que no sean detectados por el antisuero empleado o que no hayan alcanzado la relación de equivalencia antígeno-anticuerpo adecuada.
La IEF es una técnica principalmente cualitativa, que se desarrolla en condiciones nativas y es especialmente apropiada para el análisis de líquidos fisiológicos y extractos celulares. Permite identificar substancias en mezclas muy complejas y en concentraciones muy bajas. Sin embargo, requiere que dichas substancias sean inmunogénicas y depende de los anticuerpos utilizados, por lo que es difícil de estandarizar.
3.5.2 Electrofóresis en gel de poliacrilamida (PAGE)
La poliacrilamida es un soporte empleado frecuentemente en electroforesis en gel, es químicamente inerte, de propiedades uniformes, capaz de ser preparado de forma rápida y reproducible. Forma, además, geles transparentes con estabilidad mecánica, insolubles en agua, relativamente no iónicos y que permiten buena visualización de las bandas durante tiempo prolongado. Además tiene la ventaja de que variando la concentración de polímeros, se puede modificar de manera controlada el tamaño del poro.3
3.5.2.1 Formación del gel de poliacrilamida
Los geles de poliacrilamida se forman por la polimerización vinílica del monómero acrilamida y del monómero entrecruzador N, N'-metilen-bis-acrilamida (Fig. 12). La polimerización se inicia con la formación de radicales libres del monómero, que se producen por radicales libres de oxígeno, por causa de la acción de iones persulfato. Las aminas terciarias como el N, N, N, N´-tetrametilen-diamina (TEMED) se emplean como catalizadores de esta reacción, porque causan la formación de radicales libres del persulfato.Esta reacción es fuertemente inhibida por altos niveles de oxígeno, por lo que la solución debe ser desgasificada para lograr una formación de gel reproducible. Hay muchos factores que desempeñan una función importante en la separación electroforética, como son pH, fuerza iónica, gradiente de potencial, tiempo de corrida, concentraciones de acrilamida y bis-acrilamida, etc. Las condiciones óptimas de una buena separación, en la práctica se determinan experimentalmente, con el análisis de cómo influyen los diferentes factores en la electroforesis en cuestión. La naturaleza de la muestra sirve de guía para alcanzar las condiciones en la que se deben obtener los mejores resultados.
Durante la polimerización del gel a temperaturas inferiores a 17 ºC, la iniciación del control catalítico y el tiempo de elongación de la cadena comienzan a ser diferencialmente controlables.
Fig. 12 Estructura de la acrilamida, bisacrilamida y poliacrilamida
acrilamida (% C) representa el porcentaje de este monómero en el gel y determina el grado de entrecruzamiento.
La estructura del gel comienza a ser evidente a 4 % T; 0,2-5 % C.Los factores que gobiernan la talla del poro del gel son complicados, pero en general el tamaño del poro disminuye con el incremento del % T. Las proporciones en que ambas se encuentran determinan las propiedades físicas del gel como su densidad, elasticidad, resistencia mecánica y el tamaño del poro. En general se recomiendan valores de T de 5 a 15 % y de C de 2 a 4 %. Para separar moléculas por tamaño, es necesario tomar en cuenta la
relación entre el poro efectivo del medio y el tamaño de la molécula que se pretende separar. Si el poro del medio es significativamente mayor que la molécula, la separación electroforética será sobre la base de diferencias de carga y el tamizaje molecular será mínimo. Al aplicar muestras biológicas en un gel con gradiente de acrilamida, todas las macromoléculas comienzan su migración a bajo porcentaje y en la medida en que avanzan se encuentran con poros más pequeños que retardan su movimiento. Las moléculas menores comienzan a tener alta fricción cuando los poros son más pequeños, mientras que las grandes comienzan la fricción en los poros de mayor tamaño.
Al polimerizar la acrilamida, adquiere la forma del recipiente, por lo que es necesario un molde para preparar el gel; los hay de dos tipos:
• Tubo. Consiste en un tubo de vidrio de dimensiones variables, aunque normalmente es de 15-20 cm de largo × 0.5-0.8 cm de diámetro interno, abierto por los extremos. Se tapa el orificio inferior y se rellena con la disolución de polimerización sobre la que se deposita una pequeña cantidad de butanol (con esto se evita que al polimerizar el gel forme menisco y se excluye el oxígeno que interfiere en la polimerización). Una vez formado el gel, se elimina el butanol y se retira la tapa inferior del tubo. En la actualidad, la utilización de PAGE en tubo ha quedado restringida a la primera dimensión en electroforesis bidimensionales, PAGE preparativa y algunos casos muy específicos de análisis de proteínas radioactivas.
• Placa. Es la forma más habitual en la que se desarrolla la PAGE. Puede llevarse a cabo en posición horizontal o vertical (dependiendo del tipo de cubeta empleada), aunque lo más habitual (sobre todo para la separación de proteínas) es el modo vertical (Fig. 13). Si se aumenta la longitud del gel, aumenta la resolución de la electroforesis, aunque también se incrementa su duración. Asimismo, cuanto mayor sea la anchura del gel, mayor será el número de pocillos y, por lo tanto, el de muestras que se pueden analizar simultáneamente y en idénticas condiciones. El espesor del gel y las dimensiones de los pocillos viene determinado por el grosor de los espaciadores y el tamaño del peine determina la cantidad de muestra que puede aplicarse.
Una modalidad de la electroforesis vertical es la realizada con geles en gradiente en los que la concentración de acrilamida (%T) aumenta progresivamente desde la parte superior del gel hasta la inferior, es decir, el tamaño de poro decrece de forma inversa. Este gradiente de concentración de acrilamida puede ser lineal o no (cóncavo, en pasos, etc.), aunque los primeros son los más utilizados. Con estos geles el intervalo de tamaños de proteínas que pueden separarse se incrementa considerablemente frente a los geles homogéneos y presentan una mayor resolución. Además, las moléculas de la
parte delantera de la banda se frenan más (encuentran antes los poros más pequeños) que las moléculas de la parte trasera, con lo que las bandas se estrechan, concentrándose sobre su parte delantera, produciendo bandas muy finas y con una gran resolución.
En la cubeta, el tampón del reservorio superior cubre el gel y los pocillos en los que se ha de cargar la muestra. Con el fin de que ésta, disuelta en el mismo tampón, no difunda al depositarla en los pocillos, se le puede añadir un compuesto que aumente su densidad (normalmente, glicerol o sacarosa). El volumen de muestra que puede aplicarse a cada pocillo depende del tamaño de la propia muestra y del pocillo, pero oscila entre 10- 100µL con un máximo de 200µL. En el tampón de la muestra, también se añade el marcador electroforético (el más utilizado es el azul de bromofenol) para poder determinar el final del proceso.
Fig. 13 Preparación del gel para una electroforesis en placa. Elementos para ensamblar el molde. Los espaciadores (sujetados con pinzas de presion) colocados sobre los cristales forman el molde. Adición de la
solución de monómeros. Colocación del peine en la parte superior. El gel formado presenta los pocillos donde aplicar la muestra. Las dimensiones habituales de los geles son: 10-20 cm (L) x 10-15 cm (A) x 0.5-1.5
mm (E).
3.5.2.2 Tipos de monómeros
La bis-acrilamida es el agente entrecruzador más comúnmente empleado en este tipo de electroforesis. O Gaal et al. (1984), plantearon que la bis-acrilamida puede actuar como terminador de la cadena en el proceso de polimerización y concentraciones altas pueden disminuir el tamaño de poro máximo de gel.
Se han reportado otros agentes entrecruzadores como: la N, N´-diallitartar diamina (DATD) que da un tamaño de poro mayor que el obtenido con bis-acrilamida; la N, NC-bisacrililcistamina (BAC) cuyo gel resultante se une por los grupos bisulfuro, lo que hace que pueda disolverse en soluciones de reactivos tiólicos yel N,N´-(1,2- dihidroxietileno) bis-acrilamida o DHEBA forma geles de poros altamente hidrofílicos. 3.5.2.3 Catalizadores empleados en la formación del gel de poliacrilamida
• Persulfato de amonio y 3-dimetilamino propio-nitrilo (DMAPN).
• Peróxido de hidrógeno, sulfato de hierro y ácido ascórbico.
La polimerización no ocurre a bajo pH, ya que requiere radicales de monómeros libres formados por catálisis básica de radicales oxígeno del persulfato.
La fotopolimerización con riboflavina no es inhibida por el oxígeno; sin embargo, en ambos casos el TEMED actúa como agente reductor suave y acelera la polimerización.
3.5.2.4 Sistemas de tampón que se emplean en la electroforesis en geles de poliacrilamida
La fuerza iónica (m) determina el potencial electrocinético ya que reduce la carga neta de los grupos con cargas efectivas. Se ha determinado que la movilidad de las partículas cargadas es inversamente proporcional a la raíz cuadrada de la fuerza iónica, a baja m se eleva la velocidad de migración y es menor la difusión, de manera que la zona de separación es más ancha y mayor la resolución.1 Con el aumento de la
m, se incrementa el desprendimiento de calor y la evaporación. En la electroforesis, los efectos de absorción de agua, no-homogeneidad del material, intercambio iónico con grupos cargados del soporte y electroendósmosis, pueden influir sobre la movilidad y la calidad de la separación. La electroendósmosis generalmente ocurre porque grupos cargados del soporte se ionizan en soluciones tampón neutras o ácidas y los contraiones libres hidratados.
(H 3O+) migran hacia el cátodo, esto provoca un movimiento relativo del solvente
respecto al soporte sólido y que las moléculas no cargadas sean transportadas hacia el cátodo a pesar de no tener grupos ionizados.
La electroforesis en geles de poliacrilamida puede realizarse en el rango de pH de 2 a 11, sin embargo la desaminación de las proteínas o las reacciones hidrolíticas pueden ser severas a valores de pH inferiores a 3 y superiores de 10. La mayoría de las proteínas con puntos isoeléctricos comprendidos entre pH 4 y 7,5, son separadas en geles con pH entre 8 y 9.
La fuerza iónica del sistema tampón debe mantenerse a un nivel adecuado para garantizar la solubilidad de la muestra y suficiente capacidad amortiguadora. Es usual utilizar concentraciones de tampón en un rango entre 0,025 y 0,1 mol/L, pero pueden emplearse concentraciones sobre 0,5 mol/L en sistemas fuertementes ácidos, pues a bajos valores de pH muchos ácidos débiles (que son los más empleados) están débilmente ionizados y es necesaria una alta concentración para obtener la adecuada capacidad amortiguadora.
3.5.2.5 Formatos de la PAGE
Existen 3 formas diferentes de realizar electroforesis en geles de poliacrilamida: lámina vertical,varilla cilíndrica y lámina horizontal.
Los geles más finos son más económicos porque emplean menos reactivos y pueden ser eficientemente refrigerados durante la corrida, por lo tanto pueden ser corridos a mayor voltaje, lográndose así una alta resolución en corto tiempo. Los
tiempos de tinción y destinción son menores también porque la difusión es muy rápida; sin embargo como el gel es tan fino es más propenso a perturbaciones y problemas en la polimerización.
Se ha planteado que la resolución de las moléculas generalmente aumenta con la disminución del grosor del gel.
3.5.2.6 PAGE en condiciones no desnaturalizantes
La modalidad más sencilla es la descrita en apartados anteriores en las que la muestra se carga directamente en el gel en el cual se va a producir la separación, por lo tanto, la concentración del gel es uniforme y hay un único tampón. La PAGE se desarrolla en condiciones en las que no se altera la conformación nativa de las proteínas separadas, por lo que finalizada la electroforesis, pueden realizarse estudios de funcionalidad de dichas proteínas separadas (actividad enzimática, capacidad de unión de anticuerpos, unión a receptores, etc.).
Otra modalidad de electroforesis no desnaturalizante es aquella en la que el tampón presente en los reservorios es diferente al que impregna el gel, el cual tampoco es homogéneo, ya que, en realidad, hay dos geles diferentes en uno solo: una zona de resolución (donde tiene lugar la separación de las proteínas) que se polimeriza sin colocar el peine (por lo que la parte superior presenta un frente plano) y otra pequeña zona de concentración de 1-3 cm, que se polimeriza sobre la anterior (quedan fundidas), que contiene los pocillos de aplicación de la muestra y cuya finalidad es concentrar la muestra en la zona de contacto con la zona de resolución (Fig 14).
Este hecho es debido a que la zona de concentración tiene un tamaño de poro muy grande (2.5-3.0%T), por lo que no es restrictiva frente al de la zona de resolución cuyo tamaño de poro sí es restrictivo.
Fig. 14 PAGE en condiciones no desnaturalizantes en sistemas de tampón discontinuo.
3.5.2.7 PAGE en condiciones desnaturalizantes
En presencia de algunos compuestos químicos, las proteínas pierden su estructura nativa; tales compuestos, llamados agentes desnaturalizantes, producen el desplegamiento de la proteína que queda, así, sin la organización tridimensional característica de su funcionalidad biológica.
En algunas proteínas hay puentes disulfuro entre los residuos de Cys (para formar cistinas) de una misma cadena polipeptídica (puentes intracatenarios) o de diferentes
Estos puentes se pueden romper mediante tratamiento con determinados agentes reductores, como por ejemplo, el ß-mercaptoetanol (ß-ME) o el ditiotreitol (DTT).
Otros agentes desnaturalizantes de proteínas, son la urea y determinados detergentes. La urea interfiere con las reacciones hidrofóbicas de las proteínas y debe incluirse en el tampón de la muestra y en todos los que se empleen para la preparación de los geles; las principales aplicaciones de la urea es en la separación de las histonas, así como de proteínas nucleares y ribosomales (ya que tienen mucha tendencia a agregar y son insolubles) y para el análisis conformacional de proteínas (mediante geles con gradientes transversales de urea).
Los detergentes afectan a la estructura nativa de las proteínas y a las interacciones con otras moléculas (proteínas, lípidos, etc.), ya que las interacciones hidrofóbicas de las proteínas son sustituidas por interacciones detergentes-proteína. Existen tres tipos principales de detergentes:
• Detergentes no iónicos. Son débilmente desnaturalizantes y no alteran la carga de las proteínas a las que se unen; se pueden utilizar en geles con urea y en electroenfoque. Los más empleados son el Triton X-100 y el Octilglucósido, particularmente para solubilizar proteínas de membrana. Se utilizan a concentraciones de 0.1-3.0% (p/v) y deben incluirse en el tampón de la muestra y en el del gel.
• Detergentes iónicos. Pueden tener carga positiva (catiónicos) que se usan para la separación de proteínas muy ácidas o muy básicas; el más utilizado es el cetiltrimetilamonio (CTAB). Otros poseen carga negativa y un fuerte carácter desnaturalizante; el más empleado es el dodecilsulfato sódico o lauril sulfato sódico (SDS).
• Detergentes anfóteros. Son débilmente desnaturalizantes y no afectan a la carga de las proteínas; algunos, como el 3-(cloroamido propil)-dimetilamonio-1-propanosulfato (CHAPS) solubilizan muy bien las proteínas de membrana. Son compatibles con la utilización de urea y su uso es frecuente como alternativa a los detergentes no iónicos.
3.5.2.8 PAGE-SDS
Permite el cálculo de parámetros moleculares (al contrario que el resto de los tipos de electroforesis), pues los complejos SDSproteína se separan estrictamente según su tamaño molecular. El SDS interacciona con las proteínas formando complejos de características comunes independientemente de las de cada proteína.
Las proteínas unen una molécula de SDS por cada dos aminoácidos, lo que implica que las cargas propias de las proteínas quedan enmascaradas o anuladas; asimismo, la molécula de SDS proporciona una carga negativa, por lo que los complejos SDS-proteína están cargados negativamente de forma uniforme (la carga por unidad de masa es prácticamente constante para todos los complejos).
Como ya se ha comentado, la movilidad electroforética en una PAGE es función del tamaño y de la carga por unidad de masa; como ésta es constante para todos los
complejos SDS-proteína (que, además, tienen la misma forma elipsoide), esta movilidad es solamente función de la masa molecular, es decir, cuanto menor sea la masa molecular de la proteína, mayor será la movilidad de la misma y viceversa.
En resumen, la SDS-PAGE es la electroforesis más utilizada para el análisis de proteínas debido a:
• La gran mayoría de las proteínas son solubles en SDS.
• Todos los complejos SDS-proteína tienen carga negativa y migran, por lo tanto, en el mismo sentido.
• Su densidad de carga es muy elevada, por lo que su velocidad de migración
también lo es y las electroforesis son muy rápidas.
• La separación depende de un parámetro físico-químico, como es la masa
molecular, que se puede calcular.
• Los complejos SDS-proteína se tiñen fácilmente.
La preparación de la muestra es de la máxima importancia para asegurar que todo lo comentado anteriormente se cumple. Al tampón en el que va disuelta la muestra (Tris HCl; 0.05M, pH = 6.8) se añade un exceso de SDS (2% p/v); para facilitar la unión del SDS a las proteínas, la muestra se calienta a 100°C durante al menos 3-5 minutos y, opcionalmente, se añade ß-ME (5% v/v) ó DTT (20 mM) si se requieren condiciones reductoras. Para incrementar la densidad de la disolución de la muestra, se añade glicerol o sacarosa al 10% (p/v) y como marcador azul de bromofenol al 0.001% (p/v). La cantidad de muestra que se añade depende de la sensibilidad de la tinción posterior que se vaya a utilizar, pero como regla general y para geles de 20×20 cm de 1.5mm de espesor y tinción con azul de Coomassie, se suele añadir entre 1-10µg de muestra (más de 100µg de proteína supone una sobrecarga del gel).
El SDS debe incluirse en el tampón de los reservorios, en los de los geles (de concentración y de resolución) y en el de la muestra para mantener las condiciones desnaturalizantes. La PAGE-SDS puede realizarse en condiciones reductoras o no reductoras; la ausencia de reductores se traduce en que si las proteínas poseen puentes disulfuro, el SDS sólo producirá una desorganización parcial de la estructura (Fig. 15). Si son dos o más las cadenas unidas por puentes disulfuro intercatenarios, en presencia de SDS, quedarán más o menos desplegados en función de la posición de los puentes disulfuros (Fig. 16).
Fig. 15 Efectodel SDS y del DTT en la movilidad electroforética de proteínas monoméricas. En una proteína nativa de 25 kDa, carente de puentes disulfuro, el tratamiento con SDS ( ) ó SDS+DTT ( ) producen idéntico resultado. La proteína con un puente disulfuro intracatenario, en presencia de SDS se desnaturaliza parcialmente, manteniendo sin desplegar la zona que abarca el disulfuro. El tratamiento con
Fig. 16 Efecto del SDS y del DTT en la movilidad electroforética de proteínas oligoméricas.
Una vez finalizada la PAGE, se separa el gel de las placas de vidrio haciendo palanca con una espátula y se visualiza con un colorante; el más utilizado es el azul de Coomassie con el que se pueden visualizar 0.1-0.5 µg de proteína por banda. Otro método de tinción es con sales de plata, que tiene como principal ventaja su elevada sensibilidad (hasta 0.1ng de proteína por banda), aunque tiene como desventajas que es muy laboriosa y cara, presenta elevado background, baja reproducibilidad, algunas proteínas no se tiñen y, sobre todo, no es totalmente específico de proteínas, ya que algunos lipopolisacáridos, ácidos nucleicos y polisacáridos también se tiñen.
Un método de sensibilidad comparable a la tinción con sales de plata, emplea compuestos fluorescentes que se unen específicamente a las proteínas (la unión puede realizarse antes o después de la electroforesis), como el cloruro de dansilo (detecta hasta 10ng de proteína por banda), la fluorescamina (detecta hasta 3-5ng de proteína por banda) y el MDPF (2-metoxi-2,4-difenil-3(2H) furanona; detecta hasta 1ng de proteína por banda).
número mínimo de componentes (bandas) de cada muestra. Cada banda se caracteriza por su movilidad electroforética relativa (“Ur”).
Ur = Lmuestra/Lmarcador
donde:
Lmuestra = Longitud recorrida por la muestra
Lmarcador = Longitud recorrida por el marcador
La PAGE es un criterio de pureza negativo, es decir, permite saber si una muestra no es homogénea (porque aparecen varias bandas en un gel) pero no permite establecer que sea homogénea (puede haber varias proteínas que tengan la misma movilidad electroforética y aparecerían como una sola banda).
En las condiciones de la SDS-PAGE, si se representan los valores de logaritmo del peso molecular (logM) frente a la movilidad electroforética (Ur) de un conjunto de proteínas, se obtiene una relación lineal (Fig. 17). Normalmente, se utiliza un conjunto de proteínas de peso molecular conocido (marcadores de peso molecular) que se someten a SDS-PAGE en el mismo gel que se analizan las proteínas cuyos peso molecular se desea conocer.
Fig. 17 Cálculo de pesos moleculares de proteínas por SDS-PAGE
Es importante señalar que la relación lineal entre logM y Ur se mantiene para una concentración dada de poliacrilamida (%T) y sólo en un corto intervalo de peso molecular. De forma general, en geles del 15%T la relación lineal es válida para proteínas comprendidas entre 12 y 45 kDa; en geles del 10%T, el intervalo lineal va entre 15 y 70 kDa, y en los del 5%T, entre 25 y 200 kDa.
Hay proteínas con un comportamiento anómalo en SDS-PAGE; en las glicoproteínas y las lipoproteínas, que llevan unidos azúcares o lípidos, la parte no proteica no une SDS y puede impedir el acceso del mismo a la proteína. Por ello, las glicoproteínas y lipoproteínas unen menos SDS que la mayoría de las proteínas; esto hace que la relación carga/tamaño sea menor y, por lo tanto, tengan menor movilidad electroforética y se comporten como si tuvieran mayor tamaño.
3.5.3 Electrofóresis en geles de gradientes
El uso de geles de poliacrilamida que tienen un gradiente creciente de concentración (Fig. 18) de acrilamida + bisacrilamida, y en consecuencia un gradiente decreciente en el tamaño del poro, pueden tener ventajas sobre los geles de concentraciones uniformes de acrilamida. En un gel en gradiente la proteína migra hasta alcanzar una zona donde el tamaño de poro impida cualquier avance. Una vez se alcanza el limite del poro no se produce una migración apreciable aunque no se detiene completamente. Una de las ventajas de este tipo de geles es que resuelve mejor las
bandas pues las concentra en regiones mas estrechas, además de incrementar el rango de pesos moleculares que se pueden resolver en un mismo gel comparado con los de una concentración fija.
Fig. 18 Electroforesis en gel con gradiente. 3.5.4 Electroforesis en geles de agarosa
La agarosa es un polisacárido (originalmente obtenido de algas, como el agar-agar, pero de composición homogénea), cuyas disoluciones (típicamente de 0.5 a 2 %) poseen la propiedad de permanecer liquidas por encima de 50 °C y formar un gel, semisólido al enfriarse. Este gel esta constituido por una matriz o trama tridimensional de fibras poliméricas embebida en gran cantidad de medio líquido, que retarda el paso de las moléculas, se usa usualmente para separar moléculas grandes de alrededor 20.000 nucleótidos.
3.5.5 Electrofóresis capilar
La electroforesis capilar (Fig. 19) se basa en los mismos principios de las técnicas electroforeticas convencionales, pero utiliza condiciones y tecnología distinta que nos permiten obtener una serie de ventajas al respecto. Esta separación de péptidos realizada sobre un capilar de silica fundida a potenciales elevados 20 a 30 Kv en un campo de 400 a 500 v/cm refrigerados por aire. La corriente electroendosmótica (FEO) generada por los grupos silanol de la superficie interna del capilar da como resultado una corriente plana del frente del líquido que contrasta con el frente parabólico de la cromatografía líquida de alta resolución. La ventaja de esta técnica es que el capilar de silica fundida que generalmente se cubre con una capa de polimina para darle mayor rigidez y resistencia, tiene una ventaja a través de ella que permite el pasaje de la luz UV de tal
manera que la visualización es on-line. Con esta técnica descrita es posible separar cationes, aniones, proteínas,
Fig. 19 Electroforesis capilar 3.5.6 Enfoque isoeléctrico
Es un tipo particular de electroforesis en la que los compuestos anfóteros se separan según su punto isoeléctrico (pI; pH al cual la carga neta de la proteína es nula) en un gradiente continuo de pH.
Fig. 20 Curva de titulación de una proteína. Representación de la carga neta (Q) de una proteína en función del pH.
En todos los métodos electroforéticos descritos anteriormente, la difusión es un fenómeno con efectos negativos, que tiende a ensanchar las bandas, disminuyendo la resolución. En el EEF el efecto de la difusión es mínimo y por ello posee una enorme resolución, pudiendo llegar a separar proteínas que difieran en 0.001 unidades de pI. Esto se debe a que si una proteína focalizada en su pI se desplazase por difusión, adquiriría carga (positiva o negativa según hacia el polo que difundiera) y por efecto del campo eléctrico volvería a la zona de su pI; esto se llama efecto focalizante del EEF y es el responsable de su enorme resolución. Además, el EEF aumenta su resolución al disminuir el intervalo de gradiente de pH.
Por todo esto, el disponer de un gradiente estable de pH es lo esencial del EEF; para ello, se emplean compuestos anfóteros de bajo peso molecular llamados anfolitos portadores, que son pequeñas poliaminas (alrededor de 750 kDa) con abundantes
La carga neta de una proteína
es función del pH:
pH>pI Carga nula negativa
pH=pI Carga neta nula (
Fig. 20)
grupos ácidos y básicos, con un pI que abarca desde 2.5 hasta 11.0, con gran capacidad de tamponación cerca de su pI y con una gran solubilidad y conductividad.
Una disolución de una mezcla de estos anfolitos tendrán un pH próximo al promedio de los pIs. Si esta disolución se emplea para la preparación de un gel de poliacrilamida, al aplicar una diferencia de potencial cada molécula de anfolito migrará hacia uno u otro polo en función de su carga, hasta alcanzar la zona de su pI. Cuando se alcanza el equilibrio queda formado un gradiente de pH a lo largo del gel. Si, debido a la difusión, los anfolitos abandonasen la zona de su pI, adquirirían carga y experimentarían el efecto focalizante mencionado anteriormente.
Los gradientes de pH generados en algunos soportes, como los geles de poliacrilamida, muestran el fenómeno denominado deriva catódica, que consiste en que el gradiente se hace inestable con el tiempo y se desplaza, junto con las proteínas, hacia el cátodo; esto se debe, fundamentalmente, al flujo electroendosmótico. La deriva catódica puede evitarse variando la naturaleza química del gel (se usan derivados de acrilamida, como la 3-dimetilaminopropil metacrilamida) o utilizando gradientes de pH inmovilizados (que se consigue copolimerizando con la acrilamida los compuestos químicos que establecerán el gradiente, por lo que las moléculas que forman el gradiente están fijas sobre las propias fibras de poliacrilamida).
La variedad más utilizada de EEF es la analítica. El gel se prepara a partir de una disolución de acrilamida (3-5%T para facilitar la movilidad) y bisacrilamida en agua, a la que se añaden los anfolitos. La preparación del gel es totalmente análoga a la de PAGE, aunque también puede llevarse a cabo en cubetas horizontales, en cuyo caso los geles son de muy poco grosor (<0.5 mm) y se polimerizan sobre láminas de plástico tratadas especialmente para que se adhieran al gel.
El EEF puede llevarse a cabo en condiciones que mantengan la estructura nativa de las proteínas o en condiciones desnaturalizantes, incorporando, además de los anfolitos, urea (8M) o detergentes ni iónicos o anfóteros (pero nunca detergentes iónicos como el SDS).
Si el EEF se va a desarrollar en un gel con un gradiente de pH inmovilizado, se utiliza un formador de gradiente (sistema de vasos comunicantes) y dos disoluciones con distinta densidad (una más densa de carácter ácido, por lo que quedará en la parte inferior del gel y otra más básica de menor densidad que quedará en la parte superior del gel).
El desarrollo del EEF es más complejo que el de la PAGE, ya que se utilizan voltajes variables (ya que según se va formando el gradiente, los anfolitos van perdiendo carga hasta llegar a su pI, con lo que se reduce la conductividad del medio); en el EEF se necesitan fuentes de alimentación capaces de generar 3.000V, para proporcionar intensidades constantes del orden de 50-150mA. Estos voltajes tan elevados lleva asociado un importante incremento de temperatura, por lo que el soporte debe estar refrigerado a 4°C o alrededor de 10°C si se utilizan geles con urea (ya que la urea precipita a 4°C).
vez corrido el gel, se trocea el carril III y cada segmento (de 1-2 mm) se introduce en 1mL de agua, determinándose su pH. Finalmente, se representa el pH de cada fracción, frente a su posición en gel. La distancia migrada por la muestra (X) se interpola en la recta obtenida, determinándose así su pH.
Fig. 21 Determinación del punto isoeléctrico de una muestra.
Hay que volver a destacar, una vez más, que el EEF es un criterio de pureza negativo, es decir, varias bandas indican que la muestra es heterogénea, pero la aparición de una única banda no permite afirmar que la muestra sea homogénea, ya que pueden coexistir proteínas diferentes con igual pI; no obstante, cuanto menor sea el gradiente de pH utilizado, mayor será la probabilidad de que al aparecer una banda, la muestra sea homogénea.
3.5.7 Electrofóresis bidimensional
Es una sucesión de dos electroforesis distintas (o en distintas condiciones) realizadas sobre una misma muestra. En la primera de ellas (primera dimensión) se separan los componentes de la muestra según un criterio (carga, tamaño o pI), y en la segunda (segunda dimensión) según un parámetro distinto del anterior. De esta manera, se combinan dos modos de separación diferentes y se consigue el máximo de resolución posible mediante técnicas electroforéticas.
La primera dimensión puede llevarse a cabo, por ejemplo, en condiciones no desnaturalizantes y la segunda en condiciones desnaturalizantes; las proteínas ribosomales se separan en un gel discontinuo en la primera dimensión, seguido por otro continuo en la segunda, y ambos en presencia de urea; las histonas se separan en geles con urea y ácido en la primera dimensión y utilizando tritón/ácido/urea en la segunda.
