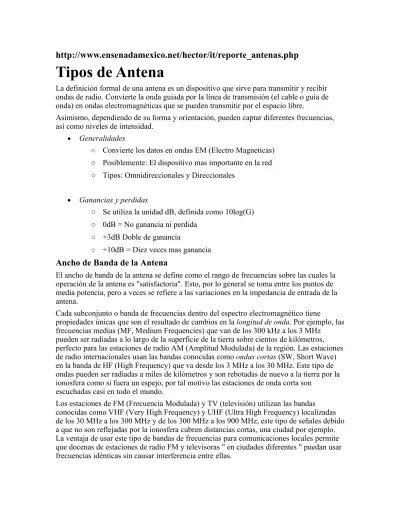

Tipos de Antena
La definición formal de una antena es un dispositivo que sirve para transmitir y recibir ondas de radio. Convierte la onda guiada por la línea de transmisión (el cable o guía de onda) en ondas electromagnéticas que se pueden transmitir por el espacio libre.
Asimismo, dependiendo de su forma y orientación, pueden captar diferentes frecuencias, así como niveles de intensidad.
• Generalidades
○ Convierte los datos en ondas EM (Electro Magneticas) ○ Posiblemente: El dispositivo mas importante en la red ○ Tipos: Omnidireccionales y Direccionales
• Ganancias y perdidas
○ Se utiliza la unidad dB, definida como 10log(G) ○ 0dB = No ganancia ni perdida
○ +3dB Doble de ganancia
○ +10dB = Diez veces mas ganancia
Ancho de Banda de la Antena
El ancho de banda de la antena se define como el rango de frecuencias sobre las cuales la operación de la antena es "satisfactoria". Esto, por lo general se toma entre los puntos de media potencia, pero a veces se refiere a las variaciones en la impedancia de entrada de la antena.
Cada subconjunto o banda de frecuencias dentro del espectro electromagnético tiene
propiedades únicas que son el resultado de cambios en la longitud de onda. Por ejemplo, las frecuencias medias (MF, Medium Frequencies) que van de los 300 kHz a los 3 MHz
pueden ser radiadas a lo largo de la superficie de la tierra sobre cientos de kilómetros, perfecto para las estaciones de radio AM (Amplitud Modulada) de la región. Las estaciones de radio internacionales usan las bandas conocidas como ondas cortas (SW, Short Wave) en la banda de HF (High Frequency) que va desde los 3 MHz a los 30 MHz. Este tipo de ondas pueden ser radiadas a miles de kilómetros y son rebotadas de nuevo a la tierra por la ionosfera como si fuera un espejo, por tal motivo las estaciones de onda corta son
escuchadas casi en todo el mundo.
Los estaciones de FM (Frecuencia Modulada) y TV (televisión) utilizan las bandas conocidas como VHF (Very High Frequency) y UHF (Ultra High Frequency) localizadas de los 30 MHz a los 300 MHz y de los 300 MHz a los 900 MHz, este tipo de señales debido a que no son reflejadas por la ionosfera cubren distancias cortas, una ciudad por ejemplo. La ventaja de usar este tipo de bandas de frecuencias para comunicaciones locales permite que docenas de estaciones de radio FM y televisoras " en ciudades diferentes " puedan usar frecuencias idénticas sin causar interferencia entre ellas.
Espectro electromagnético
Banda Significado Rango de Frecuencias Servicios
VLF Very Low
Frequency 3 kHz - 30 kHz Conducción de electricidad
LF Low Frequency 30 kHz - 300 kHz Conducción de
electricidad, navegación marítima, control de tráfico aéreo
MF Medium Frequency 300 kHz - 3 MHz Radio AM
HF High Frequency 3 MHz - 30 MHz Radio SW
VHF Very High
Frequency 30 MHz - 300 MHz Radio FM, TV, radio dos vías
UHF Ultra High
Frequency 300 MHz - 3 GHz TV UHF, telefonía celular, WLL, comunicaciones móviles
SHF Super High
Frequency 3 GHz - 30 GHz Servicios por Satélite y microondas, MMDS, LMDS
EHF Extremely High
Frequency 30 GHz en adelante LMDS
Infrarojo 3 x 1012 - 4.3 x 1014 Hz WPANs
Luz visible 4.3 x 1014 - 7.5 x 1014 Hz Fibras ópticas
Ultravioleta 7.5 x 1014 - 3 x 1017 Hz
1 kHz = 1x103 Hz 1 MHz = 1x106 Hz 1 GHz = 1x109 Hz
WLL = Wireless Local Loop
MMDS = Multichannel Multipoint Distribution Service LMDS= Local Multipoint Distribution Service
WPANs = Wireless Personal Area Networks
Tipos de Antenas
El tipo de la antena determina su patrón de radiación puede ser omnidireccional, bidireccional, o unidireccional.
• Las antenas Omnidireccionales son buenas para cubrir áreas grandes, la cual la
radiación trata de ser pareja para todos lados es decir cubre 360º .
• Las antenas Direccionales son las mejores en una conexión Punto-a-Punto,
acoplamientos entre los edificios, o para los Clientes de una antena omnidireccional. A continuación se muestran algunos ejemplos:
Antena Omnidireccional.
Monopolo Vertical Es una antena constituida de un solo brazo rectilíneo irradiante en posición vertical. Podemos ver una antena vertical con Ganancias de 3 dBi hasta 17 dBi.○ El uso en VHF es principalmente para las aplicaciones de radio móvil en vehículos.
○ En Monopolos de ¼ de onda: la impedancia de la antena es de 36 ohmios
Dipolo
○ Usada en frecuencias arriba de 2MHz ○ Ganancia baja: 2.2 dBi
○ Angulo de radiación ancho
Antenas Direccionales
Yagi
Antena constituida por varios elementos paralelos y coplanarios, directores, activos y reflectores.
○ Utilizada ampliamente en la recepción de señales televisivas, comúnmente en
frecuencias de 30Mhz y 3Ghz, (canal 2 al canal 6 de 50MHz a 86 MHz). ○ Ganancia elevada: 8-15 dBi
○ Para el servicio 802.11 pueden tener ganancias entre el dBi 12 y 18. Manejan una impedancia de 50 a 75 Ohms
○ Desventajas: Direccionarlas en la posición correcta no son tan difícil como una antena parabólica, pero aun así puede llegar a ser difícil.
Parabolica
Antena provista de un reflector metálico, de forma parabólica, esférica o de bocina, que limita las
radiaciones a un cierto espacio, concentrando la potencia de las ondas.
○ Se utiliza especialmente para la transmisión y recepción vía satélite. ○ Ganancia alta: 12-25 dBi
○ Directividad alta
Infrarrojo
Los enlaces infrarrojos se encuentran limitados por el espacio y los obstáculos. El hecho de que la longitud de onda de los rayos infrarrojos sea tan pequeña (850-900 nm), hace que no pueda propagarse de la misma forma en que lo hacen las señales de radio.
Panel o ' Patch Antenna '
• Panel o .parche. metálico radiante sobre un plano de tierra metálico.
• Normalmente planas, en encapsulado de PVC.
• Ganancia media-elevada: 5-20 dBi • Directividad moderada
• Ángulo de radiación medio
Helicoidal (modo axial)
• Hilo conductor bobinado sobre un soporte rígido. Detrás plano de tierra.
• Ganancia media-elevada: 6-18 dBi • Directividad moderada
Microondas terrestres
• Microondas: rango de frecuencias comprendido entre 2 GHz y 40 GHz
• Son altamente direccionales
○ Requieren antenas parabólicas en la recepción • Las antenas han de estar muy altas para evitar obstáculos • Constituyen una alternativa al cable coaxial y a la fibra
óptica para comunicaciones a larga distancia • Otras aplicaciones
○ Transmisión de televisión y voz
Microondas por satélite
• Se usa un rango de frecuencias entre 1GHz a 50 Ghz
• Los satélites
○ Reciben una señal terrestre
○ La señal es amplificada o repetida ○ Envían la señal a uno o varios
receptores terrestres • Los satélites han de tener órbita
geoestacionaria
○ A una distancia de 35,784 km • Se producen retardos en las
comunicaciones • Aplicaciones
○ Televisión, telefonía a larga distancia, redes privadas
Referencias
Foro de discusión de redes inalámbricas: La Perla Online (Argentina)
http://www.laperlaonline.com.ar/site/modules.php?name=Content&pa=showpage&pid=2
Universidad Tecnologica Nacional (Argentina)
http://web.frm.utn.edu.ar/comunicaciones/antenas.html
Todo Antenas
http://www.todoantenas.cl/tipos-de-antenas.html
Trabajo de Daniel Mesen A
Barquisimeto - Estado Lara - Venezuela Estudiante de Ingenieria Electrica Universidad Fermin Toropublicado
http://www.monografias.com/trabajos6/ante/ante.shtml
Monopolo Vertical – Wikipedia en español
http://es.wikipedia.org/wiki/Monopolo_vertical
Antenas – Wikipedia en español
http://es.wikipedia.org/wiki/Antena
Dipolo - Wikipedia en español
http://es.wikipedia.org/wiki/Dipolo_%28antena%29
Antena Yagi– Wikipedia en español
http://es.wikipedia.org/wiki/Antena_Yagi
Yagi-Uda antenas
http://www.ee.surrey.ac.uk/Personal/D.Jefferies/yagiuda.html
Evelio Martínez Martínez
Publicado en la Revista RED en la edición especial
"El ABC de las Telecomunicaciones", Diciembre del 2002 Tambien disponible en:
http://www.eveliux.com/index.php?option=content&task=view&id=21
Los mejores resultados para antena omnidireccional
Las antenas Omnidireccionales son buenas para cubrir áreas grandes, la cual la radiación trata de ser pareja para todos lados es decir cubre 360º . Ir al texto »
http://www.34t.com/Unique/wiFiAntenas.asp
Antenas para redes inalámbricas WiFiSi tiene cualquier duda sobre la antena que le conviene no dude en ponerse en contacto con nosotros a la dirección de email :
Las antenas de redes inalámbricas se pueden dividir en tres tipos :
• Antenas direccionales (o directivas)
Orientan la señal en una dirección muy determinada con un haz estrecho pero de largo alcance. Una antena direccional actúa de forma parecida a un foco que emite un haz concreto y estrecho pero de forma intensa (más alcance).
Las antenas Direccionales "envían" la información a una cierta zona de cobertura, a un ángulo determinado, por lo cual su alcance es mayor, sin embargo fuera de la zona de cobertura no se "escucha" nada, no se puede establecer comunicación entre los interlocutores.
El alcance de una antena direccional viene determinado por una combinación de los dBi de ganancia de la antena, la potencia de emisión del punto de acceso emisor y la sensibilidad de recepción del punto de acceso receptor.
• Antena omnidireccionales
Orientan la señal en todas direcciones con un haz amplio pero de corto alcance. Si una antena direccional sería como un foco, una antena omnidireccional sería como una bombilla emitiendo luz en todas direcciones pero con una intensidad menor que la de un foco, es decir, con menor alcance.
Las antenas Omnidireccionales "envían" la información teóricamente a los 360 grados por lo que es posible establecer comunicación independientemente del punto en el que se esté. En contrapartida el alcance de estas antenas es menor que el de las antenas direccionales. El alcance de una antena omnidireccional viene determinado por una combinación de los dBi de ganancia de la antena, la potencia de emisión del punto de acceso emisor y la sensibilidad de recepción del punto de acceso receptor. A mismos dBi, una antena sectorial o direccional dará mejor cobertura que una omnidireccional.
• Antenas sectoriales
Son la mezcla de las antenas direccionales y las omnidireccionales. Las antenas sectoriales emiten un haz más amplio que una direccional pero no tan amplio como una omnidireccional. La intensidad (alcance) de la antena sectorial es mayor que la omnidireccional pero algo menor que la direccional. Siguiendo con el ejemplo de la luz, una antena sectorial sería como un foco de gran apertura, es decir, con un haz de luz más ancho de lo normal.
Para tener una cobertura de 360º (como una antena omnidireccional) y un largo alcance (como una antena direccional) deberemos instalar o tres antenas sectoriales de 120º ó 4 antenas sectoriales de 80º. Las antenas sectoriales suelen ser más costosas que las antenas direccionales u omnidireccionales.
Apertura vertical y apertura horizontal
La apertura es cuanto se "abre" el haz de la antena. El haz emitido o recibido por una antena tiene una abertura determinada verticalmente y otra apertura determinada horizontalmente.
En lo que respecta a la apertura horizontal, una antena omnidireccional trabajará horizontalmente en todas direcciones, es decir, su apertura será de 360º. Una antena direccional oscilará entre los 4º y los 40º y una antena sectorial oscilará entre los 90º y los 180º.
La apertura vertical debe ser tenida en cuenta si existe mucho desnivel entre los puntos a unir inalámbricamente. Si el desnivel es importante, la antena deberá tener mucha apertura vertical. Por lo
general las antenas, a más ganancia (potencia por decirlo de algún modo) menos apertura vertical. En las antenas direccionales, por lo general, suelen tener las mismas aperturas verticales y horizontales. ¿ Qué antenas debemos instalar ?
Las antenas direccionales se suelen utilizar para unir dos puntos a largas distancias mientras que las antenas omnidireccionales se suelen utilizar para dar señal extensa en los alrededores. Las antenas sectoriales se suelen utilizan cuando se necesita un balance de las dos cosas, es decir, llegar a largas distancias y a la vez, a un área extensa.
Si necesita dar cobertura de red inalámbrica en toda un área próxima (una planta de un edificio o un parque por ejemplo) lo más probable es que utilice una antena omnidireccional. Si tiene que dar cobertura de red inalámbrica en un punto muy concreto (por ejemplo un PC que está bastante lejos) utilizará una antena direccional, finalmente, si necesita dar cobertura amplia y a la vez a larga distancia, utilizará antenas sectoriales.
