Factibilidad para la instalación de terrazas verdes en las edificaciones de la urbe de Santo Domingo de los Colorados

Texto completo

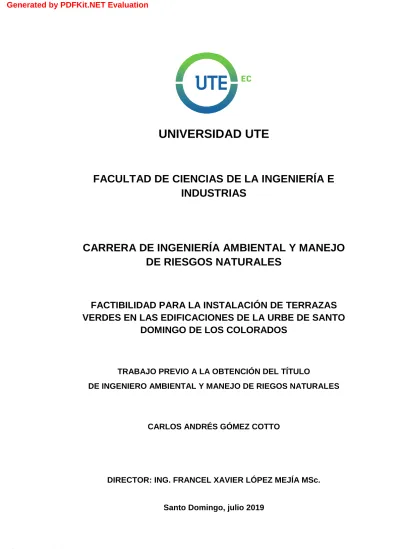

(1)Generated by PDFKit.NET Evaluation. UNIVERSIDAD UTE. FACULTAD DE CIENCIAS DE LA INGENIERÍA E INDUSTRIAS. CARRERA DE INGENIERÍA AMBIENTAL Y MANEJO DE RIESGOS NATURALES. FACTIBILIDAD PARA LA INSTALACIÓN DE TERRAZAS VERDES EN LAS EDIFICACIONES DE LA URBE DE SANTO DOMINGO DE LOS COLORADOS. TRABAJO PREVIO A LA OBTENCIÓN DEL TÍTULO DE INGENIERO AMBIENTAL Y MANEJO DE RIEGOS NATURALES. CARLOS ANDRÉS GÓMEZ COTTO. DIRECTOR: ING. FRANCEL XAVIER LÓPEZ MEJÍA MSc. Santo Domingo, julio 2019. Click here to unlock PDFKit.NET.

(2) Generated by PDFKit.NET Evaluation. © Universidad UTE. 2019 Reservados todos los derechos de reproducción. Click here to unlock PDFKit.NET.

(3) Generated by PDFKit.NET Evaluation. FORMULARIO DE REGISTRO BIBLIOGRÁFICO TRABAJO DE TITULACIÓN DATOS DE CONTACTO CÉDULA DE IDENTIDAD:. 1721726964. APELLIDO Y NOMBRES:. Carlos Andrés Gómez Cotto. DIRECCIÓN:. Rosales 4ta etapa. EMAIL:. [email protected]. TELÉFONO FIJO:. 02- 3707695. TELÉFONO MOVIL:. 0969350684 DATOS DE LA OBRA. TÍTULO:. Factibilidad para la instalación de terrazas verdes en las edificaciones de la urbe de Santo Domingo de los Colorados. AUTOR O AUTORES:. Carlos Andrés Gómez Cotto. FECHA DE ENTREGA DEL 08 de julio del 2019 PROYECTO DE TITULACIÓN: DIRECTOR DEL PROYECTO Ing. Francel Xavier López Mejía MSc. DE TITULACIÓN: PROGRAMA. PREGRADO. TÍTULO POR EL QUE OPTA:. Ingeniero Ambiental y Manejo de Riesgos Naturales. RESUMEN:. La zona urbana del cantón Santo Domingo se ha caracterizado por un rápido y desordenado crecimiento poblacional, lo que ha causado ineficiencia en el diseño y construcción de suficientes espacios verdes en la urbe que contribuyan al desarrollo sostenible de la ciudad, para minimizar problemas evidentes de la urbe como las altas temperaturas y gases contaminantes que aceleran el calentamiento global y afectan a los ciudadanos. Por tales motivos, esta investigación tiene por objeto realizar una propuesta viable para el diseño, instalación y mantenimiento de terrazas verdes en los edificios del cantón Santo Domingo. Para esto se. Click here to unlock PDFKit.NET. X. POSGRADO.

(4) Generated by PDFKit.NET Evaluation. llevó a cabo un levantamiento de información a través de una encuesta a propietarios de edificios en cinco avenidas principales de la urbe del cantón para medir el grado de aceptación e interés en la instalación de terrazas verdes. Así mismo, basado en la revisión bibliográfica, se planteó un diseño de construcción y un plan de mantenimiento para una terraza verde. Con los resultados obtenidos de la encuesta, se determinó que los encuestados muestran interés y acogida al proyecto de terrazas verdes y estarían dispuestos a instalar un techo verde por un bajo costo. Finalmente, se propuso un diseño de terraza verde del tipo extensiva, tomando en cuenta los elementos que las compone: estructura portante, sistemas de riego y de drenaje, aislamiento térmico, capa filtrante, sustrato y vegetación. El plan de mantenimiento que se planteó contempla medidas preventivas y correctivas mínimas como actividades de poda, fertilización, limpieza fitosanitaria, inspección de la estructura, riego, limpieza de canales y desagües. PALABRAS CLAVES:. Terraza verde, Espacios verdes, Estado Saturado.. Se autoriza la publicación de este Proyecto de Titulación en el Repositorio Digital de la Institución.. C.I.. Click here to unlock PDFKit.NET.

(5) Generated by PDFKit.NET Evaluation. DECLARACIÓN Y AUTORIZACIÓN. Yo, GOMEZ COTTO CARLOS ANDRES, CI1721726964 autor del trabajo de titulación: Factibilidad para la instalación de terrazas verdes en las edificaciones de la urbe de Santo Domingo de los Colorados previo a la obtención del título de INGENIERA AMBIENTAL Y MANEJO DE RIESGOS NATURALES en la Universidad UTE. 1. Declaro tener pleno conocimiento de la obligación que tienen las Instituciones de Educación Superior, de conformidad con el Artículo 144 de la Ley Orgánica de Educación Superior, de entregar a la SENESCYT en formato digital una copia del referido trabajo de titulación de grado para que sea integrado al Sistema Nacional de información de la Educación Superior del Ecuador para su difusión pública respetando los derechos de autor. 2. Autorizo a la BIBLIOTECA de la Universidad UTE a tener una copia del referido trabajo de titulación de grado con el propósito de generar un Repositorio que democratice la información, respetando las políticas de propiedad intelectual vigentes.. Santo Domingo, 08 de julio de 2019. C.I.. Click here to unlock PDFKit.NET.

(6) Generated by PDFKit.NET Evaluation. CERTIFICACIÓN DEL TUTOR. En mi calidad de tutor, certifico que el presente trabajo de titulación que lleva por título Factibilidad para la instalación de terrazas verdes en las edificaciones de la urbe de Santo Domingo de los Colorados para aspirar al título de INGENIERO AMBIENTAL Y MANEJO DE RIESGOS NATURALES fue desarrollado por GOMEZ COTTO CARLOS ANDRES, bajo mi dirección y supervisión, en la Facultad de Ciencias de la Ingeniería e Industrias; y que dicho trabajo cumple con las condiciones requeridas para ser sometido a las evaluación respectiva de acuerdo a la normativa interna de la Universidad UTE.. Click here to unlock PDFKit.NET.

(7) Generated by PDFKit.NET Evaluation. DEDICATORIA A Dios…. Click here to unlock PDFKit.NET.

(8) Generated by PDFKit.NET Evaluation. AGRADECIMIENTO. No me alcanzarán las palabras para agradecer a mi madre Griselda Cotto y mi Padre Leonardo Gómez. Día a día el esfuerzo constante de ellos por lograr que cumpla mis sueños, ha sido la razón para nunca rendirme.. A mi hermana Fabiana Gómez que junto con ella completamos una hermosa familia, la cual es el pilar de mi vida.. A Suanny Aguirre, por haber sido una persona que me brindo en todo tiempo su apoyo incondicional. Y a todas las personas que directa o indirectamente me ayudaron a salir adelante y lograr la culminación de esta etapa.. Pero sobre todo, agradezco a Dios. Él es el autor de todos mis logros realizados y por realizar.. Click here to unlock PDFKit.NET.

(9) Generated by PDFKit.NET Evaluation. ÍNDICE DE CONTENIDOS RESUMEN 1.. PÁGINA 1. INTRODUCCIÓN 3 1.1. AGRICULTURA URBANA 4 1.2. TERRAZA VERDE 4 1.3. TECHOS VERDES PARA CIUDADES SALUDABLES (GRHC). 5 1.4. ASOCIACIÓN INTERNACIONAL DE AZOTEAS VERDES (IGRA) 5 1.5. COMPONENTES Y ELEMENTOS DE UN SISTEMA DE TERRAZAS VERDES 5 1.5.1. COMPONENTES ACTIVOS 6 1.6. OTRAS CONSIDERACIONES DE UNA TERRAZA VERDE 7 1.6.1. TIPOS DE INCLINACIÓN DE TECHO 7 1.7. TIPOS DE TERRAZAS VERDES 8 1.7.1. TECHOS VERDES EXTENSIVOS 8 1.7.2. TECHOS VERDES INTENSIVOS 9 1.7.3. TECHOS VERDES SEMI-INTENSIVOS 9 1.8. BENEFICIOS AMBIENTALES DE UNA TERRAZA VERDE 10 1.9. PRINCIPALES BENEFICIOS ECONÓMICOS DE LAS TERRAZAS VERDES 11. 2. METODOLOGÌA 2.1. LOCALIZACIÓN 2.2. CLIMA 2.2.1. TEMPERATURA E INCIDENCIA SOLAR 2.2.2. HUMEDAD 2.2.3. PRECIPITACIÓN 2.3. ENCUESTA SOBRE TERRAZAS VERDES 2.3.1. MODELO DE ENCUESTA UTILIZADO 2.4. DISEÑO DE TERRAZA VERDE 2.5. DISEÑO DE PLAN DE MANTENIMIENTO DE TERRAZA VERDE. 12 12 12 12 13 13 14 16 17 17. 3. RESULTADOS Y DISCUSIÓN 3.1. ANÁLISIS E INTERPRETACIÓN DE ENCUESTAS 3.2. SELECCIÓN DEL TIPO DE TERRAZA VERDE 3.3. REQUERIMIENTOS PREVIOS DE UNA TERRAZA VERDE 3.3.1. REQUERIMIENTOS MÍNIMOS LA ESTRUCTURA PORTANTE 3.3.2. CONSIDERACIONES DE CARGA 3.3.3. PENDIENTE DEL TECHO 3.3.4. SISTEMA DE DRENAJE 3.4. FORMACIÓN DEL PROTOTIPO DE TERRAZA VERDE 3.4.1. SOPORTE ESTRUCTURAL 3.4.2. SISTEMA DE DESALOJO DE AGUA 3.4.3. AISLAMIENTO TÉRMICO. 23 23 31 32 33 33 34 34 36 37 38 38 i. Click here to unlock PDFKit.NET.

(10) Generated by PDFKit.NET Evaluation. 3.4.4. MEMBRANA ANTI-RAÍZ, IMPERMEABLE 3.4.5. CAPA DRENANTE 3.4.6. CAPA FILTRANTE 3.4.7. CAPA DE SUSTRATO 3.4.8. CAPA DE VEGETACIÓN 3.5. SISTEMA DE TERRAZA VERDE 3.6. PLAN DE MANTENIMIENTO DE LA TERRAZA VERDE. 39 40 40 41 42 44 44. 4. CONCLUSIONES Y RECOMENDACIONES 4.1. CONCLUSIONES 4.2. RECOMENDACIONES. 40 40 41. BIBLIOGRAFÍA. 43. ANEXOS. 49. ii Click here to unlock PDFKit.NET.

(11) Generated by PDFKit.NET Evaluation. ÍNDICE DE TABLAS PÁGINA Tabla 1. Tabla 2. Tabla 3. Tabla 4. Tabla 5. Tabla 6. Tabla 7.. Pendientes mínimas por tipo de cubierta 8 Comparación de modelos de terrazas 32 Cargas en estado saturado por tipo de techo. 34 Equivalencias para pendientes de porcentaje a grados 34 Porcentaje de desagüe por tipo de naturación 35 Porcentaje de poros con respecto al tipo de naturación 42 Requerimientos mínimos de mantenimiento para terraza verde extensiva 45. iii Click here to unlock PDFKit.NET.

(12) Generated by PDFKit.NET Evaluation. ÍNDICE DE FIGURAS PÁGINA Figura 1. Figura 2. Figura 3. Figura 4. Figura 5. Figura 6. Figura 7. Figura 8. Figura 9. Figura 10. Figura 11. Figura 12. Figura 13. Figura 14. Figura 15. Figura 16. Figura 17. Figura 18. Figura 19. Figura 20. Figura 21. Figura 22. Figura 23. Figura 24. Figura 25. Figura 26. Figura 27. Figura 28. Figura 29. Figura 30. Figura 31.. Componentes y materiales de un techo verde. 7 Tipos de terrazas verdes por espesor de sustrato. 8 Estructura de un techo extensivo 9 Estructura de un techo Intensivo 9 Estructura de un techo semi-intensivo 10 Temperatura de la Provincia 12 Niveles de comodidad de humedad de la provincia 13 Nivel de precipitación de la provincia 14 Ubicación satelital de la s avenidas urbanas consideradas para la realización de la encuesta. (Google Maps, 2019). 14 Fórmula para el cálculo del tamaño de la muestra de la población 15 Porcentaje de perspectiva de situación ambiental 23 Porcentaje de interés en eficiencia energética 23 Porcentaje de conocimiento de techo verde 23 Porcentaje de conocimiento de calentamiento global 20 Porcentaje de conocimiento de efectos del cambio climático 20 Porcentaje de conocimiento de beneficios de un techo verde 20 Porcentaje de conocimiento de Índice Verde Urbano 20 Porcentaje de material de construcción de terrazas 27 Porcentaje de área de terraza de los encuestados 27 Porcentaje de uso de las terrazas de los encuestados 28 Porcentaje de aceptación de tener un techo verde 28 Porcentaje de interés en tipos de techo verde 28 Porcentaje disposición económica para instalar techo verde 29 Porcentaje de interés en descuento económico por instalar techo verde 29 Porcentaje de aceptación imponer ley sobre techos verdes 29 Porcentaje de interés Gobierno financie techos verdes 30 Porcentaje de aceptación de incentivar instalación de techos verdes 30 Perspectiva de encuestados de tener más áreas verdes en Santo Domingo 30 Porcentaje de perspectiva de acogida de este tipo de proyectos 31 Porcentaje de perspectiva de mejoras para instalar techos verdes. 31 Tipos de naturación de terrazas verdes y principales características. (Jimémez, Correa , Romero, & Rodríguez, 2012), Terrazas verdes, tendencia en Bogotá 32 iv. Click here to unlock PDFKit.NET.

(13) Generated by PDFKit.NET Evaluation. Figura 32.. Figura 33. Figura 34. Figura 35. Figura 36. Figura 37. Figura 38. Figura 39. Figura 40. Figura 41.. Parámetros de la cobertura vegetal por tipo de terrazas verdes (Jimémez, Correa , Romero, & Rodríguez, 2012), Terrazas verdes, tendencia en Bogotá 33 Modelo del sistema de drenaje y su estructura 35 Estructura del sistema de drenaje parte exterior 36 Diseño de una terraza verde 37 Ejemplo de soporte estructural 38 Posición del aislante térmico 39 Modelo de capa drenante (Naturación Extensiva) 40 Capa filtrante 41 Modelo de terraza verde con naturación extensiva 43 Sistema de terraza verde y su estructura 44. v Click here to unlock PDFKit.NET.

(14) Generated by PDFKit.NET Evaluation. ÍNDICE DE ANEXOS PÁGINA ANEXO 1. ANEXO 2. ANEXO 3. ANEXO 4.. DISEÑO DE TRANSECTOS CALLE GALÁPAGOS CONTEO EDIFICACIONES ENCUESTAS CALLE GUAYAQUIL ENTREVISTAS AVENIDA TSÁCHILA. 46 47 48 49. vi Click here to unlock PDFKit.NET.

(15) Generated by PDFKit.NET Evaluation. RESUMEN La zona urbana del cantón Santo Domingo se ha caracterizado por un rápido y desordenado crecimiento poblacional, lo que ha causado ineficiencia en el diseño y construcción de suficientes espacios verdes en la urbe que contribuyan al desarrollo sostenible de la ciudad, para minimizar problemas evidentes de la urbe como las altas temperaturas y gases contaminantes que aceleran el calentamiento global y afectan a los ciudadanos. Por tales motivos, esta investigación tiene por objeto realizar una propuesta viable para el diseño, instalación y mantenimiento de terrazas verdes en los edificios del cantón Santo Domingo. Para esto se llevó a cabo un levantamiento de información a través de una encuesta a propietarios de edificios en cinco avenidas principales de la urbe del cantón para medir el grado de aceptación e interés en la instalación de terrazas verdes. Así mismo, basado en la revisión bibliográfica, se planteó un diseño de construcción y un plan de mantenimiento para una terraza verde. Con los resultados obtenidos de la encuesta, se determinó que los encuestados muestran interés y acogida al proyecto de terrazas verdes y estarían dispuestos a instalar un techo verde por un bajo costo. Finalmente, se propuso un diseño de terraza verde del tipo extensiva, tomando en cuenta los elementos que las compone: estructura portante, sistemas de riego y de drenaje, aislamiento térmico, capa y filtrante, sustrato y vegetación. El plan de mantenimiento que se planteó contempla medidas preventivas y correctivas mínimas como actividades de poda, fertilización, limpieza fitosanitaria, inspección de la estructura, riego, limpieza de canales y desagües. Palabras clave: Terrazas verdes, espacios verdes, estado saturado.. 1 Click here to unlock PDFKit.NET.

(16) Generated by PDFKit.NET Evaluation. 1. INTRODUCCIÓN. Click here to unlock PDFKit.NET.

(17) Generated by PDFKit.NET Evaluation. 1. INTRODUCCIÓN En nuestro planeta cada día existen más investigaciones acerca del calentamiento global y de la contaminación ambiental sobre todo en las grandes ciudades, esto va de la mano con la elevada tasa de desarrollo poblacional generando grandes afectaciones al entorno que nos rodea. Este último incremento es la causa de que cada vez desaparezcan los espacios verdes en las ciudades debido a la construcción de infraestructuras sin tomar en cuenta lo importante que son estos para conservar un ambiente saludable (Rosell & Vicente, 2016). A todo esto se incluye el aumento del parque automotor y las repercusiones que conlleva a nuestro entorno producto de la emanación de CO2. (Romero, Diego, & Álvarez, 2006). A nivel mundial se está pensando en distintas soluciones para compensar el deterioro encontrado, generando espacios que incluyan tratamientos verdes con el uso de vegetación. La necesidad de recuperar el entorno ecosistémico sumado a la sobrepoblación y expansión inmobiliaria ha resultado en la búsqueda de un método para conservar el entorno climático de las zonas urbanas. Una de éstas es la aplicación de Terrazas Verdes, llevada a cabo en países desarrollados como Japón y Alemania (Olivera, 2013), donde existe una experiencia a gran escala; así por ejemplo alrededor del 10 % de los techos planos alemanes están cubiertos de verde y en Tokio, por ley decretada a partir del 2001 todos los edificios nuevos o renovados deben cubrir mínimo un 20 % de la superficie de sus terrazas con plantas (ZinCo, 2018). En el último periodo la implementación de techos verdes ha ido en incremento gracias a las prácticas de conservación, incentivos económicos y beneficios ambientales que brindan. (Mora, 2012).De acuerdo con la Agencia de Protección Ambiental de los Estados Unidos en el año 2005 hubo un aumento del 25% en la instalación de terrazas ecológicas o popularmente llamadas techos verdes en comparación a años pasados. Como consecuencia de estas aplicaciones, algunos países de la unión europea motivan a la aplicación de tecnología y conservación ambiental por medio de subsidios porcentuales. Se han llevado a cabo ordenanzas que de alguna manera obligan a las nuevas edificaciones a llevar por lo menos 100m² de vegetación en el edificio. En el inicio de la implementación de los techos verdes en los años 80’s Alemania como pionero de la tecnología lo implementaba como medida de protección contra incendios en edificaciones de gran altura. En la actualidad son usados como alternativa de adaptación y mitigación del cambio climático, también este tipo de tecnología contribuye a la variación climática como los efectos calor-isla y escorrentía de aguas lluvias 2 Click here to unlock PDFKit.NET.

(18) Generated by PDFKit.NET Evaluation. ayudando al aumento de la eficiencia energética, calidad del aire y diversidad urbana. (Mora, 2012). Cada territorio debe contar con al menos 9 metros cuadrados de espacios verdes por habitante (9m2/hab.) (Organización Mundial de la salud (OMS), 2012). (El telégrafo, 2018), en base a un estudio realizado por el Instituto Nacional de Estadísticas y Censos (INEC, 2012) Ecuador no cumple con esos estándares, pues el índice verde urbano en el país es de 4,69 m2/hab. Y en Santo Domingo es de 0,60 m2/hab. La única ciudad con un alto índice urbano es Quito con un 21,6 m2/hab. En Sudamérica hay poca información e investigación acerca de la tecnología de terrazas verdes, a nivel nacional al tener poca información se han establecido terrazas verdes en escasos edificios siendo algunos las edificaciones públicas y centros comerciales, sin embargo no existe una norma, reglamento u ordenanza específica que motive a las edificaciones a la adopción de un techo verde. Solamente se menciona la adopción de techos verdes en los planes de acción de ciertos edificios de las ciudades de Quito y Guayaquil. (Mejía, 2017). El presente trabajo está enfocado en desarrollar una propuesta para la implementación de terrazas verdes en edificaciones que se encuentren dentro del casco urbano de la ciudad de Santo Domingo. Se pretende establecer un diseño de estructura aplicable en una Terraza Verde, determinando el proceso de instalación y los materiales necesarios para su ejecución e implementación con base en la búsqueda bibliográfica. Es conveniente porque en la actualidad no existen este tipo de proyectos en la ciudad de Santo Domingo de los Tsáchilas, por lo cual sería una buena propuesta teniendo en cuenta los beneficios que esta genera tanto al entorno como a la sociedad. El impacto social es positivo, ya que este tipo de proyectos generan una mejora significativa al entorno, a las edificaciones y principalmente a mitigar el exceso de CO2 en la atmósfera producto de los automotores. Por esta razón, es justificable que se realicen estudios de este tipo para nuestra ciudad. Las tendencias actuales de diseño interior incursionan en temas de confort para el usuario, por ello el estudio del tema planteado se convierte en un proyecto innovador y necesario; el encontrar soluciones que integren los espacios interiores y exteriores en una edificación y que con su aplicación se convierta en una solución que ayude a combatir la polución y contaminación que se genera en nuestra ciudad (EcoHabitar, 2012). 3 Click here to unlock PDFKit.NET.

(19) Generated by PDFKit.NET Evaluation. Santo Domingo cuenta con grandes parques, sin embargo factores como el tiempo, el ritmo de vida, los altos índices de delincuencia, entre otros, influyen para que los habitantes no puedan disfrutar de estas zonas, ocasionando que a nivel urbanístico no contemos con espacios de diario confort y relajación tan necesarios para la salud mental y física de las personas (Bautista, 2014).. 1.1. AGRICULTURA URBANA En el desarrollo económico mundial, el crecimiento población y la necesidad de permanecer activos dentro de las grandes metrópolis ha dado como resultado una alternativa ecológica, el desarrollo de la agricultura urbana como un medio ambiental de aprovechar los espacios dentro de las ciudades para generar cultivos, terrazas que permitan dar un ambiente de naturaleza, como medio para combatir el cambio climático o simplemente una medida para generar nuevos procesos ecológico-agrícolas viendo esto como una solución de productividad a la creciente expansión poblacional y por ende al inmenso mar de concreto de las grandes ciudades alrededor del mundo. (Álvaro , 2012). La agricultura urbana es la actividad multifuncional con diferentes características de componentes, que incluye una producción o cabio inofensivo de productos agrícolas o pecuarios en todas las zonas intra y periurbanas de las grandes ciudades, para autoconsumo o comercialización. (Alcázar, 2014). Aprovechando eficiente y sosteniblemente los recursos e insumos locales asegurando la equidad de género y la inclusión social a través del uso y coexistencia de tecnologías, procesos y mejoras participativas para incrementar la calidad de vida de la población urbana, la gestión de espacios urbanos y la gestión ambiental sustentable de las ciudades (Rodríguez, 2016).. 1.2. TERRAZA VERDE El concepto más simple de las estructuras verdes es el crecimiento de vegetación en la cubierta de un edificio o en su área superficial. (De Arkitectura, 2014). Sin embargo en la época actual los techos verdes han sido llamados de distintas formas como por ejemplo techos ecológicos, techos vegetados, techos ajardinados como una tecnología que prospera y que tienen como objetivo mitigar el efecto de Isla de Calor Urbana. Su sistema de naturación es la instalación que otorga a las superficies tanto horizontales como en pendiente, que posee diversas capas o sustratos adaptados a las condiciones climatológicas, físicas y mecánicas de toda la estructura, creando una superficie vegetativa. (Cárdenas & Ibáñez, 2011). 4 Click here to unlock PDFKit.NET.

(20) Generated by PDFKit.NET Evaluation. 1.3. TECHOS VERDES PARA CIUDADES SALUDABLES (GRHC). La organización de Techos Verdes para Ciudades Saludables fue creada debido al proyecto de investigación sobre los beneficios de las azoteas verdes y las barreras para el desarrollo de la industria, integrada por organizaciones públicas y privadas, esta asociación rige principalmente a América del Norte. Esta asociación otorga la “Certificación del Diseño del Techo Verde 101. La GRHC ofrece un curso sobre “Tecnologías de techo verde en América del Norte”, el cual consta de los siguientes programas:     . Impermeabilización de Techos Verdes y Drenaje 301 Las plantas verdes y medios de cultivo Directrices para el diseño por incendio Diseño estándar por viento Procedimiento para la investigación de la resistencia a la penetración. También cuentan con Normas adicionales que incluyen las funciones múltiples de los medios de cultivo. (Mora, 2012).. 1.4. ASOCIACIÓN INTERNACIONAL DE AZOTEAS VERDES (IGRA) Este tipo de asociación regula y otorga las directrices técnicas con respecto a la instalación de techos verdes. También proporciona los lineamientos para cada país, para que de esta manera crear leyes de gestión y regular las azoteas verdes. Las directrices con las que cuenta IGRA en lo técnico constructivo son:    . Capacidad para el soporte de carga Elevación Protección contra incendios Temperatura. (Mora, 2012). 1.5. COMPONENTES Y ELEMENTOS DE UN SISTEMA DE TERRAZAS VERDES Cada sistema de techos verdes en la generalidad y tipo que sea está compuesto por tres tipos de componentes independientemente del tipo de tecnología. 1. Componentes activos. 2. Componentes estables 3. Elementos auxiliares 5 Click here to unlock PDFKit.NET.

(21) Generated by PDFKit.NET Evaluation. El funcionamiento exitoso de los sistemas verdes o techos verdes va a depender de la correcta instalación y adecuación de los componentes presentes sea cual sea la tecnología, así como también la adaptación de estos al inmueble a intervenir. (Álvaro , 2012). 1.5.1. COMPONENTES ACTIVOS Estos son los componentes de techo verde que presentan cambios tanto físicos como químicos que se cumplen durante todo el proceso de vida útil del sistema techo verde. Estos componentes activos son elementos biológicos o elementos que sostienen la vida en el sistema: Cobertura vegetal y medio de crecimiento. La sostenibilidad de los componentes activos va a depender de la capacidad de los mismos para adaptarse exitosamente a las variabilidades medioambientales y las interacciones fisicoquímicas que tienen entre ellos. (Castro, 2017). 1.5.1.1. Cubierta vegetal La cobertura vegetal es uno de las partes más activas de la tecnología de terrazas verdes, y está conformado por el grupo de especies vegetales que formaran la parte superior del sistema vegetativo de la cubierta. El objetivo primordial de la tecnología de terrazas verdes es otorgar las condiciones necesarias para mantener la cubierta vegetativa sana y llena de vida durante todo el tiempo de vida útil de la terraza verde. Dado que las condiciones ambientales son cambiantes y que los procesos fisicoquímicos son necesarios para mantener viva la tecnología, una adecuada selección de estos componentes vivos asegurará la adaptación de la tecnología a dichos cambios ambientales. (Rodíguez, 2010). Se toman en cuenta tres criterios para seleccionar correctamente las especies vegetales para la tecnología: El tipo de techo verde y su propósito principal, las condiciones climáticas, y la biota de la localidad que se encuentra formando parte de la construcción ecológica de la zona donde se encuentran las edificaciones. (Cárdenas & Ibáñez, 2011). 1.5.1.2. Medio de crecimiento El medio de sustento o crecimiento de la zona vegetal de la tecnología techo verde es el componente artificial o sustrato, equivalente al suelo en condiciones naturales. Por esto es el componente activo que debe semejarse a las condiciones naturales del suelo para otorgar y satisfacer la demanda básica de la cobertura seleccionada, tomando en cuenta que debe contener características diferentes que son primordiales para su adaptación e instalación. (Alcázar, 2014). 6 Click here to unlock PDFKit.NET.

(22) Generated by PDFKit.NET Evaluation. Es el componente esencial para el establecimiento de la tecnología, debido a que tiene una incidencia directa en la vida y el mantenimiento de los procesos físicos y biológicos de la cubierta vegetal. Debe proporcionar los nutrientes básicos para la permanencia de la cubierta, un buen anclaje físico, agua y estabilidad; al ser un sustrato que asemeja las condiciones del suelo debe mantener los niveles de acidez y conductividad eléctrica óptimos para dar acceso a los nutrientes por medio de la solución del sustrato asegurando los procesos biológicos de las plantas. (Guerrero & Gámez, 2014). Los componentes y materiales de una terraza verde se muestran en la Figura 1. La composición y características de la terraza verde van a depender de todos los factores específicos para el caso como: los requerimientos de las plantas seleccionadas, el propósito del techo verde, el mantenimiento, la capacidad estructural, los materiales disponibles, el ambiente externo cambiante y la capacidad de la tecnología para adaptarse. (Álvaro , 2012).. Figura 1. Componentes y materiales de un techo verde.. 1.6. OTRAS CONSIDERACIONES DE UNA TERRAZA VERDE 1.6.1. TIPOS DE INCLINACIÓN DE TECHO Como se conoce no todas las edificaciones tienen un estándar de construcción, en el que cuenten con una superficie plana o con 0% de inclinación, Según la asociación Guatemalteca de ingeniería estructural y sísmica detalla los Requisitos prescriptivos para vivienda y edificaciones menores de uno y dos niveles y recomienda la pendiente o inclinación de una edificación, respecto de su material de construcción del techo. Las pendientes mínimas por tipo de cubierta lo demuestra la Tabla 1. (Mejía, 2017).. 7 Click here to unlock PDFKit.NET.

(23) Generated by PDFKit.NET Evaluation. Tabla 1. Pendientes mínimas por tipo de cubierta TIPO DE CUBIERTA Teja de barro. PENDIENTE MÍNIMA 42%. Fibra-cemento. 27%. Plástica-Metálica (zinc) Concreto. 20 %-15% 2%. 1.7. TIPOS DE TERRAZAS VERDES Los techos o terrazas verdes se pueden agrupar en distintas categorías, una de estas categorías depende de los elementos usados para la construcción de la terraza, en esta categoría pueden ser identificados los techos verdes donde sus elementos de construcción son más ligeros ya que su función principal es ambiental y estética. (Mejía, 2017). Una categoría distinta es por el espesor del sustrato utilizado en esta clasificación podemos encontrar dos tipos de terrazas verdes como lo demuestra la figura 2.. Figura 2. Tipos de terrazas verdes por espesor de sustrato.. 1.7.1. TECHOS VERDES EXTENSIVOS Las condiciones de estos sistemas son capas de crecimiento de vegetación arriba de un sistema de cubierta local o tradicional. El espesor no debe ser mayor a 8 cm, con una carga permanente de 110 y 140 kg/m 2 en estado saturado. (Mora, 2012). La vegetación de musgos, hierbas o pastos de diferentes composiciones pueden sobrevivir sin ningún problema resistiendo a los cambios de temperatura. El mantenimiento es relativamente bajo. En la Figura 3 se muestra la sección de un techo extensivo. (Mejía, 2017).. 8 Click here to unlock PDFKit.NET.

(24) Generated by PDFKit.NET Evaluation. Figura 3. Estructura de un techo extensivo. 1.7.2. TECHOS VERDES INTENSIVOS Se caracterizan por ser más complejos y cuentan con más elaboración en su estructura, su vegetación debe ser escogida con cuidado e indudablemente requiere de mantenimiento muy delicado, tanto que exige un sistema de riego complejo e integrado al sistema. Este tipo de terraza semeja mucho a la estructura de un jardín abierto por ende el espesor del sustrato es mayor. En cuanto al mantenimiento es el de un jardín tradicional, riego, poda, fertilización, los medios de crecimiento son muy profundos por lo general de mayor a 40 cm, requieren una estructura diseñada y una compleja construcción pueden llegar a pesos de 1200 kg/m 2. (Valbuena & Tibasosa, 2016). La sección de la estructura de un techo extensivo se observa en la figura 4.. Figura 4. Estructura de un techo Intensivo. 1.7.3. TECHOS VERDES SEMI-INTENSIVOS Es la combinación de tecnología de los sistemas extensivos e intensivos, constan de una profundidad que oscila entre los 12cm y 15cm con algunas necesidades de mantenimiento. El sistema combinado es perfecto para zonas 9 Click here to unlock PDFKit.NET.

(25) Generated by PDFKit.NET Evaluation. con tejados finos que tienen una accesibilidad limitada. Con frecuencia se adoptan en terrazas que tiene como finalidad el uso recreativo y social por lo que a este sistema se le pueden incluir elementos paisajísticos para realzar su atractivo. Figura 5 se muestra la sección de un techo semi-intensivo. Se caracteriza por una mayor biodiversidad vegetal, comparado con los sistemas extensivos. Se pueden incluir plantas herbáceas, césped y pequeños matorrales. Poco riego y proporciona una mayor riqueza ecológica. (Mejía, 2017).. Figura 5. Estructura de un techo semi-intensivo. 1.8. BENEFICIOS AMBIENTALES DE UNA TERRAZA VERDE A nivel general se enumeran los beneficios de las terrazas verdes, sin embargo no existe un documento de un organismo público que especifique los beneficios directos de un techo verde, estos beneficios se los ha tomado en base a investigaciones de otros países y de las experiencias de los mismos.  Manejo sostenible de agua lluvia, reducción del volumen de escorrentía y atenuación del caudal.  Mitigación del efecto isla de calor en las zonas urbanas.  Reconstitución y equilibrio climático, refrigeración del espacio mediante evapotranspiración.  Fomento de la biodiversidad, mediante la creación de nuevos hábitats naturales.  Aumento de la calidad del aire, a través de la captura de CO2, partículas en suspensión y compuestos contaminantes. (Gavilánez, 2015).. 10 Click here to unlock PDFKit.NET.

(26) Generated by PDFKit.NET Evaluation. 1.9. PRINCIPALES BENEFICIOS ECONÓMICOS DE LAS TERRAZAS VERDES Tal y como se menciona los beneficios ambientales de las terrazas verdes también este tipo de tecnologías proveen de beneficios económicos para quienes optan por instalar estos hábitats. Uno de los principales beneficios son los posibles incentivos tributarios, otros incentivos públicos, futuros descuentos tributarios por control ambiental y manejo sostenible de agua lluvia. (Álvaro , 2012). El optar por este tipo de tecnologías puede inducir en un aumento del valor económico del edificio, ya que las coberturas verdes otorgan un valor adicional a la estructura y por ende a sus atributos tanto funcionales como estéticos. Dentro de los costos para el edificio se encuentran los relacionados con la climatización tanto que se pone a luz el aumento de la vida útil de componentes eléctricos para climatización, el consumo energético y los problemas acústicos. Se hacen visibles también los beneficios en cuanto a deterioro externo, problemas con fluctuaciones de temperatura y daños estructurales. (Cárdenas & Ibáñez, 2011). Esta investigación tiene como objeto formular una propuesta viable para el diseño e instalación de una terraza verde, mediante revisión bibliográfica, analizando técnicas de agricultura urbana, evaluando la posibilidad de la instalación en la infraestructura, realizando encuestas a los propietarios de las edificaciones tanto públicas como privadas para conocer el grado de aceptación e identificando los beneficios que proporcionara aquello. Identificar los beneficios que genera la instalación de techos verdes, tanto para los usuarios y la edificación. (Viveros, Stegmaier, Barbera , & Crespo, 2013). . . Identificar las distintas alternativas tecnológicas existentes para el propósito y definir la más adecuada para el caso particular de estudio en Santo Domingo. Establecer un plan de mantenimiento y recursos necesarios óptimos para la implementación de este tipo de sistemas.. Con este tipo de técnicas se pretende aumentar este índice verde urbano en Santo domingo ya que no se requiere de grandes espacios y además contribuye con otros beneficios como la captura de Carbono, mejora del diseño y aumento del valor del inmueble (Manisse, 2012).. 11 Click here to unlock PDFKit.NET.

(27) Generated by PDFKit.NET Evaluation. 2. METODOLOGÍA. Click here to unlock PDFKit.NET.

(28) Generated by PDFKit.NET Evaluation. 2. METODOLOGÌA 2.1. LOCALIZACIÓN El trabajo de investigación se lo llevó a cabo en la provincia de Santo Domingo de los Tsáchilas específicamente en la zona urbana del cantón Santo Domingo, perteneciente a las parroquias Chigüilpe y Santo Domingo. La ciudad se encuentra a una altitud de 655 msnm, y posee un volumen de precipitaciones de 300 y 400 mm anuales, un clima húmedo tropical La ciudad de Santo Domingo de los Colorados, cabecera cantonal tiene un área de 7.389,6 Ha. Es sensiblemente plana (90%), oscila entre 550 y 553 msnm. Geográficamente está ubicada en las coordenadas: Longitud: 78°40’ a 79°50’ de longitud oeste. Latitud: 0°40’ latitud norte a 1°0’5” de latitud sur, cuenta con una población de 410 937 mil habitantes. (Gobierno autónomo municipal de Santo Domingo, 2015). En relación a la clasificación de Holdridge (Sistema De Clasificación Ecológica De Zonas De Vida) es considerado una zona lluviosa tropical.. 2.2. CLIMA De acuerdo al Plan de Ordenamiento Territorial del cantón Santo Domingo corresponden los siguientes datos: 2.2.1. TEMPERATURA E INCIDENCIA SOLAR El clima es por lo general suave y cálido casi primaveral por todo el año, un clima subtropical que oscila entre los 12 – 26 ºC, la temperatura promedio es 22ºC. El viento tiende a soplar en ocasiones lo que ayuda a reducir la sensación térmica. Uno de los principales beneficios es la aparición de nubosidad la mayoría de tiempo, lo que ayuda a difuminar los rayos y evitar el calentamiento. La temperatura de la provincia se muestra en la Figura 6. (INHAMI, 2018).. Figura 6. Temperatura de la Provincia. 12 Click here to unlock PDFKit.NET.

(29) Generated by PDFKit.NET Evaluation. 2.2.2. HUMEDAD En la provincia extremadamente.. de. Santo. Domingo. la. humedad. percibida. varía. El período más húmedo del año dura 6 meses, del 14 de diciembre al 2 de julio, y durante ese tiempo el nivel de comodidad es bochornoso, opresivo o insoportable por lo menos durante el 24 % del tiempo. El día más húmedo del año es el 18 de abril, con humedad el 93 % del tiempo. El día menos húmedo del año es el 28 de agosto, con condiciones húmedas el 4 % del tiempo. Los Niveles de comodidad de la humedad de santo domingo se muestran en la Figura 7. (Gad Provincial de Santo Domingo de los Tsáchilas , 2015).. Figura 7. Niveles de comodidad de humedad de la provincia. 2.2.3. PRECIPITACIÓN La precipitación es el resultado de dos ciclos lluviosos: lluvias orográficas y convectivas. Las primeras son consecuencia del desplazamiento de masas de aire húmedo provenientes del Océano Pacífico, provocando gran nubosidad y precipitación. Las segundas, están dadas por la influencia que ejerce la zona de convergencia intertropical durante su desplazamiento anual entre los dos hemisferios. (Weather spark, 2019). La precipitación anual que oscila entre 3.150mm en la parte adyacente a la cordillera y 3.500 mm en las partes bajas. La provincia tiene una media de 287 días de lluvia que equivalen a 9,4 meses. Es la zona de mayor pluviosidad del país, los niveles de precipitación de santo Domingo (Fig. 8).. 13 Click here to unlock PDFKit.NET.

(30) Generated by PDFKit.NET Evaluation. Figura 8. Nivel de precipitación de la provincia. 2.3. ENCUESTA SOBRE TERRAZAS VERDES Para la investigación se seleccionó 5 vías más pobladas ubicadas en la urbe del cantón Santo Domingo: Avenidas Galápagos, Quito, 29 de mayo, Tsáchila y Guayaquil (Fig. 9), donde se realizó encuestas para medir el nivel de aceptación de las terrazas verdes. El procedimiento de los transectos nos dio como resultados que la Avenida Quito es la que más edificios tiene en toda su trayectoria y la calle Galápagos la que menos tiene:     . Calle Galápagos: 59 edificios Avenida Quito: 122 edificios Avenida 29 de Mayo: 86 edificios Avenida de los Tsáchilas: 83 edificios Calle Guayaquil: 95 edificios. Figura 9. Ubicación satelital de las avenidas urbanas consideradas para la realización de la encuesta. (Google Maps, 2019).. 14 Click here to unlock PDFKit.NET.

(31) Generated by PDFKit.NET Evaluation. Con estos resultados se pudo determinar la totalidad de edificios que se encuentran en las diferentes calles y avenidas tomadas en cuenta para el trabajo en cuestión, con un total de 445 edificios. (Valdivieso, 2016). Al ser una cantidad considerable se procedió a realizar el “cálculo del tamaño de la muestra conociendo el tamaño de la población” con la finalidad de que el número de edificios a encuestar no sea muy elevado, respecto a la Figura 10.. 𝒏=. 𝑵𝒙 𝒁𝟐𝒂 𝒙 𝒑 𝒙 𝒒 𝒅𝟐 𝒙 (𝑵−𝟏)+ 𝒁𝟐𝒂 𝒙 𝒑 𝒙 𝒒. [1]. Figura 10. Fórmula para el cálculo del tamaño de la muestra de la población. En donde:    . N = tamaño de la población Z = nivel de confianza, P = probabilidad de éxito, o proporción esperada Q = probabilidad de fracaso. . D = precisión (Error máximo admisible en términos de proporción).. Los resultados del tamaño de la muestra fueron los siguientes:     . Calle Galápagos: 33 edificios Avenida Quito: 46 edificios Avenida 29 de Mayo: 40 edificios Avenida de los Tsáchilas: 39 edificios Calle Guayaquil: 41 edificios. Con un total a encuestar de 199 edificios. Con estos resultados obtenidos del tamaño de la muestra, se encuestaron los edificios de manera aleatoria. Para la realización de la investigación y con vista en la naturaleza del trabajo se ha seleccionado una entrevista tipo encuesta la cual consiste en una serie de preguntas para determinar la disponibilidad de los edificios para reconocerlos como candidatos para la instalación de una terraza verde. La encuesta contó con 20 preguntas, que incluyen preguntas abiertas y cerradas de selección múltiple para tener más control en la gestión de los datos.Se tomó en cuenta un análisis del Plan de Ordenamiento Territorial del cantón para la verificación de la dirección que toma las zonas seleccionadas en la investigación. Y por último se realizó la tabulación de las encuestas en base a las preguntas realizadas a los edificios del sector seleccionado.. 15 Click here to unlock PDFKit.NET.

(32) Generated by PDFKit.NET Evaluation. 2.3.1. MODELO DE ENCUESTA UTILIZADO Objetivo: Determinar la factibilidad para la instalación de terrazas verdes en la urbe del cantón Santo Domingo, por parte de la comunidad. 1. Considera usted que la situación medioambiental del planeta se encuentra en estado (Optimo) ( Normal) (Critico) 2. ¿Le interesa la eficiencia energética? (SI) (NO) (TAL VEZ) 3. ¿Conoce lo que es un techo verde? (SI) (NO) (TAL VEZ) 4. ¿Tiene conocimiento sobre el calentamiento global que existe hoy en día? (SI) (NO) 5. ¿Conoce las consecuencias del cambio climático? (SI) (NO) 6. ¿Conoce los beneficios que puede brindar un techo verde al medio ambiente? (SI) (NO) 7. ¿Ha escuchado alguna vez sobre el término Índice Verde Urbano? (SI) (NO) (TAL VEZ) 8. ¿De qué material está construida la terraza de la edificación? (Concreto) (Adobe) (Madera) (Otros) 9. ¿Qué extensión tiene su terraza? Menos de 100m2______ De 100 – 200m2_____ Más de 200m2_____ 10. ¿Qué uso le da a su terraza? (Almacén) (Hogar para mascota) (Ninguno) (Otros) 11. ¿Le gustaría tener un jardín en el techo de su casa? (SI) (NO) (TAL VEZ) 12. Teniendo en cuenta los tipos de techos verdes existentes, ¿cuál de ellos le interesaría instalar en su propiedad? (INTENSIVO) (EXTENSIVO) 13. Estaría dispuesto a realizar una inversión económica para la instalación de una terraza verde, que varié entre los… (<500) (500 – 1000) (1500 – 2000) 14. ¿Le gustaría tener algún descuento económico en el pago de sus impuestos para poder tener un jardín en su terraza? (Techo verde) (SI) (NO) 15. ¿Está usted de acuerdo que se implemente una ley en el país sobre la instalación de techos verdes principalmente en la zona urbana? (SI) (NO) (TAL VEZ) 16. Estaría de acuerdo para que este tipo de proyectos sean financiados por parte del gobierno. (SI) (NO) (TAL VEZ) 17. ¿Usted cree que es necesario una campaña para incentivar la instalación de techos verdes en las edificaciones de la urbe? (SI) (NO) (TAL VEZ) 18. ¿Usted considera que Santo Domingo necesita más espacios verdes principalmente en la zona urbana? 16 Click here to unlock PDFKit.NET.

(33) Generated by PDFKit.NET Evaluation. (SI) (NO) (TAL VEZ) 19. ¿Considera usted que este tipo de proyectos tengan buena acogida por parte de la comunidad? (SI) (NO) (TAL VEZ) 20. ¿Cree usted que al implementar este tipo de proyectos en la zona urbana, exista un cambio positivo respecto a nuestro entorno? (SI) (NO) (TAL VEZ). 2.4. DISEÑO DE TERRAZA VERDE Con base a la bibliografía, para la propuesta de diseño de la terraza verde se eligió el modelo de tipo extensivo, ya que precisa un mantenimiento mínimo, es de más fácil y rápido diseño e instalación. Siendo así, se procedió a tomar como criterios los establecidos en la revisión bibliográfica, en los que se indica los requerimientos mínimos para su implantación. Entre los componentes y elementos se incluyó lo siguiente:    . Características de la terraza Soporte estructural Sistema de drenaje, Terraza verde: o Capa aislante térmica, o Membrana impermeable, o Capa de drenaje, o Capa filtrante, o Sustrato, o Vegetación.. 2.5. DISEÑO DE PLAN DE MANTENIMIENTO DE TERRAZA VERDE Se realizó un plan de requerimientos mínimos de mantenimiento, en base a las necesidades de una terraza verde de tipo extensiva. Se propuso actividades que deben realizarse cada tres meses en periodos anuales:    . Poda, Fertilización, Limpieza fitosanitaria, Revisión de sistema de riego y drenaje, Inspección de la estructura. 17 Click here to unlock PDFKit.NET.

(34) Generated by PDFKit.NET Evaluation. 3. RESULTADOS Y DISCUSIÓN. 18 Click here to unlock PDFKit.NET.

(35) Generated by PDFKit.NET Evaluation. 3. RESULTADOS Y DISCUSIÓN 3.1. ANÁLISIS E INTERPRETACIÓN DE ENCUESTAS Según la tabulación de los resultados, los encuestados muestran una aceptación positiva acerca de las terrazas verdes, pues consideran que es un proyecto interesante que puede generar beneficios ambientales en la urbe, donde predominan las altas temperaturas y la contaminación. En primera instancia, el 71% de los ciudadanos encuestados perciben que la situación medioambiental se encuentra en estado crítico (Fig. 11) y que por lo tanto requiere de mejoras.. 4% 25%. 71% Optimo. Normal. Crítico. Figura 11. Porcentaje de perspectiva de situación ambiental. De la misma manera, las encuestas revelan que el 82% de la urbe desea mejorar la eficiencia energética de su edificio (Fig. 12), pero, por otra parte, desconocen soluciones amigables con el ambiente como las terrazas verdes y sus beneficios, un 54% dijo que no sabían qué es y un 88% indicó desconocer sus beneficios (Fig. 13 y Fig. 16 respectivamente).. Tal vez No 17% 1%. 22%. 24%. Si 82% Si. No. Tal vez. Figura 12. Porcentaje de interés en eficiencia energética. Click here to unlock PDFKit.NET. 54% Si. No. Tal vez. Figura 13. Porcentaje de conocimiento de techo verde.

(36) Generated by PDFKit.NET Evaluation. Según las Figuras 14 y 15, el 74% de la población conoce el problema ambiental del calentamiento global, sin embargo, un 60% desconocen a su vez las consecuencias reales que esto puede generar en el ambiente.. 26% 40%. 60% 74%. Si. No. Si. Figura 14. Porcentaje de conocimiento de calentamiento global. No. Figura 15. Porcentaje de conocimiento de efectos del cambio climático 12%. 88% Si. No. Figura 16. Porcentaje de conocimiento de beneficios de un techo verde. Se muestra la figura 17 el porcentaje de conocimiento de índice urbano, el 69% de las personas encuestadas no saben que es el índice verde urbano (IVU), el 24 % dijo que tal vez estaba enterado de lo que es el IVU. Tan solo el 7% tiene una idea de lo que es, por tanto, existe un alto desconocimiento del IVU en la provincia. 7% 24%. 69% Si. No. Tal vez. Figura 17. Porcentaje de conocimiento de Índice Verde Urbano. 20 Click here to unlock PDFKit.NET.

(37) Generated by PDFKit.NET Evaluation. En segundo lugar, se les preguntó acerca de las características de sus terrazas. Todos (100%) indicaron que sus terrazas son de concreto (Fig. 18). 0%. 100% Concreto. Adobe. Madera. Figura 18. Porcentaje de material de construcción de terrazas. En cuanto al porcentaje de área que posee en su edificación. El 67% señaló que el área de sus terrazas posee más de 200 m 2 tan solo el 33% de los encuestaos tiene edificaciones con un área de terraza entre los 100 200 m 2 y (Fig. 19).. 33%. 67%. Menos de 100 m2. De 100 - 200 m2. Más de 200 m2 Figura 19. Porcentaje de área de terraza de los encuestados. Con respecto a el porcentaje de uso de las terrazas, el 19% usan sus terrazas como hogar para mascotas, el 17% lo usa como almacén, mientras que el 48% indica que no utilizan sus techos para algo específico y el 19% lo usan como hogar de mascotas (Fig. 20).. 27 Click here to unlock PDFKit.NET.

(38) Generated by PDFKit.NET Evaluation. 16%. 17%. 19% 48% Almacén Hogar para mascotas Ninguno Otro Figura 20. Porcentaje de uso de las terrazas de los encuestados. A pesar del desconocimiento de la población de los techos verdes, y de cuanto es el índice verde urbano en la zona urbana de santo domingo el 73% estaría dispuesto a instalar uno en sus terrazas (Fig. 21).. 26%. 1% 73%. Si. No. Tal vez. Figura 21. Porcentaje de aceptación de tener un techo verde. El 85% de los encuestados, tienen una disponibilidad y aceptación en la instalación de terrazas verdes con el tipo de naturación extensiva, el 15% restante optó por la naturación intensiva. El porcentaje de aceptación se muestra en la figura 22.. 15%. 85% Intensivo. Extensivo. Figura 22. Porcentaje de interés en tipos de techo verde. 28 Click here to unlock PDFKit.NET.

(39) Generated by PDFKit.NET Evaluation. La mayoría de los encuestados están dispuestos a la instalación de techos verdes mientras el costo de inversión para hacerlo no supere los $1000 y si cuesta menos de $500, mejor (Fig. 23). 1% 45% 54%. <500. 500 - 1000. 1500 - 2000. Figura 23. Porcentaje de disposición económica para instalar techo verde. Todos los encuestados (100%) señalaron verse más incentivados si se les otorgara un descuento en sus impuestos por tener un techo verde (Fig. 24).. 100% Si. No. Figura 24. Porcentaje de interés en descuento económico por instalar techo verde. El 55% de las encuestas indicó que sería excelente imponer una Ley que obligue a los propietarios de edificios a instalar vegetación en sus azoteas, constituyéndose como política pública (Fig. 25).. 33%. 55% 12% Si. No. Tal vez. Figura 25. Porcentaje de aceptación en imponer ley sobre techos verdes. 29 Click here to unlock PDFKit.NET.

(40) Generated by PDFKit.NET Evaluation. En relación de las encuestas realizadas sé tuvo que el 64% dijo que el Gobierno debería formular planes de financiamiento para la instalación de las terrazas verdes, a manera de complemento (Fig. 26).. 29%. 64%. 7%. Si. No. Tal vez. Figura 26. Porcentaje de interés en que Gobierno financie techos verdes. Como referencia a los encuestados, el 80% está de acuerdo en realizar campañas de motivación en el cantón para dar a conocer el proyecto de terrazas verdes (Fig. 27).. 17% 3%. 80% Si. No. Tal vez. Figura 27. Porcentaje de aceptación de incentivar instalación de techos verdes. Todos los ciudadanos encuestados consideran que a Santo Domingo le hacen falta áreas verdes, tanto en terrazas como zonas verdes de recreación. (Fig. 28).. 100% Si. No. Figura 28. Perspectiva de encuestados de tener más áreas verdes en Santo Domingo. 30 Click here to unlock PDFKit.NET.

(41) Generated by PDFKit.NET Evaluation. El 50% duda de que el proyecto pueda tener una gran acogida en el cantón (Fig. 29), tomando en cuenta la falta de cultura ambiental.. 31% 50%. 19% Si. No. Tal vez. Figura 29. Porcentaje de perspectiva de acogida de este tipo de proyectos. El 81 % de personas encuestadas considera el uso de terrazas verdes y que su implementación mejoraría las condiciones ambientales y el microclima para un buen vivir en la ciudad (Fig.30).. 17% 2%. 81%. Si. No. Tal vez. Figura 30. Porcentaje de perspectiva de mejoras al instalar techos verdes.. 3.2. SELECCIÓN DEL TIPO DE TERRAZA VERDE Existen 3 tipos de terrazas verdes en función de distintas características, una de ellas la profundidad del sustrato, el tipo de material vegetal, los requerimientos de mantenimiento etc. Bajo esta investigación se tomó dos tipos de modelos por su participación e importancia en las encuestas. Modelos extensivo e intensivo. Se realizó un análisis comparativo entre los modelos de terrazas (Tabla 2), se evaluaron las principales características, para determinar la favorabilidad de cada variable.. 31 Click here to unlock PDFKit.NET.

(42) Generated by PDFKit.NET Evaluation. Tabla 2.Comparación de modelos de terrazas VARIABLE Carga Desarrollo de plantas (tiempo) Espesor del sustrato Vegetación. Mantenimiento Costos por m2 Propósito de la terraza. EXTENSIVA 60 - 200Kg/m2. ESCENARIO Favorable. INTENSIVA 200 - 500Kg/m2. ESCENARIO Favorable. Pocos meses. Favorable. Hasta años. Desfavorable. 2cm - 15cm. Favorable. 15cm - 30cm. Favorable. <50cm (sedum, musgo, herbáceas y césped) Mínimo – Regular Bajo Paisaje. Beneficios ecológicos. Favorable. Favorable Favorable Favorable. >50cm (plantas, arbustos, árboles) Especial – Permanente Alto Cubierta para los elementos de la estructura ecológica. Favorable. Desfavorable Desfavorable Desfavorable. Debido al análisis de características y mediante las encuestas realizadas se detalla que el modelo más favorable para la instalación son las terrazas de tipo extensivo por su bajo costo, fácil mantenimiento y por el propósito de la terraza.. 3.3. REQUERIMIENTOS PREVIOS DE UNA TERRAZA VERDE Para el diseño de la terraza se consideró el tipo de naturación extensiva, por lo que los parámetros considerados se aplican a este modelo, que se caracteriza por requerir mantenimiento, no es necesario el riego periódico, debido a que su cobertura no sobrepasa los 8 cm de espesor y los 140 Kg/m2, como se indica en la Figura 31.. Figura 31. Tipos de naturación de terrazas verdes y principales características. (Jimémez, Correa , Romero, & Rodríguez, 2012), Terrazas verdes, tendencia en Bogotá. 32 Click here to unlock PDFKit.NET.

(43) Generated by PDFKit.NET Evaluation. 3.3.1. REQUERIMIENTOS MÍNIMOS DE LA ESTRUCTURA PORTANTE La estructura de la losa del edificio debe contar con características previas que garanticen la estabilidad del proyecto y de la azotea como tal, por lo tanto se debe tener en cuenta realizar una evaluación del diseño de la terraza y verificar que: . La terraza verde no debe pesar más de la carga máxima que puede soportar la estructura de la losa, es decir la losa debe ser capaz de aguantar un peso entre 110-140 kg/m2 de techo verde, adicional al peso total de la terraza y a la vegetación en su máximo crecimiento, la altura de crecimiento de plantas debe ser entre 5-50 cm, y deben ser preferiblemente crasuláceas (Fig. 32).. Figura 32. Parámetros de la cobertura vegetal por tipo de terrazas verdes (Jimémez, Correa , Romero, & Rodríguez, 2012), Terrazas verdes, tendencia en Bogotá. . El techo debe tener una pendiente mínima del 5% y máxima de 40% para poder instalar la azotea verde, para así evitar encharcamientos de agua al no contar con una pendiente mínima o posibles deslizamientos del sustrato si la pendiente es de mucha inclinación.. . Se debe considerar también la altura de la terraza y su orientación al cielo debido a la influencia directa del viento y la radiación solar, que también son puntos de análisis importantes, ya que muchas horas de luz solar pueden causar sequia de la vegetación o vientos fuertes pueden derivar en el deshierbe de las plantas.. 3.3.2. CONSIDERACIONES DE CARGA Las cargas que deben soportar los techos verdes dependen del tipo y el objetivo del techo a instalarse. La determinación de las cargas que llevan las terrazas son de importancia, ya que se deben tomar en cuenta los aspectos estructurales del edificio y los cálculos previos en el diseño de la losa, es decir la carga total y el peso total que soportará el techo, el peso del sustrato y el. 33 Click here to unlock PDFKit.NET.

(44) Generated by PDFKit.NET Evaluation. estado de saturación y vegetación. No se debe sobrepasar la capacidad de carga admisible. Las cargas por el tipo de techo se visualizan en la Tabla 3. Tabla 3. Cargas en estado saturado por tipo de techo. Tipo de techo a instalar Techo verde extensivo Techo verde semi-intensivo Techo verde intensivo. Carga en estado saturado 110 kg/m2 – 140 kg/m2 150 kg/m2 – 250 kg/m2 250 kg/m2. 3.3.3. PENDIENTE DEL TECHO La Inclinación de la losa es una característica fundamental para el proceso de armado, construcción y mantenimiento de la terraza verde. Es primordial ya que al no tener la debida pendiente provocaría problemas como la acumulación del agua aumentando la capacidad de carga admisible de la losa. El techo donde se instala la estructura de terraza verde debe poseer con una pendiente de 5% como mínimo, de no ser de tal forma se tiene que colocar un sistema de drenaje para evitar el problema de acumulación de agua, en la Tabla 4 se establecen la equivalencia para pendientes de porcentajes a grados. La pendiente tampoco debe exceder el 40% ya que provocaría deslizamiento del sustrato. Tabla 4. Equivalencias para pendientes de porcentaje a grados Tabla de equivalencia para pendientes de porcentajes a grados 2% 1.15º 5% 2.86º 10% 5.71º 15% 8.53º 25% 14.04º 30% 16.70º 35% 19.29º 40% 21.80º Nota: Recuperado de (Araque, 2014), Estudio y diseño de terrazas verdes en edificaciones residenciales ubicadas en áreas de alta densidad constructiva en la ciudad de quito. 3.3.4. SISTEMA DE DRENAJE Como en el caso del soporte estructural, el sistema de drenaje debe ser un elemento de complemento junto con la pendiente de la losa, y un aporte esencial al inmueble donde se instalará el techo verde. Dependiendo de algunos aspectos como el espesor, el tipo de naturación (Extensivo), e intensidad de la lluvia se diseña el sistema de drenaje teniendo en cuenta las pendientes de la losa como lo detalla la Tabla 4. 34 Click here to unlock PDFKit.NET.

(45) Generated by PDFKit.NET Evaluation. En la tabla 5 se muestran los porcentajes de desagüe de agua lluvia en las terrazas con naturación, es decir el porcentaje mostrado es aquel que no puede ser retenido por el sistema de naturación, por ejemplo los sistemas de naturación de tipo extensivo el 30% de precipitación es retenido en el sistema mientras que el 70% será redirigido al sistema de drenaje para su desalojo. El modelo del sistema de drenaje se muestra en la figura 33. Y la estructura del sistema de drenaje exterior se muestra en la figura 34. Tabla 5. Porcentaje de desagüe por tipo de naturación TIPO DE NATURACIÓN Extensivo Semi-intensivo Intensivo. % DE DESAGÜE Espesor mayor a 10 cm 30%, Espesor menor de 10 cm 50% 40% 70%. La acumulación de agua y su retención va determinada y debe ser ajustada a la media anual de precipitación de la localidad. Para el control del desalojo de agua el sistema debe contener una cámara de inspección para supervisión y zonas de mantenimiento para limpieza de tuberías y el sistema de canaletas.. Figura 33. Modelo del sistema de drenaje y su estructura. 35 Click here to unlock PDFKit.NET.

(46) Generated by PDFKit.NET Evaluation. Figura 34. Estructura del sistema de drenaje parte exterior. 3.4. FORMACIÓN DEL PROTOTIPO DE TERRAZA VERDE Los modelos de terrazas verdes tienen diferentes formas y diseños para su construcción o instalación. En si una terraza verde es un sistema de capas superpuestas, el diseño básico de una terraza verde se muestra en la figura 35, de diferentes materiales que se disponen en un orden o diseño para proteger al inmueble de los daños ambientales que puedan ser ocasionados. Una terraza verde con cualquier tipo de instalación en cuanto a naturación debe iniciar con una revisión estructural y su factibilidad para iniciar la instalación, también se debe tener en cuenta los factores ambientales. Los techos verdes están compuestos por diferentes capas, el orden en el que se han previsto en el listado es de manera ascendente, es decir, desde la parte más básica siendo esta el soporte estructural hasta la parte superior que es la capa de vegetación usada. 1. 2. 3. 4. 5. 6. 7. 8.. Soporte estructural Sistema de desalojo de agua Aislante térmico Membrana anti-raíz, impermeable Capa drenante Capa filtrante Capa de sustrato Capa de vegetación. 36 Click here to unlock PDFKit.NET.

(47) Generated by PDFKit.NET Evaluation. Figura 35. Diseño de una terraza verde. 3.4.1. SOPORTE ESTRUCTURAL El soporte estructural es el equivalente a la construcción de la losa, por tanto constituye materiales tales como vigas, alambres, soldaduras y en si la estructura metálica que soporta la losa, teniendo como función principal el de dar soporte a la estructura del diseño arquitectónico. En la figura 36 se muestra un ejemplo del soporte estructural, el armado de la terraza verde se puede materializar en cualquier tipo de diseño del soporte estructural, siempre y cuando no sobrepase la capacidad de carga admisible. Una lista de materiales más comunes que se usan en un soporte estructural son:     . Concreto armado o reforzado Vigas de madera o metal Barras de hierro o acero Laminas y cubiertas prefabricadas Cemento o mortero. 37. Click here to unlock PDFKit.NET.

(48) Generated by PDFKit.NET Evaluation. El diseño y construcción de los soportes estructurales deben ser de acuerdo a la norma técnica de construcción para edificios del Ecuador, para el propósito de terraza verde se toma en cuenta el grado de pendiente del 5%.. Figura 36.Ejemplo de soporte estructural. 3.4.2. SISTEMA DE DESALOJO DE AGUA La eliminación de agua pluvial se realiza mediante varios materiales y elementos los cuales son: capa de drenaje, la pendiente de superficie, coladeras, rejillas, canaletas de bajada de agua. Estos componentes deben asegurar que no haya acumulación de agua en la superficie. Se colocan rejillas en el sistema para evitar que elementos sólidos al ser desalojados bloqueen el flujo de agua. 3.4.3. AISLAMIENTO TÉRMICO El aislante térmico es la estructura que permite la regulación de temperatura en el interior del edificio donde se lleva a cabo la instalación de una terraza verde, su objetivo principal es evitar el aumento de temperatura en épocas de verano y mantener o elevar la temperatura en épocas de invierno. La adecuación del sistema asilaste se lleva a cabo con materiales que tengas la característica de aislamiento, se sitúan por encima del soporte estructural, usualmente los materiales aislantes más usados son: lana de roca o vidrio, espuma de polietileno o polietileno expandido en la figura 37 se muestra la posición del aislante en referencia al soporte estructural.. 38 Click here to unlock PDFKit.NET.

(49) Generated by PDFKit.NET Evaluation. Figura 37. Posición del aislante térmico. 3.4.4. MEMBRANA ANTI-RAÍZ, IMPERMEABLE Es la capa impermeable que impide que las raíces y el agua del sistema vegetal no pasen a la estructura aislante y al soporte estructural. La capa impermeable debe poseer varias características como:      . Resistencia al punzonamiento Resistencia a tensión Estabilidad en cada una de sus direcciones Resistencia ante microorganismos Resistencia a cambios de temperatura Resistencia a los rayos ultravioleta. 3.4.4.1. Estanquidad de la membrana anti-raíz impermeabilizante Evitar el paso de agua fundamental en el proceso de instalación de las capas. Que no lleven filtraciones para lo cual se debe limpiar perfectamente toda la superficie, revisión visual de la capa protectora, colocar una cubierta de 10 cm de agua durante 48 horas bloqueando el sistema de drenaje para ver si se filtra. 3.4.4.2. Protección de la membrana anti-raíz impermeabilizante La protección de las capas impermeables puede llevarse a cabo por distintas elementos como: sustrato, grava y losas impermeables que permitan asegurar el objetivo de la capa impermeable. . La protección con grava se coloca en zonas con poca vegetación o vegetación con raíces pequeñas y con azoteas con pendientes menores a 5% la grava colocada debe ser cribada con un diámetro mínimo de 12 mm con espesores de 5 cm. 39. Click here to unlock PDFKit.NET.

(50) Generated by PDFKit.NET Evaluation. . Protección con losa, se usan en zonas con vegetación baja sin raíces, se usa mortero como capa protectora y que se extiende por toda la capa anti-raíz impermeabilizante.. 3.4.5. CAPA DRENANTE Es la siguiente capa en la estructura de la terraza verde, se encuentra por encima de la capa impermeable, por debajo de la capa filtrante. Tiene la capacidad de desalojar un mínimo de 2 litros de agua por minuto. En el caso de esta capa va ligada con el tipo de naturación, así que esta investigación se ha dispuesto una naturación extensiva por lo que la capa drenante es baja, el modelo de la capa drenante de tipo extensiva se puede ver en la figura 38. Puede estar formada por algunos componentes como: láminas de fibras sintéticas, mallas plásticas, placas drenantes. Las características que requiere la capa drenante son: una estructura duradera, estabilidad física y estabilidad en función y forma.. Figura 38. Modelo de capa drenante (Naturación Extensiva). 3.4.6. CAPA FILTRANTE La capa de filtro ayuda a separar el sustrato con el sistema de capa drenante, la función principal de la capa filtrante es retener sólidos pequeños de material orgánico e inorgánico del sustrato con esta estructura el agua puede fluir libremente y el drenaje puede fluir sin problemas. La capa filtrante lleva un mínimo de separación de traslape de 15 cm sobre la capa drenante y 10 cm desde la capa de sustrato la figura 39 muestra la posición de la capa filtrante.. 40 Click here to unlock PDFKit.NET.

(51) Generated by PDFKit.NET Evaluation. Figura 39. Capa filtrante. La capa filtrante debe contener ciertas características para permitir el funcionamiento del sistema tales como:       . Permeabilidad 10 veces mayor que la del sustrato Permitir el crecimiento de raíces Resistente a la tensión y compresión Resistente contra microorganismos Estructura duradera y estable Resistencia a la putrefacción Resistente a la intemperie. 3.4.7. CAPA DE SUSTRATO Es la capa de soporte de sistema vegetativo que promueve los nutrientes a las plantas de la terraza verde. En Ecuador existen diferentes tipos de sustratos para casi todo tipo de plantaciones sea del tipo productivo o recreativo. Se ha tomado para la instalación de la terraza un sustrato con un espesor de 10 a 15 cm que es el recomendado para el tipo de naturación extensiva como lo es en esta investigación. Existen varias formas de instalación del sustrato dependiendo del recurso natural. 3.4.7.1. Sustrato monocapa Este sistema es recomendable para terrazas con pendientes superiores al 40% para evitar el deslizamiento del sustrato, sin embargo este tipo de sustrato debe ser instalado en dos zonas la primera zona de la monocapa se instala dos capas de material orgánico y minerales, y la segunda zona debe combinar el material orgánico con una mayor superficie de drenaje.. 41 Click here to unlock PDFKit.NET.

(52) Generated by PDFKit.NET Evaluation. 3.4.7.2. Sustrato bicapa Esta capa tiene los dos sistemas por separado el sustrato y la capa drenante, por tanto cada capa funciona independientemente, este sistema bicapa es el más recomendable para los sistemas extensivos y con terrazas con pendientes menores a 40%. Uno de los aspectos importantes del sustrato es garantizar el paso de nutrientes y ser lo más ligera posible para permitir el paso de la solución del sustrato por tanto en la tabla 6 se detalla el porcentaje de poros dependiendo del tipo de naturación. Tabla 6. Porcentaje de poros con respecto al tipo de naturación TIPO DE NATURACIÓN Extensiva Semi-intensiva Intensiva. MATERIAL POROSO Mínimo el 70% Entre el 60% y 90% Mínimo el 50%. DIÁMETRO 3.2 mm 3.2mm 3.2 mm. Con respecto a esta investigación se tomó en cuenta el material poroso para el tipo de naturación extensiva. 3.4.8. CAPA DE VEGETACIÓN Es la última capa del sistema de terraza verde, es la capa de vegetación que consta de las plantas que se eligieron para el tipo de naturación. Para esta investigación se seleccionó el tipo de naturación extensiva. 3.4.8.1. Capa de vegetación extensiva Se seleccionó plantas de fácil acceso, esta naturación contiene un espesor de 5 a 15 cm, se eligió la naturación extensiva por su facilidad de instalación y mantenimiento ya que no es necesario el suministro de nutrientes, los requerimientos de agua son bajos y la capacidad de retención es buena. La vegetación por instalar es de especies propias de la zona, tanto para mantener la biodiversidad del área, así como el soporte de adaptación al ambiente.  CAPPARACEAE Podandrogyne sp es una planta herbácea de hasta 1,5 metros de alto. Hojas alternadas y dispuestas. Flor color naranja. Fruto en delgada vaina de 20 centímetros de largo. Es de uso ornamental.. 42 Click here to unlock PDFKit.NET.

(53) Generated by PDFKit.NET Evaluation.  PAJA TOQUILLA Carludovica, planta modelo herbácea de hasta 3 metros de alto, similar a una palma. Contiene hojas grandes y palmeadas, flores agrupadas en espádice. Sus hojas se utilizan en la confección de sombreros, techos, hamacas, canastas y otros artículos.  FARGESIA FUNGOSA Planta Ornamental de la Familia del Bambú, tiene un crecimiento de hasta 3 metros de largo, sirve para jardines y de uso ornamental no requiere mayor fertilización, gran aporte de materia orgánica.  RYEGRASS O CÉSPED INGLÉS Es una hierba perenne de estación fresca utilizada en climas frescos y templados de todo el mundo. Tiene muchas cualidades que la hacen digna y es considerada la mejor hierba en general para pastos de muchas áreas. La inflorescencia del ryegrass es una espiga con espiguillas dispuestas alternativamente unidas de canto directamente al eje central.  CATHARANTHUS ROSEUS Planta herbácea nombre común es vinca de Madagascar, se lo puede encontrar en jardines a nivel del suelo, es por lo general una planta ornamental con raíces con poca profundidad, alcanza alturas de unos dos metros como máximo, color brillante con bajos requerimientos de nutrientes. (Cordero , Nugra, Rodríguez, & Montesinos, 2013). En la figura 40 se muestra el modelo de la terraza verde con naturación extensiva.. Figura 40. Modelo de terraza verde con naturación extensiva. 43 Click here to unlock PDFKit.NET.
