Determinantes de riesgo y exposición a la carga térmica en los trabajadores de torres de telecomunicaciones sobre los 2600 m.s.n.m.

(1)

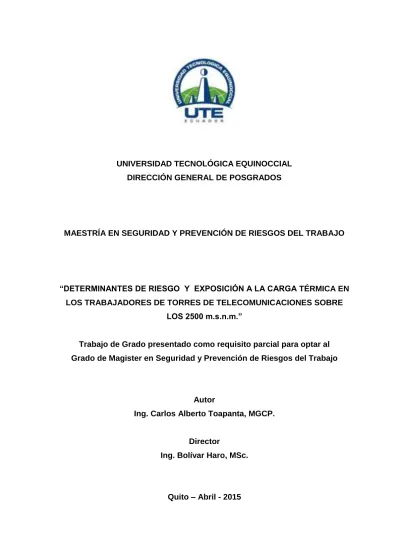

UNIVERSIDAD TECNOLÓGICA EQUINOCCIAL DIRECCIÓN GENERAL DE POSGRADOS

MAESTRÍA EN SEGURIDAD Y PREVENCIÓN DE RIESGOS DEL TRABAJO

“DETERMINANTES DE RIESGO Y EXPOSICIÓN A LA CARGA TÉRMICA EN LOS TRABAJADORES DE TORRES DE TELECOMUNICACIONES SOBRE

LOS 2500 m.s.n.m.”

Trabajo de Grado presentado como requisito parcial para optar al Grado de Magister en Seguridad y Prevención de Riesgos del Trabajo

Autor

Ing. Carlos Alberto Toapanta, MGCP.

Director

Ing. Bolívar Haro, MSc.

(2)

(3)

DECLARACIÓN

Yo, CARLOS ALBERTO TOAPANTA IZA, declaro que el trabajo aquí descrito es de mi autoría; que no ha sido previamente presentado para ningún grado o calificación profesional; y, que he consultado las referencias bibliográficas que se incluyen en este documento.

La Universidad Tecnológica Equinoccial puede hacer uso de los derechos correspondientes a este trabajo, según lo establecido por la Ley de Propiedad Intelectual, por su Reglamento y por la normativa institucional vigente.

(4)

CERTIFICACIÓN

Certifico que el presente trabajo que lleva por título “DETERMINANTES DE RIESGO Y EXPOSICIÓN A LA CARGA TÉRMICA EN LOS TRABAJADORES DE TORRES DE TELECOMUNICACIONES SOBRE LOS 2500 m.s.n.m.”, que, para aspirar al grado de Magister en Seguridad y Prevención de Riesgos del Trabajo fue desarrollado por Carlos Alberto Toapanta Iza, bajo mi dirección y supervisión, en la Dirección General de Posgrados; y cumple con las condiciones requeridas por el reglamento de Trabajos de Titulación artículos 18 y 25

(5)

DEDICATORIA

(6)

AGRADECIMIENTO

A mis padres, Germania y Carlos, por su cariño, guía y por haberme dado las herramientas suficientes.

A mi Suegro, Eduardo, por haber siempre apoyado incondicionalmente a mi familia.

A la Universidad Tecnológica Equinoccial, por ser mi lugar de formación, en sus aulas logré acumular conocimientos y experiencias como estudiante y docente

(7)

RESUMEN

(8)

ABSTRACT

(9)

ÍNDICE DE CONTENIDOS

CAPITULO I ... 1

1.1. INTRODUCCIÓN ... 1

1.2. PLANTEAMIENTO DEL PROBLEMA ... 3

1.3. FORMULACIÓN DEL PROBLEMA ... 4

1.4. SISTEMATIZACIÓN DEL PROBLEMA ... 4

1.5. OBJETIVOS DE LA INVESTIGACIÓN ... 4

1.5.1. OBJETIVO GENERAL ... 4

1.5.2. OBJETIVOS ESPECÍFICOS ... 4

1.6. ALCANCE DE LA INVESTIGACIÓN ... 5

2.1. AMBIENTE TÉRMICO ... 6

2.2. CONFORT TÉRMICO ... 6

2.3. INTERCAMBIOS DE CALOR ... 10

2.4. EQUILIBRIO TÉRMICO ... 11

2.5. NTP 74:CONFORT TÉRMICO – MÉTODO FANGER PARA SU EVALUACIÓN ... 12

2.5.1. TEMPERATURA MEDIA RADIANTE ... 12

2.5.2. HUMEDAD RELATIVA ... 13

2.5.3. INDICE DE VALORACIÓN MEDIO (IMV) ... 14

2.5.4. PORCENTAJE DE PERSONAS INSATISFECHAS (PPD). ... 15

2.6. INDICE CLO DE LA VESTIMENTA ... 17

(10)

3.1. CARACTERIZACIÓN DE LA EXPOSICIÓN A CARGA TÉRMICA EN LAS

CONDICIONES DE TRABAJO... 19

3.2. CONDICIONES DE TRABAJO. ... 19

3.3. CARACTERIZACIÓN DE LA CARGA TÉRMICA ... 23

3.3.1. CRITERIOS DE VALORACIÓN ... 23

3.3.2. INSTRUMENTOS DE MEDICIÓN ... 23

3.3.3. PROTOCOLO DE MEDICIÓN. ... 27

CAPITULO IV ... 29

4.1. LA MUESTRA ... 29

4.2. MEDICIONES DEL ÍNDICE WBGT ... 30

4.3. MEDICIÓN DEL CONFORT TÉRMICO ... 60

4.4. RESULTADOS DE LAS MEDICIONES... 75

4.5. RESULTADOS DE LAS ENCUESTAS ... 84

5. CONCLUSIONES Y RECOMENDACIONES ... 89

5.1. CONCLUSIONES ... 89

5.2. RECOMENDACIONES ... 90

(11)

ÍNDICE DE TABLAS

Tabla 2.1. Efectos de la temperatura sobre el cuerpo humano... 11

Tabla 2.2. Determinación del Factor IMV ... 14

Tabla 2.3. Escala de sensación térmica. ... 15

Tabla 2.4. Aislamiento térmico según tipo de vestido, ISO 7730. ... 17

Tabla 2.5. Aislamiento Térmico de la Ropa ... 18

Tabla 2.6. Ecuaciones de Cálculo del ÍndiceWBGT ... 18

Tabla 3.1. Características del equipo QUESTemp ... 25

Tabla 3.2. Termohigrómetro KESTREL 4000 ... 26

Tabla 4.1. Listado de radio bases ... 29

Tabla 4.2. Mediciones Ilumbisí Torre ... 32

Tabla 4.3. Mediciones Ilumbisí Base ... 33

Tabla 4.4. Mediciones Cotogchoa Torre ... 40

Tabla 4.5. Mediciones Cotogchoa Base ... 41

Tabla 4.6. Mediciones Condado Torre ... 42

Tabla 4.7. Mediciones Condado Base ... 43

Tabla 4.8. Mediciones Cotocollao Torre ... 44

Tabla 4.9. Mediciones Cotocollao Base ... 45

Tabla 4.10. Mediciones Itulcachi Torre ... 46

Tabla 4.11. Mediciones Itulcachi Base ... 47

Tabla 4.12. Mediciones Barrio Nuevo Torre... 48

Tabla 4.13. Mediciones Barrionuevo Base ... 49

Tabla 4.14. Mediciones Turubamba Torre ... 50

Tabla 4.15. Mediciones Turubamba Base ... 51

Tabla 4.16. Mediciones Condor Machay Torre ... 52

Tabla 4.17. Mediciones Condor Machay Base... 53

Tabla 4.18. Mediciones San Carlos Torre ... 54

Tabla 4.19. Mediciones San Carlos Base ... 55

Tabla 4.20. Mediciones San Juan Torre ... 56

Tabla 4.21. Mediciones San Juan Base ... 57

(12)

Tabla 4.23. Mediciones Guamaní Base ... 59

Tabla 4.24. Mediciones velocidad del viento y %HR Ilumbisí Base ... 60

Tabla 4.25. Consumo metabólico promedio en trabajos en la Base ... 61

Tabla 4.26. Consumo metabólico promedio en trabajos en la Torre ... 62

Tabla 4.27. Valores de resistencia térmica de la ropa de trabajo ... 63

Tabla 4.28. Mediciones velocidad del viento Cotogchoa Base ... 69

Tabla 4.29. Mediciones velocidad del viento Condado Base ... 69

Tabla 4.30. Mediciones velocidad del viento Cotocollao Base... 70

Tabla 4.31. Mediciones velocidad del viento Itulcachi Base ... 70

Tabla 4.32. Mediciones velocidad del viento Barrionuevo Base ... 71

Tabla 4.33. Mediciones velocidad del viento Turubamba Base ... 71

Tabla 4.34. Mediciones velocidad del viento Condor Machay Base ... 72

Tabla 4.35. Mediciones velocidad del viento San Carlos Base ... 72

Tabla 4.36. Mediciones velocidad del viento San Juan Base ... 73

Tabla 4.37. Mediciones velocidad del viento Ilumbisí Base ... 73

Tabla 4.38. Mediciones velocidad del viento Guamaní Base ... 74

Tabla 4.39. Niveles de altura de las Radio Bases ... 76

Tabla 4.40. Niveles de altura de las Radio Bases ... 77

Tabla 4.41. Velocidad del viento ... 80

Tabla 4.42. Tabla resumen de índices WBGT ... 81

Tabla 4.43. Comparación del índice WBGT con los TLVs ... 82

Tabla 4.44. Cálculo del % de insatisfechos ... 83

(13)

ÍNDICE DE FIGURAS

Figura 2.1. Confort térmico ... 7

Figura 2.2. Modelo de regulación térmica del cuerpo humano ... 8

Figura 2.3. Escala de la temperatura interna y sus repercusiones en el hombre .. 9

Figura 2.4. Factor de corrección del IMV en función de la TRM. ... 12

Figura 2.5. Factor de corrección del IMV en función de la Humedad ... 13

Figura 2.6. Cálculo de la proporción de insatisfechos. ... 16

Figura 3.1. Diagrama SIPOC de Mantenimiento ... 20

Figura 3.2. Flujograma del Proceso de Mantenimiento ... 22

Figura 3.3. Equipo QUESTemp °36 de 3M ... 24

Figura 3.4. Termohigrómetro KESTREL 4000 ... 24

Figura 4.1. Torre Ilumbisí 2928 m.s.n.m , altura torre 60 m ... 31

Figura 4.2. Torre San Juan 2879 m.s.n.m. ... 34

Figura 4.3. Torre San Juan altura torre 30 m ... 34

Figura 4.4. Torre Itulcachi 2705 m.s.n.m. ... 35

Figura 4.5. Torre Itulcahi altura torre 42 m ... 35

Figura 4. 6. Torre Condor Machay 2758 m.s.n.m. ... 36

Figura 4.7. Torre Condor Machay altura torre 42 m ... 36

Figura 4.8. Torre Barrio Nuevo 2733 m.s.n.m. ... 37

Figura 4.9. Torre Barrio Nuevo altura torre 30 m ... 37

Figura 4.10. Torre Sector Guamaní 2932 m.s.n.m. ... 38

Figura 4.11. Torre Sector Guamaní altura torre 30 m ... 38

Figura 4.12. Torre Turubamba 2746 m.s.n.m. ... 39

Figura 4.13. Torre Condado 2642 m.s.n.m. ... 39

Figura 4.14. Gráfico de temperaturas Cotogchoa Torre ... 40

Figura 4.15. Gráfico de temperaturas Cotogchoa Base ... 41

Figura 4.16. Gráfico de temperaturas CondadoTorre ... 42

Figura 4.17. Gráfico de temperaturas Condado Base ... 43

Figura 4.18. Gráfico de temperaturas Cotocollao Torre ... 44

Figura 4.19. Gráfico de temperaturas Cotocollao Base ... 45

(14)

Figura 4.21. Gráfico de temperaturas Itulcachi Base ... 47

Figura 4.22. Gráfico de temperaturas Barrio Nuevo Torre ... 48

Figura 4.23. Gráfico de temperaturas Barrio Nuevo Base ... 49

Figura 4.24. Gráfico de temperaturas Turubamba Torre ... 50

Figura 4.25. Gráfico de temperaturas Turubamba Base ... 51

Figura 4.26. Gráfico de temperaturas Cóndor Machay Torre ... 52

Figura 4.27. Gráfico de temperaturas Condor Machay Base ... 53

Figura 4.28. Gráfico de temperaturas San Carlos Torre ... 54

Figura 4.29. Gráfico de temperaturas San Carlos Base ... 55

Figura 4.30. Gráfico de temperaturas San Juan Torre ... 56

Figura 4.31. Gráfico de temperaturas San Juan Base ... 57

Figura 4.32. Gráfico de temperaturas Guamaní Torre ... 58

Figura 4.33. Gráfico de temperaturas Guamaní Base ... 59

Figura 4.34. IMV con índice Clo de 0,75 – 270 Kcal/h ... 64

Figura 4.35. IMV con índice Clo de 1,0 – 270 Kcal/h ... 65

Figura 4.36. Gráfica para establecer el factor FH... 66

Figura 4.37. Gráfica para establecer el factor FR... 67

Figura 4.38. Cálculo de la proporción de insatisfechos. ... 68

Figura 4.39. Ubicación Geográfica de las Radio Bases... 75

Figura 4.40. Altitud del trabajo en la Torre sobre el nivel del mar ... 76

Figura 4.41. Ubicación de la torre sobre el nivel del mar ... 77

Figura 4.42. Variación de la temperatura en función de la altitud. ... 78

Figura 4.43. Variación del índice WBGT en función de la hora del día, Base ... 79

Figura 4.44. Variación del índice WBGT en función de la hora del día, Torre ... 79

Figura 4.45. Variación de la velocidad del viento ... 80

Figura 4.46. Programa EpiInfo para la realización y tabulación de la encuesta. . 84

Figura 4. 47. Tiempo estimado de trabajo en la torre ... 85

Figura 4. 48. Numero de ascensos diarios a la torre ... 86

Figura 4.49. Trabajo en la base de la torre ... 86

Figura 4.50. Trabajo en la base de la torre ... 87

Figura 4.51. Trabajo del técnico en Alturas ... 87

(15)

ÍNDICE DE ANEXOS

(16)

CAPITULO I

1.1. INTRODUCCIÓN

En el mundo globalizado y en la actual sociedad del conocimiento, el desarrollo de las telecomunicaciones es de vital importancia, es así que la comunicación mediante telefonía celular, la información web y la conexión en línea, se han convertido en el estilo de vida de muchas personas, sin importar la edad, sexo u ocupación.

Las empresas de telefonía celular han entendido las nuevas necesidades de sus usuarios, y hoy en día a más de ofrecer los servicios de voz han evolucionado a los servicios de datos, y cada vez más personas utilizan su “Smartphone” no solo para llamadas telefónicas, sino también para mantenerse conectado a redes sociales, envío y recepción de mails, cargar o descargar información, transacciones comerciales y económicas, etc. en cualquier lugar geográfico y a cualquier hora, sin necesidad de cables o computadoras.

Según la Superintendencia de Telecomunicaciones “Supertel”, en el año 1994 en el Ecuador se contaba con 18920 usuarios de telefonía móvil. La evolución de este sector de la economía ha tenido un gran incremento, para el 2006 ya se tenía 8.485.050 de usuarios, es así que hasta agosto del 2013 se registraron 17.279.280 abonados de telefonía móvil (penetración del orden del 110%), es decir, que existen varias personas que tienen más de un teléfono celular, mientras que a mayo 2013 se registró 2’328.417 abonados de telefonía fija (penetración del orden del 15,15%).

(17)

la intemperie mediante trabajo en alturas en las torres de telecomunicaciones. Debido a la geografía de nuestro país existen torres sobre los 2500 m.s.n.m. lo cual ocasiona que el trabajador este expuesto a condiciones especiales de temperatura, humedad, presión, velocidad del viento.

En las 6950 radio bases existentes en el Ecuador (SUPERTEL 2012), existen varias empresas que emplean diariamente a trabajadores para realizar actividades de mantenimiento, por tal motivo es importante estudiar los determinantes de riesgos y la exposición a la carga térmica de estos trabajadores, en primer lugar para obtener datos cualitativos y cuantitativos de esta exposición y poder recomendar medidas preventivas preliminares para reducir los efectos de la carga térmica en los trabajadores de torres de telecomunicaciones sobre los 2500 m.s.n.m.

El presente estudio se desarrollará en una organización del sector de telecomunicaciones dedicada a la construcción, montaje y mantenimiento de las estaciones de telecomunicaciones en el Ecuador, este estudio se realizará en el proceso de Mantenimiento por ser en proceso nuevo y en crecimiento.

En la empresa trabajan 134 trabajadores, de los cuales en el proceso de Mantenimiento trabajan 41 personas de campo y 6 personas administrativas, el trabajo en campo se lo realiza en grupos de 2 y 3 personas, en total existen 16 grupos de trabajo, de los cuales 10 grupos están trabajando en la provincia de Pichincha y 1 grupo por cada provincia en: Esmeraldas, Santo Domingo, Sucumbíos, Napo, Imbabura y Tungurahua. El estudio se lo realizará en el proceso de Mantenimiento en la provincia de Pichincha, por ser el más representativo en grupos y en radio bases.

(18)

Debido a que en nuestro país no se ha encontrado descripciones de caso ni estudios de investigación sobre este grupo laboral el presente estudio busca identificar los determinantes de riesgo y la exposición a la carga térmica en los trabajadores de torres de telecomunicaciones sobre los 2500 m.s.n.m.

1.2. PLANTEAMIENTO DEL PROBLEMA

En el mercado actual la prestación de servicios de empresas de telecomunicaciones se realiza para empresas multinacionales, las cuales dentro de su metodología y procesos de trabajo toma en cuenta la prevención en la seguridad y salud en el trabajo. Los contratos que se establecen con las empresas multinacionales tienen numerales específicos en cuanto a la documentación e implementación del Sistema de gestión de seguridad y salud en el trabajo, cuyos incumplimientos pueden generar multas, o incluso terminaciones de contrato.

(19)

1.3. FORMULACIÓN DEL PROBLEMA

Para efectuar este estudio es fundamental generar la siguiente interrogante:

¿Cuáles son los determinantes de riesgo y exposición a la carga térmica en los trabajos de torres de telecomunicaciones sobre los 2500 m.s.n.m en el proceso de mantenimiento en la provincia de Pichincha?

1.4. SISTEMATIZACIÓN DEL PROBLEMA

a. ¿Cuál es la organización del trabajo en la empresa de estudio?

b. ¿Cuáles son las condiciones de trabajo que se presentan en el proceso de estudio?

c. ¿Cuánto es el nivel de carga térmica en el trabajo en torres en el proceso de mantenimiento?

d. ¿Qué parte del proceso genera la carga térmica?

1.5. OBJETIVOS DE LA INVESTIGACIÓN

1.5.1. OBJETIVO GENERAL

Estudiar los determinantes de riesgo y la exposición a la carga térmica en los trabajadores de torres de telecomunicaciones sobre los 2500 m.s.n.m.

1.5.2. OBJETIVOS ESPECÍFICOS

(20)

- Describir el proceso productivo del trabajo que se realiza en torres de telecomunicaciones sobre los 2500 m.s.n.m.

- Determinar las condiciones de trabajo que se realiza en las torres de telecomunicaciones sobre los 2500 m.s.n.m.

- Caracterizar la exposición a carga térmica en los trabajos de torres de telecomunicaciones sobre los 2500 m.s.n.m.

- Establecer la relación entre los determinantes de riesgo y la exposición a carga térmica en los trabajos de torres de telecomunicaciones sobre los 2500 m.s.n.m.

- Proponer medidas preventivas preliminares para reducir los efectos de la carga térmica en los trabajos de torres de telecomunicaciones sobre los 2500 m.s.n.m.

1.6. ALCANCE DE LA INVESTIGACIÓN

El presente estudio se realizará en el proceso de mantenimiento de una empresa del sector de telecomunicaciones, ubicada en Quito en la provincia de Pichincha.

(21)

CAPITULO II

2.1. AMBIENTE TÉRMICO

Los trabajos que se realizan bajo exposición de un ambiente térmico pueden afectar a la salud y seguridad de los trabajadores en mayor o menor grado. Aun cuando las condiciones no sean extremas o el trabajo no sea pesado, estas condiciones pueden afectar de manera significativa en el desarrollo, rendimiento y en la productividad laboral.

2.2. CONFORT TÉRMICO

Se denomina Confort Térmico, cuando las condiciones de temperatura, humedad y velocidad del aire son confortables a la actividad que desarrollan, es decir, que las personas no experimentan sensación de calor ni de frío.

ÁGUILA, Antonio (2005), El confort térmico se alcanza cuando se produce cierto equilibrio entre el calor generado por el organismo como consecuencia de la demanda energética, y el que es capaz de ceder o recibir del ambiente, por lo tanto tienes su interés saber cómo influye la ropa y en concreto, su capacidad aislante respecto al calor (p. 28).

La primera condición que debe cumplirse para que una situación pueda ser confortable es que se satisfaga la ecuación del balance térmico; en otras palabras, es necesario que los mecanismos fisiológicos de la termorregulación sean capaces de llevar al organismo a un estado de equilibrio térmico entre la ganancia de calor (de origen ambiental y metabólico) y la eliminación del mismo.

(22)

a- Que se cumpla el equilibrio térmico

b- Que la tasa de sudoración esté dentro de los límites de confort

c- Que la temperatura media de la piel esté dentro de los límites de confort

Para la evaluación del confort térmico hay que valorar sensaciones que conlleva a una importante carga subjetiva; existen unas variables modificables que influyen en los intercambios térmicos entre el individuo y el medio ambiente y que contribuyen a la sensación de confort, éstas son: nivel de actividad, características del vestido, temperatura seca, humedad relativa, temperatura radiante media y velocidad del aire.

Figura 2.1. Confort térmico

(23)

El balance térmico del ser humano es controlado por el Hipotálamo que es el encargado de regular las temperaturas de todo el cuerpo frente a aportes o pérdidas de calor, utilizando el sistema nervioso central como medio de información para controlar las variaciones de temperatura.

Para lo cual se presenta dos mecanismos de regulación de temperatura; el uno es de naturaleza fisiológica y el otro que depende del comportamiento de la persona. Ambas formas interactúan de tal manera que evitan la presencia de enfermedades y logran que las personas se sientan confortables.

(24)

La temperatura interna del cuerpo varía entre los 36°C y los 38°C; de esta manera los mecanismos de termorregulación del organismo tienen por objeto primordial el mantenimiento de una temperatura interna constante.

Figura 2.3. Escala de la temperatura interna y sus repercusiones en el hombre (Mondelo, Ergonomía 2, Confort y estrés térmico)

ALVAREZ (2012), En un ambiente caliente el organismo acelera el transporte de calor desde las partes internas (cerebro, viseras, etc.,) hacia la piel por el incremento de caudal sanguíneo y la vasodilatación; si la temperatura del cuerpo se incrementa a más de 42°C se puede presentar un golpe de calor (hipertermia) a menos que se trate con agentes refrigerantes puede provocar un colapso y la muerte del individuo (p. 119).

(25)

2.3. INTERCAMBIOS DE CALOR

(Aproximación al Riesgo y confort térmico en el trabajo: El Calor, Balance Térmico) Para realizar un análisis del ambiente térmico es importante tomar en cuenta el intercambio térmico que se desarrolla por cuatro vías.

Convección: el cual se desarrolla entre el cuerpo y el ambiente a su alrededor y los factores de los que depende son la temperatura del aire y la velocidad del mismo. Se pierde calor, cuando la temperatura de la piel es mayor que la temperatura del aire o al contrario cuando la temperatura de la piel es menor que la del aire se gana calor. En cualquiera de los dos casos la velocidad del aire favorece el intercambio de energía.

Radiación: Aquí el aire no interviene, ya que el intercambio de calor se produce entre el individuo y los objetos que lo rodean. Todo cuerpo, en mayor o menor grado y en función de su temperatura emite radiación infrarroja. La temperatura radiante media (TRM) de los objetos del entorno, es una variable ambiental que determina el intercambio de energía, de la siguiente manera; Si la temperatura de la piel > TRM, se pierde calor y se gana calor su sucede lo contrario.

Conducción: Este punto se considera de poca importancia en el ámbito laboral, ya que por lo general los trabajadores utilizan equipos de protección personal en las manos o los pies. La transferencia de calor obliga siempre a la existencia de una diferencia de temperatura. Cuando el aire está más frío que la piel, se pierde calor por convección y radiación, en caso contrario se puede ganar calor.

(26)

2.4. EQUILIBRIO TÉRMICO

MONDELO (2001), “El concepto de intercambio térmico se puede analizar como un estado de cuentas en el que el saldo final debe ser cero para que todo marche bien. Entonces se dice que el entorno y el individuo está en equilibrio” (p. 20).

La temperatura interna del cuerpo humano en condiciones normales es de aproximadamente en intervalo de 36 ºC a 38 ºC, sin embargo cuando las condiciones se presenten demasiado calurosas o demasiado frías, estos valores normales pueden sufrir variaciones, ocasionando desde un malestar simple hasta la muerte en casos extremos.

Tabla 2.1. Efectos de la temperatura sobre el cuerpo humano

Temperatura Efectos

10 °C Aparece el agotamiento físico en las extremidades

18 °C Son óptimos

24 °C Aparece la fatiga física

30 °C Se pierde agilidad y rapidez mental, las respuestas se hacen lentas y aparecen los errores.

50 °C Son tolerables una hora con la limitación anterior.

70 °C Son tolerables media hora, pero están muy por encima de la posibilidad de actividad física o mental.

(27)

2.5. NTP 74: CONFORT TÉRMICO – MÉTODO FANGER PARA SU EVALUACIÓN

2.5.1. TEMPERATURA MEDIA RADIANTE

(NTP 74) La Temperatura Radiante Media (TRM) de un ambiente se define como la temperatura uniforme de un local negro imaginario que produzca en la misma pérdida de calor por radiación en las personas como el local real.

La Temperatura Radiante Media está relacionada con la temperatura de globo; la TRM se calcula a partir de los valores medidos de la temperatura seca, la temperatura de globo y la velocidad relativa del aire mediante la siguiente fórmula:

TRM= TG+1, 9 Ѵv (TG-TS) En dónde:

TRM = temperatura radiante media, ºC TG = temperatura de globo, ºC

TS = temperatura seca, ºC

v = velocidad relativa del aire, m/s

Figura 2.4. Factor de corrección del IMV en función de la TRM.

(28)

El factor de corrección por temperatura FR, es función del nivel de actividad, del tipo de vestido y de la velocidad del aire. Con el valor de FR se va a la fórmula (TRM-TA)*FR para hallar la corrección por temperatura a añadir al valor IMV.

2.5.2. HUMEDAD RELATIVA

La humedad relativa estará comprendida entre el 30 y el 70%, excepto en los lugares donde exista riesgos por electricidad estática en los que el límite inferior será el 50%.

Los valores de la Tabla 1 de la NTP 74 presuponen una humedad relativa del 50%, cuando es diferente se calcula el factor de corrección por humedad.

Figura 2.5. Factor de corrección del IMV en función de la Humedad

(NTP 74: Confort Térmico-Método Fanger para su evaluación)

(29)

2.5.3. INDICE DE VALORACIÓN MEDIO (IMV)

Tabla 2.2.Determinación del Factor IMV

Nivel de actividad 270 Kcal/h

Vestido clo Temp. Seca °C Velocidad relativa (m/s)

< 0,10 0,10 0,15 0,20 0,30 0,40 0,50 1,00 1,50

0

14 -1,92 -2,49

16 -1,36 -1,87

18 -0,8 -1,24

20 -0,24 -0,61

22 0,34 0,04

24 0,93 0,7

26 1,52 1,36

28 2,12 2,02

0,25

12 -1,19 -1,53 -1,8 -2,02

14 -0,77 -1,07 -1,31 -1,51 -2,21

16 -0,35 -0,61 -0,82 -1 -1,61 -2,02

18 0,08 -0,15 -0,33 -0,48 -1,01 -1,36

20 0,51 0,32 0,17 0,04 -0,41 -0,71

22 0,96 0,8 0,68 0,57 0,21 -0,03

24 1,41 1,29 1,19 1,11 0,83 0,64

26 1,87 1,78 1,71 1,65 1,45 1,32

0,50

10 -0,78 -1 -1,18 -1,32 -1,79 -2,07

12 -0,43 -0,64 -0,79 -0,92 -1,34 -1,6

14 -0,09 -0,27 -0,41 -0,52 -0,9 -1,13

16 0,26 0,1 -0,02 0,12 0,45 0,65

18 0,61 0,47 0,37 0,28 0 0,18

20 0,96 0,85 0,76 0,68 0,45 0,3

22 1,33 1,24 1,16 1,1 0,91 0,79

24 1,7 1,63 1,57 1,53 1,38 1,28

0,75

6 -0,75 -0,93 -1,07 -1,18 -1,52 -1,72

8 -0,47 -0,64 -0,76 -0,86 -1,18 -0,14

10 -0,19 -0,34 -0,45 -0,54 -0,83 -1

12 0,1 -0,03 -0,14 -0,22 -0,48 -0,63

14 0,39 0,27 0,18 0,11 0,12 0,26

16 0,69 0,58 0,5 0,44 0,24 0,12

18 0,98 0,89 0,82 0,77 0,59 0,49

20 1,28 1,2 1,14 1,1 0,95 0,87

1,00

6 -1,68 -1,88 -2,03 -2,14 -2,5 -2,7

-2 -1,22 -1,39 -1,52 -1,62 -1,94 -2,12

2 -0,74 -0,9 -1,01 -1,1 -1,37 -1,53

6 -0,26 -0,39 -0,49 -0,56 -0,8 -0,93

10 0,22 0,12 0,04 0,02 0,22 -0,33

14 0,73 0,64 0,58 0,53 0,38 0,29

18 1,24 1,18 1,13 1,09 0,97 0,91

22 1,77 1,73 1,69 1,67 1,59 1,54

1,25

-8 -1,36 -1,52 -1,64 -1,73 -2 -2,15

-4 -0,95 -1,1 -1,2 -1,28 -1,52 -1,65

0 -0,54 -0,66 -0,75 -0,82 -1,03 -1,15

4 0,12 -0,22 -0,3 -0,36 -0,54 -0,64

8 0,31 0,22 0,16 0,11 -0,04 -0,13

12 0,75 0,68 0,63 0,59 0,47 0,4

16 1,2 1,15 1,11 1,08 0,98 0,93

(30)

2.5.4. PORCENTAJE DE PERSONAS INSATISFECHAS (PPD).

MONDELO (2001) De los métodos existentes para la valoración del confort térmico, uno de los más completos, prácticos y operativos es el de Fanger, que aparece en su libro Thermal Confort (1973). Este método ha sido recogido por la norma ISO 7730 y consigue integrar todos los factores que determinan el confort térmico ofreciendo el porcentaje de personas insatisfechas con las condiciones del ambiente térmico en que se desarrolla la actividad (p.82).

En el índice IMV, refleja el valor de los votos emitidos por un grupo de personas ante determinadas condiciones ambientales y personales, y Fanger se basó en un muestreo de 1296 personas, y demuestran que el mejor resultado posible conlleva la insatisfacción del 5% del grupo estudiado.

Fanger emplea la siguiente escala numérica de sensaciones, para calificar por grupos de personas expuestas a un determinado grado de confort.

Tabla 2.3. Escala de sensación térmica.

ESCALA DE SENSACIÓN TÉRMICA

IMV PPD Sensación

+3 99% Muy caluroso

+2 77% Caluroso

+1 26% Ligeramente caluroso

0 5% Confort (neutro)

-1 26% Ligeramente frío

-2 77% Frío

-3 99% Muy frío

(31)

Con el cálculo IVM corregido (IMVc), se procede a estimar el porcentaje de personas insatisfechas.

IMVc = IMV tabla + FH (Humedad medida – 50) + FR (TRM-TS)

% INSATISFECHOS = 100 -95• e-(0,03353 • IMV^4 + 0,2179 • IMV^2)

Figura 2.6. Cálculo de la proporción de insatisfechos.

,00 10,00 20,00 30,00 40,00 50,00 60,00 70,00 80,00 90,00

-2 -1,8 -1,6 -1,4 -1,2 -1 -0,8 -0,6 -0,4 -0,2 0 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 1,8 2

Pr o p o rc ió n d e In sati sf e ch o s

Cálculo de la proporción de insatisfechos a

partir del IMV corregido

(32)

2.6. INDICE CLO DE LA VESTIMENTA

Las características térmicas del vestido se miden en la unidad denominada "clo" (del inglés clothing, vestido), equivalente a una resistencia térmica de 0,18 m2 hr ºC/Kcal; a continuación se indica, para los tipos más usuales de vestido los correspondientes valores de la resistencia en "clo":

Tabla 2.4. Aislamiento térmico según tipo de vestido, ISO 7730.

Tipo de vestido Icl (clo) Icl (m2_°C/w)

Desnudo 0 0

En pantalones cortos 0,1 0,016

Vestimenta tropical en exteriores: camisa abierta con

mangas cortas, pantalones cortos, calcetines finos y

sandalias

0,3 0,047

Ropa ligera de verano: camisa ligera de mangas cortas,

pantalones largos, calcetines finos y zapatos 0,5 0,078

Ropa de trabajo: camiseta, camisa con mangas largas,

pantalones de vestir, calcetines y zapatos 0,8 0,124

Ropa de invierno y de trabajo en interiores: camiseta,

camisa manga larga, calcetines de lana y zapatos 1,0 0,155

Vestimenta completa y de trabajo en interiores:

camiseta y camisa de manga larga, chaleco, corbata,

americana, pantalones de lana, calcetines de lana y

zapatos 1,5 0,233

(33)

Tabla 2.5. Aislamiento Térmico de la Ropa

PRENDA DEVESTIR RESISTENCIA TÉRMICA (Icl)(clo)

Calcetines Ligeros 0.03

Calcetines Gruesos 0.04

Camiseta Ligera 0.20

Camiseta Gruesa 0.25

Jersey 0.37

Pantalón Ligero 0.26

Pantalón Grueso 0.44

(Resistencia Térmica del Vestido, Ergonomía, INSHT, pág.142)

2.7. NTP 322: ÍNDICE WBGT

El Método del índice WBGT, se describe en la norma española NTP322: Valoración del riesgo de estrés térmico: donde se determina el cálculo a partir de la combinación de parámetros ambientales, como: la temperatura de globo (TG), la temperatura húmeda natural (THN), y en condiciones especiales se emplea también la temperatura seca del aire (TA).

A continuación describimos las siguientes ecuaciones de donde se obtiene el índice WBGT:

Tabla 2.6. Ecuaciones de Cálculo del Índice WBGT

ECUACIÓN CRITERIO DEAPLICACIÓN

WBGT = 0.7 THN + 0.3TG En el interior de edificaciones o en el exterior,

sin radiación solar

(34)

CAPÍTULO III

3.1. CARACTERIZACIÓN DE LA EXPOSICIÓN A CARGA TÉRMICA EN LAS CONDICIONES DE TRABAJO

El presente estudio se basa en una investigación de tipo transversal, tanto para la toma de muestras como para la ejecución de las encuestas al personal que labora en las torres de telecomunicaciones, se va a realizar este estudio en el proceso de Mantenimiento en las radio bases de la provincia de pichincha en radio bases sobre los 2500 m.s.n.m.

Debido a que el número de técnicos de Mantenimiento en la provincia de Pichincha son 11, se realiza las encuestas a toda la población, por tanto no es necesario sacar un tamaño de muestra de las encuestas, en este caso se realizará 2 mediciones para cada técnico una en la base y otra en la torre, dando un total de 22 mediciones de WBGT y 11 mediciones de confort térmico en la base de la torre.

3.2. CONDICIONES DE TRABAJO.

Para determinar la carga térmica en el puesto de trabajo es necesario recurrir al análisis de las condiciones de trabajo.

(35)

Como parte de las condiciones y esquema de trabajo en la siguiente figura se muestra las entradas, salidas, recursos, controles, actividades e indicadores del proceso de mantenimiento.

Figura 3.1. Diagrama SIPOC de Mantenimiento

(Elaborado por: Toapanta C, 2014)

Para detallar las actividades y como documento de inducción y capacitación al personal se establece un diagrama de flujo detallando las actividades propias del mantenimiento.

1.- NOMBRE PROCESO: MANTENIMIENTO

2.- DUEÑO: 3.- OBJETIVO:

7.- CONTROLES:

Especificaciones Técnicas Cronograma de Tiempo de Ejecucion (SLA) Lista de

PROVEEDOR 4.- ENTRADAS Mantenimientos Radio Bases 6.- SALIDAS CLIENTE

Preventivos Actualizada

Reportes de Mantenimiento Preventivo Reportes de Mantenimiento Correctivo MCP

5- ACTIVIDADES: Reporte de Tanqueos Horometros Detalles de Insumos Utilizados Cotizacion Proyecto FLM

8.- RECURSOS

Supervisor MTTO Coordinador MTTO Gerente MTTO

9.- INDICADORES DE GESTIÓN:

Mantenimientos en Infraestructura Realizados a Tiempo Total de Mantenimientos Planificados Infraestructura

Mantenimientos en TX Realizados a Tiempo Total de Mantenimientos Planificados TX

10.- INTERRELACIÓN CON LOS REQUISITOS ISO 9001:2000

7.5.1 Control de Produccion y Prestacion de Servicios 7.5.2 Validacion de Procesos, Producción, Prestacion Servicios 7.5.3 Identificacion y Trazabilidad

7.6 Control de Equipos Seguimientos y Medicion

Transporte Vehicular Herramientas, Materiales Celulares., GERENTE DE MANTENIMIENTO

Ejecución correcta y optima de mantenimientos, para garantizar disponibilidad de la red y aumentar la satisfacción del cliente

Tecnicos INFRA, TX

8.4 Analisis de Datos Rectificadores)

Insumos y Materiales Filtros, Aceite, Combustible, Refrigerante

8.5.1 Mejora Continua 8.5.2 Acciones Correctivas 8.5.3 Acciones Preventivas

EPP CLIENTE

Especificaciones de los diferentes mantenimientos

(MCP, MP, ME) Materiales, Insumos

Informacion Incidentes y Mantenimientos Correctivo Preventivo Lista de Radio Bases Actualizada Aprobacion Cotizaciones Aprobacion de Valores a Facturar

BODEGA Materiales, Insumos y Repuestos

8.2.3 Seguimiento y Medicion Procesos % Cumplimiento de mantenimientos preventivos INFRA =

% Cumplimiento de mantenimientos preventivos TX = ODUS, Cables Repuestos (IDUS,

2. TRANSMISIONES

Revision de Enlaces (Alarmas, Frecuencias) Conectores Desde y Hacia los DDF Instalacion de Conectores, Vulcanizados CDMA, GSM, 3G Revision Equipos de Transmision (Antenas, Feaders, Jumpers) Revision de Conexiones de Tierra Revision o Cambios de Equipos UMTS Revision de Parámetros Voltajes o Corrientes Revision Racks, Breakers, Generadores y Temperatura Resolucion de Problemas en Software y Hardware Manejo Basico de Tableros Electricos (TGSM, TDE, TDX) Revision Power Plant Revision Visual de la Verticalidad de las Torres Revision Correcto Funcionamiento de Luz Baliza Revision del Deterioro Pintura u Oxidacion Pernos Soportes y Lineas de Vida Revision y /o Cambio de Amarras Plasticas Elaborar Informes de Eventos Realizados (MCP,MP,ME)

Elaborar Informes Gastos

1.INFRAESTRUCTURA

Limpieza general de Radio Bases Mantenimiento de Generadores Fijos y Portatiles Reajustes de Tarjetas en el Tablero Principal Pruebas de Mediciones de Voltaje y Corriente (red, generador) Transferencia Automatica red - generador, generador - red Tableros Electricos (TGSM,TDE,TDX) reajuste, limpieza Mantenimiento Power Plant Revision Visual de Verticalidad de Torres Revision Correcto Funcionamiento de Luz Baliza Revision del Deterioro Pintura u Oxidacion Pernos Soportes y Lineas de Vida Revision y /o Cambio de Amarras Plasticas Racks (Revision, Reajuste y Limpieza) Aires Acondicionados (Limpieza, Lavado de Condensadoras, evaporadoras) Revision de Correcta Temperatura Cuarto de Equipos Elaborar Informes de Eventos Realizados (MCP,MP,ME) Elaborar Informes Gastos

CLIENTE

Recursos y Materiales Centros de Mantenimiento

Solicitud de Compras

Solicitud de Materiales a Bodega Bodega

Compras

Liquidacion de Gastos

Valores a Facturar

Contabilidad

(36)

DOCUMENTACIÓN Y SEGUIMIENTO

PLANIFICACIÓN EJECUCIÓN MP

FLUJOGRAMA DEL PROCESO DE MANTENIMIENTO

INICIO

1. MANTENIMIENTO GRUPO ELECTROGENO. Toma de Datos del generador(Marca, Modelo, etc) Revisar pendientes de MPs

anteriores

SI

Revisar el cronograma de mantenimientos de infraestructura,

y realizar el balanceo de trabajo.

Asignar personal técnico y recursos para el mantenimiento de la Radio

Base

Personal en sitio Llamara NOC Seguradad (1800123662/0999993301), solicitar permisos de

ingreso.

Ingreso del personal técnico a la Radio Base Llamar a HELP DESK, aperturar

ticket de inicio MP Inicio MP Revisión general del sitio y sus

equipos.

Cronograma MPs

1

Revisión de horas de trabajo y Consumo de Combustible

Inspección y chequeo del generador : bandas, aceite, fugas, escape, vibración, instrumentos de medición, valvulas, radiador, etc. Realizar reajuste de

conexiones

3. REVISIÓN DE TABLERO TGSM. Revisión de tableros TTA, TDE,TDX, toma de datos de Voltajes, Corrientes. Datos de Transformador y si existe datos de Autotransformador . Reajuste de

conexiones.

TABLERO GSM, Inspecciones , ajustes y correciones de contactores,breakers, rotulado de

tableros 2. INFORMACIÓN DE RED PÚBLICA.

4. INSPECCIÓN Y CORRECCIONES DE INSTALACIONES ELÉCTRICAS

Inspecciones y correcciones de pozos de tierra, interruptores y tomacorrientes, luz baliza, sistema de

tierra, focos y luminarias

5. MANTENIMIENTO DE AIRES ACONDICIONADOS. mediciión de volatje, corriente, presión de baja,

presión de alta, temperatura

Inspecciones , reemplazo y limpieza de filtros deshidratador, de humedad, revisión del timer, .

termostato

Mantenimiento del Evaporador ( serpentín, desague, rejillas, filtros, fugas, rodamientos y Condensador (serpentín, compresor, ventilador,

6. REVISION Y ESTADO DE ALRAMAS GSM

Inspecciones de alarmas de breaker de bancos baterias, alarmas alta temperatura, corte AC, falla

rectificador, puertas abiertas

Sitio tine generador

NO

SI

Sitio tiene aire acondicionado

SI

NO

Informar al Supervisor del inconveniente. De dar solucion se

suspende el MP 2

NO

(37)

Figura 3.2. Flujograma del Proceso de Mantenimiento

(Elaborado por: Toapanta C, 2014)

FIN

Seguimiento y avance del cronograma Pruebas de

Alarmas OK

Corrección de alarmas

Reporte al Noc y salida del

NO NO

Registro MPs

Elaboración del Reporte

Aprobación del Reporte

Revisión del contenido del

Generación de consultas y pendientes

Consulta s, reportes

1

SI 11. ALMACENAR LAS FOTOGRAFÍAS Y EVIDENCIA

DEL MANYTENIIMIENTO REALIZADO 7. INSPECCIÓN FÍSICA DE LA INFRAESTRUCTURA

Inspecciones de escalerilla, verticalidad de la torre, inspección y ajuste de pernos, revisión de la corrosión,

.soportes de antenas, linea de vida

8. MANTENIMIENTO DE LA INFRAESTRUCTURA CIVIL

Estado de cubierta de BTS, estado del cuart de generador, filtrciones, fisuras, estado de cerramientos

y seguridades, extintores, mimetizaciión

9.- LISTADO DE MATERIALES Y REPUESTOS UTILIZADOS

10.- REPORTE Y ALMACENAMIENTO ADECUADO DE LOS RESIDUOS GENERADOS

(38)

3.3. CARACTERIZACIÓN DE LA CARGA TÉRMICA

3.3.1. CRITERIOS DE VALORACIÓN

El procedimiento llevado a cabo para las mediciones del riesgo toma en cuenta las siguientes normas técnicas del Instituto Español de Seguridad e Higiene en el Trabajo:

a) NTP 322 : Valoración del riesgo de estrés térmico: índice WBGT. b) NTP 74: Confort térmico – Método Fanger para su evaluación. c) NTP 323: Determinación del metabolismo energético.

Posteriormente los datos obtenidos serán comparados con los valores límites TLV`s. o comparados en tablas para obtener el porcentaje de insatisfechos.

3.3.2. INSTRUMENTOS DE MEDICIÓN

(39)

Figura 3.3. Equipo QUESTemp °36 de 3M

Para la medición de la velocidad del viento, de la altura sobre el nivel del mar y presión atmosférica se escoge el Termohigrómetro KESTREL 4000.

(40)

Las características del equipo QUESTemp °36 de 3M se muestran en la tabla siguiente:

Tabla 3.1. Características del equipo QUESTemp

ESPECIFICACIONES

Tipo: QUES Temp °36

Nº de serie: TKM050005

Ultima re calibración: 05/2013

MEDICIONES: Temperatura de Globo; Temperatura de bulbo seco; Temperatura de bulbo húmedo; WBGTin; WBGTout; Índice de calor

RANGOS DE MEDICIÓN: RANGOS PRECISIÓN

Temperatura de Globo:

Temperatura de bulbo seco:

Temperatura de bulbo húmedo:

-5 °C a 100 °C +/- 5 °C (entre 0 C° y 120 °C)

% humedad relativa 0 % a 100 % +/- 5% (entre 20 y 95%)

PARÁMETROS PROGRAMABLES

Escala de temperatura ° C o °F

Selección de lenguaje Múltiple

Fecha/tiempo Reloj/Calendario

Intervalos de registro de datos 1, 2, 5, 10, 15, 30 o 60 min

Índice de Calor/humidex Yes

Canal de medición de velocidad de aire On/Of

PROPIEDADES MECÁNICAS

Dimensiones 9,2 x 7,2 x 3 inch

Peso 2,6 lb (1,2 kg)

(41)

Las características del equipo el Termohigrómetro KESTREL 4000, se indica en

la tabla siguiente:

Tabla 3.2. Termohigrómetro KESTREL 4000

ESPECIFICACIONES

Error de lectura Tiempo de respuesta

Unidades y límites de rango

Capacidad de memoria

Velocidad de viento ±3 % de la lectura 1 s 0,3-40 m/s 1,0-144 km/h

2 s ---» 8min, 20 s 12h ---» 17 semanas, 6 días Temperatura ±1 ºC < 1 min -29- +70 ºC

Sensación térmica ±2 ºC < 1 min -29- +70 ºC

Temperatura de

bulbo húmedo ±2 ºC < 1 min -29- +70 ºC

Punto de rocío ±3 ºC (por encima de 20%

de RH) < 1 min -29- +70 ºC

Índice de calor ±3 ºC < 1 min -29- +70 ºC

Humedad relativa ±3 % < 1 min 5-95 %

Presión ±3 hPa < 1 min 870-1080 hPa

Altitud ±30 m (a condición

atmosférica estándar) < 1 min -500-9000 m

Altitud resolución 1 m < 1 min -500-9000 m

Densidad por altitud ±75 m < 1 min -500-9000 m

(42)

3.3.3. PROTOCOLO DE MEDICIÓN.

Debido a que los horarios de trabajo del proceso de Mantenimiento es de 8h30 a 17h30, el muestreo se realizará en este horario siempre que no exista presencia de lluvias leves, en la provincia de Pichincha existen alrededor de 550 radio bases, debido a que el número de técnicos de Mantenimiento en la provincia de Pichincha son 11 , se realiza las encuestas a toda la población, por tanto no es necesario sacar un tamaño de muestra de las encuestas, en este caso se realizará 2 mediciones para cada técnico una en la base y otra en la torre, dando un total de 22 mediciones de WBGT y 11 mediciones de confort térmico en la base de la torre.

En la provincia de Pichincha existen 6 radio bases que sobrepasan los 3000 m de altura, por lo que las radio bases representativas del trabajo diario están entre 2500 m.s.n.m y 3000 m.s.n.m . Se realizará el siguiente protocolo de medición.

Medición en la base de la torre:

Con el equipo QUESTemp °36 se realizará la medición de temperaturas, humedad relativa e índice WBGT en un rango de 10 a 15 min.

Con el Termohigrómetro KESTREL 4000 se realizará la medición de velocidad del viento, altura sobre el nivel mar en un lapso 1 a 2 minutos.

Con un GPS, se determinara las coordenadas geográficas de la radio base.

Medición en la torre:

Con el equipo QUESTemp °36 se realizará la medición de temperaturas, humedad relativa e índice WBGT en un rango de 15 a 20 min.

(43)

Cálculos y Comparaciones

Con la NTP 322, se realizará los cálculos del índice WBGT el cual se comparará con los TLV´s.

Con la NTP 323, se estimará en consumo metabólico de acuerdo a la actividad.

Con la NTP 74, se calculará la temperatura media radiante, el índice IMV corregido y mediante tablas de Fanger se estimará el porcentaje de personas insatisfechas

(44)

CAPITULO IV

4. ANALISIS E INTERPRETACIÓN DE RESULTADOS

4.1. LA MUESTRA

Previo a la obtención de resultados se debe indicar que la organización trabaja en una sola jornada de 8:30 de la mañana hasta las 17:30 de las cuales son 8 horas laborables y 60 minutos de almuerzo.

Las mediciones se realizó en las siguientes radios bases, con la participación de 11 técnicos autorizados y capacitados para realizar trabajos en alturas.

Tabla 4.1. Listado de radio bases Nombre de la radio base

1 Cotogchoa

2 Condado

3 Cotocollao

4 Itulcahi

5 Barrionuevo

6 Turubamba

7 Cóndor Machay

8 San Carlos

9 San Juan

10 Ilumbisí

11 Guamaní

(45)

4.2. MEDICIONES DEL ÍNDICE WBGT

Las condiciones de trabajo en la torre, parecen generar un desgaste físico primero por el esfuerzo que representa el ascenso sobre una escalera vertical y luego por la posición de parado y suspendido con el arnés acompañado de las condiciones ambientales especiales a las que están expuestos especialmente de temperatura y velocidad del viento, lo que puede provocar una disminución de la capacidad y concentración en los mismos. Por lo tanto el estudio inicia con el monitoreo de este puesto de trabajo, para así poder determinar si existe presencia o no de un riesgo higiénico por estrés por frío.

En la base de la torre también se presentan condiciones de temperatura, humedad relativa, y velocidades inferiores a la de la torre debido a que en la base existen barreras naturales y el cerramiento de la radio base, entonces en este puesto de trabajo se presenta también una carga térmica.

De acuerdo al puesto de trabajo estudiado y a partir de sus condiciones, se determina quela ecuación aplicable es:

En exteriores con radiación solar.

WBGT: 0, 7 THN + 0, 2 TG +0, 1TA En donde:

WBGT: Índice en °C

(46)

Figura 4.1. Torre Ilumbisí 2928 m.s.n.m , altura torre 60 m

(47)

Tabla 4.2. Mediciones Ilumbisí Torre

Tiempo Fecha: 10/04/2015 Hora inicio: 14:41:39 Hora paro: 15:02:05 Duración: 20 min Instrumento Tipo:

Quest Temp 36

Nombre: QT36

Número de serie: TKM050005 Calibración:27/02/2015

Bulbo húmedo

T’ máxima. °C 14,87

T’ mínima. °C 11,39

T’ promedio. °C 12,26

Bulbo seco

Cuerpo negro

WBGT

Entrada máxima. °C 13,63

Entrada mínima. °C 14,38

Entrada promedio. °C 15,19

WBGT

Índice térmico máximo °C 18,32 Índice térmico mínimo °C 13,42 Índice térmico promedio °C 14,72

Humedad

H. máxima. % 51

H. mínima. % 30

H. promedio. % 39,25

Elaborado por: Toapanta C, 2015

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*12,26 °C) + (0, 2*22,03 °C) + (0, 1*17,37°C)

(48)

Tabla 4.3. Mediciones Ilumbisí Base

Tiempo Fecha: 10/04/2015 Hora inicio: 15:10:45 Hora paro: 15:20:38 Duración: 10 min Instrumento Tipo:

Quest Temp 36

Nombre: QT36

Bulbo húmedo

Bulbo seco

T’ máxima. °C 17.54

T’ mínima. °C 17.16

Cuerpo negro

T’ máxima. °C 18.8

T’ mínima. °C 18.49

T’ promedio. °C 18.64

WBGT

Entrada máxima. °C 15,29

Entrada mínima. °C 14,38

Entrada promedio. °C 14,50

WBGT

Índice térmico máximo °C 15,20 Índice térmico mínimo °C 14,25 Índice térmico promedio °C 14,37

Humedad

H. máxima. % 57

H. mínima. % 51

H. promedio. % 54

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*12, 73 °C) + (0, 2*18.64 °C) + (0, 1*17,30°C)

(49)

A continuación se presentan varias fotografías de los técnicos y de las torres en las cuales se realizó las mediciones.

Figura 4.2. Torre San Juan 2879 m.s.n.m.

(50)

Figura 4.4. Torre San Juan 2879 m.s.n.m.

(51)

Figura 4. 6. Torre San Juan 2879 m.s.n.m.

(52)

Figura 4.8. Torre Barrio Nuevo 2733 m.s.n.m.

(53)

Figura 4.10. Torre Sector Guamaní 2932 m.s.n.m.

(54)

Figura 4.12. Torre Turubamba 2746 m.s.n.m.

(55)

Tabla 4.4. Mediciones Cotogchoa Torre

Tiempo Fecha: 13/04/2015

Hora inicio: 09:51:59

Hora paro: 10:08:09

Duración: 17 min Instrumento Tipo:

Quest Temp 36

Nombre: QT36

Bulbo húmedo T’ promedio. °C 15,2

Bulbo seco T’ promedio. °C 20,98

Cuerpo negro T’ promedio.. °C 34,15

WBGT Índice térmico promedio °C 19,57

Humedad H. promedio. % 30,5

Figura 4.14. Gráfico de temperaturas Cotogchoa Torre

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*15,20 °C) + (0, 2*34,15 °C) + (0, 1*20,98°C)

(56)

Tabla 4.5. Mediciones Cotogchoa Base

Hora paro: 09:35:04

Quest Temp 36

Nombre: QT36

Figura 4.15. Gráfico de temperaturas Cotogchoa Base

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*17,33 °C) + (0, 2*37,48 °C) + (0, 1*21,16°C)

(57)

Tabla 4.6. Mediciones Condado Torre

Hora paro: 12:13:58

Quest Temp 36

Nombre: QT36

Figura 4.16. Gráfico de temperaturas Condado Torre

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*13,3 °C) + (0, 2*23,97 °C) + (0, 1*20,23°C)

(58)

Tabla 4.7. Mediciones Condado Base

Hora paro: 12:32:54

Quest Temp 36

Nombre: QT36

Figura 4.17. Gráfico de temperaturas Condado Base

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*12,77°C) + (0, 2*23,63 °C) + (0, 1*19,16°C)

(59)

Tabla 4.8. Mediciones Cotocollao Torre

Hora paro: 13:30:40

Quest Temp 36

Nombre: QT36

Figura 4.18. Gráfico de temperaturas Cotocollao Torre

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*12,85 °C) + (0, 2*22,39 °C) + (0, 1*20,35°C)

(60)

Tabla 4.9. Mediciones Cotocollao Base

Hora paro: 13:08:28

Quest Temp 36

Nombre: QT36

Figura 4.19. Gráfico de temperaturas Cotocollao Base

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*13,49°C) + (0, 2*24,79 °C) + (0, 1*21,09°C)

(61)

Tabla 4.10. Mediciones Itulcachi Torre

Hora paro: 17:19:30

Quest Temp 36

Nombre: QT36

Figura 4.20. Gráfico de temperaturas Itulcachi Torre

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*12,13°C) + (0, 2*22,47 °C) + (0, 1*18,49°C)

(62)

Tabla 4.11. Mediciones Itulcachi Base

Hora paro: 16:42:14

Quest Temp 36

Nombre: QT36

Figura 4.21. Gráfico de temperaturas Itulcachi Base

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*14,46°C) + (0, 2*22,13 °C) + (0, 1*19,44°C)

(63)

Tabla 4.12. Mediciones Barrio Nuevo Torre

Hora paro: 15:45:40

Quest Temp 36

Nombre: QT36

Figura 4.22. Gráfico de temperaturas Barrio Nuevo Torre

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*12,62 °C) + (0, 2*21,57 °C) + s(0, 1*15,57°C)

(64)

Tabla 4.13. Mediciones Barrionuevo Base

Hora paro: 15:14:02

Quest Temp 36

Nombre: QT36

Figura 4.23. Gráfico de temperaturas Barrio Nuevo Base

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*14,1 °C) + (0, 2*21,02 °C) + (0, 1*19,53°C)

(65)

Tabla 4.14. Mediciones Turubamba Torre

Hora paro: 09:18:52

Quest Temp 36

Nombre: QT36

Figura 4.24. Gráfico de temperaturas Turubamba Torre

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*12,83 °C) + (0, 2*22,13 °C) + (0, 1*16,13°C)

(66)

Tabla 4.15. Mediciones Turubamba Base

Hora paro: 08:30:32

Quest Temp 36

Nombre: QT36

Bulbo húmedo T’ promedio. °C 13

Figura 4.25. Gráfico de temperaturas Turubamba Base

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*13 °C) + (0, 2*17,28 °C) + (0, 1*15,62°C)

(67)

Tabla 4.16. Mediciones Cóndor Machay Torre

Hora paro: 17:02:02

Quest Temp 36

Nombre: QT36

Figura 4.26. Gráfico de temperaturas Cóndor Machay Torre

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*11,36 °C) + (0, 2*13,24 °C) + (0, 1*12,79°C)

(68)

Tabla 4.17. Mediciones Cóndor Machay Base

Hora paro: 16:39:18

Quest Temp 36

Nombre: QT36

Figura 4.27. Gráfico de temperaturas Cóndor Machay Base

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*13,52 °C) + (0, 2*16,66 °C) + (0, 1*16,68°C)

(69)

Tabla 4.18. Mediciones San Carlos Torre

Hora paro: 14:49:39

Quest Temp 36

Nombre: QT36

Figura 4.28. Gráfico de temperaturas San Carlos Torre

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*14,18°C) + (0, 2*25,17 °C) + (0, 1*21,81°C)

(70)

Tabla 4.19. Mediciones San Carlos Base

Hora paro: 14:13:42

Quest Temp 36

Nombre: QT36

Figura 4.29. Gráfico de temperaturas San Carlos Base

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*15,55 °C) + (0, 2*34,79 °C) + (0, 1*22,26°C)

(71)

Tabla 4.20. Mediciones San Juan Torre

Hora paro: 12:59:40

Quest Temp 36

Nombre: QT36

Bulbo húmedo T’ promedio. °C 11.74

Bulbo seco T’ promedio. °C 19

Cuerpo negro T’ promedio.. °C 25.44

WBGT Índice térmico promedio °C 15.21

Humedad H. promedio. % 34.75

Figura 4.30. Gráfico de temperaturas San Juan Torre

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*11,74°C) + (0, 2*25,44 °C) + (0, 1*19°C)

(72)

Tabla 4.21. Mediciones San Juan Base

Hora paro: 12:32:32

Quest Temp 36

Nombre: QT36

Figura 4.31. Gráfico de temperaturas San Juan Base

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

(73)

Tabla 4.22. Mediciones Guamaní Torre

Hora paro: 10:33:16

Quest Temp 36

Nombre: QT36

Figura 4.32. Gráfico de temperaturas Guamaní Torre

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*13,10 °C) + (0, 2*27,93 °C) + (0, 1*18,58°C)

(74)

Tabla 4.23. Mediciones Guamaní Base

Hora paro: 10:10:27

Quest Temp 36

Nombre: QT36

Figura 4.33. Gráfico de temperaturas Guamaní Base

WBGT: 0, 7 THN + 0, 2 TG +0, 1 TA

WBGT: (0, 7*13,27 °C) + (0, 2*33,74 °C) + (0, 1*18,33°C)

(75)

4.3. MEDICIÓN DEL CONFORT TÉRMICO

En la base de la torre se presenta velocidades del viento de alrededor de 1 m/s, por lo cual podría también determinarse el valor de la temperatura radiante media, como dato adicional para la valoración como confort.

Tabla 4.24. Mediciones velocidad del viento y %HR Ilumbisí Base

Fecha: 10/04/2015

Instrumento: Termohigrómetro Nombre:KESTREL 4000 Calibración: 05/2013

Velocidad viento

Velocidad máxima. m/s 1.1

Velocidad promedio. m/s 1.0

Altitud Altura sobre el nivel del mar

m.s.n.m. 2928

Temperatura Radiante Media:

TRM = TG + 1, 9 √v (TS –TG)

En donde:

TRM: Temperatura Radiante Media TG: Temperatura de globo (°C)
