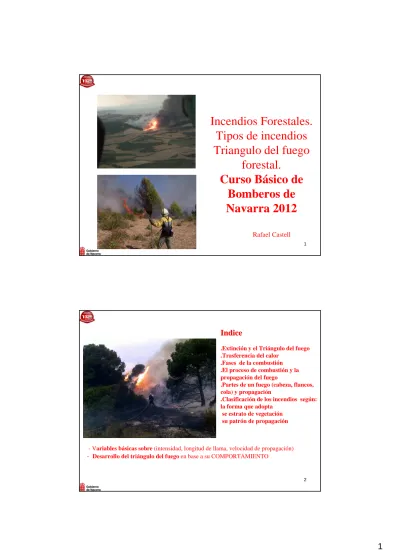

Incendios Forestales.
Tipos de incendios Triangulo del fuego
forestal.
Curso Básico de Bomberos de Navarra 2012
Rafael Castell
2
- Variables básicas sobre (intensidad, longitud de llama, velocidad de propagación) - Desarrollo del triángulo del fuego en base a su COMPORTAMIENTO
Indice Indice
.Extinción y el Triángulo del fuego .Trasferencia del calor
.Fases de la combustión .El proceso de combustión y la
propagación del fuego .Partes de un fuego (cabeza, flancos,
cola) y propagación
.Clasificación de los incendios según:
la forma que adopta se estrato de vegetación su patrón de propagación
3
Combustibles O xí ge no
C al or
Extinci
Extinció ón y el tri n y el triá ángulo del fuego ngulo del fuego
Enfriamiento
Enfriamiento.- Actuando sobre el calor Enfriando mediante el ataque directo con agua, usando mangueras, medios aéreos, ...
4
Extinci
Extinció ón y el tri n y el triá ángulo del fuego ngulo del fuego
Sofocaci
Sofocacióónn.- Actuando sobre el oxígeno Desplazando el oxígeno mediante el ataque directo con batefuegos, batefuegos - mochila extintora, palas, ...
Combustibles O xí ge no
C al or
5
Extinci
Extinció ón y el tri n y el triá ángulo del fuego ngulo del fuego
Desalimentaci
Desalimentacióón.- Actuando sobre el n combustible
Quitando el combustible o/y rompiendo su continuidad, mediante el ataque indirecto y/o el ataque paralelo
Combustibles O xí ge no
C al or
6
Transferencia de calor:
Transferencia de calor:
Convecci
Conveccióón: calor que se transmite por n: calor que se transmite por fluido en movimiento (
fluido en movimiento (aire,humoaire,humo))
Conducci
Conduccióón: n: calor que se transmite por calor que se transmite por s
sóólido (poca importancia en los fuegos lido (poca importancia en los fuegos forestales.)
forestales.)
Radiaci
Radiacióón: n: calor que se transmite por calor que se transmite por ondas (llamas, sol)
ondas (llamas, sol) convecci
conveccióónn conduccióconducciónn
radiaci radiacióónn
7
Teorí Teor ía del fuego: fases de la combusti a del fuego: fases de la combustió ón n
precalentamiento
precalentamiento pirpiróólisislisis
Ignici Ignicióón y n y autoignici autoignicióónn
combusti
combustióón gaseosan gaseosa
combusti
combustióón sn sóólida o lida o de brasas de brasas
T 100º a 200º
T 300º a 400º
T > 400º T 600º a 1000º
8
El proceso de la Combustión y la Propagación del fuego
Precalentamiento Precalentamiento Pirólisis
Combustión 1ª Combustión 2ª
Enfriamiento Succión
Radiación
direcci
direccióón de avance del fuegon de avance del fuego
convecci conveccióónn
9
El proceso básico de propagación del incendio:
factores
Succión.- Generada por las corrientes convectivas
Radiación.- Generada pro las ondas de calor que emite el fuego Convección.- Elevación de los gases calientes de la combustión
Neutro Efecto de la
pendiente Efecto del
viento
Viento
10
Evolución de la Ignición.
ignición aceleración
estabilización
aceleración
estabilización
Espacio de carrera Espacio de carrera
Espacio de carrera Espacio de carrera
11
Parte Part es d s de e un un incendi incendio o forestal forestal
viento, combustible o pendiente
Cola Flanco Cabeza
- fuerza +
12
Parte Part es d s de e un un incendi incendio o forestal forestal
Cabeza
Flanco izquierdo
Flanco derecho
Cola
Eje de propagación es la dirección en la que progresa a mayor velocidad el incendio
Cabeza del incendio es la parte del incendio que progresa con mayor velocidad favorecido por el eje principal de propagación.
Cola del incendio es la parte del incendio que progresa más
lentamente, en dirección contraria al eje principal de propagación Flanco derecho del incendio es la parte del incendio que progresa por la parte derecha del incendio posesionándonos desde la cola del incendio Flanco izquierdo del incendio es la parte del incendio que progresa por la parte izquierda del incendio posesionándonos desde la cola del incendio
Eje de prop
aga ción
13
Forma circular
1.-Incendio donde no hay efectos importantes de viento ni pendiente.
Se ven como perímetros circulares., sin eje de propagación definido
Con longitud de llama similar en todo el perímetro, cuando el combustible es homogéneo.
La columna de humo se verticaliza
Forma Elíptica
2.-Incendio donde el viento o la pendiente son el factor principal de propagación.
Tiene un eje de propagación definido En Cabeza.- Llamas de mayor longitud y mayor velocidad de propagación En cola.- Baja longitud de llama y baja velocidad de propagación
En Flancos.- Longitud de llama y velocidad de propagación intermedias
Clasificación: según su forma inicial
14
Clasificación: según su forma inicial
5.-Incendio que sigue los valles y los barrancos. Indica que los vientos de convección o topográficos
dirigen el fuego. Este sigue los ejes de barrancos y vaguadas quemando las cuencas en su totalidad
4.-Incendio situado sobre crestas. Indica que los vientos generales son importantes. En su propagación sigue el eje de las crestas principales.
Puede originar carreras topográficas
3.-Incendio dirigido por fuerte viento o pendiente.- Eje de propagación bien definido. Longitud de llamas y velocidad mayores en cabeza, menores cola e intermedios en flancos
15
Clasificaci
Clasificació ón: seg n: seg ún estrato de propagaci ú n estrato de propagació ón n
•• CopasCopas – Antorcheo
– Pasivo
– Activo
Ataque directo agresivo, paralelo e indirecto
Ataque paralelo e indirecto
Ataque indirecto o ninguno
•
• SubSubsuelosuelo
•
• SuperfSuperfiicie/Suelocie/Suelo Ataque directo, paralelo e indirecto
Ataque directo, paralelo; no ataque aéreo
16
Clasificaci
Clasificació ón: seg n: seg ún estrato de propagaci ú n estrato de propagació ón n
Fuego de Subsuelo:
Es el incendio que evoluciona por debajo del mantillo vegetal quemando la tierra vegetal y las raíces. Se da en Se da en turberas, acumulaciones de turberas, acumulaciones de hojarasca o ac
hojarasca o acíículas (pinocha), culas (pinocha), por tanto debajo de encinares, por tanto debajo de encinares, pinares...
pinares...
Es de difícil extinción. Esta se realiza mediante un ataque directo o un ataque paralelo, el más eficaz es el ataque paralelo descubriendo el suelo mineral
17
Clasificaci
Clasificació ón: seg n: segú ún estrato de propagaci n estrato de propagació ón n Suelo
Suelo
18
Clasificaci
Clasificació ón: seg n: segú ún estrato de propagaci n estrato de propagació ón n
Fuego de Suelo/Superficie:
Es el incendio que evoluciona por la superficie quemando la cubierta vegetal.
Dependiendo del modelo de combustible desarrollará mayor o menor longitud de llama
.
Su extinción se realiza mediante Ataque directo, paralelo e indirecto, tanto con herramienta manual como con agentes extintores (agua, espuma, tierra, fuego)
19
Clasificaci
Clasificació ón: seg n: segú ún estrato de propagaci n estrato de propagaci ón ó n
Fuego de Copas
Fuego de Copas ––Antorcheo.Antorcheo.-- Cuando el incendio de superficie, Cuando el incendio de superficie, debido a la de la continuidad debido a la de la continuidad vertical del combustible, sube por vertical del combustible, sube por un
un áárbol hacia las copas pero vuelve rbol hacia las copas pero vuelve a bajar por falta de continuidad a bajar por falta de continuidad horizontal en altura, baja carga de horizontal en altura, baja carga de combustible, ausencia de viento, combustible, ausencia de viento, etc.)
etc.)
Ataque directo agresivo, Ataque directo agresivo, paralelo e indirecto paralelo e indirecto
20
Clasificaci
Clasificació ón: seg n: segú ún estrato de propagaci n estrato de propagació ón n
Fuego de copas: Integral o Pasivo Fuego de copas: Integral o Pasivo Fuego que, debido a la continuidad Fuego que, debido a la continuidad vertical y horizontal del combustible y vertical y horizontal del combustible y generalmente con presencia fuertes generalmente con presencia fuertes vientos, progresa con alta intensidad vientos, progresa con alta intensidad afectado a todos los estratos de afectado a todos los estratos de vegetaci
vegetacióón, desarrollando grandes n, desarrollando grandes longitudes de llama
longitudes de llama Su extinci
Su extincióón se realiza mediante el Ataque n se realiza mediante el Ataque paralelo o el ataque indirecto
paralelo o el ataque indirecto INCENDIO MUY PELIGROSO INCENDIO MUY PELIGROSO
21
Clasificaci
Clasificació ón: seg n: segú ún estrato de propagaci n estrato de propagació ón n
Fuego de copas: activo Fuego de copas: activo
El incendio que progresa afectando al El incendio que progresa afectando al estrato m
estrato máás alto de la vegetacis alto de la vegetacióón, sin n, sin afectar en un primer momento a la afectar en un primer momento a la vegetaci
vegetacióón de superficie.n de superficie.
Se da en presencia de fuertes vientos y se Se da en presencia de fuertes vientos y se generan gran cantidad de paveseo y focos generan gran cantidad de paveseo y focos secundarios.
secundarios.
Se puede dar un incendio de retorno por Se puede dar un incendio de retorno por superficie
superficie.. Su extinci
Su extincióón se realiza mediante Ataque n se realiza mediante Ataque indirecto ( cortafuegos, fuego t
indirecto ( cortafuegos, fuego tááctico, etc.)ctico, etc.) INCENDIO ALTAMENTE INCENDIO ALTAMENTE PELIGROSO
PELIGROSO
22
Clasificaci
Clasificació ón: seg n: segú ún el patr n el patró ón de propagaci n de propagació ón n
Los incendios forestales pueden estar conducidos por tres factores básicos de propagación:
.-El combustible que se quema, .-La topografía por donde se desarrolla
.-El viento que le afecta y lo dirige.
Así podemos hablar de incendios de combustible, incendios topográficos o de incendios conducidos por viento.
Identificar cual es el tipo de incendio es fundamental para poder aplicar las estrategias y tácticas mas eficaces para su extinción
23
Clasificaci
Clasificació ón: seg n: segú ún el patr n el patró ón de propagaci n de propagació ón n
Los incendios forestales de combustible.
Estos incendios son los que se desarrollan en lugares hay una gran acumulación y distribución de combustibles y estos son el responsable de su desarrollo e intensidad generando grandes longitudes de llama e intensidad en el frente que hacen imposible su ataque directo
Cuando disminuyen la cantidad de combustible o cambian las condiciones meteorológicas el incendio cambia su comportamiento.
Se puede dar lo que se denomina un AMBIENTE DE FUEGO (H.R., viento y Tº distintos al exterior y más favorables para la propagación del incendio, también se generan grandes columnas convectivas de humo y lanzan focos secundarios a gran distancia
24
Clasificaci
Clasificació ón: seg n: segú ún el patr n el patró ón de propagaci n de propagació ón n
Los incendios forestales topográficos
Son los incendios en los que la orografía dirige la propagación del mismo.
Los factores de propagación son la pendiente, vientos de ladera y el grado de insolación
El patrón de propagación de este tipo de incendios es muy dinámico y varia en función de la disposición de los tres factores citados.
Es distinto el comportamiento de un incendio topográfico según la hora del día y de la noche.
25
Clasificaci
Clasificació ón: seg n: segú ún el patr n el patró ón de propagaci n de propagació ón n
Los incendios forestales conducidos por viento.
Son incendios de propagación lineal en la dirección del viento dominante, siempre tienen el mismo sentido de propagación y son muy rápidos adoptan perímetros alargados. Su extinción es muy complicada poruqe la cabeza avanza a mayor velocidad que los medios de extinción
Sus claves de propagación son la fuerza y dirección del viento y la duración del episodio meteorológico que las ocasiona.
Generan focos secundarios a gran distancia del frente ( pueden llegar a 1000 m, según la velocidad del viento) El grado de inclinación de la columna de humo es un indicador de este tipo de incendios.
26
Clasificaci
Clasificació ón: seg n: segú ún el patr n el patró ón de propagaci n de propagació ón n
Los incendios forestales de convección.
Son incendios condicionados por la meteorología extrema (Bajas H.R. sin
recuperación nocturna, y Altas Temperaturas), el viento influye poco en la propagación pero marca la dirección y la distancia ala que caen pavesas generando focos secundarios.
El movimiento del incendio está dominado por el ambiente de fuego y por los focos secundarios. La disponibilidad del combustible es alta y permite que se cree un reguero de focos secundarios delante de la cabeza del incendio que interactúan entre sí favoreciendo la rápida propagación del incendio.
maçanet_fs.mpg
27
Velocidad de Propagaci
Velocidad de Propagacióón .n .--es la es la distancia que recorre el frente del distancia que recorre el frente del incendio por unidad de tiempo incendio por unidad de tiempo (Km./h) o (m/
(Km./h) o (m/minmin). Esta ). Esta relacionada directamente con v.
relacionada directamente con v.
viento, pendiente, disponibilidad viento, pendiente, disponibilidad del combustible, H.R. T
del combustible, H.R. Tªª
Se distinguen tres tipos de velocidad de Se distinguen tres tipos de velocidad de
propagaci
propagacióón (lineal el frente, del n (lineal el frente, del períperímetro y de la superficie).metro y de la superficie).
Es un factor determinante para que el Es un factor determinante para que el
incendio este
incendio este ““Dentro de Dentro de Capacidad de Extinci
Capacidad de Extincióónn””o “o “Fuera Fuera de Capacidad de Extinci
de Capacidad de Extincióónn””.. Si apagamos el frente del incendio a Si apagamos el frente del incendio a
una velocidad mayor de la que este una velocidad mayor de la que este crece, el incendio est
crece, el incendio estáá“Dentro de “Dentro de Capacidad de Extinci
Capacidad de Extincióónn”” Si apagamos el frente del incendio a Si apagamos el frente del incendio a
una velocidad menor de la que este una velocidad menor de la que este crece, el incendio est
crece, el incendio estáá“Fuera de “Fuera de Capacidad de Extinci
Capacidad de Extincióónn””
Té T érminos b rminos bá ásicos para describir el comportamiento del fuego sicos para describir el comportamiento del fuego
14000 10500
7000 400
4100 3300
2100 40
7300 5700
3900 120
2210 1709
1106 10
1006 764
503 2
750 570
375 1
480 360
230 0,5
Máximo Normal
Mínimo Superficie
(ha)
Perímetro (m)
Un G.I.F, condiciones meteorológicas (C.M.). normales avanza a 4 – 6 Km/h, en C. M. favorables supera 8 km/h.
Un fuego de Rastrojo o de cereal sin cosechar avanza a más 12 km/h.
28
Términos básicos para describir el comportamiento del fuego
.-Longitud de llama, ( m. , cm.) es la distancia entre la base de la llama y su extremo, altura si esta es vertical y longitud, si está inclinada por el viento, (siempre mayor).
Es un dato importante para conocer si el incendio está Dentro o Fuera de Capacidad de Extinción.
Ataque Indirecto, con uso de fuego táctico y apoyo de medios aéreos y maquinaria pesada
> a 3,5 m
Ataque Indirecto al frente del incendio, Manual o mecánico Ataque directo con Medios Aéreos
2,5 a 3,5 m
Ataque Directo con Autobomba y Medios Aéreos , Bulldozer
Ataque Indirecto 1,5 a 2,5 m
Ataque Directo con herramienta manual y/o Autobomba a Cabeza y Flancos
0 a 1,5 m
Opción recomendada L. de llama
I = b x La (Kw/m)
I es la intensidad de llama del fuego (Kw/m) L es la longitud de llama
a= 259 y b= 2,17 ( constantes)
29
Términos básicos para describir el comportamiento del fuego
Calor por unidad de superficie (kw/m2).- Es la cantidad de calor generado en el incendio por unidad de superficie. Depende del modelo, carga y disponibilidad*
del combustible, de la meteorología y la topografía
* Humedad (vivo o muerto), Tipo (ligero o pesado). Continuidad (
* Humedad (vivo o muerto), Tipo (ligero o pesado). Continuidad (vertical vertical –– horizontal y Compactaci
horizontal y Compactacióón)n)
.-Intensidad lineal del fuego.(Kcal/m/seg) es la cantidad de energía emitida por unidad de tiempo y unidad lineal por el frente del incendio.
Este factor es el que realmente nos limita nuestra capacidad extinción
A efectos prácticos se estima en función de la Longitud de Llama
I = H .W.R
I es Intensidad lineal H poder calorófico (kj / kg)
W combustible consumido por m2 (kg/m2) R velocidad de propagación del fuego (m/s)
30
Triangulo de Propagaci
Triangulo de Propagació ón del fuego n del fuego
Basándonos en la explicación del triángulo del fuego, consideramos el triángulo que rige la propagación del incendio forestal ,El Combustible, la Topografía y la Meteorología, y los tres factores determinantes de cada uno de ellos.
Triángulo del Combustible:
Modelo, Cantidad y Humedad
Triángulo de la Meteorología:
Humedad Relativa, Temperatura y Viento Triángulo de la Topografía:
Orientación, Pendiente y Relieve
Relieve
Escala de variación de los factores de propagación
Horas Siglos
Décadas
Días Viento Topografía
CombustibleCombustible
SequSequííaa
Factores de propagaci Factores de propagacióónn
HR y Tª
Años
Semanas
32
INFLUENCIA DE LA METEOROLOGÍA EN LOS INCENDIOS FORESTALES
METEOROLOGÍA
TIEMPO PREVIO
ESTADO DE LOS COMBUSTIBLES
TIEMPO FUTURO
DESARROLLO Y PROPAGACIÓN
DEL INCENDIO TIEMPO ACTUAL
FACTOR DESENCADENANTE
33
Clima en Espa Clima en Españ ña a
34
PRESÍÓN ATMOSFÉRICA.- Fuerza por unidad de superficie que ejerce la columna de aire sobre un lugar determinado. (1 Atm = 1016 mbar, etc.)
Varia con la altura, temperatura y humedad.
Con menos presión, el aire aumenta de volumen y disminuye su temperatura.
Bajas Presiones, Ciclón. Aire circula en sentido antihorario
Altas Presiones, Anticiclón. Aire circula en sentido horario
Meteorolog
Meteorologí ía a
35
Meteorolog Meteorologí ía a
36
Signos de estabilidad atmosférica
Nubes en capas
Humo extendiéndose en horizontal Viento suave
Capas de niebla Mala visibilidad
Lento desarrollo del incendio
Meteorolog
Meteorologí ía. a.- -
Estabilidad e InestabilidadEstabilidad e Inestabilidadatmosféatmosféricarica37
Signos de inestabilidad atmosférica Nubes de desarrollo vertical
Humo ascendiendo verticalmente Pirocúmulos
Remolinos de polvo Viento racheado Buena visibilidad
Rápido desarrollo del incendio
Meteorolog Meteorologí ía a
38
Meteorolog Meteorologí ía a
Inversión Térmica.-
Se provoca por estancamiento de una capa de aire caliente en altura.
Se da en situaciones de estabilidad.
Indicadores de inversión térmica:
Aire en calma
Capas de niebla hasta una determinada altura
Las columnas de humo suben hasta la capa de inversión
Visibilidad reducida en los valles Desarrollo lento del incendio
PELIGRO.-
Hacia media mañana, se rompe el cinturón térmico y se puede provocar una progresión explosiva del incendio
Capa alta con HR y Tº normal
con HR BAJA y Tº ALTA
Capa baja con HR ALTA y Tº BAJA
39
Meteorolog Meteorologí ía a
Temperatura La Temperatura es la representación sobre una escala de grados, de la agitación de las moléculas de un cuerpo.
.-A mayor movimiento más calor.
.-El frío es ausencia de movimiento.
.-La medimos en grados Celssius o centígradosTºC.
.-El gradiente vertical de temperatura normalmente es de -0.6ºC cada 100 m. (h + 100m T -0,6ºC) .-Al ascender el aire se expande, se enfría y el agua se condensa.
.-Al descender el aire se comprime, se calienta y se seca.
A mayor Temperatura menor H.R. y por lo tanto menor Humedad en los combustibles más disponibilidad para la combustión Altas temperaturas
Altas temperaturas
40
Meteorolog Meteorologí ía a
Hum edad
Rela tiva
Humedad relativa: relación de la cantidad de vapor de agua de un volumen de aire respecto a la cantidad que podría contener el mismo volumen si estuviese saturado.
Se expresa en %
.- Es función de la Temperatura y de la Presión
.-A menor Presión, el aire aumenta de volumen, y menor Temperatura.
.- A mayor H.R. mayor humedad en combustibles y menor probabilidad de arder
.- H.R. por debajo del 30% , es un indicador de riesgo de incendio forestal y de su fácil propagación
41
Meteorolog Meteorologí ía a
Viento.- El efecto del aire en
movimiento. Debido a la rotación de la Tierra.
Distinguimos tres tipos:
Generales, Locales y Foëhn
42
Meteorolog Meteorologí ía a
Viento
Efectos del viento sobre los incendios.- Es un factor crucial en su evolución al:
.- Favorecer la desecación del combustible forestal.
.- Aumentar la intensidad del incendio al aportar oxígeno.
.- Incrementar la velocidad de propagación.
.- Inclinar la llamas aumentando el efecto de la radiación.
.- Inclinar la columna de humo aumentando el efecto de la convección.
.- Mayor alcance de pavesas y chispas, que originan focos secundarios.
.- Variar la dirección de propagación incrementando el peligro para los bomberos
.-Poder reavivar fuegos o frentes mal apagados o sin rematar correctamente (reigniciones) (situaciones de alto riesgo)
43
Meteorolog Meteorologí ía a
Viento
VIENTOS Generales.-
Son los vientos que se originan por las condiciones atmosféricas generales (Bochorno, Cierzo, Castellano, Levante).
La topografía influye en su velocidad y dirección.
A la dirección del viento se le denomina por la dirección de donde viene (barlovento) y no por la dirección en la que va (sotavento)
44
Meteorolog Meteorologí ía a
Viento
VIENTOS Generales.- Escala de Beaufort
Nº de
Beaufort Nombre Velocidad (km / h) Descripción 0 Calma 0 - 1 El humo sube verticalmente
1 Aire ligero 1 - 5 El humo se extiende lentamente
2 Brisa ligera 6 - 11 El viento se nota en la cara y hace mover las hojas de los árboles
3 Brisa ligera 12 - 19 Las hojas y los brotes de los árboles se mueven. También las banderas.
4 Brisa moderada 20 - 28 Se levanta polvo y vuelan papeles. Las ramas se mueven.
5 Brisa fresca 29 - 38 Los árboles jóvenes de balancean.
6 Brisa fuerte 39 - 49 Se mueven los árboles grandes y silban los cables eléctricos.
7 Viento 50 - 61 Los árboles grandes se balancean. Dificultad para poder avanzar cara al viento.
8 Viento fuerte 62 - 74 Las ramas se rompen y caminar cara al viento no es posible.
9 Ventada 75 - 88 Árboles caídos y pequeños destrozos en viviendas.
10 Viento muy fuerte 89 - 101 Árboles descalzados y viviendas dañadas
11 Viento huracanado 102 - 120 12 Huracán + 121
45
Vientos Locales.- Son vientos convectivos de pequeña escala originados por diferencia de temperatura, debido a:
1 - convección por calentamiento diurno
2 - calentamiento y enfriamiento desigual de superficies 3 - la fuerza de la gravedad
Afectan de manera directa e inmediata a los incendios.
Distinguimos vientos de: Valle, Ladera y Terrales.
Durante el día son vientos ascendentes rolando a descendentes por la noche.
Viento
Meteorolog Meteorologí ía a
46
VIENTOS DE TOPOGRÁFICOS DE LADERA ASCENDENTES
-Duración: desde 11 -12 , hasta puesta del sol o ladera en sombra - velocidad: 5 - 15 km/h
- capa de aire más estrecha en parte baja.
- turbulencias en la cresta
Molécula mas caliente, mas ligera Molécula mas fría, mas densa
Propagación cuesta abajo
FLUJO FUERTE TORBELLINOS OCASIONALES Viento
47
VIENTOS TOPOGRÁFICOS DE LADERA DESCENDENTES
• Duración: desde primeras horas de la noche hasta 4 - 5 de la mañana. mayor duración a mayor estabilidad
• velocidad: 3 - 8 km/h
• capa de aire más gruesa en parte baja.
Molécula mas caliente, mas ligera Molécula mas fría, mas densa
AIRE FRÍO DE LAS CAPAS ATMOSFÉRICAS ALTAS Viento
48
EVOLUCIÓN DE LOS VIENTOS EN LOS VALLES
AL SALIR EL SOL POR LA MAÑANA
AL MEDIODÍA POR LA TARDE ANOCHECER
PRIMERAS HORAS DE LA NOCHE MEDIA NOCHE DE MADRUGADA
DIA
•DURACIÓN: 12:00 – 19:00
•V = 15 - 25 Km/h NOCHE
•DURACIÓN: 20:00 – 6:00
•V = 8 - 15 Km/h
Viento
49
Vientos terrales
• Vientos terrales.- o brisa de tierra.- corriente de aire que se origina por la diferencia de temperatura entre la tierra y el agua del mar.
• Que nos afecten hay tres:
a.- que viene del Atlantico y atraviesa la península de Oeste a este. ( cálido)
b.- Que viene del norte de Europa y entra por los Pirineos (Frío) c.- Viento Fohën
50 Viento
VIENTO FOHËN
Producto de un viento general que pierde la humedad y aumenta de temperatura al atravesar una sierra.
Esta perdida de humedad la realiza a barlovento
Y a sotavento genera un viento cálido y seco característico en los macizos montañosos. Esto hace que sean zonas de alto riesgo en caso incendio forestal
Meteorolog
Meteorologí ía a
51
VIENTOS FOHËN TÍPICOS
Viento
52
LAS OLAS DE MONTAÑA
Atención a las turbulencias en sotavento, pueden ser una oportunidad de extinción o una trampa si no se tienen en cuenta
Viento
53
Efecto del contraviento
Dirección general del viento: dirección y evolución del incendio
54
TORMENTAS
A TENER EN CUENTA .-En el proceso de generación de una tormenta se originan fuertes vientos con efecto de succión hacia el centro de la tormenta
.- En el proceso de descarga de la tormenta se generan fuertes vientos con efecto divergente desde la tormenta.
En las proximidades de un incendio forestal, el cambio de generación a descarga de tormenta, puede cambiar el eje de propagación del incendio.
55
Efecto de la tormenta sobre el incendio
Tormenta descargando
nto vie
viento
Incendio
Eje de propagación
Tormenta en generación el efecto contrario
humo
56
Topograf Topografí ía a
Pend iente Orientación
La Topografía.- es el conjunto de particularidades que presenta un terreno en su configuración superficial
Esta influye, por la Insolación, Latitud y Altitud, en el
comportamiento del fuego, en la meteorología y el tipo de vegetación (combustible) residente.
Relieve
57
Topograf Topografí ía a
Orientación
La Orientaci
La Orientacióónnes la direccióes la dirección en la n en la que est
que estááencarada una pendiente en encarada una pendiente en referencia a los puntos cardinales (N, referencia a los puntos cardinales (N, S, E, W)
S, E, W)
Determina la cantidad de radiación solar que se recibe.
Cambia durante el día ( 15º cada hora de E a W) y con la época del año.
Nos indica a que hora tendrá la máxima insolación.
Orientación de la pendiente
Hora del día 90º 135º 180º 225º 270º
09:00 horas alto medio medio bajo bajo
12:00 horas bajo medio alto medio bajo
16:00 horas bajo bajo medio alto medio
18:00 horas bajo bajo bajo medio alto
Valor del calentamiento y la convección para diferentes orientaciones según la hora del día.
e se s sw w
58
Mañ Ma ñana ana
Orientación
SOL SO
L
59
Mediodía
Orientación
SOL
60
Tarde Tarde
Orientación
SOL
61
Topograf Topografí ía a
Orientación
La Orientaci
La Orientacióón determina:n determina:
• Las Solanas, zonas con mayor exposición a la insolación, laderas de orientación sur (S) y sur-oeste (SW)
•Las Umbrías, zonas con menor exposición a la insolación, laderas de orientación norte (N) y nordeste (NE)
•El tipo de vegetación, también
influenciado por la altitud, ( en umbría más húmeda y densa , en solana menos húmeda y más ligera).
• La facilidad de inicio del fuego. Aunque la extinción puede ser más complicada en umbrías por tener más carga de combustible.
Ezcaba Norte
Ezcaba Sur
62
El Relieve.
El Relieve.--Es la configuraciEs la configuracióón del terreno afecta a los patrones viento, n del terreno afecta a los patrones viento, las precipitaciones, la orientaci
las precipitaciones, la orientacióón, la vegetacin, la vegetacióón, la accesibilidadn, la accesibilidad Relieve
Topograf
Topografí ía a
63
CA CAÑ ÑONES SITUACIONES ESPECIAL RIESGO ONES SITUACIONES ESPECIAL RIESGO
En los ca
En los caññones se produce, lo ones se produce, lo que llamamos efecto chimenea:
que llamamos efecto chimenea:
Cuando un incendio en su desarrollo llega a un cañón, su velocidad de propagación se incrementa por la aceleración producida por los vientos de valle.
La propagación se redirecciona y realiza por el eje principal del cañón o valle cerrado
Cuanto m
Cuanto máás cerrado y mayor pendiente mayor velocidad de propagacis cerrado y mayor pendiente mayor velocidad de propagacióón.n.
Hay que tenerlo
Hay que tenerlo encuentaencuentatanto en la extinciótanto en la extinción como en la circulacin como en la circulacióón por n por el entorno del incendio ( crestas, laderas opuestas al frente, f
el entorno del incendio ( crestas, laderas opuestas al frente, fondo de valle)ondo de valle)
rin pjeE
ipc
dal
ro pe
ap ag
ióc
n
Punto Crítico Viento general
64
Situaciones de peligro en valles estrechos Situaciones de peligro en valles estrechos
Radiaci
Radiacióón en la ladera contraria Pavesas en la ladera contrarin en la ladera contraria Pavesas en la ladera contrariaa Relieve
Topograf
Topografí ía a
65
Los collados o portillos
, son pasos en re dos puntos elevados en las crestas. En ellos el viento se encañona acelerando su velocidad y generando remolinos al expandirse a sotavento.En ellos se produce un efecto canalizador, dirigiendo el eje de propagación de los incendios
topográficos hacia ese lugar. Si añadimos la aceleración del viento al pasar por ellos, tenemos unos puntos críticos que facilitan la propagación del incendio.
Relieve
Topograf Topografí ía a
66
Topograf Topografí ía a
Pend iente
LA PENDIENTE, inclinación del terreno sobre el plano horizontal.
Favorece la
continuidad vertical del combustible.
En incendios ascendentes:
Aumenta la longitud y la inclinación de la llama favoreciendo la velocidad de propagación y la intensidad del fuego
El viento ascendente forma corrientes de convección, va desecando la vegetación acrecentando su disponibilidad y facilitando la propagación del incendio Y SU ESCENSO A LAS COPAS DE LOS ÁRBOLES
67
Topograf Topografí ía a
Pend iente
LA PENDIENTE,
En incendios descendentes, diurnos, retrasa la velocidad de propagación al ir en contra del viento de ladera (ascendente), de la elevación de la corriente convectiva y de la inclinación de las llamas
En incendio nocturnos la propagaci
En incendio nocturnos la propagacióón se ve favorecida por el viento de ladera n se ve favorecida por el viento de ladera descendente
descendente
68
Topograf Topografí ía a
Pend iente
Aunque su ataque directo es más cómodo, es también más peligroso por el riesgo de caída de material rodante ardiendo que nos puede generar focos secundarios, por debajo de nuestra ubicación y que generan carreras ascendentes
69
Los Combustibles Los Combustibles
Combustibles forestales son los vegetales que pueden quemarse. Datos de ellos a tener en cuenta:
- Vivos/muertos (humedad) - Continuidad
- Cantidad - Disponibilidad
- Horas de retraso (1hr, 10hr, 100hr)
- modelos
Cantidad Hum
edad Modelo
70
Clasificaci
Clasificació ón de los Combustibles Forestales n de los Combustibles Forestales
Segú Seg ún su estado vital y n su estado vital y tamañ tama ño o
•Combustibles Muertos:
Su humedad depende de las condiciones de temperatura y lluvia de los días anteriores y de la humedad atmosférica.
•Muertos finos: herbáceos, hojarasca y pinocha.
• Muertos gruesos: Leñosos.
Ramas secas, troncos.
•Vivos: Vegetación verde. Regulan su contenido de humedad (si hace mucho calor y también si hay un período anterior de sequía intentan retener el agua.
71
D I S T R I B U C I Ó N E S P A C I A L D E L C O M B U S T I B L E
Continuidad horizontal
Discontinuidad horizontal Continuidad vertical
Discontinuidad verticalal
72
Tiempo de Retardo
1 HR
10 HR 100 HR
1000 HR
Diámetro 6 mm
6 mm-2,5 cm
2,5 cm-7,5 cm
7,5 cm
Tiempo de retardo
Tiempo que tarda un combustible muerto de un tama
Tiempo que tarda un combustible muerto de un tamañño concreto en o concreto en equilibrar su Humedad con el del aire que le rodea en funci
equilibrar su Humedad con el del aire que le rodea en funcióón de la n de la humedad de este.
humedad de este.
73 10 a 70 %
5 a 25%
5 a 95 % Finos 100%
Disponibilidad del combustible
12 - 80 40 - 240
80 - 160 4 - 20
Carga de combustible (Tn/ha)
Restos selvícolas Bosque
Matorral Pastos
Grupo de Combustibles Tiempo de retraso Tiempo de retraso
Los combustibles que entran primero en ignici
Los combustibles que entran primero en ignicióón son los mn son los máás finos (1HR). s finos (1HR).
Estos ser
Estos seráán los que facilitaran el inicio de un fuego (n los que facilitaran el inicio de un fuego (ignitabilidadignitabilidad).).
Por tanto, a la hora de valorar las caracter
Por tanto, a la hora de valorar las caracteríísticas de los diferentes modelos de sticas de los diferentes modelos de combustibles, que siguen a continuaci
combustibles, que siguen a continuacióón, habrn, habrááque tener en cuenta la cantidad que tener en cuenta la cantidad de las diferentes cargas de los diferentes combustibles.
de las diferentes cargas de los diferentes combustibles.
Los combustibles de 10, 100 y 1000 HR permiten mantener la soste
Los combustibles de 10, 100 y 1000 HR permiten mantener la sostenibilidad, nibilidad, consumibilidad
consumibilidady combustibilidad para que continy combustibilidad para que continúúe activo el fuego.e activo el fuego.
74
Modelos de combustible (Rothermel 1973) Modelos de combustible (Rothermel 1973)
Para poder modelizar el fuego se ha hecho una clasificación de combustibles basada enel el combustible que principalmente combustible que principalmente conduce el fuego
conduce el fuego.
Pastos: del 1 al 3.
Matorral: del 4 al 7 Hojarrasca: del 8 al 10.
Restos selvícolas: del 11 al 13
75
Modelo 1
Modelo 1 Grupo: Pastos Grupo: Pastos
La vegetación se encuentra constituida por plantas herbáceas tipo pastos, finos, secos y bajos, de altura menor de 40 cm, con continuidad muy alta, cubriendo completamente el suelo.
Puede haber algunas plantas leñosas dispersas pero que en conjunto no superen 1/3 de la superficie
Este modelo es típico de les dehesas, rastrojos, prados y pastos naturales Carga de combustible: 1 a 2 Tm/ha
Comportamiento del fuego:
El incendio se conduce, por las plantas herbáceas. La velocidad de propagación es muy ALTA.
Si hay árboles no se ven afectados por el
incendio 0
2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hora 10 hor es 100 hor es
Te m p de r e tar d (h or e s ) M od e l 1
76
Modelo 2
Modelo 2 Grupo: Pastos Grupo: Pastos
El incendio es conducido por plantas finas, secas y bajas que cubren totalmente el terreno. Puede existir una cantidad variable de plantas leñosas (matorral, árboles..) que pueden llegar a ocupar de 1/3 a 2/3 de la superfície considerada.
Los pastos con árboles y arbustos dispersos, vegetación situada en las márgenes de los campos y caminos.
Carga de Combustible: 5 a10 Tm/ha Comportamiento del fuego:
La propagación del fuego se encuentra condicionada por las plantas herbáceas que forman el pasto. Las acumulaciones dispersas de combustible incrementan la intensidad del incendio, que con condiciones de fuego, pueden originar focos secundarios.
La velocidad de propagación es ALTA 0
2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hora 10 hores 100 hores Viu
Temps de retard (hores) Model 3
77
Modelo 3
Modelo 3 Grupo: Pastos Grupo: Pastos
Este modelo se encuentra
constituido por Harbazal denso, seco y alto (h 1 m.).
Es difícil caminar entre la vegetación.
Lo asociamos a Campos de cereales sin cosechar, sabana y carrizales Carga de Combustible 4 a 6 Tm/ha
Comportamiento del fuego:
El incendio es conducido por el herbazal, y puede pasar por encima del agua.
La velocidad de propagación es
ALTA, y la intensidad es muy ALTA 0
2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hora 10 hores 100 hores
Te m p d e r e tar d (h o r e s ) M od e l 3
78
Modelo 4
Modelo 4 Grupo: Matorrales Grupo: Matorrales
Matorrales, repoblaciones o regeneraciones jóvenes y densos.
La vegetación dominante es alta (2m o más), con una gran continuidad vertical y horizontal, con presencia de combustibles muertos.
Las repoblaciones jóvenes y sin aclarar, etapas secundarias de regenerados abundantes despues de incendios, Carga de Combustible: 25 a 35 Tm/ha Comportamiento del fuego:
El incendio es dominado por los matorrales o el arbolado joven. El fuego se propaga rápidamente por el follaje y el material leñoso vivo y muerto.
Velocidad de propagación e intensidad MUY ALTA. Hay grandes llamaradas 0
2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hora 10 hores 100 hores V iu
Te mps de retard (hores) Model 4
79
Modelo 5
Modelo 5 Grupo: Matorrales Grupo: Matorrales
Matorral denso y verde de una altura menor (< 1m), que cubre totalmente la superficie. Jóvenes con poco material muerto y su follaje contiene pocos volátiles.
Montes bajos y degradados, campos abandonados e invadidos por el matorral, regeneraciones pobres Carga de combustible 5 a 8 Tm/ha
Comportamiento del fuego:
El incendio se propaga principalmente por los combustibles superficiales, la hojarasca de los matorrales y las herbáceas, La velocidad de propagación y la intensidad son
MODERADAS 0
2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hora 10 hores 100 hores Viu
Te m ps de re ta rd (hore s) M ode l 5
80
Modelo 6
Modelo 6 Grupo: Matorrales Grupo: Matorrales
Parecido al modelo nº 5 pero con la veteación más envejecida, hay especies más inflamables y plantas de media mayores de 0.6 a 1.2 metros), Los combustibles tienen menos continuidad y son má
Matorrales de especies inflamables, en áreas con gran recurrencia de incendios
Carga de combustible 10 a 15 Tm/ha
Comportamiento del fuego:
El incendio se propaga por los matorrales ayudado por vientos de moderados a fuertes (<13 km/h). Sin la ayuda del viento, el fuego solo consumirà las partes bajas y los combustibles superficiales.
La velocidad de propagación es MEDIA.
0 2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hor a 10 hores 100 hores
Te m p de r e tar d (h or e s ) M od e l 6
81
Modelo 7
Modelo 7 Grupo: Matorrales Grupo: Matorrales
Matorrales de especies inflamables de altura variable (0.5 a 2 m), situado como sotabos que en bosques principalmente de coníferas. Continuidad horizontal, en dos estratos principales diferenciados y separados verticalmente: uno superior (los arboles del bosque) y otro medio que corresponde a lo s matorrales.
Bosques principalmente de coníferas, con una fracción de cubierta y un sotobosque bien constituido.
Carga de Combustible 10 – 15 Tm/ha Comportamiento del fuego:
El incendio es conducido por el matorral, pero también por el combustible acumulado en el suelo forestal. El fuego es capaz de no perder la sostenabilidad a humedades más altas del combustible muerto debido a la alta inflamabilidad de
los combustibles vivos. 0
2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hora 10 hores 100 hores Viu
Te mps de re ta rd (hore s) Model 7
82
Modelo 8 Grupo: Hojarasca bajo arbolado Modelo 8 Grupo: Hojarasca bajo arbolado
La vegetación es un bosque denso, sin sotobosque y con hojarasca compacta (en pinar pinocha) . Hay una
discontonuidad entre el combustible y los árboles.
Un buen ejemplo son los bosques densos de pino rojo (Pinus sylvestris), o también de otros pinos con acículas cortas <5 cm).
Carga de combustible 10 – 12 Tm/ ha Comportamiento del fuego:
Son incendios de baja intensidad, con llamas cortas y baja velocidad de propagación. Solamente en condiciones ambientales muy negativas ( baja HR, fuerte viento) se comportan de manera
peligrosa 0
2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hora 10 hores 100 hores
T e m p d e r e tar d (ho r e s ) M o d e l 8
83
Modelo 9 Grupo: hojarasca bajo arbolado Modelo 9 Grupo: hojarasca bajo arbolado
Es muy parecido al modelo nº 8 pero el bosque es de plantas con hojas de mayor tamaño y forman una hojarasca poco compacta
Pinares de acículas largas, como el pinastre (Pinus pinaster), o de frondosas con hojas gandes, com el castaño (Castanea sativa), o el roble de hoja grande (Quercus petrea), Carga de Combustible 7 a 9 Tm/ha
Comportamiento del fuego:
Propagan a mayor velocidad e intensidad y con una longitud de llama mayor que el modelo nº 8
0 2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hora 10 hor es 100 hor es
T e m p de r e tar d (h or e s ) M od e l 9
84
Modelo 10 Hojarasca bajo arbolado Modelo 10 Hojarasca bajo arbolado
Bosques maduros y envejecidos con gran catidad de árboles caidos y enfermos que originen grandes acumulaciones puntuales de combustible muert o en el suelo.
Continuidad vertical y horizontal.
Carga de combustoble 30 a 35 Tm/ha
Comportamiento del fuego:
Se queman los combustibles caidos con más intensidad que en otros casos. És frecuente el coronamiento a fuego de copas, por la continuidad y la intensidad
0 2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hora 10 hores 100 hores Viu
Tem ps de re ta rd (hore s) Model 10
85
Modelo 11 Grupo: Restos silv Modelo 11 Grupo: Restos silv ícola í cola
Formado por un bosque claro o aclarado, con los restos de poda o claras dispersos por todo el bosque. La hojarasca y la vegetación herbácea cubren el suelo
Bosques claros, aclarados y en los cuales no se han recogido los restos
Carga de Combustible 30 a 35 Tm/ha
Comportamiento del fuego:
Los restos de poda gruesos y medianos aumentan la intensidad del fuego y favorecen el antorcheo y progresión por copas.
0 2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hora 10 hor es 100 hor es
T e m p d e r e t ar d ( ho r e s ) M od e l 11
86
Modelo 12
Modelo 12 Grupo: Restos silví Grupo: Restos silv ícola cola
Bosque fuertemente aclarado o podado con gran cantidad de resto de poda acumulados. Los restos de poda cubren la mayor parte del suelo, abundante hojarasca (puede estar húmeda)
Carga de combustible 50 a 80 Tn /ha
Comportamiento del fuego:
El fuego se propaga con gran intensidad hasta encontrar zonas con menor carga de combustible o un cambio de modelo.
Fuego de Alta Intensidad y Convección, posibles focos secundarios.
0 2 4 6 8 10 12
Càrrega de combustible (tn/ha)
1 hor a 10 hores 100 hor es
T e m p d e r e tar d ( h o r e s ) M o d e l 12
