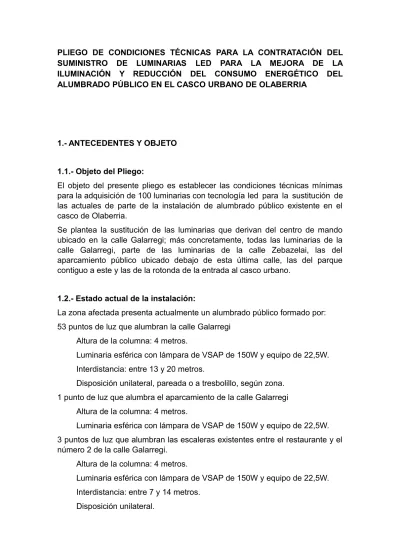

PLIEGO DE CONDICIONES TÉCNICAS PARA LA CONTRATACIÓN DEL SUMINISTRO DE LUMINARIAS LED PARA LA MEJORA DE LA ILUMINACIÓN Y REDUCCIÓN DEL CONSUMO ENERGÉTICO DEL ALUMBRADO PÚBLICO EN EL CASCO URBANO DE OLABERRIA
1.- ANTECEDENTES Y OBJETO
1.1.- Objeto del Pliego:
El objeto del presente pliego es establecer las condiciones técnicas mínimas para la adquisición de 100 luminarias con tecnología led para la sustitución de las actuales de parte de la instalación de alumbrado público existente en el casco de Olaberria.
Se plantea la sustitución de las luminarias que derivan del centro de mando ubicado en la calle Galarregi; más concretamente, todas las luminarias de la calle Galarregi, parte de las luminarias de la calle Zebazelai, las del aparcamiento público ubicado debajo de esta última calle, las del parque contiguo a este y las de la rotonda de la entrada al casco urbano.
1.2.- Estado actual de la instalación:
La zona afectada presenta actualmente un alumbrado público formado por:
53 puntos de luz que alumbran la calle Galarregi Altura de la columna: 4 metros.
Luminaria esférica con lámpara de VSAP de 150W y equipo de 22,5W.
Interdistancia: entre 13 y 20 metros.
Disposición unilateral, pareada o a tresbolillo, según zona.
1 punto de luz que alumbra el aparcamiento de la calle Galarregi Altura de la columna: 4 metros.
Luminaria esférica con lámpara de VSAP de 150W y equipo de 22,5W.
3 puntos de luz que alumbran las escaleras existentes entre el restaurante y el número 2 de la calle Galarregi.
Altura de la columna: 4 metros.
Luminaria esférica con lámpara de VSAP de 150W y equipo de 22,5W.
Interdistancia: entre 7 y 14 metros.
Disposición unilateral.
7 puntos de luz que alumbran el acceso a los portales 8, 10 y 12 de la calle Zebazelai y el acceso al restaurante Arrieta:
Altura de la columna: 4 metros.
Luminaria esférica con lámpara de VSAP de 150W y equipo de 22,5W.
Interdistancia: 15 metros.
Disposición unilateral en acera de portales y a tresbolillo en el restaurante.
6 puntos de luz que alumbran la rotonda de acceso al casco urbano:
Altura de la columna: 8 metros.
Luminaria de vial de tráfico con lámpara de VSAP de 250W y equipo de 37,5W.
Interdistancia: entre 10 y 20 metros.
Disposición unilateral.
1 punto de luz que alumbra el acceso a la calle Galarregi:
Altura de la columna: 8 metros sobre brazo en pared de restaurante.
Luminaria de vial de tráfico con lámpara de VSAP de 250W y equipo de 37,5W.
Disposición unilateral.
1 punto de luz que alumbra el paso peatonal existente entre los números 6 y 8 de Zebazelai:
Altura de la columna: 4 metros.
Luminaria esférica con lámpara de VSAP de 150W y equipo de 22,5W.
12 puntos de luz que alumbran el vial de acceso rodado a la zona trasera y al aparcamiento de Zebazelai y el vial trasero de acceso a los garajes:
Altura de la columna: 4 metros.
Luminaria esférica con lámpara de VSAP de 150W y equipo de 22,5W.
Interdistancia: entre 10 y 25 metros.
Disposición unilateral.
7 puntos de luz que alumbran el aparcamiento público:
Altura de la columna: 4 metros.
Luminaria esférica con lámpara de VSAP de 150W y equipo de 22,5W.
Interdistancia: entre 10 y 25 metros.
Disposición unilateral.
9 puntos de luz que alumbran el parque junto al aparcamiento Altura de la columna: 4 metros.
Luminaria decorativa con lámpara de VSAP de 150W y equipo de 22,5W.
Interdistancia: 10 metros.
Disposición sin orden.
Se adjunta plano de planta de la zona sobre la que se pretende actuar.
1.3.- Solución técnica:
Con el objeto de mejorar la eficiencia energética del alumbrado público, se plantea la sustitución de las 100 luminarias, por luminarias LED, manteniendo los báculos y resto de la infraestructura de la instalación de alumbrado público existente.
2.- CARACTERÍSTICAS TÉCNICAS Y REQUISITOS ESPECÍFICOS QUE DEBE CUMPLIR LA LUMINARIA
2.1.- Generalidades:
Las luminarias a suministrar deberán cumplir todas las características técnicas especificadas en el presente pliego de condiciones.
En el suministro deben ser incluidos aquellos elementos necesarios para la correcta instalación, adaptación y conexionado de las luminarias a las columnas existentes.
El diseño de la carcasa de la luminaria no permitirá la acumulación de suciedad u otros elementos del medio que puedan perjudicar su eficiencia, de forma que quede garantizado el funcionamiento sin requerir labores de conservación y limpieza distintas del mantenimiento.
Además, el diseño de la luminaria permitirá la reposición del sistema óptico y del dispositivo de control electrónico de manera independiente, de forma que el mantenimiento de los mismos no implique el cambio de la luminaria completa.
2.1.- Características exigidas a las luminarias .- Marcado CE y Declaración de Conformidad:
Luminarias.
Módulos LED.
Drivers.
.- Potencia de la luminaria más el equipo:
50 W en luminarias que sustituyen a las de 150W.
57 W en luminarias que sustituyen a las de 250W.
.- Eficacia inicial mínima de la luminaria:
100 lm/W en luminarias que sustituyen a las de 150W.
140 lm/W en luminarias que sustituyen a las de 250W.
.- Flujo lumínico inicial mínimo.
4.200 lm en luminarias que sustituyen a las de 150W.
7.200 lm en luminarias que sustituyen a las de 250W.
.- Índice de reproducción de color 70.
.- Temperatura de color: 4.000ºK.
.- Vida útil de las luminarias: L80B10 100.000 horas a 25ºC.
.- Tasa de fallo del driver ≤ 0,55% a las 5.000 horas.
.- Rango mínimo de temperatura ambiente: de -10ºC a +35ºC.
.- Clase de aislamiento eléctrico: clase II.
.- Grado de protección del sistema óptico IP 66. (Totalmente estanco al polvo y protegida contra fuertes chorros de agua).
.- Resistencia al vandalismo IK 08.
.- Se valorará que las luminarias LED vengan adaptadas a requerimientos de preservación del cielo nocturno, de preservación de la biodiversidad y del cuidado de los ciclos circadianos y la salud humana (o puedan ser adaptadas a posteriori de forma sencilla y en campo con un simple cambio de ópticas, sin que varíen las fotometrías).
.- Posibilidad de seleccionar cualquiera de las siguientes opciones de control para satisfacer las necesidades del ayuntamiento a futuro:
Fotocélula integrada.
Protocolo DALI.
Regulación autónoma al menos 5 pasos, comandable por hilo de mando y/o regulación en cabecera.
Telegestión por comunicación GPRS, flujo de luz constante (CLO), o flujo de luz ajustable (ALO).
.- Disponibilidad de programador de driver para modificar in situ y en cualquier momento, la programación de fábrica solicitada, así como el software necesario para su funcionamiento.
.- Driver con protección contra sobretensiones para garantizar una larga vida útil de todos los componentes y sin fuente de alimentación ni convertidor de energía.
.- Driver capaz de realizar una medición precisa en cuanto a consumo total de energía y energía total consumida después del último reinicio.
.- Driver capaz de realizar diagnósticos de al menos las siguientes operaciones:
Número total de ciclos de conexión / desconexión de la red del driver.
Tiempo total de operación del driver (conexión de red).
Tiempo total de operación del módulo LED.
Número total de veces que la tensión de la red excede el valor máximo especificado.
Número total de veces que se ha encendido el módulo LED.
Temperatura mínima y máxima del driver.
Temperatura mínima y máxima del módulo LED.
.- Opción de colores.
.- Suministro con cable de al menos 6 a 10 metros, según tipo de báculo sobre el que se coloca, para facilitar los trabajos de montaje.
.- El plazo de garantía de los elementos componentes (LEDs, driver, carcasa exterior…) será de al menos 5 años.
3.- ETIQUETA DIGITAL
Las luminarias propuestas deberán estar equipadas con una etiqueta digital con código QR, Bidi o equivalente, visible tanto en el exterior de la luminaria como en el embalaje de la misma, y debe ser entregada con etiquetas adicionales que puedan situarse en cualquier lugar del soporte. El material de la etiqueta debe ser resistente al ambiente exterior (agua, sol y humedad).
Esta etiqueta digital deberá poder ser escaneada por medio de una aplicación para teléfono móvil o tableta, permitiendo:
.- Acceso a las instrucciones de montaje.
.- Acceso a información detallada del producto, como mínimo:
Modelo.
Descripción.
Color.
Flujo luminoso.
Temperatura de color.
Óptica.
Número de LED.
Consumo del sistema.
Clase eléctrica.
Factor de potencia.
Índice de reproducción cromática.
Rango de temperatura ambiente.
Voltaje y frecuencia de alimentación eléctrica.
Fecha de producción.
Número de pedido del fabricante.
.- Registro de la fecha de instalación del producto para dar comienzo al período del programa de garantía.
.- Añadir una foto real de la instalación y un comentario, para poder realizar el seguimiento del plazo de ejecución del contrato por medio de servicios técnicos del Ayuntamientos.
.- La aplicación dispondrá del manual de mantenimiento de la luminaria y opcionalmente de una guía de resolución de posibles problemas/averías, además proporcionará un diagnóstico de apoyo con identificación de los repuestos disponibles que permita su consulta por parte del personal encargado, minimizando el efecto de posibles errores de instalación o fallos de la luminaria tras su puesta en marcha.
.- La aplicación permitirá como mínimo la reprogramación del driver de repuesto con su configuración inicial directamente desde un teléfono móvil o tableta, mediante comunicación inalámbrica por tecnología Bluetooth, NFC o equivalente.
4.- REQUISITOS ESPECÍFICOS QUE DEBE CUMPLIR LA INSTALACIÓN Cumplimiento del REAL DECRETO 1890/2008, de 14 de noviembre, por el que se aprueba el Reglamento de eficiencia energética en instalaciones de alumbrado exterior y sus Instrucciones técnicas complementarias EA-01 a EA- 07.
Datos de partida para el cálculo de la instalación:
Calle Zebazelai entre nº 12 y rotonda: vía distribuidora local, vía de velocidad moderada tipo B1, clase de alumbrado MEW4.
Rotonda de acceso al casco urbano y acceso a la calle Galarregi: vía distribuidora local, vía de velocidad moderada tipo B1, clase de alumbrado MEW4.
Calle Galarregi, vial de acceso rodado a la zona trasera y al aparcamiento de Zebazelai y vial trasero de acceso a los garajes de Zebazelai: calle residencial suburbana con aceras para peatones a lo largo de la calzada, vías de baja velocidad tipo D3-D4, clase de alumbrado S3
Aparcamiento público y aparcamiento de la calle Galarregi: vía de baja velocidad tipo D1-D2, clase de alumbrado CE3.
Escaleras entre restaurante y Galarregi nº2 y paso peatonal existente entre los números 6 y 8 de Zebazelai: espacio peatonal de conexión, vía peatonal tipo E2, clase de alumbrado S3.
La calificación energética del alumbrado propuesto será Tipo A.
5.- DOCUMENTACIÓN A APORTAR
Estudio o proyecto luminotécnico que incluirá un apartado fotométrico en el que se expondrán las características fotométricas de las luminarias y el estudio lumínico realizado sobre la instalación de referencia.
Memoria técnica o justificación del sistema que incluya datos, parámetros y características de luminarias y dispositivos, suficientes para garantizar la correspondencia entre los elementos suministrados y las exigencias del presente pliego.
Declaración de conformidad del Marcado CE, tanto de la luminaria como de sus componentes, y el expediente técnico que muestre las normas que cumple la luminaria, el procedimiento de calidad que posee y su proceso productivo.
Certificado sobre el grado de hermeticidad de la luminaria, conjunto óptico y general.
Certificado de la garantía.
Certificados UNE-EN-ISO 9001:2008, UNE-EN-ISO 14001:004 y UNE-EN-ISO 50001:2011 o sus equivalentes, así como el certificado del fabricante de estar inscrito en un Sistema de Gestión de Residuos
