TOTAL COSTO + INDICE CAC nov-21 nov MES NOVIEMBRE 2021

(1)

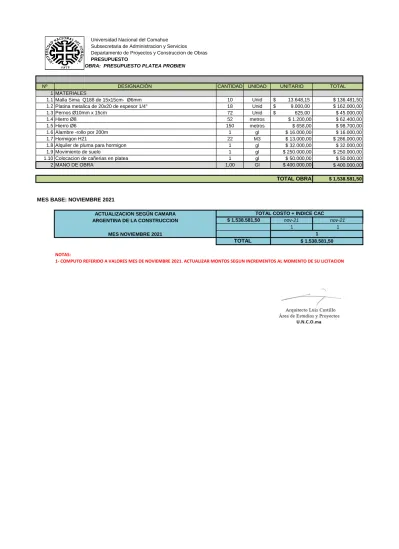

Universidad Nacional del Comahue Subsecretaria de Administracion y Servicios Departamento de Proyectos y Construccion de Obras PRESUPUESTO

OBRA: PRESUPUESTO PLATEA PROBIEN

Nº DESIGNACIÓN CANTIDAD UNIDAD UNITARIO TOTAL

1 MATERIALES

1.1 Malla Sima Q188 de 15x15cm- Ø6mm 10 Unid $ 13.648,15 $ 136.481,50

1.2 Platina metalica de 20x20 de espesor 1/4" 18 Unid $ 9.000,00 $ 162.000,00

1.3 Pernos Ø10mm x 15cm 72 Unid $ 625,00 $ 45.000,00

1.4 Hierro Ø8 52 metros $ 1.200,00 $ 62.400,00

1.5 Hierro Ø6 150 metros $ 658,00 $ 98.700,00

1.6 Alambre -rollo por 200m 1 gl $ 16.000,00 $ 16.000,00

1.7 Hormigon H21 22 M3 $ 13.000,00 $ 286.000,00

1.8 Alquiler de pluma para hormigon 1 gl $ 32.000,00 $ 32.000,00

1.9 Movimiento de suelo 1 gl $ 250.000,00 $ 250.000,00

1.10 Colocacion de cañerias en platea 1 gl $ 50.000,00 $ 50.000,00

2 MANO DE OBRA 1,00 Gl $ 400.000,00 $ 400.000,00

$ 1.538.581,50

MES BASE: NOVIEMBRE 2021

ACTUALIZACION SEGÚN CAMARA

ARGENTINA DE LA CONSTRUCCION nov-21 nov-21

1 1

MES NOVIEMBRE 2021

TOTAL OBRA

$ 1.538.581,50

TOTAL COSTO + INDICE CAC

1- COMPUTO REFERIDO A VALORES MES DE NOVIEMBRE 2021. ACTUALIZAR MONTOS SEGUN INCREMENTOS AL MOMENTO DE SU LICITACION

$ 1.538.581,50 TOTAL

NOTAS:

1

(2)

MEMORIA DESCRIPTIVA – PLATEA-PROBIEN

MEMORIA DESCRIPTIVA

PLATEA - PROBIEN

OBRA: PLATEA

(3)

UBICACIÓN: CAMPUS UNIVERSITARIO - NEUQUEN CAPITAL

Presupuesto Oficial: $ 1.538.581,50.- (Noviembre/2021).-

Los valores tomados están considerados con la última actualización del índice CAC – (Cámara Argentina de la Construcción) del mes de Noviembre.

Plazo de ejecución: 30 Días Corridos.

Superficie de Platea: 128 m²

Los metros cuadrados computados corresponden a las 2 garitas.

Características del Proyecto

Obra Nueva: SI Refacción: NO Ampliación: NO Terminación: NO

Sistema de Ejecución de Obra Ajuste Alzado.

(4)

MEMORIA DESCRIPTIVA – PLATEA-PROBIEN

Memoria:

La presente obra tiene como objetivo realizar la Fundación para asentar la infraestructura de los laboratorios del PROBIEN que serán trasladados a este sector.

Localización:

El sector se encuentra ubicado en el predio de la Universidad del Comahue, al Norte limita con el edificio de Geología y al Oeste, Sur y Este se encuentra delimitado con las futuras peatonales proyectadas por el Master Plan Ord..842/12.

(5)

ESPECIFICACIONES TECNICAS –PLATEA PROBIEN

PLIEGO DE ESPECIFICACIONES TÉCNICAS

Platea PROBIEN Sede Central

(6)

OBRA: PLATEA PROBIEN

UBICACIÓN: CIUDAD DE NEUQUEN ESPECIFICACIONES TECNICAS

INDICE

1. TAREAS PRELIMINARES

1.1 ) Limpieza 3

1.2 ) Nivelación, Relleno y Compactación 4

2. REPLANTEO 4

3. ESTRUCTURA 3.1) Generalidades 4

3.2) Platea de Hormigón 4

4. PREVISION DE INSTALACION CLOACAL 5

5. SEGURIDAD 5

6. LIMPIEZA FINAL 5

(7)

PLIEGO DE ESPECIFICACIONES TECNICAS PLATEA PROBIEN

GENERALIDADES

En general, además de lo indicado en el Pliego de Bases y Condiciones los trabajos requeridos responderán a las siguientes

Normas:

Normas y Recomendaciones del CIRSOC.

Instituto Argentino de Racionalización de Materiales (IRAM).

Decreto 914 / 97, Reglamentación de los Artículos 20, 21 y 22 de la Ley Nº 22.431 modificados por su similar Nº 24.314 y su correspondiente anexo sobre accesibilidad de personas con movilidad reducida.

Decreto 911 / 96 Seguridad e Higiene en el Trabajo, reglamento para la industria de la construcción y correspondiente anexo.

Resoluciones de la R.S.T. Nº 213 / 96, 51 / 97, 35 / 98 y 319 / 99.

Código de Edificación de la ciudad de Neuquen.

Todos los materiales, sistemas o elementos que se incorporen a la obra deberán contar con la

aprobación y sello de las normas IRAM, en caso de carencia de dichas normas se podrán admitir normas equivalentes de ISO o DIN.

La aprobación de la Inspección de Obra del origen de un material no significará que todo el material que se utilice se considere aprobado.

DEFINICIÓN DE LOS RUBROS DE OBRA

La presente descripción de los Rubros de Obra tiene como objetivo definir la calidad de los materiales y los métodos constructivos a utilizar en cada una de las tareas de obra, las cuales se realizarán en un todo de acuerdo a las presentes especificaciones, siempre que la documentación particular de la obra no indique otra cosa.

Es importante que el CONTRATISTA comprenda el fin mismo de la obra y sus correspondientes rubros, de modo tal que pueda advertir tareas no incluidas dentro de la presente documentac ión técnica. La no inclusión de alguna de ellas y que por su carácter sean obvias e insustituibles de acuerdo al fin de la Obra, deberá ser advertidas e incluidas por el CONTRATISTA en la planilla de cotización por rubros, sin considerarse tareas adicionales.

NOTA

Las marcas indicadas en el presente pliego y en su documentación anexa son indicativas y no comprometen obligación de uso. El CONTRATISTA podrá utilizar otras marcas “similares” siempre y cuando las mismas sean de equivalentes características técnicas, pudiendo la INSPECCIÓN DE OBRA exigir al CONTRATISTA certificación de calidad y aptitud técnica extendida por IRAM o INTI de los materiales ofertados.

1- TAREAS PRELIMINARES

1.1) Limpieza

Se encuentran incluidos en este Ítem todos los trabajos necesarios para la realización de los desmontes y excavaciones necesarias para la construcción de la obra. Incluye el retiro y transporte de tierra que pueda ser necesaria para posteriores rellenos que, aunque no estén específicamente mencionados, sean

necesarios para llevar a cabo los trabajos de acuerdo a su fin. El movimiento de la tierra y la nivelación se extiende a toda la zona afectada por la obra. El terreno será llevado a sus niveles, pendientes y

alineaciones finales.

(8)

1.2) Nivelación, Relleno y Compactación

El material que se empleará en el relleno deberá ser el apropiado según estudios de suelo, en nuestro caso se utilizará Calcáreo.

El procedimiento se basa en rellenar 30 cm con este material y compactar del sector utilizando el

equipamiento adecuado. La compactación se efectuará previo humedecimiento y por capas de 15 cm de espesor máximo. El relleno se hará hasta los niveles inferiores de la platea, según los requerimientos del proyecto. La Dirección de Obra podrá solicitar ensayos para comprobar que se alcanzó la densidad especificada. Deberá obtenerse una superficie de alta calidad, la que se ajustará estrictamente a las líneas, perfiles y secciones indicadas en planos. La terminación de niveles, tanto en desmontes como en rellenos, debe ser pareja y lisa, en un todo de acuerdo con los niveles indicados en planos. Las

tolerancias en el área de construcción a ejecutar serán del orden de 1cm, y fuera de dichas áreas de 1,5cm, tanto para superficies planas como en pendiente.

2- REPLANTEO

El replanteo de la obra nueva se realizará con atención y responsabilidad. Los ejes de Replanteo se colocarán según plano. Estos serán revisados por la inspección de obra antes de la ejecución de las tareas a las que den lugar, siendo verificados principalmente los niveles y las escuadras de la estructura midiendo la igualdad de diagonales. (Verificar según plano)

Dependiendo de la envergadura de la obra deberá realizarse con instrumentos ópticos y personal especializado y para la nivelación será obligatoria la utilización de herramientas de precisión adecuadas para topografía.

3- ESTRUCTURA

3.1) Generalidades:

Se realizará en un todo de acuerdo al plano de ESTRUCTURA adjunto. La empresa contratista es la única responsable:

- De la correcta construcción de la estructura, de acuerdo con el proyecto y las especificaciones del reglamento CIRSOC.

- La seguridad de la Obra en general en el transcurso de la misma.

- La realización de los controles que el reglamento CIRSOC o el proyecto establezcan para los materiales y elementos estructurales.

3.2) Platea de Hormigón Armado:

El espesor será de 15cm, se utilizará Hormigón H21; las armaduras estarán conformadas por una malla Sima, o calidad superior, de 15x15cm de separación y barras de 6mm de diámetro. Se utilizará acero Tipo III ADN 420.

Las vigas de fundación serán de 30 x 25.

Las columnas existentes y las columnas de refuerzos se apoyarán sobre platinas de 20 x 20, están provistas en el armado de la platea.

La platea se plantea sobre suelo resistente, debiéndose ejecutar una barrera de vapor mediante la colocación de polietileno de de 200 micrones de espesor. El acabado superficial se realizará mediante la colocación de endurecedor Sika Chapdur o calidad similar, y se deberá seguir todas las especificaciones técnicas del producto.

(9)

4- PREVISION DE INSTALACION CLOACAL

En el armado de la platea es importante tener en cuenta y preveer tanto las bocas como las bajadas de la instalación cloacal (esto nos evitara romper la platea luego de su llenado y fragüe).

Todos los elementos que comprenden las instalaciones y que pasen por la platea se colocaran previo al film de polietileno y a las mallas. Luego se procederá al llenado de la misma, respetando las medidas indicadas en los planos adjuntos.

5- SEGURIDAD

El Contratista deberá disponer todas las medidas, elementos y personal necesarios que aseguren el cumplimiento de toda la legislación vigente en la Argentina, los Convenios Colectivos de Trabajo y toda otra disposición de carácter Nacional, Provincial, Municipal o Gremial que sea de aplicación al momento de realizar los trabajos. Para la ejecución de las tareas necesarias y suficientes para ejecutar el objetivo del presente, el Contratista deberá cumplir con las leyes nacionales de seguridad e higiene en el trabajo (Ley 19587) y la de aseguradoras de riesgos en el trabajo (Ley 24557).

6- LIMPIEZA FINAL

Se realizará la correcta limpieza periódica y final de Obra, dejándola libre de escombros. El contratista deberá entregar la obra en perfectas condiciones de habitabilidad.

NOTA: SI SURGIERAN EN DETERMINADOS ITEMS DE LA OBRA, ASPECTOS NO CONSIDERADOS EN EL PRESENTE PLIEGO, ESTOS SERAN DEFINIDOS ENTRE LA EMPRESA CONTRATISTA Y LA DIRECCION DE OBRA, HACIENDOSE RESPONSABLE LA EMPRESA CONTRATISTA DE LAS SOLUCIONES A ADOPTAR.

(10)
