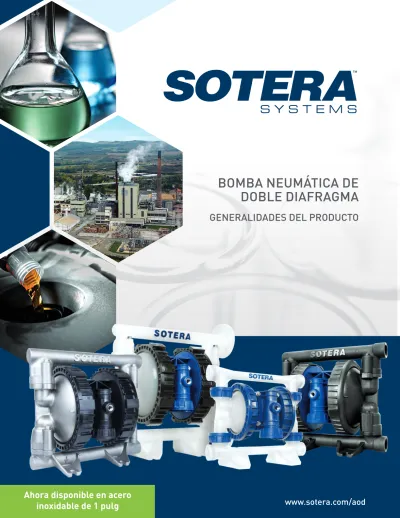

Ahora disponible en acero
inoxidable de 1 pulg
www.sotera.com/aod
Sotera Systems™ (bombas, medidores y accesorios) son fabricados
en los Estados Unidos de América por Tuthill Corporation. Nuestras
marcas internacionalmente conocidas también incluyen las bombas
y medidores Fill-Rite
®. Nuestros clientes principales se encuentran
en las áreas de fabricación industrial, agricultura, construcción
y transporte.
Ya que tenemos más de 50 años de experiencia en la fabricación de productos de
transferencia de líquidos de calidad para transferir de manera rápida y segura
productos petroquímicos y productos químicos industriales, siempre buscamos
formas innovadoras para proporcionar un mejor valor a nuestros clientes.
Comprendemos la importancia de la calidad y el
valor. Cuando decidimos movernos a las bombas
neumáticas de diafragma, asociamos nuestra
experiencia con las necesidades de los usuarios de
bombas de diafragma para crear un producto de
clase mundial.
Nuestros ingenieros especifican solo los materiales
más duraderos para producir sistemas de
transferencia confiables y duraderos. Cuando
combina los productos de más alta calidad con
atención al cliente de primera categoría, obtiene un
valor extraordinario.
Tuthill Corporation es un fabricante
mundial de propiedad privada de bienes
industriales que se especializa en
equipos giratorios, tales como bombas
y medidores. Desde aceites pesados
a combustibles para motor, desde
productos químicos a pesticidas para la
agricultura, lo movemos y lo medimos
con una confiabilidad medida en las
décadas. Pero eso es solo la mitad de
la historia. Nuestra gente marca la
diferencia. Nuestra cultura de empresa
consciente atrae y apoya al tipo de
personas que comprende lo que los
clientes quieren y necesitan. Nuestras
gente escucha y se gana la confianza
mediante el cumplimiento de todos los
compromisos que hace. Prosperamos con
los clientes que demandan excelencia,
ya que es a través de sus desafíos y
motivación que un día creceremos hasta
estar dentro del 1 por ciento superior de
las empresas industriales del mundo.
Aspiramos a la excelencia, ya que
no aceptaremos menos en nuestros
productos y de nuestras personas.
USO DE LAS APLICACIONES CLAVE
MENOS PIEZAS67%
MÁS EFICAZ20%
MENOS TIEMPO PARA REPARAR50%
MENOS PULSACIÓN60%
MÁS FLUJO15%
SELLO UNIFORME360
°
Aceite y
lubricantes
Líquido de transmisión
automática, líquido
para limpiaparabrisas
Aditivos para
el concreto
Tintas y
pinturas
Productos químicos
industriales
Ácidos y agentes
cáusticos
Adhesivos
Productos químicos
para la agricultura
GARANTÍA DE
5 AÑOS
Tuthill garantiza que la bomba neumática de doble diafragma de la serie SP100 no presentará defectos de fabricación y que funcionará a la perfección en condiciones normales de operación durante un período de cinco años.
CANALES DE LA INDUSTRIA
Municipalidades
Desde las aplicaciones más simples de bomba de
tambor o de transferencia y de medidor, hasta las
aplicaciones de fabricantes de equipos originales
más sofisticadas, Sotera Systems cubre eficaz y
precisamente el rango de requisitos difíciles.
Productos químicos
No hay problema con las aplicaciones corrosivas,
abrasivas o viscosas. Nuestra gama de materiales
de construcción, junto con nuestro rendimiento,
proporcionan la mejor solución disponible.
Transporte (soluciones de garaje)
Ideal para realizar mantenimiento a flotas de
vehículos, productos de petróleo
o líquidos químicos.
Fabricante de equipo original
La bomba de fabricante de equipo original
perfecta para cualquier industria en donde se
deban transferir y medir productos químicos o
petroquímicos agresivos.
NECESIDADES DE LA
INDUSTRIA
Minimizar el tiempo de inactividad
Los productos Sotera minimizan el tiempo de
inactividad debido a su construcción resistente
y la confiabilidad, incluso, en las condiciones
más adversas.
Facilidad de uso
Gracias a su fabricación modular, la menor
cantidad de piezas y el diseño único, Sotera
convierte el mantenimiento en una tarea fácil y
rápida.
Eficacia
Sotera ofrece las bombas neumáticas de
diafragma más eficaces en el mercado.
Rendimiento
Las bombas neumáticas de doble diafragma
de Sotera proporcionan el flujo más alto en la
industria, junto con la pulsación más baja y un
funcionamiento sin fugas.
MÚLTIPLE REFORZADO
Un anillo encapsulado de acero inoxidable integrado alrededor de las roscas evita el apriete excesivo y la posible división del múltiple.
RETENCIONES DE BOLA Y ASIENTOS
Los conjuntos de bola y asiento son combinaciones de elastómeros correspondientes, que ofrecen una mejora mínima de 20 por ciento de altura de
succión debido a que tienen sellos más ajustados.
VÁLVULA DE AIRE DE CERÁMICA El diseño innovador, patentado, sin centrado de la válvula de aire de cerámica entrega una desconexión extremadamente rápida, que produce una reducción de un 60 por ciento en la pulsación. FABRICACIÓN DE ANILLO ROSCADO FÁCIL DE QUITAR El anillo exclusivo y patentado QuikSeal®
está diseñado para acceder rápidamente para limpiar las retenciones de bola y para reemplazar diafragmas. Esto elimina los sujetadores múltiples, lo que reduce la complejidad y las piezas. FABRICACIÓN ÚNICA DE DIAFRAGMA Un eje de acero inoxidable con una tuerca de diafragma reforzada lo sostiene completamente y evita que se desalinee. La bisagra del sello uniforme minimiza el desgaste, lo que aumenta la vida útil del diafragma.
MONTAJE CON PATAS
Una configuración de montaje con patas estándar de la industria se adapta a la mayoría de las placas de montaje.
CARACTERÍSTICAS DE SP100: NO METÁLICA DE 1/2"
Lo que comenzó como la semilla de una idea para crear una nueva y
revolucionaria bomba de proceso, se ha convertido en la bomba neumática de
diafragma más avanzada en el mercado. Presentamos la bomba neumática de
doble diafragma de la serie SP100. ¡Se convirtió en algo grande!
En un extenuante entorno de proceso industrial, la bomba de diafragma debe funcionar todos los días y
proporcionar años de rendimiento duradero. La bomba neumática de doble diafragma de la serie SP100
se puede configurar en materiales que sean resistentes
a los productos químicos industriales y se ha demostrado que proporcionan una cobertura de
compatibilidad completa para una amplia gama de líquidos. Gracias a su lista extensa de características,
la serie SP100 sobrepasa a la competencia una y otra vez.
CARCASA DE POLIPROPILENO, ACETAL O PVDF
CONSTRUCCIÓN DEL MOTOR DE AIRE
Polipropileno relleno con vidrio o nylon con conexión a tierra para usos con líquidos con punto de inflamación bajo.
VÁLVULA DE AIRE DE CERÁMICA Válvula de aire patentada. CARCASA DE POLIPROPILENO O PVDF Para productos químicos fuertes CONEXIONES DEL MÚLTIPLE Múltiples empernados para un mantenimiento fácil y rápido. OPCIONES DE ELASTÓMEROS HytrelTM, Santoprene® o elastómeros de PTFE cubren muchas aplicaciones de líquidos.
RETENCIONES DE BOLA Y ASIENTOS
La jaula de bola construida en el múltiple mantiene la forma para una altura de succión constante. FABRICACIÓN DE ANILLO
ROSCADO FÁCIL DE QUITAR Fabricación de anillo patentada. No se necesitan pernos. Fabricado de material fenólico para mayor resistencia.
VÁLVULA DE AIRE DE CERÁMICA Válvula de aire patentada. CONEXIONES DEL MÚLTIPLE Múltiples empernados para un mantenimiento fácil y rápido. OPCIONES DE ELASTÓMEROS HytrelTM, Santoprene® o elastómeros de PTFE cubren muchas aplicaciones de líquidos.
RETENCIONES DE BOLA Y ASIENTOS
La jaula de bola construida en el múltiple mantiene la forma para una altura de succión constante. FABRICACIÓN DE ANILLO ROSCADO FÁCIL DE QUITAR Fabricación de anillo patentada. No se necesitan pernos. Fabricado de material fenólico para mayor resistencia.
CARACTERÍSTICAS DE SP100: METÁLICA DE 1"
CONSTRUCCIÓN DEL MOTOR DE AIRE
Polipropileno relleno con vidrio o nylon con conexión
a tierra para usos con líquidos con punto de inflamación bajo.
CARCASA DE ACERO INOXIDABLE O ALUMINIO
1/2" 1"
1/2" 1"
JUEGOS Y ACCESORIOS
Complete su paquete de bomba con nuestra extensa línea de accesorios. Ya sea que bombee desde
un tanque de transferencia o un tanque, tenemos todo para complementar su instalación.
Silenciador
Silenciador de repuesto para
mantener el ruido al mínimo.
• Se incluye con la bomba.
Llave de montaje
Llave de repuesto para
montar o desmontar la
bomba.
• La llave se incluye con
la bomba.
Medidores 825/850
Complete el paquete
con nuestros medidores
digitales de disco de
nutación. Con alojamiento
de polipropileno relleno
con vidrio y sellos de EPDM
o de fluorocarburo, que
ofrecen una velocidad de
7,6 a 76 lpm y una precisión
de 0,2%, estos medidores
miden de manera rápida y
precisa el rendimiento de la
bomba.
Placa de transferencia
La placa de acero
inoxidable se fija a la parte
superior de un tanque de
1040 o 1250 litros.
• Se incluyen las piezas
metálicas de montaje.
• Se conecta a todos los
modelos SP100-05.
Soporte de montaje en pared
Mantenga la bomba en su
lugar y fuera del camino
con un soporte compacto de
montaje en pared.
Conjunto de filtro o regulador
Proporciona una presión de aire
controlada y constante, según
se requiera. El filtro elimina los
contaminantes sólidos y líquidos
presentes en el aire.
• Filtro o regulador
complementario
• Acoplador de conexión rápida
• Uniones
• Manguera de aire de 1,5 m
NÚMEROS DE PIEZA DE LOS ACCESORIOS
Placa de transferencia
Conjunto de filtro o
regulador Medidores 825/850 Silenciador Llave de montaje
Soporte de montaje en pared
Bomba de
1/2" KIT180MPPS KITS05FRH Solicite el folleto
SSE-0411_Mod0 KITS05MUF
KITS05WCH KITS05WMA
SANTOPRENE®: Este diafragma es una excelente elección como una alternativa de bajo
costo para PTFE en muchas aplicaciones ácidas y cáusticas tales como hidróxido de sodio y ácidos sulfúricos o clorhídricos. Santoprene ofrece una excelente resistencia a la abrasión y durabilidad a un costo comparable al neopreno.
HYTREL™: Este diafragma exhibe una excelente resistencia a la abrasión, vida útil flexible y durabilidad. Excelente para aplicaciones con líquidos a base de petróleo o aceite tales como aceites combustibles, aceites hidráulicos, keroseno, aguarrás y aceites de motor.
PTFE: Este diafragma es una excelente elección cuando se bombean líquidos muy agresivos tales como hidrocarburos aromáticos o clorados, ácidos, agentes cáusticos, cetonas y acetatos. Los diafragmas PTFE de Sotera están respaldados con Santoprene para mejorar la vida útil flexible.
INFORMACIÓN DE DESCRIPCIÓN
DEL MODELO DE 1/2" INFORMACIÓN DE DESCRIPCIÓN METÁLICA DE 1"
KIT S05 X X X KIT S10 X X X SP100 - 05X - XX - XXX - X SP100 - 10X - XX - XXX - X INFORMACIÓN DE DESCRIPCIÓN NO METÁLICA DE 1" PORT SIZE FLUID CONNECTION
F - 1" ANSI / DIN Flange
DRIVE MATERIAL P - Polypropylene WET-END MATERIAL P - Polypropylene F - PVDF DIAPHRAGM S - Santoprene®
T - PTFE with EPDM Backer
BALLS S - Santoprene® T - PTFE M - Stainless Steel SEATS S - Santoprene®
P - Polypropylene with PTFE O-Ring F - PVDF with PTFE O-Ring
OPTIONS
FLUID SECTION SERVICE KIT DIAPHRAGM BALLS SEATS SP100 - 10X - XX - XXX - X KIT S10 X X X TAMAÑO DE PUERTO CONEXIÓN DE LÍQUIDOS N: 1/2"-14 NPTF-1 B: Rp 1/2 (BSPP, paralelo)
MATERIAL DE CONSTRUCCIÓN DEL CONDUCTOR P: Polipropileno
C: Nylon conductor
MATERIAL DE CONSTRUCCIÓNDE EXTREMO HÚMEDO P: Polipropileno D: Acetal conductor F: PVDF DIAFRAGMA S: Santoprene® H: Hytrel™
T: PTFE con soporte de EPDM
BOLAS S: Santoprene® H: Hytrel™ T: PTFE M: Acero Inoxidable ASIENTOS S: Santoprene® H: Hytrel™
P: Polipropileno con junta tórica de TFE F: PVDF con junta tórica de PTFE D: Acetal on junta tórica de PTFE
OPCIONES JUEGO DE MANTENIMIENTO DE LA SECCIÓN DE LÍQUIDO DIAFRAGMA BOLAS ASIENTOS TAMAÑO DE PUERTO CONEXIÓN DE LÍQUIDOS N: 1"-14 NPTF-1 B: Rp 1/2 (BSPP)
MATERIAL DE CONSTRUCCIÓN DEL CONDUCTOR P: Polipropileno
C: Nylon con conexión a tierra MATERIAL DE CONSTRUCCIÓNDE EXTREMO HÚMEDO A: Aluminio
M: Acero Inoxidable
DIAFRAGMA
S: Santoprene® H: Hytrel™
T: PTFE con soporte de EPDM
BOLAS S: Santoprene® H: Hytrel™ T: PTFE M: Acero Inoxidable ASIENTOS S: Santoprene® H: Hytrel™ M: Acero Inoxidable
A: Aluminio - con junta tórica de PTFE
OPCIONES
JUEGO DE MANTENIMIENTO DE LA SECCIÓN DE LÍQUIDO DIAFRAGMA BOLAS ASIENTOS TAMAÑO DE PUERTO CONEXIÓN DE LÍQUIDOS
F - 1" ANSI / DIN Flange
MATERIAL DE CONSTRUCCIÓN DEL CONDUCTOR P: Polipropileno
MATERIAL DE CONSTRUCCIÓNDE EXTREMO HÚMEDO P: Polipropileno
F: PVDF
DIAFRAGMA
S: Santoprene®
T: PTFE con soporte de EPDM
BOLAS S: Santoprene® T: PTFE M: Acero Inoxidable ASIENTOS S: Santoprene®
P: Polipropileno con junta tórica de TFE F: PVDF con junta tórica de PTFE
OPCIONES JUEGO DE MANTENIMIENTO DE LA SECCIÓN DE LÍQUIDO DIAFRAGMA BOLAS ASIENTOS
INFORMACIÓN DE DESCRIPCIÓN
METÁLICA DE 1"
DATOS TÉCNICOS DE LA BOMBA NO METÁLICA DE 1/2"
TIPO DE BOMBA ... Neumática de doble diafragma, no metálica MATERIALES DE CONSTRUCCIÓN ... Consulte las tablas de descripción de modelos PRESIÓN MÁXIMA DE ENTRADA DE AIRE ... 6,9 bar PRESIÓN MÁXIMA DE ENTRADA DE MATERIAL ...0,69 bar PRESIÓN MÁXIMA DE SALIDA ... 6,9 bar CONSUMO DE AIRE (A 2,8 BAR) ...4,9 lpm / litro (aproximadamente) VELOCIDAD MÁXIMA DE FLUJO (ENTRADA SUMERGIDA) ...66 lpm DESPLAZAMIENTO O CICLO A 6,9 BAR. ... 0,14 litros TAMAÑO MÁXIMO DE PARTÍCULA ... 2,4 mm diámetro LÍMITES MÁXIMOS DE TEMPERATURA (DIAFRAGMA / BOLA / MATERIAL DE ASIENTO)
Acetal ... -12° a 82 °C Hytrel™ ...-29° a 66 °C PVDF ...-12° a 93 °C Polipropileno ... 2° a 79 °C Santoprene® ...-40° a 107 °C PTFE ...4° a 107 °C
DATOS DE DIMENSIONES DE LA CAJA ...29,8 cm (A) x 36,2 cm (A) x 23,2 cm (P) NIVEL DE RUIDO...75,0 db (A) (a 4,8 bar, 60 cpm)
SP100-05X-XX-XXX
Velocidad de flujo: LPM
NPSH que se r
equier
e en metr
os
Pr
esión de salida: BAR
4 0 0 0 3,8 7,6 15 11,4 20 40 60 10 30 50 70 1 2 3 4 5 6 6,9 bar 4,8 bar NPSH 2,8 bar 6 8 10 S.C.F.M.
1" METALLIC PUMP TECHNICAL DATA
PUMP TYPE... Metallic Air-Operated Double Diaphragm MAXIMUM FLOW RATE (FLOODED INLET) ...56 gpm (211 lpm) CONSTRUCTION MATERIALS ...See Model Description Charts MAXIMUM AIR INLET PRESSURE ...100 psig (6.9 bar) MAXIMUM MATERIAL INLET PRESSURE ...10 psig (.69 bar) MAXIMUM OUTLET PRESSURE ...100 psig (6.9 bar) AIR CONSUMPTION (@ 40 PSI) ...1.12 cfm / gallon (approx.) DISPLACEMENT / CYCLE @ 100 PSIG. ...0.22 gal (0.83 lit) MAXIMUM PARTICLE SIZE ...3/16" dia (4.8 mm) MAXIMUM TEMPERATURE LIMITS (DIAPHRAGM / BALL / SEAT MATERIAL)
Hytrel™ ...-29° a 66 °C PVDF ...-12° a 93 °C Polipropileno ... 2° a 79 °C Santoprene® ...-40° a 107 °C
PTFE ...4° a 107 °C
CARTON DIMENSIONAL DATA ...16-1/2"(H) x 17-1/2" (W) x 11-1/4" (D) NOISE LEVEL ... 79.7 db (A) (@ 70 psi, 60 cpm)
NPSH Requir
ed in F
eet
SP100-10X-XX-XXX
20 100 75 50 25 0 [0] [0]0 10 20 30 40 50 60 0 12.5 25 50 37.5 [90] [135] [180] [225] [45] [1] [2] [3] [4] [5] [6] 100 psi 70 psi NPSH 40 psi 30 40 50 S.C.F.M.DATOS TÉCNICOS DE LA BOMBA NO METÁLICA DE 1"
TIPO DE BOMBA ... Neumática de doble diafragma, metálica MATERIALES DE CONSTRUCCIÓN ... Consulte las tablas de descripción de modelos PRESIÓN MÁXIMA DE ENTRADA DE AIRE ...6,9 bar PRESIÓN MÁXIMA DE ENTRADA DE MATERIAL ...0,69 bar PRESIÓN MÁXIMA DE SALIDA ...6,9 bar CONSUMO DE AIRE (A 2,8 BAR) ...8,4 lpm / litro (aproximadamente) VELOCIDAD MÁXIMA DE FLUJO (ENTRADA SUMERGIDA) ...211 lpm DESPLAZAMIENTO O CICLO A 6,9 BAR. ... 0,83 litros TAMAÑO MÁXIMO DE PARTÍCULA ...4,8 mm de diámetro LÍMITES MÁXIMOS DE TEMPERATURA (DIAFRAGMA / BOLA / MATERIAL DE ASIENTO)
Hytrel™ ...-29° a 66 °C PVDF ...-12° a 93 °C Polipropileno ... 2° a 79 °C Santoprene® ...-40° a 107 °C
PTFE ...4° a 107 °C
DATOS DE DIMENSIONES DE LA CAJA ...41,9 cm (A) x 44,5 cm (A) x 28.6 cm (P) NIVEL DE RUIDO...79.7 db (A) (a 4,8 bar, 60 cpm)
Velocidad de flujo: LPM
NPSH que se r
equier
e en metr
os
Pr
DATOS TÉCNICOS DE LA BOMBA METÁLICA DE 1"
TIPO DE BOMBA ... Neumática de doble diafragma, metálica MATERIALES DE CONSTRUCCIÓN ... Consulte las tablas de descripción de modelos PRESIÓN MÁXIMA DE ENTRADA DE AIRE ...6,9 bar PRESIÓN MÁXIMA DE ENTRADA DE MATERIAL ...0,69 bar PRESIÓN MÁXIMA DE SALIDA ...6,9 bar CONSUMO DE AIRE (A 2,8 BAR) ...8,4 lpm / litro (aproximadamente) VELOCIDAD MÁXIMA DE FLUJO (ENTRADA SUMERGIDA) ...211 lpm DESPLAZAMIENTO O CICLO A 6,9 BAR. ... 0,83 litros TAMAÑO MÁXIMO DE PARTÍCULA ...4,8 mm de diámetro LÍMITES MÁXIMOS DE TEMPERATURA (DIAFRAGMA / BOLA / MATERIAL DE ASIENTO)
Hytrel™ ...-29° a 66 °C Polipropileno ... 2° a 79 °C Santoprene® ...-40° a 107 °C
PTFE ...4° a 107 °C Acetal ... -12° a 82 °C
DATOS DE DIMENSIONES DE LA CAJA ...44,5 cm (A) x 28,6 cm (A) x 34,3 cm (P) NIVEL DE RUIDO...75,0 db (A) (a 4,8 bar, 60 cpm)
SP100-10X-XX-XXX
Velocidad de flujo: LPM
NPSH que se r
equier
e en metr
os
Pr
esión de salida: BAR
20 0 0 0 3,8 7,6 15 11,4 90 135 180 225 45 1 2 3 4 5 6 6,9 bar 4,8 bar NPSH 2,8 bar 30 40 50 S.C.F.M.
