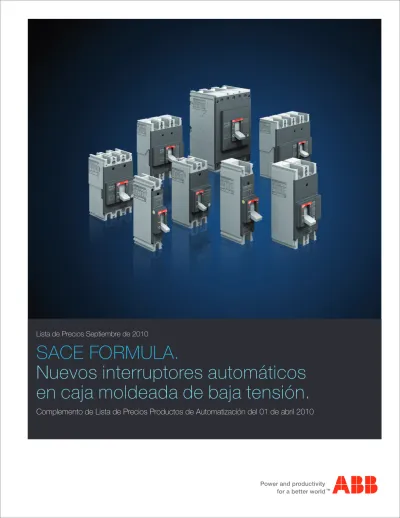

Lista de Precios Septiembre de SACE FORMULA. Nuevos interruptores automáticos en caja moldeada de baja tensión.

(1)

SACE FORMULA.

Nuevos interruptores automáticos

en caja moldeada de baja tensión.

Complemento de Lista de Precios Productos de Automatización del 01 de abril 2010

(2)

Product Declaration). Un ejemplo concreto del compromiso de ABB SACE en este sentido lo constituye la reducción de la dimensión de los interruptores que además de limitar la utilización de materias primas en fase de realización, se reduce también significativamente el material que en el futuro deberá ser reciclado.

Por esta razón los nuevos interruptores automáticos en caja moldeada SACE FORMULA han sido fabricados en conformidad con el sistema internacional EPD (Environmental

SACE FORMULA.

El ambiente antes que todo.

Calidad es también preservación del

ambiente. ABB SACE desde siempre

tiene en cuenta el carácter ecológico de

sus productos en todas las fases de su

vida útil desde la producción hasta el

desarmado.

(3)

Los principales puntos salientes de los nuevos interruptores automáticos son:

SACE FORMULA. Simplicidad y calidad en un único producto.

La nueva familia SACE FORMULA se compone de tres nuevos tamaños A1, A2 y A3 que llegan respectivamente hasta 125A, 250A y 630A.

Dimensiones en páginas 11 a 17

¿Qué tan simple y funcional puede ser una gama de interruptores automáticos en caja moldeada? Respondiendo a esta pregunta, aparentemente elemental, nació en ABB SACE la idea de una nueva familia de interruptores. El resultado es SACE FORMULA, la síntesis perfecta entre la gran calidad y la fiabilidad ABB SACE y la simplicidad bajo todos los aspectos: instalación, dimensionamiento y

disponibilidad de accesorios.

SACE expresa la experiencia pluridecenal de ABB SACE en toda su eficacia: SACE FORMULA nace esencial, pero al mismo tiempo también capaz de sorprender por su elevada versatilidad de empleo.

FORMULA

• Pocas pero esenciales versiones, fáciles de elegir y pedir.

• Disponibilidad de todas las polaridades, dedicados a las diversas aplicaciones. • Disponibilidad de los accesorios más requeridos.

• Profundidad aún más reducida.

• Un nuevo sistema de instalación que facilita el montaje.

Los tres tamaños están disponibles en ejecución fija, con terminales anteriores frontales.

Para una rápida puesta en servicio del interruptor, el relé de protección cuenta con valores de umbral térmico y magnético

Existen pocos códigos comerciales, simplificando así la selección y facilitando el pedido. También ha sido simplificada la instalación mediante operaciones de fijación y puesta en obra simples y veloces, el interruptor está inmediatamente

125A

250A

630A

A1/1p

A2/1p

A1/2p

A2/2p

A1/3p

A2/3p

A3/3p

A1/4p

A2/4p

A3/4p

(4)

REFERENCIA PARA Corriente nominal Protección sobrecarga (Umbral fijo) Protección cortocircuito (Umbral fijo) PRECIO DE LISTA

PEDIDO TIPO In (A) _{I1 (A)} _{I 3 (A)} COP

Rango C,1 polo

Aplicaciones residenciales, comerciales y pequeña industria

1SDA 066485 R1 A1C 125 TMF 15-300 1p F F 1SDA 066486 R1 A1C 125 TMF 20-300 1p F F 1SDA 066488 R1 A1C 125 TMF 30-300 1p F F 1SDA 066489 R1 A1C 125 TMF 40-400 1p F F 1SDA 066490 R1 A1C 125 TMF 50-500 1p F F 1SDA 066491 R1 A1C 125 TMF 60-600 1p F F 1SDA 068765 R1 A1C 125 TMF 63-630 1p F F 1SDA 066492 R1 A1C 125 TMF 70-700 1p F F

A1... 1SDA 066493 R1 A1C 125 TMF 80-800 1p F F

1SDA 066495 R1 A1C 125 TMF 100-1000 1p F F

1SDA 066496 R1 A1C 125 TMF 125-1250 1p F F

Rango N,

2

polos

Aplicaciones comerciales e Industriales

1SDA 066497 R1 A1N 125 TMF 20-300 2p F F 1SDA 066499 R1 A1N 125 TMF 30-300 2p F F 1SDA 066500 R1 A1N 125 TMF 40-400 2p F F 415Vac 240Vac Poder de corte Icu kA kA

1 Polo, 2 Polos

1SDA 066501 R1 A1N 125 TMF 50-500 2p F F 1SDA 066502 R1 A1N 125 TMF 60-600 2p F F 1SDA 066504 R1 A1N 125 TMF 80-800 2p F F A1... 1SDA 066506 R1 A1N 125 TMF 100-1000 2p F F 1SDA 066507 R1 A1N 125 TMF 125-1250 2p F F Rango C,1 polo

Aplicaciones residenciales, comerciales y pequeña industria 1SDA 066536 R1 A2C 250 TMF 125-1250 1p F F 1SDA 068776 R1 A2C 250 TMF 150-1500 1p F F 1SDA 066537 R1 A2C 250 TMF 160-1600 1p F F 1SDA 066538 R1 A2C 250 TMF 175-1750 1p F F 1SDA 066539 R1 A2C 250 TMF 200-2000 1p F F 1SDA 066540 R1 A2C 250 TMF 225-2250 1p F F

A2... 1SDA 066541 R1 A2C 250 TMF 250-2500 1p F F

Rango N,

2

polos

Aplicaciones residenciales, comerciales y pequeña industria 1SDA 066542 R1 A2N 250 TMF 125-1250 2p F F 1SDA 068778 R1 A2N 250 TMF 150-1500 2p F F 1SDA 066543 R1 A2N 250 TMF 160-1600 2p F F 1SDA 066544 R1 A2N 250 TMF 175-1750 2p F F 1SDA 066545 R1 A2N 250 TMF 200-2000 2p F F

A2... 1SDA 066546 R1 A2N 250 TMF 225-2250 2p F F

1SDA 066547 R1 A2N 250 TMF 250-2500 2p F F

Producto importado bajo pedido

3

15 15 300 2.5 18 204,100 20 20 300 2.5 18 204,100 30 30 300 2.5 18 204,100 40 40 400 2.5 18 204,100 50 50 500 2.5 18 209,100 60 60 600 2.5 18 209,100 63 63 630 2.5 18 70 70 700 2.5 18 209,100 80 80 800 2.5 18 209,100 100 100 1000 2.5 18 255,200 209,100 125 125 1250 2.5 18 255,200 20 30 40 50 60 80 100 125 20 30 40 50 60 80 100 125 300 300 400 500 600 800 1000 1250 30 30 30 30 30 30 30 30 50 50 50 50 50 50 50 50 263,100 263,100 263,100 263,100 263,100 269,400 269,400 444,600 125 125 1250 2,5 18 384,800 150 150 1500 2,5 18 384,800 160 160 1600 2,5 18 384,800 2,5 18 2,5 18 2,5 18 2,5 18 175 175 1750 384,800 384,800 384,800 200 200 2000 225 225 2250 250 250 2500 466,500 125 125 1250 36 50 466,600 150 150 1500 36 50 466,600 160 160 1600 36 50 466,600 36 50 36 50 36 50 36 50 175 175 1750 466,600 466,600 466,600 200 200 2000 225 225 2250 250 250 2500 565,700

Precios sujetos a cambio sin previo aviso. Adicionar I.V.A. Vigente a la F. de F.

(5)

Rango A, 3 polos

1SDA 066510 R1 A1A 125 TMF 15-300 3p F F A1A 125 TMF 20-300 3p F F A1A 125 TMF 30-300 3p F F A1A 125 TMF 40-400 3p F F A1A 125 TMF 50-500 3p F F A1A 125 TMF 60-600 3p F F A1A 125 TMF 70-700 3p F F A1... 1SDA 066518 R1 A1A 125 TMF 80-800 3p F F A1A 125 TMF 100-1000 3p F F A1A 125 TMF 125-1250 3p F F Rango B, 3 polos

Aplicaciones comerciales e Industriales A1B 125 TMF 15-300 3p F F A1B 125 TMF 20-300 3p F F A1B 125 TMF 30-300 3p F F A1B 125 TMF 40-400 3p F F A1B 125 TMF 50-500 3p F F A1B 125 TMF 50-500 3p F F A1B 125 TMF 60-600 3p F F A1B 125 TMF 80-800 3p F F A1... A1B 125 TMF 100-1000 3p F F A1B 125 TMF 125-1250 3p F F Rango N, 3 polos

Aplicaciones comerciales e Industriales A1C 125 TMF 15-300 3p F F A1C 125 TMF 20-300 3p F F A1C 125 TMF 30-300 3p F F A1C 125 TMF 40-400 3p F F A1C 125 TMF 50-500 3p F F A1C 125 TMF 60-600 3p F F A1... A1C 125 TMF 80-800 3p F F A1C 125 TMF 100-1000 3p F F

Producto importado bajo pedido REFERENCIA PARA Corriente nominal Protección sobrecarga (Umbral fijo) Protección cortocircuito (Umbral fijo) PRECIO DE LISTA

PEDIDO TIPO In (A) _{I1 (A)} _{I 3 (A)} 440Vac 240Vac COP

Poder de corte Icu kA kA 1SDA 066511 R1 1SDA 066513 R1 1SDA 066514 R1 1SDA 066515 R1 1SDA 066516 R1 1SDA 066517 R1 1SDA 066520 R1 1SDA 066521 R1 15 15 300 8 10 185,000 20 20 300 8 10 185,000 30 30 300 8 10 197,000 40 40 400 8 10 197,000 50 50 500 8 10 197,000 60 60 600 8 10 197,000 70 70 700 8 10 205,000 80 80 800 8 10 205,000 100 100 1000 8 10 205,000 125 125 1250 8 10 499,900 15 15 300 15 25 198,000 20 20 300 15 25 198,000 30 30 300 15 25 210,800 40 40 400 15 25 210,800 50 50 500 15 25 210,800 60 60 600 15 25 210,800 80 80 800 15 25 213,200 100 100 1000 15 25 213,200 125 125 1250 15 25 517,700 237,000 237,000 253,000 253,000 253,000 253,000 259,000 259,000

3 Polos

1SDA 066697 R1 1SDA 066698 R1 1SDA 066700 R1 1SDA 066701 R1 1SDA 066702 R1 1SDA 066703 R1 1SDA 066705 R1 1SDA 066707 R1 1SDA 066708 R1 1SDA 066709 R1 1SDA 066710 R1 1SDA 066712 R1 1SDA 066713 R1 1SDA 066714 R1 1SDA 066715 R1 1SDA 066717 R1 1SDA 066719 R1 1SDA 066720 R1 A1C 125 TMF 125-1250 3p F F 15 20 30 40 50 60 80 100 125 15 300 20 30 20 300 20 30 30 300 20 30 40 400 20 30 50 500 20 30 60 600 20 30 80 800 20 30 100 1000 20 30 125 1250 20 30 544,600

(6)

REFERENCIA PARA Corriente nominal Protección sobrecarga (Umbral fijo) Protección cortocircuito (Umbral fijo) PRECIO DE LISTA

PEDIDO TIPO In (A) _{I1 (A)} _{I 3 (A)} COP

Rango N, 3 polos

A1...

Rango C,

3

polos

440Vac 240Vac Poder de corte Icu kA kA

3 Polos

A2... Rango N, 3 polos

A2...

Rango N,

3

polos

A3...

5

Precios sujetos a cambio sin previo aviso.Adicionar I.V.A. Vigente a la F. de F.

1SDA 066721 R1 A1N 125 TMF 15-300 3p F F 15 15 300 25 100 308.200 1SDA 066722 R1 A1N 125 TMF 20-300 3p F F 20 20 300 25 100 308.200 1SDA 066724 R1 A1N 125 TMF 30-300 3p F F 30 30 300 25 100 328.900 1SDA 066725 R1 A1N 125 TMF 40-400 3p F F 40 40 400 25 100 328.900 1SDA 066726 R1 A1N 125 TMF 50-500 3p F F 50 50 500 25 100 328.900 1SDA 066727 R1 A1N 125 TMF 60-600 3p F F 60 60 600 25 100 328.900 1SDA 066729 R1 A1N 125 TMF 80-800 3p F F 80 80 800 25 100 336.800 1SDA 066731 R1 A1N 125 TMF 100-1000 3p F F 100 100 1000 25 100 336.800 1SDA 066732 R1 A1N 125 TMF 125-1250 3p F F 125 125 1250 25 100 583.400 1SDA 066775 R1 A2C 250 TMF 125-1250 3p F F 125 125 1250 20 50 554.200 1SDA 068780 R1 A2C 250 TMF 150-1500 3p F F 150 150 1500 20 50 554.200 1SDA 066776 R1 A2C 250 TMF 160-1600 3p F F 160 160 1600 20 50 554.200 1SDA 066777 R1 A2C 250 TMF 175-1750 3p F F 175 175 1750 20 50 554.200 1SDA 066778 R1 A2C 250 TMF 200-2000 3p F F 200 200 2000 20 50 565.800 1SDA 066779 R1 A2C 250 TMF 225-2250 3p F F 225 225 2250 20 50 565.800 1SDA 066780 R1 A2C 250 TMF 250-2500 3p F F 250 250 2500 20 50 686.000 1SDA 066781 R1 A2N 250 TMF 125-1250 3p F F 125 125 1250 25 85 585.000 1SDA 068781 R1 A2N 250 TMF 150-1500 3p F F 150 150 1500 25 85 585.000 1SDA 066782 R1 A2N 250 TMF 160-1600 3p F F 160 160 1600 25 85 585.000 1SDA 066783 R1 A2N 250 TMF 175-1750 3p F F 175 175 1750 25 85 590.000 1SDA 066784 R1 A2N 250 TMF 200-2000 3p F F 200 200 2000 25 85 590.000 1SDA 066785 R1 A2N 250 TMF 225-2250 3p F F 225 225 2250 25 85 590.000 1SDA 066786 R1 A2N 250 TMF 250-2500 3p F F 250 250 2500 25 85 740.000 1SDA 066560 R1 A3N 400 TMF 320-3200 3p F F 320 320 3200 36 85 1.130.000 1SDA 066561 R1 A3N 400 TMF 400-4000 3p F F 400 400 4000 36 85 1.130.000 1SDA 066564 R1 A3N 630 TMF 500-5000 3p F F 500 500 5000 36 85 2.887.100

1SDA 066566 R1 A3N 630 ELT-LI In=630 3p F F 1)

630 630 6000 36 85 3.228.100

(7)

Sistema de embarrados de fácil instalación

La conexión entre el interruptor del lado alimentación y el FORMULA Link se logra mediante kits de acometida, mientras que la conexión entre los interruptores en salida y FORMULA Link se logra con específicos kits de conexión para interruptores de salida.

La instalación y la puesta en servicio es simple y veloz. Están disponibles tres distintos tamaños de FORMULA Link: • FORMULA Link de 250A;

• FORMULA Link de 400A; • FORMULA Link de 630/800A.

Es posible instalar en el FORMULA Link todas las versiones de los interruptores automáticos en caja moldeada: SACE FORMULA A1 y A2 en las versiones unipolares, bipolares y tripolares, y SACE FORMULA A3 en las versiones tripolares.

Sistema FORMULA Link

FORMULA Link (Sistema de instalación listo para ser ensamblado)

T6 A3 A2

F

L I N E LOAD LOAD Interruptor en salida Interruptor en salida FORMULA Link Longitud útil: F1 = 154mm; F2 = 230.5mm F3 = 307.5mm; F4 = 384mm F5 = 461mm Interruptor Principal kit de acometida Separadores de fase

Kit de conexión para interruptor A2 en salida

Kit de conexión para interruptor A1 en salida

(8)

FORMULA Link (Sistema de instalación listo para ser ensamblado)

REFERENCIA PARA PEDIDO PRECIO DE LISTA COP TIPO

Kit de acometida para interruptor principal

1SDA 066822 R1 Kit de acometida para interruptor principal A2 132.500

1SDA 066823 R1 Kit de acometida para interruptor principal A3 146.500

1SDA 066824 R1 Kit de acometida para interruptor principal T6 371.700

1SDA 068744 R1 Kit de acometida para FORMULA Link 630/800 sin interruptor 159.500

Kit de connexión para interruptor en salida

1SDA 066841 R1 Kit de connexión para interruptor en salida A1 85.600

1SDA 066842 R1 Kit de connexión para interruptor en salida A2 100.400

Bastidor: Longitud

Bastidor (listo para ser ensamblado)

1SDA 066825 R1 FORMULA Link 250A para A1-A2 F1: F=154mm 511.700

1SDA 066827 R1 FORMULA Link 250A para A1-A2 F2: F=230.5mm 595.200

1SDA 066834 R1 FORMULA Link 400A para A1-A2 F4: F=384mm 1.052.300

1SDA 066835 R1 FORMULA Link 400A para A1-A2 F5: F=461mm 1.183.100

1SDA 066840 R1 FORMULA Link 630/800A para A1-A2 F5: F=461mm 1.782.400

250 400 630/800 A2 A3 A3/T6 A1 A1-A2 A1-A2 550 AC 550 AC 550 AC 690 AC 690 AC 690 AC 30 40 40

Cada bastidor FORMULA Link es disponible en cinco diferentes largos útiles para el ensamblaje de los kits de conexión de salidas:

FORMULA Link – Características eléctricas Bastidor [A]

Interruptor de entrada Interruptores de salida

Tensión nominal de operación 50/60 Hz [V] Tensión nominal de aislamiento [V]

Corriente asignada de corta duración admisible (1s) [kA]

Para conformar un sistema FORMULA Link, ademas de los interruptores se deberán ordenar las siguientes referencias: Un kit de acometida; los kit de conexión de interruptores en salida y un bastidor listo.

7

Precios sujetos a cambio sin previo aviso.Adicionar I.V.A. Vigente a la F. de F.

(9)

Piezas de recambio

Soporte portabarras

Barras principales Guía de fijación de los

interruptores

Tornillo cabeza martillo

Protección para la puerta

Separador de fase

Cubierta de protección kit de conexión

La longitud (F) del FORMULA Link está relacionada c on el número y tipo de interruptores (A1 o A2, en v ersión 1-polo, 2-polos o 3-polos) que deben ser instalados.

En la tabla siguiente se muestran todas las posibles combinaciones de interruptores de 3-polos. Conociendo el número de salidas requeridas, es posible conocer el número de kits de conexión y la longitud del FORMULA Link requerido.

FORMULA Link (Partes para bastidor y partes para recambio)

REFERENCIA PARA PEDIDO PRECIO DE LISTA COP TIPO

En alternativa, a cambio de ordenar un bastidor listo para ser ensamblado, se puede conformar este en base de las referencias de recambio listadas abajo. En este caso se requieren las siguientes referencias obligatorias:

Guía de fijación de los interruptores (la cantidad dependerá de la longitud F del bastidor a conformar); Dos soportes de barras; barra principal de cobre del amperaje deseado (la cantidad dependerá de la longitud F del bastidor a conformar) y seis tornillos cabeza de martillo.

1SDA 066847 R1 Guía de fijación de los interruptores. Aluminio L=1,2m 93.900

1SDA 066843 R1 Soporte portabarras 66.000

1SDA 066844 R1 Una barra principal de cobre 250A. L=1,2m 442.800

1SDA 066845 R1 Una barra principal de cobre 400A. L=1,2m 706.100

1SDA 066846 R1 Una barra principal de cobre 630/800A. L=1,2m 1.140.100

1SDA 066848 R1 Tornillos cabeza de martillo (15 piezas) 55.700

1SDA 067539 R1 Protección para la puerta de la celda (2 piezas) L=465mm. Para tensiones de operación Ue>415V 1SDA 067538 R1 Kit separadores de fase (2 piezas)

27.000

1SDA 068740 R1 Cubierta de protección kit de conexión salida A1 (15 pieces) 32.400

1SDA 068741 R1 Cubierta de protección kit de conexión salida A2 (15 pieces) 32.400

Interruptores en salida Número de A1 3p Número de A2 3p Número de kits de conexión para interruptores A1 en salida Número de kits de conexión para interruptores A2 en salida

Longitud del bastidor

4 0 6 2 0 8 4 2 10 6 4 0 12 8 6 2 0 0 2 0 2 4 0 2 4 0 2 4 6 0 2 4 6 8 2 0 3 1 0 4 2 1 5 3 2 0 6 4 3 1 0 0 1 0 1 2 0 1 2 0 1 2 3 0 1 2 3 4 F1 [154 mm] F2 [230.5 mm] F3 [307.5 mm] F4 [384 mm] F5 [461 mm]

Piezas para confirmar un Bastidor

(10)

Mando giratorio

RHD- Mando Directo RHD- Mando Directo RHE- Mando Reenviado RHE- Mando Reenviado

PLL - Bloqueo por candados fijo en abierto PLL - Bloqueo por candados fijo en abierto/cerrado

SOR-C 24...30 VAC/DC SOR-C 24...30 VAC/DC

SOR-C 110...127 VAC - 110...125 VDC SOR-C 110...127 VAC - 110...125 VDC SOR-C y UVR-C SOR-C 220...240 VAC - 220...250 VDC SOR-C 220...240 VAC - 220...250 VDC UVR-C 24...30 VAC/DC UVR-C 24...30 VAC/DC UVR-C 24...30 VAC/DC UVR-C 110...127 VAC - 110...125 VDC UVR-C 110...127 VAC - 110...125 VDC UVR-C 220...240 VAC - 220...250 VDC UVR-C 220...240 VAC - 220...250 VDC

AUX-C 1Q + 1SY 250 VAC/DC AUX-C 1Q + 1SY 250 VAC/DC AUX-C AUX-C 1Q + 1SY 250 VAC/DC

AUX-C 2Q + 1SY 250 VAC/DC AUX-C 2Q + 1SY 250 VAC/DC

AUX-C 3Q + 1SY 250 VAC/DC

Accesorios

139.500 236.000 175.200 321.600 67.000 67.000 136.300 195.000 136.300 194.500 136.300 195.000 207.500 428.100 207.500 428.100 207.500 428.100 97.400 97.400 174.300 120.100 120.100 274.100 A1-A2 A3 A1-A2 A3 A1-A2 A1-A2 A3 A1-A2 A3 A1-A2 A3 A1 (2 polos) A1-A2 (3 polos) A3 (3 polos) A1-A2 (3 polos) A2 (2 polos) A3 (3 polos) A1-A2 A3 A1-A2 A3 A1-A2 A3 REFERENCIA PARA PEDIDO PRECIO DE LISTA COP TIPO SOR-C/UVR-C SOR-C/UVR-C Interruptor 2-polos Interruptor 3-polos 1SDC210683F0001

Cabled auxiliary contact

2Q+1SY (A1,A2) 1Q+1SY (A1,A2,A3) 1SDC210685F0001 3Q+1SY (A3) 2Q+1SY (A2) 1Q+1SY (A1) Interruptor 3-polos 1SDA 066154 R1 1SDA 066155 R1 1SDA 066158 R1 1SDA 066159 R1 1SDA 066171 R1 1SDA 066172 R1 1SDA 066134 R1 1SDA 054870 R1 1SDA 066136 R1 1SDA 054872 R1 1SDA 066137 R1 1SDA 054873 R1 1SDA 066143 R1 1SDA 054887 R1 1SDA 066145 R1 1SDA 054890 R1 1SDA 066146 R1 1SDA 054891 R1 1SDA 066151 R1 1SDA 066149 R1 1SDA 054910 R1 1SDA 066150 R1 1SDA 066152 R1 1SDA 054911 R1 Interruptor 2-polos

Bloqueo por candados para palanca de maniobra del interruptor

Relé de mínima tensión - SOR-C. Versión cableada

Relé de mínima tensión - UVR-C. Versión cableada

Contactos auxiliares - AUX-C. Versión cableada (cables numerados)

(11)

Accesorios

Placa de fijación para guía DIN

1SDA 066180 R1 Placa para guía DIN para 1p 2p 3p y 4p A1-A2 25.600

Terminales frontales prolongados - EF

1SDA 066214 R1 EF Terminales frontales extendidos para A1. Juego de 3pcs A1 75.400 1SDA 066220 R1 EF Terminales frontales extendidos para A2. Juego de 3pcs A2 83.900 1SDA 055036 R1 EF Terminales frontales extendidos para A3. Juego de 3pcs A3 195.000 Terminales frontales prolongados separados - ES

1SDA 066225 R1 ES Terminales frontales extendidos para A1. Juego de 3pcs A1 120.700 1SDA 066230 R1 ES Terminales frontales extendidos para A2. Juego de 3pcs A2 134.100 1SDA 055040 R1 ES Terminales frontales extendidos para A3. Juego de 3pcs A3 172.800

Terminales frontales para cables de cobre/aluminio - FCCuAl

1SDA 066236 R1 FC CuAl Terminal para cable 1 x 1...25 mm2. _{60A. Juego de 3pcs A1}

23.600 1SDA 066242 R1 FC CuAl Terminal para cable 1 x 25...50 mm2_{125A. Juego de 3pcs} _A1

23.600 1SDA 066248 R1 FC CuAl Terminal para cable 1 x 50...150 mm2 225A. Juego de 3pcs A2 57.700 1SDA 066254 R1 FC CuAl Terminal para cable 1 x 125...185 mm2 250A. Juego de 3pcs A2 80.800 1SDA 055024 R1 FC CuAl Terminal para cable 1x300mm2 400A. Juego de 3pcs A3 214.600 1SDA 055032 R1 FC CuAl Terminal para cable 2x240mm2 630A. Juego de 3pcs A3 306.300 REFERENCIA PARA PEDIDO PRECIO DE LISTA COP TIPO Terminal ES

External Terminal FCCuAl

Apropiado para

(12)

Dimensiones

11

A1 Ejecución fija sobre bandeja doblefondo

Distancia entre bandeja doblefondo y la

puerta del gabinete A [mm]

Sin brida de fijación para perfil DIN

I-II-III-IV polos 69

A1 Fijación en perfil DIN

Leyenda 1 Brida de fijación

El interruptor instalado a:

- A= 69 mm tiene la placa estética sobresaliente de la puerta del gabinete. - A= 61 mm tiene la placa estética y la carátula frontal con las características eléctricas impresas sobresaliente de la puerta del gabinete.

3-4 polos 2 polos 1 polo

(13)

Dimensiones

A2 Fijación en perfil DIN

The circuit-breaker installed at:

- A=69 mm tiene la placa estética sobresaliente de la puerta del gabinete.

- A=61 mm tiene la placa estética y la carátula frontal con las características eléctricas impresas sobresaliente de la puerta del gabinete.

A [mm] B [mm] C [mm] 61 42.5 85 1 POLO 61 77.5 120 2 POLOS 61 77.5 155 3 POLOS 61 77.5 190 4 POLOS 69 42.5 85 1 POLO 69 77.5 120 2 POLOS 69 77.5 155 3 POLOS 69 77.5 190 4 POLOS 3-4 polos 2 polos 1 polo

3-4 polos 2 polos 1 polo

Sin brida de fijación para riel DIN

Leyenda 1 Brida de fijación Leyenda

2 Placa aislante interna obligatoria (suministrada por el cliente)

(14)

13 Dimensiones

El interruptor instalado a:

- A= 114 mm tiene la placa estética sobresaliente de la puerta del gabinete. - A= 105 mm tiene la placa estética y la carátula frontal con las características eléctricas impresas sobresaliente de la puerta del gabinete.

(15)

Dimensiones FORMULA Link

1 Interruptor principal SACE FORMULA A2. 2 Soporte portabarras.

3 Kit de conexión para SACE FORMULA A1 en salida. 4 Plantilla de taladro para puerta*.

5 Kit de acometida para interruptor principal. 6 Separador de fase (obligatorios) suministrados. 7 Cubierta de protección

(obligatoria en salidas sin interruptor). * Considerando todos los interruptores en salida instalados. Bastidor 250A A [mm] B [mm] C [mm] F1 154 179 150 F2 230.5 255.5 226.5 F3 307.5 332.5 303 F4 384 409 380 F5 461 486 456.5

MINIMUM WIDTH SWITCHBOARD

Leyenda

(16)

15 Dimensiones FORMULA Link

FORMULA Link A1-A2 400A

Solamente con A1 Con A1 y A2, o A2 solamente

D 690 800 Bastidor 250A A [mm] B [mm] C [mm] F1 154 179 150 F2 230.5 255.5 226.5 F3 307.5 332.5 303 F4 384 409 380 F5 461 486 456.5

Leyenda

1 Interruptor principal SACE FORMULA A3 400A. 2 Soporte portabarras. 3 Kit de conexión para SACE

FORMULA A1 salida. 4 Kit de conexión para SACE

FORMULA A2 en salida. 5 Plantilla de taladro para puerta*.

6 Kit de acometida para interruptor principal. 7 Separador de fase (obligatorio) Suministrado. 8 Par de apriete: 3Nm para SACE

FORMULA A1.

9 Par de apriete: 5 Nm para SACE FORMULA A2.

10 Cubierta de protección

(obligatoria en salidas sin interruptor). * Considerando todos los interruptores en salida instalados.

(17)

Dimensiones FORMULA Link

Solamente con A1 Con A1 y A2, o A2 solamente

D 690 800 Bastidor 250A A [mm] B [mm] C [mm] F1 154 179 150 F2 230.5 255.5 226.5 F3 307.5 332.5 303 F4 384 409 380 F5 461 486 456.5 Leyenda

1 Interruptor principal SACE FORMULA A3 400A. 2 Soporte portabarras. 3 Kit de conexión para SACE

FORMULA A1 salida. 4 Kit de conexión para SACE

FORMULA A2 en salida. 5 Plantilla de taladro para puerta*.

6 Kit de acometida para interruptor principal. 7 Separador de fase (obligatorio) Suministrado. 8 Par de apriete: 3Nm para SACE

FORMULA A1.

(18)

17 Dimensiones FORMULA Link

Solamente con A1 Con A1 y A2, ó A2 Solamente

D 690 800 Bastidor 250A A [mm] B [mm] C [mm] F1 154 179 150 F2 230.5 255.5 226.5 F3 307.5 332.5 303 F4 384 409 380 F5 461 486 456.5 Leyenda

1 Interruptor principal Tmax T6 800A. 2 Soporte portabarras.

3 Kit de conexión para SACE FORMULA A2 en salida. 4 Kit de conexión para SACE

FORMULA.

5 Plantilla de taladro para puerta. 6 Kit de acometida para interruptor

principal.

7 Separador de fase (obligatorio) Suministro.

(19)

La presente lista de precios para nuevas referencias SACE FORMULA,

hace parte integral

de nuestra lista de precios para productos de automatización del 01 de Abril 2010.

En consecuencia, los Términos y Condiciones Comerciales para venta de productos a distribuidores

y a terceros, hacen parte integral y complementan la presente lista de precios.

(20)
