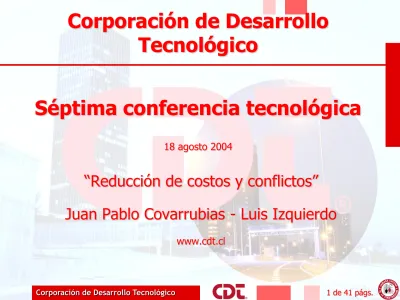

Corporación de Desarrollo Tecnológico
Corporación de Desarrollo
Tecnológico
Séptima conferencia tecnológica
Juan Pablo Covarrubias - Luis Izquierdo
www.cdt.cl
18 agosto 2004
“Reducción de costos y conflictos”
ICH
REDUCCION DE COSTOS Y
CONFLICTOS
MEJORANDO LAS BASES Y
LAS ESPECIFICACIONES
TECNICAS
REDUCCION DE COSTOS Y
CONFLICTOS
MEJORANDO LAS BASES Y
LAS ESPECIFICACIONES
TECNICAS
Almuerzo Tecnológico de la CDT
Agosto 2004
ICH
ICH
COMISION DE ESPECIFICACIONES
TECNICAS PARA CONTRATOS
y
ICH
Diagrama Organizacional ICH
Diagrama Organizacional ICH
ICH
Areas de Acción - Infraestructura - Edificación - Educación - MarketingComisiones Técnicas
CChC Asociaciones Gremiales Comité de Contratos
Comisión de Especificaciones Técnicas para Contratos
Relaciones Internacionales ACI, TRB, FICEM, Banco Mundial
Vñinculos Nacionales
MINVU, MOP, CChC, IC, CDT, Universidades Contratistas, Colegios Profesionales
ICH
Comisión de Especificaciones Técnicas para
Contratos
Comisión de Especificaciones Técnicas para
Contratos
• Grupo de representantes a nivel de gerencia de:
• Mandantes (arquitectos e inspecciones)
• Diseñadores
• Contratistas
• Su misión es evitar conflictos en la construcción:
• La mayoría de los problemas que producen conflictos son los
mismos en todas las obras y siempre ocurren
• Crear Especificaciones Técnicas por comportamiento que
describan mejor la obra desde el punto de vista del mandante
• Asignar mejor las responsabilidades del mandante, del proyecto y
de la construcción
ICH
Integrantes
AOA (Asociación de oficinas de Arquitectura)
ARA
Asociación de Ingenieros Estructurales
Bechtel
Besalco
Bravo Izquierdo
Brotec
Cade Idepe
Codelco
Cruz y Dávila
DLP
DRS
Fe Grande
Icafal
ICH
Metro S.A.
Ministerio de Obras Públicas y Dirección de Vialidad
Ministerio de Vivienda y Urbanismo
Minmetal
Universidad Católica de Chile
Salfa
Sigdo Koppers
Tecsa
ICH
Mesa Directiva
Mesa Directiva
Presidente :
Javier Darraidou
(DLP)
Vicepresidente :
Oscar Guarda
(SK)
Director :
Luis Izquierdo
(AOA)
Director :
Mario Muñoz
(ARA)
Secretario :
Juan Pablo Covarrubias (ICH)
ICH
Las Especificaciones
Las Especificaciones
•
Su redacción corresponde a un acuerdo entre todos los
involucrados
•
Son generadas por temas puntuales
•
Se publicarán para uso público
•
Cada Especificación tendrá
su respaldo en un
Documento Técnico de Especificación (DTE)
•
Las Especificaciones Técnicas generadas serán
ICH
Condiciones Particulares de sus
Especificaciones
Condiciones Particulares de sus
Especificaciones
• Buena definición del problema que produce conflicto
• Proposición de estándares de calidad para la construcción
• Especificaciones Técnicas por desempeño
• Procedimientos propios de la empresa y aseguramiento de calidad
• Procedimiento de construcción propuesto en la especificación
• Definen sistemas objetivos de medición de cumplimiento del
estándar
• Definen criterios de aceptación y rechazo
• Incluyen solución en caso de no cumplimiento
• Permiten ser aplicadas por cualquier empresa
• No aumentan los costos actuales de construcción con
estándares normales
ICH
Los Documentos Técnicos de
Especificación (DTE)
Los Documentos Técnicos de
Especificación (DTE)
•
Serán el respaldo in extenso de cada Especificación
Técnica
•
Definirán los diferentes estándares de calidad
•
Contendrán procedimientos para empresas que no
tengan procedimientos propios
•
Describirán las condiciones mínimas que deben cumplirse
para que la especificación pueda ser aplicada
•
Propondrán técnicas confiables para proceder en caso de
no-cumplimento, tales como sistemas de reparación o
procedimientos alternativos
ICH
Validación de Acuerdos
Validación de Acuerdos
• Revisión de Documentos y Votación
• Sistema de emisión de votos
•
Afirmativo
•
Afirmativo con comentarios
•
Negativo (siempre con comentarios objetivos)
•
Abstención
•
Abstención con comentarios
• Participación y Votación de Regiones a través de
Sedes Regionales de la Cámara
ICH
Sus logros
Sus logros
•
Agrupar a representantes de todos los involucrados en
la construcción
•
Permitir una instancia para conversar, amistarse,
confiar y acordar soluciones a los problemas típicos de
las obras
•
Generar Comités Técnicos de trabajo por temas de
conflicto
•
Fijar las directrices de actuación para cumplir los
ICH
Avances de la
Comisión
Avances de la
Comisión
•
Generación de un sistema de foros de discusión para
acelerar el desarrollo de las Especificaciones
Técnicas
•
Especificación de un sistema uniforme para las
Especificaciones generadas por la Comisión
ICH
Proyecto FDI
Proyecto FDI
• 643 millones (en 2 ½ años)
•
80 millones FDI (CORFO)
•
120 millones ICH (HH y Oficina)
•
480 millones aportes HH de 22 empresas (en 2 años con cartas de
compromiso)
Si bien el FDI partió en Diciembre del 2003 a Junio del 2006, el
proyecto se inició en Marzo del año 2002.
Esto muestra que existe interés en los resultados que se esperan de
este proyecto
ICH
Trabajo Futuro
Trabajo Futuro
•
Validar Especificaciones Técnicas y DTE`s de Comités
cada vez que estos presenten documentos de trabajo
•
Elaborar conceptos generales de calidad, certificación y
aseguramiento de calidad para complementar las
Especificaciones
ICH
Organigrama
Organigrama
Comisión de Especificaciones Técnicas para Contratos
Tolerancias Dimensionales
y Moldajes
Colocación
del Hormigón
Agrietamiento
del Hormigón
Redacción de
Especificaciones
Técnicas
Durabilidad
del Hormigón
Comisiones Técnicas
CChC
Comisiones Técnicas
CChC
Comisiones Técnicas
CChC
Comisiones Técnicas
CChC
ICH
Comités Técnicos
Comités Técnicos
• Tolerancias Dimensionales y Moldajes
Sr. Renato Vargas (
rvargas@ich.cl
)
• Desmolde de elementos verticales *
• Procedimiento por madurez y resistencia
• Proposición de procedimiento sin madurez (2 noches)
• Desmolde de losas y fondos de viga
• Realzaprimado de losas
• Tolerancias dimensionales de elementos
• Tolerancias de porosidad superficial (comité de
colocación)
ICH
Comités Técnicos
Comités Técnicos
• Colocación del Hormigón
Sr. Aldo Griño
• Altura de caída del hormigón
• Definición por nido
• 10 % área de nidos en 20 cm inferiores
• Tipo de hormigón vs altura
• Espesores de capa de hormigonado
• Capacidad de moldajes
• Esperas (junta fría)
• Vibrado
• Compactación
ICH
Comités Técnicos
Comités Técnicos
•
Agrietamiento del Hormigón
Sr. Cristian Masana (
cmasana@ich.cl
)
• Fisuración no estructural en muros de hormigón armado
•
Fisuración normal con cuantías ACI *
•
Ancho máx. = 0,5 mm
•
Ancho promedio = 0,3 mm/m
•
El estándar se debe cumplir en cualquier momento de medición
•
No se debe detener la faena por espera de cumplimiento de valores
•
Efecto cuantía acero
•
Control arquitectónico con canterías
• Fisuración no estructural en losas
•
Fisuración plástica
•
Retracción
•
Deformaciones
•
Armadura superior
•
Espesores de losas
ICH
Comités Técnicos
Comités Técnicos
• Durabilidad del Hormigón
Srta. Patricia Martinez
• Corrosión de Armaduras
• Permeabilidad a gases y líquidos
• Recubrimiento
• Tipo de hormigón
• Contenido mínimo de cemento
• Impermeabilidad
• Sulfatos
• Cloruros
• Reacción álcali – árido
• Desgaste del hormigón
ICH
Comités Técnicos
Comités Técnicos
• Redacción de Especificaciones Técnicas
Sr. Cristian Masana (
cmasana@ich.cl
)
• Definición del contenido de una Especificación
• Medible
• Definición objetiva de cumplimiento
• Tolerancias
• Forma de reparar si no cumple
• Revisión del documento por abogados para evitar
interpretaciones legales equivocas
ICH
Respaldo Técnico
Respaldo Técnico
•
EXPOHORMIGON – ICH
•
Certificación de Competencias Laborales ACI – ICH
•
Comisiones Técnicas C.Ch.C.
•
Diseño Estructural de Hormigón Armado y Albañilerías (ICH)
•
Tecnología del Hormigón (ICH)
•
Diseño y Evaluación de Pavimentos (CDT)
•
Albañilerías (ICH)
•
Aridos (CDT)
•
Certificación (CC)
•
Educación
•
Participación en ACI
•
Participación en Directorio
•
En 7 Comités Técnicos incluso el 318
•ACI 318 oficial en español
•
Participación en ASTM
ICH
Proyectos Comisiones
liderados por el ICH
Proyectos Comisiones
liderados por el ICH
•
Modelos para Evaluación de Pavimentos (Banco Mundial)
•
Introducción del cepillado de pavimentos y técnicas de
rehabilitación
•
Código Chileno de Diseño de Hormigón Armado (ACI 318-99)
•
Software de diseño de Hormigón Armado “Hormigón – 318”
•
Ensayo no destructivo para medir impermeabilidad de muros
en obra.
•
Proyecto de Diseño de Estructuras de Albañilerías Armadas de
1 y 2 pisos
ICH
Respaldo Industria
Respaldo Industria
• Asociaciones Gremiales
• APROCEM (fabricantes de cemento)
• ACHEPH (premexcladores)
• AFADI (fabricantes de aditivos de hormigón)
• Prefabricadores
• Productores de Aridos
• Proveedores de Moldajes
• AFAMOSEC (fabricantes mortero seco)
• Laboratorios de Control
ICH
EXPO HORMIGON - ICH
EXPO HORMIGON - ICH
• Las demostraciones constructivas realizadas en EXPO HORMIGON – ICH son muy
eficaces para convencer porque cumplen dos funciones:
“HACERLO POR PRIMERA VEZ”
y “VER PARA CREER”
• Exhibición anual en que cada año se utiliza una técnica constructiva diferente, realizada
con la mejor tecnología existente en el mundo y ejecutada por técnicos extranjeros.
• El éxito de EXPO HORMIGON – ICH radica en el compromiso y aporte de las personas
y empresas involucradas en el proyecto constructivo.
• Permite proyectar el trabajo de desarrollo de la Comisión de Especificaciones Técnicas
para Contratos.
• Las demostraciones constructivas realizadas en EXPO HORMIGON – ICH son muy
eficaces para convencer porque cumplen dos funciones:
“HACERLO POR PRIMERA VEZ”
y “VER PARA CREER”
• Exhibición anual en que cada año se utiliza una técnica constructiva diferente, realizada
con la mejor tecnología existente en el mundo y ejecutada por técnicos extranjeros.
• El éxito de EXPO HORMIGON – ICH radica en el compromiso y aporte de las personas
y empresas involucradas en el proyecto constructivo.
• Permite proyectar el trabajo de desarrollo de la Comisión de Especificaciones Técnicas
para Contratos.
ICH
RESUMEN
RESUMEN
•
Se ha conversado que una buena definición de la obra, que permita al
mandante fijar sus expectativas unidas al costo de realizarlas, evitará conflictos
al término de las obras.
•
Permitirá fijar los estándares de calidad que el cliente esté dispuesto a pagar
•
Los contratistas, con este tipo de definición por comportamiento, sabrán desde
un principio lo que debe resultar y cómo se medirá. Conocerán el sistema y
costo de reparación en caso de no cumplimiento. Podrán lograr esto utilizando
tecnologías propias y no recetas de otros.
•
En la definición de estándares se incorporará el diseño, para asignar las
responsabilidades a quién corresponda.
•
Los estándares que se están definiendo son los normales actuales para no
subir el costo de las obras.
ICH
COMITÉ DE CONTRATOS
COMITÉ DE CONTRATOS
ICH
Definición
Definición
Grupo de trabajo formado por mandantes y contratistas dedicado
a conversar y resolver las cláusulas de contrato que inducen a
conflicto por no estar considerando en ellas las obligaciones y
responsabilidades de los contratistas, de los mandantes y de los
diseñadores.
Grupo de trabajo formado por mandantes y contratistas dedicado
a conversar y resolver las cláusulas de contrato que inducen a
conflicto por no estar considerando en ellas las obligaciones y
responsabilidades de los contratistas, de los mandantes y de los
ICH
Miembros permanentes
Miembros permanentes
Luis Izquierdo
Joseph Tis
Leonardo Vildósola
Fernando Baldú
Henry Hanssens
Luis Nario
Alberto Macaya
Carlos Mercado
Rogelio Navarrete
Jorge Campusano
Juan Mackenna
Felipe Vial
Manuel José Navarro
Sergio Melo
Francisco Ossa
Juan Pablo Covarrubias
Cristián Masana
AOA
Bechtel
Brotec
Cade-Idepe
Codelco
DPS
Lavalin
Metro
MOP
MOP
Sigdo Koppers
Vial y Vives
Vial y Vives
Asesor
Secretario
ICH
ICH
Ejemplos de Cláusulas Conflictivas
Ejemplos de Cláusulas Conflictivas
Algunos extractos de contratos reales:
•
“El contratista se obliga a desarrollar la obra adjudicada
considerando un esquema de trabajo flexible que permita
adaptarse a los cambios que se produzcan por distintos
motivos durante el desarrollo de los trabajos. En caso de
atrasos y de ser requerido por el Mandante, el Contratista se
obliga a disponer a su propio cargo y costo equipos
adicionales que se requieran, jornadas de trabajo a doble
turno o con turno nocturno para cumplir en todo o cualquier
momento el programa de obra establecido en la Bases. Las
partes elevan al carácter de esencial la presente cláusula”.
•
“Los crecimientos de volumen de obra y las obras extra no
darán derecho a aumento de plazos, gastos generales ni
utilidades.”
Algunos extractos de contratos reales:
•“El contratista se obliga a desarrollar la obra adjudicada
considerando un esquema de trabajo flexible que permita
adaptarse a los cambios que se produzcan por distintos
motivos durante el desarrollo de los trabajos. En caso de
atrasos y de ser requerido por el Mandante, el Contratista se
obliga a disponer a su propio cargo y costo equipos
adicionales que se requieran, jornadas de trabajo a doble
turno o con turno nocturno para cumplir en todo o cualquier
momento el programa de obra establecido en la Bases. Las
partes elevan al carácter de esencial la presente cláusula”.
•“Los crecimientos de volumen de obra y las obras extra no
darán derecho a aumento de plazos, gastos generales ni
utilidades.”
ICH
Se han definido 3 etapas:
- Etapa 1: Definición de conflictos, diagnóstico y priorización
de temas
- Etapa 2: Análisis de antecedentes por temas, proposición de cláusulas
generales de solución y discusión
- Etapa 3: Validación y acuerdo de uso de las cláusulas aprobadas
y
difusión
Se han definido 3 etapas:
- Etapa 1: Definición de conflictos, diagnóstico y priorización
de temas
- Etapa 2: Análisis de antecedentes por temas, proposición de cláusulas
generales de solución y discusión
- Etapa 3: Validación y acuerdo de uso de las cláusulas aprobadas
y
difusión
Metodología de Trabajo
ICH
- El comité realizó un diagnóstico para definir y priorizar los temas que
serán abordados inicialmente.
- Para hacer el diagnóstico se hizo una recopilación de cláusulas
conflictivas presentes en contratos reales y se basó la definición de
conflictos en las discusiones de las reuniones del comité.
- Esta etapa se considera como finalizada para una primera revisión de
antecedentes y aproximación de soluciones a los conflictos de
contratos ya definidos.
- El comité realizó un diagnóstico para definir y priorizar los temas que
serán abordados inicialmente.
- Para hacer el diagnóstico se hizo una recopilación de cláusulas
conflictivas presentes en contratos reales y se basó la definición de
conflictos en las discusiones de las reuniones del comité.
- Esta etapa se considera como finalizada para una primera revisión de
antecedentes y aproximación de soluciones a los conflictos de
contratos ya definidos.
Etapa 1. Resumen
ICH
Los temas considerados como los que producen más
recurrentemente conflictos en el contrato fueron:
• Responsabilidad de cada parte
• Orden de precedencia de documentos del contrato
• Discusión y cambios al contrato
• Administración del contrato y solución oportuna de pequeños
problemas
• Aceptación y aclaración de bases
• Responsabilidad en plazos y programas
• Cobertura de riesgos
• Efectos de clima y fuerza mayor
• Premios y multas
• Recepción definitiva de la obra
Los temas considerados como los que producen más
recurrentemente conflictos en el contrato fueron:
• Responsabilidad de cada parte
• Orden de precedencia de documentos del contrato
• Discusión y cambios al contrato
• Administración del contrato y solución oportuna de pequeños
problemas
• Aceptación y aclaración de bases
• Responsabilidad en plazos y programas
• Cobertura de riesgos
• Efectos de clima y fuerza mayor
• Premios y multas
• Recepción definitiva de la obra
Etapa 1. Temas Conflictivos
ICH
Las 5 reglas básicas de los Contratos:
•
Buena fe de las partes en el pensar y en el actuar
• Buena voluntad de las partes para conseguir el objetivo común
• Cada parte debe asumir sus propias culpas
• Una parte no puede beneficiarse a costa de las demás
• Una parte no puede perjudicar a otra por culpas propias.
Las 5 reglas básicas de los Contratos:
•
Buena fe de las partes en el pensar y en el actuar
• Buena voluntad de las partes para conseguir el objetivo común
• Cada parte debe asumir sus propias culpas
• Una parte no puede beneficiarse a costa de las demás
• Una parte no puede perjudicar a otra por culpas propias.
Etapa 1. Definición de Principios
ICH
Etapa 1: Documentos Generados
Etapa 1: Documentos Generados
- Responsabilidad de las Partes Involucradas en los Contratos de
Construcción
- Cambios a los Contratos de Construcción
- Análisis de Aspectos Administrativos en Contratos de Obras
- Administración del Contrato. Solución de Pequeños Problemas
- Recepción de la Obra
- Responsabilidad de las Partes Involucradas en los Contratos de
Construcción
- Cambios a los Contratos de Construcción
- Análisis de Aspectos Administrativos en Contratos de Obras
- Administración del Contrato. Solución de Pequeños Problemas
- Recepción de la Obra
ICH
- Documentos de Contrato FIDIC año 1999
- Documentos de contratos US Army Corps of Engineer
- Documentos de contratos del Institution of Civil Engineers de Inglaterra
- Documentos Contratos MOP
- Bases contratación CODELCO
- Documento de Contratos C.Ch.C.
- Cláusulas de contratos de construcción
- Documentos de Contrato FIDIC año 1999
- Documentos de contratos US Army Corps of Engineer
- Documentos de contratos del Institution of Civil Engineers de Inglaterra
- Documentos Contratos MOP
- Bases contratación CODELCO
- Documento de Contratos C.Ch.C.
- Cláusulas de contratos de construcción
Etapa 2: Antecedentes a Analizar
ICH
- Definición de tema y revisión de documentos disponibles respecto a la forma en que
tratan ese tema, preparación de resumen y proposición de cláusula general de solución
- Discusión de antecedentes del tema y proposición por comité, hasta llegar a acuerdo
- Envío de cláusula solución acordada a miembros invitados para votación y comentarios
- Discusión de comentarios por comité y corrección de cláusula en caso de ser necesario.
- Reenvío a miembros invitados si se hicieron cambios importantes
- Definición de tema y revisión de documentos disponibles respecto a la forma en que
tratan ese tema, preparación de resumen y proposición de cláusula general de solución
- Discusión de antecedentes del tema y proposición por comité, hasta llegar a acuerdo
- Envío de cláusula solución acordada a miembros invitados para votación y comentarios
- Discusión de comentarios por comité y corrección de cláusula en caso de ser necesario.
- Reenvío a miembros invitados si se hicieron cambios importantes
Etapa 2: Sistema de revisión por temas
ICH
Etapa 2: Comparación de Antecedentes
Etapa 2: Comparación de Antecedentes
EJEMPLOS DE TRATAMIENTO AL TEMA DE “FUERZA MAYOR” EN LOS DOCUMENTOS QUE SE
INDICA.
FIDIC THE NEW ENGINEERING CONTRACT
US ARMY CORPS OF
ENGINEERS BAG CODELCO CChC Montaje MOP
define y se señalan los
ge notificar a la otra parte, ro de los 14 días ientes, el que la fuerza or impide cumplir quiera de las obligaciones
ctuales.
lizada la notificación, la e afectada será excusada cumplir dicha obligación, ntras la fuerza mayor le
a cumplirla.
ningún caso, la fuerza or afectará a las gaciones de cualquier e en cuanto a hacer pagos a otra parte según el
to.
el Contratista no puede plir sus obligaciones ractuales y sufre retraso o rre en costos a causa de la za mayor, tendrá derecho
na ampliación del plazo r dicho retardo, al pago de los costos ncurridos por la fuerza
ayor.
a fuerza mayor impide la ución de la obra por un odo continuo de 84 días o varios períodos que icen 140 días, cada parte á pedir la terminación del
to.
Existe una distribución del riesgo por etapas:
A) Riesgo del Mandante: Corre desde el “Starting Date” hasta que se emita el “Defects Certificate”:
i) Riesgo de guerra y contaminación radioactiva ii) Otros riesgos estipulados
en el Contract Data iii) Daños a la propiedad
ocasionados por negligencia, violación de una obligación legal por cualquier persona contratada por el Mandante.
B) Riesgo del Constructor: Corre desde el “Starting Date” hasta que se emita el “Defects Certificate”: - Asume los riesgos de
accidentes, muerte y daños en la propiedad (no originados en fuerza mayor) que no asume el Mandante.
C) Adverse Weather:
- El Constructor asume el riesgo de plazo y costo por las condiciones climáticas previsibles de acuerdo a un registro independiente a las partes con información de 10 años anteriores al comienzo de la obra.
Extensiones de Plazo por Condiciones Climáticas Inusuales.
Requisitos:
1) El retraso tiene lugar a causa de las condiciones climáticas.
2) El retraso en las obras no se debe a falta o negligencia del Constructor
- El Contrato contempla un calendario mensual anticipado de condiciones climáticas adversas confeccionado por información suministrada por National Oceanic and Atmospheric Administration.
- El calendario de trabajos del Constructor debe contemplar el atraso estadístico. - Si las condiciones climáticas
extremas exceden los días anticipados The Contracting Officer transformará el atraso en días calendarios modificando el Contrato
• Cada parte absorbe sus costos por los daños causados por la fuerza mayor. • La parte afectada no
se puede eximir de la fuerza mayor: i) cuando ocurre durante la
mora de sus obligaciones ii) cuando la fuerza mayor
fue provocada por quien la invoca
iii) cuando la ley lo hace responsable
iv) cuando la parte se ha expuesto al daño, por dolo, omisión o negligencia que hubieran evitado la fuerza mayor. 3) Si como consecuencia de la
fuerza mayor cualquiera de las partes no puede cumplir sus obligaciones, pude solicitar el termino del contrato sin indemnización de perjuicios (cláusula 35)
1) Cuidado de las Obras (20.-)
a) Responsabilidad de reparación por perdida o daño (El Contratista):
Si durante la ejecución de las obras durante el período que el Contratista es el responsable por ellas, y sobreviene un daño o pérdida cualquiera sea su causa., -excepto cuando la responsabilidad recae en el Mandante-; corresponde al Contratista rectificar a su costa y a satisfacción del Inspector Técnico. (20.2.) b) Perdida o daño debido a
Riesgo del Mandante: - Cuando la pérdida o daño tiene lugar por un riesgo atribuible al Mandante, o en combinación con tros riesgos, el Contratista rectificará la perdida o daño, si es así requerido por la Inspección Técnica.
- Dicha reparación determinará un incremento en el precio contractual (20.3.) - Constituyen riesgo del Mandante la fuerza mayor y el caso fortuito (20.4)
- El Contratista es quien debe soportar los accidentes fortuitos que deterioren o derriben la obra, o que ocasiones perdidas materiales ,excepto que:
i) la Dirección General califique el caso como extraordinario;
ii) la obra haya sido recibida provisoria o definitivamente. - El Contratista responde por las
pérdidas causas por incendio, quien deberá asegurar la obra por su cuenta hasta la recepción provisional.(Art. 142)
