CONFIGURACIÓN DE RED WINDOWS 2000 PROFESIONAL

(1)

Manuel D. Serrat - DISCA Página 1

CONFIGURACIÓN DE RED WINDOWS 2000 PROFESIONAL

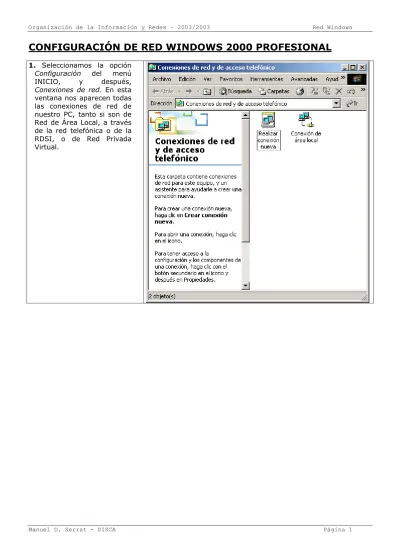

1. Seleccionamos la opción Configuración del menú

INICIO, y después,

Conexiones de red. En esta

ventana nos aparecen todas las conexiones de red de nuestro PC, tanto si son de Red de Área Local, a través de la red telefónica o de la RDSI, o de Red Privada Virtual.

(2)

2. Para ver las propiedades

de nuestra conexión de área local, pulsamos con el botón derecho sobre su icono, y seleccionamos la opción Propiedades. En este ejemplo, el dispositivo físico que utilizamos para la conexión es una Fast

Ethernet PCI Accton EN1207D-TX. Respecto a

los componentes de red que están relacionados con el adaptador, disponemos del

Cliente para Redes Microsoft

(que permite conectarse a dichas redes), el servicio

Compartir impresoras y archivos para redes Microsoft, y el protocolo TCP/IP. Si pulsáramos el

botón Instalar, se nos preguntaría qué tipo de componente deseamos instalar: un cliente, un servicio o un protocolo. Después se nos mostrarían los componentes disponibles de ese tipo, para seleccionar el que nos interesara.

3. Para ver y/o cambiar las

propiedades de TCP/IP, lo seleccionamos y pulsamos el botón Propiedades, con lo cual nos aparece la ventana que podemos ver a la derecha.

Fundamentalmente, en esta pantalla podemos decidir dos cosas: • si la dirección IP la obtendremos de forma automática (de un servidor DHCP), o si la indicamos de forma manual (junto con la máscara de subred y la puerta de enlace predeterminada) • si obtenemos la dirección de los servidores de DNS de forma automática (de nuevo, de un servidor DHCP) o si indicamos de forma manual las IP de los servidores DNS primarios y

(3)

Manuel D. Serrat - DISCA Página 3 secundarios.

4. En este ejemplo, hemos

decidido indicar IP de forma manual, por lo que no podemos pedir los servidores DNS a ningún servidor DHCP, y tendremos que indicarlos manualmente si deseamos hacer uso de ellos.

5. Pulsando en el botón

Avanzadas de la pantalla anterior, accedemos a una configuración más detallada de las opciones de TCP/IP. En esta pantalla podríamos indicar más de una IP y puerta de enlace predeterminada para un misma tarjeta de red.

(4)

6. En esta pestaña podemos

indicar los servidores de DNS que queremos usar, y, en el caso de ser más de uno, su orden de preferencia.

7. Pulsando en Agregar de la

pantalla anterior, podemos añadir la IP de un servidor de DNS.

(5)

8. En la pestaña WINS

podemos, como en el caso anterior, indicar las Ips y el orden de preferencia de los servidores WINS de nuestra red que queramos usar. Pulsando en el botón Aceptar de esta pantalla y de la que aparece a continuación en el PC, confirmamos los cambios en las propiedades de TCP/IP. Es probable que se nos pida el CD de Windows 2000 Profesional y que reiniciemos el equipo tras estos cambios.

Con esta configuración de red, gracias al servicio Compartir impresoras y archivos para redes

Microsoft, podemos hacer uso de recursos compartidos de otras máquinas de la red y permitir que

ellas hagan uso de los recursos que nosotros compartimos. Veamos cómo definimos los recursos compartido de nuestra máquina.

(6)

COMPARTICIÓN DE RECURSOS DE DISCO

1. En el icono Mi PC,

pulsamos con el botón derecho del ratón sobre la unidad de disco carpeta que deseamos compartir. En este caso, por ejemplo, se selecciona el disco C. En Windows 2000, todos los discos están compartidos de forma oculta (carácter $ al final del nombre de recuso compartido).

2. Pulsando en el botón

de Nuevo Recurso compartido, el sistema nos pide su nombre, si hay límite de usuarios del recurso, y los permisos de los usuarios en el recurso.

(7)

3. Al pulsar en el botón

Permisos, podemos indicar para los distintos usuarios de la red, que permisos pueden tener sobre el recurso que vamos a crear. Tras pulsar el botón Aceptar en las pantallas que siguen, el recurso aparece en Mi PC como compartido (el icono del disco duro aparece con una mano debajo).

(8)

COMPARTICIÓN DE IMPRESORAS

1. De forma similar a los

recursos de disco, podemos compartir las impresoras que se encuentren conectadas físicamente a nuestro PC. Para ello, entramos en

Inicio – Configuración – Impresoras, y pulsando

con el botón derecho sobre la impresora compartir, seleccionamos la opción Compartir. En esta pestaña. Seleccionamos la opción Compartida como y le damos un nombre de recurso compartido. 2. En la pestaña Avanzadas

podemos indicar algunas características de la impresora, pudiendo, por ejemplo, restringir su uso a ciertas horas del día.

(9)

3. En la pestaña Seguridad

podemos restringir quienes pueden hacer uso

de la impresora compartida y qué tipo de derechos tienen sobre ellos. Al pulsar el botón Aceptar, los cambios realizados se activan.

Además de compartir recursos, y dado que la red de Windows es una red de igual a igual (Peer-to-peer), también podemos ser consumidores de recursos compartidos de otras máquinas de red.

(10)

USO DE RECURSOS COMPARTIDOS DE DISCO

1. En el Escritorio,

hacemos doble clic en

Mis Sitios de Red, y, a

continuación, en el icono Toda la Red.

Tras esto, seleccionamos el

enlace Contenido completo de la red,

con lo cual nos aparecen todos los Dominios NT y grupos de trabajo de Windows que nuestro PC ha sido capaz de encontrar.

2. Al hacer doble clic

sobre el grupo de trabajo, en este caso,

Workgroup, nos aparece la lista de

equipos que pertenecen al mismo.

3. Al hacer doble clic

sobre el equipo que tiene los recursos de disco que queremos usar, en este caso, Mercurio, nos muestra la lista de recursos que la máquina comparte.

(11)

4. Si quisieramos usar el

recurso de disco Drivers, podemos hacer dos cosas: o hacer doble clic sobre el, abrirlo y leer el archivo necesario, o pulsar sobre él con el botón derecho y seleccionar Conectar a

unidad de red, con lo

cual podríamos tener el recurso compartido directamente accesible desde Mi PC. Podemos indicar en este diálogo si deeseamos que se conecte al recurso en cada reinicio de nuestra máquina.

(12)

USO DE IMPRESORAS COMPARTIDAS

1. Los pasos del 1 al 3

de este proceso son iguales para usar una impresora compartida que para usar un recurso de disco. La diferencia radica en que para poder usarla hay que tener los drivers instalados. Windows permite que, si el sistema operativo de la máquina que comparte y el sistema operativo de la máquina cliente son el mismo, los drivers se instalen de forma automática si el cliente no los tiene. Si

los sistemas operativos son distintos, pero el del

servidor es Windows 2000, se pueden dejar almacenados en él los drivers de la impresora para otros sistemas operativos, de forma que se instalen automáticamente cuando se selecciona la impresora a utilizar. Como ocurría con los discos, si pulsamos con el botón derecho sobre la impresora que queremos utilizar, podemos seleccionar

Conectar, y dejarla

conectada a nuestro equipo
