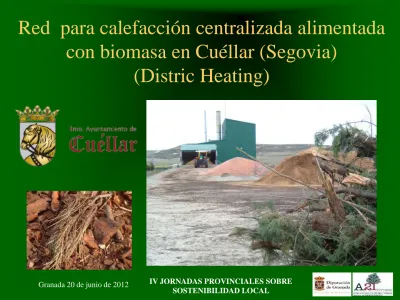

Red para calefacción centralizada alimentada

con biomasa en Cuéllar (Segovia)

(Distric Heating)

Granada 20 de junio de 2012 IV JORNADAS PROVINCIALES SOBRE SOSTENIBILIDAD LOCAL

(2)

Red para calefacción alimentada con

biomasa en Cuéllar.

1. Introducción.

2. El proyecto.

3. Desarrollo de la iniciativa.

4. Beneficios locales.

5. Biomasa forestal.

6. Central de calefacción y ACS.

7. Los usuarios.

8. Detalles finales.

(3)

Cuéllar, “

isla mudéjar en un mar de pinares”

• Cabecera de comarca con 30.000 habitantes y 36 pueblos

• 9.730 habitantes, Cuéllar municipio

• Doble recinto amurallado de 63 Has.

• Gran Masa Forestal con 12.000 Has.

(4)

Cuéllar-Conjunto Histórico

(5)

(6)

(7)

(8)

(9)

Cuéllar “Mar de Pinares”

(10)

2. El proyecto.

Ayuntamiento de Cuéllar.

(11)

2.1 ¿Dónde nace el proyecto?

• Iniciativa del IDAE (Instituto para la diversificación y ahorro energético) dependiente del Ministerio de Ciencia y Tecnología.

• Desarrollo de proyectos para fomentar el uso de energías renovables.

• Búsqueda de zonas potenciales para la puesta en marcha de iniciativas

• Búsqueda del apoyo institucional para desarrollar dichos proyectos.

(12)

2.2 ¿Porqué en Cuéllar?

• Situación Geográfica

• Masa forestal suficiente para desarrollar un

proyecto sostenible en el tiempo.

• Gran apoyo institucional (Ayuntamiento).

– Como garante del proyecto ante los usuarios.

– Como participe del proyecto con sus instalaciones.

• Capacidad de absorber la energía generada.

• Sensibilidad medioambiental.

• Viabilidad en todos los sentidos.

(13)

2.3 Objetivos del proyecto.

• Implantación de calefacción y agua caliente

centralizado como sistema de eficiencia energética con un alto valor ecológico.

• Utilización y valorización de los residuos forestales para afianzar el concepto de sostenibilidad de los montes.

• Sustitución de un combustible altamente contaminante perecedero y de importación

(gasóleo) por otro menos contaminante, renovable

y autóctono.

(14)

2.4 Virtudes generales.

– Medioambientales

• Eliminar las emisiones contaminantes, pues se

consideran neutras porque el CO2 emitido ha sido captado de la atmósfera previamente por las plantas.

– Económicas

• Desarrollo de una nueva actividad económica

aparición de nuevas infraestructuras y servicios en el área rural.

– Sociales

• Evita el abandono de las actividades del mundo rural y el abandono de nuestros pueblos.

(15)

3. Desarrollo de la iniciativa.

(16)

3.1 Convenios.

• Financiación al 50% entre IDAE y EREN.

• Redacción de proyecto básico por GHESA

1

_.

• Obtención de subvención del PASCER.

• Firma de contrato de financiación por terceros

(Ayuntamiento devuelve inversión en 20 años).

• Adjudicación a U.T.E. Moncobra y HEYMO.

1 Sustituida por INTECSA.

(17)

3.2 Inversión y financiación.

• Inversión total: 1.465.116 € (243 Mpta).

– Central de calefacción: 55%. – Red de distribución: 30%. – Conexión a usuarios: 15%.

• Subvención del PAEE: 220.252 € (36 Mpta).

• Subvención del PASCER: 137.162 € (23 Mpta). • Aportación de recursos IDAE-EREN al 50%. • Devolución por el Ayuntamiento en contrato de

Financiación por Terceros en 20 años.(190 Mpta).

(18)

3.3 Ejecución.

• Ayuntamiento, aportación de terrenos para la planta y la urbanización.

• Información convencimiento y acuerdos a los futuros receptores(Vecinos de zona sur de Cuéllar).

• AÑO 1.998: Comienzo de las obras.

• Supervisión y apoyo técnico durante las obras de IDAE, EREN y UVA en todo momento.

• AÑO 1.998-1.999: Entrada en funcionamiento.

• Apoyo técnico y seguimiento de la planta por la UVA (Universidad de Valladolid).

(19)

• ZONA SUR DEL MUNICIPIO.

– Abastecimiento para edificios públicos.

– Concentración de viviendas colectivas que tienen un sistema de calefacción centralizado de

gasóleo.(viviendas del desarrollo de los años 70). – Abastecimiento de viviendas unifamiliares.

– Aceptación por los vecinos sobre la iniciativa. – Zona en desarrollo continuo con posibles nuevos

suministro.

3.4 Ubicación de la instalación.

(20)

(21)

(22)

(23)

Crecimiento urbanístico en los años 70

(fuera del C.H.).

(24)

4. Cuéllar “Mar de Pinares”.

Beneficios

(Generales y particulares)

– Medioambientales – Económicas – Sociales

(25)

4.1 Beneficios medioambientales.

– Sustitución de combustible fósil altamente

contaminante por un combustible renovable y autóctono .

– Eliminación de riesgos por manipulación del combustible.

– Tratamiento adecuado de las emisiones de humo a la atmósfera.

– Eliminación de emisiones producidas por 39 chimeneas del municipio.

(26)

4.2 Beneficios económicos.

• Eliminación de gastos del sistema individual.

– Revisión anual de caldera. – Limpieza de chimenea. – Averías en el sistema.

• Comodidad de uso.

• Eliminación de almacenamiento de combustible. • Reducción del 10% en la factura sobre el consumo

histórico (Viviendas colectivas).

(27)

4.3 Beneficios sociales.

– Creación de nuevas actividades económicas en el entorno.(Transporte de biomasa, empleo

local).

– El uso de un mismo tipo de energía por parte de 1000 usuarios favorece la cohesión social de

una comunidad.

– Genera mentalidad medioambiental en el municipio.

(28)

4.4 Cuantificación.

2008 2009 2010 2011 Producción energía Mwh 5.785,96 5.507,10 5.871,20 5.072,80 Gasoil equivalente L 562.836,58 535.710,12 571.128,40 493.463,04 Consumo de biomasa Tm 3.076,00 3.182,05 4.265,71 3.125,61 CO2 evitadas Tm 1.575,94 1.499,99 1.599,16 1.381,70

(29)

5. Biomasa forestal.

(30)

5.1 El valor de la biomasa forestal.

•Combustible: Energía renovable y autóctona

•Medioambiental: NO contamina (Contaminación Neutra) •Social: Empleo Local y Mentalidad Medioambiental.

•Mantenimiento del monte: Prevención de incendios plagas •Eliminación de residuos

•Evita la propagación de plagas

(31)

5.2 Tratamiento de la biomasa.

Secado Almacén P. elaborado Utilización Recogida Astillado y triturado Transporte Transporte

(32)

5.3 Obtención, manipulación.

(33)

5.3 Limpieza.

(34)

Trabajos forestales.

(35)

5.4 Trituración.

(36)

Biomasa procesada.

(37)

5.5 Entresaca.

(38)

Entresaca.

(39)

Otros equipos.

(40)

Otros equipos.

(41)

5.6 Biomasa industrial.

(42)

Cinta de alimentación.

(43)

Biomasa forestal.

(44)

6. Central de calefacción y ACS.

(45)

Descripción.

• Central de calefacción.

• Red de distribución.

• Funcionamiento.

• Conexión con los usuarios.

(46)

6.1 Principales componentes.

• Caldera acuotubular de 4.500.000 Kcal. (Invierno). • Caldera acuotubular de 600.000 Kcal. (Verano).

• Silo de almacenamiento de 100 m3. • Sistema de cintas para abastecimiento. • Tolvas y sistema de descarga.

• Bombas eléctricas.

• Multiciclón, depurador de humos. • Red de distribución.

• Equipos auxiliares de control.

(47)

Componentes.

(48)

Croquis de la central.

(49)

6.2 Red de distribución.

– Red de 3Km. de longitud con tubería preaislada de acero al carbono.(Importada de países nórdicos). – Pérdida de calor: 1º a -5º de temperatura exterior.

(50)

Croquis de la red.

Piscina cubierta

PISCINA CUBIERTA

(51)

6.3 Funcionamiento.

Usuario Red de distribución Central térmica El usuario realiza un consumo. Automáticamente, la temperatura de retorno del agua de la red baja.

La central detecta el consumo y de modo automático se pone en marcha.

(52)

Esquema de la central.

(53)

6.4 Equipo de conexión-Biomasa

(54)

7. Los usuarios.

(55)

7.1 Usuarios actuales

• Instalaciones Municipales:

– Pabellón polideportivo (Capacidad 1.500 personas). – Frontón – pabellón cubierto.

– Centro cultural (12 salas).

– Piscina Climatizada 25 x 12,5 m.(Mayo de 2.004). – Colegio Público Santa Clara (600 alumnos).

• 5 Bloques de viviendas colectivas

(225 inmuebles).

• 24 Viviendas unifamiliares.

(56)

Pabellón Polideportivo

(57)

Piscina Climatizada de Cuéllar

(58)

Colegio Público

(59)

Viviendas Colectivas

(60)

Viviendas Unifamiliares

(61)

8. Al final

(62)

8.1 Cenizas.

(63)

Multiciclón

(64)

8.2 Reconocimientos.

• Calificado como “GOOD” por el Comité Hábitat (ONU) de buenas prácticas.

• Galardón de bronce en los premiso LIVCOM 2005, organizado por -Federación Internacional de

Administración de Recreación y Parques- IFPRA.

• Difusión en radio, prensa especializada, TV’s locales, autonómicas y nacionales, jornadas técnicas.

(65)

Nuevos proyectos.

• Estudio de funcionamiento simultáneo de las dos calderas.

• Ampliación de la red a nuevos usuarios.

• Análisis de otros tipos posibles de biomasa. • Experimentación en la recogida de biomasa. • Optimizar las condiciones de almacenamiento.

• Mejora del proceso de alimentación de la caldera. • Modernización del proceso de lectura de los

consumos.

(66)

Agradecimiento.

• IDAE. Instituto para la Diversificación y Ahorro de la Energía.

• EREN. Ente Regional de la Energía de Castilla y León. • Ayuntamiento de Cuéllar.

• UVA. Universidad de Valladolid. (ETSII). • D. Eduardo Marcos Quevedo.

• D. Carlos Alberto Fernández López. • Habitat.aq.upm.es.

• HEYMO y Moncobra. • Eratic, SA.

• CIEMAT. Centro de Investigaciones Energéticas Mediambientales y Técnicas.

(67)

Luis Senovilla Sayalero

Concejal del Ayuntamiento de Cuéllar.

Muchas gracias.
