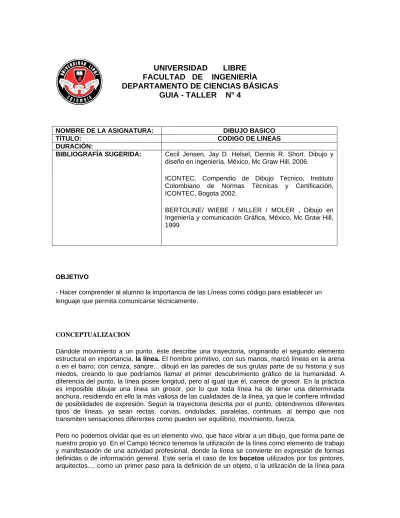

UNIVERSIDAD LIBRE
FACULTAD DE INGENIERÌA
DEPARTAMENTO DE CIENCIAS BÁSICAS
GUIA - TALLER N° 4
NOMBRE DE LA ASIGNATURA: DIBUJO BASICO
TÍTULO: CODIGO DE LINEAS
DURACIÓN: BIBLIOGRAFÍA SUGERIDA: Cecil Jensen, Jay D. Helsel, Dennis R. Short. Dibujo y
diseño en ingeniería. México, Mc Graw Hill, 2006.
ICONTEC. Compendio de Dibujo Técnico, Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, Bogota 2002.
BERTOLINE/ WIEBE / MILLER / MOLER , Dibujo en Ingeniería y comunicación Gráfica, México, Mc Graw Hill, 1999
OBJETIVO
- Hacer comprender al alumno la importancia de las Líneas como código para establecer un lenguaje que permita comunicarse técnicamente.
CONCEPTUALIZACION
Dándole movimiento a un punto, éste describe una trayectoria, originando el segundo elemento estructural en importancia, la línea. El hombre primitivo, con sus manos, marcó líneas en la arena o en el barro; con ceniza, sangre... dibujó en las paredes de sus grutas parte de su historia y sus miedos, creando lo que podríamos llamar el primer descubrimiento gráfico de la humanidad. A diferencia del punto, la línea posee longitud, pero al igual que él, carece de grosor. En la práctica es imposible dibujar una línea sin grosor, por lo que toda línea ha de tener una determinada anchura, residiendo en ello la más valiosa de las cualidades de la línea, ya que le confiere infinidad de posibilidades de expresión. Según la trayectoria descrita por el punto, obtendremos diferentes tipos de líneas, ya sean rectas, curvas, onduladas, paralelas, continuas. al tiempo que nos transmiten sensaciones diferentes como pueden ser equilibrio, movimiento, fuerza.
Pero no podemos olvidar que es un elemento vivo, que hace vibrar a un dibujo, que forma parte de nuestro propio yo. En el Campo técnico tenemos la utilización de la línea como elemento de trabajo y manifestación de una actividad profesional, donde la línea se convierte en expresión de formas definidas o de información general. Este sería el caso de los bocetos utilizados por los pintores, arquitectos..., como un primer paso para la definición de un objeto, o la utilización de la línea para
generar gráficos, trasladando la información numérica al campo del dibujo, con lo que se consigue una mayor y más rápida comprensión de los datos.
En un posterior paso, la línea supera su carácter de ente unidimensional citado antes, pasando a ser definidora de volúmenes y superficies, al poder definir el contorno real o aparente de figuras y objetos, llegando a sugerir volúmenes, sin necesidad de recurrir a otros elementos estructurales. Combinando diversos grafismos, simplemente variando su intensidad y separación, aparecen ante nosotros sensaciones de profundidad, superficies planas o quebradas..., claramente definidas, delimitando diferentes zonas dentro de un dibujo.
La línea es la entidad fundamental y, quizá, la más importante en un dibujo técnico. Las líneas se usan para ayudar a ilustrar y describir la forma de objetos que se convertirán después en piezas reales. Las diferentes líneas usadas en dibujo forman el "alfabeto" del lenguaje del dibujo. Igual que las letras del alfabeto, tienen apariencias distintas (ver graficas). Las características distintivas de todas las líneas que constituyen una parte permanente del dibujo son las diferencias en sus
anchuras y construcción. Las líneas deben ser claramente visibles y diferenciarse bien unas de otras. El contraste entre las líneas es necesario si el dibujo ha de ser claro y fácil de entender. El dibujante traza primero líneas de construcción finas, esbozando las líneas principales del objeto en varias vistas. Como estas primeras líneas son muy finas, si es necesario hacer modificaciones o correcciones se pueden borrar fácilmente. Si el dibujante ya está satisfecho, cambia las líneas de construcción por las líneas adecuadas de acuerdo con el alfabeto de líneas. Las líneas guía usadas para obtener un rotulado uniforme también se trazan muy finamente.
Anchura de las líneas En los dibujos se recomienda usar dos anchuras de línea: gruesa y delgada, como se muestra en la figura. Las líneas gruesas tienen un grosor de
0.5 a 0.8 m.m y las delgadas de 0.3 a 0.5 mm. El grosor de cada línea depende del tamaño y estilo del dibujo, además del menor tamaño al que se reduce cuando se hace una copia a escala.
Las líneas de un mismo tipo deben ser uniformes en todo el dibujo. El espacio entre líneas paralelas debe ser tal que no se "llene" cuando la copia se reproduzca con los métodos fotográficos existentes. Un espacio no menor a 3 mm. satisface normalmente los requerimientos de reproducción.
Todas las líneas deben ser nítidas, bien trazadas, opacas, uniformes y separadas de forma adecuada para obtener reproducciones legibles, con cualquiera de los métodos que se utilizan comúnmente, incluyendo microformas, de acuerdo con los requerimientos de la industria o. Debe existir un claro contraste entre los dos espesores de líneas.
El ASME Y14.2M-1992 estableció estos tipos de líneas como el estándar para dibujos técnicos. Dos anchos de línea son suficientes para apegarse a los estándares, 0.6 mm y 0.3 mm. El objetivo de estos anchos aproximados es diferenciar entre líneas delgadas y gruesas, y no tanto controlar la aceptación o rechazo de los dibujos. Las líneas gruesas se trazan con una mina suave, como F o HB. Las líneas delgadas se dibujan empleando una mina dura, como H o 2H. Las líneas de construcción son muy tenues y se dibujan con minas 4H o 6H. Una buena regla a seguir para crear líneas de construcción es dibujarlas de modo que sean difíciles de ver cuando el dibujo se sostiene a una distancia igual a un brazo.
La siguiente es una lista de los tipos de línea estándares y sus aplicaciones en los dibujos técnicos: Líneas de centro, se emplean para representar simetría y trayectorias de movimiento, así como para indicar los centros de los círculos y los ejes de partes simétricas, como cilindros y tornillos. Líneas punteadas, tienen dos formas: una línea gruesa y una larga, una línea reglada delgada con zigzag.
Las líneas de interrupción se utilizan para mostrar el sitio donde se interrumpe un objeto ya sea para ahorrar espacio o para revelar características interiores.
Líneas de dimensiones y extensión, se utilizan para indicar el tamaño de las características de un dibujo.
Líneas de sección, se emplean en las vistas de sección para representar las superficies de un objeto cortadas por un plano de corte.
Líneas del plano de corte, son las que se emplean en los dibujos de sección para mostrar la posición de los planos de corte.
Líneas visibles, se utilizan para representar características que pueden verse en una vista.
Líneas ocultas, se emplean para representar características que no pueden versé en una vista.
Líneas fantasmas, se utilizan para representar una característica móvil en posiciones diferentes.
Líneas de costura, que se emplean para indicar un proceso de costura o unión.
Líneas de cadena, que se usan para indicar que una superficie recibe un tratamiento adicional.
Líneas de simetría, empleadas como eje de simetría para una vista particular.
Es importante que comprenda y recuerde estos tipos de líneas, así como sus definiciones y usos El software de CAD proporciona diferentes estilos de líneas para crear dibujos técnicos estándares. El ancho de las líneas en un dibujo de CAD está controlado por dos medios diferentes:
1. El control de las líneas dibujadas en la pantalla y
2. El control de las líneas dibujadas en los graficadores de plumas mediante el uso de plumas de diferente número para los diversos estilos de líneas. Números diferentes significan anchos distin-tos, tales como 0.7 mm y 0.3 mm.
EJEMPLO :
La siguiente tabla y dibujo hacen referencia al código de líneas establecido por Icontec
EJERCICIOS
Observe detalladamente el dibujo presentado, interprete el grafismo que se ha desarrollado e identifique marcando sobre el dibujo, el tipo de línea que se ha empleado, indicando que es lo que se quiere expresar.
