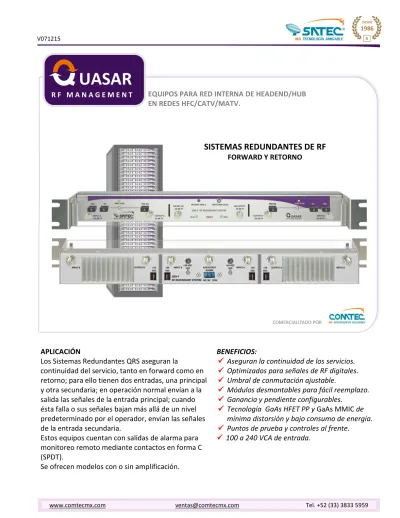

SISTEMAS REDUNDANTES DE RF
FORWARD Y RETORNOUASAR
R F M A N A G E M E N T COMERCIALIZADO POR COMERCIALIZADO POR APLICACIÓNLos Sistemas Redundantes QRS aseguran la
continuidad del servicio, tanto en forward como en retorno; para ello tienen dos entradas, una principal y otra secundaria; en operación normal envían a la salida las señales de la entrada principal; cuando ésta falla o sus señales bajan más allá de un nivel predeterminado por el operador, envían las señales de la entrada secundaria.
Estos equipos cuentan con salidas de alarma para monitoreo remoto mediante contactos en forma C (SPDT).
Se ofrecen modelos con o sin amplificación.
BENEFICIOS:
Aseguran la continuidad de los servicios. Optimizados para señales de RF digitales. Umbral de conmutación ajustable.
Módulos desmontables para fácil reemplazo. Ganancia y pendiente configurables.
Tecnología GaAs HFET PP y GaAs MMIC de mínima distorsión y bajo consumo de energía. Puntos de prueba y controles al frente.
100 a 240 VCA de entrada. EQUIPOS PARA RED INTERNA DE HEADEND/HUB EN REDES HFC/CATV/MATV.
www.comtecmx.com [email protected] Tel. +52 (33) 3833 5959 CARACTERÍSTICAS DE LA PLATAFORMA QUASAR RF MANAGEMENT
-saltar esta sección si ya se conoce- Alto desempeño
El manejo de señales digitales de RF en la red interna de Headens y Hubs y en sistemas CATV/MATV que transportan servicios avanzados como SDTV, HDTV, VOD, Internet, datos, VoIP y otros, implica funciones de amplificación, atenuación, combinación, distribución, división, ecualización, filtraje, organización, redundancia de RF yparcheo. El
alto nivel de desempeño con el que los productos QUASAR RF MANAGEMENTrealizan estas funciones está respaldado por años de operación en MSOs.
Densidad
En equipos pasivos, el diseño mecánico prevé el montaje vertical adyacente de gabinetes, lo que incrementa la densidad de puertos y propicia ahorros hasta del 50% de inversión en racks y consecuentemente en infraestructura y OpEx del Sitio.
Ubicación a conveniencia
El montaje independiente (stand-alone) de estos equipos permite ubicar cada uno justo en el rack y zona del Headend o Hub donde se requiere, lo que asegura una gestión flexible y eficiente de rutas y señales a la vez que aligera el hacinamiento de cables.
Acondicionamiento de señales (nivel, pendiente, filtraje, etc.) Para el acondicionamiento de señales se ofrecen dos opciones:
A. Modelos con ajuste de nivel y pendiente mediante controles variables. B. Modelos con acondicionamiento de señales configurable mediante accesorios
insertables (plug in) que permiten ajustar más parámetros y con mayor rango para optimizar su desempeño (ver Accesorios “plug in” más adelante).
Bandas de frecuencia
La plataforma ofrece una diversidad de bandas que van desde 5 hasta 1003 MHz. según el modelo y aplicación. Los Amplificadores de montaje en rack y los de Distribución que utilizan elementos “plug in” en la ruta de forward, pueden operar en bandas de 550, 870 y 1003 MHz. seleccionando el “plug in” adecuado.
Fuentes de energía
La fuente externa de energía con homologación UL de 100 a 240 Volts, propicia un gabinete esbelto y equipo térmicamente robusto. El modelo que se suministra con el equipo tiene la clavija alineada al cable de AC; bajo solicitud puede suministrarse con clavija transversal al cable, si así se adapta mejor a los contactos de su rack.
Gabinete
El gabinete de rack fue diseñado con la cara frontal profunda y una cubierta transparente fácilmente abatible sin herramientas; ambas características ayudan a proteger los elementos “plug in” del frente contra algún contacto accidental.
La profundidad total del gabinete del orden de 10 cm deja amplio espacio de rack en su parte posterior que facilita el manejo y organización del cableado.
Organizador de cables. Se ofrecen 2 tamaños de herrajes para el manejo de cables en la parte posterior del rack con profundidades de 10 o 25 cm. montables indistintamente en los postes frontales o posteriores del rack. Ver sección de Accesorios.
www.comtecmx.com [email protected] Tel. +52 (33) 3833 5959 SISTEMAS REDUNDANTES DE RF, FORWARD Y RETORNO
Modelos disponibles*
La familia de Sistemas Redundantes QRS consta de diversos modelos a seleccionar según la necesidad: Modelo Redundancia: Señal de entrada, Amplificador y Fuente de energía.
QRS-F Sistema redundante de forward con 2 amplificadores. 27 dB, 54-1003 MHz. Umbral de conmutación ajustable, nivel y pendiente configurables.
QRS-R Sistema redundante de retorno con 2 amplificadores. 18 dB, 5-85 MHz. Umbral de conmutación ajustable, nivel y pendiente configurables.
Modelo Redundancia: Señal de entrada y Fuente de energía.
QRS-1 1 Switch A/B de RF automático. 5-1003 MHz, umbral de conmutación ajustable.
QRS-2 2 Switchs A/B de RF automáticos independientes. 5-1003 MHz, umbral de conmutación ajustable.
QRS-3 3 Switchs A/B de RF automáticos independientes. 5-1003 MHz, umbral de conmutación ajustable.
*Solicite información para otras bandas de frecuencia.
Operación y alarmas
Entradas En operación normal el sistema envía a la salida las señales de la entrada “A”; si esta señal falla o baja más allá de un nivel predefinido por el técnico operador, el sistema toma las señales de la entrada “B” y las envía hacia la salida, generando de
inmediato una alarma en el frente y en los contactos C para monitoreo remoto. Amplificadores En operación normal el sistema utiliza el amplificador “A” que está normalmente
energizado; en caso de falla del amplificador “A”, el sistema energiza
automáticamente el amplificador “B” y conmuta su señal hacia la salida, generando de inmediato una alarma en el frente y en los contactos C para monitoreo remoto. Switch A/B de RF En operación normal el switch envía las señales de la entrada “A” a la salida; si la
señal de la entrada “A” falla o baja más allá de un nivel predefinido por el técnico operador, el switch conmuta automáticamente la entrada “B” hacia la salida, generando de inmediato una alarma en el frente y en los contactos C para monitoreo remoto.
Fuente de energía
El equipo cuenta con entradas para 2 fuentes externas de energía que operan simultáneamente compartiendo la carga; en caso de falla de alguna de ellas, la otra soporta la carga sin problema y enciende el led de alarma indicando la fuente que falló.
Para mejor estabilidad en el nivel de conmutación y la consecuente generación de alarmas, estos equipos toman como piloto de referencia para el detector de RF solo las señales entre 60 y 72 MHz. de la entrada “A” (otras frecuencias disponibles bajo demanda).
Diagramas a bloques
www.comtecmx.com [email protected] Tel. +52 (33) 3833 5959 Modelos QRS-1, QRS-2 y QRS-3, Switchs A/B de RF
Niveles de operación recomendados
PARÁMETRO / MODELO QRS-F QRS-R QRS-1 A 3
Banda de frecuencia 54/1003 5/85 54/1003
Carga de canales 79 NTSC + 75 Digitales (-6 dB offset) 7, 64 QAM -
Nivel de salida dBmV 42 48 - Nivel de entrada dBmV 15 30 - Especificaciones típicas PARÁMETRO / MODELO QRS-F QRS-R QRS-1 a 3 Banda de frecuencia MHz 54/1003 5/85 5/1003 Ganancia dB 27 18 -2 STATUS MONITORING PRIMARY IN (A) SWITCHING LEVEL RF DETECTOR RESTART A RF A AMPLIFIER OUTPUT TP -20 dB PS A +24VDC PS B +24VDC TP -20 dB TP -20 dB BACKUP IN (B) RF B AMPLIFIER TP -20 dB TP -20 dB SWITCHING LEVEL RF DETECTOR RESTART A BACKUP IN (B) PRIMARY IN (A) OUTPUT TP -20 dB PS A +24VDC PS B +24VDC STATUS MONITORING
www.comtecmx.com [email protected] Tel. +52 (33) 3833 5959 Aislamiento entre entradas
5-550 550-860 860-1003 dB MHz MHz MHz >100 >100 >100 >100 >100 >100 >52 >42 >32 Respuesta en frecuencia dB +/- 1 +/- 0.5 +/- 1
Pérdidas por retorno dB 16 16 16
1CTB dBc -62 -68
1CSO dBc -64 -70
1MX dB -58 -62
1CCN dBc 63 -
Nivel de salida de retorno para MER= 30 dB dBmV - 54
Control de ganancia dB Configurable Configurable
Control de pendiente dB Configurable Configurable
Rango de censado de señales piloto dBmV 25 a 55 25 a 55 Precisión del umbral de conmutación dB +/- 0.75 +/- 0.75
Figura de ruido dB 5 4
Voltaje de entrada VCA 100 - 240 100 - 240 100 - 240
Consumo de energía Watts 8 4 1
Espacio en rack RU 1 (1.75”)
Medidas con empaque cm 11 alto, 53 frente, 17 fondo.
Peso Aprox. con empaque Kg 1.3 0.5, 0.7, 0.9
1Con niveles y carga de canales recomendados.
Especificaciones sujetas a cambio sin previo aviso.
Información para Pedidos
QRS-F Sistema redundante de forward con 2 amplificadores. QRS-R Sistema redundante de retorno con 2 amplificadores. QRS-1 1 Switch A/B de RF automático.
QRS-2 2 Switchs A/B de RF automáticos independientes. QRS-3 3 Switchs A/B de RF automáticos independientes. Módulos de reserva
QMA-F Módulo amplificador A para QRS-F. QMB-F Módulo amplificador B para QRS-F. QMA-R Módulo amplificador A para QRS-R. QMB-R Módulo amplificador B para QRS-R. QSW Módulo switch A/B para QRS. Accesorios
“Plug in” Descripción
www.comtecmx.com [email protected] Tel. +52 (33) 3833 5959
2J0 Puente de 0 Ohms
1P11-XX Pad 1GHz 1”. (1,2 a 20 dB) 1P15-XX Pad 1GHz 0.5”. (1,2 a 20 dB)
1E11-XX Ecualizador lineal, 1 GHz, 1” (2,4 a 12 dB) 1E81-XX Ecualizador lineal, 860 MHz, 1” (2,4 a 12 dB) 1E51-XX Ecualizador lineal, 550 MHz, 1” (2,4 a 12 dB) 1E21-XX Ecualizador lineal, 200 MHz, 1” (2,4,6 dB) 1E81-XX Ecualizador lineal, 85 MHz, 1” (2,4,6 dB) 1E41-XX Ecualizador lineal, 42 MHz, 1” (2,4,6 dB) 1F105H Filtro pasa altos 105 MHz
1F85H Filtro pasa altos 85 MHz 1F54H Filtro pasa altos 54 MHz
1F5S Filtro supresor de ruidos 0-5 MHz 1F85L Filtro pasa bajos 85 MHz
1F65L Filtro pasa bajos 65 MHz 1F42L Filtro pasa bajos 42 MHz
Fuentes de energía
1PS24-1T Fuente de poder 100-240 VCA/24 VDC 1 A, clavija transversal al cable
2PS24-1L Fuente de poder 100-240 VCA/24 VDC 1 A, clavija alineada al cable
Otros
1TF75 Terminal F75 Ohms
2TO-1 Tapa frontal abatible transparente
2JFS Puente de cable RG con conectores F para sistemas RS 2JDC Puente VDC para sistemas RS
1OC10 Organizador de cables de 10 cm de fondo 1OC25 Organizador de cables de 25 cm de fondo 1 No se incluye con el equipo, favor de pedir por separado. 2 Se incluye con el equipo, pedir solo para reposición.
