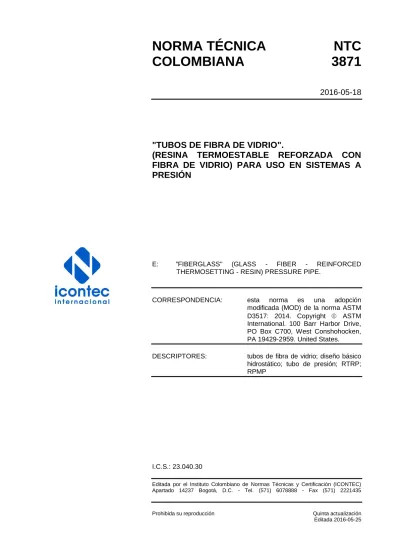

NORMA TÉCNICA
NTC
COLOMBIANA
3871
2016-05-18
"TUBOS DE FIBRA DE VIDRIO".
(RESINA TERMOESTABLE REFORZADA CON
FIBRA DE VIDRIO) PARA USO EN SISTEMAS A
PRESIÓN
E: "FIBERGLASS" (GLASS - FIBER - REINFORCED THERMOSETTING - RESIN) PRESSURE PIPE.
CORRESPONDENCIA: esta norma es una adopción modificada (MOD) de la norma ASTM D3517: 2014. Copyright ASTM International. 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19429-2959. United States.
DESCRIPTORES: tubos de fibra de vidrio; diseño básico hidrostático; tubo de presión; RTRP; RPMP
I.C.S.: 23.040.30
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Quinta actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 1595 de 2015.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 3871 (Quinta actualización) fue ratificada por el Consejo Directivo de 2016-05-18. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 91 Tuberías, ductos y accesorios de plástico. ASAHI AMÉRICA
COLOMBIANA DE EXTRUSIÓN S.A. -EXTRUCOL-
COMERCIALIZADORA SYE Y CÍA. S.A. - SYE-
COMPAÑÍA GENERAL DE PLÁSTICOS LTDA. -GPLAST-
DICOL LTDA.
DURMAN COLOMBIA S.A.S. EMCALI EICE E.S.P.
EMPRESAS PÚBLICAS DE MEDELLÍN E.S.P. -E.P.M.-
ESENTTIA
FUZION SYSTEMS S.A.S.
GAS NATURAL FENOSA S.A. E.S.P. GOLAN PLASTIC PRODUCTS LTDA. INDUSTRIA COLOMBIANA DE PLÁSTICOS S.A. -IMEC
S.A.-INSTITUTO DE CAPACITACIÓN E INVESTIGACIÓN DEL PLÁSTICO Y EL CAUCHO
INTERNATIONAL PIPES
MEXICHEM COLOMBIA S.A.S. -MEXICHEM- O-TEK INTERNACIONAL S.A.
PLEXIN S.A.S.
POLIPROPILENO DEL CARIBE S.A. -PROPILCO-
PVC GERFOR S.A. -GERFOR- REMAPLAST Y CÍA. LTDA.
TECNOLOGÍA DE POLIETILENO DE COLOMBIA TPC S.A.
TECNOLOGÍAS DE CONDUCCIÓN Y CONTROL TCL S.A.
TIGRE COLOMBIA S.A.S. TUBOSA
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ACUAVIVA S.A. E.S.P. AGROPLAST LTDA.
AGUAS DE CARTAGENA S.A. E.S.P. AGUAS Y OBRAS
ALCANOS DE COLOMBIA S.A. E.S.P.
ALVARO SABBAGH INGENIEROS AMERICAN PIPE AND CONSTRUCTION INTERNATIONAL
ANDAMIOS CIMBRA
ÁNGEL ROA HERNÁNDEZ AQUAREDES LTDA.
ASOCIACIÓN COLOMBIANA DE INDUSTRIAS PLÁSTICAS ASOCIACIÓN COLOMBIANA DE
INGENIERÍA SANITARIA Y AMBIENTAL ASOCIACIÓN COLOMBIANA DE INGENIERÍA SÍSMICA ASOCIACIÓN COLOMBIANA DE INGENIEROS-CAPÍTULO CUNDINAMARCA ASOCIACIÓN COLOMBIANA DE PEQUEÑAS Y MEDIANAS EMPRESAS ASOCIACIÓN COLOMBIANA POPULAR DE INDUSTRIALES
ASOCIACIÓN DE PROFESIONALES EN CONDUCCIÓN DE FLUIDO -APROCOF- ASOCIACIÓN NACIONAL DE CENTROS DE DIAGNÓSTICO AUTOMOTOR -ASO-CDA-
ASTRO SERVICIOS LTDA.
BASF QUÍMICA COLOMBIANA S.A. BSI COLOMBIA S.A.
BTP MEDIDORES Y ACCESORIOS S.A. BYR INGENIERÍA DE FLUIDOS S.A. C.I TIG S.A.S.
CABLES DE ENERGÍA Y DE TELECOMUNICACIONES S.A.
CAMACOL REGIONAL CUNDINAMARCA CÁMARA COLOMBIANA DE LA
CONSTRUCCIÓN PRESIDENCIAL CÁMARA COLOMBIANA DE LA INFRAESTRUCTURA
CEMENTOS Y SOLVENTES S.A. CERRADURAS DE COLOMBIA CERRRACOL S.A.S.
CLARIANT COLOMBIA S.A. COBRE Y BRONCE S EN C IMPORTACIONES Y
REPRESENTACIONES CODENSA S.A. E.S.P.
COMERCIALIZADORA TUBOS COLOMBIA S.A.S.
CONDUBLEX INTERNATIONAL S.A. CONSTRUCTORA CONCONCRETO S.A. DESARROLLO SUSTENTABLE
COLOMBIA
EFIGAS S.A. E.S.P.
EMPRESA DE ACUEDUCTO Y
ALCANTARILLADO DE BOGOTÁ E.S.P. EMPRESA DE ACUEDUCTO Y
SANEAMIENTO BÁSICO DE
BARRANCABERMEJA -EDASABA E.S.P.- EMPRESAS MUNICIPALES DE CALI -EMCALI EICE E.S.P.-
EXTRUPERFILES Y PLÁSTICOS LTDA. FÁBRICA NACIONAL DE MUÑECOS Y CÍA. LTDA.- DIVISIÓN INTERPLÁSTICOS FLOWTITE ANDERCOL S.A.
GAS NATURAL S.A. E.S.P.
GASES DE OCCIDENTE S.A. E.S.P. GASES DEL CARIBE S.A. E.S.P. GASES DEL LLANO S.A. E.S.P.
GASES DEL NORTE DEL VALLE S.A. E.S.P. GRICOL S.A.
INSPECTORATE COLOMBIA LTDA. JUSTESA IMAGEN, S.A.U.
LUIS FERNANDO MEDINA LEGUÍZAMO MANTS LTDA.
METROGAS DE COLOMBIA S.A. E.S.P. MEXICHEM DERIVADOS COLOMBIA S.A. MINISTERIO DE AMBIENTE Y
DESARROLLO SOSTENIBLE
MINISTERIO DE MINAS Y ENERGÍA OVERLINK LTDA. C.I.
P.V.C. GERFOR S.A. PAM COLOMBIA S.A.
PAVCO DE OCCIDENTE LTDA. PAVCO DE OCCIDENTE S.A.S. PEALPECO S.A.
PETROQUÍMICA COLOMBIANA S.A. PLÁSTICOS CELPE LTDA.
POLYPRO LTDA.
PROYECTOS HIDRÁULICOS ROTOPLAST S.A.
SHERLEG LABORATORIES S.A. SOCIEDAD CFC S.A.
SOCIEDAD DE ACUEDUCTO ALCANTARILLADO Y ASEO DE BARRANQUILLA S.A. E.S.P.
SURTIDORA DE GAS DEL CARIBE S.A. E.S.P.
TIGRE ADS COLOMBIA LTDA. TUBINCOL S.A.
TUBOS DE OCCIDENTE S.A. TUBOTEC S.A.S.
UNIVERSIDAD DE LOS ANDES
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 3871 (Quinta actualización)
RESUMEN
CONTENIDO Página 0. INTRODUCCIÓN ... 1 1. OBJETO ... 1 2. REFERENCIAS NORMATIVAS ... 1 3. TERMINOLOGÍA ... 2 3.1 DEFINICIONES ... 23.2 DESCRIPCIÓN DE TÉRMINOS ESPECÍFICOS DE ESTA NORMA... 3
4. CLASIFICACIÓN ... 3
4.1 GENERALIDADES ... 3
4.2 REQUISITOS DE DESIGNACIÓN ... 3
4.3 TUBOS PARA AGUA POTABLE ... 4
5. MATERIALES Y FABRICACIÓN ... 6
5.1 GENERALIDADES ... 6
5.2 COMPOSICIÓN DE LA PARED ... 6
5.3 REVESTIMIENTO Y CAPAS DE LA SUPERFICIE ... 6
5.4 JUNTAS ... 6
5.5 EMPAQUES... 8
6. REQUISITOS ... 8
NORMA TÉCNICA COLOMBIANA
NTC 3871 (Quinta actualización)
RESUMEN
Página
6.2 DIMENSIONES ... 8
6.3 SOLIDEZ ... 11
6.4 BASE DEL DISEÑO HIDROSTÁTICO ... 11
6.5 RIGIDEZ ... 12
6.6 RESISTENCIA A LA TENSIÓN TANGENCIAL ... 13
6.7 HERMETICIDAD DE LA JUNTA ... 13 6.8 RESISTENCIA LONGITUDINAL ... 15 7. MUESTREO ... 19 7.1 LOTE ... 19 7.2 ENSAYOS DE PRODUCCIÓN... 19 7.3 ENSAYOS DE CALIFICACIÓN ... 19 7.4 ENSAYOS DE CONTROL ... 19 8. MÉTODOS DE ENSAYO ... 19 8.1 DIMENSIONES ... 19 8.2 SOLIDEZ ... 20
8.3 PRESIÓN HIDROSTÁTICA A LARGO PLAZO ... 20
8.4 RIGIDEZ ... 21
8.5 RESISTENCIA AL ESFUERZO TANGENCIAL ... 21
8.6 RESISTENCIA LONGITUDINAL ... 22
9. EMPAQUE Y ROTULADO ... 23
NORMA TÉCNICA COLOMBIANA
NTC 3871 (Quinta actualización)
RESUMEN
Página DOCUMENTO DE REFERENCIA ... 30 ANEXOS ANEXO A (Normativo) ... 24 APÉNDICE X (Informativo) ... 26 ANEXO B (Informativo) ... 27 ANEXO C (Informativo) ... 29 FIGURAS Figura 1. Juntas típicas ... 7Figura 2. Montaje del ensayo de resistencia transversal ... 22
TABLAS Tabla 1. Requisitos generales de designación para tubos de presión de fibra de vidrio ... 5
Tabla 2. Diámetros internos (DI) nominales y tolerancias para tubos controlados por el diámetro interno ... 9
Tabla 3. Diámetros exteriores nominales (DE) y tolerancias ... 10
Tabla 4. Ensayo de presión hidrostática ... 11
Tabla 5. Categorías de presiones hidrostáticas a largo plazo ... 12
Tabla 6. Rigidez mínima al 5 % de deflexión ... 13
Tabla 7. Deflexión del anillo sin daño ni fallas estructurales ... 13
Tabla 8. Mínima resistencia al esfuerzo tangencial de la pared del tubo ... 14
Tabla 9. Cargas de ensayo para resistencia diagonal ... 16
NORMA TÉCNICA COLOMBIANA
NTC 3871 (Quinta actualización)
RESUMEN
1 de 30 "TUBOS DE FIBRA DE VIDRIO".
(RESINA TERMOESTABLE REFORZADA CON FIBRA DE VIDRIO) PARA USO EN SISTEMAS A PRESIÓN
0. INTRODUCCIÓN
Esta norma es una adopción modificada (MOD) respecto a su documento de referencia, con los cambios indicados en el Anexo B (Informativo).
1. OBJETO
1.1 Esta norma aplica a tubos de fibra de vidrio, fabricados en máquina, desde 200 mm (8 pulgadas) hasta 4 000 mm (156 pulgadas), destinados para usos en sistemas de transporte de agua que operan a presiones internas de 3 103 kPa (450 psi) o menos. Tanto los tubos de resina termoestable reforzados con fibra de vidrio (RTRP) como los tubos de mortero con polímero reforzado con fibra de vidrio (RPMP) se consideran tubos de fibra de vidrio. Aunque esta norma está destinada principalmente para tubos que son instalados en aplicaciones subterráneas, su uso se puede extender, pero no limitar, a otras instalaciones para hincado, revestir túneles y rehabilitar el revestimiento de líneas de tubería existentes.
NOTA 1 Para propósitos de esta norma, no se incluyen polímeros naturales.
1.2 Los valores presentados en unidades del sistema internacional se deben considerar como normativos. Los valores indicados entre paréntesis son de carácter informativo.
NOTA 2 No existe una norma ISO similar o equivalente a esta norma.
1.3 La siguiente advertencia de seguridad sólo se refiere a la sección de métodos de ensayo, numeral 8 de esta norma: Esta norma no intenta presentar todos los problemas de seguridad asociados con su uso. Es responsabilidad del usuario de esta norma establecer las prácticas de seguridad y salud apropiadas y determinar la aplicabilidad de las limitaciones reglamentarias antes de su utilización.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NORMA TÉCNICA COLOMBIANA
NTC 3871 (Quinta actualización)
RESUMEN
2
NTC 539, Componentes de los sistemas de agua potable. Efectos en la salud. (NSF 61).
NTC 595, Método de ensayo para determinar las propiedades de tensión en plásticos. (ASTM D638).
NTC 2536, Sellos elastoméricos. Empaques para unión de tubos plásticos. (ASTM F477). NTC 3201, Métodos de ensayos normalizados para determinar las propiedades de flexión de plásticos reforzados y no reforzados y de materiales aislantes eléctricos. (ASTM D790).
NTC 3254, Determinación de las características de carga exterior de tubos plásticos por medio de placas paralelas. (ASTM D2412).
NTC 3871 Tubos de fibra de vidrio (resina termoestable reforzada con fibra de vidrio) para uso en sistemas a presión (ASTM D3517).
NTC 3870, Plásticos. Tubos de fibra de vidrio (resina termoestable reforzada con fibra de vidrio) para uso en sistemas de alcantarillado. (ASTM D3262).
NTC 3917, Plásticos. Método para obtener una base del diseño hidrostático a presión para tubos y accesorios de fibra de vidrio. Resina termoestable reforzada con fibra de vidrio. (ASTM D2992) NTC 4392, Método de ensayo para determinar la resistencia a la tensión aparente del anillo o de plásticos tubulares y plásticos reforzados mediante el método de disco muescado. (ASTM D2290). ASTM D695, Standard Test Method for Compressive Properties of Rigid Plastics.
ASTM D883, Terminology Relating to Plastics.
ASTM D1600, Terminology for Abbreviated Terms Relating to Plastics. ASTM D2584, Test Method for Ignition Loss of Cured Reinforced Resins.
ASTM D3567, Standard Practice for Determining Dimensions of “Fiberglass” (Glass-Fiber-Reinforced Thermosetting Resin) Pipe and Fittings.
ASTM D3892, Practice for Packaging/Packing of Plastics.
ASTM D4161, Specification for "Fiberglass" (Glass-Fiber-Reinforced Thermosetting-Resin) Pipe Joints Using Flexible Elastomeric Seals.
ASTM F412, Terminology Relating to Plastic Piping Systems.
ISO 1172, Textile Glass Reinforced Plastics - Determination of Loss on Ignition.
3. TERMINOLOGÍA 3.1 DEFINICIONES 3.1.1 Generalidades
Las definiciones están de acuerdo con las normas ASTM D883 y ASTM F412, y las siglas con la norma ASTM D1600, a menos que se indique lo contrario.
NORMA TÉCNICA COLOMBIANA
NTC 3871 (Quinta actualización)
RESUMEN
3
3.2 DESCRIPCIÓN DE TÉRMINOS ESPECÍFICOS DE ESTA NORMA
3.2.1 Capa superficial (Surface Layer). Capa de resina, con o sin relleno o refuerzo, o ambos, aplicada sobre la superficie externa de la pared estructural de un tubo.
3.2.2 Ensayo de calificación (Qualification Test). Uno o más ensayos para probar el diseño de un producto. No es un ensayo rutinario de control de calidad.
3.2.3 Junta flexible (Flexible Joint). Junta que permite desplazamiento axial o rotación angular, o ambos.
3.2.4 Junta rígida (Rigid Joint). Junta que no permite desplazamiento axial o rotación angular. 3.2.5 Revestimiento (Liner). Capa de resina, con o sin relleno o refuerzo, o ambos, que forma la superficie interna del tubo.
3.2.6 Tubo de fibra de vidrio (Fiberglass Pipe). Producto tubular que contiene refuerzos de fibra de vidrio embebidos o rodeados de resina termoestable curada. La estructura compuesta puede contener relleno aglomerado, granulado o rellenos en forma laminar, agentes tixotrópicos, pigmentos o colorantes. Se pueden incluir películas o revestimientos termoplásticos o termoestables.
3.2.7 Tubo de mortero de polímero reforzado (RPMP) (Reinforced Polymer Mortar Pipe (RPMP)). Tubo de fibra de vidrio con agregado.
3.2.8 Tubo de resina termoestable reforzada (RTRP) (Reinforced Thermosetting Resin Pipe (RTRP)). Tubo de fibra de vidrio sin agregado.
NORMA TÉCNICA COLOMBIANA
