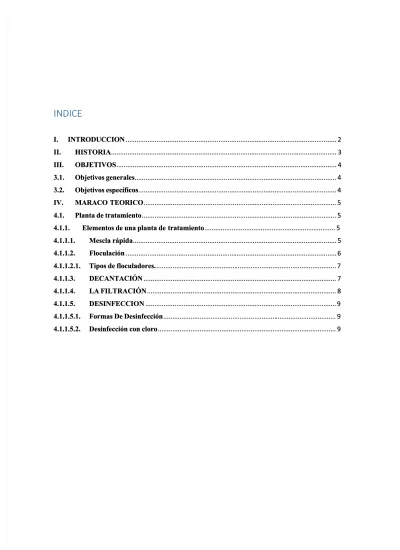

INDICE INDICE
I.
I.
INTRODUCCION
INTRODUCCION
... ... ... 22II.
II.
HISTORIA
HISTORIA
... ... ... 33III.
III.
OBJETIVOS
OBJETIVOS
... ... ... 443.1.
3.1.
Objetivos generales
Objetivos generales
... ... 443.2.
3.2.
Objetivos específicos
Objetivos específicos
... ... ... 44IV.
IV.
MARACO TEORICO
MARACO TEORICO
... ... ... 554.1.
4.1.
Planta de tratamiento
Planta de tratamiento
... ... ... 554.1.1.
4.1.1.
Elementos de una planta de
Elementos de una planta de tratamiento
tratamiento
... ... ... 554.1.1.1.
4.1.1.1.
Mescla rápida
Mescla rápida
... ... ... 554.1.1.2.
4.1.1.2.
Floculación
Floculación
... 6... 64.1.1.2.1.
4.1.1.2.1.
Tipos de floculadores.
Tipos de floculadores.
... ... ... 774.1.1.3.
4.1.1.3.
DECANTACIÓN
DECANTACIÓN
... ... ... 774.1.1.4.
4.1.1.4.
LA FILTRACIÓN
LA FILTRACIÓN
... ... ... 884.1.1.5.
4.1.1.5.
DESINFECCION
DESINFECCION
... 9... 94.1.1.5.1.
4.1.1.5.1.
Formas De Desinfección
Formas De Desinfección
... ... ... 994.1.1.5.2.
I.
INTRODUCCION
El presente informe se trata la planta de tratamiento de agua potable, en esta ocasión se ha visitado la planta de tratamiento de la ciudad de Jaén.
Este tipo de estructuras están localizadas entre las instalaciones de captació n de agua y los depósitos y canalizaciones que la distribuirán por los hogares. Tienen como misión la eliminación de tres tipos principales de sustancias indeseables en el agua destinada al consumo humano
Para el diseño y cálculo de cada uno de los procesos de tratamiento de aguas para la ciudad de Jaén, se ha tenido en cuenta siempre que se cumpla con las Normas Técnicas del Reglamento Nacional de Edificaciones RNE, en especial la Norma OS.020 Plantas de tratamiento de agua para consumo humano.
En este informe se dará a conocer el funcionamiento de una planta de tratamiento de agua potable así como sus estructuras
II.
HISTORIA
En 1958, el entonces Ministerio de Fomento y Obras Públicas, construye un reservorio y conexiones para 1,000 usuarios, sin Planta de Tratamiento y es administrada por la Municipalidad Provincial de Jaén.
En Julio de 1979, se crea la Administración de Servicios por Ministerio de Vivienda; la Municipalidad transfiere su infraestructura al Ministerio; y en esa época, Jaén tenía en parte periférica 18 comités que daban agua entubada a la población. (agua sin tratar).
El 14 de mayo de 1992 mediante D.S. N° 053-92-PCM se transfiere a título gratuito todos los bienes de la Administración Provincial de Jaén de SENAPA a la Municipalidad Provincial de Jaén. En 1995 SUNASS mediante Resolución N° 52-95-PRES/VMI/SSS, se reconoce como Entidad Prestadora de Servicios de Saneamiento a la Empresa Municipal de Agua Potable y Alcantarillado Jaén - Bellavista (EMAPA Jaén - Bellavista) y es manejada con criterio político y no técnico. La propia Municipalidad apoyaba con materiales y dinero a los comités paralelos, cuyas dirigencias al tener ingresos, provocaba la resistencia al servicio de agua potable.
En 1996, como consecuencia de la epidemia del cólera, (1990/91) Jaén, recibe en financiamiento por FONAVI, S/. 34'000,000.00; de los cuales solo se invierten S/.12'000,000.00, retornando a Tesoro Público S/. 24'000,000.00, por la oposición de los comités y la mala autoridad existente.
En setiembre del 2010 se empezó a ejecutar en Jaén "El Proyecto Integral de Agua Potable y Alcantarillado", con un presupuesto de S/.94'581,649.71, y se culminó en el 2012 con un costo de S/.123'354,789.15, en la actualidad se está concluyendo los trabajos por un convenio firmado con La Región Cajamarca, en la ciudad de San Ignacio se ejecuta otro Proyecto Integral con presupuesto de S/.12'000,000, de igual forma se está ejecutando el Proyecto Integral de agua y Saneamiento" del distrito de Bellavista con costo de S/.17'000,000. Con estas obras se espera dotar de agua potable al 85% en Jaén, San Ignacio a un 85% y Bellavista al 100% de la población urbana.
III.
OBJETIVOS
3.1.Objetivos generales
Conocer las diferentes estructuras hidráulicas utilizadas en la planta de tratamiento.
3.2.Objetivos específicos
Conocer que es una planta de tratamiento de agua potable para poblaciones mayores a 2000 habitantes.
IV.
MARACO TEORICO
4.1.Planta de tratamiento
Es un Conjunto de estructuras en las cuales se trata el agua con el fin de remover totalmente los contaminantes microbiológicos presentes en el a gua cruda y parcialmente los físicos y químicos de manera que se vuelva apta par a el consumo humano. Existen diferentes tecnologías para potabilizar el agua.
4.1.1. Elementos de una planta de tratamiento
4.1.1.1.Mescla rápida
Generalmente se compone de una caseta de dimensiones estándar: 1.00 x 1.00 x 1.20 m. a donde llegan las tuberías de conducción del caudal a tratar; al igual que el Aforador Parshall, aprovechará la turbulencia del agua para realizar la mezcla del floculador y el agua cruda.
La dosificación del floculante cualquiera que sea el utilizado, sa sea Sulfato de Aluminio o Sulfato de Fierro está en función de la turbidez y del caudal a tratar. En algunos casos sólo será necesario aplicar Sulfato de Cobre para matar las algas y los microorganismos que el agua lleva consigo; esto se realiza en épocas de verano donde las aguas no llevan material en suspensión excesivo. El análisis de la turbidez se realiza por el método de jarras y haciendo uso de los Turbidímetros
Canal parshall cumple doble finalidad de medir el caudal y efectuar la mezclarápidatiene un tiempo de retención de 1-2 segundos con la ventaja de que hidráulicamente es más estable, no hay cortos circuitos, no se requiere de energía eléctrica, pero por otro lado su principal desventaja es que todo el gradiente depende del gasto. Por lo
tanto no podemos modificarlo.
4.1.1.2.Mescla rápida en la PTAP de Jaén
Es un canal donde se lleva a cabo mezcla en forma rápida y homogénea la solución floculante y el agua, mediante una turbulencia producida por el salto hidráulico, sirve para medir el caudal. Al lado izquierdo se muestra la imagen de tubos con agujeros, las sustancias
químicas como el sulfato de aluminio llega por este tubo y caen por los agujeros hacia la canaleta parshall. En el lado derecho se muestra la canaleta parshall, En ocasiones de alta turbiedad la dosificación de hipo-cloruro de aluminio es 3 veces de lo normal. Obteniendo un gasto anual de $ 600 000 en insumos.
4.1.1.3.Floculación
Proceso de unir partículas coaguladas y desestabilizadas para formar mayores masas o flóculos, de modo de posibilitar su separación por sedimentación (ó flotación) y/o filtración del agua tratada. Es sin duda, el proceso más utilizado para la remoción de sustancias que producen color y turbiedad en el agua.
La coagulación se refiere al proceso de desestabilización de las partículas suspendidas de modo que se reduzcan las fuerzas de separación entre ellas.
En el caso de Floculadores el agua y el elemento químico reaccionan y las partículas de limo y arcilla se agrupan para decantarse después en el decantador.
4.1.1.3.1. Tipos de floculadores.
Pueden ser de flujo horizontal o vertical.
a)
Floculadores hidráulicos de flujo horizontal
En ellos el agua circula con un movimiento de vaivén. Son más recomendables para pequeños caudales, las pantallas pueden ser de madera o de lámina asbesto-cemento b)
Floculadores hidráulicos de flujo vertical
La corriente de agua sube y baja sucesivamente a través de las pantallas. Pueden aplicarse a caudales mayores, pueden ser más profundos (de 4 m o mayores). Las unidades de flujo vertical son una solución recomendable para plantas de capacidad mayor de 50 litros por segundo.
4.1.1.3.2. Floculadores PTAP Jaén.
En esta estructura el agua tiene un flujo vertical y horizontal debido a unos baffles dispuestos en forma vertical, tiene por finalidad la formación de flóculos, facilitados por las pequeñas turbulencias que se forman al pasar el agua por los baffles. Periodo
de retención (27 minutos).
4.1.1.4.DECANTACIÓN
Los decantadores son eestructuras encargadas de retener en su fondo los flóculos formados al añadirle al agua elementos químicos para formar los flóculos.
Permitirá la distribución uniforme del flujo dentro del decantador. Esta zona comprende un vertedero y la cortina de distribución que puede ser una pantalla de orificios.
Zona de Salida
Conformada por una estructura rectangular con volumen y por consiguiente con longitudes adecuadas para le sedimentación de los flóculos. Constituida por un vertedero, canaletas o tubos con perforaciones que tienen la finalidad de recolectar al afluente sin perturbar la sedimentación de las partículas.
Zona de Recolección de Lodos
Zona conformada por una tolva con capacidad para depositar los lodos sedimentados, una tubería y una válvula para una limpieza periódica.
Para esta zona se pueden presentar 2 soluciones:
Sedimentador convencional
de forma regular y flujo horizontal, muy recomendado por su simplicidad.
Sedimentador laminar de flujo horizontal
, cuya ventaja sobre el anterior es la de contar con mayor área de sedimentación por m2 de superficie, con lo que se consigue disminuir el tamaño de la unidad.4.1.1.5.LA FILTRACIÓN
Es una técnica, proceso tecnológico u operación unitaria de separación, por la cual se hace pasar el líquido, a través de un medio poroso o medio filtrante que puede formar parte de un dispositivo denominado filtro, donde se retiene de la mayor parte de aguade.
Requisitos
Número de unidades. El número de unidades de filtración se determinará mediante un estudio económico o condiciones especiales del proyecto. El número mínimo será de dos unidades.
Dimensiones de las unidades filtrantes. a) Profundidad Será una función de las alturas del sistema de drenaje del medio de soporte y medio filtrante, de la altura de agua sobre el medio filtrante y de la altura de borde libre. La altura de agua sobre el lecho filtrante es variable y depende del tipo de operación del filtro.
Largo y ancho.
La relación largo-ancho será determinada por un estudio
La tasa de filtración.
Deberá fijarse idealmente en una planta de filtros piloto, de acuerdo al tamaño del material empleado y a la profundidad del lecho. Los valores de la tasa de filtración.
Se encuentran entre los siguienteslímites: - Mínima : 75 m3/(m2.día) - Máxima : 200 m3/(m2.día) - Normal : 120 - 150 m3/(m2.día)
4.1.1.6.DESINFECCION
La desinfección en una Planta de Tratamiento es ya un proceso químico que se le da al agua haciéndola que sea capaz de ser consumida por los pobladores de una determinada ciudad.
La desinfección es un proceso selectivo: no destruye todos los organismos presentes en el agua y no siempre elimina todos los organismos patógenos. Por eso requiere procesos previos que los eliminen mediante la coagulación, sedimentación y filtración.
4.1.1.6.1. Formas De Desinfección
4.1.1.6.2. Desinfección con cloro
El cloro en forma líquida, gaseosa o de hipoclorito es el principal producto químico para destruir las bacterias en los suministros de agua, indudablemente es el método de desinfección más generalizado por las múltiples ventajas que ofrece: efecti vo, económico y de fácil control. La dosis de cloro agregada el agua depende de la cantidad de impureza por eliminar y el residuo deseado de cloro en el agua. Una dosis de uno o dos mg/Lt. Suele ser suficiente para destruir todas las bacterias y dejar un residuo adecuado. En las corrientes de afluente de las plantas de tratamiento de a gua, se mantiene un residuo de cloro de 0.1 ó 0.2 ppm. Con un factor de seguridad en agua mientras se envía al consumidor.
