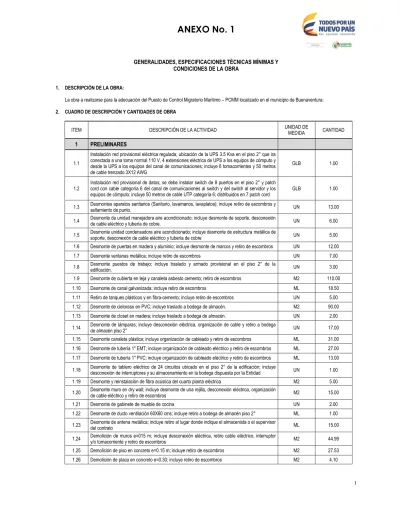

ANEXO No. 1 GENERALIDADES, ESPECIFICACIONES TÉCNICAS MÍNIMAS Y CONDICIONES DE LA OBRA

(1)

GENERALIDADES, ESPECIFICACIONES TÉCNICAS MÍNIMAS Y CONDICIONES DE LA OBRA

1. DESCRIPCIÓN DE LA OBRA:

La obra a realizarse para la adecuación del Puesto de Control Migratorio Maritimo – PCMM localizado en el municipio de Buenaventura:

2. CUADRO DE DESCRIPCIÓN Y CANTIDADES DE OBRA

ITEM DESCRIPCIÓN DE LA ACTIVIDAD UNIDAD DE _MEDIDA CANTIDAD

1 PRELIMINARES

1.1

Instalación red provisional eléctrica regulada; ubicación de la UPS 3.5 Kva en el piso 2° que ira conectada a una toma normal 110 V, 4 extensiones eléctrica de UPS a los equipos de cómputo y desde la UPS a los equipos del canal de comunicaciones; incluye 6 tomacorrientes y 50 metros de cable trenzado 3X12 AWG

GLB 1.00

1.2 Instalación red provisional de datos; se debe instalar switch de 8 puertos en el piso 2° y patch cord con cable categoría 6 del canal de comunicaciones al switch y del switch al servidor y los

equipos de cómputo; incluye 50 metros de cable UTP categoría 6; distribuidos en 7 patch cord GLB 1.00 1.3 Desmontes aparatos sanitarios (Sanitario, lavamanos, lavaplatos); incluye retiro de escombros y _{sellamiento de punto.} UN 13.00 1.4 Desmonte de unidad manejadora aire acondicionado; incluye desmonte de soporte, desconexión _{de cable eléctrico y tubería de cobre.} UN 6.00 1.5 Desmonte unidad condensadora aire acondicionado; incluye desmonte de estructura metálica de _{soporte, desconexión de cable eléctrico y tubería de cobre} UN 5.00 1.6 Desmonte de puertas en madera y aluminio; incluye desmonte de marcos y retiro de escombros UN 12.00 1.7 Desmonte ventanas metálica; incluye retiro de escombros UN 7.00 1.8 Desmonte puestos de trabajo; incluye traslado y armado provisional en el piso 2° de la _{edificación.} UN 3.00 1.9 Desmonte de cubierta en teja y canaleta asbesto cemento; retiro de escombros M2 110.00 1.10 Desmonte de canal galvanizada; incluye retiro de escombros ML 18.50 1.11 Retiro de tanques plásticos y en fibra-cemento; incluye retiro de escombros UN 5.00 1.12 Desmonte de cieloraso en PVC; incluye traslado a bodega de almacén. M2 90.00 1.13 Desmonte de closet en madera; incluye traslado a bodega de almacén. UN 2.00 1.14 Desmonte de lámparas; incluye desconexión eléctrica, organización de cable y retiro a bodega _{de almacén piso 2°} UN 17.00 1.15 Desmonte canaleta plástica; incluye organización de cableado y retiro de escombros ML 31.00 1.16 Desmonte de tubería 1" EMT; incluye organización de cableado eléctrico y retiro de escombros ML 27.00 1.17 Desmonte de tubería 1" PVC; incluye organización de cableado eléctrico y retiro de escombros ML 13.00 1.18 Desmonte de tablero eléctrico de 24 circuitos ubicado en el piso 2° de la edificación; incluye _{desconexión de interruptores y su almacenamiento en la bodega dispuesta por la Entidad} UN 1.00 1.19 Desmonte y reinstalación de fibra acústica del cuarto planta eléctrica M2 5.00 1.20 Desmonte muro en dry wall; incluye desmonte de una rejilla, desconexión eléctrica, organización _{de cable eléctrico y retiro de escombros} M2 15.00 1.21 Desmonte de gabinete de mueble de cocina UN 2.00 1.22 Desmonte de ducto ventilación 60X60 cms; incluye retiro a bodega de almacén piso 2° ML 1.00 1.23 Desmonte de antena metálica; incluye retiro al lugar donde indique el almacenista o el supervisor _{del contrato} ML 15.00 1.24 Demolición de muros e=015 m; incluye desconexión eléctrica, retiro cable eléctrico, interruptor _{y/o tomacorriente y retiro de escombros} M2 44.99 1.25 Demolición de piso en concreto e=0.15 m; incluye retiro de escombros M2 27.53 1.26 Demolición de placa en concreto e=0.30; incluye retiro de escombros M2 4.10

(2)

1.27 Demolición de columna para descubrir la varilla M3 0.36 1.28 Demolición de acabado de piso; incluye retiro de escombros M2 153.13 1.29 Demolición de guarda escobas cerámico h=0.10 m; incluye retiro de escombros ML 73.00 1.30 Demolición de enchapes de baños, patio y cocina; incluye retiro de escombros M2 152.33 1.31 Demolición de mesón en concreto e=0.07 m, localizado en la cocina piso 1°, incluye retiro de _escombros M2 2.18 1.32 Excavación manual M3 6.66 1.33 Relleno con material seleccionado de la misma excavación M3 4.66

2 ESTRUCTURA

2.1 Reforzamiento de columna sección 0.30X0.35 m, en concreto reforzado 3.000 PSI M3 2.24 2.2 Construcción de columneta sección 0.20X0.35 m, en concreto reforzado 3.000 PSI M3 0.70 2.3 Construcción de viga sección 0.30X0.30 m, en concreto reforzado 3.000 PSI M3 1.58 2.4 Vigueta sección 0.15X0.40 m en concreto reforzado 3.000 PSI M3 1.24 2.5 Construcción de placa en concreto reforzado 3.000 PSI, para tanques e=015 m M2 12.00 2.6 Construcción de viga canal en concreto reforzado 3.000 PSI, e=0.12 m y ancho 0.65 m. M3 1.17 2.7 Refuerzo en varilla corrugada No. 4 (D=1/2") KG 532.38 2.8 Refuerzo en varilla corrugada No. 3 (D=3/8") KG 597.00 2.9 Construcción de piso en concreto 2.500 PSI e=0.15 m M2 9.00

3 MAMPOSTERIA

3.1 Levante de muro en bloque e=0.15 m M2 58.36 3.2 Suministro e instalación de muro en superboard doble cara e=0.12 m; incluye para en los vanos, _{masilla y estuco} M2 8.00 3.3 Construcción de bordillo h=0.10 m, en concreto para ducha ML 4.05 3.4 Construcción de banca en concreto para ducha e=0.05 m M2 0.41 3.5 Construcción de dintel 2 varillas 1/2" ML 6.00 3.6 Construcción de caja de inspección de 60*60 cms UN 1.00 3.7 Caja eléctrica 30*40*50 cms UN 1.00

4 PAÑETE

4.1 Aplicación de pañete liso muro 1:4; incluye filos y dilataciones M2 170.25 4.2 Aplicación de pañete liso placa 1:4; incluye filos y dilataciones M2 30.40 4.3 Aplicación de pañete impermeabilizado 1:3 M2 28.00

5 PISOS

5.1 Alistado de piso e=0.04 m M2 171.42 5.2 Pendientado de piso impermeabilizado 1:3 e=0.04; incluye media caña M2 12.00 5.3 Suministro e instalación de piso en porcelanato 60X60 cm, tráfico pesado, brillante, color beige M2 52.00 5.4 Suministro e instalación de piso cerámico 28.6X57.5 cm acabado mate, antideslizante, Ref. _{Piedra francesa}_{color oxido marca Corona o similar para baños} M2 35.00 5.5 Suministro e instalación de piso cerámico de 33X33 cms similar al existente piso 2° M2 60.00 5.6 Suministro e instalación de piso en tablón en gres grafilado color rojo, formato 30*30 cms, para _{patio y anden} M2 26.00 5.7 Suministro e instalación de guarda escobas h=0.10 m en porcelanato; incluye tapa polvo ML 45.00 5.8 Suministro e instalación de guarda escobas h=0.10 m cerámico; incluye tapa polvo ML 55.00 5.9 Suministro e instalación de guarda escobas h=0.10 m en gres ML 26.00

(3)

6.1 Suministro e instalación de tableta cerámica 30X60 cms color blanco brillante Ref. Verona M2 115.00 6.2 Suministro e instalación de cristanac verde 30X30 cms ML 11.00 6.3 Suministro e instalación de wing en aluminio para remate de enchape ML 41.00

7 CUBIERTA

7.1 Suministro e instalación de cubierta en tejas termo-acústica perfil trapezoidal A 360 color verde _{marca Aljover o similar; incluye suministro e instalación de correa en madera 12X5 cms} M2 92.00 7.2 Suministro e instalación de cubierta teja traslucida ondulada en PVC Aljover o similar M2 8.00 7.3 Suministro e instalación de estructura para cubierta patio en perfil metálico negro ML 12.00 7.4 Suministro e instalación de canal desarrollo 60 cm ML 3.00 7.5 Suministro e instalación de flanche de 50 cms de ancho calibre 24 con acabado similar a la _cubierta ML 25.00 7.6 Suministro e instalación de bajante agua lluvias PVC 4" ML 54.00

8 CIELORASO

8.1 Reinstalación de cieloraso en PVC M2 90.00 8.2 Suministro e instalación de cieloraso en PVC; incluye instalación de entramado en madera M2 5.00 8.3 Suministro e instalación de estructura de soporte de cieloraso repisa en madera 10X5 cms X _{2.90 m - ordinario} ML 36.00

9 IMPERMEABILIZACIÓN

9.1 Aplicación de manto Impermeabilizante tipo fiber glas "FL 100" o similar para placa y viga canal; _{incluye remate y media caña} M2 32.95

10 ESTUCO Y PINTURA

10.1 Aplicación de estuco M2 134.78 10.2 Suministro y aplicación de pintura vinilo tipo 1 a tres manos sobre muros M2 366.96 10.3 Suministro y aplicación de pintura vinilo tipo 1 a tres manos sobre contraplaca M2 137.74 10.4 Suministro e instalación de pintura exterior tipo Koraza o similar. M2 140.00 10.5 Aplicación de pintura para superficie de puertas y closet en madera M2 28.74

11 INSTALACIÓN ELECTRICA

11.1 Suministro e instalación de salida para luminaria; incluye 4 metros de cableado en alambre de Cu No. 12 AWG, 4 metros de tubería tipo conduit ½, curva, caja, conectores, perforación

cieloraso falso, regata en muro y/o placa y resane UN 22.00 11.2 Suministro e instalación de salida para interruptor sencillo. Incluye interruptor sencillo referencia Luminex, línea Kora o similar, 4 metros de cableado en alambre de Cu No. 12 AWG, 4 metros de

tubería tipo conduit ½, curva, caja, conectores, regata y resanes. UN 7.00 11.3 Suministro e instalación de salida para interruptor doble. Incluye interruptor doble referencia Luminex, línea Kora o similar, 4 metros de cableado en alambre de Cu No. 12 AWG, 4 metros de

tubería tipo conduit ½, curva, caja, conectores, regata y resanes. UN 5.00 11.4 Suministro e instalación de salida para interruptor triple. Incluye interruptor triple referencia Luminex, línea Kora o similar, 4 metros de cableado en alambre de Cu No. 12 AWG, 4 metros de

tubería tipo conduit ½, curva, conectores, regata y resanes. UN 2.00 11.5 Suministro e instalación de salida para tomacorriente normal. Incluye toma doble normal con polo a tierra tipo Levitón, tapa y 4 metros de cableado en cable trenzado 7 hilos de cobre THWN 3#12

AWG, regata y tubo PVC de 1/2", tornillos y resanes. UN 17.00 11.6 Suministro e instalación de salida para tomacorriente 220 V. Incluye toma con polo a tierra tipo Levitón, tapa y 10 metros de cableado en cable 7 hilos de cobre THWN #10 AWG, regata y tubo

PVC de 1/2", tornillos y resanes. UN 1.00 11.7 Suministro e instalación de lámpara hermética de 2x32 W de sobreponer, difusores prismático en _{policarbonato, gancho de fijación y balasto electronico integrado} UN 2.00 11.8 Suministro e instalación de lámpara 2X39 watt UN 3.00

(4)

11.9

Suministro e instalación de lámpara fluorescente 60x60 cms, especular de 4x17W de incrustar, rejilla de difusión lumínica de 12 celdas fabricada en aluminio anodizado de alto coeficiente especular y baja iridiscencia. Incluye los tubos T-8, cableado para salida de alumbrado en alambre de cobre THWN #12 AWG hasta el interruptor, tornillos, fijación y resanes.

UN 8.00

11.10 Suministro e instalación de lámpara de incrustar tipo bala, compacto 2x26W ref.: Dulux _{Profesional Marca High Lights o similar} UN 13.00 11.11 Suministro e instalación de lámpara cuadrada de sobreponer, compacto 2x25W. UN 2.00 11.12 Desconexión y reinstalación de tablero de transferencia planta eléctrica; incluye suministro e _{instalación de 30 de cable}_{THWN/THHN 1/0.} UN 1.00 11.13 Desconexión y reinstalación de acometida eléctrica medidor a tablero eléctrico de 24 circuitos, _{cableado #8 conducido a través de canalización subterránea por piso con ducto PVC.} ML 10.00 11.14 Desconexión y reinstalación de acometida eléctrica medidor a tablero eléctrico IN/OUT 10 Kva 208/120 VAC, cableado #8 conducido a través de canalización subterránea por piso con ducto

PVC. ML 20.00

11.15 Desconexión y reinstalación de acometida eléctrica medidor a planta eléctrica, cableado 1/0conducido a través de canalización subterránea por piso con ducto PVC. Según Norma Empresa

de Energía del Pacífico S.A. - E.S.P. ML 14.00 11.16 Desconexión y reinstalación acometida planta eléctrica a tablero de transferencia automática; cableado 1/0 conducido a través de canalización subterránea por piso con ducto PVC. Según

Norma Empresa de Energía del Pacífico S.A. - E.S.P. ML 14.00 11.17 Desconexión y reinstalación de tablero eléctrico de 12 circuitos; incluye suministro e instalación _{de 50 metros cable #8 AWG.} UN 2.00 11.18 Desconexión y reinstalación de medidores eléctricos (Normal, DPS normal, UPS y DPS de UPS); _{incluye suministro e instalación de 80 cable THWN #10 AWG.} UN 3.00 11.19 Desconexión y reinstalación de tablero eléctrico IN/OUT 10 Kva 208/120 VAC; incluye suministro _{e instalación de 40 metros de cable #8 AWG.} UN 1.00 11.20 Desconexión y reinstalación de UPS 3.5 Kva; incluye suministro e instalación de 50 metros de _{cable #10 AWG} UN 1.00 11.21 Desconexión y reinstalación de tablero eléctrico de aires acondicionados; incluye suministro e _{instalación 20 metros de cable #8} UN 1.00 11.22 Desconexión y reinstalación de Rack metálico de h=2.10 (1.03*0.61 m); incluye reinstalación de fibra óptica, model de canal, router, UPS 5 Kva, Patch panel 24 puertos, servidor y switch 24

puertos. UN 1.00

11.23 Suministro e instalación de tablero eléctrico bifásico de 24 circuitos con puerta referencia luminex o similar; incluye suministro e instalación de 10 metros de cable #8 y 10 metros de tubería PVC

1" conduit UN 1.00

11.24 Reinstalación de aire acondicionado mini split 24.000 BTU UN 3.00 11.25 Reinstalación de aire acondicionado mini split 12.000 BTU UN 3.00 11.26 Suministro e instalación de unidad de ventilación centrífuga, modelo CSP-A2150 1 UN 1.00 11.27 Suministro e instalación de contactor para conexión planta eléctrica y ventilador centrifugo UN 1.00 11.28 Suministro e instalación de canaleta plástica de 100X45 mm con división, con troqueles para puntos eléctricos, de voz y datos en cada puesto de trabajo; incluye codos y elementos de

fijación. ML 30.00

11.29 Suministro e instalación de salida para tomacorriente regulada. Incluye toma doble regulada con polo a tierra tipo Levitón, tapa y el cableado en cable trenzado 7 hilos de cobre THWN 3#12

AWG, regata y tubo PVC de 1/2", tornillos y resanes. UN 7.00 11.30 Suministro e instalación de salida para Voz/Datos, incluye toma doble Jack RJ-45, patch cord categoría 6A / 4 pares de 3 metros. NOTA: El Canal completo deberá ser unimarca y de

categoría 6. UN 9.00

11.31 Suministro e instalación de cableado por canaletas y ductos de los circuitos de tomas de voltaje regulado, en cable trenzado, 7 hilos THHN/THWN 90°C No. 3x12 AWG. Los circuitos de tomas

llevaran el conductor de continuidad en alambre desnudo de cobre No. 14 AWG. ML 144.00 11.32 Suministro e instalación de cableado por canaletas y ductos de los circuitos de tomas de voltaje normal, en cable trenzado, 7 hilos THHN/THWN 90°C No. 3x12 AWG. Los circuitos de tomas

llevaran el conductor de continuidad en alambre desnudo de cobre No. 14 AWG. ML 216.00 11.33 Suministro e instalación de cable THWN #10 AWG ML 50.00

(5)

11.34 Suministro e instalación de cable THWN #8 AWG ML 120.00 11.35 Suministro e instalación de cable THWN/THHN 1/0 sobre tubería PVC ML 10.00 11.36 Suministro e instalación de tubería conduit PVC para instalaciones eléctricas PVCØ2", Incluye cajas de paso, accesorios, uniones, curvas, conectores, terminales, limpiador y pegante,

regateada y resanes. ML 15.00 11.37 Suministro e instalación de tubería conduit PVC para instalaciones eléctricas PVCØ1", Incluye cajas de paso, accesorios, uniones, curvas, conectores, terminales, limpiador y pegante,

regateada y resanes. ML 10.00 11.38 Suministro e instalación de cable dúplex apantallado 2x14 AWG ML 6.00 11.39 Suministro e instalación de cableado de puntos para puntos Voz y Datos, en cable F/UTP de 4 _{pares categoría 6A.} ML 90.00 11.40 Desconexión y reinstalación de cámara UN 1.00 11.41 Suministro e instalación de salida y entrada para TV UN 2.00 11.42 Suministro e instalación de cable coaxial ML 50.00 11.43 Reinstalación de lámparas UN 5.00

12 INSTALACIÓN HIDRO-SANITARIA

12.1 Suministro e instalación de punto agua fría tubería hidráulica presión PVC 1/2"; incluye _{accesorios para su correcta instalación.} UN 11.00 12.2 Suministro e instalación de punto sanitario PVC 4" UN 4.00 12.3 Suministro e instalación de punto sanitario PVC 3" UN 8.00 12.4 Suministro e instalación de punto sanitario PVC 2" UN 6.00 12.5 Suministro e instalación de red de suministro en tubería a presión PVC 1/2"; incluye accesorios _{para su correcta instalación.} ML 37.00 12.6 Suministro e instalación de red de suministro en tubería a presión PVC 1"; incluye accesorios _{para su correcta instalación.} ML 10.00 12.7 Suministro e instalación de red desagüe en tubería sanitaria PVC 4", incluye accesorios para su _{correcta instalación.} ML 10.00 12.8 Suministro e instalación de red desagüe en tubería sanitaria PVC 3", incluye accesorios para su _{correcta instalación.} ML 29.00 12.9 Suministro e instalación de red desagüe en tubería sanitaria PVC 2", incluye accesorios para su _{correcta instalación.} ML 10.00 12.10 Suministro e instalación de bajante aguas negras PVC 3" ML 3.00 12.11 Suministro e instalación de aparato sanitario de doble descarga UN 6.00 12.12 Suministro e instalación de lavamanos de colgar con semipedestal; incluye llave con sistema _{push antivandalico} UN 4.00 12.13 Orinal mediano de colgar, color blanco, orificio de conexión línea Santafé o similar, desagüe en _{P, grifería tipo Push} UN 1.00 12.14 Suministro e instalación de regadera para ducha; incluye mezclador UN 5.00 12.15 Suministro e instalación de registro de paso 3/4"; incluye tapa UN 6.00 12.16 Suministro e instalación de rejillas metálica 3*2 con sosco UN 8.00 12.17 Rejilla para sifón 4" tipo cúpula para drenaje de terraza y viga canal. UN 6.00 12.18 Reinstalación de tanque plástico de 1.000 litros; incluye conexión de accesorios para su correcto _{funcionamiento} UN 2.00 12.19 Suministro e instalación de juego de incrustar con 5 piezas (Papelera, toalleros, gancho y _{jaboneras en porcelana)} UN 5.00

13 CARPINTERIA EN MADERA

13.1 Suministro e instalación de puerta en madera entamborada de 0.90X2.10; incluye marco y _cerradura UN 1.00 13.2 Suministro e instalación de puerta en madera entamborada de 0.70X2.10; incluye marco y _cerradura UN 2.00

(6)

13.3 Suministro e instalación de mueble para cocineta de 0.88X2.20 m y gabinete de 0.45X2.20 m; incluye mesón en granito Jaspe con salpicadero, grifería mono control y lavaplatos en acero

inoxidable UN 1.00

13.4 Suministro e instalación de superficie de trabajo para impresoras en aglomerado 30 mm, formica _{y canto similar a la existente en puesto de atención; incluye 2 base metálica} M2 1.02

13.5

Suministro e instalación de puesto de trabajo superficie aglomerado 30 mm y formica de 1.20 x 0.75 m con un panel entamborado a media altura metálico e =7 cms de ancho=1.00 metro y alto=91 cmsy vidrio templado 6 mm, instalado en la parte superior del panel de ancho=90 cms y alto=37 cms; similar a los puestos existente.

UN 1.00 13.6 Reinstalación de puerta en madera entamborada y marco UN 6.00 13.7 Reinstalación de puestos de trabajo de 1.20 m, incluye panel mixto a media altura UN 4.00

14 CARPINTERIA METALICA

14.1 Suministro e instalación de puerta de 2.00X2.30 m doble hoja batiente en vidrio templado 10 mm; incluye samblasting o cenefa 2.00X0.61 m, brazo hidráulico, manija tipo barra, herrajes y

cerradura en acero inoxidable. UN 1.00 14.2 Suministro e instalación de puerta de 1.80X2.05 m doble con una hoja corrediza y la otra hoja fija en vidrio templado 10 mm; incluye samblasting o cenefa 2.00X0.61 m, manija tipo barra, herrajes

y cerradura en acero inoxidable. UN 1.00 14.3 Suministro e instalación de ventana 2.50X1.30 m en vidrio templado de 10 mm; incluye _{samblasting o cenefa Institucional de 2.00X0.61 m} UN 1.00 14.4 Suministro e instalación de ventana en aluminio de 2.30X1.30 m UN 2.00 14.5 Suministro e instalación de ventana en aluminio de 2.00X1.30 m UN 1.00 14.6 Suministro e instalación de ventana en aluminio de 0.80X1.30 m UN 1.00 14.7 Suministro e instalación de ventana en aluminio 0.40 X 1.00 m; incluye vidrio 5 mm UN 1.00 14.8 Suministro e instalación de ventana en aluminio 0.70 X 1.00 m; incluye vidrio 5 mm UN 1.00 14.9 Reinstalación de ventana de 1.20X1.20 m UN 1.00 14.10 Suministro e instalación de división para ducha acrílica y estructura en aluminio M2 3.51 14.11 Suministro e instalación de puerta 0.90X2.05 m en vidrio 5 mm estructura en aluminio; incluye _{marco, manija y cerradura} UN 1.00 14.12 Suministro e instalación de puerta 0.80X2.05 m en vidrio 5 mm estructura en aluminio; incluye _{marco, manija y cerradura} UN 2.00 14.13 Suministro e instalación de puerta 0.90X2.05 m, entamborada en lámina cold rolled cal. 18 para _{STM y cuarto de cableado; incluye ventanilla en vidrio laminado 8 mm de 30X50 cms} UN 2.00 14.14 Suministro e instalación de baranda h=0.10 m, tramo de escalera piso 2° y 3° ML 8.00 14.15 Suministro e instalación de reja en varilla cuadrada de 1/2" en sala transitoria; incluye _{anticorrosivo y pintura esmalte} M2 3.40 14.16 Suministro e instalación de ducto galvanizado 60X60 cms de ventilación de planta eléctrica; _{incluye una curva} ML 7.00 14.17 Suministro e instalación de exclusa 0.90X0.90 m, metálica de salida a terraza para _{mantenimiento de equipos.} UN 1.00 14.18 Suministro e instalación de barra de apoyo en acero inoxidable satinado para baño de personas _{con movilidad reducida} UN 2.00

15 VARIAS

15.1 Suministro e instalación de espejos cristal biselados de 5 mm M2 1.68 15.2 Aseo en áreas intervenidas M2 232.00

COSTOS DIRECTOS

COSTOS INDIRECTOS

(7)

Imprevistos %

Utilidad %

IVA 16% sobre la utilidad 16%

VALOR TOTAL

3. ESPECIFICACIONES TECNICAS DE LA OBRA:

Las presentes especificaciones técnicas, corresponden al desarrollo de la obra de adecuación del Puesto de Control Migratorio Maritimo de Buenaventura. En estas se encuentran las características básicas, procedimientos, materiales de todos los ítems que se deben ejecutar.

3.1. NORMAS GENERALES DE CONSTRUCCIÓN

La omisión de descripciones detalladas de procedimiento de construcción en muchas de las especificaciones, refleja la suposición básica que el Contratista conoce las prácticas de construcción y por tanto no lo exime de su responsabilidad en cuanto a la calidad de la obra.

1. Las cantidades de obra y especificaciones se complementan entre sí y tienen por objeto explicar las condiciones y características generales constructivas relacionadas con el empleo de materiales, pero en ningún caso constituyen un manual de construcción.

2. Se entiende que el contratista ya sea persona natural o jurídica este último a través de su representante legal, es un profesional idóneo en el campo de la construcción siendo Arquitecto o Ingeniero Civil, por lo que los errores u omisiones que se presenten en las especificaciones y/o cantidades de obra, serán corregidos bajo el visto bueno del supervisor del contrato sin que estos den paso a posteriores reclamaciones. 3. Previa iniciación del contrato y con el propósito de que se conozcan las condiciones en que se va a ejecutar la obra, se propone como requisito

indispensable que el contratista practique una detenida visita al sitio donde se desarrollarán las obras y tomen nota de detalles en sitio; ubicación de la población, accesos, disponibilidad de materiales, mano de obra, y en general analicen todos los factores que contribuyan a la buena ejecución de las obras en cuanto a su calidad, seguridad, economía, buena presentación y desarrollo.

4. Es obligación del contratista verificar antes de iniciar el contrato si existen diferencias entre las cantidades de obra y especificaciones técnicas contenidas en el pliego de condiciones y las condiciones del sitio donde se llevaran a cabo los trabajos objeto del presente proceso, además es su deber consultar oportunamente, por escrito cualquier cambio o modificación en la ejecución de los trabajos y únicamente podrán ejecutarse después de haber sido aprobadas por el supervisor del contrato, en caso contrario serán por cuenta y riesgo del contratista.

5. El contratista velará porque todas las órdenes le sean impartidas por escrito, mediante comunicaciones oficiales. Allí se consignarán las observaciones, insinuaciones y demás hechos que tengan que ver con el desarrollo normal de la obra.

6. El contratista deberá aportar todas las herramientas, implementos mecánicos y de transporte vertical y horizontal necesarios para la correcta ejecución de la obra y deberá ser tomado desde el punto en la visita de obra.

7. Los elementos y materiales que se utilicen en la obra deberán ser previamente aprobados por el supervisor del contrato mediante la presentación de muestras con la debida anticipación, el supervisor del contrato podrá ordenar por cuenta del Contratista los ensayos necesarios para comprobar que éstos se ajustan a las especificaciones.

8. Es de absoluta responsabilidad y costo para el contratista, la construcción del campamento, cerramiento y demás espacios requeridos por el contratista para el almacenamiento y seguridad de materiales, herramientas y dotación del personal. Cuya localización debe ser aprobada por el supervisor del contrato.

9. Tan pronto se hayan terminado las obras y antes de que se efectúe la liquidación final del Contrato, el contratista deberá por su cuenta y riesgo, retirar materiales y sobrantes así como el campamento y cerramientos, dejando las zonas intervenidas completamente limpias.

10. El Contratista se responsabilizará por la protección y conservación de las obras hasta la entrega y recibo en forma definitiva por el supervisor del contrato. La reparación de daños, si los hubiera, correrá por cuenta del Contratista y se hará a satisfacción de la supervisión.

11. Los precios unitarios deben incluir el costo del suministro e instalación de los materiales, mano de obra, herramientas, equipos, transporte, control de calidad y demás elementos y gastos inherentes para el cumplimiento satisfactorio del Contrato.

12. Cuando por descuido, imprevisión, negligencia, o causas imputables al Contratista ocurriesen daños a terceros, éste será el directo responsable de ellos.

13. En la construcción y acabados de las obras, el Contratista utilizará materiales de primera calidad y mano de obra altamente calificada. El supervisor del contrato, rechazará cualquier trabajo que a su juicio no cumpla con las normas dadas en estas especificaciones.

14. Para minimizar riesgos ocasionados por accidentes, el contratista deberá ejecutar las actividades de obra en altura con personal certificado. 15. Serán por cuenta del contratista el uso obligatorio y el suministro de elementos de seguridad para su personal como cascos, guantes, anteojos,

calzado, cinturones y cualquier otro elemento necesario que el supervisor del contrato exija. Mantendrá en la obra elementos para prestar primeros auxilios, mínimo un extintor contra incendios que cumpla con las recomendaciones para tal fin y cumplirá con todas las normas referentes a seguridad laboral que contempla la Ley colombiana.

16. Será condición para el ingreso de personal registrarse en el libro de control y el porte obligatorio de ficha que le será suministrado por parte de la entidad.

17. Donde se estipule, bien sea en las cantidades de obra o en las especificaciones técnicas, marca o nombre de fábricas o fabricantes, se debe entender que tal mención, se hace como referencia para fijar la calidad del material deseado. El contratista puede presentar el nombre de otros productos para la aprobación del supervisor de contrato, siempre y cuando sean de igual o mejor calidad a juicio de estos y cumplan con todas las normas establecidas en estas especificaciones, sin implicar esto en variación de precios unitarios.

18. Harán parte de estas especificaciones las normas para construcción dadas por el Decreto Ley 400/98, Decreto 926 de 2010, Código Colombiano de Construcciones Sismo Resistentes – NSR-10, Reglamento Colombiano de Instalaciones eléctricas – RETIE, las normas de las Empresas de Servicios Públicos de la Localidad, en sus respectivos ramos, así como también las recomendaciones de los fabricantes para la colocación y utilización de sus productos.

(8)

19. Para la iniciación de cualquier actividad el Contratista deberá realizar muestras indicando claramente el proceso constructivo para obtener el visto bueno del supervisor de contrato.

20. Las demoliciones se ejecutarán de acuerdo con las normas de seguridad, tomando las precauciones necesarias para evitar accidentes de los trabajadores o terceras personas, y daños a las obras que se construyen o a propiedades vecinas. Además cumplir en su totalidad con LAS NORMAS DE SEGURIDAD E HIGIENE Y PROTECCIÓN DEL MEDIO AMBIENTE, establecidas por el Ministerio del Medio Ambiente o la entidad competente sobre la disposición final de los escombros.

3.2. ESPECIFICACIONES TECNICAS DESCRIPCIÓN DE LA ACTIVIDAD

1. PRELIMINARES

Este capítulo se refiere a las obras de demolición, desmonte, retiro, etc., indicadas en los ítems correspondientes, los escombros y material resultante de dichas actividades deberán ser retirados por el Contratista a la mayor brevedad posible previa autorización del supervisor de Contrato. Igualmente la entidad se reserva el derecho de propiedad sobre los materiales de valor resultantes de la ejecución de estas actividades y podrá exigir al contratista su reutilización. Los materiales y elementos aprovechables, a criterio del supervisor, deberán retirarse o desmontarse con especial cuidado para evitar daños que impidan su reutilización. Las demoliciones y el retiro de los escombros, se realizaran de acuerdo con las normas de seguridad vigentes, tomando las precauciones necesarias para evitar accidentes de los trabajadores o terceras personas, afectar las áreas del edificio que sean o no intervenidas o propiedades vecinas.

1.1. Instalación red provisional eléctrica regulada: Para ejecución de la actividad el contratista ubicará la UPS 3.5 Kva en el piso 2° y la conectará a una

toma normal 110 V, armará 4 extensiones eléctrica que irán conectadas de la UPS a los equipos de cómputo y desde la UPS a los equipos del canal de comunicaciones; incluye 6 tomacorrientes y 50 metros de cable trenzado 3X12 AWG.

Medida y forma de pago: La medida será por UNIDAD y la forma de pago la acordada en el contrato.

1.2. Instalación red provisional de datos: El contratista suministrará e instalará switch de 8 puertos en el piso 2° y patch cord con cable categoría 6 del

canal de comunicaciones al switch y del switch al servidor y los equipos de cómputo; incluye 50 metros de cable UTP categoría 6; distribuidos en 7 patch cord.

1.3. Desmontes aparatos sanitarios (Sanitario, lavamanos, lavaplatos); incluye retiro de escombros y sellamiento de punto. Se consideran bajo este ítem

los trabajos necesarios para desmontar, almacenar y retirar de las zonas sometidas a adecuación, los aparatos sanitarios (sanitario, lavamanos y lavaplatos) incluyendo sus griferías, accesorios, tuberías de conexión hidráulica y de desagüe. Dependiendo del estado y de la naturaleza de los elementos a desmontar se establecerá el plan de trabajo, los medios a utilizar, el destino y localización de los mismos; así como la metodología de la entrega.

Las salidas hidráulicas y sanitarias, deberán ser selladas con un tapón en PVC o HG (con el diámetro correspondiente) según se requiera. Las salidas sanitarias o de desagüe que serán reutilizadas se deberán sellar con un taco de papel y mortero, con el fin de evitar que sean obstruidas.

1.4. Desmonte de unidad manejadora aire acondicionado: Se consideran bajo este ítem los trabajos necesarios para desmontar la manejadora, ductería,

tubería, desconexión de cableado eléctrico y desmonte de soportes de aire acondicionado; equipos localizados en las áreas que serán intervenidas. En el desarrollo de esta actividad se deberá hacer una inspección previa, cuantificando los equipos manejadoras, los ductos y tuberías. Los elementos desmontados serán entregados a la coordinación del puesto de control y almacenado; ya que serán nuevamente reinstalados en los espacios adecuados y señalados por el supervisor del contrato. El desmonte se ejecutará teniendo especial cuidado de no afectar los equipos, los muros, placa y demás zonas contiguas a las áreas intervenidas. Por tal razón, el contratista deberá contar con la herramienta adecuada para este tipo de labor. Medida y forma de pago: La medida será por UNIDAD y la forma de pago la acordada en el contrato.

1.5. Desmonte unidad condensadora aire acondicionado: Se consideran bajo este ítem los trabajos necesarios para desmontar la condensadora,

ductería, tubería, desconexión de cableado eléctrico y desmonte de estructura metálica de soporte de aire acondicionado; equipos localizados sobre la cubierta del patio.

En el desarrollo de esta actividad se deberá hacer una inspección previa, cuantificando los equipos condensadoras, los ductos y tuberías. Los elementos desmontados serán entregados a la coordinación del puesto de control y almacenado; ya que serán nuevamente reinstalados en la placa de tanques. El desmonte se ejecutará teniendo especial cuidado de no afectar los equipos, los muros, cubiertas y demás zonas contiguas a las áreas intervenidas. Por tal razón, el contratista deberá contar con la herramienta adecuada para este tipo de labor.

1.6. Desmonte de puertas en madera y aluminio; incluye desmonte de marcos y retiro de escombros. Para la ejecución de los trabajos de adecuación es

(9)

desatornillando las bisagras del marco para que este quede libre y se pueda proceder a demoler el área en que se encuentran empotrados los anclajes o chazos a la mampostería, teniendo especial cuidado de demoler solo el área necesaria del muro y en causar el menor daño posible a los elementos desmontados, debido a que algunos serán reinstalados. En los casos en que no existan dinteles sobre los vanos, estos serán apuntalados para evitar posibles accidentes por desplomes de muros.

1.7. Desmonte ventanas metálicas; incluye retiro de escombros. Se refiere éste ítem a la ejecución de los trabajos necesarios para el desmonte de las

ventanas existente en los espacios indicados en el plano arquitectónico, se deberá contar con todas las medidas necesarias para garantizar la seguridad de los usuarios y funcionarios de la Entidad tales como señalización, cintas de seguridad y postes de seguridad.

El desmonte se hará con el mayor cuidado utilizando la herramienta adecuada para este tipo de labor. Los elementos servibles serán entregados a la coordinación del puesto de control, en el sitio o bodega que se determine; El contratista será responsable por la vigilancia y el buen estado de los elementos que estén bajo su custodia, los elementos inservibles o que a juicio de la Entidad no se requieran serán retirados por el contratista y trasladados a un sitio apropiado y permitido por las autoridades municipales.

1.8. Desmonte puestos de trabajo; incluye traslado y armado provisional en el piso 2°. Se efectuará el desmonte y retiro de todos los puestos de trabajos

localizado en la zona a intervenir del piso 1°; previa instrucción del supervisor del contrato, incluyendo accesorios, paneles, cajonera, canaletas, retiro de cableado, retiro de sobrantes y traslado e instalación provisional en el piso 2° de la edificación en el lugar indicado por el supervisor. En el desmonte se emplearán las herramientas adecuadas que eviten la rotura, ralladura o avería de los puestos de trabajo, ya que cualquier daño ocasionado será responsable el contratista y el costo de reparación o cambio lo deberá asumir completamente.

En el desarrollo de la actividad, el contratista retirara de los paneles el cableado que se encuentra en su interior (si es eléctrico debe estar sin energía, si es UTP debe estar desconectado del switch) a continuación se destornillarán los tornillos de los chazos con los que se está sujetando, el ítem incluirá el desmonte de cableado, identificación y organización de UTP y THW.

1.9. Desmonte de cubierta en teja y canaleta de asbesto cemento: Esta actividad se refiere al desmonte de la cubierta de la edificación conformada por

tejas y canaleta de asbesto cemento. Los trabajos de desmonte se ejecutaran teniendo especial cuidado de no afectar la estructura de la edificación, acabados, mobiliarios ni edificaciones vecinas; de igual forma el contratista debe tener las precauciones necesarias, hacer uso de elementos de seguridad industrial y ejecutar la actividad con personal calificado y certificado en altura. La actividad incluye el retiro de escombros; para lo cual el contratista debe asegurarse de que existe el permiso de las autoridades locales para adelantar el retiro y traslado.

Medida y forma de pago: La medida será por M2 (metro cuadrado) y la forma de pago la acordada en el contrato.

1.10. Desmonte de canal galvanizada; incluye retiro de escombros. Se desmotará las canales en lámina que se encuentran en mal estado, cuyo desagüe

de aguas lluvias será remplazado por viga canal en concreto; el contratista procederá a soltar las canales de los ganchos que las soportan y se bajarán con manilas, almacenándolas en el sitio señalado por la coordinación del puesto de control. En el desarrollo de la actividad se utilizara elementos de seguridad requeridos, herramientas menores como alicates, pulidor, manilas, poleas, pluma y andamios y las canales deterioradas serán retiradas por el contratista a un sitio autorizado por la autoridades municipales.

Medida y forma de pago: La medida será por ML (metro lineal) y la forma de pago la acordada en el contrato.

1.11. Retiro de tanques plásticos y en fibra-cemento; incluye retiro de escombros. Se desmontarán los tanques de almacenamiento de agua localizados

en el costado posterior de la cubierta, sobre los baños del alojamiento del piso 3°. Previamente al desarrollo de la actividad se debe desocupar los tanques, cerrar los registros, desconectar la red de distribución. El desmonte se debe ejecutar teniendo cuidado de no dañar los tanques plásticos que serán reinstalados, y se deberá utilizar los elementos de seguridad requeridos, herramienta menor, poleas y andamios.

1.12. Desmonte de cieloraso en PVC; incluye traslado a bodega de almacén. Este ítem se refiere al desmonte de cieloraso en material PVC y su estructura

de soporte localizado en el piso 3° de la edificación; previamente el contratista deberá desconectar las lámparas, trasladar el material desmontado a la bodega señalada por la coordinación del puesto de control. El desmonte se realizará teniendo especial cuidado de no dañar el material del cieloraso porque será nuevamente instalado.

1.13. Desmonte de closet en madera: Este ítem comprende el desmonte de closet en madera localizado en las alcobas del piso 3°, la actividad se debe

hacer con especial cuidado de no dañar los elementos que componen el closet, ya que será reinstalado en el sitio señalado por el supervisor. El contratista mediante acta entregará el closet a la coordinación del puesto de control y lo trasladará a bodega de almacén.

1.14. Desmonte de lámparas; incluye desconexión eléctrica, organización de cable y retiro a bodega de almacén. Esta actividad comprende el desmonte de

(10)

elementos que puedan ser reutilizados y almacenarlos en un lugar donde no vayan a sufrir daño. Este ítem incluye el costo de acarreo internos dentro de la obra como hacia el exterior de los elementos a almacenar y los de desechar como los tubos y balastros averiados.

1.15. Desmonte canaleta plástica; incluye organización de cableado y retiro de escombros. Se efectuará el desmonte y retiro de las canaletas del cableado

estructurado y eléctrico en las áreas señalada por la supervisión, para efectuar el desmonte se emplearán las herramientas adecuadas y el retiro de las canaletas se debe hacer soltando las tapa, el cableado que se encuentra en su interior (si es eléctrico debe estar sin energía, si es UTP debe estar desconectado del Switch) a continuación se destornillarán los tornillos de los chazos con los que se está sujetando la canaleta a la pared, el ítem incluirá el desmonte de cableado, identificación y organización de UTP y THW, de tomas eléctricas, voz/datos, con la canaleta reutilizable. El contratista entregará oficialmente todos los elementos desmontados reutilizable a la supervisión y los elementos dañados o averiados serán retirados como escombros.

1.16. Desmonte de tubería 1" EMT: Esta actividad comprende el desmonte de tubería EMT aérea, localizada en la zona a intervenir, porque el cableado

que contiene será conducido a través de ducto PVC subterráneo; en el desmonte de la tubería se emplearán las herramientas adecuadas. La actividad incluye organización del cableado eléctrico y retiro de escombros

1.17. Desmonte de tubería 1" PVC: Esta actividad comprende el desmonte de tubería en PVC 1” aérea, localizada en la zona a intervenir, debido a que el

cableado que contiene será conducido a través de ducto PVC subterráneo; en el desmonte de la tubería se emplearán las herramientas adecuadas. La actividad incluye organización del cableado eléctrico y retiro de escombros

1.18. Desmonte de tablero eléctrico de 24 circuitos ubicado en el piso 2° de la edificación: incluye desconexión de interruptores y su almacenamiento

en la bodega dispuesta por la Entidad. Este ítem comprende el desmonte total del tablero de circuitos existente en el muro posterior que será demolido del piso 2° de la edificación. Durante este proceso de desmonte, deberán inventariarse y mantenerse almacenados en un sitio apropiado para permitir la seguridad de todos aquellos materiales componentes que puedan sufrir daños o deterioros por la intemperie, o por efectos de demoliciones y construcciones; para que puedan ser reutilizados en su momento y nuevamente instalado en el sitio que se defina en estas especificaciones, planos o de acuerdo con lo ordenado por la supervisión.

1.19. Desmonte y reinstalación de fibra acústica del cuarto planta eléctrica: Este ítem se refiere al desmonte y reinstalación de la fibra acústica

localizada en el techo del cuarto de la planta eléctrica; el contratista tendrá que desmontar la fibra antes de demoler la placa para instalación del ducto de ventilación. La actividad se realizará teniendo especial cuidado de o dañar el material y los accesorios de soportes, ya que el contratista instalará nuevamente la fibra garantizando su correcto funcionamiento en la mitigación del ruido producido por la planta eléctrica.

1.20. Desmonte muro en dry wall; incluye desmonte de una rejilla, desconexión eléctrica, organización de cable eléctrico y retiro de escombros. Este ítem

aplica para el desmonte de muro de doble cara en dry Wall, localizado en el cuarto de cableado, división cocineta –comedor del piso 1° de la edificación; incluye el retiro de perfiles metálicos, rejilla de ventilación, desconexión eléctrica, organización de cable eléctrico y retiro de escombros. Medida y forma de pago: La medida será por M2 (metro cuadrado) y la forma de pago la acordada en el contrato.

1.21. Desmonte de gabinete de mueble de cocina: Comprende el desmonte de muebles o gabinetes localizados en la cocineta del piso 1° de la

edificación. Los elementos desmontados serán entregado a la coordinación del puesto de control y almacenados en el lugar señalado por la supervisión. La actividad se ejecutará con la herramienta adecuada y teniendo cuidado de no dañar los muebles.

1.22. Desmonte de ducto ventilación 60X60 cms; incluye retiro a bodega de almacén. Comprende el desmonte de ducto de ventilación del cuarto acústico

de la planta eléctrica de 60X60 cms, localizado debajo del mueble de la cocineta en el piso 1° de la edificación. La actividad debe ser ejecutada con especial cuidado de no dañar el elemento ya que será nuevamente instalado. El ítem incluye el retiro a bodega de almacén señalada por la coordinación del puesto de control.

Medida y forma de pago: La medida será por metro lineal (ML) y la forma de pago la acordada en el contrato.

1.23. Desmonte de antena metálica; Este ítem comprende el retiro de la antena metálica de radio localizada el área a intervenir del patio; se debe ejecutar

el desmonte por secciones teniendo especial cuidado de no dañar o averiar los elementos, cubierta, muro y edificaciones vecinas. La actividad debe realizarse con personal idóneo, certificado para trabajo en altura y con las herramientas adecuadas. El ítem incluye retiro al lugar donde indique la coordinación del puesto de control o el supervisor del contrato.

(11)

1.24. Demolición de muros e=015 m: Este ítem se refiere a la demolición de muros en ladrillos o bloques y evacuación de escombros de los muros que se

encuentran en las áreas intervenidas; el Contratista demolerá los muros señalados por el supervisor según diseño arquitectónico realizado para el espacio. Para la ejecución de este se deberá realizar de manera manual mediante el uso de macetas y herramienta menor, evitando desplomes sin afectar las áreas del edificio que no serán intervenidas y cuidando especialmente que el retiro de escombros sea efectuado con las debidas medidas de seguridad. El ítem incluye desconexión eléctrica, retiro cable eléctrico, tubería, interruptor y/o tomacorriente y retiro de escombros.

Medida y forma de pago: La medida será por M2 (metro cuadrado) y la forma de pago la acordada en el contrato

1.25. Demolición de piso en concreto e=0.15 m: Esta actividad hace referencia a la demolición del piso en concreto en las áreas que serán intervenidas.

El contratista tendrá especial cuidado de no afectar los elementos estructurales del edificio, causar daños a funcionarios y visitantes; para lo cual aplicara las medidas de seguridad industrial pertinentes. Esta actividad incluye el retiro de escombros.

1.26. Demolición de placa en concreto e=0.30: Corresponde este ítem a la demolición de la placa de entrepiso existente en la zona a intervenir, para

anclar las columnetas de confinamiento y pasar ducto de ventilación de la planta eléctrica hasta la cubierta, este actividad se deberá realizar de manera manual mediante el uso de macetas, herramienta menor y con los elementos de seguridad industrial requeridos para este tipo de labor. El ítem incluye retiro de escombros resultantes de estas demoliciones, se deberán retirar cada día de las zonas de circulación. Bajo ningún motivo, se podrán dejar en forma definitiva los escombros resultantes. Se podrán almacenar en forma parcial y temporal, hasta completar viajes.

1.27. Demolición de columna para descubrir la varilla: Esta actividad comprende la demolición de las columnas en concreto para descubrir el refuerzo

que permitirá la prolongación de las columnas hasta la placa de tanques. El desarrollo de la actividad debe ajustarse a la programación de obra que se someterá a la aprobación del supervisor. Antes de iniciar los trabajos, deben implementarse las medidas de seguridad necesarias para evitar daños a la edificación, a edificaciones aledañas y accidentes. De igual, forma el contratista debe tenerse en cuenta el grado de estabilidad de cada elemento a demoler con el fin de evitar desplome.

Medida y forma de pago: La medida será por M3 (metro cubico) y la forma de pago la acordada en el contrato

1.28. Demolición de acabado de piso: Este ítem hace referencia a la demolición de acabado cerámico de piso de las áreas a intervenir, el contratista

ejecutará la actividad de forma manual, mediante herramienta menor (maceta, cincel y/o puntero). Este material no se podrá acumular dentro de obra, y deberá evacuarse diariamente hacia los botaderos autorizados; incluye la demolición de afinado de piso, tableta cerámica, el transporte y retiro de escombros.

1.29. Demolición de guarda escobas cerámico h=0.10 m: Este Ítem se refiera a la ejecución de los trabajos necesarios para la demolición de guarda

escobas que se encuentran en los muros de las áreas intervenidas sujetas a cambio de acabado de piso. El contratista ejecutará la actividad de forma manual, mediante herramienta menor (maceta, cincel y/o puntero). Este material no se podrá acumular dentro de obra, y deberá evacuarse diariamente hacia los botaderos autorizados; incluye el transporte y retiro de escombros.

1.30. Demolición de enchapes de baños, patio y cocina: Este ítem se refiere a la demolición del actual enchape que poseen los espacios de baños, patio

y cocineta que serán adecuados. Este trabajo requiere especial cuidado para no deteriorar los muros y dejarlos listos para recibir nuevamente el pañete correspondiente. Incluye así mismo el retiro de todos los escombros.

1.31. Demolición de mesón en concreto e=0.07 m: Este ítem hace referencia a la demolición del mesón en concreto localizado en la cocineta del piso 1°

de la edificación; incluye la demolición de los muros de apoyo y retiro de estructura en madera, los trabajos deberán efectuarse en forma manual, mediante herramienta menor (maceta, cincel y/o puntero). Se debe tener en cuenta el cargue y retiro del material de demolición.

1.32. Excavación manual: Esta especificación se refiere a la ejecución de las excavaciones requeridas para la obra. Comprende el suministro de mano de

obra, herramienta y equipo necesarios para la correcta y completa ejecución de las excavaciones de acuerdo con el alcance de la obra y las indicaciones dada por la supervisión. Las excavaciones para zanjas, caja de inspección y tuberías debe conformarse a mano para darle la forma natural de la base del tubo en toda su longitud, de tal manera que aproximadamente el cuarto inferior de la sección quede firmemente apoyado. Si se encontraren rocas o piedras, éstas deben ser removidas completamente. Debe extraerse cualquier material blando o inapropiado que se encuentre en la rasante del fondo, y deberá reemplazarse por otro material de relleno apropiado.

1.33. Relleno con material seleccionado de la misma excavación: Se refiere esta especificación al suministro, transporte, colocación, eventual

(12)

donde lo indiquen los planos o lo ordene la supervisión incluyendo otros tipos de rellenos que sean utilizados en el proyecto. Estos rellenos se deben hacer con materiales seleccionados provenientes de la misma excavación.

Toda obra que conlleve un relleno posterior, debe ser revisada y aprobada por la supervisión antes de iniciar los trabajos pertinentes al relleno. Los materiales de relleno deben estar exentos de materia orgánica, basuras y tierra vegetal.

Todo material de relleno se debe colocar en capas horizontales no mayores de 15 centímetros de espesor compactado. El Contratista debe ejecutar ensayos de Próctor Modificado sobre muestras representativas para la determinación de las densidades máximas de todos los materiales que usará en los rellenos. Cuando el tipo y las condiciones del material lo exijan, se debe añadir agua hasta lograr la humedad óptima para la compactación.

2. ESTRUCTURA

Los materiales para el concreto y los métodos de construcción deben cumplir con los requisitos establecidos en la última revisión de las normas del "American Concrete Institute" (ACI), de la "American Society for Testing and Materials" (ASTM), Instituto Colombiano de Normas Técnicas "ICONTEC" y el NSR-10, en especial lo correspondiente a las “Especificaciones de Construcción y Control de Calidad de los Materiales".

El concreto estará compuesto por cemento Portland Tipo I, agregado fino, agregado grueso, agua y aditivos especificados, bien mezclados hasta obtener la consistencia especificada en los requisitos establecidos en las normas del ACI, ASTM, ICONTEC y NSR-98. En general las proporciones de los ingredientes del concreto se establecerán con el criterio de producir un concreto que tenga adecuada plasticidad, resistencia, densidad, impermeabilidad, durabilidad, textura superficial y buena apariencia.

2.1. Reforzamiento de columna sección 0.30X0.35 m, en concreto reforzado 3.000 PSI: Las columnas existentes se reforzaran y prolongaran hasta la

placa de tanque y/o hasta la viga canal. El contratista deberá traslapar el refuerzo longitudinal a la varilla existente, armar e instalar los flejes, formatear y fundir las columnas con concreto de resistencia a los 28 días 210 kg/cm2 - 3.000 PSI. En el desarrollo de la actividad se debe tener en cuenta los parámetros estructurales estipulados en el Reglamento Colombiano de Normas Sismo Resistentes NSR-10 y garantizar la estabilidad de la edificación. Los refuerzos de las columnas será en acero corrugado, el refuerzo longitudinal será 4 a 8 varillas de diámetro # 4 o # 5, según el refuerzo y la sección de la columna existente y el refuerzo transversal consiste en estribos o flejes cerrados # 3 (3/8”) espaciados a 20 cms y los primeros 6 se deben espaciar a 10 cms en la zona adyacentes a los elementos horizontales de amarre.

2.2. Construcción de columneta sección 0.20X0.35 m, en concreto reforzado 3.000 PSI: Las columnetas de confinamiento serán construida en concreto

reforzado de resistencia a los 28 días 210 kg/cm2 - 3.000 PSI, se deben anclar a la viga de amarre superior. La sección de la columneta será de 0.20 x 0.35 m. Las columnetas se deben ubicar en los extremos de los muros, en las intersecciones con otros muros y en lugares intermedios a distancias no mayores de 35 veces el espesor efectivo del muro, 1,5 veces la distancia vertical entre elementos horizontales de confinamiento o 4 m.

Los refuerzos de las columnetas será en acero corrugado, el refuerzo longitudinal será 4 varillas # 4 (1/2”) y el refuerzo transversal consiste en estribos o flejes cerrados # 3 (3/8”) espaciados a 20 cms y los primeros 6 se deben espaciar a 10 cms en la zona adyacentes a los elementos horizontales de amarre.

2.3. Construcción de viga sección 0.30X0.30 m, en concreto reforzado 3.000 PSI: Las vigas aérea de 0.30X0.30 m, harán parte del sistema estructural

de la placa de tanques y se construirán en concreto reforzado de resistencia a los 28 días 210 kg/cm2 - 3.000 PSI. Las vigas deben formar anillos cerrados en el plano horizontal y los refuerzos de las vigas serán en acero corrugado, el refuerzo longitudinal será 6 varillas de diámetro # 4 y el refuerzo transversal consiste en estribos o flejes cerrados # 3 (3/8”) espaciados a 10 cms los primeros 6 de cada extremo de la luz y espaciado a 20 cms en el resto de la luz.

2.4. Vigueta sección 0.15X0.40 m en concreto reforzado 3.000 PSI: La vigueta de sección 0.15X0.40 m en concreto reforzado de resistencia a los 28 días

210 kg/cm2 - 3.000 PSI, se utilizará como muros lateral de viga canal y/o en remate de culata de cubierta, su construcción debe garantizar el trabajo monolítico con el elemento que integra o remata.

2.5. Construcción de placa en concreto reforzado 3.000 PSI: Esta actividad consiste en instalar la formaleta y realizar el vaciado de las placas macizas

e=0.15 m para tanques, la cual será en concreto reforzado con varilla corrugada de 1/2”. Este trabajo se debe realizar de manera continua pues no se permitirá hacer juntas de construcción. Para la ejecución de la cama que va a soportar la fundida de las placas macizas, se debe utilizar formaleta en el fondo de las mismas que se encuentre enperfecto estado con el fin de garantizar su nivel y un acabado de concreto a la vista. La formaleta de las caras laterales se debe utilizar madera u otro materialde primera calidad que permita garantizar la homogeneidad de la sección transversal y un acabado de concreto a la vista. La resistencia del concreto será 3.000 PSI.

(13)

2.6. Construcción de viga canal en concreto reforzado 3.000 PSI, e=0.12 m y ancho 0.65 m: La viga canal en concreto reforzado se conforma por una

placa y muros laterales en concreto de 3000 PSI. Los muros tendrán refuerzo longitudinal de Ø 3/8” espaciado cada 0.15 m y acero de refuerzo transversal en Ø 3/8”, espaciado cada 0.20 m. El espesor de la canal será de 0.12 m y su ancho de 0.65 m. Su impermeabilización se hará con manto asfáltico del tipo FL 100 de fiberglass o similar, aplicado en toda la superficie de la viga canal. El supervisor exigirá una prueba hidráulica que consistirá en tapar las salidas de las rejillas, bajantes etc., e inundar la canal con agua hasta la altura de la impermeabilización. Con esta prueba, que durará por lo menos dos días, se observará si hay filtraciones, las cuales deberán ser reparadas por el Contratista a su costo. El Contratista deberá suministrar todos los elementos necesarios para que dicha prueba pueda efectuarse.

2.7. Refuerzo en varilla corrugada No. 4 (D=1/2") 2.8. Refuerzo en varilla corrugada No. 3 (D=3/8")

La especificación se refiere a los requisitos para el suministro, almacenamiento, figurado y colocación del acero de refuerzo en obras de concreto. Estas obras pueden ser requeridas de manera permanente, así como elementos prefabricados o de naturaleza similar.

El refuerzo consiste en varillas de acero corrugadas que cumplen con las normas NTC. Las varillas se denominarán por su diámetro en pulgadas o por el número que corresponde al diámetro nominal de éstas, expresado en el número de octavos de pulgada. Las varillas de refuerzo deben ser de fabricación nacional de la marca y calidades certificadas por el fabricante y en su defecto deben ser sometidas a ensayos de acuerdo con las normas aplicables antes de aceptar el refuerzo respectivo. No se deben usar varillas de acero con resistencias obtenidas a partir de tratamientos en frío.

Todas las varillas de refuerzo deben cumplir con lo especificado en la norma NSR-10 y la norma NTC 2000.

Las varillas a emplear son las siguientes:

Varillas Corrugadas, Norma NTC 248 (ASTM A-615) o NTC 2289 (ASTM A-706) sismorresistente y Límite de fluencia fy = 4200 kg/cm2, según se especifique en planos.

Varillas del No. 3 al No. 4

Los empalmes o traslapos de varillas paralelas, sometidas a esfuerzos de tracción y en el mismo elemento estructural, deben ser alternados mientras esto sea posible. Las varillas, antes de su colocación, deben estar libres de óxido, aceite, pintura, grasa y cualquier otro material extraño.

DESIGNACION ACERO PESO Diámetro No. Kg/m 1/4” 2 0.250 3/8” 3 0.560 1/2” 4 0.994

El contratista está obligado a verificará que los refuerzos propuestos para los elementos estructurales (Columnas, columnetas, vigas, viguetas, placa y viga canal) que hacen parte de la obra tengan los diámetros requeridos para garantizar la estabilidad de la edificación.

Medida y forma de pago: La medida será por Kilogramo (KG) y la forma de pago la acordada en el contrato

2.9. Construcción de piso en concreto 2.500 PSI e=0.15 m: Se construirá placa de contrapiso o base de piso en concreto e= 0.15 m, con resistencia

mínima de 2500 PSI, para lo cual se agregará a la mezcla convencional de concreto, un aditivo impermeabilizante para concreto, el que será aprobado por el supervisor del contrato. En los sitios que requiera evacuación de agua y lavado frecuente, donde se indiquen sifones, rejillas, canales de desagüe, se alistará con una pendiente mínima del 0,5% hacia el desagüe, de manera que no queden depresiones que permitan el apozamiento de aguas. Medida y forma de pago: La medida será por M2 (metro cuadrado) y la forma de pago la acordada en el contrato

3. MAMPOSTERIA

3.1. Levante de muro en bloque e=0.15 m: Los muros serán en bloque o farol No. 5, pegado con mortero en proporción 1:5 y juntas iguales tanto

horizontales como verticales. No se aceptará los trabajos si los muros presentan desplomes, deficiencias en las trabas, no están a escuadra etc. Por lo tanto antes de dar inicio a al pañete de los muros el supervisor a través del coordinador del puesto de control autorizará su aplicación previa la verificación de la calidad en su construcción.

Antes de iniciar la construcción de los muros el supervisor revisará la uniformidad en dimensiones y calidad de los bloques para los muros y autorizará su utilización. Para la construcción de los muros de mampostería el contratista deberá utilizar mano de obra calificada, provista de las herramientas y guías necesarias para el control de alineamiento, nivelación y aplomo de los muros.

3.2. Suministro e instalación de muro en superboard doble cara e=0.12 m; incluye tapa en los vanos, masilla y estuco: Esta actividad se refiere a la

instalación de muro divisorios en superboard para cocineta y ducto de ventilación. La construcción de los muros se realiza mediante la colocación de una estructura metálica de acero galvanizado compuesta por canales, omega y parales a las que se atornillan las placas en lámina fibrocemento. La pared

(14)

es doble e=0.12 m, formada por perfiles canal de 60 o 90 mm y perfiles paral de 59 o 89 mm, distribuidos estos últimos a 61 cm entre ejes. El sellado de las juntas del Superboard 10mm se realizará con cinta malla fibra de vidrio y Estuco Plástico. Para la superficie se aplicará masilla de relleno para regularla, el acabado final será con la aplicación de una capa de estuco plástico y una mano de pintura vinilo tipo 1 color blanco. La actividad incluye tapas verticales de remate de muros en lámina fibrocemento, refuerzo en madera para 2 vanos de puerta y ventana cocineta.

Para el desarrollo de la actividad se debe marca la posición exacta donde se colocarán los perfiles canal, con hilo marcador y nivel. Se deben cimbrar hilos para la distribución de los muros. Se fijan los perfiles canal a la placa de piso y a la estructura de cubierta, mediante clavo de impacto o clavo de acero con chazo. El empalme de los perfiles canal se harán a tope. Los elementos de fijación de estos canales no deben estar distanciados a más de 60cm entre sí. Luego se ensamblan los parales en los canales cada 60 cm O 40 cms de eje a eje, (ver especificaciones particulares) y se fijan entre sí con tornillos auto-perforantes de cabeza extraplana de 8x1/2”. Se deben cortar y ensamblar secciones de perfiles adicionales, para conformar los dinteles y vanos de puertas y ventanas Para cubrir alturas de muros mayores a 2.44 m, los parales deberán acoplarse telescópicamente, traslapándose 30cm y girándolos 180 grados uno con respecto al otro. Si los muros superan los 3 m de altura se deberá rigidizar la estructura mediante platinas u otros elementos. Consultar recomendaciones del fabricante. Debe preverse el pase de las tuberías hidráulicas, sanitarias y eléctricas a través de los perfiles; para ello debe procurarse la disposición de los parales en el mismo sentido, con el fin de que los orificios de estos perfiles coincidan, y faciliten la colocación de estas instalaciones. Previamente a la instalación de las placas se debe marcar la ubicación de los tornillos sobre las mismas, estos deben ubicarse con una separación máxima de 30 cm entre sí en los bordes de las placas. Se procede a medir y a cortar las placas, para ser instaladas y fijadas al entramado. El corte de las placas podrá realizarse por medios mecánicos, lo usual es realizarlo con cortadora manual.

3.3. Construcción de bordillo h=0.10 m, en concreto para ducha: Se refiere esta especificación a la construcción de bordillos de h=0.10 m en concreto

para duchas. Los bordillos serán construidos para evitar el paso del agua e irán enchapados con el mismo material del acabado de piso. Para evitar que este elemento se desprenda se deben anclar los refuerzos al muro.

3.4. Construcción de banca en concreto para ducha e=0.05 m: Se refiere a la construcción de banca en concreto de 2500 PSI, cuyo espesor será de 7

cms. y levantados entre muros para duchas. Luego de estar construida la base, se procederá a darle un afinado con llana de madera o metálica, según lo exija el supervisor y enchapar con el mismo material del enchape de muros.

3.5. Construcción de dintel 2 varillas 1/2": Se refiere a la construcción de dinteles con varilla corrugada de 1/2 anclada a los muros laterales, construidos

en concreto de 2500 PSI y localizado en el marco superior de vanos de puertas y ventanas.

3.6. Construcción de caja de inspección de 60X60 cms: En los sitios indicados en planos o por el supervisor, se construirá caja de inspección. Las

paredes serán en bloque No.4 y se pañetarán con un mortero de cemento al cual se le adicionará un impermeabilizante integral apropiado.

El fondo de las cajas y pozos será en concreto, del espesor indicado, y sobre él se construirán cañuelas de sección circular, con profundidad igual a los 2/3 del diámetro del tubo saliente y diámetro igual al del mismo tubo.

Las tapas serán en concreto con marco doble en perfil de acero en ángulo de 2” X 2” X 3/8”. Se deberá poner barras de acero No. 5 cada 0,08 m, soldadas al marco de la tapa en ambos sentidos. El concreto de las tapas deberá tener un f’c = 24.5 MPa (3500 PSI). En la parte superior de las tapas se dejarán ganchos en barras de acero de manera que sirvan como asideros cuando sea necesario levantarlas.

La lámina de acero y el marco se fabricaran con lámina de acero al carbono y calidad estructural soldable de 1/8”. Además se le aplicará una capa de removedor de óxido y luego dos capas de anticorrosivo.

El acero de refuerzo y los ganchos cumplirán las normas técnicas de construcción. El recubrimiento mínimo del refuerzo será de 20 mm. El cruce de las varillas de las tapas estará libre de soldaduras.

Al ser sometidas a la inspección visual. Las tapas deben presentar un acabado uniforme y su superficie debe ser lisa y no presentar fisuras.

Para la fácil localización futura de las cajas o pozos en las cuales el acabado de piso cubre la tapa, se dejará incrustada a ras con el piso, una placa circular de bronce de 0.02 m de diámetro localizada en el centro de la Caja.

3.7. Caja eléctrica 30*40*50 cms: La actividad comprende la construcción de una caja de paso o inspección para canalización subterránea de ducto. La caja

se construirá en ladrillo en el cambio de dirección de la acometida y contará con tapa y manija para permitir la labor de inspección. Medida y forma de pago: La medida será por UNIDAD y la forma de pago la acordada en el contrato.
