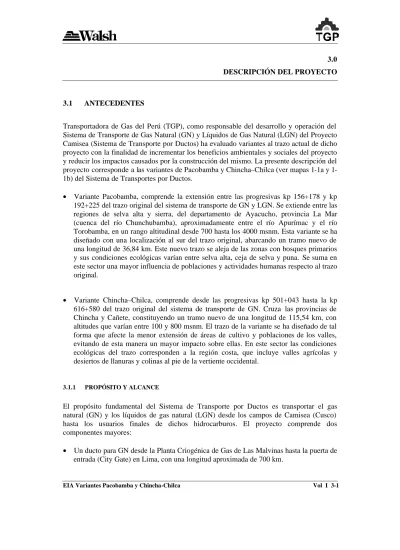

3.0 DESCRIPCIÓN DEL PROYECTO
3.1 ANTECEDENTES
Transportadora de Gas del Perú (TGP), como responsable del desarrollo y operación del Sistema de Transporte de Gas Natural (GN) y Líquidos de Gas Natural (LGN) del Proyecto Camisea (Sistema de Transporte por Ductos) ha evaluado variantes al trazo actual de dicho proyecto con la finalidad de incrementar los beneficios ambientales y sociales del proyecto y reducir los impactos causados por la construcción del mismo. La presente descripción del proyecto corresponde a las variantes de Pacobamba y Chincha–Chilca (ver mapas 1a y 1-1b) del Sistema de Transportes por Ductos.
• Variante Pacobamba, comprende la extensión entre las progresivas kp 156+178 y kp 192+225 del trazo original del sistema de transporte de GN y LGN. Se extiende entre las regiones de selva alta y sierra, del departamento de Ayacucho, provincia La Mar (cuenca del río Chunchubamba), aproximadamente entre el río Apurímac y el río Torobamba, en un rango altitudinal desde 700 hasta los 4000 msnm. Esta variante se ha diseñado con una localización al sur del trazo original, abarcando un tramo nuevo de una longitud de 36,84 km. Este nuevo trazo se aleja de las zonas con bosques primarios y sus condiciones ecológicas varían entre selva alta, ceja de selva y puna. Se suma en este sector una mayor influencia de poblaciones y actividades humanas respecto al trazo original.
• Variante Chincha–Chilca, comprende desde las progresivas kp 501+043 hasta la kp 616+580 del trazo original del sistema de transporte de GN. Cruza las provincias de Chincha y Cañete, constituyendo un tramo nuevo de una longitud de 115,54 km, con altitudes que varían entre 100 y 800 msnm. El trazo de la variante se ha diseñado de tal forma que afecte la menor extensión de áreas de cultivo y poblaciones de los valles, evitando de esta manera un mayor impacto sobre ellas. En este sector las condiciones ecológicas del trazo corresponden a la región costa, que incluye valles agrícolas y desiertos de llanuras y colinas al pie de la vertiente occidental.
3.1.1 PROPÓSITO Y ALCANCE
El propósito fundamental del Sistema de Transporte por Ductos es transportar el gas natural (GN) y los líquidos de gas natural (LGN) desde los campos de Camisea (Cusco) hasta los usuarios finales de dichos hidrocarburos. El proyecto comprende dos componentes mayores:
• Un ducto para GN desde la Planta Criogénica de Gas de Las Malvinas hasta la puerta de entrada (City Gate) en Lima, con una longitud aproximada de 700 km.
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-2
• Un ducto para LGN desde la Planta Criogénica de Gas de Las Malvinas, hasta el terminal de exportación en Pampa Clarita en Cañete, de aproximadamente 500 km. Las variantes del sistema de transporte por ductos requieren de la instalación de los componentes que se muestran en el cuadro 3-1. Dichas instalaciones serán diseñadas para el transporte de 250 millones de pies cúbicos diarios (MMCFD) de GN y 70 000 barriles por día (BPD) de LGN; sin embargo, inicialmente sólo se utilizará una capacidad de 125 MMCFD de GN.
Cuadro 3-1 Componentes de Transporte de GN y LGN
Nombre Producto Ubicación Componentes
“Variante Pacobamba” GN LGN kp 156+178 al 192+225 del trazo original 36,84 km de tubería Estación de bombeo No. 3 Campamentos base y satelital Válvulas de bloqueo en:
Río Apurímac (trazo original) EB3
“Variante Chincha – Chilca” GN
kp 501+043 al 616+580 del trazo
original
115,54 km de tubería Válvula de bloqueo en:
Río Matagente Río Cañete Río Grande (Asia) Río Mala Río Chilca
Fuente: Estudio de Ingeniería del Gasoducto Techint
3.2 DISEÑO DEL GASODUCTO
El Sistema de Transporte por Ductos se ha diseñado para una capacidad total de transporte inicial de 250 MMCFD (millones de pies cúbicos por día) de GN (ampliables a 729 MMCFD) y 70 000 BPD (barriles por día) de LGN.
Las variantes Pacobamba y Chincha–Chilca, del trazo del Sistema de Transporte por Ductos, se han estudiado con la finalidad de optimizar recursos y minimizar los impactos ambientales y sociales. Las características generales del Sistema de Transporte por Ductos no han variado; sin embargo, se presentan detalles importantes del referido sistema y otros detalles específicos de las variantes, a continuación.
La tubería será enterrada a lo largo de todo su recorrido, de acuerdo con la norma ASME B31.8. La profundidad final será variable dependiendo de la topografía y de condiciones geotécnicas, geológicas, hidrológicas y de hidráulica fluvial del recorrido. Las tuberías contarán con un recubrimiento de polietileno aplicado en la fábrica. Una vez realizada la soldadura de unión de tubos, sobre la misma se aplicará un recubrimiento compatible con el aplicado a los tubos en la fábrica.
Las secciones de la tubería que pasarán por debajo de caminos serán enterradas a una profundidad mínima de 2 m. En zonas de cruces sub-superficiales de río, la tubería será
enterrada (mediante excavación) a una profundidad tal que la tubería no sea afectada por la socavación proyectada de diseño o 2 m como mínimo.
3.2.1 DERECHO DE VÍA DEL SISTEMA DE TRANSPORTE POR DUCTOS
3.2.1.1 Alternativas Estudiadas Alternativa 1 - Trazo Original TGP
Este es el trazo de ruta original para el gasoducto. Se inicia en el departamento de Cusco, en las Malvinas, cruzando los departamentos de Ayacucho, Huancavelica, Ica y Lima. Tiene una longitud total aproximada de 700 km (proyección del trazo en vista de planta).
Alternativa – Variante Pacobamba
Esta variante del trazo se extiende a través de las regiones de sierra y selva alta del departamento de Ayacucho, provincia La Mar. Abarca una longitud de 36,84 km y se inicia en la kp 156+178 del trazo de la ruta original.
Alternativa – Variante Chincha-Chilca
Esta variante del trazo se localiza en la región de la costa de los departamentos de Ica y Lima. Abarca una longitud de 115,54 km y se inicia en la kp 501+043 del trazo de la ruta original. Incluye el transporte de LGN hasta Pampa Clarita (Cañete).
El capítulo 7 de este volumen presenta una comparación de las alternativas para cada una de las variantes estudiadas sobre la base de una evaluación ambiental, social y cultural.
3.2.1.2 Ruta Seleccionada
La ruta del derecho de vía de los ductos fue seleccionada con el objeto de que cumpla con las siguientes metas y criterios:
• Maximizar (donde sea posible) la selección de ruta que cruce áreas con la mayor intervención humana en lugar de áreas con bosque primario;
• Minimizar los impactos sociales, culturales y ambientales evitando, hasta donde sea posible, las áreas habitadas, las especies vegetales y animales ambientalmente sensibles y los sitios con potencial arqueológico;
• Proveer la máxima estabilidad, seguridad y confiabilidad del sistema evitando la conformación de pendientes laterales y terrenos pronunciados que no provean apoyo y estabilidad suficientes a los ductos;
• Minimizar los costos y tiempo incurridos en la construcción, y el área total impactada, reduciendo en lo posible la longitud total de los ductos;
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-4
Las figuras 3-1a y 3-1b muestran el perfil topográfico de cada una de las variantes.
3.2.2 ESPECIFICACIONES DE LA TUBERÍA
El cuadro 3-2 presenta los requerimientos de tubería para el gasoducto y poliducto. Todas las tuberías serán del tipo API 5L X70 y cumplirán con los requerimientos de la Norma para Sistema de Tuberías Transmisión y Distribución de Gas ANSI/ASME, (por sus siglas en inglés American National Standards Institute/American Society of Mechanical Engineers), B31.8 y B31.4. Cabe destacar que estas normas son ampliamente aceptadas en la industria y las de mayor aplicación para este tipo de obras.
Cuadro 3-2 Especificaciones de Tubería para Ductos
Fuente Techint
3.2.2.1 Válvulas de Bloqueo
Las válvulas de bloqueo sirven para abrir o cerrar el flujo del GN o LGN en diversos tramos de la tubería. Las válvulas de bloqueo se activan para realizar operaciones de mantenimiento o en el caso que se detecte una fuga. En ambos casos, las válvulas proveen un compartimiento estanco.
Las válvulas de bloqueo para los ductos de GN y LGN y otros accesorios serán de clase ASME Clase 600 con un rango de presión determinado sobre la base de los cálculos hidráulicos. El distanciamiento entre válvulas está establecido mediante la norma ASME 31.4 a partir de la información referente a la densidad poblacional cercana al segmento de los ductos. El cuadro 3-3 presenta la ubicación de las válvulas de bloqueo conforme a dicha norma, a las buenas prácticas operativas de la industria y al reglamento de transporte de hidrocarburos por ductos.
Las válvulas tendrán dispositivos neumáticos de activación y podrán ser operadas localmente o a control remoto según sea necesario. Las válvulas serán conectadas al sistema supervisor de control y adquisición de datos (SCADA) y tendrán instalados sensores de estatus de la válvula (abierta o cerrada) de presión de línea y de temperatura.
Ancho de Tubería
(pulgadas) Grosor (pulgadas)
32 0,562 – 0,500
Gasoducto selva hasta la EB3
Gasoducto selva EB3 a Pacobamba 24 0,562 –0,380
Gasoducto Chincha-Chilca 24 0,562 –0,380
Cuadro 3-3 Ubicación de Válvulas de Bloqueo
Variante Ubicación de Referencia Progresiva Aproximada (kp)
Río Apurímac 154+500
Pacobamba
EB 3 179+878
Río Matagente 513+300
Río Cañete (Pampa Clarita) 527+400
Río Grande (Asia) 562+700
Río Mala 592+900
Chincha – Chilca
Río Chilca 651+000
3.2.2.2 Trampas de Lanzamiento y Recepción de Raspadores
Para la variante de Pacobamba se ha proyectado una trampa de raspadores en la progresiva kp 23+700, que es un sistema que se utiliza para la limpieza interna o inspección inteligente de los ductos o poliductos de acuerdo a las normas ASME B31.4 y B31.8. El raspador o scraper es un dispositivo que recorre el interior de las tuberías mediante un lanzador a presión y cuenta con una trampa de recepción que consiste en un ramal en paralelo que sirve para colectar los residuos limpiados por el raspador.
La Estación de Bombeo contará con una trampa de lanzamiento y recepción del raspador para limpieza y chequeo de los distintos tramos del gasoducto. Tanto las secciones de envío como las de recepción serán diseñadas de acuerdo a la norma ASME B31.4 y a la Sección VIII del Código ASME para Calderas y Recipientes a Presión.
3.2.3 TÉCNICAS DE CONSTRUCCIÓN
Las tuberías serán colocadas bajo tierra utilizando la construcción convencional de zanjas abiertas, con una cobertura mínima entre la parte superior de los ductos y el nivel de la superficie presentadas en el cuadro 3-4. Las coberturas mínimas especificadas exceden los requerimientos de las normas ASME y representan buenas prácticas operativas para la industria de transporte de hidrocarburos por ductos. La tubería será enterrada de acuerdo con los requerimientos del Reglamento de Transporte de Hidrocarburos por Ductos – D. S. No. 041-99-EM (15-09-99) y ASME B31.8.
En las áreas de terrenos inestables y con alto potencial erosivo, TGP utilizará las técnicas estándar modificadas para la construcción de los ductos (que incluyen mayores medidas de control de drenajes), especialmente en los tramos que lo requieran para reducir al mínimo los impactos.
Cuadro 3-4 Cobertura Mínima del Gasoducto y del Ducto LGN Según Terreno
Suelo Rocoso Tipo de Lugar Suelo
Normal Diámetro 18” Diámetro 24”-32” Suelo Pantanoso Suelo Agrícola Ducto GN
Terrenos eriazos, montañas 0,90 m 0,30 m 0,60 m 0,45 m 0,90 m
Alrededores de pueblos y
ciudades 0,90 m 0,45 m 0,75 m 0,45 m 0,90 m
Cruces de río y especiales 2,00 m 0,60 m 0,60 m 2,00 m 2,00 m
Ducto de LGN
Cruces en ríos y otros
cursos de aguas 2,00 m 0,60 m
- -
Zanjas de drenaje 0,90 m 0,60 m - -
Otras áreas 0,90 m 0,60 m - -
Se utilizará material fino de soporte en el fondo y a los costados de la zanja para proteger el recubrimiento anticorrosivo de la tubería, de tal manera que esté asentada sobre un anillo de material de amortiguamiento de por lo menos 6 pulgadas (15 cm) de espesor. El material de amortiguamiento provendrá del material excavado en la trinchera o de canteras cercanas y será tamizado para evitar la presencia de rocas de gran tamaño que puedan dañar el recubrimiento de la tubería. Los accionadores de las válvulas y equipos de control serán instalados sobre el nivel del suelo a fin de permitir su inspección y mantenimiento.
3.2.4 CRUCES DE RÍOS
Los ductos cruzarán mediante el método convencional de cielo abierto las quebradas y los ríos identificados. Las características y ubicación de los ríos que serán cruzados se presentan en el cuadro 3-5. En la variante Pacobamba se construirán 18 cruces: 2 en río y
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-12
16 en quebradas a lo largo del tramo. En la variante de Chincha - Chilca se construirán 20 cruces: cuatro en río y dieciséis en quebradas.
Los estudios hidrológicos, hidrogeológicos y geomorfológicos a detalle se presentan en el estudio definitivo de ingeniería elaborado por TGP.
Cuadro 3-5 Características de Cruce de Río y Quebradas
Río o Quebrada Progresiva Aprox (kp) Ancho Aprox (m) Tapada Preliminar (m) Variante Pacobamba Río Comunmayo 17+500 8 2,00 Río Alfarpampa 23+600 7 2,00 Quebrada Huaytaro 1+400 1 2,00 Quebrada S/N 7+600 1,5 2,00 Quebrada S/N 8+500 1 2,00
Quebrada Arco Iris 10+700 1 2,00
Quebrada S/N 11+900 1 2,00 Quebrada Uchispa 13+000 1 2,00 Quebrada Ranushuayco 14+200 1 2,00 Quebrada Corimayo 15+500 1,5 2,00 Quebrada S/N 20+000 1 2,00 Quebrada S/N 22+500 1 2,00 Quebrada S/N 23+000 1 2,00 Quebrada S/N 25+450 1 2,00 Quebrada S/N 26+700 1 2,00 Quebrada S/N 28+250 1 2,00 Quebrada S/N 29+300 1 2,00 Quebrada Huayhuaura 30+200 1 2,00
Variante Chincha – Chilca
Río Cañete 533+000 20 2,00
Río Grande (Asia) 581+000 10 2,00
Río Omas 582+250 5 2,00
Río Mala 603+500 10 2,00
Quebrada Yoga Cruz 502+200 5 2,00
Quebrada S/N 503+250 3 2,00
Quebrada Cabracancha 503+700 3 2,00
Quebrada Río Seco 509+500 5 2,00
Quebrada Corrales 510+100 3 2,00 Quebrada Buenavista 511+200 3 2,00 Quebrada Topará 513+150 10 2,00 Quebrada Cansacaballo 518+600 5 2,00 Quebrada Venturosa 529+250 3 2,00 Quebrada Anapan 560+050 3 2,00
Quebrada Subida de Roldan 564+000 3 2,00
Quebrada S/N 568+550 3 2,00
Quebrada S/N 582+500 3 2,00
Quebrada Marqueza 592+500 3 2,00
La figura 3-2 muestra los detalles de cruce a cielo abierto en ríos. La construcción de los cruces se realizará durante la época de estiaje para minimizar el volumen de agua existente en el río o quebrada. El proceso constructivo consiste en la protección de la mitad del curso del agua y el desvío de las aguas hacia la otra mitad del cauce. Luego se realiza la misma operación para la otra mitad del río, terminando el cruce de este. Esta operación es típica de cualquier construcción en cauces de río tal como represas, tomas de agua y puentes. Una vez terminado el cruce, se devuelve el cauce del río a las mismas condiciones topográficas, por lo que el río se comporta de manera similar a la situación antes de realizado el cruce.
La aplicación de medidas para el control de la erosión hídrica que genera la ocurrencia de procesos de socavamiento de márgenes se aplicarán en los ríos Comunmayo y Alfarpampa (variante Pacobamba) y en los ríos costeros de Cañete y Mala (variante Chincha-Chilca). Estas medidas son especificadas en el Plan de Manejo Ambiental, capítulo 2.0 del volumen III.
3.2.5 CRUCE DE CAMINOS
La variante Pacobamba no cruzará vías. El trazo de la variante en este sector corre paralelo al camino de acceso a Chiquintirca. La variante Chincha–Chilca cruzará vías asfaltadas, afirmadas y trochas carrozables, en un total de 20 cruces, aproximadamente. En cada cruce, la tubería estará expuesta a cargas estáticas y dinámicas adicionales debido al pase de los vehículos por la superficie de rodadura. Los códigos internacionales de construcción de ductos establecen condiciones especiales de diseño para estos casos. Los “factores de diseño” para el cruce de carreteras establecen un mayor espesor de la tubería al necesario para resistir la presión del fluido transportado y poder resistir las cargas derivadas del cruce de alguna vía. El grosor establecido se basa en el nivel de tránsito del cruce de camino realizado y del tipo de vehículos que utilizan dicho camino.
Adicionalmente al incremento de grosor del tubo, en los cruces de camino los ductos se instalarán a una mayor profundidad que lo establecido para el resto de trazado, con el fin de proveer amortiguación de las vibraciones por el suelo. La figura 3-3 muestra el diseño típico de cruce de carreteras principales. Las tuberías se protegerán con tuberías de mayor diámetro (“conduit” o “casings”) en los cruces sujetos a cargas altas como la carretera Panamericana o las carreteras distritales.
El proceso constructivo en los cruces de caminos principales es por perforación de suelo a fin de no interrumpir el tránsito, mantener la integridad del camino y no alterar en mayor medida el suelo circundante que le da soporte a la tubería instalada. Los cruces de caminos menores no asfaltados serán realizados mediante métodos convencionales de construcción de zanjas abiertas, hasta una profundidad mínima de 2,0 m, manteniendo 1,3 m por debajo de la elevación adyacente más baja.
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-14
La reparación de la superficie del camino será efectuada a su estado original o mejor condición. Una vez terminada la reparación se realizará una prueba de densidad in-situ para asegurar que no haya hundimientos posteriores.
Para seguridad del ducto se instalarán carteles indicadores del cruce, a ambos lados del camino avisando la existencia de una tubería a presión, y un teléfono de aviso para casos de emergencia.
3.2.6 MEDIDAS DE CONTROL DE EROSIÓN Y SEDIMENTACIÓN
En la variante Chincha-Chilca no se requerirán mayores medidas de control de erosión. En la variante Pacobamba, debido al nivel de lluvias y las pendientes existentes, se implementarán medidas temporales de control de erosión y sedimentación. Las medidas de control de erosión estarán constituidas por control de drenajes, contención geotécnica y protección de márgenes. Estas medidas tienen como función retener sedimentos, encauzar la escorrentía superficial producida por el agua de lluvia y, de forma general, proteger las áreas inestables del efecto erosivo de las aguas. Estas serán localizadas en el derecho de vía, los caminos temporales de acceso, zonas de cruces con ríos y donde se prevea la ocurrencia de escorrentía significativa.
En la variante Pacobamba, los sectores que requerirán de la aplicación de sistemas de control de erosión son los ubicados entre los centros poblados de Toccate y el río Apurímac, conformados por bosques montanos bajos y caracterizados por presentar altas pendientes. En este sector, para minimizar los riesgos por erosión se construirán drenajes y se implementarán medidas de control de erosión para manejar la escorrentía y reducir el poder erosivo del agua de lluvia. La reconformación del terreno se realizará simultáneamente a la construcción de drenajes, puesto que esta actividad junto con el control de erosión otorgará estabilidad al terreno y, donde sea posible, se permitirá el establecimiento de vegetación dando estabilidad permanente.
En la apertura del derecho de vía, los cortes de suelo realizados se colocarán en lugares donde la pendiente sea menor para así reducir la probabilidad de un deslizamiento por sobrecarga. Los lugares de colocación de “cortes” no obstruirán cursos de agua o zonas de paso de fauna silvestre. Una vez excavada la zanja se protegerá el fondo de la zanja mediante barreras o tapones para evitar la canalización de agua de escorrentía en caso de lluvia.
Las medidas de control de erosión que se instalarán sobre las superficies de áreas inestables, ubicadas en las vertientes montañosas muy intervenidas e incluso poco intervenidas, se muestran en el cuadro 3-6. Los procedimientos básicos presentados serán modificados una vez que la pista de construcción haya sido abierta y la condición del terreno definida. Con esta información y la opinión experta de la supervisión de cada grupo de tareas se definirán los procedimientos específicos a cada tramo, adaptándose a las diversas situaciones encontradas.
Cuadro 3-6 Ubicación y Superficie de Áreas muy Inestables en la Variante Pacobamba
Símbolo Descripción Ubicación (kp) Longitud (km) Área de Estudio (ha) Área Afectada por el Trazo (ha) Área Afectada (%)
MI-1 Vertientes montañosas muy intervenidas
0-4+600,
26+350-15+800 15,15 3879,37 37,87 0,98
MI-2 Vertientes montañosas poco intervenidas
7+500, 10+000, 11+800, 12+500, 14+000, 15+000
Figura 3-2 Cruce típico en ríos.
Figura 3-3 Cruce de Caminos Principales
3.2.6.1 Control de Drenajes
El factor más importante en la prevención de la erosión de suelos es el control del volumen, ubicación y velocidad de los flujos de agua en las proximidades de suelos y taludes expuestos. Las interrupciones temporales de las pendientes (rompe – pendientes) reducirán la velocidad de la escorrentía superficial y desviarán el agua de áreas con alto potencial a erosión a áreas estables. Estas interrupciones pueden consistir en camellones de tierra, cercas de limo, pacas de heno o costales de arena. Las interrupciones se instalarán en el suelo intervenido con el criterio de espaciamiento establecido en el cuadro 3-7 o a criterio del Asesor en Control de Erosión.
Cuadro 3-7 Criterio de Espaciamiento de Corta-Corrientes
Rompe – Pendientes Gradiente (%) Espaciamiento (m) m<5 No es necesario 5<m<9 100 9<m<14 60 14<m<17 40 17<m<19 35 19<m 25
Las interrupciones de pendiente serán formadas construyendo una excavación de poca profundidad y al lado un camellón con una inclinación del 3% al 5% en el sentido perpendicular al de la pendiente.
Las interrupciones de gradiente o pendiente deberán extenderse, como mínimo, 3 m más allá de la intervención existente para asegurar que la escorrentía no regrese a las áreas de construcción ni a la franja de dominio. Estas extensiones no deberán crear perturbaciones o perjudicar a los propietarios de terrenos aledaños, como resultado de la desviación del agua.
El flujo que sale de cada interruptor temporal de gradiente debe dirigirse a un área estable y con cobertura vegetal. Si esto no fuera factible, se debe utilizar un dispositivo para disipar la energía de la corriente, como por ejemplo una placa de impacto o enrocado.
Se instalará barreras temporales de sedimentos (atrapa – sedimentos) en lugares apropiados para impedir la deposición de limo y sedimentos en los cuerpos de agua cercanas a las áreas de construcción. Debe evitarse la sedimentación excesiva de los cuerpos de agua aprovechables que están aguas abajo de las áreas de construcción. Las barreras podrán ser construidas utilizando cercas de limo, pacas de heno o costales de arena.
Una vez colocada la tubería se colocarán rompe - pendientes anclados al terreno a un espaciamiento que dependerá de la pendiente para proteger el suelo de relleno de la tubería de un posible socavamiento por erosión.
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-22
3.2.6.2 Contención Geotécnica
En aquellas zonas donde se acumulará material excedente de la nivelación se reducirá la pendiente y minimizará el desplazamiento de masas de suelo mediante “estaquillados o trinchos” anclando la masa de suelo suelto a suelo firme, u otros sistemas alternativos.
En las zonas definidas como inestables, especialmente en las pendientes pronunciadas del derecho de vía en la variante Pacobamba, se construirán terraplenes en los taludes de corte y relleno. Si éstas presentan inestabilidad y de acuerdo a las condiciones geotécnicas del terreno, se colocarán adicionalmente estructuras de control como pueden ser mallas metálicas ancladas, biomantas, drenajes horizontales perforados en talud y muros de sostenimiento (enrocados o gaviones).
En los sectores de altas pendientes del bosque montano bajo entre Toccate y el río Apurímac en la variante Pacobamba se aplicarán métodos especiales de montaje en montaña, revegetación y estabilización de taludes. Una vez excavada la zanja se protegerá el fondo de la zanja mediante barreras o tapones para evitar la canalización de agua de escorrentía en caso de lluvia. Los tapones consistirán de suelo compactado o costales de arena colocados atravesando la zanja después de la excavación (tapones blandos) o formarse dejando porciones de la trinchera sin excavación (tapones duros). Las siguientes recomendaciones se aplican a estas estructuras:
• Los tapones serán mayores longitudinalmente con el fin de proteger la tubería contra alguna falla.
• La instalación de los tapones será coordinada con la instalación de rompe - gradientes temporales para poder desviar el agua más eficazmente fuera de la franja de dominio. No se utilizará la capa vegetal o suelo fértil para hacer los tapones.
• Antes de quitar los tapones, el agua acumulada tras ellos será sacada con bombas, y dispuesta en un área con cobertura vegetal o a través de un filtro.
• El distanciamiento entre tapones esta dado en función a la gradiente del terreno como se muestra en el cuadro 3-8.
Cuadro 3-8 Criterio de Espaciamiento entre Tapones de Zanja
Pendiente (grados) Distanciamiento (m)
40< 25
30<x<40 30
20<x<30 60
3.2.6.3 Protección de Márgenes
Se protegerán los taludes expuestos a un flujo continuo de agua en la orilla de ríos o quebradas mediante “trinchos”, enrocados y “gaviones”, principalmente en las variantes. Esta medida se aplicará sobre las llanuras inestables de los ríos costeros como Cañete y Mala (variante Chincha-Chilca) y los ríos Comunmayo y Alfarpampa (variante Pacobamba).
El cuadro 3-9 presenta los puntos de control y las obras que se aplicarán para la protección de márgenes.
Cuadro 3-9 Puntos de Control y Criterios de Aplicación de Medidas de Protección de Márgenes
Puntos de Control Tipo de Protección
Función Criterios
Trinchos
Contención del material de relleno que conforma el talud expuesto al cauce.
En taludes de ríos o quebradas con cauces irregulares
Ríos Comunmayo y Alfarpampa
Gaviones
Protección primaria de las orillas de ríos con riesgo de erosión.
El diseño estará en función al máximo cauce. La instalación será tipo muralla escalonada. El traslape dependerá del ángulo del talud a proteger Ríos Cañete y
Mala
Enrocado
Contención primaria que se coloca en la base de los taludes.
En quebradas donde existe gran cantidad de cantos rodados o rocas angulosas de tamaño mediano a grande. Se pueden usar también sacos rellenos de suelo-cemento
3.2.7 OBRAS DE ARTE
La construcción de obras de arte se realizará durante el cruce de los ríos con el fin de no interrumpir el flujo normal de las aguas. El sistema de cruce de río dependerá del ancho y profundidad de cada río.Para mantener el flujo normal de las aguas en el derecho de vía y caminos de acceso temporales, se construirán alcantarillas, badenes y pontones, permitiendo con esto el paso normal de las aguas sin generar estancamientos que la represen. La nivelación del derecho de vía mantendrá la inclinación necesaria para permitir el flujo normal de las aguas hacia drenajes naturales del área.
Para el cruce de ríos se construirán badenes que permitan el flujo normal de las aguas en períodos de crecidas. Para la construcción de badenes y puentes se tienen los siguientes lineamientos:
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-24
3.2.7.1 Badenes
La construcción de badenes consistirá en la nivelación transversal del lecho del río para permitir el paso de equipos en forma segura. Se reducirá la pendiente de las dos márgenes del río, en sentido transversal, para permitir a los equipos el acceso seguro al lecho, y se lastrará con material rocoso para evitar la posible erosión y ayudar a la tracción de los equipos. Este tipo de solución se empleará en ríos donde se pueda lograr una profundidad máxima de 1,35 m y siempre y cuando la topografía lo permita. La construcción se realizará con los equipos que se utilizarán durante la fase de apertura de pista, los mismos serán tractores sobre orugas y excavadoras hidráulicas.
3.2.7.2 Puentes
Los puentes se emplearán en cursos de agua pequeños, quebradas y otros accidentes geográficos similares. Estos puentes consistirán en el montaje de grandes troncos, aprovechados del desmonte de la pista, los cuales serán colocados en forma transversal al río, y trabajarán como vigas. Sobre estos se coloca un emparrillado de maderas más pequeñas, que soportan el suelo natural, el cual, será utilizado como carpeta de rodadura. El montaje de los troncos se hará mediante la ayuda de excavadoras hidráulicas. Este tipo de infraestructuras se aplicará para la variante Pacobamba, debido a las características de los cauces (ríos quebradas estacionales con caudales bajos) en este sector. En otros casos se colocarán puentes prefabricados.
El riesgo de contaminar las aguas de ríos y quebradas con hidrocarburos (aceite, grasa, petróleo, etc.) sobre el derecho de vía se controlará a través de medidas preventivas, principalmente, capacitación y entrenamiento del personal para las contingencias.
3.2.8 MATERIAL DE PRÉSTAMO Y CANTERAS
Se establecerán canteras para proveer material para el mejoramiento de la superficie de rodadura del derecho de vía y para material fino para apoyar la tubería donde el gasoducto atraviese zonas rocosas. Para las variantes, las canteras se ubicarán en los álveos de los ríos y quebradas cercanas. Las canteras se trabajarán en seco y el retiro de material se realizará a lo largo del depósito existente, sin llegar a la napa freática. Asimismo, algunas canteras se abrirán a lo largo del derecho de vía para la extracción de material fino para el tapado de la tubería. La cantera identificada en forma preliminar es aquella ubicada en el río Apurímac, cuyas características se muestran en el cuadro 3-10. Otras canteras serán ubicadas durante los trabajos de construcción de la variante.
Cuadro 3-10 Canteras Identificadas (Preliminar)
Posición kp + m Ubicación Potencia (m3) Uso Estimado (m3) 161+237 Río Apurímac 115 000 10 500
3.2.9 USO DE AGUA PARA CONSTRUCCIÓN
El agua se utilizará para las compactaciones que requieran algunas áreas de tránsito y para la prueba hidráulica de la tubería durante la construcción. El agua se obtendrá de los ríos aledaños al proyecto. El agua se bombeará desde las fuentes de agua a camiones cisterna y luego se transportará a las áreas de construcción o directamente bombeada a la tubería.
Cualquier equipo o vehículo que por estricta necesidad operativa deba entrar a flujos de agua, contará con un previo control que verifique la no existencia de pérdidas de hidrocarburos.
3.2.10 INSTRUMENTACIÓN PARA DETECCIÓN DE FUGAS
TGP instalará un sistema de detección de fugas en el gasoducto. El sistema estará basado en el análisis de puntos de presión en los ductos. El análisis de puntos de presión es un método de predicción por medio de modelos, basado en los amplios trabajos de investigación sobre el comportamiento de la energía y el equilibrio del momento (los cuales están representados por mediciones de presión y velocidad) dentro de una tubería antes y después de que ocurra una fuga. La aplicación del procesamiento de señales de estos datos con el uso de tecnología de punta provee la información que puede ser procesada por un computador para detectar una fuga, determinar el tamaño relativo y localización de la fuga, cerrar válvulas y bombas, e iniciar el Plan de Respuesta a Derrames. El sistema de detección de fugas propuesto puede detectar pequeñas fugas. Esta capacidad de detección acelerará la movilización de la respuesta necesaria para detener el fluido que se escape y reparar la fuga.
3.2.11 CONTROL DE LA CORROSIÓN
3.2.11.1 Capa Externa
La tubería que se utilizará en los ductos será recubierta con polietileno durante su fabricación para protegerla contra la corrosión externa. Durante su instalación, las juntas de tope serán recubiertas luego de la soldadura con un material compatible con el aplicado en la fábrica. Se inspeccionará la capa de recubrimiento y se reparará cualquier daño antes de su colocación y relleno.
3.2.11.2 Protección Catódica
Para proveer protección adicional a los ductos contra la corrosión externa, se instalará un sistema de protección catódica de corriente impresa diseñado de acuerdo a la norma NACE (National Association of Corrosion Engineers) RP0169. Los rectificadores del gasoducto y los puntos de puesta a tierra serán ubicados en estaciones u otros sitios donde se disponga de energía eléctrica.
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-26
Después de enterrar la tubería, el potencial eléctrico será medido entre cada ducto y la tierra para evaluar la eficiencia del sistema de protección catódica. Durante la operación se realizará un monitoreo semanal del sistema de protección catódica para calibrarlo y repararlo cuando sea necesario y para mantener su eficacia.
3.3 ACTIVIDADES DE PRE-CONSTRUCCIÓN
3.3.1 PERMISOS Y ADQUISICIÓN DE DERECHO DE VÍA
La construcción del sistema de transporte de gas y líquidos requiere la previa adquisición del derecho de vía de los terrenos sobre los cuales se construirán las variantes y de la obtención de todos los permisos necesarios que permitan ejecutar la obra de acuerdo a la legislación peruana. Estos permisos han sido identificados en el capítulo 2.0 Marco Legal.
Los procedimientos para adquisición se presentan a mayor detalle en el Plan de Relaciones Comunitarias (volumen III).
3.3.2 DEFINICIÓN DE LA RUTA Y LEVANTAMIENTOS TOPOGRÁFICOS
La definición de la ruta de las variantes Pacobamba y Chincha–Chilca se realizó sobre la base del estudio topográfico de detalle y del estudio hidráulico.
3.4 ACTIVIDADES DE CONSTRUCCIÓN
3.4.1 GUÍAS AMBIENTALES
Con el fin de reducir los impactos ambientales durante la construcción de los ductos, TGP y sus contratistas se ceñirán a los siguientes lineamientos (ver también PMA):
• No se construirán campamentos permanentes a lo largo del derecho de vía. Se utilizarán campamentos temporales con módulos de acero, madera y carpas adjuntas para alojar al personal de construcción.
• Los ductos serán enterrados a una profundidad mínima indicada en el cuadro 3-4. • Se mantendrá al mínimo la extensión de la nivelación del derecho de vía a fin de
reducir la posibilidad de erosión del suelo.
• Se minimizará el desbroce de áreas en los campamentos (para la colocación de carpas) seleccionando áreas previamente utilizadas y con pastos.
3.4.2 LOGÍSTICA
El esquema de logística para la construcción de cada una de las variantes se presenta en la figura 3-4.
3.4.2.1 Caminos de Acceso
Para la variante Pacobamba, la movilización se realizará a través de las carreteras Los Libertadores, Ayacucho-Quinua-San Miguel-Pacobamba-Chiquintirca-Toccate. Asimismo, empleará el derecho de vía como acceso temporal. En las zonas de alta pendiente se realizarán desarrollos para reducir la pendiente a 20% y permitir el acceso seguro de los vehículos de construcción hacia el frente de trabajo. Estos caminos son presentados en la figura 3-4.
Se realizará un mejoramiento de la carretera que comunica Ayacucho con Pacobamba y Toccate, perteneciente al Sistema Nacional de Carreteras. El mejoramiento consistirá en la rehabilitación de la superficie de rodadura y la ampliación de algunas curvas para que los camiones con materiales e insumos puedan transitar de manera segura. Una vez acabado el proyecto, las vías públicas serán reparadas en caso de presentarse daños.
La variante Chincha-Chilca utilizará la carretera Panamericana como camino de acceso. Esta carretera se comunica con los caminos existentes en la zona de construcción, los cuales permitirán el acceso al derecho de vía. Este derecho de vía también permitirá un acceso temporal. La figura 3-5 presenta los caminos que serán utilizados.
El mejoramiento de vías consistirá en la rehabilitación de la superficie de rodadura y la ampliación de algunas curvas para que los camiones con materiales e insumos puedan transitar de manera segura. Una vez acabado el proyecto, las vías públicas serán reparadas y las vías temporales serán cerradas de acuerdo al Plan de Cierre Constructivo del PMA.
3.4.2.2 Transporte y Almacenamiento de Ductos
El transporte de la tubería se realizará mediante barcos desde San Pablo, en Brasil, y Buenos Aires en Argentina, hacia los puertos peruanos de Pisco.
Los tubos para la construcción de las variantes serán movilizados mediante transporte terrestre desde el puerto de llegada hacia los puntos de acopio seleccionados. El cuadro 3-11 presenta el lugar de almacenamiento de tubos para las variantes. Los lugares de almacenamiento son los mismos que fueron especificados en el EIA del Sistema de Transporte por Ductos, por lo que no significará toma adicional de terrenos. En el caso del almacenamiento en San Vicente, Lurín y Pisco se utilizarán almacenes industriales existentes en la zona, por lo que no se generará ningún impacto.
Cuadro 3-11 Lugar de Almacenamiento de Tubos
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-28 Variante Pacobamba
1 163 San Antonio Pisco-San Antonio 30 000
2 205 Pacobamba Pisco-Pacobamba 30 000
Variante Chincha-Chilca
3 490 Humay Pisco-Humay 45 000
4 580 San Vicente Pisco-San Vicente 33 600
5 700 Lurín Lima/ Pisco-Lurín 20 000
3.4.2.3 Requerimientos de Mano de Obra
Los requerimientos definitivos de mano de obra dependerán del cronograma y disponibilidad de mano de obra y condiciones específicas del sitio. La construcción de los ductos tendrá requerimientos de mano de obra calificada y no calificada. Se espera contratar personal local en el mayor grado posible, dependiendo de la mano de obra disponible y de sus habilidades. El cuadro 3-12 presenta el requerimiento estimado de mano de obra local. Este requerimiento está basado en estimados regionales, ya que los frentes de trabajo continuarán a lo largo de las variantes tomando personal de diversas áreas según los requerimientos del proyecto.
Cuadro 3-12 Requerimiento Estimado de Mano de Obra Local
Variante Requerimiento de Mano de Obra
Fechas de
Requerimiento Región
Pacobamba 150 Jun – sep 2002 Cuenca del río Chunchubamba
Chincha – Chilca 200 May – dic 2002 Cuencas del río Cañete, Asia y Mala
3.4.2.4 Campamentos
La ubicación de los campamentos y cantidad de personal por campamento se presenta en el cuadro 3-13 y la figura 3-4. Los campamentos que se instalarán para alojar al personal que trabajará en la construcción de las variantes son los mismos que fueron aprobados y autorizados en el EIA del Sistema de Transportes por Ductos. La variante Pacobamba utilizará los campamentos Base 4 - San Antonio y Satélite 12 – Pacobamba. Estos funcionarán bajo la “Política de Campamentos Confinados” (emplazamiento aislado), lo cual significa que los trabajadores no podrán abandonar el campamento sin el consentimiento del supervisor a cargo de la actividad. La mayor parte del personal de construcción estará alojado en carpas o casas rodantes. Antes de la instalación de los campamentos se llegará a un acuerdo con los propietarios de los terrenos elegidos para obtener el permiso para acceso y uso de agua.
Coordenadas No.
E N Ubicación
Máximo
Personal Área Campamento (m 2
) Variante Pacobamba
1 658 799 8 569 819 San Antonio 450 30,000 (Aprobado por EIA)
2 633 740 8 553 382 R. Pacobamba 280 10,000 (Aprobado por EIA)
Variante Chincha Chilca
3 377 452 8 516 676 Chincha 650 Ciudad
4 349 686 8 553 263 San Vicente 700 Ciudad
5 295 078 8 643 854 Lurín 500 Ciudad
La variante Chincha–Chilca utilizará la infraestructura existente en Chincha y San Vicente para alojamiento de personal no local, por lo que no originará impactos.
Los campamentos utilizarán plantas de tratamiento de aguas residuales provenientes de los diferentes usos y descargas. El tratamiento de las aguas residuales de los campamentos San Antonio y Pacobamba será a través de plantas Tipo Paquete con una capacidad de tratamiento de 3 500 y 2 000 litros por día, respectivamente.
Las aguas residuales provenientes de cocina, lavamanos y duchas serán tratadas mediante la separación de sólidos y flotantes en trampas de grasas colocadas a la salida de cada ambiente, para conducirlas a un filtro de gravas, para completar el proceso de retención de sólidos, antes de la disposición final.
Las aguas residuales provenientes de la descarga de sanitarios serán tratadas mediante el sistema Tipo Pantano Artificial de una capacidad de 12 m3 por día para el campamento San Antonio y 8 m3 para el campamento Pacobamba, antes de su disposición final en quebradas afluentes del río Chunchubamba.
Las plantas tipo paquete usan un tratamiento biológico mediante el proceso de lodos activados, aireación extendida con recirculación de fangos y espuma, y una cámara de cloración para esterilizar el efluente. La planta tipo pantano artificial es aquella compuesta por dos cámaras donde se desarrolla una combinación de diversos procesos físicos, químicos y biológicos presentes en la sedimentación, absorción y volatilización a través de un sistema aeróbico usando plantas acuáticas, microorganismos y la energía del sol y del viento.
La calidad de los efluentes provenientes de las plantas de tratamiento mencionadas cumplirá con las características presentadas en el cuadro 3-14.
Cuadro 3-14 Parámetros y Estándares de Calidad de Descarga de Aguas Servidas
Parámetro Estándar de Calidad
Aceites y grasas 10 mg/l
Demanda Biológica de Oxígeno 20 mg/l
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-30
Oxígeno Disuelto 2 mg/l
Metales Pesados Totales 10 mg/l
Bacterias coliformes 400 NMP / 100 ml
La calidad de los efluentes con estos estándares es apta para su evacuación a cursos naturales o para riego sin riesgo de contaminación para el ambiente, conforme se establece en la Ley General de Aguas, y cumple con los límites para la descarga de desagües domésticos del Banco Mundial. La planta de tratamiento de aguas servidas contará con la autorización de funcionamiento de la Dirección General de Salud Ambiental (DIGESA). Los alimentos de los trabajadores se adquirirán en la ciudad de Ayacucho, Pisco, Chincha, Cañete, Mala y Lima, aunque algunos productos serán adquiridos en las localidades, bajo supervisión del Relacionista Comunitario. Los campamentos contarán con generadores que operarán con combustible diesel las 24 horas del día.
Los desechos de los campamentos se originarán principalmente por la preparación de alimentos. Estos desechos se almacenarán en tambores con tapa, los cuales se vaciarán periódicamente para ser trasladados a su lugar de disposición final, siguiendo los requerimientos establecidos en el Plan de Manejo de Desechos del PMA. Se ha estimado que en el campamento San Antonio se generarán aproximadamente 405 kg/día de desechos orgánicos y 270 kg/día de desechos inorgánicos; y en el campamento Pacobamba 252 kg/día de desechos orgánicos y 168 kg/día de desechos inorgánicos.
Los desechos orgánicos se tratarán en plantas composteras instaladas en los campamentos. El diseño de estas plantas tendrá en cuenta las condiciones topográficas del terreno, las características del suelo y el nivel freático. Se utilizará el método de Trinchera Impermeabilizada, basado en celdas dimensionadas en base a la ocupación del campamento y a la frecuencia de recolección de los residuos biodegradables, que una vez compactados, son sellados con material de cobertura en todos sus flancos, para originar y facilitar en su interior el proceso de digestión anaeróbica.
El compost producido se empleará para el manejo de los viveros y las actividades de revegetación durante la fase de cierre de operaciones. En caso de contar con un excedente del material de compost, éste se entregará a la gente de la zona para enriquecer el suelo de sus parcelas de cultivo. Los desechos inorgánicos se clasificarán y trasladarán periódicamente a rellenos sanitarios autorizados. Se procurará llegar a acuerdos con municipalidades locales para construir y operar rellenos sanitarios específicos para este Proyecto, que cumplan con los requerimientos de la Ley General de Residuos Sólidos.
Los desechos industriales, tales como lubricantes, se enviarán a una compañía especializada que se encargue de su manejo y disposición final. Todos los residuos se registrarán durante su disposición y se reportará mensualmente a la SAS de TGP. Durante la operación de los campamentos y todo el desarrollo del proyecto, TGP mantendrá supervisión constante de las actividades a través de la Oficina de SAS y la Oficina de Relaciones Comunitarias (ORC).
Finalmente, durante la construcción, se tomarán muestras en los suelos donde se ubicarán los campamentos y patios de maquinarias, antes de la construcción y una vez realizado el abandono de estos. Las muestras serán enviadas al laboratorio para su caracterización agrológica y para el análisis de Hidrocarburos Totales de Petróleo (TPH) y Metales Pesados (Bario, Plomo, Cadmio, Mercurio y Cromo).
Durante la operación no se prevé el monitoreo de suelos debido a que no existirán descargas hacia este.
3.4.2.5 Maquinaria
Para el movimiento de tierras se utilizarán motoniveladoras, retroexcavadoras, topadoras (dozers) y, eventualmente, equipos de perforación, en caso de uso de explosivos. Esta es la misma maquinaria que será utilizada para la construcción de todo el Sistema de Transporte por Ductos. La metodología de uso de equipos será de acuerdo a las condiciones del terreno.
3.4.2.6 Tráfico en Derecho de Vía
El tráfico dentro del derecho de vía será exclusivamente de los equipos de construcción del gasoducto, debido a que las pendientes y curvas extraordinarias del derecho de vía sólo permitirán el paso de camiones especializados y camionetas 4 x 4. El combustible utilizado será principalmente Diesel 2.
La velocidad dentro del derecho de vía será restringida a 30 km/hr y se reducirá a 20 km/hr en aquellos lugares donde haya población cercana. El desplazamiento de vehículos de alto tonelaje se establecerá en caravanas, las cuales estarán escoltadas por camionetas a fin de prevenir el peligro para otros vehículos en la vía.
Se formará un grupo de vigilancia en coordinación con las comunidades de la zona para vigilar que no se utilice la vía de acceso indebidamente y controlar el acceso de poblaciones ajenas a la zona en el caso de la variante Pacobamba.
3.4.2.7 Combustible
El combustible para la maquinaria de construcción se transportará directamente por camiones cisterna, principalmente, desde el depósito de combustibles o, en su defecto, desde el campamento de trabajadores. Las actividades relacionadas con mantenimiento, como engrase y cambio de aceite, se realizarán con camiones de servicios habilitados para esta tarea.
Para el reabastecimiento de combustible en los frentes de trabajo se realizará el siguiente procedimiento:
• Los combustibles serán adquiridos en centros de distribución y enviados a los frentes de trabajo en cisternas.
• El combustible para la maquinaria de construcción se transportará desde el depósito de combustibles o en su defecto desde el campamento.
• El transporte de combustible se realizará durante el día, contando con el equipo necesario en caso de presentarse una contingencia.
• La maquinaria será reabastecida en campo mediante el uso de un camión de reabastecimiento, donde el reabastecimiento sólo se realizará con bombas de trasiego y en lugares adecuados. No se realizará el reabastecimiento cerca de cuerpos de agua. • Las actividades relacionadas con mantenimiento como lubricaciones y cambio de aceite
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-36
se realizarán con camiones de servicios habilitados para esta tarea.
• Los combustibles se almacenarán en tanques con un sistema de contención secundaria al 120% del volumen almacenado.
Las medidas preventivas que se tomarán en cuenta durante estas labores son:
• Capacitación del personal de mantenimiento y recarga de combustibles mediante un adecuado manejo y utilización de implementos de contención de hidrocarburos.
• Prohibir el mantenimiento de la maquinaria y recarga de combustible en cruces de río. • Capacitación de los choferes en manejo de combustibles y lubricantes.
• Velocidad máxima de 20 km/h dentro del área de influencia directa del proyecto.
• Contratación de empresas de transportes autorizadas y con experiencia en el traslado de combustibles o insumos peligrosos.
• Velocidad máxima de desplazamiento en vías públicas no mayor a 60 km/h (20 km/h cerca de centros poblados).
• Los choferes contarán con hojas de seguridad (donde se consigna las características del insumo) y los permisos respectivos.
• Los choferes establecerán reportes periódico del status de su carga a su central (deberá contar con un sistema de comunicación).
3.4.3 ESTRATEGIA DE CONSTRUCCIÓN
La construcción de la variante Pacobamba se realizará de este a oeste. Debido a las pendientes pronunciadas en esta zona de trabajo, se aplicarán procedimientos especiales de instalación de ductos. En las pendientes altas del sector comprendido entre Toccate y el río Apurímac, donde se prevé que las zanjas puedan actuar como canales de drenaje, se instalarán disipadores de energía y tapones como medida de control de erosión.
La variante Chincha-Chilca se construirá de sur a norte. Debido a que dichos tramos son relativamente planos y a las condiciones climáticas de la zona, se utilizarán métodos convencionales de construcción.
Los cruces de río se realizarán secuencialmente en todos los frentes de trabajo utilizando una cuadrilla especial. Los tipos de cruce (diseño constructivo) que se emplearán dependerán de la topografía, hidrología, y geología del lecho del río.
La restauración es muy importante en ambos sectores. En Pacobamaba, debido al potencial de erosión y a la exposición de los ductos en la época de lluvias, se prestará especial atención a los sitios de restauración y a la protección geotécnica que se requiera.
3.4.4 SECUENCIA CONSTRUCTIVA DE LOS DUCTOS
La variante Pacobamba será construida en dos temporadas en la selva. En la temporada inicial se abrirá el derecho de vía y se construirá la tubería de LGN. En la segunda temporada se construirá la tubería de GN y se realizará el cierre. Ambos ductos seguirán la
misma serie de operaciones únicas y secuenciales.
La variante de Chincha–Chilca será construida en una temporada donde primero se abrirá el derecho de vía y luego se procederá a instalar las tuberías.
Típicamente, la cuadrilla de construcción procede a lo largo del derecho de vía del gasoducto en una operación continua. Se elaborarán todos los procedimientos constructivos requeridos para reducir al mínimo el tiempo de perturbación en el medio circundante.
3.4.4.1 Prospección (Replanteo)
El paso inicial en la preparación del derecho de vía para la construcción es la prospección. Un equipo de prospección marcará cuidadosamente con estacas los límites externos del derecho de vía, la localización central de los ductos, las líneas centrales de drenaje y las elevaciones, cruces de caminos, arroyos y ríos, y los espacios temporales de trabajo, como por ejemplo las áreas de asentamiento, áreas de cruces de los ríos y campamentos.
3.4.4.2 Desbroce
Una vez definido el trazo constructivo, se demarcará el ancho de la plataforma nivelada, que tendrá un ancho de rodadura de 25 m en todos los tramos de las variantes. Sólo la variante Pacobamba requerirá del desbroce de árboles, para lo cual se cuenta con el permiso de desbosque ante el INRENA. La figura 3-5 muestra diagramas simplificados del proceso de apertura del derecho de vía en una ladera de bosque como es el caso de Pacobamba. El desbroce inicial se realizará con machete para la vegetación pequeña y con motosierra para aquella vegetación de más de 20 cm de diámetro. Los árboles con diámetros mayores a 20 cm se cortarán con técnica de tumbado dirigido a fin de que todos los árboles caigan dentro de derecho de vía.
Los tocones se extraerán mediante el uso de retroexcavadora o una topadora (dozer), al igual que las especies menores al diámetro anteriormente indicado. Los troncos se desramarán y colocarán a un costado de la pista, para que sirvan de contención del suelo nivelado. Ningún residuo orgánico de esta etapa de la construcción será incinerado.
En el caso de la variante de Chincha–Chilca, el desbroce consistirá en eliminar la vegetación menor, tales como arbustos y hierbas, o cultivos. El trazo de esta variante en su mayor extensión presenta áreas sin vegetación por la condición desértica de la costa. En todos los casos se obtendrá un acuerdo con los propietarios del terreno antes de iniciar dichas actividades.
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-38
Figura 3-5 Proceso de Apertura del Derecho de Vía
Figura C Disposición final del material de corte y relleno
Figura A Bosque no intervenido Figura B Bosque talado y troncos
3.4.4.3 Nivelación
Con la finalidad de minimizar el impacto ambiental que genera la apertura del derecho de vía, el criterio de construcción (ancho y pendientes) se basa en permitir la operación de la maquinaria y el tránsito seguro a vehículos y equipos especiales de construcción. Mediante topadoras y retroexcavadoras se hará el movimiento de tierras para la apertura y nivelación de la pista. Las figuras 3-6, 3-7 y 3-8 muestran las secciones transversales típicas del derecho de vía en laderas, lomas y el llano. Las figuras 3-6, 3-7 y 3-8 son representativas de las condiciones que serán encontradas en la variante Pacobamba y en algunos casos en la variante Chincha-Chilca.
Los taludes de relleno adyacentes al derecho de vía tendrán una relación que asegure su estabilidad. En áreas de cortes en ladera, se minimizará el movimiento de suelo, efectuando un corte con una sección en terreno firme, mientras que lo faltante estará dado por el relleno de material de excavación, que será contenida por la vegetación cortada. Esta zona de relleno será utilizada como pista de asistencia. En la variante Pacobamba se construirán desarrollos a lo largo del derecho de vía (accesos en zig-zag), que permitan superar aquellos sectores donde la pendiente longitudinal sea superior al 20%, en forma segura para los equipos y personal. En los tramos de la costa no será necesario el uso de “desarrollos”.
Se nivelará el derecho de vía en aquellos lugares que se requiera para crear una superficie de trabajo razonablemente nivelada que permita el paso seguro de los equipos y reduzca el número y grado de codos verticales de los ductos. Los desechos y el material excavado serán apilados a un lado del derecho de vía permitiendo que el otro lado sea utilizado como acceso y sitio para el almacenamiento del material de construcción. En las áreas agrícolas existentes en la variantes Pacobamba y Chincha–Chilca, la capa vegetal será amontonada separadamente del subsuelo. No se acumulará suelo de corte en cursos de agua.
El volumen estimado de corte de tierra requerido para la nivelación se presenta en el cuadro 3-15. La mayor parte del material de corte se utilizará en la construcción del terraplén del derecho de vía. El exceso de material se utilizará para ampliar la berma o para mejorar el talud (reducir la pendiente del talud). En todos los casos este material se estabilizará y revegetará en el lugar y no se permitirá que caiga en los fondos de los valles o quebradas.
Cuadro 3-15 Volúmenes Estimados de Corte por Tramo
Variante Volumen de Corte (m3)
Longitud del Tramo (m)
Pacobamba 552 540 36 836
Chincha–Chilca 1 384 200 115 537
Se prevé que la superficie del derecho de vía abierto se mejorará mediante la utilización de grava o roca competente en la variante Pacobamba y en algunos tramos de la variante Chincha-Chilca donde sea necesario mejorar las características de la superficie de rodadura. La mayoría de este material se
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-40 obtendrá producto del corte durante el movimiento de tierras. Si no se encuentra material rocoso, se tomará grava de las canteras de río o terrestres identificadas, para lo cual se obtendrán previamente los permisos de acceso y uso correspondientes. En caso que las canteras se encuentren en tierras de una comunidad se realizará un acuerdo con sus autoridades para su uso.
En los cortes de los macizos rocosos ubicados en las variantes se utilizarán explosivos. Todo el manejo de explosivos, en las etapas de adquisición, traslado, almacenamiento y manipulación se realizará en conformidad con la legislación peruana y las instrucciones específicas que emita la DICSCAMEC.
No se han definido los puntos de almacenamiento puesto que esto se rige por resoluciones confidenciales emitidas por el organismo fiscalizador.
3.4.4.4 Apertura de Zanjas
Los ductos se disponen sobre el subsuelo por lo que se requerirá la excavación de dos zanjas (GN y LGN). Dichas zanjas serán abiertas con retroexcavadoras o máquinas de apertura de zanjas. Es posible que se necesite dinamitar el substrato de roca en algunas áreas, lo cual será realizado de acuerdo con las regulaciones peruanas. Las zanjas serán excavadas lo suficientemente profundas para permitir una cobertura de tierra, de acuerdo a las normas ASME y que fue presentada en el cuadro 3-3. El material excavado será amontonado a lo largo del derecho de vía a un lado de la zanja para un fácil acceso durante el relleno. En las áreas agrícolas y demás tramos donde sea factible y práctico, la capa vegetal o tierra superficial será apilada separadamente. Es importante remarcar que, adicionalmente, se dejarán tramos sin material excavado para que sean utilizados por la fauna como corredores.
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-42
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-44
3.4.4.5 Desfile de la Tubería
La tubería será transportada por camión al área general de almacenamiento y luego transportada a los “patios de acopio de tubería” a lo largo del derecho de vía, donde será almacenada sobre soportes temporales. La tubería será colocada a lo largo de la zanja excavada en una sola línea continua, fácilmente accesible al personal de construcción. La tubería será transportada en camiones cureña, “pipe carriers”, o helicópteros en pendientes fuertes en la variante Pacobamba. Esto permitirá que la subsecuente alineación y operaciones de soldadura procedan con eficiencia.
La tubería, antes de ser enterrada, se ubicará en la parte izquierda de la pista en los lomos de cerros. En zonas de corte, la tubería se ubicará contra el corte dejando un espacio de 1,5 m. En zonas de pendientes fuertes se le ubicará en lugares de acopio temporal. En los cruces de los ríos, la cantidad de tubería requerida para franquear el río será acopiada en áreas de trabajo temporales en una o ambas orillas del río. En todos los casos la tubería será apoyada sobre sacos rellenos con suelo del lugar. En el alineado de la tubería se dejarán espacios libres cada 500 m o identificando corredores para el paso de animales.
3.4.4.6 Curvado de los Ductos
Se requerirá del curvado de la tubería para permitir que los ductos sigan los cambios naturales del declive y los cambios de dirección del derecho de vía. El curvado de la tubería será diseñado técnicamente y fabricados en los patios de tubería o en los mismos derecho de vía.
3.4.4.7 Alineación y Soldadura
Luego del desfile y curvado, las tuberías serán colocadas en soportes temporales (plataformas de madera) a un lado de la zanja. Los extremos de los tubos serán cuidadosamente alineados y soldados juntos utilizando múltiples pasadas para una completa penetración de la soldadura. Los tubos serán unidos con soldadura formando filas de aproximadamente 500 m.
Solamente serán admitidos soldadores calificados para realizar las soldaduras. Su calificación será determinada de acuerdo a normas ANSI, API (American Petroleum Institute) o ASME. El personal de soldadura estará instruido en la recolección, manejo y disposición de todos los residuos generados por la actividad (electrodos, alambre, cepillos, gratas, vidrios, etc.).
3.4.4.8 Rayos Gamma y Reparación de las Soldaduras
A fin de asegurar que los ductos ensamblados cumplan o excedan los requerimientos de resistencia del diseño, las soldaduras serán inspeccionadas visualmente y mediante gammagrafía de acuerdo con la Sección V del ASME “Exámenes No Destructivos”. Las soldaduras que muestren inclusiones (espacios nulos) serán retiradas y vueltas a soldar.
Para dicha prueba se emplearán dos sistemas altamente especializados, con bajos niveles de radiación y tiempo de exposición que limitan la exposición a la radiación emitida para la prueba.
El primer sistema que será utilizado para la soldadura de producción es un sistema que viaja por el interior de los ductos, identifica el lugar de la soldadura y emite la radiación para exponer la soldadura. El segundo sistema es utilizado en cruces especiales y consiste de un sistema externo con una cubierta que es colocado sobre la soldadura y accionado a control remoto. Ambos sistemas utilizan una fuente de baja radiación y un tiempo de exposición corto.
En ambos casos el operador supervisa la prueba pero no está directamente expuesto al ser estos activados remotamente. Este operador es altamente calificado y cuenta con un sistema especial de protección personal. En el caso de sistema externo, el operador, una vez colocado el sistema sobre la soldadura, se aleja y utiliza un medidor de radiación para asegurarse que los niveles emitidos están por debajo de los establecidos por los niveles ocupacionales de radiación.
Debido a los bajos niveles de radiación emitidos, al uso de cubiertas o método interno y al corto tiempo de exposición por lugar, esta prueba no tiene impactos sobre el ambiente.
3.4.4.9 Revestimiento de Soldaduras de Campo, Inspección y Reparación
Luego de la soldadura, las uniones serán recubiertas con un recubrimiento de polietileno similar al aplicado en la fábrica, de acuerdo con las especificaciones recomendadas por los fabricantes. Los recubrimientos en las secciones concluidas de los ductos serán inspeccionados y se reparará cualquier área dañada.
3.4.4.10 Bajada
La sección terminada de tubería será levantada de sus soportes temporales por tractores de grúa (sidebooms) y descendida a la zanja. Antes de bajar la tubería, se inspeccionará la zanja para asegurar que esté libre de rocas u otros desechos que pudieran dañar el gasoducto o su revestimiento.
3.4.4.11 Tapada
Luego de que el ducto sea colocado en la zanja, ésta será rellenada. Cuando el material excavado previamente contenga rocas grandes u otros materiales que pudieran dañar la tubería, previamente se colocará una capa de material fino alrededor del ducto antes de tapar la zanja; luego los materiales excavados serán empujados hacia la zanja utilizando equipos de palas o azadones. El material de relleno será luego empujado hacia la zanja utilizando maquinaria pesada. El material será compactado con el paso de la oruga de una máquina. En ningún caso, residuos de la construcción serán depositados dentro de la zanja y cubiertos con material de relleno. Se dejará una pequeña corona de tierra para compensar cualquier asentamiento que pudiera ocurrir en el futuro. La capa vegetal que haya sido separada durante la excavación será colocada nuevamente para ayudar en la revegetación
EIA Variantes Pacobamba y Chincha-Chilca Vol I 3-46
del derecho de vía.
3.4.5 SEÑALIZACIÓN
Al término de la fase constructiva del proyecto y antes de la puesta en marcha de la operación del mismo, se instalarán postes de señalización cada kilómetro indicando la progresiva del ducto, la profundidad del mismo y un número telefónico de contacto para información o casos de emergencia. Cuando los ductos crucen vías, canales y cursos de agua, dicha señalización contará con un aviso de peligro acerca de los contenidos de cada ducto e información de la profundidad a la cual se encuentran enterrados junto a dicha infraestructura para evitar cualquier posible daño. El ducto no contará con un cordón de señalización subterráneo, ya que esta práctica está establecida solo para sistemas de distribución de gas en zonas urbanas donde el riesgo de excavaciones cercanas es frecuente.
3.4.6 PRUEBAS Y EMPALMES FINALES
Luego de concluir la soldadura y colocación de los ductos en la zanja, la tubería será limpiada y se realizarán mediciones para verificar el diámetro. Posteriormente se realizará una prueba al gasoducto, de acuerdo con la norma ASME B31.4 y B31.8 para tener la certeza de que estará en capacidad de operar a la presión diseñada.
Los segmentos de prueba del gasoducto serán sellados y llenados con agua o aire, según el caso. En caso de utilizarse agua, en algunos puntos altos se instalarán bocas de ventilación para facilitar el llenado, y en algunos puntos bajos se colocará bocas de drenaje. La longitud de cada segmento de prueba estará determinada por la topografía y la disponibilidad del agua para la prueba. El proyecto se encuentra en una etapa en que está pendiente la definición de los tramos a realizar la prueba hidrostática, una vez conocida esta información, se pueden generar antecedentes más completos referente a la cantidad de agua a utilizar como de los puntos definitivos para las tomas de agua, así como para los puntos de disposición de aguas finales. Esta definición podrá concretarse hacia fines del año 2002. La información será presentada a la DGAA una vez que esté disponible.
No se utilizará como fuente de abastecimiento de agua aquellos ríos en los cuales se requiera utilizar más del 30% del caudal normal para satisfacer la tasa de llenado de la prueba. El cuadro 3-16 presenta el volumen máximo de agua que será utilizado para la prueba hidrostática basado en el diámetro y las características del diseño de los ductos. Cualquier pérdida significativa de presión que no pueda ser atribuida a otros factores tales como cambios de temperatura, indicaría que en algún lugar existe una fuga. Cualquier fuga será detectada, reparada y el segmento vuelto a probar.
Cuadro 3-16 Volumen Máximo de Agua para Prueba Hidrostáticas por Sector
Tramo Volúmenes de Agua (m3)
