Diseño de una red de datos y propuesta de plan de contingencia para el cableado estructurado del edificio de la Defensoría Pública del Ecuador de la ciudad de Quito

Texto completo

(1)

(2) ESCUELA POLITÉCNICA NACIONAL. FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA. DISEÑO DE UNA RED DE DATOS Y PROPUESTA DE PLAN DE CONTINGENCIA PARA EL CABLEADO ESTRUCTURADO DEL EDIFICIO DE LA DEFENSORÍA PÚBLICA DEL ECUADOR DE LA CIUDAD DE QUITO. PROYECTO PREVIO A LA OBTENCIÓN DEL TÍTULO DE INGENIERO EN ELECTRÓNICA Y TELECOMUNICACIONES. CAMUÉS BUITRÓN CARLOS VINICIO [email protected]. DIRECTOR: ING. JORGE EDUARDO CARVAJAL RODRIGUEZ MSc. [email protected]. Quito, septiembre 2017.

(3) i. DECLARACIÓN Yo, Carlos Vinicio Camués Buitrón declaro bajo juramento que el trabajo aquí descrito es de mi autoría, que no ha sido previamente presentado para ningún grado o calificación profesional; y que he consultado las referencias bibliográficas que se incluyen en este documento.. A través de la presente declaración cedo mis derechos de propiedad intelectual correspondientes a este trabajo, a la Escuela Politécnica Nacional, según lo establecido por la ley de propiedad intelectual, por su reglamento y por la normativa institucional vigente.. ______________________________________ Carlos Vinicio Camués Buitrón.

(4) ii. CERTIFICACIÓN Certifico que el presente trabajo, “DISEÑO DE UNA RED DE DATOS Y PROPUESTA DE PLAN DE CONTINGENCIA PARA EL CABLEADO ESTRUCTURADO DEL EDIFICIO DE LA DEFENSORÍA PÚBLICA DEL ECUADOR DE LA CIUDAD DE QUITO”, fue desarrollado por el señor Carlos Vinicio Camués Buitrón, bajo mi supervisión.. ______________________________ ING. JORGE CARVAJAL MSc. DIRECTOR DEL PROYECTO.

(5) iii. CONTENIDO. ÍNDICE DE FIGURAS ............................................................................................. VIII ÍNDICE DE TABLAS ................................................................................................... X CAPÍTULO I ................................................................................................................ 1 FUNDAMENTOS TEÓRICOS DEL SISTEMA DE CABLEADO ESTRUCTURADO .. 1 1.1 DEFINICIONES Y CONCEPTOS...................................................................... 1 1.1.1 DEFINICIÓN DE CABLEADO ESTRUCTURADO..................................... 1 1.1.2 BENEFICIOS ............................................................................................. 1 1.2 ANSI/EIA/TIA-568-C (ESTÁNDAR DE CABLEADO DE TELECOMUNICACIONES GENÉRICO PARA INSTALACIONES DE CLIENTES) .. 2 1.2.1 ANSI/EIA/TIA-568C.0 (CABLEADO DE TELECOMUNICACIONES GENÉRICO PARA LOCALES DE CLIENTES) .................................................... 3 1.2.2 ANSI/EIA/TIA/568C.1 (CABLEADO DE TELECOMUNICACIONES ESTÁNDAR PARA EDIFICIOS COMERCIALES) ................................................ 6 1.2.2.1 Instalaciones de Entrada .................................................................... 7 1.2.2.2 Distribuidor Principal y Secundario..................................................... 7 1.2.2.3 Distribuidor Central de Cableado ....................................................... 8 1.2.2.4 Distribuidores Horizontales................................................................. 9 1.2.2.5 Distribución Horizontal de Cableado .................................................. 9 1.2.2.6 Cableado Horizontal en Oficinas Abiertas ........................................ 11 1.2.2.6.1 Dispositivos de múltiples conectores de telecomunicaciones (MUTOA)..................................................................................................... 12 1.2.2.6.2 Puntos de consolidación ............................................................... 12 1.2.2.7 Áreas de Trabajo .............................................................................. 13 1.2.3 ANSI/EIA/TIA 568C.2 (ESTÁNDARES DE CABLEADO Y COMPONENTES DE TELECOMUNICACIONES DE PAR TRENZADO BALANCEADO) ................................................................................................. 14.

(6) iv 1.2.3.1 Características mecánicas de los cables para cableado horizontal . 14 1.2.3.2 Características de transmisión de los cables para cableado horizontal ……………………………………………………………………………...15 1.2.4 ANSI/EIA/TIA 568-C.3 (COMPONENTES DE CABLEADO DE FIBRA ÓPTICA)............................................................................................................. 16 1.2.4.1 Rendimiento de transmisión por cable ............................................. 16 1.2.4.2 Requisitos físicos ............................................................................. 16 1.2.4.3 Conectores de fibra .......................................................................... 17 1.2.4.4 Empalmes de fibra óptica ................................................................. 18 1.3 ANSI/EIA/TIA-569 (ESPACIOS Y CANALIZACIONES PARA TELECOMUNICACIONES) ................................................................................... 19 1.3.1 INSTALACIONES DE ENTRADA ............................................................ 20 1.3.2 SALA DE EQUIPOS ................................................................................ 20 1.3.3 CANALIZACIONES DE BACKBONE ...................................................... 21 1.3.3.1 Canalizaciones externas entre edificios ........................................... 21 1.3.3.2 Canalizaciones internas ................................................................... 22 1.3.4 SALAS DE TELECOMUNICACIONES .................................................... 23 1.3.5 CANALIZACIONES HORIZONTALES .................................................... 24 1.3.6 TIPOS DE CANALIZACIONES HORIZONTALES ................................... 24 1.3.7 SECCIÓN DE LAS CANALIZACIONES .................................................. 28 1.3.8 DISTANCIA A CABLES DE ENERGÍA .................................................... 29 1.3.9 ÁREAS DE TRABAJO ............................................................................ 30 CAPÍTULO 2 ............................................................................................................. 31 DISEÑO DE LA RED DE DATOS ............................................................................. 31 2.1 INTRODUCCIÓN ............................................................................................ 31 2.2 ANÁLISIS DE REQUERIMIENTOS PARA EL DISEÑO .................................. 31 2.2.1 ANÁLISIS DE LA INFRAESTRUCTURA DEL EDIFICIO: ....................... 32 2.2.1.1 Planta Baja ....................................................................................... 32 2.2.1.2 Primer Piso ....................................................................................... 34 2.2.1.3 Segundo Piso ................................................................................... 36.

(7) v 2.2.1.4 Tercer Piso ....................................................................................... 38 2.2.2 DETERMINACIÓN DE CANTIDAD DE PUNTOS DE RED Y RUTAS .... 40 2.2.2.1 Planta Baja ....................................................................................... 41 2.2.2.2 Primer Piso ....................................................................................... 42 2.2.2.3 Segundo Piso ................................................................................... 44 2.2.2.4 Tercer piso ....................................................................................... 46 2.2.3 CÁLCULO DE CANTIDAD DE CABLE UTP ........................................... 48 2.2.4 CÁLCULO DE LA CANALIZACIÓN ......................................................... 49 2.2.5 COSTO REFERENCIAL DE IMPLEMENTACIÓN DEL PROYECTO. ..... 51 2.2.6 DISEÑO DEL DIRECCIONAMIENTO IP ................................................. 55 2.2.6.1 Diseño del direccionamiento IP para el grupo de DATOS ................ 55 2.2.6.2 Diseño del direccionamiento para el grupo CÁMARAS .................... 56 2.2.6.3 Diseño del direccionamiento para el grupo WIRELESS ................... 57 2.2.7 ASIGNACIÓN DE VLAN .......................................................................... 58 2.2.8 ASIGNACIÓN DEL DIRECCIONAMIENTO IP A LOS PUNTOS DE DATOS ............................................................................................................... 60 2.2.9 DIMENSIONAMIENTO DEL TRÁFICO ................................................... 63 2.2.9.1 Acceso a Internet ............................................................................. 64 2.2.9.1.1 Descarga de Archivos ................................................................... 65 2.2.9.1.2 Acceso páginas Web .................................................................... 65 2.2.9.2 Acceso a la Intranet .......................................................................... 65 2.2.9.2.1 Correo electrónico ........................................................................ 66 2.2.9.2.2 Telefonía IP .................................................................................. 66 2.2.9.2.3 Cámaras IP ................................................................................... 67 2.2.9.2.4 Video llamada o video conferencia ............................................... 69 2.2.10. CÁLCULO TOTAL DE LA CAPACIDAD DE ANCHO DE BANDA ....... 70. CAPÍTULO 3 ............................................................................................................. 71 PLAN DE CONTINGENCIA ...................................................................................... 71 3.1 INTRODUCCIÓN ............................................................................................ 71 3.2 DEFINICIÓN DE PLAN DE CONTINGENCIA ................................................. 71.

(8) vi 3.3 ASPECTOS GENERALES ............................................................................. 72 3.4 ANÁLISIS DE RIESGOS................................................................................. 72 3.4.1 IDENTIFICACIÓN DE LOS ACTIVOS ..................................................... 74 3.4.1.1 Detalle de activos por piso ............................................................... 74 3.4.2 IDENTIFICACIÓN DE LOS RIESGOS. ................................................... 78 3.4.3 IDENTIFICACIÓN DE LOS RECURSOS MÍNIMOS REQUERIDOS....... 82 3.4.3.1 Prioridades de recuperación de los recursos ................................... 83 3.4.4 DESARROLLO DE MEDIDAS DE CONTINGENCIA .............................. 83 3.4.4.1 Listado de procedimientos preventivos generales ............................ 83 3.4.4.2 Listado de procedimientos preventivos para cableado estructurado horizontal ........................................................................................................ 85 3.4.4.3 Listado de procedimientos preventivos para las áreas de trabajo y equipos informáticos. ...................................................................................... 87 3.4.4.4 Listado de procedimientos preventivos para incendios .................... 88 3.4.4.5 Listado de procedimientos preventivos para daños por agua e inundaciones .................................................................................................. 89 3.4.5 DESARROLLO DE MEDIDAS DE RECUPERACIÓN O MITIGACIÓN ... 89 3.4.5.1 Listado de medidas de mitigación o recuperación para daño de equipos…….. .................................................................................................. 89 3.4.5.2 Listado de medidas de mitigación o recuperación para incendio o fuego….. ...................................................................... …………………………90 3.4.5.3 Listado de medidas de mitigación o recuperación para humedad o inundación ...................................................................................................... 91 CAPÍTULO 4 ............................................................................................................. 92 CONCLUSIONES Y RECOMENDACIONES ............................................................ 92 4.1 CONCLUSIONES ........................................................................................... 92 4.2 RECOMENDACIONES................................................................................... 94 BIBLIOGRAFÍA ........................................................................................................ 96 ANEXOS ................................................................................................................. 101.

(9) vii ANEXO A: PLANO FINAL PLANTA BAJA............................................................ 102 ANEXO B: PLANO FINAL PRIMER PISO ............................................................. 103 ANEXO C: PLANO FINAL SEGUNDO PISO ......................................................... 104 ANEXO D: PLANO FINAL TERCER PISO............................................................. 105 ANEXO E: PLAN DE CONTINGENCIA PARA EL EDIFICIO DE LA DEFENSORÍA PÚBLICA DEL ECUADOR CON SEDE EN QUITO. .................................................. 1.

(10) viii. ÍNDICE DE FIGURAS CAPÍTULO 1. Figura 1.1 Cableado genérico propuesto por la recomendación 568-C.0 .................. 4 Figura 1.2 Ilustración de interconexión y conexión cruzada ....................................... 5 Figura 1.3 Ubicación de los componente según la recomendación 568-C.1 .............. 6 Figura 1.4 Distribución jerárquica de los distribuidores .............................................. 7 Figura 1.5 Conexión cruzada horizontal ..................................................................... 9 Figura 1.6 Distancias máximas para el cableado horizontal ..................................... 10 Figura 1.7 Ubicación de una Mutoa en el cableado Horizontal................................. 12 Figura 1.8 Especificaciones 568A y 568B ................................................................ 13 Figura 1.9 Conector 568SC según recomendación ANSI-568-C.3........................... 17 Figura 1.10 Relación entre cada tipo de canalización ............................................. 24 Figura 1.11 Área de trabajo ...................................................................................... 30. CAPÍTULO 2. Figura 2.1 Plano de Planta Baja ............................................................................... 33 Figura 2.2 Plano del primer piso ............................................................................... 35 Figura 2.3 Plano del segundo piso ........................................................................... 37 Figura 2.4 Plano de tercer piso................................................................................. 39 Figura 2.5 Simbología utilizada en los planos de cableado estructurado ................. 40 Figura 2.6 Plano final de planta baja ........................................................................ 41 Figura 2.7 Distribución del rack planta baja .............................................................. 42 Figura 2.8 Plano final del primer piso ....................................................................... 43 Figura 2.9 Distribución de rack primer piso .............................................................. 44 Figura 2.10 Plano final del segundo piso .................................................................. 45 Figura 2.11 Distribución de rack segundo piso ......................................................... 46.

(11) ix Figura 2.12 Plano final de tercer piso ....................................................................... 47 Figura 2.13 Distribución de rack tercer piso. ............................................................ 48 Figura 2.14 Distribución del backbone. .................................................................... 51 Figura 2.15 Tráfico promedio por usuario ................................................................ 64 Figura 2.17 Cámara IP tipo bala GV-BL1500 ........................................................... 68 Figura 2.18 Ancho de banda aproximado para cámara IP ....................................... 68. CAPÍTULO 3. Figura 3.1 Elementos de análisis de riesgos ............................................................ 73.

(12) x. ÍNDICE DE TABLAS CAPÍTULO 1. Tabla 1.1 Beneficios del cableado estructurado ......................................................... 1 Tabla 1.2 Distancias máximas para los cables de backbone ...................................... 8 Tabla 1.3 Cables aceptados por el estándar para distribución horizontal ................. 11 Tabla 1.4 Distancia máximas admisibles entre A, B y C ........................................... 12 Tabla 1.5 Categorías reconocidas por el estándar ................................................... 14 Tabla 1.6 Características mecánicas para el cableado horizontal ............................ 15 Tabla 1.7 Descripción de parámetros de transmisión ............................................... 15 Tabla 1.8 Requerimientos de cables de Fibra Óptica ............................................... 16 Tabla 1.9 Conectores típicos para fibra óptica. ......................................................... 18 Tabla 1.10 Componentes en la Infraestructura según ANSI/EIA/TIA-569 ................ 19 Tabla 1.11 Tipos de canalización externa. ................................................................ 21 Tabla 1.12 Tipos de canalización interna .................................................................. 22 Tabla 1.13 Tamaño de una sala de Telecomunicaciones según TIA-569 ................ 23 Tabla 1.14 Tipos de canalizaciones horizontales...................................................... 25 Tabla 1.15 Tipos de canalizaciones horizontales...................................................... 26 Tabla 1.16 Tipos de canalizaciones horizontales...................................................... 27 Tabla 1.17 Cálculo de cantidad de cables según su diámetro .................................. 28 Tabla 1.18 Tabla guía para seleccionar canaletas de superficie .............................. 29 Tabla 1.19 Distancias de separación entre el cableado de Datos y Energía ............ 30. CAPÍTULO 2. Tabla 2.1 Cantidad de puntos de datos en planta baja ............................................. 41 Tabla 2.2 Cantidad de puntos de datos en primer piso ............................................. 43 Tabla 2.3 Cantidad de puntos de datos en segundo piso ......................................... 44 Tabla 2.4 Cantidad de puntos de datos en tercer piso.............................................. 46.

(13) xi Tabla 2.5 Cálculo de cantidad de rollos de cable UTP ............................................. 49 Tabla 2.6 Guía para seleccionar canaletas de superficie ......................................... 50 Tabla 2.7 Cálculo cantidad de canaleta. ................................................................... 50 Tabla 2.8 Cotización 1 para instalación del cableado estructurado en el edificio ..... 52 Tabla 2.9 Cotización 2 para instalación del cableado estructurado en el edificio ..... 53 Tabla 2.10 Cuadro de costos para instalación del cableado estructurado en el edificio .................................................................................................................................. 54 Tabla 2.11 Resumen de puntos de datos por piso.................................................... 55 Tabla 2.12 Pasos para cálculo de direccionamiento del grupo DATOS. ................... 56 Tabla 2.13 Pasos para cálculo de direccionamiento del grupo CÁMARAS .............. 56 Tabla 2.14 Pasos para cálculo de direccionamiento del grupo WIRELESS ............. 57 Tabla 2.15 Direccionamiento IP de la red ................................................................. 57 Tabla 2.16 Descripción de VLAN .............................................................................. 58 Tabla 2.17 Asignación de VLAN ............................................................................... 58 Tabla 2.18 Tabla con distribución de IP y VLAN ....................................................... 59 Tabla 2.19 Descripción final de Planta Baja.............................................................. 60 Tabla 2.20 Descripción final del Primer Piso............................................................. 61 Tabla 2.21 Descripción final del Segundo Piso ......................................................... 62 Tabla 2.22 Descripción final del Tercer Piso ............................................................. 63 Tabla 2.23 Índice de simultaneidad .......................................................................... 64 Tabla 2.24 Consumos de ancho de banda ............................................................... 67 Tabla 2.25 Ancho de banda típico para video conferencia ....................................... 69 Tabla 2.26 Ancho de banda necesario para la red ................................................... 70. CAPÍTULO 3. Tabla 3.1 Inventario activos planta baja .................................................................... 74 Tabla 3.2 Inventario activos primer piso ................................................................... 75 Tabla 3.3 Inventario activos segundo piso ................................................................ 75 Tabla 3.4 Inventario activos tercer piso .................................................................... 76 Tabla 3.5 Inventario total de activos ......................................................................... 77.

(14) xii Tabla 3.6 Inventario de activos detallado .................................................................. 78 Tabla 3.7 Identificación de posibles amenazas (1) ................................................... 80 Tabla 3.8 Identificación de posibles amenazas (2) ................................................... 81 Tabla 3.9 Inventario de recursos mínimos requeridos .............................................. 82 Tabla 3.10 Tabla de priorización de tiempo para recuperación de recursos. ............ 83 Tabla 3.11 Lista de procedimientos generales (1) .................................................... 84 Tabla 3.12 Lista de procedimientos generales (2) .................................................... 85 Tabla 3.13 Lista de procedimientos preventivos para el cableado horizontal. .......... 86 Tabla 3.14 Lista de procedimientos preventivos para las áreas de trabajo. ............. 87 Tabla 3.15 Lista de procedimientos preventivos para incendios ............................... 88 Tabla 3.16 Lista de procedimientos preventivos para daños por agua e inundaciones .................................................................................................................................. 89 Tabla 3.17 Lista de medidas de recuperación para daño de equipos y red corporativa .................................................................................................................................. 90 Tabla 3.18 Lista de medidas de recuperación para incendio o fuego. ...................... 90 Tabla 3.19 Lista de medidas de recuperación para humedad o inundación. ............ 91.

(15) xiii. RESUMEN. El presente proyecto muestra el diseño del sistema de cableado estructurado y propone un plan de contingencia para el Edificio de la Niñez y Adolescencia de la Defensoría Pública del Ecuador con sede en Quito. Para el desarrollo del proyecto se ha dividido en cuatro capítulos diferentes:. En el capítulo 1, se describe los conceptos y normas ANSI/EIA/TIA 568C, ANSI/EIA/TIA 569, que rigen para Cableado Estructurado en donde se detalla los conceptos, definiciones y se desglosa cada una de las normas para su mejor comprensión, teniendo como finalidad establecer de manera clara las pautas para realizar un diseño de cableado estructurado orientado al edificio de la Defensoría Pública.. En el capítulo 2, se desarrolla el diseño del sistema de cableado estructurado, basándose en las normas descritas en el capítulo 1. Se realiza un análisis de requerimientos del edificio en cuanto a la red de datos y con esta información se realiza el diseño del sistema.. En el capítulo 3, se desarrolla el plan de contingencia considerando el estado actual del edificio, el desarrollo de este capítulo considera que aún no se encuentra instalada la infraestructura de datos y al momento el edificio se encuentra parcialmente ocupado.. En el capítulo 4, se presenta las conclusiones obtenidas durante el desarrollo del proyecto, de igual forma las recomendaciones respectivas que aporten al desarrollo en otros proyectos similares..

(16) xiv. PRESENTACIÓN El cambio vertiginoso de las tecnologías, aplicaciones, video llamadas, navegación por Internet, entre otras; exigen que las empresas mejoren sus comunicaciones internas, por lo que hoy en día toda organización debe contar dentro de su infraestructura de telecomunicaciones con un sistema que le permita garantizar el flujo y administración de sus datos.. Es así que un sistema de cableado estructurado proporciona a la red interna de la defensoría pública, escalabilidad y flexibilidad a sus usuarios en el caso de cambios profundos en la infraestructura del edificio.. Además, de forma complementaria es necesario contar con un plan que permita planificar, ejecutar procedimientos y acciones para afrontar posibles incidentes en su infraestructura que ponga en riesgo la continuidad de la transmisión de datos en la Defensoría Pública.. Un plan de contingencia, implica un análisis de todos los riesgos que se puede encontrar en la infraestructura de datos y se orienta a establecer un adecuado sistema que permita la previsión de desastres ya sean naturales o provocados por elementos externos a la red.. La Defensoría Pública del Ecuador presta servicios gratuitos a la comunidad, garantizando el acceso equitativo de la justicia a personas que por su condición no pueden contar con servicio legal, por esta razón el acceso e intercambio continuo de información es primordial para la ejecución de los casos legales que se manejan a diario. No obstante el flujo continuo de datos es garantizado por una red de cableado estructurado que cumpla con las normas vigentes y con procesos continuos preventivos que permitan conservar la red en óptimas condiciones..

(17) 1. CAPÍTULO I FUNDAMENTOS TEÓRICOS DEL SISTEMA DE CABLEADO ESTRUCTURADO 1.1 DEFINICIONES Y CONCEPTOS 1.1.1 DEFINICIÓN DE CABLEADO ESTRUCTURADO Un sistema de cableado estructurado es la infraestructura ordenada de cables conectores, canalizaciones y equipos, que permite transportar las señales digitales desde un equipo transmisor hasta un equipo receptor [1].. 1.1.2 BENEFICIOS En la Tabla 1.1 se muestran los beneficios que puede aportar un sistema de cableado estructurado [2]. Tabla 1.1 Beneficios del cableado estructurado BENEFICIOS Integración Conectividad. Mantenimiento Expansión. DESCRIPCIÓN Se utiliza un solo medio de distribución que permite llevar todos los cables hacia cada punto de la salida de información. A todos los componentes y dispositivos se les proporciona la misma conectividad obteniendo máxima eficiencia en cuanto a rendimiento y funcionamiento. El cableado estructurado cumple con normas y estándares establecidos, proporcionando que el mantenimiento sea más sencillo. El sistema de cableado estructurado es un sistema flexible que está preparado tanto para ampliaciones como para traslados.. Administración. Si un usuario se traslada de su ubicación física a otra, no será necesario reconfigurar su estación de red, basta con solo redireccionar su conexión y se conserva la configuración de su equipo.. Económico. El sistema permite ahorro económico en caso de traslado de oficinas o del inmueble..

(18) 2. 1.2 ANSI/EIA/TIA-568-C. (ESTÁNDAR. DE. CABLEADO. DE. TELECOMUNICACIONES GENÉRICO PARA INSTALACIONES DE CLIENTES) El estándar fue desarrollado para que se convierta en el documento genérico de uso cuando un estándar específico no estuviera disponible, simplifica el proceso de mantener los estándares actualizados y también simplifica y agiliza el desarrollo de nuevos estándares que se pueden enfocar hacia las excepciones y aspectos permitidos en el documento genérico [4][6]. El estándar además especifica los requerimientos de un sistema de cableado estructurado, independiente de las aplicaciones y de los proveedores para los edificios comerciales. Se debe considerar que un sistema de cableado estructurado debe tener al menos una vida útil de 15 a 25 años, periodo en el cual las aplicaciones y tecnologías estarán en constante desarrollo, por lo tanto el diseño del cableado estructurado debe considerar tanto los anchos de banda como las tecnologías actuales y futuras. El estándar especifica [4][6]:. ·. Requerimientos mínimos para cableado de telecomunicaciones dentro de un ambiente de oficina.. ·. Topología y distancias recomendadas.. ·. Parámetros de desempeño de los medios de comunicación.. El estándar ANSI/TIA/EIA 568-C consolida los documentos centrales de las recomendaciones. originales,. pero. cambia. la. organización,. generando. una. recomendación genérica o común a todo tipo de edificios. Está constituido de varias partes [4]:. ·. ANSI/TIA/EIA-568-C.0: Esta norma especifica los requisitos para el cableado de telecomunicaciones genérico. Especifica requisitos para la estructura del sistema de cableado, topologías, distancias, instalación y pruebas [7]..

(19) 3 ·. ANSI/TIA/EIA-568-C.1: Esta norma especifica los requisitos para el cableado de telecomunicaciones dentro de un edificio comercial, entre edificios comerciales en un entorno tipo campus. Especifica la topología del cableado, los requisitos de cableado, distancias de cableado y las configuraciones de salida y conector de telecomunicaciones [8].. ·. ANSI/TIA/EIA-568-C.2: Esta norma especifica requisitos mínimos para cableado de telecomunicaciones de par trenzado balanceado (canales y enlaces permanentes) y componentes (cable, conectores, hardware de conexión, patch cords, cables de equipo, cables de área de trabajo), incluyendo la salida y conectores de telecomunicaciones entre edificios en un entorno tipo campus [9].. ·. ANSI/TIA/EIA-568-C.3: Esta norma es aplicable a los componentes de cableado de fibra óptica, tales como: cable, conectores, hardware de conexión y patch cord; incluyendo aspectos mecánicos, ópticos y requisitos de compatibilidad [10].. 1.2.1 ANSI/EIA/TIA-568C.0. (CABLEADO. DE. TELECOMUNICACIONES. GENÉRICO PARA LOCALES DE CLIENTES). El estándar ANSI/EIA/TIA-568C.0 [7] es el fundamento de otros estándares y para los que se puedan desarrollar en el futuro. Varios de los conceptos originales de la recomendación ANSI/TIA/EIA 568-B.1 fueron generalizados e incluidos en la 568-C.0 [4] [7]:. ·. Para instalaciones el radio mínimo de curvatura del cable de par trenzado no debe ser menor a 4 veces el diámetro externo del cable.. ·. La Categoría 6 Aumentada (Cat. 6A) ha sido incluida en esta norma como tipo de medio reconocido.. ·. La distancia máxima para el desentorchado de un cable Categoría 6A, fue.

(20) 4 definido a una distancia no mayor a 1,25 cm. (igual que la Categoría 6). En la Figura 1.1 [7] se muestra cómo la norma establece una estructura de cableado en estrella, se define una nueva nomenclatura respecto a los diferentes subsistemas del cableado, definiéndoles como: subsistema de cableado para los segmentos de cableado, como distribuidores, para los puntos de conexión y salida de equipo para el distribuidor final.. Figura 1.1 Cableado genérico propuesto por la recomendación 568-C.0 [7]. ·. Subsistema de cableado 1: Proporciona una trayectoria desde las EO (Salida de. Equipo) hasta los niveles de distribución, llamado Distribuidor A, Distribuidor B o Distribuidor C, como por ejemplo la sala de telecomunicaciones de cada piso en edificios comerciales [4] [7]. ·. Subsistema de cableado 2 y subsistema de cableado 3: Proporciona una. trayectoria desde el Distribuidor A hasta un segundo nivel de distribución, llamado Distribuidor B [4] [7]..

(21) 5 Salida de Equipo: Proporcionan la ubicación más externa para terminar el cable. ·. en una topología en estrella. Es un lugar para la administración, reconfiguraciones, conexión de equipos y pruebas. Lugar donde se ubican los puestos, áreas de trabajo o escritorios [4] [7]. Los distribuidores proporcionan un lugar para la administración, reconfiguración, conexión de equipos y pruebas. Los distribuidores pueden configurarse como interconexiones o conexiones cruzadas como se muestra en la Figura 1.2 [7].. Figura 1.2 Ilustración de interconexión y conexión cruzada [7]. ·. Distribuidor A: Es el primer nivel de distribución, donde se concentran las áreas de trabajo.. ·. Distribuidor B: Es un nivel de distribución intermedio, entre el primer nivel de distribución y el distribuidor principal de cableado. En caso que el Distribuidor A no exista, las áreas de trabajo se conectan directamente a este distribuidor.. ·. Distribuidor C: Es el distribuidor principal del edificio..

(22) 6. 1.2.2 ANSI/EIA/TIA/568C.1. (CABLEADO. DE. TELECOMUNICACIONES. ESTÁNDAR PARA EDIFICIOS COMERCIALES). Define los requisitos para el cableado de telecomunicaciones: dentro de un edificio comercial, entre edificios y en ambiente tipo campus. Define topología, distancia del cableado, y salidas de telecomunicaciones [8].. En la Figura 1.3 según la norma, se identifica los seis componentes [4] [8].. Figura 1.3 Ubicación de los componentes según la recomendación 568-C.1 [4]. La descripción de cada componente es la siguiente:. 1. Instalaciones de Entrada. 2. Distribuidor Principal y Secundarios. 3. Distribuidor Central de Cableado. 4. Distribuidor Horizontal. 5. Distribución Horizontal de Cableado. 6. Áreas de Trabajo..

(23) 7 1.2.2.1 Instalaciones de Entrada. Consiste en los cables, hardware de conexión, dispositivos de protección y otros equipos que se conectan al cableado del proveedor de servicios. Al sitio llegan las canalizaciones de interconexión con otros edificios de la misma corporación si se trata de un campus. Normalmente en este sitio se encuentra el punto de demarcación, que es el cableado donde se limita las responsabilidades entre los prestadores de servicio y las empresas que ocupan el edificio [4] [8].. 1.2.2.2 Distribuidor Principal y Secundario. De forma general el cableado según la norma, se basa en una distribución jerárquica del tipo estrella. El cableado encaminado hacia las áreas de trabajo parte de un punto central, generalmente desde la sala de equipos, en este sitio se ubica el distribuidor principal de cableado de todo el edificio. Desde el distribuidor principal puede pasar por un distribuidor secundario y por una sala de telecomunicaciones hasta llegar a las áreas de trabajo. En la Figura 1.4 se muestra la distribución jerárquica de los distribuidores. El estándar no admite más de dos niveles de interconexión, desde la sala de equipos hasta la sala de telecomunicaciones [4] [8].. Figura 1.4 Distribución jerárquica de los distribuidores [4].

(24) 8 1.2.2.3 Distribuidor Central de Cableado. El cableado de backbone es la parte del sistema de cableado de telecomunicaciones del edificio comercial que proporciona interconexiones entre las instalaciones de entrada, los espacios del proveedor de servicios, salas de equipos comunes, salas de telecomunicaciones, salas de equipos y telecomunicaciones. El estándar admite los siguientes cables para el backbone [4] [8]:. ·. Cables UTP de 100 ohm (par trenzado sin malla).. ·. Cables de Fibra óptica multimodo de 50/125 µm.. ·. Cables de Fibra óptica multimodo de 62.5/125 µm.. ·. Cables de Fibra óptica monomodo.. Los cables coaxiales, ya no están admitidos en el estándar. El cable STP de 150 ohm, no se recomienda para instalaciones nuevas. En la Tabla 1.2, se presenta las distancias máximas para el cableado que depende de las aplicaciones (telefonía, datos, video, etc.) que deban transmitirse por ellas.. Tabla 1.2 Distancias máximas para los cables de backbone [4] Sala de Telecomunicaciones hasta Distribuidor principal. Sala de Telecomunicaciones hasta Distribuidor Secundario. Distribuidor Secundario hasta Distribuidor Principal. UTP. 800 m.. 300 m.. 500 m.. Fibra Óptica Multimodo. 2000 m.. 300 m.. 1700 m.. Fibra Óptica Monomodo. 3000 m.. 300 m.. 2700 m..

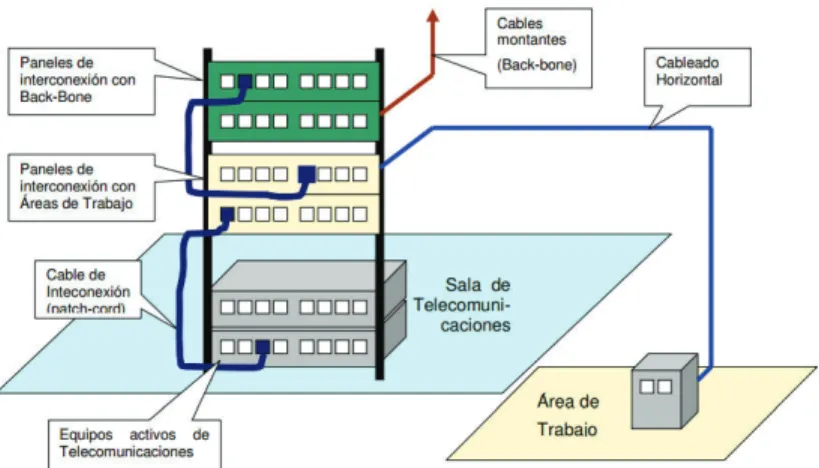

(25) 9 1.2.2.4 Distribuidores Horizontales. El cableado de backbone termina en los distribuidores horizontales, que se encuentran ubicados en la sala de telecomunicaciones. A los distribuidores horizontales llega el cableado proveniente de las áreas de trabajo. La función principal de los distribuidores horizontales es la de interconectar los cables horizontales que llegan de las áreas de trabajo con los cables de backbone que provienen de la sala de equipos, tal como se muestra en la Figura 1.5 [4] [8].. Figura 1.5 Conexión cruzada horizontal [4]. Normalmente los distribuidores horizontales que se encuentran en las salas de telecomunicaciones se encuentran conformados por patch panel a donde llega el cableado horizontal y de backbone, por medio de ellos se puede. realizar la. interconexión con un equipo activo o cable de backbone.. 1.2.2.5 Distribución Horizontal de Cableado. El cableado horizontal incluye: cable horizontal, área de trabajo, terminaciones mecánicas, conectores y patch cords situados en una sala de telecomunicaciones,.

(26) 10 pudiendo incorporar MUTOA1 y CP2. El cableado de distribución horizontal debe seguir una topología del tipo estrella jerárquica, con centro en la sala de telecomunicaciones, y cada uno de los extremos ubicados en las áreas de trabajo. La distancia máxima para el cableado de distribución horizontal es de 100 m, de donde 90 metros se considera desde la salida de telecomunicaciones en el área de trabajo hasta el patch panel de interconexión en el armario de telecomunicaciones. Los patch cords utilizados en las áreas de trabajo y en el armario de telecomunicaciones no deben ser más largos que 5 metros es decir, en conjunto no debe ser mayor a 10 metros, como se muestra en la Figura 1.6 [4] [8].. Figura 1.6 Distancias máximas para el cableado horizontal [11]. 1. MUTOA: Equipo que permite a los usuarios trasladarse, agregar equipos y realizar cambio en la distribución de los muebles modulares sin la necesidad de volver a tender el cableado. 2 CP: Punto de consolidación se trata de una interconexión en el cableado horizontal que permite reconfiguraciones más sencillas en oficinas abiertas con muebles modulares..

(27) 11 Los cables reconocidos para la distribución horizontal son los que se muestra en la siguiente Tabla 1.3 [4] [8].. Tabla 1.3 Cables aceptados por el estándar para distribución horizontal CABLE. DESCRIPCIÓN. UTP o ScTP. De 100 ohmios, Categoría 5e, 6 o 6A, según ANSI/EIA/TIA-568.B.2.. Fibra multimodo. 50/125 um, dos fibras según ANSI/EIA/TIA-568.C.3.. Fibra multimodo. 62.5/125 um, dos fibras según ANSI/EIA/TIA-568.C.3.. El estándar recomienda que cada área de trabajo debe tener como mínimo dos conectores de telecomunicaciones, considerando que uno de ellos estará asociado con servicios de voz y el otro asociado con servicios de datos, aunque esta distinción puede no existir cuando se utiliza VoIp3. Es el caso de este proyecto que utiliza VoIp, por lo tanto en el diseño de la red de datos únicamente se considera un punto de datos por área de trabajo.. 1.2.2.6 Cableado Horizontal en Oficinas Abiertas. Las prácticas de diseño de oficinas abiertas utilizan conjuntos de terminales de telecomunicaciones multiusuario (MUTOA), puntos de consolidación (CP), o ambos para proporcionar diseños flexibles. Estos espacios se reorganizan frecuentemente para satisfacer las necesidades cambiantes de los usuarios finales. Una interconexión en el cableado horizontal permite espacios abiertos de oficina que se reconfigurarán con frecuencia sin perturbar los recorridos de cables horizontales [4] [8].. 3. VoIP: Son las siglas de Voice Over Internet Protocol (Voz sobre Protocolo de Internet o Telefonía IP).

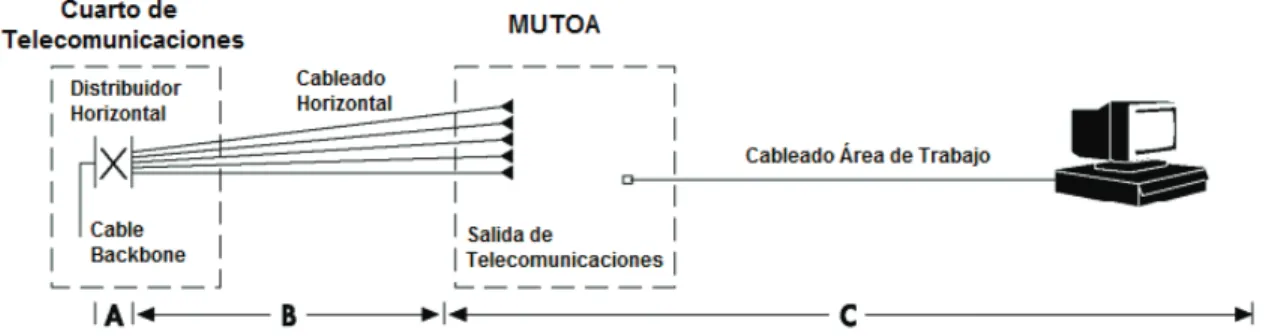

(28) 12 1.2.2.6.1 Dispositivos de múltiples conectores de telecomunicaciones (MUTOA). En la Figura 1.7 se muestra un MUTOA el cual facilita la conexión de cables horizontales a los cables de equipo del área de trabajo. Los MUTOA proporcionan gran ayuda en aquellos espacios de oficina abierta en donde se espera que las estaciones sean movidas frecuentemente o reconfiguradas.. Figura 1.7 Ubicación de un Mutoa en el cableado Horizontal [8]. La Tabla 1.4 muestra las distancias máximas admisibles, en función de los tramos marcados como “A”, “B” y “C” de la Figura 1.7 [8].. Tabla 1.4 Distancia máximas admisibles entre A, B y C. Tramo“A”. Tramo “B”. Tramo “C”. Distancia total. (m)5 5 5 5 5. (m) 90 85 80 75 70. (m) 5 9 13 17 22. (m) 100 99 98 97 97. 1.2.2.6.2 Puntos de consolidación. El punto de consolidación es un punto de interconexión dentro del cableado horizontal que utiliza el hardware de conexión instalado. Se diferencia del MUTOA en que un.

(29) 13 punto de consolidación requiere una conexión adicional para cada recorrido de cable horizontal. No se utilizarán conexiones cruzadas en un punto de consolidación, tampoco se utilizará más de un punto de consolidación en el mismo recorrido de cable horizontal. No se utilizará un punto de transición y punto de consolidación en el mismo enlace de cableado horizontal. Cada cable horizontal que se extienda a la salida de la estación de trabajo desde el punto de consolidación se terminará a una salida de telecomunicaciones o MUTOA. El punto de consolidación permite re-cablear únicamente parte del cableado en caso de cambios y movimientos [8].. 1.2.2.7 Áreas de Trabajo. Los componentes del área de trabajo se extienden desde el extremo de salida de telecomunicaciones del cableado horizontal hasta el equipo del área de trabajo incluido el patch cord. El conector de telecomunicaciones debe cumplir con los requisitos de ANSI/TIA-568-C.0. Los cables UTP son terminados en los conectores de telecomunicaciones en jacks modulares de 8 contactos, en los que se admiten dos tipos de conexiones, llamados T568A y T568B y que se muestra su configuración en la Figura 1.8 [8].. Figura 1.8 Especificaciones 568A y 568B [12].

(30) 14 1.2.3 ANSI/EIA/TIA 568C.2 (ESTÁNDARES DE CABLEADO Y COMPONENTES DE TELECOMUNICACIONES DE PAR TRENZADO BALANCEADO). El estándar especifica las características de los componentes del cableado, incluyendo parámetros mecánicos, eléctricos y de transmisión. El estándar reconoce las siguientes categorías de cables, según se muestra en la Tabla 1.5 [9].. Tabla 1.5 Categorías reconocidas por el estándar CATEGORÍA. CARACTERISTICAS. Categoría 3. Se aplica en cableado de par trenzado balanceado de 100 Ω y componentes. Las características de transmisión se especifican de 1 a 16 MHz.. Categoría 5e. Se aplica en los cables de par trenzado balanceado de 100 Ω y componentes. Las características de transmisión se especifican de 1 a 100 MHz.. Categoría 6. Se aplica en cableado de par trenzado balanceado de 100 Ω y componentes Las características de transmisión se especifican de 1 a 250 MHz.. Categoría 6A. Se aplica en cableado de par trenzado balanceado de 100 Ω y componentes. Las características de transmisión se especifican de 1 a 500 MHz.. Los cables y componentes de las categorías 1, 2, 4 y 5 no se reconocen como parte de esta Norma y por lo tanto, sus características de transmisión no se especifican.. 1.2.3.1 Características mecánicas de los cables para cableado horizontal. Según la Tabla 1.6, se muestra las características mecánicas que deben cumplir de forma general los cables para el sistema de cableado horizontal [9]..

(31) 15 Tabla 1.6 Características mecánicas para el cableado horizontal No.. CARACTERÍSTICAS MECÁNICAS. 1. El diámetro de cada cable no puede superar los 1.22 mm.. 2. Los cables están restringidos a cuatro conductores de par trenzado.. 3. El diámetro completo del cable debe ser menor a 9.0 mm.. 4. La resistencia máxima a la rotura será una tensión de 400 N.. 5. Deben permitir un radio de curvatura de 4 veces el diámetro externo del cable para cable UTP sin que los forros de los cables sufran ningún deterioro.. 1.2.3.2 Características de transmisión de los cables para cableado horizontal. El estándar establece varios requerimientos acerca de diversos parámetros relacionados con la transmisión. En la Tabla 1.7, se muestra el significado de cada uno de estos parámetros [4] [9]. Tabla 1.7 Descripción de parámetros de transmisión PARÁMETRO. Atenuación. Pérdida de retorno. DESCRIPCIÓN. • La atenuación mide la disminución de la intensidad de la señal a lo largo de un cable debido a la impedancia y a la pérdida por radiación al ambiente, se mide en dB. • Algunos factores que la incrementan son la frecuencia, la distancia, la temperatura o la humedad y se puede reducir mediante el apantallamiento del cable o de cada par. • Es la relación entre lo que se emite por un par y lo que vuelve por el mismo par, debido a rebotes en los empalmes, se mide en dB. • Este fenómeno es especialmente apreciable a frecuencias altas, y en tramos cortos de cable. • La diafonía se debe a la interferencia electromagnética de cada par de transmisión sobre los pares cercanos. Diafonía cross• Dado que el cableado horizontal consiste en cables de 4 pares, talk la mayor fuente de “ruido” de estos pares proviene de los pares adyacentes..

(32) 16 1.2.4 ANSI/EIA/TIA 568-C.3 (COMPONENTES DE CABLEADO DE FIBRA ÓPTICA). Esta norma es aplicable a los componentes de cableado de fibra óptica, se especifica en esta norma los requisitos para componentes, tales como: cable, conectores, hardware de conexión y patch cords para fibras multimodo de 50/125 µm y 62.5/125 µm y fibras monomodo [4] [10].. 1.2.4.1 Rendimiento de transmisión por cable. En la Tabla 1.8 se muestra los requerimientos de transmisión de fibra óptica que deben cumplir. Tabla 1.8 Requerimientos de cables de Fibra Óptica [10]. Longitud de onda. (dB/km). Mínima capacidad de transmisión de información (Mhz . Km). 850. 3.5. 500. 1300. 1.5. 500. 850. 3.5. 1500. 1300. 1.5. 500. 1310. 1.0. N/A. 1550. 1.0. N/A. 1310. 0.5. N/A. 1550. 0.5. N/A. Máxima atenuación Tipo de cable Multimodo de 50/125 µm (OM2) Multimodo de 50/125 µm (OM3) Monomodo de planta interna Monomodo de planta externa. 1.2.4.2 Requisitos físicos. Los cables con cuatro o menos fibras destinados al subsistema de cableado 1, según la Figura 1.1, deberán soportar un radio de curvatura de 25 mm (1pulgada) cuando no está sujeto a carga de tracción. Los cables con cuatro o menos fibras destinadas a ser tiradas durante la instalación deberá soportar un radio de curvatura de 50 mm (2.

(33) 17 pulgadas) bajo una carga de tracción de 220 N. Todos los demás cables interiores de la planta deberán soportar un radio de curvatura de 10 veces el diámetro exterior del cable cuando no está sujeto a carga de tracción y 20 veces el diámetro exterior del cable cuando está sujeto a carga de tracción hasta el límite nominal del cable [4] [10].. 1.2.4.3 Conectores de fibra. De acuerdo al estándar ANSI/TIA/EIA 568-B.3, los conectores para fibras multimodo deben ser de color beige. Los conectores para fibras monomodo deben ser de color azul. El estándar tomó como ejemplo el conector 568SC, pero admite cualquier otro que cumpla las especificaciones mínimas [16] [21]. En la Figura 1.9 se muestra las dos posiciones del adaptador 568SC, se identificarán como Posición A y Posición B utilizando la letra A y B respectivamente. El etiquetado puede ser instalado en el campo o en fábrica.. Figura 1.9 Conector 568SC según recomendación ANSI-568-C.3 [10]..

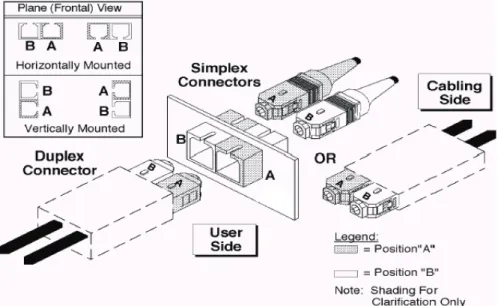

(34) 18 En la Tabla 1.9, se muestra los conectores típicamente utilizados en fibra óptica [14].. Tabla 1.9 Conectores típicos para fibra óptica. Conector ST (Straight Tip Bayonet Connector) • Acoplamiento mediante bayoneta. • Diseño en una pieza para fácil terminación. • ST-SECURITY con strain relief integrado. Conector SC (Suscriber Connector). • Conector del tipo Push-Pull. • Diseño en una pieza para fácil terminación. • Alta resistencia mecánica y térmica.. Conector LC (Lucent Connector) • Mecanismo Push-Pull para mejorar su manejo en sistemas con alta densidad de conexiones. • Dos conexiones en un mismo adaptador SC. • Diseño en una pieza para una fácil terminación. • Disponibles en formato dúplex.. 1.2.4.4 Empalmes de fibra óptica. El estándar admite empalmes de fibra por fusión o mecánicos. En cualquiera de los casos, cada empalme no debe exceder una pérdida de inserción óptica de 0.3 dB cuando se realiza pruebas de fábrica o de campo. Los empalmes de fibra óptica, de fusión o mecánicos, tendrán una pérdida de retorno mínima de 20 dB para multimodo y 26 dB para monomodo [4] [14]..

(35) 19. 1.3 ANSI/EIA/TIA-569. (ESPACIOS. Y. CANALIZACIONES. PARA. TELECOMUNICACIONES) Este estándar provee especificaciones para el diseño de las instalaciones y la infraestructura,. considera. tres. conceptos. fundamentales. relacionados. con. telecomunicaciones y edificios [4] [15]:. ·. Los edificios son dinámicos.. ·. Los sistemas de telecomunicaciones y de medios son dinámicos.. ·. Telecomunicaciones es más que voz y datos.. Para que un edificio quede exitosamente diseñado, construido y equipado para soportar los requerimientos actuales y futuros de los sistemas de telecomunicaciones, es necesario que el diseño de las telecomunicaciones se incorpore durante la fase preliminar de diseño arquitectónico, considerando que de esto depende la continuidad del servicio de telecomunicaciones. El estándar identifica seis componentes en la infraestructura, que se muestran en la Tabla 1.10 [4] [15]. Tabla 1.10 Componentes en la Infraestructura según ANSI/EIA/TIA-569 No. COMPONENTES EN LA INFRAESTRUCTURA 1. Instalaciones de entrada.. 2. Sala de equipos.. 3. Canalizaciones de backbone.. 4. Sala de telecomunicaciones.. 5. Canalizaciones horizontales.. 6. Áreas de trabajo..

(36) 20 1.3.1 INSTALACIONES DE ENTRADA. Se define como el lugar en el que ingresan los servicios de telecomunicaciones al edificio y/o donde llegan las canalizaciones de interconexión con otros edificios de la misma corporación. El estándar recomienda que la ubicación de las instalaciones de entrada sea un lugar seco, cercano a las canalizaciones de backbone verticales [4] [15].. 1.3.2 SALA DE EQUIPOS. Se define como el espacio donde se ubican los equipos de telecomunicaciones que proveerán de comunicación al edificio, pueden incluir centrales telefónicas, equipos informáticos, centrales de video, etc. En esta sala únicamente se admiten equipos directamente relacionados con los sistemas de telecomunicaciones. En el diseño y ubicación de la sala de equipos, se debe considerar [4] [15]:. ·. Prever el crecimiento en los equipos y expansión de la sala.. ·. La sala de equipos debe ubicarse en lugares libre de filtraciones de agua, ya sea por el techo o por las paredes.. ·. Facilidades de acceso para equipos de gran tamaño.. ·. La estimación de espacio para esta sala es de 0.07 m2 por cada 10 m2 de área utilizable del edificio.. ·. Se recomienda que la sala de equipos esté ubicada cerca de las canalizaciones de backbone, ya que a la misma llegará gran cantidad de cables correspondiente a las diferentes salas de telecomunicaciones.. Otras consideraciones deben tenerse en cuenta, como por ejemplo [4] [15]:. Ø Fuentes de interferencia electromagnética. Ø Vibraciones..

(37) 21 Ø Altura adecuada. Ø Iluminación. Ø Consumo eléctrico. Ø Prevención de incendios. Ø Aterramientos. 1.3.3 CANALIZACIONES DE BACKBONE. 1.3.3.1 Canalizaciones externas entre edificios. Las canalizaciones externas permiten interconectar las Instalaciones de Entrada de varios edificios de una misma corporación o campus. La recomendación admite, para estos casos, cuatro tipos de canalizaciones: aéreas, subterráneas, directamente enterradas y en túneles. En la Tabla 1.11, se muestra una breve descripción [4] [15]. Tabla 1.11 Tipos de canalización externa. TIPOS DE CANALIZACIÓN. DESCRIPCIÓN. EXTERNA Considerar al momento de tender cable aéreo: apariencia del edificio y Aérea. las áreas circundantes, legislación aplicable, separación mínima con cables aéreos eléctricos, protecciones mecánicas.. Subterránea. Directamente enterradas. Consisten en un sistema de ductos y cámaras de revisión, no se admiten más de dos quiebres de 90 grados. Los cables de telecomunicaciones quedan enterrados, por lo tanto es importante que los cables dispongan de ciertas protecciones adecuadas como por ejemplo antiroedor. La ubicación de las canalizaciones dentro de túneles debe ser. Túneles. planificada de manera que permita el correcto acceso al personal de mantenimiento y también la separación necesaria con otros servicios..

(38) 22 1.3.3.2 Canalizaciones internas. Las canalizaciones internas de backbone, son las que vinculan las instalaciones de entrada con la sala de equipos y este con las salas de telecomunicaciones en el mismo piso o diferente piso. Estas canalizaciones pueden ser ductos, bandejas, escalerillas porta cables, etc., pueden ser físicamente verticales u horizontales. En la Tabla 1.12, se muestra los tipos de canalización interna [4] [15]. Tabla 1.12 Tipos de canalización interna TIPOS DE CANALIZACIÓN. DESCRIPCIÓN. INTERNA Necesario para unir la sala de equipos con las salas de telecomunicaciones o las instalaciones de entrada con la sala de equipos en edificios de varios pisos. En edificios de varios pisos, Canalización. las salas de telecomunicaciones se encuentran alineados. backbone vertical. verticalmente, y una canalización vertical pasa por cada piso, desde la sala de equipos. Estas canalizaciones pueden ser realizadas con ductos, bandejas verticales o escalerillas porta cables verticales.. Si las salas de telecomunicaciones no están alineadas Canalización backbone horizontal. verticalmente, son necesarios tramos de backbone horizontales. Estas canalizaciones pueden ser realizadas con ductos, bandejas horizontales, o escalerillas porta cables. Pueden ser ubicadas sobre el cielorraso, debajo del piso, o adosadas a las paredes..

(39) 23 1.3.4 SALAS DE TELECOMUNICACIONES. Se definen como los espacios que actúan como punto de transición entre los backbone verticales y las canalizaciones de distribución horizontal. En estas salas normalmente se encuentran los puntos de terminación e interconexión de cableado proveniente de cada área de trabajo, equipamiento de control y equipamiento de telecomunicaciones. La ubicación ideal de la sala de telecomunicaciones es en el centro del área donde se encuentra el cableado horizontal. Se recomienda disponer de por lo menos una sala de telecomunicaciones por piso. Los tamaños recomendados para las salas de telecomunicaciones son las que se muestra en la Tabla 1.13 (se asume un área de trabajo por cada 10 m2). Tabla 1.13 Tamaño de una sala de Telecomunicaciones según TIA-569. Área utilizable 500 m2 2 800 m 1.000 m2. Tamaño recomendado de la sala de telecomunicaciones 3 m x 2.2 m 3 m x 2.8 m 3 m x 3.4 m. Las salas de telecomunicaciones deben estar apropiadamente iluminadas. Se recomienda que el piso, las paredes y el techo sean de colores claros, de preferencia blancos, no debe tener cielorraso, es recomendable disponer de piso elevado. Se deben tener en cuenta los requerimientos eléctricos de los equipos de telecomunicaciones que se instalarán en estas salas. Todos los accesos de las canalizaciones a las salas de telecomunicaciones deben estar selladas con los materiales anti fuego adecuados. Es recomendable disponer de ventilación y/o aires acondicionados de acuerdo a las características de los equipos que se instalarán en estas salas [4] [15]..

(40) 24 1.3.5 CANALIZACIONES HORIZONTALES. Las. canalizaciones. horizontales. son. aquellas. que. unen. las. salas. de. telecomunicaciones con las áreas de trabajo. Estas canalizaciones deben ser diseñadas para soportar los tipos de cables, entre los que se incluyen el cable UTP de 4 pares, el cable STP y la fibra óptica. En la Figura 1.10 se muestra la relación que tiene cada una de las canalizaciones horizontales, verticales y de backbone.. Figura 1.10 Relación entre cada tipo de canalización [16]. 1.3.6 TIPOS DE CANALIZACIONES HORIZONTALES. El estándar TIA-569 admite los siguientes tipos de canalizaciones horizontales [4] [15] [17]: ·. Ductos bajo piso.. ·. Ductos bajo piso elevado.. ·. Aparentes.. ·. Bandejas.. ·. Sobre cielorraso.. ·. Perimetrales..

(41) 25 En la Tabla 1.14, se muestra la descripción de cada uno de las canalizaciones horizontales aceptadas por la norma. Tabla 1.14 Tipos de canalizaciones horizontales (1) DUCTOS BAJO PISO. Consiste en canalización formada por ductos bajo el piso, mismos que son parte de la obra civil. Bajo el piso se puede realizar una malla de ductos, disponiendo de líneas determinadas para telecomunicaciones, energía, etc. En las áreas de trabajo se dispone de puntos de acceso a los ductos bajo piso, utilizando torretas, periscopios u otro tipo de accesorios. DUCTOS BAJO PISO ELEVADO. Consiste en canalización formada por ductos bajo el piso elevado. Los pisos elevados están formados por un sistema de soportes sobre el que apoyan losas generalmente cuadradas. Son generalmente utilizados en salas de equipos y salas de telecomunicaciones. Sin embargo pueden ser también utilizados para oficinas. Debajo de este sistema de soportes puede ser instalado un sistema de ductos para cableado de telecomunicaciones, de energía, etc. No se recomienda tender cables sueltos debajo del piso elevado..

(42) 26 Tabla 1.15 Tipos de canalizaciones horizontales (2) APARENTES. Los ductos aparentes pueden ser metálicos o de PVC, rígidos en ambos casos. No se recomiendan ductos flexibles para las canalizaciones horizontales. Las características de estos ductos y de su instalación deben ser acordes a los requisitos arquitectónicos. Se recomienda que no existan tramos mayores a 30 metros sin puntos de registro e inspección, y que no existan más de dos quiebres de 90 grados en cada tramo. BANDEJAS. Consiste en estructuras rígidas, metálicas o de PVC, generalmente de sección rectangular en forma de “U”. La base y las paredes laterales pueden ser sólidas o perforadas. Las bandejas de este tipo pueden o no tener tapa. Se instalan generalmente sobre el cielorraso, aunque pueden ser instaladas debajo del cielorraso o sujetas a las paredes..

(43) 27 Tabla 1.16 Tipos de canalizaciones horizontales (3) DUCTOS SOBRE CIELORRASO. Consiste en canalización formada por ductos sobre los cielorrasos, pueden ser utilizados siempre y cuando su acceso sea sencillo, por ejemplo, removiendo planchas livianas de cielorraso. Los ductos, bandejas o escalerillas sobre cielorraso deben estar adecuadamente fijados al techo, por medio de colgantes DUCTOS PERIMETRALES. Consiste en canalización formada por ductos perimetrales, los cuales pueden ser usados para llegar con el cableado horizontal hasta las áreas de trabajo, en caso de oficinas cerradas o tipo boxes..

(44) 28 1.3.7 SECCIÓN DE LAS CANALIZACIONES. Las secciones de las canalizaciones horizontales dependen de la cantidad de cables que deben alojar y del diámetro externo de los mismos. Para el diseño de este proyecto, cada área de trabajo dispondrá de un punto de datos sobre el cual también se transmitirá VoIP, se debe considerar el crecimiento futuro, dejando espacio en las canalizaciones para cables adicionales. En la Tabla 1.17, se pueden calcular las secciones de tubería necesarias en función de la cantidad de cables y su diámetro, para un factor de llenado estándar [4] [15]. Tabla 1.17 Cálculo de cantidad de cables según su diámetro [17] CONDUIT Diámetro interno mm. in". 15.8 20.9 26.6 35.1 40.9 52.5 62.7 77.9 90.1 102.3. 0.62 0.82 1.05 1.38 1.61 2.07 2.47 3.07 3.55 4.02. NÚMERO DE CABLES Cable mm (in). Tamaño. 3.3 4.6 5.6 6.1 7.4 7.9 9.4 13.5 15.8 17.8 (0.13) (0.18) (0.22) (0.24) (0.29) (0.31) (0.37) (0.53) (0.62) (0.70) 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 3 1/2 4. 1 6 8 16 20 30 45 70 -. 1 5 8 14 18 26 40 60 -. 0 4 7 12 16 22 36 50 -. 0 3 6 10 15 20 30 40 -. 0 2 3 6 7 14 17 20 -. 0 2 3 4 6 12 14 20 -. 0 1 2 3 4 7 12 17 22 30. 0 0 1 1 2 4 6 7 12 14. 0 0 1 1 1 3 3 6 7 12. 0 0 1 1 1 2 3 6 6 7. En la Tabla 1.18, se puede obtener las dimensiones de canalizaciones plásticas en función de la cantidad de cables y su diámetro [26]..

(45) 29 Tabla 1.18 Tabla guía para seleccionar canaletas de superficie [26]. ALTURA DIMENSIONES (mm) (mm) B AxB. 10 7 12 13 16 20 25. 40 45. 10 x 10 13 x 7 20 x 12 32 x 12 32 x 12 cd 60 x 13 60 x 16 cd 20 x 20 25 x 25 40 x 25 40 x 25 cd 40 x 40 60 x 40 60 x 40 cd 100 x 45. Cantidad de cables que acepta según tipo. Comunicación. Coaxial. RG58 RG59. 12 AWG. 14 AWG. 16 AWG. 18 AWG. UTP. 2 2 4 6 6 4 13 8 9 17 16 35 66 61 105. 2 2 5 8 8 8 28 9 11 28 26 49 81 76 140. 3 3 11 18 16 12 35 15 20 35 36 71 120 117 220. 3 3 12 20 18 14 38 17 20 49 46 77 149 142 240. 1 1 3 5 4 4 10 6 8 13 12 20 30 28 50. 1 4 6 5 4 11 7 9 14 13 21 31 29 51. 1 3 3 3 4 8 4 5 8 8 13 20 20 32. Fibra Óptica Fibra Óptica. Fibra Óptica Multipar. 1 7 11 10 8 26 12 18 29 27 46 70 68 116. 1 2 2 4 4 2 3 4 4 7 10 10 17. 1.3.8 DISTANCIA A CABLES DE ENERGÍA. Las. canalizaciones. para. los. cables. de. telecomunicaciones. deben. estar. adecuadamente distanciadas de las canalizaciones para los cables de energía.. En la Tabla 1.19 se muestra las distancias mínimas entre al cableado eléctrico y el de datos [4] [15]..

(46) 30 Tabla 1.19 Distancias de separación entre el cableado de Datos y Energía [4]. < 2 kVA. Potencia 2 - 5 kVA. > 5 kVA. Líneas de potencia no blindadas, o equipos eléctricos próximos a canalizaciones no metálicas.. 127 mm. 305 mm. 610 mm. Líneas de potencia no blindadas, o equipos eléctricos próximos a canalizaciones metálicas aterradas.. 64 mm. 152 mm. 305 mm. Líneas de potencia en canalizaciones metálicas aterradas próximos a canalizaciones metálicas aterradas.. -. 76 mm. 152 mm. 1.3.9 ÁREAS DE TRABAJO. Son los espacios donde se ubican los escritorios o lugares habituales de trabajo que requieran equipamiento de telecomunicaciones [19]. Tal como se muestra en la Figura 1.11, incluye todo lugar al que deba conectarse computadoras, teléfonos, cámaras de video, sistemas de alarmas, impresoras, relojes de personal, etc.. Figura 1.11 Área de trabajo [19].

(47) 31. CAPÍTULO 2 DISEÑO DE LA RED DE DATOS 2.1 INTRODUCCIÓN En el mundo desarrollado que vivimos actualmente, las empresas pequeñas, medianas y grandes necesitan de una infraestructura para intercambiar recursos e información permanentemente. Una infraestructura de cableado estructurado permite manejar una cantidad considerable de datos ayudando a las empresas a estar a la vanguardia en información y nuevas tecnologías. En este capítulo se tiene como objetivo, diseñar la red de datos para el edificio de la Niñez y Adolescencia de la Defensoría Pública del Ecuador con sede en Quito, de esta forma permitirá la circulación de información por todas las dependencias que conforman el edificio, al igual que por todos los usuarios internos que constituyen un papel importante dentro de la administración del edificio.. 2.2 ANÁLISIS DE REQUERIMIENTOS PARA EL DISEÑO El edificio de la niñez y adolescencia, se encuentra dividido en cuatro plantas, las cuales están subutilizadas y funcionando con una solución inalámbrica por cada piso. Para realizar el diseño del sistema de cableado estructurado, es necesario conocer previamente el estado actual del edificio, las facilidades que brinda en cuanto a ductos, pasos de cables, área de cada piso e iluminación; para lo cual el análisis de requerimientos se ha dividido en varios pasos:. ·. Análisis de la infraestructura del edificio.. ·. Determinación de cantidad de puntos de red y rutas..

(48) 32 2.2.1 ANÁLISIS DE LA INFRAESTRUCTURA DEL EDIFICIO:. Dentro de este punto se analiza las facilidades que el edificio presta para el diseño de la red de datos y bajo esta información decidir la infraestructura de cableado, apegados a las normas de instalación. Apoyados en planos arquitectónicos, se determina piso por piso, los siguientes requerimientos que ayudarán a determinar la factibilidad de instalación de una red:. ·. Ductos de agua cercanos.. ·. Iluminación.. ·. Ductos de electricidad.. ·. Ductos de aire acondicionado.. ·. Medidas del edificio.. ·. Piso o techo falso.. ·. Ductos entre pisos.. A continuación se presenta el análisis de infraestructura de cada piso:. 2.2.1.1 Planta Baja. Después de la inspección del edificio se pudo determinar que: ·. La planta baja está dividida en diferentes áreas tales como: Cafetería, Sala de Espera, Área Lúdica, Recepción y Orientación de servicios.. ·. La planta baja ocupa un área aproximada de 290 m2.. ·. Tiene amplios ventanales, paredes de color blanco, el piso es de baldosa cerámica rústica de color blanco.. ·. No existe ducto entre pisos por ser un edificio antiguo.. ·. Para la posible ubicación de la sala de telecomunicaciones se tiene un espacio construido de 4m2 cerca al ingreso a las escaleras..

(49) 33 ·. No existe cerca ductos de agua y electricidad por paredes o techo que puedan interferir con la red de cableado estructurado. ·. No dispone de piso ni techo falso.. En la Figura 2.1, se muestra el plano de la planta baja donde se detalla la ubicación de las áreas y de la mueblería. En la inspección se pudo observar que varias de las ubicaciones del mobiliario se encuentran cambiadas y no corresponde con el plano, por lo tanto en el plano final (ver Anexo A1) se dibujará correctamente el mobiliario y los puntos de red utilizando la herramienta AutoCAD.. 13.21. ORIENTACIÓN DE SERVICIOS B. AREA LÚDICA. 18.05. SALA DE ESPERA. INGRESO USUARIOS. RECEPCIÓN. S B. 2.23. 2.36. PUERTA INHABILITADA. ENTRADA. 6.62. ORIENTACIÓN DE SERVICIOS. PLANTA BAJA 11.63. Figura 2.1 Plano de Planta Baja. 4.77. ENTRADA.

(50) 34 2.2.1.2 Primer Piso. En el primer piso se pudo determinar que:. ·. Está dividida en diferentes áreas tales como: Subdirección Patrocinio Social, Coordinación Laboral, Abogados Defensores.. ·. Ocupa un área aproximada de 165m2.. ·. Tiene amplios ventanales, paredes de color blanco, el piso es de baldosa cerámica rústica de color blanco.. ·. No existe ducto entre pisos por ser un edificio antiguo.. ·. Para la posible ubicación de la sala de telecomunicaciones se tiene un espacio construido de 2,25m2 cerca al ingreso a las escaleras.. ·. No existe cerca ductos de agua y electricidad por paredes o techo que puedan interferir con la red de cableado estructurado.. ·. No dispone de piso ni techo falso.. En la Figura 2.2, se muestra el plano del primer piso donde se detalla la ubicación de las áreas y de la mueblería. En la inspección se pudo observar que varias de las ubicaciones del mobiliario también se encuentran cambiadas y no corresponde con el plano, por lo tanto en el plano final (ver Anexo A2) se dibujará correctamente el mobiliario y los puntos de red utilizando la herramienta AutoCAD..

(51) 35 11.17. 14.98. NIÑEZ. NIÑEZ. 1.45. 1.43. S. B. NIÑEZ. PRIMER PISO. Figura 2.2 Plano del primer piso.

(52) 36 2.2.1.3 Segundo Piso. En el segundo piso se pudo determinar que:. ·. Está dividida en diferentes áreas tales como: Patrocinio Social Familia, Coordinación Social, Coordinación Niñez, Abogados Defensores.. ·. Ocupa un área aproximada de 165m2.. ·. Tiene amplios ventanales, paredes de color blanco, el piso es de baldosa cerámica rústica de color blanco.. ·. No existe ducto entre pisos por ser un edificio antiguo.. ·. Para la posible ubicación de la sala de telecomunicaciones se tiene un espacio construido de 3 m2 cerca al ingreso a las escaleras.. ·. No existe cerca ductos de agua y electricidad por paredes o techo que puedan interferir con la red de cableado estructurado.. ·. No dispone de piso ni techo falso.. En la Figura 2.3, se muestra el plano del primer piso donde se detalla la ubicación de las áreas y de la mueblería. En la inspección se pudo observar que varias de las ubicaciones del mobiliario también se encuentran cambiadas y no corresponde con el plano, por lo tanto en el plano final (ver Anexo A3) se dibujará correctamente el mobiliario y los puntos de red utilizando la herramienta AutoCAD..

(53) 37. 11.17. LABORAL. NIÑEZ. 14.98. INVESTIGACIÓN SOCIAL. SUBDIRECCION SOCIAL 1.33. 1.43. S. B. INVESTIGACIÓN SOCIAL. SEGUNDO PISO. Figura 2.3 Plano del segundo piso.

(54) 38 2.2.1.4 Tercer Piso. En el tercer piso se pudo determinar que:. ·. Está dividida en diferentes áreas tales como: Investigación Social, Sala de Mediación, Área de Asistentes, Oficina Coordinación.. ·. Ocupa un área aproximada de 165m2.. ·. Tiene amplios ventanales, paredes de color blanco, el piso es de baldosa cerámica rústica de color blanco.. ·. No existe ducto entre pisos por ser un edificio antiguo.. ·. Para la posible ubicación de la sala de telecomunicaciones se tiene un espacio construido de 2,25m2 cerca al ingreso a las escaleras.. ·. No existe cerca ductos de agua y electricidad por paredes o techo que puedan interferir con la red de cableado estructurado.. ·. No dispone de piso ni techo falso.. En la Figura 2.4, se muestra el plano del primer piso donde se detalla la ubicación de las áreas y de la mueblería. En la inspección se pudo observar que varias de las ubicaciones del mobiliario también se encuentran cambiadas y no corresponde con el plano, por lo tanto en el plano final (ver Anexo A4) se dibujará correctamente el mobiliario y los puntos de red utilizando la herramienta AutoCAD..

(55) 39 11.17. MEDIACION. MEDIACION. MEDIACION. MEDIACION. 14.98. ADMINISTRATIVO. TERAPIA. S. B. LABORAL. TERCER PISO. Figura 2.4 Plano de tercer piso.
