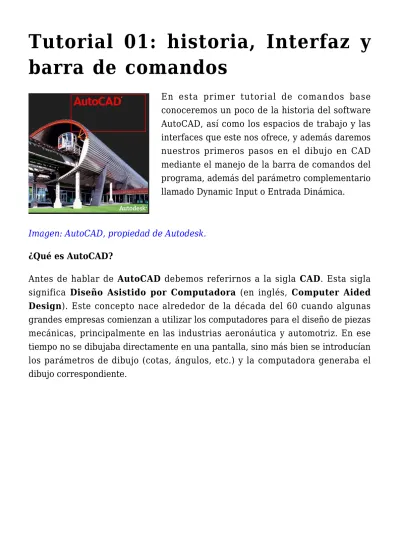

Tutorial 01: historia, Interfaz y barra de comandos
En esta primer tutorial de comandos base conoceremos un poco de la historia del software AutoCAD, así como los espacios de trabajo y las interfaces que este nos ofrece, y además daremos nuestros primeros pasos en el dibujo en CAD mediante el manejo de la barra de comandos del programa, además del parámetro complementario llamado Dynamic Input o Entrada Dinámica.
Imagen: AutoCAD, propiedad de Autodesk.
¿Qué es AutoCAD?
Antes de hablar de AutoCAD debemos referirnos a la sigla CAD. Esta sigla significa Diseño Asistido por Computadora (en inglés, Computer Aided Design). Este concepto nace alrededor de la década del 60 cuando algunas grandes empresas comienzan a utilizar los computadores para el diseño de piezas mecánicas, principalmente en las industrias aeronáutica y automotriz. En ese tiempo no se dibujaba directamente en una pantalla, sino más bien se introducían los parámetros de dibujo (cotas, ángulos, etc.) y la computadora generaba el dibujo correspondiente.
AutoCAD versión 14 (Año 1997)
Una de las ventajas de este método era que se presentaban diversas vistas de dibujo que permitían la generación de los planos. Si se quería realizar un cambio, debían cambiarse los parámetros del dibujo e incluso las ecuaciones de cada geometría. Este tipo de computadoras estaban diseñadas exclusivamente para esta función.
AutoCAD versión 2013, en modo 3D Modeling
Tras el surgimiento de los PC de escritorio en los años 80, se presenta el antecesor de AutoCAD llamado MicroCAD. Pese a que tenía funciones que ahora serían muy limitadas, Este software supuso un gran cambio ya que permitió el acceso al diseño asistido por computadora a empresas y usuarios particulares, sin
requerir de grandes inversiones y/o capacitaciones especiales. A partir de ahí nace AutoCAD, el cual se ha convertido con el paso de los años en un sofisticado y completo entorno de dibujo y diseño, con el cual podremos dibujar desde un plano de Arquitectura hasta piezas mecánicas complejas, y modelos en 3 dimensiones.
AutoCAD para MAC (imagen tomada de www.somosmac.com)
AutoCAD es utilizado en industrias complejas como la construcción y en diversas ramas de la ingeniería (aeronáutica, automotriz, industria, etc.). Una gran ventaja de AutoCAD es que podemos exportar nuestros modelos a otras plataformas que nos permitan simulaciones dinámicas con ellos, representarlos en 3D o animarlos según sea el caso. Actualmente AutoCAD es la referencia obligada para todos quienes quieran desarrollar profesionalmente proyectos de diseño asistido por computadora, tanto profesionales como empresas.
Conociendo AutoCAD: interfaz
La interfaz de AutoCAD contiene elementos comunes a todos los programas que funcionan bajo Windows como la barra de título, los menús, las barras de herramientas y un área de trabajo. También disponemos de una barra de estado y una de comandos. La interfaz (clásica) contiene los siguientes elementos:
1- Area de menús.
2- Barra de control de estilos.
3- Barra de herramientas.
4- Barra de control de espacios de trabajo y capas (layers).
5- barra de control de líneas y colores.
6- Barras de dibujo y edición de líneas.
7- Centro de controles.
8- Punto de origen de coordenadas.
9- Barra de comandos.
10- Barra de ayudantes de dibujo.
11- Ventana de comandos.
12- Barra de cambio entre modelo (model space) y papel (paper space).
13- Barra de edición de vistas.
14- Barra de escalas de trabajo.
AutoCAD dispone de muchísimas herramientas que nos permiten tanto dibujar en 2D como la opción de realizar modelos de objetos en 3 Dimensiones. Sin embargo, sería imposible colocarlos todos en la pantalla por razones de espacio. Por esto y desde la versión 2007 el programa nos ofrece los llamados Espacios de trabajo o Workspaces. AutoCAD nos ofrece cuatro posibilidades de espacios de acuerdo a lo que queramos realizar:
– AutoCAD Clásico o AutoCAD Classic, el cual emula a versiones anteriores de AutoCAD:
– Dibujo y anotación 2D o 2D Drafting & Annotation, el cual dispone de forma ordenada las herramientas más utilizadas para el dibujo 2D:
– Modelado 3D o 3D Modeling, que nos muestra las herramientas necesarias para modelar objetos 3D:
– Modelado 3D Básico o 3D Basics, que nos muestra las herramientas básicas para modelar objetos 3D:
Además el programa nos permite crear nuestros propios espacios de trabajo y luego guardarlos.
El centro de controles o paleta de herramientas es fundamental en el programa (AutoCAD Classic) ya que aquí se encuentran prácticamente todas las opciones de dibujo, modelado y anotación que nos ofrece AutoCAD. Podemos navegar por cada paleta y allí veremos las opciones de las herramientas. Podemos encontrar funciones para Arquitectura, Ingeniería, modelado 3D, Hatches, etc.
Si clickeamos en la parte inferior izquierda (donde se ven las extensiones de todas las barras, imagen del lado), podremos acceder a todas las barras de herramientas disponibles, desde dibujo de líneas hasta funciones más avanzadas como cámaras y materiales para objetos 3D.
Además de los íconos, la barra de comandos y el cuadro de controles, la interfaz de AutoCAD Classic dispone de paletas o palettes (imagen derecha) las cuales son una variante inteligente de las barras de herramientas. El mismo Centro de controles es una de las diversas paletas de la interfaz del programa. Las paletas tienen dos ventajas:
1) Se pueden ubicar en pantalla en forma de ventanas desplegables que pueden ser flotantes o adosadas a cualquier parte de la pantalla.
2) Son configurables por el usuario. Es decir, se puede crear paletas cuyos iconos estén determinados por las necesidades de cada usuario en particular.
Las paletas se pueden encontrar en tools de la barra de menú del programa, en
el espacio de trabajo AutoCAD Classic.
Otro elemento importante de la interfaz de AutoCAD, cualquiera sea el espacio que estemos trabajando, es la denominada Dynamic Input o Entrada Dinámica la cual se activa o desactiva con la tecla F12. Esta incide de forma directa en el área de trabajo y nos ayuda a facilitarnos el dibujo en AutoCAD ya que nos aporta información complementaria sobre lo que estemos realizando, pero además nos ofrecerá las opciones del comando en el área de trabajo mediante cajas de texto que aparecen junto al puntero. Esto funcionará tanto en inglés como en la versión en español:
Sin embargo y a pesar de todas estas mejoras y menús modernos, el programa es popularmente conocido por su trabajo mediante la “barra de comandos”: Esto consiste simplemente en escribir el nombre de la operación o del “comando” en la barra inferior (imagen de abajo), presionar la tecla enter y luego seguir las instrucciones dadas en la ventana de comandos:
Tip: en la entrada dinámica, la información ylos parámetros son exactamente los mismos que los mostrados en la barra de comandos. Por lo tanto, se puede ejecutar el comando tanto desde el área de trabajo como desde la barra de comandos.
Para entender esto, realicemos el siguiente ejercicio: escribimos C en la barra de comandos y luego presionamos enter. Hemos activado el comando círculo (circle) que evidentemente, dibuja círculos. Nos aparecerá en el área de trabajo la imagen siguiente:
Como podemos apreciar en la imagen, nos aparece la descripción del comando pidiéndonos especificar el “centro” del círculo y luego una caja de texto blanca y otra verde (o celeste, según la versión de AutoCAD que se tenga). La caja blanca nos indica que podremos ingresar un valor para la coordenada “X” y la verde para
“Y”. También veremos que aparecen varias opciones como 3P, 2P y Ttr pero eso es materia de un próximo tutorial.
Una de las cosas básicas que debemos saber, es que AutoCAD trabaja en base a la introducción de las coordenadas X, Y y Z del plano cartesiano (podemos ver el tutorial de unidades y coordenadas para mayor información). Aplicando este principio a nuestro ejercicio, si ingresamos por ejemplo el valor 30 y luego presionamos enter, dejará el valor de X en 30 pero mantendrá la posición de la coordenada “Y” en la que estaba el cursor originalmente. Para poder definir de forma correcta el valor de la coordenada “Y” debemos escribir: 30 seguido de una coma (30,) y luego presionar enter:
Notamos en la imagen que la coordenada “X” está bloqueada con un candado y ahora la caja de la coordenada “Y” está de color blanco y por ende, se puede establecerse su valor. Escribamos por ejemplo el valor 50 y luego presionamos enter:
El programa automáticamente establece el centro del círculo en la coordenada (30,50) y nos aparece la siguiente instrucción: precisar el radio del círculo (Specify Radius of Circle). Si observamos la barra de comandos, veremos que además de precisar el radio, nos aparece entre [ ] la opción de diámetro (Diameter) y la letra D en mayúsculas y destacada en azul (en otras versiones aparece subrayada). La letra D nos indica que es un “subcomando” y si lo queremos, podemos acceder a la opción de diámetro en lugar del radio simplemente escribiendo la letra D y luego presionando enter en la barra de comandos:
Tip: en lugar de definir el diámetro mediante la letra “D” en la barra de comandos, podemos ir a la opción de inmediato si presionamos la flecha de dirección “abajo” del teclado teniendo la entrada dinámica activada. Esto vale para TODOS los comandos de AutoCAD que posean subcomandos:
Podemos definir el valor del diámetro en 40 y luego damos enter para finalizar el comando. Con esto hemos dibujado el círculo en la pantalla, el cual tiene su centro en la coordenada 30,50 y posee diámetro de 40:
Por lo tanto es importante recordar lo siguiente al trabajar en AutoCAD:
– La barra de comandos y la entrada dinámica cumplen la misma función. En el caso que los comandos tengan opciones o aparezca el menú de opciones en la entrada dinámica, podemos movernos con las teclas de dirección del teclado (arriba o abajo) para acceder al menú y seleccionar la opción que queramos. Una vez que abramos el menú también podremos escoger la opción mediante el mouse.
En la imagen vemos las opciones de construcción del comando círculo (circle) en la entrada dinámica y en la barra de comandos. Ambas son las mismas, pero en la barra de comandos debemos elegir escribiendo 3P, 2P o T y luego presionando enter.
Tips básicos de trabajo en AutoCAD
1- Las formas que toma el cursor según lo que realicemos en el área de trabajo son las siguientes:
Forma neutra o pasiva: el cursor no realiza ninguna acción.
Forma select points: el cursor pide seleccionar puntos mediante un click en el espacio de trabajo o en la referencia escogida.
Forma select objects: el cursor pide seleccionar objetos mediante un click en el o los objetos e escoger. Se puede seleccionar más de uno.
2- Podremos seleccionar más de un objeto a la vez si realizamos lo siguiente:
realizamos click en un punto, mantenemos presionado el botón izquierdo del mouse y luego arrastramos en diagonal formando un rectángulo de tal forma que seleccionemos nuestros dibujos y luego soltamos el botón. El resultado de la selección será diferente dependiendo hacia dónde dibujemos este rectángulo:
Rectángulo dibujado en diagonal desde abajo hacia arriba. En este caso se
seleccionan todos los elementos, aunque no se hayan cubierto por completo.
Rectángulo dibujado en diagonal desde arriba hacia abajo. En este caso se seleccionan sólo los elementos que se hayan cubierto por completo.
3- En la barra de comandos, ejecutamos un comando de la siguiente forma:
a) escribimos el nombre, la abreviatura o letra inicial de este (según el comando) y luego presionamos enter.
b) definimos sus parámetros, tanto numéricos como de letras y/u opciones (subcomandos), luego volviendo a presionar enter. Si aparecen más opciones se procede de la misma forma.
c) en algunos casos los comandos se terminan al presionar la tecla enter.
4- Si queremos cancelar un comando en curso, presionaremos la tecla esc o el
botón derecho del mouse.
5- Si luego de ejecutar un comando presionamos la tecla enter, por defecto se repetirá este último comando aplicado. Lo mismo ocurre si luego de realizar el comando clickeamos con el botón secundario del mouse el área de trabajo y elegimos la opción Repeat:
6- Como ya se explicó en el ejercicio del círculo, la
“Barra de comandos” (command line) nos pide que indiquemos el centro del círculo, así como, alternativamente, nos da la posibilidad de cambiar los parámetros para construir el círculo (2P, 3P y T). Sin embargo, podemos acceder a las mismas opciones del comando si antes de indicar el primer punto
presionamos el botón derecho del mouse, junto a otras opciones (imagen derecha). Esto es válido para todos los comandos de AutoCAD.
7- Si elegimos un objeto mediante un click y no hay ningún comando en ejecución, lo habremos seleccionado. Notaremos que el objeto se dibuja ahora con línea segmentada y que aparecen cuadros azules en sus cuadrantes, centros o extremos, según sea la forma. Además se activa la caja con las propiedades rápidas (Quick Properties). Podemos ver que podemos cambiar atributos del objeto como el color, capa (layer) y el tipo de línea. Si presionamos la flecha negra de la parte inferior izquierda, accederemos a todas las propiedades del objeto.
Estas opciones nos permitirán modificar el objeto original. En el caso del círculo, podremos modificar las posiciones en X e Y, además de su radio o diámetro, incluso su área y su circunferencia (perímetro). Podemos cambiar estos valores para el círculo que dibujamos a, por ejemplo, 70 de diámetro y X=40, al hacerlo la forma se modificará de inmediato:
Otra cosa importante en AutoCAD es que podemos personalizarlo a nuestro gusto.
Además de poder crear y cambiar nuestros espacios de trabajo, podemos acceder a la gran cantidad de opciones que tiene el programa escribiendo opciones (options u op en inglés) en la barra de comandos:
Nos aparece la barra de opciones donde podremos realizar muchos cambios como por ejemplo cambiar el color del fondo, cambiar el color de punteros y demás objetos, cambiar tamaños de visualización, etc.
Este es el fin del Tutorial 01.
