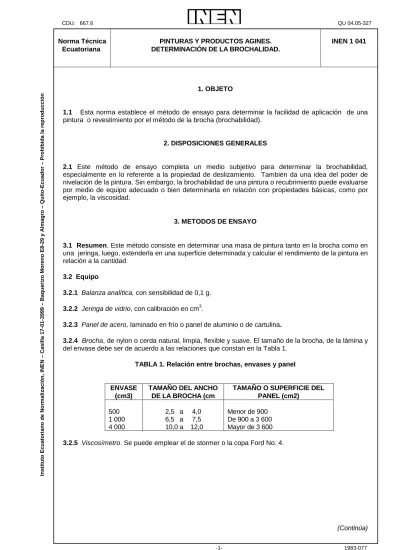

Ecuatoriana DETERMINACIÓN DE LA BROCHALIDAD.
1. OBJETO
1.1 Esta norma establece el método de ensayo para determinar la facilidad de aplicación de una pintura o revestimiento por el método de la brocha (brochabilidad).
2. DISPOSICIONES GENERALES
2.1 Este método de ensayo completa un medio subjetivo para determinar la brochabilidad, especialmente en lo referente a la propiedad de deslizamiento. También da una idea del poder de nivelación de la pintura. Sin embargo, la brochabilidad de una pintura o recubrimiento puede evaluarse por medio de equipo adecuado o bien determinarla en relación con propiedades básicas, como por ejemplo, la viscosidad.
3. METODOS DE ENSAYO
3.1 Resumen. Este método consiste en determinar una masa de pintura tanto en la brocha como en una jeringa, luego, extenderla en una superficie determinada y calcular el rendimiento de la pintura en relación a la cantidad.
3.2 Equipo
3.2.1 Balanza analítica, con sensibilidad de 0,1 g.
3.2.2 Jeringa de vidrio, con calibración en cm3.
3.2.3 Panel de acero, laminado en frío o panel de aluminio o de cartulina.
3.2.4 Brocha, de nylon o cerda natural, limpia, flexible y suave. El tamaño de la brocha, de la lámina y del envase debe ser de acuerdo a las relaciones que constan en la Tabla 1.
TABLA 1. Relación entre brochas, envases y panel
ENVASE (cm3)
TAMAÑO DEL ANCHO DE LA BROCHA (cm
TAMAÑO O SUPERFICIE DEL PANEL (cm2)
500 1 000 4 000
2,5 a 4,0 6,5 a 7,5 10,0 a 12,0
Menor de 900 De 900 a 3 600 Mayor de 3 600 3.2.5 Viscosímetro. Se puede emplear el de stormer o la copa Ford No. 4.
(Continúa)
Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción
NTE INEN 1 041
1983-077 -2-
3.3 Reactivos
3.3.1 Tolueno o xileno, para limpieza de los paneles.
3.3.2 Disolvente apropiado, para reducir la viscosidad.
3.4 Preparación de la muestra. La muestra se extrae de acuerdo a la Norma INEN 1 022.
3.4.1 Los paneles de acero deben lijarse con lana de acero y desengrasarse con tolueno o xileno. Los paneles de aluminio únicamente deben desengrasarse con los mismos disolventes. Después de evaporado el solvente, fijar los paneles en un soporte adecuado en posición vertical.
3.4.2 La aplicación a brocha de la pintura se debe realizar a una temperatura de 298°K ± 2°K (25°C ± 2°C) y una humedad relativa de 50% ± 2%.
3.5 Procedimiento
3.5.1 Mezclar la pintura hasta su completa homogenización.
3.5.2 Determinar la densidad de la pintura, en concordancia con la Norma INEN 1 009.
3.5.3 Determinar la viscosidad de la pintura de acuerdo a la Norma INEN 1 013 (ver nota 1).
3.5.4 Diluir la pintura usando el porcentaje y tipo de disolvente especificado por el fabricante (ver nota 1).
3.5.5 Determinar la masa de la brocha humedecida en el material que va a aplicarse, con aproximación al 0,1 g por diferencia de pesadas.
3.5.6 Llenar la jeringa con la cantidad de pintura que se crea apropiada de acuerdo al panel y determinar su masa por diferencia de pesadas.
3.5.7 Distribuir la pintura contenida en la jeringa sobre el panel, rápidamente, y proceder a extenderla uniformemente con la brocha, efectuando movimientos hacia arriba y hacia abajo, luego, movimientos perpendiculares a los anteriores y, finalmente, con suaves movimientos hacia arriba y hacia abajo (ver nota 2).
3.5.8 Al extender la pintura según el tamaño del panel, debe hacerse por secciones y en forma continua, de manera que las mismas se traslapen.
3.5.9 Determinar nuevamente la masa de la brocha y la jeringa.
3.5.10 Colocar el panel pintado en posición horizontal, dejar que transcurra el tiempo de secado especificado para la pintura y proceder a lavar la brocha y limpiar la jeringa.
________________
NOTA 1. Se recomienda ajustar la pintura a una viscosidad de aplicación de 50 S a 60 S en una copa Ford No.
4 o equivalente, a la temperatura de 298°K (25°C).
NOTA 2. Si va a aplicarse pinturas diluibles con agua, se debe usar cartulina por el lado mate
(Continua)
3.6 Cálculos. El rendimiento de la pintura se calcula de acuerdo a la siguiente ecuación:
G F A.
= D.
R
Siendo.
R = rendimiento, en m2/lt.
D = densidad de la pintura, en g/cm3. A = área pintada, en m2.
G = masa de la muestra aplicada en g. (Se determina por la suma de las diferencias entre la masa inicial y final de la brocha húmeda y la diferencia de la masa inicial y final de la jeringa).
F = 1 000
lt cm
33.7 Informe de resultados. El informe de la determinación debe incluir lo siguiente:
3.7.1 Identificación completa de la muestra.
3.7.2 Rendimiento expresado en m2/lt
3.7.3 La densidad y la viscosidad de la pintura diluida, debido a que la brochabilidad está relacionada con los dos valores.
3.7.4 La clasificación de la brochabilidad como FACIL o DIFICIL.
3.7.5 Informar la presencia de huellas de brocha después del secado, clasificándolas como ausentes, insignificantes marcadas.
3.7.6 Informar si hay variaciones de brillo en las zonas del panel y si éste es uniforme.
3.7.7 Informar si se observa la línea de traslape entre las secciones después del secado.
3.7.8 Si después del secado no se observan marcas de la brocha, ni las líneas de traslape y el brillo es uniforme, se considera que la pintura pasa la prueba.
3.7.9 Fecha del ensayo y nombre del analista.
3.7.10 Número de ensayos.
(Continua)
NTE INEN 1 041
1983-077 -4-
APENDICE Z
Z.1 NORMAS A CONSULTAR
INEN 1 009. Pinturas y productos afines. Determinación de la densidad.
INEN 1 013. Pinturas. Determinación de la viscosidad.
INEN 1 022. Pinturas y barnices. Inspección y preparación de muestras para ensayos.
Z.2 BASES DE ESTUDIO
Norma Mexicana NOM - U - 83. Pinturas. Determinación de la brochabilidad.. Dirección General de Normas. México, D.F. 1980.
