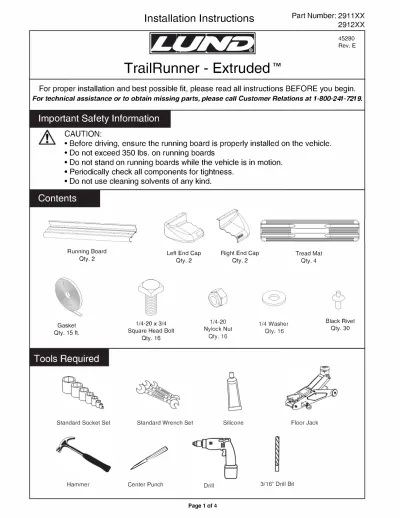

1 #7.??JI Trail Runner - Extruded TM

Installation Instructions

1�#7.??JI

Trail Runner - Extruded

Part Number: 2911 XX 2912XX

45280 Rev. E

For proper installation and best possible fit, please read all instructions BEFORE you begin.

For technical assistance or to obtain missing parts, please call Customer Relations at 1-800-241-7219.

Important Safety Information

CAUTION:

• Before driving, ensure the running board is properly installed on the vehicle.

• Do not exceed 350 lbs. on running boards

• Do not stand on running boards while the vehicle is in motion.

• Periodically check all components for tightness.

• Do not use cleaning solvents of any kind.

Contents

Running Board Qty. 2

Gasket Qty. 15 ft.

Tools Required

Standard Socket Set

Hammer

Left End Cap Qty. 2

1/4-20 X 3/4 Square Head Bolt

Qty. 16

Standard Wrench Set

/

Center Punch

Right End Cap Qty. 2

1/4-20 Nylock Nut

Qty. 16

Silicone

Drill Page 1 of 4

1/4 Washer Qty. 16

Tread Mat Oty.4

Floor Jack

3/16" Drill Bit

Black Rivet Qty. 30

Installation Ste s

Slide square head bolts into slots on bottom of board.

Fasten brackets to board using square head bolts, washers and nuts. Leave brackets loose.

1

Evenly space brackets on board. Hold board into place on truck. Position end caps and treadmat in desired location and mark holes on board.

�f---@

2

Lower board and drill location with 3/16 drill bit.

3

45280

Rev. E Page 2 of 4

©

"'

··.�

k holes. Line t"on Mar . dmat in desired loc� iriv�t by hitting firm y1

Position trea .

ert rivets. lnsta up holes and ins

with hammer.

and insert s with holes

Line up end cap ·th

t by hitting firmly w1 . ets Install rive

riv hammer.

Center gaske illustration.

45280 Rev.E

d and attach per t on boar

Page 3 of 4

Care and Cleaning

• Wash only with mild soap and dry with a clean cloth.

Congratulations!

You have purchased one of the many quality Lund® branded products offered by Lund lnternational,lnc. We take the utmost pride in our products and want you to enjoy years of satisfaction from your investment. We have made every effort to ensure that your product is top quality in terms of fit, durability, finish, and ease of installation.

45280

Rev. E

I

Lund International

800-241-7219 • Visit us at lundinternational.com

© 2017 Lund International, Inc. All rights reserved.

Lund® and the Lund® logo are trademarks of Lund International, Inc.

Page 4 of 4
