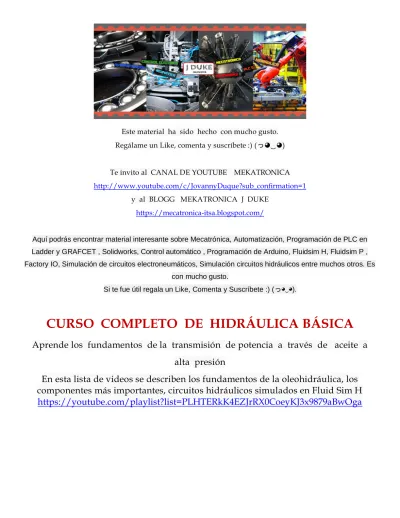

CURSO COMPLETO DE HIDRÁULICA BÁSICA
Aprende los fundamentos de la transmisión de potencia a través de aceite a alta presión
En esta lista de videos se describen los fundamentos de la oleohidráulica, los
componentes más importantes, circuitos hidráulicos simulados en Fluid Sim H
https://youtube.com/playlist?list=PLHTERkK4EZJrRX0CoeyKJ3x9879aBwOga
SIMBOLOGÍA DE LOS COMPONENTES HIDRÁULICOS SEGÚN NORMA ISO 1219.
Ver video en el enlace https://youtu.be/t2FNq6h-Y_M
Bomba hidráulica de desplazamiento fijo con un solo sentido de giro y con flujo en ambos sentidos
Bomba hidráulica de desplazamiento variable con un solo sentido de giro y con flujo en ambos sentidos
Motores hidráulicos de desplazamiento fijo con un solo sentido de giro y con flujo en ambos sentidos
Motores hidráulicos de desplazamiento variable con un solo sentido de giro y con flujo en ambos sentidos
Válvulas distribuidoras
Válvula limitadora de presión Válvula reguladora de presión de tres vías (con orificio de escape)
Válvula de estrangulación fija y regulable
Válvula reguladora de caudal de dos vías (válvula de caudal constante)
Válvula de cheque con precarga y sin precarga
Válvula de cierre
Válvula antirretorno pilotada externamente o desbloqueable hidráulicamente
Cilindros hidráulicos
Cilindro de simple efecto con retorno por fuerza exterior, con retorno por muelle y telescópico.
Cilindro de doble efecto con vástago simple, con vástago doble y diferencial
Cilindro de doble efecto telescópico, con amortiguación simple en ambos finales de recorrido y con amortiguación regulable en ambos finales de recorrido.
Transmisión y preparación de energía
Fuente de potencia hidráulica , Motor eléctrico , Motor térmico (combustión) Conducto de presión, trabajo o descarga , Conducto de mando o pilotaje
Conducto flexible , Conexiones de tubos , Cruces de conductos
Evacuación (purga) de aire , Acoplamiento rápido , Depósito ,
Filtro , Refrigerador , Calefactor
Equipos de medición
Manómetro , Termómetro , Caudalímetro , Indicador de nivel
Actividad: Buscar en la Web y analizar el siguiente video “Símbolos Gráficos Hidráulicos”
https://www.youtube.com/watch?v=cx3LjlLI2sA
Actividad: En este enlace encontraras las presentación en Power Point de cada componente hidráulico https://drive.google.com/drive/folders/1liI1HK_-mODy5GZ-WIcVpLb-xRAKTQuf?usp=sharing
Actividad: Realice revisión de catálogo de equipos hidráulicos de la empresa POWER TEAM (accesorios, mangueras, válvulas de vías, reguladoras de presión, etc.) En el enlace http://www.pegamo.es/descargas/power-team/PT503E.pdf
Algunas de las compañías más representativas, en la fabricación de equipos hidráulicos
Actividad: En esta página web se describe el catálogo completo de equipos REXROTH-BOSCH GROUP en la línea de “Industrial Hydraulics”
http://www.boschrexroth.com/ics/Vornavigation/VorNavi.cfm?Language=EN&DisplayType=tile&Region=non e&VHist=&PageID=Start
Actividad: Empresa colombiana dedicada a la construcción de equipos y maquinaria y oleo - hidráulicas http://www.hidravolt.com.co/home.html
Actividad: Simule los circuitos Hidráulicos con Fluid Sim H, identificando su simbología, configurando los componentes y comprendiendo su funcionamiento.
Actividad: Roberto Oyanader Saa. Curso Básico óleo-Hidráulica aplicada https://www.youtube.com/watch?v=GDTJwwzXjD8
Actividad de apoyo en video : Simulación de circuitos hidráulicos https://youtu.be/1uAYRoQfU48
