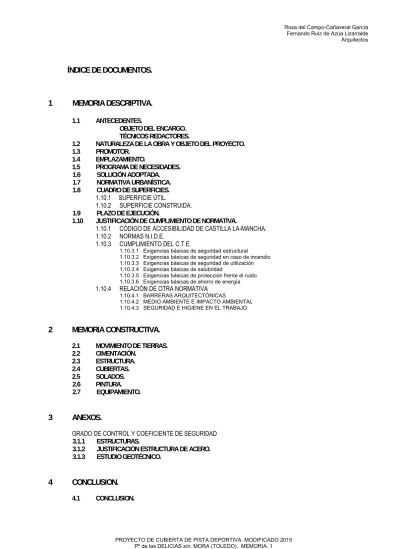

ÍNDICE DE DOCUMENTOS.

1 MEMORIA DESCRIPTIVA.

1.1 ANTECEDENTES.

OBJETO DEL ENCARGO.

TÉCNICOS REDACTORES.

1.2 NATURALEZA DE LA OBRA Y OBJETO DEL PROYECTO.

1.3 PROMOTOR.

1.4 EMPLAZAMIENTO.

1.5 PROGRAMA DE NECESIDADES.

1.6 SOLUCIÓN ADOPTADA.

1.7 NORMATIVA URBANÍSTICA.

1.8 CUADRO DE SUPERFICIES.

1.10.1 SUPERFICIE ÚTIL.

1.10.2 SUPERFICIE CONSTRUIDA.

1.9 PLAZO DE EJECUCIÓN.

1.10 JUSTIFICACIÓN DE CUMPLIMIENTO DE NORMATIVA.

1.10.1 CÓDIGO DE ACCESIBILIDAD DE CASTILLA LA-MANCHA.

1.10.2 NORMAS N.I.D.E.

1.10.3 CUMPLIMIENTO DEL C.T.E.

1.10.3.1 Exigencias básicas de seguridad estructural 1.10.3.2 Exigencias básicas de seguridad en caso de incendio 1.10.3.3 Exigencias básicas de seguridad de utilización 1.10.3.4 Exigencias básicas de salubridad

1.10.3.5 Exigencias básicas de protección frente el ruido 1.10.3.6 Exigencias básicas de ahorro de energía

1.10.4 RELACIÓN DE OTRA NORMATIVA

1.10.4.1 BARRERAS ARQUITECTÓNICAS

1.10.4.2 MEDIO AMBIENTE E IMPACTO AMBIENTAL 1.10.4.3 SEGURIDAD E HIGIENE EN EL TRABAJO

2 MEMORIA CONSTRUCTIVA.

2.1 MOVIMIENTO DE TIERRAS.

2.2 CIMENTACIÓN.

2.3 ESTRUCTURA.

2.4 CUBIERTAS.

2.5 SOLADOS.

2.6 PINTURA.

2.7 EQUIPAMIENTO.

3 ANEXOS.

GRADO DE CONTROL Y COEFICIENTE DE SEGURIDAD 3.1.1 ESTRUCTURAS.

3.1.2 JUSTIFICACION ESTRUCTURA DE ACERO.

3.1.3 ESTUDIO GEOTÉCNICO.

4 CONCLUSION.

4.1 CONCLUSION.

(2)

ESTUDIO DE GESTIÓN DE RESIDUOS

5 PLIEGO DE CONDICIONES.

5.1 PLIEGO DE CONDICIONES GENERALES.

5.2 PLIEGO DE CONDICIONES PARTICULARES.

5.3 PROPUESTA DE CONTROL DE CALIDAD.

PLAN DE CONTROL

6 MEDICIONES Y PRESUPUESTO.

5.4 PRECIOS UNITARIOS.

5.5 PRECIOS AUXILIARES.

5.6 PRECIOS DESCOMPUESTOS.

5.7 MEDICIONES Y PRESUPUESTO.

5.8 RESUMEN DE PRESUPUESTO.

7 LISTADO DE PLANOS

A1/8 SITUACIÓN 1/2000

A2/8 EMPLAZAMIENTO 1/400

A3/8 PLANTAS Y ALZADOS 1/100

A4/8 CIMENTACIÓN Y CUBIERTA 1/100 A5/8 ESTRUCTURA DE CUBIERTA 1/100

A6/8 DEMARCACIONES 1/100

A7/8 DETALLES DE CIMENTACIÓN S/E

A8/8 DETALLES DE CERCHA 1/50

(3)

1 MEMORIA DESCRIPTIVA

1.1 ANTECEDENTES OBJETO DEL ENCARGO

Se redacta el presente Proyecto de Básico y de Ejecución por encargo del Exmo. Ayuntamiento de Mora y tiene por objeto definir los condicionantes técnicos para la construcción de CUBIERTA DE PISTA POLIDEPORTIVA

TÉCNICOS REDACTORES

Los redactores del presente proyecto son los arquitectos Rosa del Campo-Cañaveral García y Fernando Ruiz de Azúa Lizarralde, con DNI 2223709-T y 16269442-R respectivamente, con residencia profesional en la C/ Roble 4 de Mora (Toledo).

1.2 NATURALEZA DE LA OBRA Y OBJETO DEL PROYECTO

Según se describe en los puntos siguientes, por encargo del Excmo. Ayuntamiento de Mora, se redacta el presente Proyecto que desarrolla el programa de construcción de una Cubrición de Pista Polideportiva en Mora (Toledo).

Es objeto de éste Proyecto es servir de base para la definición de los tipos edificatorios, justificando sus dimensiones y estética, para que una vez sean aceptados por el Excmo. Ayuntamiento de Mora puedan ser adjudicados, por cualquiera de los procedimientos previstos en la Ley de Contratación de las Administraciones Públicas, a una empresa constructora para su ejecución.

1.3 PROMOTOR

Excmo. Ayuntamiento de Mora, con domicilio en Plaza de la Constitución nº 1, de Mora (Toledo).

C.I.F.: P-4510700-J

1.4 EMPLAZAMIENTO

El solar se enclava dentro de una parcela de propiedad municipal en el Paseo de las Delicias s/n de Mora, ubicándose la cubierta sobre una pista existente junto al costado norte del actual Polideportivo Municipal. La parcela tiene la forma de un polígono irregular de cuatro lados. Linda al sur con el Paseo de las Delicias desde el que se tiene acceso al Polideportivo Municipal. El resto de sus lados linda con diferentes propiedades particulares de suelo urbanizable.

La parcela encierra una superficie aproximada de 5.840 m2, ocupando la edificación del Polideportivo 2.000 m2 y la de la cubierta 1.084,45 m2, quedando el resto para zona de aparcamientos y espacios libres de 2.755,55 m2. La parcela cuenta con los servicios de Acceso Rodado, Agua, Electricidad, Alcantarillado, Pavimentación y Encintado de Aceras.

1.5 PROGRAMA DE NECESIDADES.

Según el programa de necesidades aportado por la propiedad, se pretende la cubrición de una pista polideportiva capaz de ser utilizada para los siguientes deportes: fútbol sala, balonmano, baloncesto y voleibol.

Las dimensiones y características de la pista cumplirán las medidas establecidas en las normas NIDE del

Consejo Superior de Deportes, en la documentación gráfica adjunta se detallan las dimensiones de cada una de las

pistas.

(4)

1.6 SOLUCIÓN ADOPTADA.

La solución adoptada pretende crear una pista polideportiva con las siguientes premisas:

- Funcionalidad.

- Fácil acceso y comunicación.

- Necesidades de mantenimiento mínimas.

- Uso polivalente.

De acuerdo con el programa de necesidades facilitado se trata de la ejecución de una pista polideportiva cubierta con unas medidas de 47,15 x 23,00 metros, se propone un estructura que soporte una cubierta formada por chapa nervada, sustentada en cerchas metálicas apoyadas en pilares metálicos, de acuerdo con los planos facilitados.

Los pilares serán HEA-160 colocados cada 4,67 m en la parte larga de la pista. Color interior y exterior blanco RAL 9002.

La estructura irá convenientemente arriostrada conforme se indican en los planos del proyecto.

Toda la estructura metálica quedará con dos manos de minio electrolítico, pintada con esmalte de color a elegir, no se tapara ninguna parte de la misma sin la inspección de la Dirección facultativa de este apartado.

PAVIMENTOS

El pavimento será de hormigón pulido de color verde. Para su ejecución se utilizará como sub-base la pista de hormigón existente, procediéndose al cajeado del terreno en las zonas de ampliación hasta la dimensión total de la nueva pista, y se procederá a su relleno con zahorra debidamente compactada con rodillovibrante, previa realización de un Proctor Normal, y su ensayo “in situ”.

Posteriormente se procederá a la señalización de los terrenos de juego de balonmano, fútbol sala, baloncesto y voleibol.

La solera de hormigón se encintará con un bordillo de hormigón.

1.7 NORMATIVA URBANÍSTICA

El uso que actualmente se hace de la parcela donde se pretende construir la cubierta es deportivo. Actualmente sobre dicha parcela está construido el Polideportivo Municipal, y la nueva cubierta pasará a ampliar las dotaciones deportivas del municipio.

Concepto Según Previsión

Municipal Según proyecto Usos permitidos Suelo Dotacional de Uso

Deportivo Pista Polideportiva

cubierta

(5)

1.8 CUADRO DE SUPERFICIES

La superficie ocupada por la pista asciende a 47,15 X 23,00 m = 1.084,45 m2, incluyendo el acerado perimetral.

1.8.1 SUPERFICIE UTIL

La superficie útil de la pista deportiva delimitada por las demarcaciones del campo de fútbol sala son 40,00 x 20,00 m = 800,00 m

²

1.8.2 SUPERFICIE CONSTRUIDA

Superficie construida de Pista Polideportiva 47,15 X 23,00 m = 1.084,45 m2 TOTAL SUPERFICIE CONSTRUIDA ... 1.084,45 m

²

1.9 PLAZO DE EJECUCIÓN

Dada la naturaleza y características de la obra, se estima como plazo suficiente para la ejecución de la obra el de 3 MESES

1.10 JUSTIFICACIÓN DE CUMPLIMIENTO DE NORMATIVA.

1.10.1 CÓDIGO DE ACCESIBILIDAD DE CASTILLA-LA MANCHA.

El Código de Accesibilidad de Castilla-La Mancha, aprobado por Decreto 158/1997 (D.O.C.M. 5-Diciembre- 1997), desarrolla la Ley 1/1994, de 24 de mayo de Accesibilidad y Eliminación de Barreras de Castilla-La Mancha (D.O.C.M. 24-Junio-1994), siendo de obligado cumplimiento.

A los efectos previstos en el Artículo 8 del Código de Accesibilidad, el edificio objeto de proyecto tiene la consideración de instalación y edificio de uso público, por lo que será de plena aplicación el Artículo 19 que exige la accesibilidad en todos los espacios comunitarios de los edificios, establecimientos e instalaciones de uso público, con arreglo al Anexo 2 (Normas de Accesibilidad en la Edificación) del decreto.

Así pues, según el Anexo 2, tendremos:

Itinerarios generales (Anexo 2; Artículo 2.1):

No existen escalones ni desniveles en la obra proyectada

El pavimento proyectado, solera de cemento tratada, será de tipo antideslizante, no admitiéndose en obra materiales que no cumplan este requisito.

Instalaciones deportivas (Anexo 2; Artículo 2.3.6.b):

El itinerario proyectado entre la pista y la vía pública es accesible, cuenta con pavimento antideslizante y carece de desniveles y escalones.

El pavimento de la pista polideportiva permite la práctica deportiva a personas en silla de ruedas.

1.10.2 NORMAS N.I.D.E.

Dimensionalmente el contenedor se ha proyectado con la intención de cumplir las normas NIDE del Consejo

Superior de Deportes, con el fin de que el espacio deportivo pueda ser utilizado en competiciones de ámbito nacional, y

pueda ser homologado por las diferentes federaciones de los deportes que en él se desarrollen.

(6)

1 CAMPOS PEQUEÑOS

BLC BALONCESTO 0. Ámbito

1. Tamaño Campo NORMAS REGLAMENTARIAS

.ÁMBITO DE APLICACIÓN

1. TAMAÑO DEL CAMPO

La presente Norma Reglamentaria es de obligado cumplimiento en todas las instalaciones en que se celebren competiciones de la Federación Española de Balonmano y en todos aquellos Proyectos de Obras Propias o Subvencionadas por el C.S.D. Será competencia de dicha Federación, la homologación de cada instalación, estableciendo los textos que desarrollen esta Norma de modo que exista una correspondencia entre la categoría de competiciones e instalaciones.

Este documento ha sido elaborado con la finalidad de normalizar los aspectos reglamentarios de toda instalación hábil para la práctica de este deporte, para lo cual se ha tenido en cuenta el Reglamento Internacional vigente y se ha sometido a consulta de la Federación Nacional correspondiente.

Figura BLC-1ª

(7)

1 CAMPOS

PEQUEÑOS BLC BALONCESTO

1. Tamaño Campo 2. Bandas

3. Altura libre 4. Orientación 5. Pavimento 6. Trazado Campo

NORMAS REGLAMENTARIAS

2. BANDAS EXTERIORES

3. ALTURA LIBRE DE OBSTÁCULOS

4. ORIENTACIÓN

5. TIPO DE PAVIMENTO

6. TRAZADO DEL CAMPO

El tamaño reglamentario más idóneo es el rectángulo que dispone de una longitud de 26 m. y de una anchura de 14 m. Se admiten en caso de necesidad, los tamaños proporcionales comprendidos entre 13 y 15 m. de ancho y 24 a 28 m. de largo. Estas dimensiones corresponderán al borde interior de las líneas.

Véase el dibujo BLC-1a.

Para facilitar el desarrollo y la visión del juego por parte de jugadores y espectadores, se reservará un mínimo de 1 m. de anchura al exterior de las "líneas laterales" libre de obstáculos y de 2 m. libre de espectadores. En campos ya construidos en que exista solo 1 m. de banda se pintará una línea final fina discontínua (2 cm. de gruesa), dentro del terreno de juego y a un metro de las líneas laterales y de fondo.

La altura entre el pavimento y el obstáculo más próximo (línea de A.T. en instalaciones al aire libre; cara inferior de techo, cuelgue de viga, luminaria, conducto de aire acondicionado, en instalaciones cubiertas), tanto sobre el campo como sobre las bandas exteriores, deberá quedar totalmente libre y tener un mínimo de 7 m.

El eje longitudinal del campo en instalaciones al aire libre debe coincidir con la dirección geográfica N-S, admitiéndose su variación dentro del entorno comprendido entre N-NE y N-NO.

El Campo de juego y sus Bandas exteriores dispondrán de un mismo tipo de pavimento y deberán presentar una superficie perfectamente plana y Horizontal. En las instalaciones al aire libre de pavimento impermeable se puede tolerar una pendiente máxima del 0,5 por 100 para permitir la evacuación superficial de las aguas.

El pavimento deberá ser homogéneo (permitiendo el bote del balón), no fuertemente abrasivo, elástico aunque dotado de seguridad a la pisada, consistente y permitiendo un deslizamiento controlado del jugador.

No se permiten los pavimentos de hierba.

Figura BLC-2a

(8)

1 CAMPOS

PEQUEÑOS BLC BALONCESTO .Trazado Campo NORMAS REGLAMENTARIAS

El trazado del campo se realizará de acuerdo con los dibujos BLC-1ª y BLC-2a. La anchura de las líneas será de 5 cm. Todas las líneas son interiores a las áreas que delimitan, a excepción de las líneas perimetrales que son exteriores. Su color ha de ser tal que se distinga claramente sobre el del suelo.

El marcaje de las líneas debe quedar perfectamente incorporado al pavimento, ser de carácter permanente, así como enrasar con él evitándose su trazado en surco o hendidura.

Del trazado completo pueden especificarse los siguientes detalles:

5a) Círculo Central.- Se realizará dibujando una circunferencia de radio 1,80 m. y con el trazado de 5 cm.

hacia el interior de la misma.

5b) Línea Central.- Se trazará con una anchura de 5 cm. y sobresaliendo en sus dos extremos 15 cm., por fuera de las "líneas laterales".

5c) Líneas de tiro libre.- Con una anchura de 5 cm. se dibujarán tal como se refleja en el dibujo BLC-2a.

5d) Area restringida.- Será el trapecio delimitado por la "línea de fondo" y otras dos que unen los extremos de las citadas. En el dibujo BLC-2a se ha rotulado solamente su mitad derecha.

5e) Pasillo de tiro libre.- Será el espacio formado por el área restringida, más el semicírculo que se apoya en la "línea de tiro libre". Se pintará el semicírculo contrario a trazos, dentro del área restringida.

El lugar en que se colocarán los jugadores a la espera de los lanzamientos de faltas personales desde la

"línea de tiro libre", queda delimitado por los pequeños trazos que se observan en el dibujo BLC- 2a.

(9)

1 CAMPOS PEQUEÑOS

BLC BALONCESTO 1. Tablero

2. Cesto

NORMAS REGLAMENTARIAS

1. EL TABLERO

2. EL CESTO

El tablero es el elemento soporte y fondo del cesto sobre el que los jugadores lanzan los balones.

Tendrá unas dimensiones de 1,80 m. en horizontal y 1,20 m. en vertical. Será completamente liso

y resistente a los golpes de balón y al efecto de las inclemencias del tiempo. Puede ser de madera dura de 3 cm. de grosor pintada de blanco con líneas en negro o preferentemente de material transparente (vidrio, plástico...) con líneas en blanco.

En este último caso, será de una única pieza y su grosor vendrá marcado por el que tenga una flexibilidad y rigidez equivalente al de madera de 3 cm. Se marcarán los cuadros indicados en el dibujo BLC-3a con líneas de 5 cm.

El Cesto comprende el aro y la red.

Figura BLC-3ª

2a) El aro.- El aro metálico, tendrá un diámetro interior de 45mm, irá pintado de color naranja y tendrá un grosor sensiblemente igual a 20 mm. Estará situado a 3,05 m. de altura sobre el suelo y paralelamente a éste. Su borde superior se colocará como indica el dibujo BLC-3a. Su sujeción será al tablero y se efectuará de forma rígida dentro del espacio señalado en el dibujo BLC-3ª que se estima es el que no molesta al balón en su recorrido de entrada al aro y red.

2b) La red.- La red estará realizada con algodón, polipropileno o similar, de color blanco. Será indeformable e impermeable. Tendrá una longitud de 40 cm. y será tronco cónica de forma que detenga momentáneamente el balón cuando éste pase por ella. Una cuerda de más fino grosor que entrelace su parte superior, una serie de ganchos soldados en la parte inferior del aro u otro aro situado bajo el grande, son algunos de los sistemas que se utilizan para incorporar la red al aro metálico.

(10)

1 CAMPOS PEQUEÑOS

BLC BALONCESTO

3. Sujección Tablero

4. Balón NORMAS REGLAMENTARIAS

3. SISTEMAS DE SUJECCIÓN DEL TABLERO

4. EL BALÓN

El sistema de sujeción del tablero podrá ser al suelo, a las paredes o al techo. Habrá de sostener rígidamente dicho tablero a una altura de 2,75 m. (medida desde el borde inferior del tablero al suelo), y a una distancia de 1,20 dentro del campo de juego en cada uno de sus extremos centrado con éste.

Cuando exista soporte al suelo estará forrado o almohadillado para evitar lesiones y será de un color vivo que contraste con el fondo y sea perfectamente visible para los jugadores. Para evitar golpes estará retirado como mínimo 40 cm. (recomendable 1 m.) tras el borde exterior de las líneas de fondo. Los tableros habrán de situarse perpendicularmente al plano del suelo y paralelamente a la línea de fondo.

Véase el dibujo B LC-3b.

Figura BLC-3b

El balón deberá ser esférico y estará compuesto por cámara de goma recubierto por una carcasa de hilo de nylon y una capa de cuero, material sintético o goma, con un perímetro entre 75 y 78 cm., y una masa entre 600 y 650 grs. La superficie exterior será granulada. Se inflará mediante una válvula automática a una presión de aire tal, que cuando se deje caer desde una altura aproximada de 1,80 m. medida hasta el borde inferior del balón, sobre un suelo de madera sólida, botará hasta una altura entre 1,20 y 1,40 m., medida hasta el borde superior del balón. Véase dibujo BLC-3c.

Figura BLC-3c

(11)

1 CAMPOS

PEQUEÑOS BLC BALONCESTO 5.Mesa y Banquillos 6. Equipo Técnico

NORMAS REGLAMENTARIAS

5.LA MESA Y LOS

BANQUILLOS

6.EQUIPO TÉCNICO

Se situará en una de las bandas laterales y 1 m. al exterior de la línea lateral, una mesa central para los anotadores, unos asientos para los sustitutos (situados delante de la mesa de modo que no perturbe la perfecta visibilidad del juego a los anotadores) y unos banquillos a ambos lados para los equipos contendientes. Véase dibujo BLC-1 a.

A disposición del árbitro y de sus ayudantes existirá el reloj del partido y el reloj para los tiempos muertos. Se dispondrá de dos cronómetros, uno de los cuales será el reloj del partido. Se colocará sobre la mesa de forma que sea visible por el Cronometrador y el Anotador. Uno de ellos, será asimismo visible para los espectadores. Se facilitará un dispositivo adecuado para la administración de la regla de los 30 segundos. Deberá ser colocado detrás de la parte inferior de cada tablero (en esquinas opuestas si es necesario) siendo visible para jugadores, jueces y espectadores. Se recomienda que indique el paso del tiempo en períodos máximos de 5 segundos. Véase dibujo BLC-1a.

(12)

1 CAMPOS PEQUEÑOS

BLM BALONMANO 0. Ámbito

1. Tamaño Campo NORMAS REGLAMENTARIAS

0.ÁMBITO DE APLICACIÓN

Figura BLM-1ª

(13)

1 CAMPOS

PEQUEÑOS BLM BALONMANO

1. Tamaño Campo 2. Bandas

3. Altura libre 4. Orientación 5. Pavimento 6. Trazado Campo

NORMAS REGLAMENTARIAS

4. ORIENTACIÓN SOLAR

5. TIPO DE PAVIMENTO

El tamaño reglamentario más idóneo es el rectángulo que dispone de una longitud de 40 m. y de una anchura de 20 m. Excepcionalmente, se admiten las dimensiones de 38 a 44 m. de longitud y de 18 a 22 m. de anchura, consideradas de una forma proporcional. Véase el dibujo BLM-1a. Para competiciones internacionales el único tamaño reconocido es el de 40 x 20 m.

Para facilitar el desarrollo y la visión del juego por parte de jugadores y espectadores, se reservará un mínimo de 2 m. de anchura libre al exterior de las "líneas de portería" y de 1 m. al exterior de las "líneas de banda".

La altura entre el pavimento y el obstáculo más próximo (línea de A.T. en instalaciones al aire libre; cara interior de techo, cuelgue de viga, luminaria, conducto de aire acondicionado en instalaciones cubiertas), tanto sobre el campo corno sobre las bandas exteriores deberá quedar totalmente libre y tener un mínirno de 7 m.

El Campo de juego y sus Bandas exteriores dispondrán de un mismo tipo de pavimento y deberán presentar una superficie perfectamente plana y horizontal. En las instalaciones al aire libre de pavimento impermeable se puede tolerar una pendiente máxima del 0,5 por 100, para permitir la evacuación superficial de las aguas. El pavimento deberá ser homogéneo permitiendo el bote regular del balón, no fuertemente abrasivo, elástico, aunque dotado de seguridad a la pisada y tal que permita un ligero deslizamiento controlado por parte del jugador.

El trazado del campo se realizará de acuerdo con los dibujos BLM - 1a, BLM - 1b y BLM - 2,a. La anchura de las líneas será de 5 cms. a excepción de la "Línea de portería" comprendida entre postes que será de 8 cms. Todas las líneas forman parte de las superficies que delimitan. Su color ha de ser tal que se distinga claramente sobre el del pavimento, El marcaje de las líneas debe quedar perfectamente incorporado al pavimento, ser de carácter permanente, así como enrasar con él, evitándose su trazado en surco o hendidura.

Figura BLM-1b

(14)

1 CAMPOS PEQUEÑOS

BLM BALONMANO

6. Trazado Campo

NORMAS REGLAMENTARIAS

6a) Línea Central.- Los centros de las líneas de banda se unirán por medio de una línea que sea perpendicular a las mismas.

6b) Zona de cambio de jugadores.- En una línea de banda y 4,50 m. a cada lado de la "Iínea central" se marcarán dos trazos de 15 cms. que delimitan el espacio destinado a efectuar los cambios de los jugadores.

6c) Línea de golpe franco o de los 9 metros.- Delimitará el área de golpe franco, será discontínua y estará compuesta por tres porciones: una, recta de 3 m, de largo paralela a la línea de portería y trazada a 9 m. de ella; las otras dos porciones serán dos cuartos de círculo de 9 m. de radio, uno a cada extremo de la porción central. El centro de cada arco estará en la arista interior-posterior de cada poste de la portería.

Los trazos que forman esta línea, medirán 15 cms. separados por intervalos huecos de 15 cm. también.

6d) Línea de 7 m.- A una distancia de 7 rn. del centro de cada portería, se rnarcará una línea de 1 m. de longitud paralela a la "línea de portería".

6e) Línea de Arca de Portería.- Delimitará el Area de Portería y estará compuesta por tres porciones:

una, recta de 3 m. de largo paralelo a la línea de portería y trazados a 6 m. de ella; y otras dos porciones serán cuartos de círculo de 6 m, de radio, uno a cada extremo de la porción central. El centro de cada arco estará en la arista interior posterior de cada poste de la portería. Véase dibujo BLM-1b.

6f) Referencia del portero.- Delimita el espacio en que puede situarse el portero en los lanzamientos de penalty. Será una línea de 15 cms. de longitud, centrada con la portería y paralela a ésta a 4 m. de distancia.

Figura BLM-2a

(15)

1 CAMPOS PEQUEÑOS

BLM BALONMANO

1. Portería 2. Red 3. Balón

NORMAS REGLAMENTARIAS

1. LA PORTERÍA

2. LA RED

3. EL BALÓN

En el centro de cada "línea de fondo", se colocará una Portería de tres metros de anchura por dos metros de altura (medidas interiores) y una profundidad de 0,80 a 1 m. Los postes deben encontrarse sólidamente fijados al suelo.

Los postes verticales irán sujetos con firmeza al larguero. Serán de madera, metálicos de aleación ligera o de material sintético de características semejantes, de sección cuadrada de 8 x 8 cms. y con todas sus caras pintadas en dos colores alternativamente, que se distingan claramente del fondo del campo (generalmente, en blanco y negro o en blanco y rojo). Todas las aristas estarán matadas de forma que no resulten peligrosas; todos los elementos metálicos de sujeción estarán perfectamente embutidos, enrasando con las caras exteriores de los postes. En los dos ángulos superiores, la primera franja pintada rnedirá 28 cms. de longitud, siendo las restantes de 20 cm. Véase dibujo BLM-3a.

Figura BLM-3ª

La red será de un material maleable, de malla cuadrada de 10 x 10 cm., sin tensar para que amortigüe la velocidad del balón e impida que debido al rebote, vuelva al terreno de juego, Se unirá a la portería de tal forma que el balón no pueda escaparse por algún hueco entre red y postes. Véase dibujo BLM-3a.

El balón será esférico y estará formado por una cubierta de cuero o de material plástico de un solo color, con una cámara interior de goma. Su superficie exterior no será lisa ni brillante. No estará excesivamente hinchado. No se admitirán los balones teñidos, pintados o modificados de cualquier otra forma. Véase dibujo BLM-3c. El balón tendrá al principio de cada partido, las longitudes de circunferencia y masas que se definen en el cuadro adjunto BLM-3b.

(16)

1 CAMPOS PEQUEÑOS

BLM BALONMANO 3. Balón

4. Mesa y Bancos

NORMAS REGLAMENTARIAS

4. LA MESA Y LOS BANCOS

El balón utilizado en competiciones internacionales deberá poseer la marca de calidad I.H.F.

EL BALÓN DE BALONMANO

CARACTERÍSTICAS CATEGORÍAS COMPETICIONES

SENIORS JUVENILES INFANTILES MUJERES JUNIORS

CIRCUNFERENCIA

(cms.) 58 a 60 58 a 60 54 a 56 54 a 56 MASA

(gramos) 425 a 475 425 a 475 325 a 400 325 a 400

Figura BLM-3b

Se situará al exterior de una de las "líneas de banda" todo el mobiliario necesario para el equipo arbitral y los equipos (Ver dibujo BLM-1a). La mesa para el anotador y para el cronometrador se dispondrá obligatoriamente en sitio central y de forma inaccesible a los espectadores. A la izquierda y derecha de la mesa se reservarán los bancos necesarios para los equipos contendientes que no estarán a menos de 50 cm. de dicha mesa central.

(17)

1 CAMPOS PEQUEÑOS

FTS FUTBOL SALA 0. Ámbito

1. Tamaño Campo

NORMAS REGLAMENTARIAS

El tamaño reglamentario más idóneo es el rectángulo que dispone de una longitud de 40 m. y de una anchura de 20 m. Excepcionalmente, se admiten las dimensiones de 38 a 44 m. de longitud y de 18 a 22 m. de anchura, consideradas de una forma proporcional. Véase el dibujo FTS- 1ª.

Figura FTS-1ª

(18)

1 CAMPOS

PEQUEÑOS FTS FUTBOL SALA

2. Bandas 3. Altura libre 4. Orientación 5. Pavimento

6. Trazado Campo

NORMAS REGLAMENTARI

AS

4. ORIENTACIÓN SOLAR 5. TIPO DE PAVIMENTO

Para facilitar el desarrollo y la visión del juego por parte de jugadores y espectadores se reservará un rnínimo de 2 m. de anchura libre al exterior de las "líneas de fondo" y de 1 m. al exterior de las "líneas laterales".

La altura entre el pavimento y el obstáculo más próximo (líneas de A.T. en instalaciones al aire libre; cara inferior de lecho, cuelgue de viga, luminaria, conducto de aire acondicionado, en instalaciones cubiertas) tanto sobre el campo como sobre las bandas exteriores, deberá quedar totalmente libre y tener un mínimo de 4 m.

El Campo de juego y sus Bandas exteriores dispondrán de un mismo tipo de pavimento y deberán presentar una superficie perfectamente plana y horizontal. En las instalaciones al aire libre de pavimento impermeable se puede tolerar una pendiente máxima de 0,5 por 100 para permitir la evacuación superficial de las aguas.

El pavimento deberá ser homogéneo que permita el bote regular del balón, no fuertemente abrasivo, elástico aunque dotado de seguridad a la pisada, y tal que permita un ligero desplazamiento controlado por parte del jugador.

El trazado del campo se realizará de acuerdo con el dibujo FTS-1ª. La anchura de las líneas será de 5 cm. a excepción de la línea de portería comprendida entre postes que será de 8 cm. Todas las líneas forman parte de las superficies que delimitan. Su color ha de ser tal que se distinga claramente sobre el del pavimento.

Figura FTS-1b

(19)

1 CAMPOS PEQUEÑOS

FTS FUTBOL SALA 6. Trazado Campo NORMAS REGLAMENTARIAS

6a) Línea Central.- Los centros de las líneas laterales se unirán por medio de una línea que sea perpendicular a las mismas.

6b) Círculo Central.- En el centro de la línea central se trazarán dos círculos concéntricos, uno, macizo de 0,10 m. de radio y otro, de 1,80 m. de radio.

6c) Zona de cambio de jugadores.- En una línea lateral y a 4,50 m. de cada lado de la línea central se marcarán dos trazos de 15 cm. que delimitan el espacio destinado a efectuar los cambios de los jugadores.

6d) Línea de área de portería o de penalty.- Estará delimitada por tres trazos: uno recto de 3 m. de largo paralelo a la línea de portería y trazado a 4 m. de dicha portería. Los otros dos trazos serán dos cuartos de círculo de 4 m. de radio, uno a cada extremo del trazo anterior. El centro del círculo estará en el ángulo interior posterior de cada poste de la portería. Véase dibujo FTS-1b.

6e) Línea de 7 m. o Línea de Penalty.- A una distancia de 7 m. del centro de cada portería, se marcará una línea de 1 m. de longitud, paralela a la línea de portería.

(20)

PROYECTO DE CUBIERTA DE PISTA DEPORTIVA. MODIFICADO 2015 Pº de las DELICIAS s/n. MORA (TOLEDO). MEMORIA. 20 1

CAMPOS

PEQUEÑOS FTS FUTBOL SALA

1. Portería 2. Red 3. Balón

4. Mesa y Bancos

5. Equipo Técnico

NORMAS REGLAMENTARIAS

1. LA PORTERÍA

2. LA RED

3. EL BALÓN

4. LA MESA Y LOS BANCOS

5. EQUIPO TÉCNICO

En el centro de cada línea de fondo se colocará una Portería de tres metros de anchura por dos metros de altura (medidas interiores) y una profundidad de 0,80 a 1 m.

Los postes deben encontrarse sólidamente fijados al suelo. Serán de madera o metálicos, de sección cuadrada de 8 x 8 cm. y con todas sus caras pintadas en dos colores alternativamente, que se distingan claramente del fondo del campo (generalmente en blanco y rojo). En los dos ángulos superiores, la primera franja pintada medirá 28 cm. y las restantes serán de 20 cm. (Véase dibujo FTS-3a).

La red será de un material rnaleable, de malla cuadrada de 10 x 10 cm., sin tensar, para que amortigüe la velocidad del balón e impida en lo posible que el rebote vuelva al terreno del juego.

Figura FTS-3ª

El balón será de cuero blanco con cámara de aire, debiendo llevar un revestimiento interior especial de espuma.

Tendrá una longitud de circunferencia comprendida entre 50 y 55 cm. y una masa entre 400 y 500 grs. La presión interna deberá ser tal que dejando caer el balón desde 2 m. de altura, no debe sobrepasar en su primer bote los 30 cm., ni los 10 cm. en el segundo.

Figura FTS-3b

Se situará al exterior de una de las bandas laterales todo el mobiliario necesario para el equipo arbitral y los equipos (ver dibujo FTS-1a). La mesa para el anotador-cronometrador y los representantes de los clubes se dispondrán obligatoriamente en sitio central y de forma inaccesible a los espectadores. A la izquierda y derecha de la mesa citada se reservarán los bancos necesarios para los equipos contendientes que no estarán a menos de 3 m. de la mesa del anotador.

Solo se prevé la existencia de un tanteador a marcador que refleje el tanteo y situado en un lugar visible

.

(21)

1 CAMPOS PEQUEÑOS

VOL VOLEIBOL 0. Ámbito

1. Tamaño Campo

NORMAS REGLAMENTARIAS

1.TAMAÑO DEL CAMPO

La presente norma Reglamentaria es de obligado cumplimiento en todas las instalaciones en que se celebren competiciones de la Federación Española de Voleibol y en todos aquellos Proyectos de Obras Propias o Subvencionadas del C.S.D. Será competencia de dicha Federación, la homologación de cada instalación, estableciendo los textos que desarrollen esta Norma de modo que exista una correspondencia entre la categoría de competiciones e instalaciones.

El único tamaño reglamentario es un rectángulo que dispone de una longitud de 18 m. por una anchura de 9 m. Véase dibujo VOL-1ª.

Figura VOL-1ª

(22)

1 CAMPOS

PEQUEÑOS VOL VOLEIBOL

2. Bandas 3. Altura libre 4. Orientación 5. Pavimento 6. Temperatura 7. Trazado Campo

NORMAS REGLAMENTARIAS

2.BANDAS EXTERIORES

3.ALTURA LIBRE DE

OBSTÁCULOS

4.ORIENTACIÓN SOLAR

5.TIPO DE PAVIMENTO

6.

TEMPERATURA AMBIENTE 7.TRAZADO DEL CAMPO

Para facilitar el desarrollo y la visión del juego por parte de jugadores y espectadores, se reservarán bandas mínimas de espacios libres en todo el perímetro del campo de acuerdo con el cuadro VOL- 1 b.

Cuadro VOL-1b

CARACTERISTICAS COMPETICIONES NACIONALES CAMPEONATOS MUNDIALES EN MTS .E INTERNACIONALES JUEGOS OLIMPICOS AIRE LIBRE CUBIERTO CUBIERTO LINEAS LATERALES 3 2 5 LINEAS DE FONDO 3 2 8

La altura entre el pavimento y el obstáculo más próximo (líneas de alta tensión en instalaciones al aire libre;

cara inferior de techo, cuelgue de viga, luminaria, conducto de aire acondicionado en instalaciones cubiertas) tanto sobre el campo como sobre las bandas exteriores, deberá quedar totalmente libre y tener un mínimo de 7 m.

El Campo de juego y sus Bandas exteriores dispondrán de un mismo tipo de pavimento y deberán presentar una superficie perfectamente plana y horizontal. En las instalaciones al aire libre de pavimento impermeable se puede tolerar una pendiente máxima de 0,5 por 100, para permitir la evacuación superficial de las aguas.

El pavimento deberá ser homogéneo, no fuertemente abrasivo, elástico aunque dotado de seguridad a la pisada y permitiendo el deslizamiento controlado del jugador. No se permiten los pavimentos de tierras batidas, hormigón o hierba.

La temperatura ambiente no será inferior a 10º C.

El trazado del campo se realizará de acuerdo con el dibujo VOL-1a. La anchura de las líneas será de 5 cm., debiendo estar siempre comprendida en las áreas que limitan. Su color ha de ser tal que se distinga claramente sobre el sueño recomendándose el blanco o amarillo en los campos a cubierto. Deben quedar perfectamente incorporadas al pavimento, ser de carácter permanente y enrasar con él. Están prohibidas las líneas trazadas en surco o hendidura o con materiales duros y sólidos como madera, metal, ladrillo, por el peligro que pueden representar para los jugadores.

7a) Línea Central.- Se trazará bajo la red. Los centros de las "líneas laterales" se unirán por medio de una línea que tendrá 9 m. de longitud y que sea perpendicular a aquellas.

7b) Línea de ataque.- Se trazará en cada medio campo una línea de 9 m. de longitud paralela a la "línea central" y a 3 m. de distancia de ésta.

7c) Zona de ataque.- Será la superficie limitada por la "línea central", la "línea de ataque" y las "líneas laterales".

7d) Zona de saque.- Son dos trazos que delimitan la anchura máxima del espacio desde el que se puede efectuar el saque. Dichos trazos tienen 15 cm. de longitud, son perpendiculares a cada "línea de fondo"

estando separados de ella 20 cm. y se encuentran distanciados entre sí una longitud de 3 m a aristas exteriores de los trazos.

(23)

1 CAMPOS PEQUEÑOS

VOL VOLEIBOL

1. Red

NORMAS REGLAMENTARIAS

1. A RED

1a) Constitución y dimensiones.- Estará compuesta por hilos de cáñamo, nylon o material similar formando una cuadrícula recta de 10 x 10 cm. Tendrá una longitud de 9,50 m. y una anchura de 1 m. Llevará una banda doble de tela blanca de 5 cm. cosida en el borde superior para marcarla y reforzarla. Asimismo, se colocarán sendas cintas móviles de 5 cm. de ancho, justo en la vertical de las líneas laterales del campo.

(Véase dibujo VOL-2b).

1b) Tensado.- Un cable flexible que pasa por el interior de la banda superior mantendrá tenso el borde de la red. Este tensado se regulará por un dispositivo especial sujeto a uno de los postes. Por debajo, otro cable atirantará la red contra los postes de modo que la cuadrícula quede ortogonal.

1c) Altura.- La altura de la red en su centro será de las dimensiones indicadas en el cuadro VOL-2a según la categoría de las competiciones de que se trate.

CuadroVOL-2a

ALTURA DEL BORDE SUPERIOR DE LA RED DE VOLEIBOL EN MTS.

CATEGORIA MASCULINOS FEMENINOS Seniors 2,43 Absolutas 2,24 Juveniles 2,40 (16 y 17 años) Juveniles 2,24 (16 y 17 años) Cadetes 2,30 (14 y 15 años) Cadetes 2,18 (14 y 15 años) Infantiles 2,20 (12 y 13 años) Infantiles 2,10 (12 y 13 años) Alevines 2,10 (10 y 1 1 años)

Benjamines 2,00 (8 y 9 años)

Ambos extremos de la red, que deben encontrarse a una misma altura deL suelo, pueden exceder de la altura reglamentaria indicada para el centro, en un máximo de 2 cm.

Figura VOL-2b

(24)

1 CAMPOS

PEQUEÑOS VOL VOLEIBOL

1. Red 2. Postes 3. Balón 4. Mobiliario 5. Equipo Técnico

NORMAS REGLAMENTARIAS

2. LOS POSTES

3. EL BALÓN

4. LA SILLA DEL

ARBITRO, LA MESA Y LOS

BANCOS

5. EQUIPO TÉCNICO

1d) Las varillas verticales o antenas.- A fin de que el balón al pasar sobre la red, lo haga sobre Ia anchura del campo, se han de situar separadas 9 m. unas varillas. Tendrán éstas 10 mm. de diámetro, estarán fabricadas en fibra de cristal o material de similar flexibilidad, rebasarán la parte superior de la red en 80 cm., tendrán una longitud total de 1,80 m. (para hacerse solidarias con la red), y serán de dos colores brillantes contrastados por franjas superpuestas cada 10 cm. Se considerará que tanto las franjas (cintas móviles citadas en 1a) como las varillas forman parte de la red. (Véase dibujo VOL-2b).

Los postes o soportes destinados a sostener firmemente la red deberán estar separados al menos a 0,50 m. (idóneo 1 m.) de las líneas laterales. Estos postes habrán de ser preferiblemente redondos para no entorpecer a los árbitros en el ejercicio de sus funciones y para no resultar peligrosos a los jugadores. La altura de los postes debe ser la adecuada para poder fijar la red a las distintas alturas reglamentarias.

La fijación al suelo deberá ser preferentemente mediante un tubo de anclaje con tapa de la profundidad de empotramiento que proporcione la rigidez del poste adecuada. Deberá evitarse la fijación al suelo por medio de cables tensores. (Véase dibujo VOL-2b).

El balón deberá ser esférico, cubierto de plástico o cuero, flexible, sobre una cámara de caucho o similar.

Tendrá una circunferencia de 66 cm. (tolerancia permitida: 65 a 67 cm.) y una masa de 270 grs., aunque también se puede admitir de 260 a 280 grs. El balón deberá ser de color uniforme que contraste con el color del pavimento: en sala cubierta deberá ser claro. La presión interna debida, medida con un manómetro facilitado al efecto, deberá estar comprendida entre 0,48 y 0,52 Kp/cm². (Véase dibujo VOL- 2c).

Figura VOL-2c

Se situará en el espacio definido como bandas exteriores todo el mobiliario necesario para el equipo arbitral y los equipos. (Ver dibujo VOL-1a). La silla y tarima del primer árbitro estará o no unida a uno de los soportes, estando concebida de forma tal que presente el mínimo obstáculo en el campo. El anotador dispondrá de una mesa que se situará tras el segundo árbitro, el cual debe encontrarse de pie colocado cerca del poste contrario al primer árbitro. Los jueces de línea (que serán de 2 a 4 según la categoría de la competición), se colocarán mínimamente en diagonal, en dos esquinas opuestas que no sean las correspondientes a las zonas de saque, a una distancia mínima de las líneas de fondo de 1 m. en sala y de 3 m. en pistas al aire libre.

A la izquierda y derecha de la mesa del anotador ya indicada, se situarán los bancos de los equipos contendientes. En Campeonatos del Mundo o Juegos Olímpicos, se preverá la existencia de 6 recogedores de balones, situados fuera del campo y de sus bandas exteriores. (Véase dibujo VOL-1a).

Sólo se prevé la existencia de un tanteador o marcador, de funciones meramente indicativas, dividido en dos mitades, de forma que indique los nombres de los equipos y los tanteos.

(25)

1.10.3 CUMPLIMIENTO DEL C.T.E.

1.10.3.1. SEGURIDAD ESTRUCTURAL

Prescripciones aplicables conjuntamente con DB-SE

El DB-SE constituye la base para los Documentos Básicos siguientes y se utilizará conjuntamente con ellos:

apartado Procede No

procede DB-SE 1.17.3.1.1 Seguridad estructural:

DB-SE-AE 1.17.3.1.2. Acciones en la edificación DB-SE-C 1.17.3.1.3. Cimentaciones DB-SE-A 1.17.3.1.4. Estructuras de acero DB-SE-F 1.17.3.1.5. Estructuras de fabrica DB-SE-M 1.17.3.1.6. Estructuras de madera

Deberán tenerse en cuenta, además, las especificaciones de la normativa siguiente:

apartado Procede No

procede NCSE 1.17.3.1.7. Norma de construcción sismorresistente

EHE 1.17.3.1.8. Instrucción de hormigón estructural

EFHE 1.17.3.1.7

Instrucción para el proyecto y la ejecución de forjados unidireccionales de hormigón estructural realizados con elementos prefabricados

REAL DECRETO 314/2006, de 17 de marzo, por el que se aprueba el Código Técnico de la Edificación.( BOE núm. 74,Martes 28 marzo 2006)

Artículo 10. Exigencias básicas de seguridad estructural (SE).

1. El objetivo del requisito básico «Seguridad estructural» consiste en asegurar que el edificio tiene un comportamiento estructural adecuado frente a las acciones e influencias previsibles a las que pueda estar sometido durante su construcción y uso previsto.

2. Para satisfacer este objetivo, los edificios se proyectarán, fabricarán, construirán y mantendrán de forma que cumplan con una fiabilidad adecuada las exigencias básicas que se establecen en los apartados siguientes.

3. Los Documentos Básicos «DB SE Seguridad Estructural», «DB-SE-AE Acciones en la edificación», «DBSE- C Cimientos», «DB-SE-A Acero», «DB-SE-F Fábrica» y «DB-SE-M Madera», especifican parámetros objetivos y procedimientos cuyo cumplimiento asegura la satisfacción de las exigencias básicas y la superación de los niveles mínimos de calidad propios del requisito básico de seguridad estructural.

4. Las estructuras de hormigón están reguladas por la Instrucción de Hormigón Estructural vigente.

10.1 Exigencia básica SE 1: Resistencia y estabilidad: la resistencia y la estabilidad serán las adecuadas para que no se generen riesgos indebidos, de forma que se mantenga la resistencia y la estabilidad frente a las acciones e influencias previsibles durante las fases de construcción y usos previstos de los edificios, y que un evento extraordinario no produzca consecuencias desproporcionadas respecto a la causa original y se facilite el mantenimiento previsto.

10.2 Exigencia básica SE 2: Aptitud al servicio: la aptitud al servicio será conforme con el uso previsto del edificio, de forma que no se produzcan deformaciones inadmisibles, se limite a un nivel aceptable la probabilidad de un comportamiento dinámico inadmisible y no se produzcan degradaciones o anomalías inadmisibles.

(26)

1.10.3.1.1 SEGURIDAD ESTRUCTURAL (SE)

Análisis estructural y dimensionado

Proceso -DETERMINACIÓN DE SITUACIONES DE DIMENSIONADO -ESTABLECIMIENTO DE LAS ACCIONES

-ANÁLISIS ESTRUCTURAL -DIMENSIONADO

Situaciones de

dimensionado PERSISTENTES Condiciones normales de uso

TRANSITORIAS Condiciones aplicables durante un tiempo limitado.

EXTRAORDINARI AS

Condiciones excepcionales en las que se puede encontrar o estar expuesto el edificio.

Periodo de servicio 50 Años

Método de

comprobación Estados límites

Definición estado limite Situaciones que de ser superadas, puede considerarse que el edificio no cumple con alguno de los requisitos estructurales para los que ha sido concebido

Resistencia y estabilidad

ESTADO LIMITE ÚLTIMO:

Situación que de ser superada, existe un riesgo para las personas, ya sea por una puesta fuera de servicio o por colapso parcial o total de la estructura:

- perdida de equilibrio - deformación excesiva

- transformación estructura en mecanismo - rotura de elementos estructurales o sus uniones - inestabilidad de elementos estructurales

Aptitud de servicio ESTADO LIMITE DE SERVICIO Situación que de ser superada se afecta::

- el nivel de confort y bienestar de los usuarios - correcto funcionamiento del edificio

- apariencia de la construcción

1.10.3.1.2 ACCIONES EN LA EDIFICACIÓN (SE-AE)

Clasificación de las acciones PERMANENTES Aquellas que actúan en todo instante, con posición constante y valor constante (pesos propios) o con variación despreciable: acciones reológicas

VARIABLES Aquellas que pueden actuar o no sobre el edificio: uso y acciones climáticas

ACCIDENTALES Aquellas cuya probabilidad de ocurrencia es pequeña pero de gran importancia: sismo, incendio, impacto o explosión.

Valores característicos de las acciones Los valores de las acciones se recogerán en la justificación del cumplimiento del DB SE-AE Datos geométricos de la estructura La definición geométrica de la estructura esta indicada en los planos de proyecto

Características de los materiales Las valores característicos de las propiedades de los materiales se detallarán en la justificación del DB correspondiente o bien en la justificación de la EHE.

Modelo análisis estructural Se realiza un cálculo espacial en tres dimensiones por métodos matriciales de rigidez, formando las barras los elementos que definen la estructura: pilares, vigas, brochales y viguetas. Se establece la compatibilidad de deformación en todos os nudos considerando seis grados de libertad y se crea la hipótesis de indeformabilidad del plano de cada planta, para simular el comportamiento del forjado, impidiendo los desplazamientos relativos entre nudos del mismo. A los efectos de obtención de solicitaciones y desplazamientos, para todos los estados de carga se realiza un cálculo estático y se supone un comportamiento lineal de los materiales, por tanto, un cálculo en primer orden.

(27)

PROYECTO DE CUBIERTA DE PISTA DEPORTIVA. MODIFICADO 2015 Pº de las DELICIAS s/n. MORA (TOLEDO). MEMORIA. 27 Verificación de la estabilidad

Ed,dst Ed,stb Ed,dst: valor de cálculo del efecto de las acciones desestabilizadoras Ed,stb: valor de cálculo del efecto de las acciones estabilizadora Verificación de la resistencia de la estructura

Ed Rd Ed : valor de calculo del efecto de las acciones Rd: valor de cálculo de la resistencia correspondiente

Combinación de acciones

El valor de calculo de las acciones correspondientes a una situación persistente o transitoria y los correspondientes coeficientes de seguridad se han obtenido de la formula 4.3 y de las tablas 4.1 y 4.2 del presente DB.

El valor de calculo de las acciones correspondientes a una situación extraordinaria se ha obtenido de la expresión 4.4 del presente DB y los valores de calculo de las acciones se ha considerado 0 o 1 si su acción es favorable o desfavorable respectivamente.

Verificación de la aptitud de servicio

Se considera un comportamiento adecuado en relación con las deformaciones, las vibraciones o el deterioro si se cumple que el efecto de las acciones no alcanza el valor límite admisible establecido para dicho efecto.

Flechas La limitación de flecha activa establecida en general es de 1/500 de la luz desplazamientos horizontales El desplome total limite es 1/500 de la altura total

Acciones Permanentes

(G):

Peso Propio de la

estructura: Corresponde generalmente a los elementos de estructura metálica, calculados a partir de su sección bruta y multiplicados por 78,5 (peso específico del acero) en pilares y vigas.

Cargas Muertas: No existen en este tipo de construcción Peso propio de

tabiques pesados y muros de cerramiento:

No existen en este tipo de construcción

Las acciones del terreno se tratarán de acuerdo con lo establecido en DB-SE-C.

Acciones Variables

(Q):

La sobrecarga de uso:

Se adoptarán los valores de la tabla 3.1. Los equipos pesados no están cubiertos por los valores indicados.

Las acciones climáticas:

El viento:

Las disposiciones de este documento no son de aplicación en los edificios situados en altitudes superiores a 2.000 m. En general, las estructuras habituales de edificación no son sensibles a los efectos dinámicos del viento y podrán despreciarse estos efectos en edificios cuya esbeltez máxima (relación altura y anchura del edificio) sea menor que 6. En los casos especiales de estructuras sensibles al viento será necesario efectuar un análisis dinámico detallado.

La presión dinámica del viento Qb=1/2 x Rx Vb2. A falta de datos más precisos se adopta R=1.25 kg/m3. La velocidad del viento se obtiene del anejo E. Toledo está en zona A, con lo que v=26 m/s, correspondiente a un periodo de retorno de 50 años.

Los coeficientes de presión exterior e interior se encuentran en el Anejo D.

La temperatura:

En estructuras habituales de hormigón estructural o metálicas formadas por pilares y vigas, pueden no considerarse las acciones térmicas cuando se dispongan de juntas de dilatación a una distancia máxima de 40 metros

La nieve:

Este documento no es de aplicación a edificios situados en lugares que se encuentren en altitudes superiores a las indicadas en la tabla 3.11. En cualquier caso, incluso en localid ades en las que el valor característico de la carga de nieve sobre un terreno horizontal Sk=0 se adoptará una sobrecarga no menor de 0.20 Kn/m2

Las acciones químicas, físicas y biológicas:

Las acciones químicas que pueden causar la corrosión de los elementos de acero se pueden caracterizar mediante la velocidad de corrosión que se refiere a la pérdida de acero por unidad de superficie del elemento afectado y por unidad de tiempo. La velocidad de corrosión depende de parámetros ambientales tales como la disponibilidad del agente agresivo necesario para que se active el proceso de la corrosión, la temperatura, la humedad relativa, el viento o la radiación solar, pero también de las características del acero y del tratamiento de sus superficies, así como de la geometría de la estructura y de sus detalles constructivos.

El sistema de protección de las estructuras de acero se regirá por el DB-SE-A. En cuanto a las estructuras de hormigón estructural se regirán por el Art.3.4.2 del DB-SE-AE.

(28)

PROYECTO DE CUBIERTA DE PISTA DEPORTIVA. MODIFICADO 2015 Pº de las DELICIAS s/n. MORA (TOLEDO). MEMORIA. 28 Acciones

accidentales (A):

Los impactos, las explosiones, el sismo, el fuego.

Las acciones debidas al sismo están definidas en la Norma de Construcción Sismorresistente NCSE- 02.

En este documento básico solamente se recogen los impactos de los vehículos en los edificios, por lo que solo representan las acciones sobre las estructuras portantes. Los valores de cálculo de las fuerzas estáticas equivalentes al impacto de vehículos están reflejados en la tabla 4.1

Cargas gravitatorias por niveles.

Conforme a lo establecido en el DB-SE-AE en la tabla 3.1, 3.8 y al Anexo A.1 y A.2 de la EHE, las acciones gravitatorias, así como las sobrecargas de uso, tabiquería y nieve que se han considerado para el cálculo de la estructura de este edificio son las indicadas:

Niveles Sobrecarga de Uso Sobrecarga de nieve Peso propio De

Estructura Peso propio del

Solado Carga Total

Pista-Solera- C4

Planta de Cubierta

Accesible G1-Pte<20º

1.10.3.1.3 CIMENTACIONES (SE-C)

Bases de cálculo

Método de cálculo: El dimensionado de secciones se realiza según la Teoría de los Estados Limites Ultimos (apartado 3.2.1 DB-SE) y los Estados Límites de Servicio (apartado 3.2.2 DB-SE). El comportamiento de la cimentación debe comprobarse frente a la capacidad portante (resistencia y estabilidad) y la aptitud de servicio.

Verificaciones: Las verificaciones de los Estados Límites están basadas en el uso de un modelo adecuado para al sistema de cimentación elegido y el terreno de apoyo de la misma.

Acciones: Se ha considerado las acciones que actúan sobre el edificio soportado según el documento DB-SE-AE y las acciones geotécnicas que transmiten o generan a través del terreno en que se apoya según el documento DB-SE en los apartados (4.3 - 4.4 – 4.5).

Estudio geotécnico pendiente de realización

Generalidades: El análisis y dimensionamiento de la cimentación exige el conocimiento previo de las características del terreno de apoyo, la tipología del edificio previsto y el entorno donde se ubica la construcción.

Datos estimados Terreno duro de roca disgregada y en algunos puntos roca sin alterar. Actualmente hay una solera de hormigón armado que deberá romperse para hacer los nuevos pozos de cimentación y las zanjas para las vigas riostras.

Tipo de reconocimiento: Actualmente hay una solera de hormigón armado que deberá romperse para hacer los nuevos pozos de cimentación y las zanjas para las vigas riostras. Se ha realizado un reconocimiento inicial del terreno donde se pretende ubicar esta edificación, encontrándose un terreno duro a la profundidad de la cota de cimentación teórica.

Parámetros geotécnicos

estimados: Cota de cimentación -0,80 m

Estrato previsto para cimentar Roca disgregada

Nivel freático. Desconocido

Tensión admisible considerada 0,2 N/mm²

Peso especifico del terreno

Angulo de rozamiento interno del terreno Coeficiente de empuje en reposo Valor de empuje al reposo Coeficiente de Balasto

(29)

PROYECTO DE CUBIERTA DE PISTA DEPORTIVA. MODIFICADO 2015 Pº de las DELICIAS s/n. MORA (TOLEDO). MEMORIA. 29 Cimentación:

Descripción: Zapatas aisladas de hormigón armado de 800 cm. de canto bajo pilares de acero y zapatas corridas de hormigón armado arriostradas con vigas riostras de 40 x 40 cm Material adoptado: Hormigón armado.

Dimensiones y armado: Las dimensiones y armados se indican en planos de estructura. Se han dispuesto armaduras que cumplen con las cuantías mínimas indicadas en la tabla 42.3.5 de la instrucción de hormigón estructural (EHE) atendiendo a elemento estructural considerado.

1.10.3.1.4 ESTRUCTURAS DE ACERO (SE-A)

1.10.3.1.4.1. Bases de cálculo

Criterios de verificación

La verificación de los elementos estructurales de acero se ha realizado:

Manualmente Toda la estructura: Presentar justificación de verificaciones Parte de la estructura: Identificar los elementos de la estructura Mediante programa

informático Toda la estructura Nombre del programa: METAL 3D de CYPE Ingenieros

Versión: -

Empresa: -

Domicilio: -

Parte de la estructura: Identificar los elementos de la

estructura: -

Nombre del programa: -

Versión: -

Empresa: -

Domicilio: -

Se han seguido los criterios indicados en el Código Técnico para realizar la verificación de la estructura en base a los siguientes estados límites:

Estado límite último Se comprueba los estados relacionados con fallos estructurales como son la estabilidad y la resistencia.

Estado límite de servicio Se comprueba los estados relacionados con el comportamiento estructural en servicio.

Modelado y análisis

El análisis de la estructura se ha basado en un modelo que proporciona una previsión suficientemente precisa del comportamiento de la misma.

Las condiciones de apoyo que se consideran en los cálculos corresponden con las disposiciones constructivas previstas.

Se consideran a su vez los incrementos producidos en los esfuerzos por causa de las deformaciones (efectos de 2º orden) allí donde no resulten despreciables.

En el análisis estructural se han tenido en cuenta las diferentes fases de la construcción, incluyendo el efecto del apeo provisional de los forjados cuando así fuere necesario.

la estructura está formada por pilares y vigas

existen juntas de dilatación

separación máxima entre juntas de dilatación

d>40 metros

¿Se han tenido en cuenta las acciones térmicas y reológicas en el cálculo?

si no ► justificar

no existen juntas de dilatación

¿Se han tenido en cuenta las acciones térmicas y reológicas en el cálculo?

si no ► justificar

La estructura se ha calculado teniendo en cuenta las solicitaciones transitorias que se producirán durante el proceso constructivo

Durante el proceso constructivo no se producen solicitaciones que aumenten las inicialmente previstas para la entrada en servicio del edificio

(30)

PROYECTO DE CUBIERTA DE PISTA DEPORTIVA. MODIFICADO 2015 Pº de las DELICIAS s/n. MORA (TOLEDO). MEMORIA. 30 Estados límite últimos

La verificación de la capacidad portante de la estructura de acero se ha comprobado para el estado límite último de estabilidad, en donde:

stb d dst

d

E

_,



_,

siendo:

dst

E

d_, el valor de cálculo del efecto de las acciones desestabilizadoras stb

E

d_, el valor de cálculo del efecto de las acciones estabilizadoras y para el estado límite último de resistencia, en donde

d

R

E 

siendo:

E

d el valor de cálculo del efecto de las acciones

R

d el valor de cálculo de la resistencia correspondiente

Al evaluar

E

_d y

R

_d, se han tenido en cuenta los efectos de segundo orden de acuerdo con los criterios establecidos en el Documento Básico.

Estados límite de servicio

Para los diferentes estados límite de servicio se ha verificado que:

C

lim

E

_ser



siendo:

E

ser el efecto de las acciones de cálculo;

C

lim valor límite para el mismo efecto.

Geometría

En la dimensión de la geometría de los elementos estructurales se ha utilizado como valor de cálculo el valor nominal de proyecto.

1.10.3.1.4.2. Durabilidad

Se han considerado las estipulaciones del apartado “3 Durabilidad” del “Documento Básico SE-A. Seguridad estructural. Estructuras de acero”, y que se recogen en el presente proyecto en el apartado de “Pliego de Condiciones Técnicas”.

Se han de incluir dichas consideraciones en el pliego de condiciones 1.10.3.1.4.3. Materiales

El tipo de acero utilizado en chapas y perfiles es:

Designación

Espesor nominal t (mm) Temperatura del

ensayo Charpy ºC

fy (N/mm²) fu (N/mm²)

t  16 16 < t  40 40 < t  63 3  t  100 S235JR

S235J0

S235J2 235 225 215 360 20

0 -20 S275JR

S275J0

S275J2 275 265 255 410 2

0 -20 S355JR

S355J0 S355J2 S355K2

355 345 335 470 20

0 -20-20 ⁽¹⁾

S450J0 450 430 410 550 0

(1) Se le exige una energía mínima de 40J.

fy tensión de límite elástico del material fu tensión de rotura

1.10.3.1.4.4. Análisis estructural

La comprobación ante cada estado límite se realiza en dos fases: determinación de los efectos de las acciones (esfuerzos y desplazamientos de la estructura) y comparación con la correspondiente limitación (resistencias y flechas y vibraciones admisibles respectivamente). En el contexto del “Documento Básico SE-A. Seguridad estructural. Estructuras de acero” a la primera fase se la denomina de análisis y a la segunda de dimensionado.
