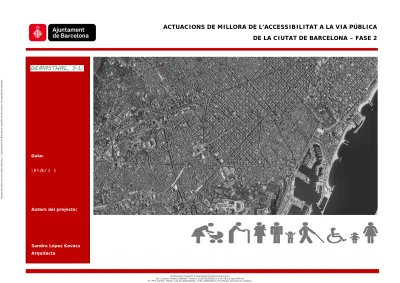

ACTUACIONS DE MILLORA DE L ACCESSIBILITAT A LA VIA PÚBLICA DE LA CIUTAT DE BARCELONA FASE 2. Data: Febrer Autors del projecte:

(1)

Data Termini

Data:

Febrer 2020

Autors del projecte:

Sandra López Kovács Arquitecta

Aquest document és una còpia autèntica. L'Ajuntament de Barcelona custodia el document i les signatures originals.

(2)

(3)

INDEX 3

ANNEX NÚM. 2: PAVIMENTS ANNEX NÚM. 3: ESPAIS VERDS

ANNEX NÚM. 4: JUSTIFICACIÓ DE PREUS

ANNEX NÚM. 5: ESTUDI DE GESTIÓ DE RESIDUS ANNEX NÚM. 6: ESTUDI DE SEGURETAT I SALUT ANNEX NÚM. 7: PLA DE CONTROL DE QUALITAT

Document núm. 2.- PLÀNOLS

Document núm. 3.- PLEC DE CONDICIONS GENERALS

PLEC DE CONDICIONS TÈCNIQUES

Quadre de Preus núm. 2 Pressupost parcial Pressupost general Últim full

PLEC DE CONDICIONS TÈCNIQUES PARTICULARS

(4)

(5)

(6)

(7)

MEMÒRIA

1

1.1 NORMATIVA

1.2 CONTROL DE QUALITAT 1.3 PLA D’OBRES

1.4 JUSTIFICACIÓ DE PREUS 1.5 SEGURETAT I SALUT 1.6 GESTIÓ DE RESIDUS

1.7 CLASSIFICACIÓ DEL CONTRATISTA

1.8 COORDINACIÓ AMB COMPANYIES DE SERVEIS 1.9 REVISIO DE PREUS

1.10 PRESSUPOST 1.11 TERMINI D’OBRES

1.12 DECLARACIO D’OBRA COMPLETA MC MEMORIA CONSTRUCTIVA

1. DESCRIPCIÓ GENERAL DE LES ACTUACIONS

2. IMPLANTACIÓ A L’OBRA I REPLANTEIG TOPOGRÀFIC 3. ENDERROCS

4. AFECTACIONS A SERVEIS 5. MOVIMENT DE TERRES 6. FERMS I PAVIMENTS 7. SENYALITZACIÓ VIARIA 8. MOBILIARI URBA 9. ENLLUMENAT

10. ACTUACIONS A REALITZAR

(8)

MEMÒRIA

3

de Barcelona.

Aquestes actuacions venen motivades per les necessitats de millora de les condicions d’accessibilitat dels entorns urbans a la ciutat i donen resposta als requeriments d’intervenció prioritaris a cada territori segons la informació facilitada pels Serveis Tècnics dels diferents districtes de la ciutat.

Les obres comprenen bàsicament l’adaptació de passos de vianants, ampliació de voreres, i el desplaçament, eliminació o reubicació d’elements de mobiliari urbà que es troben dins dels itineraris de pas.

Títol del projecte: Actuacions de millora de l’accessibilitat a la via pública de la ciutat de Barcelona – fase II

Adreça: Varies localitzacions a la Ciutat de Barcelona

Població: Barcelona Província: Barcelona

Agents

Promotor: Ajuntament de Barcelona – Direcció d’Infraestructures i Espai Urbà Adreça: Torrent de l’Olla, 218 2a Planta

Població: Barcelona Codi Postal: 08012

Província: Barcelona

Redactors: GEMASTHAL, SL NIF: B 63259998

Sandra López Kovács

Arquitecta Colꞏlegiat: 21.739

Adreça: Carrer Pau Claris 165, 1ª Planta

Població: Barcelona Codi Postal: 08037

Província: Barcelona

(9)

MEMÒRIA

4

- Ordre VIV/561/2010, d’1 de febrer, per la qual es desenvolupa el document tècnic de condicions bàsiques d’accessibilitat i no discriminació per a l’accés i utilització dels espais públics urbanitzats

- Decret 135/1995, de 24 de març, de desenvolupament de la Llei 20/1991, de 25 de novembre, de promoció de l’accessibilitat i de supressió de barreres arquitectòniques, i d’aprovació del Codi d’accessibilitat.

El règim d’aplicació de l’ordre VIV/56712010 s’aplica a espais públic a projectar, restaurar, mantenir, utilitzar i reurbanitzar, amb aplicació obligatòria per a espais públics nous, a partir del 12 de març de 2010, i per a espais públics existents (en aquells que siguin susceptibles d’ajustaments raonables, mitjançant les modificacions i adaptacions que siguin necessàries i adequades i que no imposin una càrrega desproporcionada o indeguda) a partir del 1 de gener de 2019.

Cal dir que ambdues normatives són vigents, i que l’aplicació d’ambdues pot comportar confusions o conflictes, per algunes diferències de criteris, i en aquests casos sempre que sigui possible s’aplicarà el criteri més restrictiu.

En quant a materials i procediments constructius s’ha optat per utilitzar aquells que siguin respectuosos amb el medi ambient i que millorin la qualitat de vida a la ciutat

Des del punt de vista tècnic, s’aprofitaran els avenços i novetats en materials per executar solucions durables i resistents, i minimitzar les afectacions a tercers.

1.2 CONTROL DE QUALITAT

D’acord amb les intervencions objecte del projecte s’estima un import de 3.625,00€

Les despeses originades per aquest concepte van per compte del contractista fins als límits que estableixen en cada cas els plecs de clàusules administratives de l’entitat que contracti l’execució de les obres.

El Pla de control de qualitat es desenvolupa en un annex diferenciat del Document 1 “Memòria i Annexes”.

En tots els casos, la D.F. serà la que determini quin serà l’inici de les obres, ja que per motius de necessitat, aquesta es pot avançar (fins un màxim de 15 dies) o retardar, en determinats casos, en funció del desenvolupament del contracte i d’altres.

En cas que per necessitats l’Ajuntament determini la necessitat d’executar les obres en dues fases o més, aquestes s’hauran d’aturar en el punt que indiqui la D.F. i reiniciar-les quan aquesta indiqui, sense que això suposi cap increment de cost.

Malgrat aquest termini general, cada actuació tindrà un termini particular en funció del que s’acordi en el Comitè d’obres i en els projectes executius de les actuacions, així com també una recepció parcial particular, que serà la que marqui la finalització de cada actuació.

1.4 JUSTIFICACIÓ DE PREUS

La justificació de preus d’aquest projecte es basa en el banc de preus de BEDEC 2018, realitzat amb els costos de mà d’obra, maquinària i materials de mercat.

La justificació de Preus del present projecte es desenvolupa en un annex diferenciat del Document 1

“Memòria i Annexes”.

1.5 SEGURETAT I SALUT

A l’annex Estudi de Seguretat i Salut s’inclou l’Estudi bàsic de Seguretat i Salut d’aquesta obra, en el que s’estableix les previsions necessàries respecte a la prevenció dels riscos laborals d’accidents i malalties professionals, així com dels derivats dels treballs de reparació, conservació i manteniment que es facin durant el temps de garantia, a la vegada que es defineixen els locals preceptius d’higiene i benestar dels treballadors i treballadores de l’obra.

Serveix per donar les directrius bàsiques a l’empresa Contractista per desenvolupar la seva obligació de redactar un Pla de Seguretat i Salut en el que s’analitzin, estudiïn, desenvolupin i complementin en funció del seu propi sistema d’execució, les previsions contingudes en aquest present Estudi.

(10)

MEMÒRIA

5

Per a l’aplicació de les mesures de seguretat i salut, tancaments i senyalització necessàries, s’ha definit un import d’execució material de 6.750 €.

El pressupost del present estudi de seguretat i salut s’ha incorporat com a PEM al pressupost general com a partida alçada d’abonament íntegre. Aquest import no podrà reduir-se en fase d’obra.

1.6 GESTIÓ DE RESIDUS

En compliment del Reial Decret d’1 de febrer de 2008, pel qual es regula la producció i gestió dels residus de la construcció i demolició. És responsabilitat del contractista l’elaboració del pla de gestió de residus definitiu.

La Gestió de Residus es desenvolupa en un annex diferenciat del Document 1 “Memòria i Annexes”.

1.7 CLASSIFICACIÓ DEL CONTRATISTA

La normativa general que regula el sistema de classificació empresarial és la següent:

 Llei 9/2017, de 8 de novembre, de contractes del sector públic, per la qual es transposen a l'ordenament jurídic espanyol les directives del Parlament Europeu i del Consell 2014/23/UE i 2014/24/UE, de 26 de febrer de 2014.

 Reial decret 1098/2001, de 12 d'octubre, pel qual s'aprova el Reglament general de la Llei de contractes de les administracions públiques (BOE núm. 257, de 26 d'octubre), modificat pel Reial decret 773/2015, de 28 d'agost (BOE núm 213, de 5 de setembre de 2015)

 Reial decret 817/2009, de 8 de maig, pel qual es desenvolupa parcialment la Llei 30/2007, de 30 d'octubre, de contractes del sector públic (BOE núm. 118, de 15 de maig de 2009)

Contractes de les Administracions Públiques (Decret 1098/2001 de 26 d’octubre), i tenint en compte també la modificació d’aquest mateix article segons el RD 773/2015 del 28 d’agost, es determinen a continuació el grups i subgrups on han d’estar classificats els contractistes d’obres per poder ser adjudicataris de les obres del present Projecte.

 Atenint-se a les disposicions del Reglament General de la Llei de Contractes de les Administracions Públiques, l’obra projectada queda inclosa dins el grup i subgrup següent:

 Subgrup G-6: Obres vials sense qualificació específica

 Categoria 4.

1.8 COORDINACIÓ AMB COMPANYIES DE SERVEIS

En compliment del Reial Decret d’1 de febrer de 2008, pel qual es regula la producció i gestió dels residus de la construcció i demolició. És responsabilitat del contractista l’elaboració del pla de gestió de residus definitiu

1.9 REVISIO DE PREUS

En compliment l’article 103 del Reial Decret 2/2000 de 16 de juny de Contractes de les administracions (BOE 29/6/2000) i per tractar-se d’un contracte d’obra en que el termini d’execució no excedirà els dotze mesos, no serà necessari aplicar les fórmules de revisió de preus.

(11)

MEMÒRIA

6

DESPESES GENERALS (DG=13% s/PEM) 46.945,79€

BENEFICI INDUSTRIAL (BI=6% s/PEM) 21.667,29€

SUBTOTAL (PEM+DG+BI) 429.734,56€

IVA(21% sobre (PEM+DG+BI)) 90.244,26€

TOTAL PRESSUPOST PER CONTRACTE IVA INCLÒS 519.978,82€

1.11 TERMINI D’OBRES

El termini d'execució de les obres es de 4 mesos a partir de la data d'adjudicació de les obres.

1.12 DECLARACIO D’OBRA COMPLETA

En compliment del Reial Decret Legislatiu 3/2011, de 14 de novembre, pel qual s'aprova el Text refós de la Llei de contractes del sector públic, es manifesta que el projecte comprèn una obra completa, ja que conté tots i cadascun dels elements que són precisos per a la utilització de l’obra i és susceptible d’ésser lliurada a l’ús general.

(12)

MEMÒRIA 7

marcatge de cruïlles mitjançant botonadures i paviment estriat per marcar la continuïtat de façanes.

Per una actuació tipus el desenvolupament de les obres es pot resumir, a gran trets, mitjançant la següent seqüència:

1. Implantació a l’obra i replanteig topogràfic 2. Enderrocs i desmuntatges

3. Serveis : embornals, soterrament línies de serveis

4. Pavimentació voreres (implantació de guals, ampliacions de voreres, etc) 5. Mobiliari urbà

Aquesta seqüència serà variable en funció de les característiques de l’actuació, si es desplacen arbres, si s’ha de fer alguna petita obra civil (rampes, escales,..) etc.

En general, i a l’hora de determinar la seqüència d’execució de l’obra, s’ha de vetllar sempre per que els vianants puguin circular pel carrer de manera segregada a l’obra i per reduir les afectacions als pàrquings, comerços, i veïns en general.

2. IMPLANTACIÓ A L’OBRA I REPLANTEIG TOPOGRÀFIC

En funció de les característiques de l’actuació, el contractista haurà de realitzar un aixecament topogràfic complet, per tal d’afinar la solució adoptada i determinar les cotes i mesures definitives dels diferents elements que conformen el disseny. La base pel disseny de les solucions aportades estan basats en la cartografia 1:1000 de l’Ajuntament de Barcelona modificada segons informació recollida a camp i fotografies.

S’haurà de senyalitzar l’àmbit de l’obra i colꞏlocar les tanques apropiades per tal de evitar l’accés als vianants a la zona d’obres, però mantenint alhora un itinerari de pas.

DTE 3‐SANTS‐MONTJUIC DTE 7 ‐ HORTA GUINARDÓ Flaugier‐Renaixença Flaugier‐Trobador Flaugier‐St. Maria Claret Amèrica‐Torre Vélez DTE 1‐CIUTAT VELLA

Ample‐Fusteria Ample‐ Regomir Ample‐Carabassa Ample‐Serra Ample‐Còdols

Creu Coberta‐Béjar Creu Coberta‐Geribert Creu Coberta‐Consell de Cent Creu Coberta‐Moianès

Creu Coberta‐Llobet Amèrica‐Trobador Sant Oleguer‐Nou de la Rambla (1) Creu Coberta‐26 de Gener 1641 Amèrica‐St. Maria Claret Sant Oleguer‐Nou de la Rambla (2) Creu Coberta‐Espanya industrial DTE 8‐NOU BARRIS Sant Oleguer‐Tàpies Creu Coberta‐Watt‐Gaiarre Garigliano

Sant Oleguer‐Marques de Barberà Creu Coberta‐Premià‐Guadiana Alcántara 2 Creu Coberta‐Salou‐Riego Simancas 106

Almagro 59 Almagro 51 Almagro 37 Torres‐Llopis Torres‐Campreciós DTE 9‐SANT ANDREU Salvador Riera‐Acàcies Salvador Riera‐Ordi Salvador‐Manigua DTE 2‐EIXAMPLE

Aragó‐Av. Roma Aragó‐Casanovas 92 Aragó 180‐Casanovas Aragó 284‐Pau Claris Aragó 286‐Pau Claris Aragó 295‐Roger de Llúria Aragó 297‐Roger de Llúria Aragó 309‐Bruc

Aragó‐Bruc 98 Aragó 311‐Bruc Aragó‐ Bruc 100

Aragó‐Roger de Flor 186 Aragó‐Roger de Flor 184

Creu Coberta‐Cros Sants‐Alcolea Sants‐Olzinelles DTE 4‐LES CORTS Loreto‐Av Sarrià Loreto‐Rita Bonnat DTE 5‐SARRIA‐ST GERVASI Sant‐Gervasi‐Císter Sant‐Gervasi‐Maluquer St Gervasi

DTE 6‐GRACIA

Sant Salvador‐Vilafranca Sant Salvador‐Verdi Ausias March‐Marina

València‐Lepant

Ordi‐Salvador Riera Ordi‐Prat d'en Roquer DTE 10‐SANT MARTÍ Pujades‐Alaba Ramon Llull‐Alaba Ramon Llull‐Àvila

(13)

MEMÒRIA

8

nova ubicació, com en el cas de parquímetres, lluminàries o semàfors.

En el cas de tractar-se d’un trasllat, depenent del cas serà el propi contractista el que emmagatzemi l’element fins a la seva reposició després de la pavimentació de la vorera, o pot ser que l’organisme propietari realitzi, amb ajudes puntuals del contractista, la retirada i posterior recolꞏlocació de l’element, que s’haurà de coordinar amb els organismes corresponents.

La demolició o enderroc de voreres o petites estructures com fonamentacions, escales o murets es realitzaran generalment amb mitjans mecànics adequats a les mides i característiques del carrer.

Puntualment, serà necessari realitzar demolicions manuals, com per exemple a l’enderrocar la part més propera a les façanes, per no afectar altres elements.

Serà molt important que les cotes estiguin clares per no realitzar sobreexcavacions, amb el corresponent increment en rebliments i en trasllat de materials que aquest fet comporta. A no ser que hi hagi una instrucció contrària per part de la D.O o la propietat , i sempre per garantir la qualitat del terreny i el nivell òptim de compactació exigit (95% del Pròctor Modificat), el material de rebliments serà nou d’aportació.

Finalment, un cop finalitzades les obres d’enderrocs, s’haurà de realitzar la corresponent gestió dels residus generats. La gestió dels residus, l’existència o no de transport intern per l’obra, etc., vindrà condicionat per les característiques de l’obra i per l’espai disponible, però en general s’intentarà separar els residus sempre que sigui possible i portar-los a centres de reciclatge en comptes d’abocadors. Al document de “Memòria Ambiental” del present projecte base s’aprofundeix més en aquest aspecte.

4. AFECTACIONS A SERVEIS

Les diferents actuacions del projecte poden implicar afeccions a serveis existents en voreres. Les diferents actuacions del projecte poden implicar afeccions a serveis existents en voreres. En d’altres casos, principalment en la implantació de guals adaptats, d’acord amb especificacions de la normativa vigent d’accessibilitat, l’afecció es produirà sobre el clavegueram existent, en el cas que els embornals quedin dins els guals, ja que s’hauran de desplaçar i colꞏlocar els nous embornals, com a mínim a 0,50 m del límit lateral extern del pas de vianants.

Una altre tipus de servei afectat que trobarem serà el trasllat o moviment d’Armaris de Distribució Urbana (ADU). Aquests trasllats els ha de realitzar directament la companyia elèctrica encarregada dels mateixos, per la que s’ha de iniciar un protocol i les gestions oportunes amb FECSA-ENDESA. Les actuacions amb aquestes afectacions caldrà que es planifiquin amb una major antelació per poder realitzar les tasques necessàries en el menor temps possible i per tant, amb les menors molèsties pels ciutadans.

Sobre l’arbrat s’han realitat les consultes i gestions necessàries amb el departament d’arbrat de L’ajuntament de Barcelona. S’ha rebut el pressupost per les dues actuacions a dur a terme. Aquestes actuacions les efectuaran des d’aquest departament. Per aquest motiu també es requereix la programació dels treballs i la coordinació amb aquests.

Cal dir que al Carrer Llull existeix la necessitat de traslladar una font. Aquest trasllat requereix la realització de treballs de restauració i adaptació de la instalꞏlació.

Sobre la xarxa de gas s’ha de dir que tot i que parlem d’actuacions superficials ens trobem amb la necessitat d’afectar un tram existent. Es tracta del moviment d’un respirador.

Les arquetes de serveis afectades pels canvis de pendent de la zona de gual o per la creació de zones elevades s’hauran d’adaptar a la nova cota.

5. MOVIMENT DE TERRES

No es realitzen moviments de terres d’entitat, per tant no es considera que les modificacions siguin mereixedores de consideració. Els volums de terra i de paviment que intervenen a l’obra es troben recollits dins les diferents patides d’obra i de gestió de residus.

(14)

MEMÒRIA 9

En el cas de tractar-se de panot, aquest es colꞏlocarà a l’estesa sobre una base de morter sec, i posteriorment s’aplicarà la beurada de ciment. En el cas de pavimentar-se amb llosa o llambordí de pedra natural o prefabricat, aquest es colꞏlocarà sobre morter pastat a truc de maceta. Les peces de gual es colꞏlocaran sobre una capa de formigó en massa HM-20 i un gruix de 20 cm. Aquest es colꞏlocarà sobre morter pastat a truc de maceta.

En funció de la tipologia del carrer, del material emprat i de les necessitats de pas, s’utilitzaran materials d’enduriment ràpid i alta resistència tant per la base de la peça com per les juntes

Tant pel panot com per a la resta de peces, no es permetran capes de morter de més de 2-3 cm. Si per errors del contractista, el paviment no arribés a la cota demanada, la solució a aplicar ha de ser la adient que garanteixi la qualitat i durabilitat exigida sense cap tipus de cost medi ambiental ni econòmic per l’Ajuntament.

A les entrades dels pàrquings i a les voreres passants i a guals deprimits, es colꞏlocaran peces de 8cm en comptes de 4cm per reforçar aquestes zones amb majors solꞏlicitacions.

A l’annex Ferms i paviments del projecte es recullen les diferents seccions dels diversos paviments.

7. SENYALITZACIÓ VIARIA

Les obres de senyalització engloben les tasques de senyalització horitzontal (“pintura”) i vertical (senyals amb pals).

Pel que fa a la senyalització horitzontal, en cas que s’afecti, es reposarà l’existent. En els casos de nous passos de vianants es senyalitzaran a la calçada amb pintura antilliscant i en tot moment es seguiran les prescripcions del “Manual de Senyalització Urbana per a la ciutat de Barcelona”, publicat per l’Ajuntament. En el cas de necessitat s’esborraran les marques de pintura existents, ja sigui amb pintura negra de doble component.

9. ENLLUMENAT

La xarxa elèctrica existent es manté sense cap variació, es posaran a la nova cota de la plataforma única els punts de llum afectats. Els treballs necessaris definits en aquest projecte necessiten de l’actuació del Departament d’Enllumenat per a dues actuacions. S’acorda amb aquest en fase de redacció de projecte que els dos punts de llum a desplaçar es troben dintre d’altres projectes o tasques de manteniment.

10. ACTUACIONS A REALITZAR

Les actuacions a realitzar es troben situades a 66 emplaçaments repartides en els 10 districtes de la Ciutat de Barcelona. Aquestes actuacions es realitzen sobre els passos de vianants existents que s’adapten a normativa i s’adeqüen a les necessitats i voluntat dels responsables municipals.

Per aquest motiu la descripció de cadascuna d’elles es veu reflectida en el Document 2 – Documentació gràfica i al Document 4 – Pressupost on es comptabilitza el cost de cadascuna d’aquestes.

En el següent quadre es pot observar les actuacions generals segons tipus, i les especificitats de les actuacions més complexes o amb detalls a tenir en compte.

S’ha de remarcar que en la totalitat de les actuacions caldrà reposar els elements existents per elements de les mateixes característiques. En el cas dels paviments es reposarà seguint els mateixos criteris del moment quan s’inicien les obres.

(15)

MEMÒRIA 10 de façana

Serra - Substitució parcial gual vehicles per gual d- 120 de peces de formigó, creació gual 120 vorera oposada. Paviment tàctil indicador. Encaminament i continuïtat de façana

Còdols - Elevació calçada a creuament, paviment tàctil indicador: Botonadura, continuitat de façana.

Moviment d'embornals.

Carrer de Sant Oleguer

Nou de la Rambla - Paviment tàctil indicador:

Encaminaments

De les Tàpies - Paviment tàctil indicador:

Encaminaments

Marquès de Barberà - Paviment tàctil indicador:

Encaminaments

D.2-EIXAMPLE Avinguda Roma - Aragó -Casanovas Paviment tàctil indicador: encaminaments Pau Claris-Aragó Paviment tàctil indicador: encaminaments Roger de Lluria-Aragó Paviment tàctil indicador: encaminaments Bruc-Aragó Paviment tàctil indicador: encaminaments Roger de Flor Aragó Paviment tàctil indicador: encaminaments Ausias Marc - Marina Paviment tàctil indicador: encaminaments

Marques pintura carril bici

Valencia - Lepant Paviment tàctil indicador: encaminaments D.3 - SANTS -

MONTJUÏC

Bejar - Creu Coberta

Paviment tàctil indicador: botonadura indicadora creuament de

calçada a vorera passant.

Mir Geribert - Creu Coberta Paviment tàctil indicador: botonadura indicadora creuament de calçada a vorera passant i Encaminament

Sant Roc - Creu Coberta Paviment tàctil indicador: encaminaments Consell de Cent - Creu Coberta Paviment tàctil indicador: encaminaments Moianés - Creu Coberta Paviment tàctil indicador: encaminaments Llobet - Creu Coberta Paviment tàctil indicador: botonadura indicadora

creuament de calçada a vorera passant i Encaminament

26 gener 1641 - Creu Coberta

Paviment tàctil indicador: botonadura indicadora creuament de calçada a vorera passant i Encaminament

Espanya Industrial - Creu Coberta Paviment tàctil indicador: encaminaments

peces de formigó, Reubicació punt de llum, Reubicació mobiliari urbà, Reubicació semàfor, Loreto - Rita Bonnat

Paviment tàctil indicador: encaminaments.

Substitució gual deprimit per gual vianants d-120 de peces de formigó. Recrescut voreres.

Moviment punt de llum, Senyalització horitzontal,

D.5-SARRIÀ- SANT GERVÀSI

Sant Gervasi - Cister

Paviment tàctil indicador: encaminaments, botonadura i indicació rampa gual deprimit.

Substitució gual deprimit per gual vianants d-120 de peces de formigó. Desplaçament pas de vianants - senyalització horitzontal.

Reubicació semàfor i senyal vertical

D.6- GRACIA Sant Salvador - Vilafranca

Elevació calçada a creuament.

Paviment tàctil indicador: Botonadures i encaminaments,

Recrescut de vorera

Sant Salvador - Verdi

Elevació calçada a creuament.

Paviment tàctil indicador: Botonadures i encaminaments,

Recrescut de vorera

D.7 - HORTA GUINARDÓ

Falugier - Renaixença

Paviment tàctil indicador: Botonadura, encaminament, indicació rampa gual deprimit Flaugier-Trobador

Paviment tàctil indicador: Botonadura, encaminament, indicació rampa gual deprimit.

Desplaçament arbre. Creació i rebliment antic escocell.

Desplaçament embornals.

Flaugier-St Antoni Mª Claret

Recrecut vorera Guals de vianats d-120

Paviment tàctil indicador: Encaminaments.

Desplaçament embornals

(16)

MEMÒRIA 11 Paviment tàctil indicador: encaminaments

Substitució gual deprimit per gual vianants d-120 de peces de formigó.

D.8 - NOU BARRIS Les Torres - Llopis Substitució gual d-90 per guals d-120 per vianants amb peces de formigó

Paviment tàctil Indicador: Encaminaments Retirada i reubicació mobiliari urbà.

Alcantara - Garigliano

Adequació gual deprimit a gual a tres aigües Substitució gual deprimit a gual vianants d-120 de peces de formigó

Paviment tàctil indicador: Encaminament

Alcantara, 2

Paviment tàctil indicador: encaminaments

Desplaçament embornal.

Simancas,106

Paviment tàctil indicador: encaminaments

Almagro, 57 Paviment tàctil indicador: encaminaments Almagro, 55 Paviment tàctil indicador: encaminaments Almagro, 48 Paviment tàctil indicador: encaminaments Les Torres - Campreciós

Substitució gual d-90 per guals d-120 per vianants amb peces de formigó

Paviment tàctil Indicador: Encaminaments Retirada i reubicació mobiliari urbà.

D.9 - SANT ANDREU Pstge. Salvador Riera

Desplaçament pas de vianants, Creació guals a 3 aigües nou pas.

Paviment tàctil Indicador: Encaminaments passos, botonadura

plataforma única, paviment direccional a cantonades.

Substitució rampa vehicles per gual d-90 de peces de formigó.

Pstge. De l'Ordi

Paviment tàctil indicador: botonadura indicadora creuament de calçada a vorera passant i direccional a cantonades.

Desplaçament Imbornals

Paviment tàctil indicador: Encaminaments

Llull - Avila

Creació guals vianants d-120.

Recrescut guals d-120 existents Reubicació respirador gas

Paviment tàctil Indicador: Encaminaments

1 1. EQUIP REDACTOR DEL PROJECTE.

El present projecte executiu ha estat redactat per:

Sandra López Kovács – Arquitecta Xavier Bea Ruiz – Geògraf

Daniel Gómez Rodríguez – Tècnic superior en desenvolupament i aplicació de Projectes de Construcció

Jordi Call Vinyals – Graduat en Enginyeria Electrònica i automàtica.

(17)

MEMÒRIA 12

ANNEX NÚM. 1: ACCESSIBILITAT ANNEX NÚM. 2: PAVIMENTS ANNEX NÚM. 3: ESPAIS VERDS

ANNEX NÚM. 4: JUSTIFICACIÓ DE PREUS

ANNEX NÚM. 5: ESTUDI DE GESTIÓ DE RESIDUS ANNEX NÚM. 6: ESTUDI DE SEGURETAT I SALUT ANNEX NÚM. 7: PLA DE CONTROL DE QUALITAT

Document núm. 2.- PLÀNOLS

Document núm. 3.- PLEC DE CONDICIONS GENERALS

PLEC DE CONDICIONS TÈCNIQUES

PLEC DE CONDICIONS TÈCNIQUES PARTICULARS

Quadre de Preus núm. 1 Quadre de Preus núm. 2 Pressupost parcial Pressupost general Últim full

Barcelona, Febrer de 2020 L’autor del projecte

Sandra López Kovács Gemasthal.S.L

(18)

(19)

AN .1 WQEQE òria

(20)

(21)

AN1. ACCESSIBILITAT 1

normatives són:

 Ordre VIV/561/2010, d’1 de febrer, per la qual es desenvolupa el document tècnic de condicions bàsiques d’accessibilitat i no discriminació per a l’accés i utilització dels espais públics urbanitzats

 Decret 135/1995, de 24 de març, de desenvolupament de la Llei 20/1991, de 25 de novembre, de promoció de l’accessibilitat i de supressió de barreres arquitectòniques, i d’aprovació del Codi d’accessibilitat.

El règim d’aplicació de l’ordre VIV/56712010 s’aplica a espais públic a projectar, restaurar, mantenir, utilitzar i reurbanitzar, amb aplicació obligatòria per a espais públics nous, a partir del 12 de març de 2010, i per a espais públics existents (en aquells que siguin susceptibles d’ajustaments raonables, mitjançant les modificacions i adaptacions que siguin necessàries i adequades i que no imposin una càrrega desproporcionada o indeguda) a partir del 1 de gener de 2019.

Cal dir que ambdues normatives són vigents, i que l’aplicació d’ambdues pot comportar confusions o conflictes, per algunes diferències de criteris, i en aquests casos sempre que sigui possible s’aplicarà el criteri més restrictiu.

En quant a materials i procediments constructius s’ha optat per utilitzar aquells que siguin respectuosos amb el medi ambient i que millorin la qualitat de vida a la ciutat

Des del punt de vista tècnic, s’aprofitaran els avenços i novetats en materials per executar solucions durables i resistents, i minimitzar les afectacions a tercers, com pot ser la utilització de productes de ràpid enduriment a l’hora de colꞏlocar paviments, per escurçar el període en que no es poden trepitjar.

MOBILITAT A NIVELL DE VIANANTS.

La totalitat de les actuacions que es presenten en aquest projecte són millores a dur a terme respecte a la mobilitat de vianants, eliminant obstacles en els passos de vianants, ampliant-los i substituint els guals per guals dintre de normativa.

En cas de no ser possible el gual de peces hi ha l’alternativa de gual a tres aigües, gual que serà senyalitzat mitjançant franja de botonadura de 60 cm d’ample i amb l’encaminament d’1 metre d’ample.

(22)

Continuïtat de façana

Per tal d’indicar la continuïtat de façana en el cas de petites entrades o façanes irregulars es colꞏlocarà una franja de 40cm de paviment tàctil direccional estriat. Aquest encaminament serveix per donar continuïtat a l’itinerari accessible. Per aquest motiu es minimitzarà la colꞏlocació d’elements alineats amb la façana.

(23)

La zona de delimitació de la zona de vianants serà una franja de 60cm d’ample de paviment tàctil de botons. Les cantonades als creuaments s’indicaran amb paviment tàctil direccional, una franja d’1m d’amplada.

De manera similar caldrà marcar la zona transitable de les voreres passants. Aquestes aniran marcades amb franges de 60cm de botonadura per advertir del perill en aquest tipus de via.

Paviment tàctil indicador (PTI).

El paviment tàctil indicador serà de panot i no serà un perill ni una molèstia pel trànsit de vianants. Serà de material antilliscant i de fàcil detecció i recepció d'informació amb el peu o el bastó. Contrastaran cromàticament respecte el paviment circumdant. Tenim dues tipologies:

a) Direccional: guia de l'itinerari accessible o per canvis de nivell. Acanalat recta i paralꞏlel de profunditat

≤5 mm.

b) Advertència punts perillosos: Botons troncocònics tindran una franja longitudinal de 60 cm, h ≤4 mm, formant una retícula ortogonal orientada en el sentit de la marxa. Ha de complir la UNE 127029.

forma autònoma i segura per totes les persones. La seva ubicació no envairà l’itinerari de vianants accessible. Els elements de mobiliari urbà es colꞏlocaran preferiblement alineats a la banda exterior de la vorera.

Tot el mobiliari urbà a instalꞏlar hauran de figurar al “Recull d’elements urbans de Barcelona”.

Reixes d’embornals

Als passos de vianants no pot haver cap obstacle ni existiran ressalts en el paviment. Per aquest motiu caldrà traslladar embornals aigües amunt al límit d’aquests. A més d’aquesta mesura les reixes de calçada seran del tipus Barcelona 1 de 70x30 de barres diagonals en zones de vehicles. En les zones de vianants seran del tipus p-7 en espiga.

Ample màxim de la ranura Zona

3cm Trànsit de vehicles

2cm Àrees de vianants (excepte itineraris)

1cm Itineraris de vianants

(24)

(25)

WQEQE

òria

(26)

(27)

1 la inclusió de nous paviments (PTI) i sobre aquests tracta aquest annex. La resta de paviments tindran

les mateixes característiques del paviment existent.

PAVIMENTS Ferms

Per al dimensionament del ferm del present projecte s’han tingut en compte les directrius tècniques de la norma 6.1-IC “Secciones de firme” del Ministerio de Fomento.

La pavimentació de la calçada de paviment asfàltic es farà segons la secció tipus per a la xarxa local de la ciutat de Barcelona:

- 5 cm de paviment d’aglomerat asfàltic tipus AC 16 surf 35/50 S - Reg d’adherència ECR-1

- 7 cm de paviment d’aglomerat asfàltic tipus AC 22 surf 35/50 - Reg d’adherència ECR-1

- 20 cm sub-base granular de TOT-ú compactat al 98% PM

- Paviment de panot 20x20x4cm - 3 cm de morter de ciment - 15 cm base de formigó

En el cas de voreres passants, guals i passos deprimits, on el pas de vehicles és habitual, en el primer cas, o casual, com en el segon, el paviment serà amb paviment de panot hidràulic gris estriat o de botons de 20x20x8cm amb la següent disposició:

- Paviment de panot 20x20x8cm - 3 cm de morter de ciment - 20 cm base de formigó

(28)

AN2.PAVIMENTS

2

Rigoles

Es disposa de rigola de morter de ciment blanc de dimensions 30x30x8 cm o 20x20x8 cm segons localització.

Tant la vorada com la rigola s’assentaran sobre una base de formigó no estructural de 15 N/mm² de 10 a 20 cm de gruix.

Guals

Els guals de vehicles seran model 60, de peces prefabricades de formigó de dimensions 60x40 cm.

El guals de vianants seran model 120, de formigó prefabricat format per peces de 120x40 cm, amb encaminaments per a invidents de panot ratllat amb una amplada de 1 m segons Normativa d’accessibilitat vigent: Ordre VIV/561/2010, d’1 de febrer Document tècnic de condicions bàsiques d’accessibilitat i no discriminació per a l’accés i utilització dels espais públics urbanitzats, i Decret 135/1995 de 24 de març, de desplegament de la LLei 20/1191, de 25 de novembre, de promoció de l’accessibilitat i de supressió de barreres arquitectòniques, i d’aprovació del Codi d’accessibilitat.

(29)

AN WQEQE òria

(30)

(31)

AN3.ESPAIS VERDS 1

L’objecte del present projecte és la definició i valoració dels treballs necessaris per a l’execució de les actuacions de millora de l’accessibilitat a diverses ubicacions a carrers de tots els districtes de la ciutat de Barcelona.

Aquestes actuacions venen motivades per les necessitats de millora de les condicions d’accessibilitat dels entorns urbans a la ciutat i donen resposta als requeriments d’intervenció prioritaris a cada territori segons la informació facilitada pels Serveis Tècnics dels diferents districtes de la ciutat.

Les obres comprenen bàsicament l’adaptació de 233 passos de vianants, ampliació de voreres, i el desplaçament, eliminació o reubicació d’elements de mobiliari urbà que es troben dins dels itineraris de pas.

1.2 AFECTACIONS SOBRE L’ARBRAT

La major part de les actuacions d’aquest projecte són d’adaptació de passos de vianants a les normatives d’accessibilitat. L’arbrat viari a la ciutat de Barcelona en moltes ocasions es anterior a les normatives i a la sensibilitat actual per l’accessibilitat. Per tal de minimitzar afectacions a aquests s’han encaixat guals entre arbres i s’han desplaçat passos sencers.

El resultat és que només cal reubicar un exemplar d’arbre de petites dimensions. Aquest es reubicarà al mateix creuament al Carrer Trobador, núm.19 al Districte VII – Horta Guinardó.

A continuació s’adjunta el pressupost de Parcs i Jardins per realitzar les tasques necessàries.

(32)

(33)

AN .0 4. Justificació de preus WQEQE òria

(34)

(35)

A0111000 H CAP DE COLLA 24,38000 €

A0112000 h Cap de colla 25,26000 €

A0121000 h Oficial 1a 23,85000 €

A0122000 h Oficial 1a paleta 23,85000 €

A0125000 h Oficial 1a soldador 24,25000 €

A0127000 h Oficial 1a col·locador 23,85000 €

A0128000 h Oficial 1a polidor 23,85000 €

A012F000 h Oficial 1a manyà 24,23000 €

A012H000 h Oficial 1a electricista 24,65000 €

A012M000 h Oficial 1a muntador 24,65000 €

A012N000 h Oficial 1a d'obra pública 23,85000 €

A012P000 H OFICIAL 1A JARDINER 28,01000 €

A012P200 h Oficial 2a jardiner 26,24000 €

A012PP00 h Oficial 1a jardiner especialista en arboricultura 34,31000 €

A0137000 h Ajudant col·locador 21,17000 €

A013F000 h Ajudant manyà 21,25000 €

A013H000 h Ajudant electricista 21,14000 €

A013M000 H AJUDANT DE MUNTADOR 20,44000 €

A013P000 H AJUDANT JARDINER 24,86000 €

A013U001 h Ajudant 19,60000 €

A0140000 h Manobre 19,91000 €

A0150000 h Manobre especialista 20,59000 €

A016P000 H PEÓ JARDINER 14,07000 €

A01H4000 h Manobre per a seguretat i salut 19,91000 €

MA2108 H OFICIAL 1A ELECTRICISTA 25,12000 €

MA2110 H AJUDANT ELECTRICISTA 23,83000 €

C1101100 h Compressor amb un martell pneumàtic 14,87000 €

C1101200 h Compressor amb dos martells pneumàtics 15,65000 €

C1105A00 h Retroexcavadora amb martell trencador 64,48000 €

C110F900 h Fresadora per a paviment amb càrrega automàtica 92,39000 €

C110U010 h Retroexcavadora de 50 hp, amb martell de 200 kg a 400 kg 47,98000 €

C1311430 h Pala carregadora sobre pneumàtics de 8 a 14 t 73,78000 €

C1311440 h Pala carregadora sobre pneumàtics de 15 a 20 t 89,49000 €

C1312340 h Pala excavadora giratoria sobre pneumàtics de 15 a 20 t 85,58000 €

C1313330 h Retroexcavadora sobre pneumàtics de 8 a 10 t 50,90000 €

C1316100 h Minicarregadora sobre pneumàtics de 2 a 5,9 t 45,00000 €

C13161D0 H MINICARREGADORA SOBRE PNEUMÀTICS, AMB ACCESSORI RETROEXCAVADOR DE 25 A

39 CM D'AMPLÀRIA 45,80000 €

C131U020 h Retroexcavadora de 50 hp, tipus CAT-416 o equivalent 40,34000 €

C131V025 h Fresadora de carrega automatica 99,17000 €

C1331100 h Motoanivelladora petita 59,15000 €

C13350C0 h Corró vibratori autopropulsat, de 12 a 14 t 67,39000 €

C13361P0 h Minicarregadora sobre pneumàtics de 2 a 5,9 t, amb accessori anivellador 63,84000 €

C133A030 h Compactador duplex manual de 700 kg 7,89000 €

C133A0J0 h Picó vibrant amb placa de 30x30 cm 5,66000 €

C133M0Q0 h Minicarregadora sobre pneumàtics amb accessori anivellador 44,37000 €

C133U080 h Picó vibrant amb placa de 60 cm d'amplària 6,79000 €

C1342260 h Minirasadora manual, per a rases de fins a 15 cm d'amplària i fins a 60 cm de fondària 14,65000 € C15001PC h Furgoneta per desviament de transit amb dispositiu lluminos, acustic i senyalitzacio vertical,

tansport de tanques, cons i altres elements necessaris

35,76000 €

C1501500 H CAMIO DE 5 T 31,49000 €

C1501700 h Camió per a transport de 7 t 32,53000 €

C15019U0 h Camió de 250 hp, de 20 t (9,6 m3) 48,67000 €

C1502E00 h Camió cisterna de 8 m3 42,91000 €

C1502F00 h Camió cisterna de 10 m3 47,23000 €

C1503000 h Camió grua 45,42000 €

C1503300 h Camió grua de 3 t 43,03000 €

C1503500 h Camió grua de 5 t 47,81000 €

C1503U10 h Camió grua de 5 t 39,52000 €

C1504R00 h Camió cistella de 10 m d'alçària com a màxim 39,24000 €

C1504S00 h Camió cistella de 10 a 19 m d'alçària 53,97000 €

C1505120 h Dúmper d'1,5 t de càrrega útil, amb mecanisme hidràulic 24,56000 €

C150Z100 M3 CANON MANTENIMENT ABOCADOR I ABOCAMENT DE TERRES I RUNES 3,00000 €

C1700006 h Vibrador intern de formigó 1,90000 €

C1701100 h Camió amb bomba de formigonar 155,18000 €

C1702D00 h Camió cisterna per a reg asfàltic 28,13000 €

C1704100 h Mesclador continu amb sitja per a morter preparat a granel 1,70000 €

C1704200 h Mesclador continu per a morter preparat en sacs 1,42000 €

(36)

C1705600 h Formigonera de 165 l 1,71000 €

C1709B00 h Estenedora per a paviments de mescla bituminosa 53,72000 €

C170D0A0 h Corró vibratori per a formigons i betums autopropulsat pneumàtic 61,61000 €

C170E000 h Escombradora autopropulsada 41,62000 €

C170H000 h Màquina tallajunts amb disc de diamant per a paviment 8,77000 €

C170V100 t Desplaçaments, càrrega i descàrrega de maquinària de pavimentació de mescla bituminosa en

conjunt d'obres 4,47000 €

C1B02A00 h Màquina per a pintar bandes de vial, autopropulsada 34,77000 €

C1B02B00 h Màquina per a pintar bandes de vial, d'accionament manual 26,59000 €

C1B0V100 h Màquina per granallat de pintures de marca vial d'accionament manual 37,40000 € C1RA2500 m3 Subministrament de contenidor metàl·lic de 5 m3 de capacitat i recollida amb residus inerts o no

especials 22,61000 €

C2005000 h Regle vibratori 4,41000 €

C2007000 h Polidora 2,30000 €

C2009000 h Abrillantadora 1,92000 €

C200H000 h Màquina taladradora amb broca de diamant refrigerada amb aigua per a forats de 5 a 20 cm com

a màxim 8,56000 €

C200S000 h Equip i elements auxiliars per a tall oxiacetilènic 6,61000 €

CR11B700 h Tractor de 73,5 kW (100 CV) de potència, amb braç desbrossador 46,41000 €

CRE23000 h Motoserra 3,14000 €

CZ121410 H COMPRESSOR PORTATIL ENTRE 7 I 10 M3/MIN DE CABAL I 8 BAR DE PRESSIÓ. AMB DOS

VIBRADORS INTERNS DE FORMIGÓ 13,79000 €

CZ12U00A h Compressor portàtil de 7/10 m3/min de cabal 17,27000 €

B0111000 m3 Aigua 1,63000 €

B0122210 kg Detergent especial per a neteja de paraments amb pH àcid 1,98000 €

B0310020 t Sorra de pedrera per a morters 17,04000 €

B0310400 t Sorra de pedrera de 0 a 5 mm 16,59000 €

B0310500 t Sorra de pedrera de 0 a 3,5 mm 16,68000 €

B0311010 t Sorra de pedrera de pedra calcària per a formigons 15,88000 €

B0312010 t Sorra de pedrera de pedra granítica per a formigons 17,47000 €

B0312020 T SORRA DE PEDRERA DE PEDRA GRANITICA, PER A MORTERS 20,65000 €

B0315600 t Sorra de riu rentada de 0,1 a 0,5 mm 39,18000 €

B0315601 t Sorra de riu rentada de 0.1 a 0.5 mm, subministrada en sacs de 0.8 m3 62,05000 €

B031U100 m3 Sorra de pedrera de 0 a 3 mm 23,31000 €

B031U210 m3 Sorra garbellada 3- 5 mm, cantell rodó, neta, sense argila 11,83000 €

B0321000 M3 SAULÓ SENSE GARBELLAR 16,63000 €

B0322000 m3 Sauló garbellat 18,29000 €

B0322001 m3 Sauló garbellat, subministrat en sacs de 0,8 m3 42,82000 €

B0330020 t Grava de pedrera, per a drens 17,66000 €

B0331600 t Grava de pedrera de pedra calcària, de 18 a 25 mm 16,56000 €

B0331Q10 t Grava de pedrera de pedra calcària, de grandària màxima 20 mm, per a formigons 15,95000 € B0332Q10 t Grava de pedrera de pedra granítica, de grandària màxima 20 mm, per a formigons 18,64000 €

B033RJ00 t Grava de granulat reciclat de formigó de 40 a 70 mm 10,75000 €

B0372000 m3 Tot-u artificial 15,83000 €

B037R000 m3 Tot-u artificial procedent de granulats reciclats de formigó 8,75000 €

B03D5000 m3 Terra adequada 5,53000 €

B0512401 t Ciment pòrtland amb filler calcari CEM II/B-L 32,5 R segons UNE-EN 197-1, en sacs 103,30000 €

B0514301 T CIMENT PÒRTLAND AMB ESCÒRIA CEM II/B-S 32,5, EN SACS 61,45000 €

B051E201 t Ciment blanc de ram de paleta BL 22,5 X segons UNE 80305, en sacs 160,16000 €

B051E301 T CIMENT PÒRTLAND BLANC COMPOST BL II 32,5, EN SACS 158,00000 €

B0532310 kg Calç aèria hidratada CL 90-S, en sacs 0,22000 €

B0552100 kg Emulsió bituminosa catiònica amb un 60% de betum asfàltic, per a reg d'adherència tipus

C60B3/B2 ADH, segons UNE-EN 13808 0,24000 €

B0552460 kg Emulsió bituminosa catiònica amb un 50% de betum asfàltic, per a reg d'imprimació tipus C50BF4 IMP amb un contingut de fluidificant >3%, segons UNE-EN 13808

0,25000 €

B05B1001 kg Ciment ràpid CNR4 en sacs 0,14000 €

B060300C m3 Formigó HM-20/P/20 de consistència plàstica, grandària màxima del granulat 20 mm, amb >= 200 kg/m3 de ciment

58,39000 €

B0604210 M3 FORMIGO DE RESISTENCIA 15 N/MM2, DE CONSISTENCIA PLASTICA I GRANDARIA MAXIMA

DEL GRANULAT 12 MM 44,83000 €

B0606220 M3 FORMIGO DE RESISTENCIA 20 N/MM2, DE CONSISTENCIA PLASTICA I GRANDARIA MAXIMA

DEL GRANULAT 20 MM 67,81000 €

B0608220 M3 FORMIGO HM-20, DE CONSISTENCIA PLASTICA I GRANDARIA MAXIMA DEL GRANULAT 20

MM 64,04000 €

B060U110 m3 Formigó de 15 N/mm2 de resistència característica a la compressió, consistència plàstica i

granulat màxim 20 mm, inclòs transport a l'obra 57,13000 €

B060U310 m3 Formigó HM-20, consistència plàstica i granulat màxim 20 mm, inclòs transport a l'obra 60,98000 € B060U320 m3 Formigó HM-20, consistència fluida i granulat màxim 20 mm, inclòs transport a l'obra 63,39000 € B064100C m3 Formigó HM-20/P/10/I de consistència plàstica, grandària màxima del granulat 10 mm, amb >=

200 kg/m3 de ciment, apte per a classe d'exposició I

59,86000 €

(37)

B064100D m3 Formigó HM-20/S/10/I de consistència seca, grandària màxima del granulat 10 mm, amb >= 200

kg/m3 de ciment, apte per a classe d'exposició I 59,41000 €

B0641080 M3 FORMIGÓ HM-20/P/20/I DE CONSISTÈNCIA PLÀSTICA, GRANDÀRIA MÀXIMA DEL

GRANULAT 20 MM, AMB >= 200 KG/M3 DE CIMENT, APTE PER A CLASSE D´EXPOSICIÓ I 53,71000 € B064300A m3 Formigó HM-20/F/20/I de consistència fluïda, grandària màxima del granulat 20 mm, amb >= 200

B064300B m3 Formigó HM-20/B/20/I de consistència tova, grandària màxima del granulat 20 mm, amb >= 200

B064300C m3 Formigó HM-20/P/20/I de consistència plàstica, grandària màxima del granulat 20 mm, amb >=

59,55000 €

B064300K m3 Formigó HM-20/P/20/I de consistència plàstica, grandària màxima del granulat 20 mm, amb >=

200 kg/m3 de ciment, additiu hidròfug, apte per a classe d'exposició I 61,93000 € B064500B m3 Formigó HM-20/B/40/I de consistència tova, grandària màxima del granulat 40 mm, amb >= 200

B064500C m3 Formigó HM-20/P/40/I de consistència plàstica, grandària màxima del granulat 40 mm, amb >=

58,04000 €

B064C26D m3 Formigó HM-30/S/10/I+E de consistència seca, grandària màxima del granulat 10 mm, amb >=

275 kg/m3 de ciment, apte per a classe d'exposició I+E 76,32000 €

B06NN14C m3 Formigó d'ús no estructural de resistència a compressió15 N/mm2, consistència plàstica i

grandària màxima del granulat 40 mm, HNE-15/P/40 57,13000 €

B06NPF2P m3 Formigó d'ús no estructural amb granulat reciclat, de consistència plàstica i grandària màxima del granulat 20 mm, amb 235 kg/m3 de ciment, HNE- 235/ P/ 20, amb una substitució del 50% del granulat gruixut per granulat reciclat mixt amb marcat CE, procedent de plantes de reciclat de residus de la construcció o demolició autoritzades

59,47000 €

B0710150 t Morter per a ram de paleta, classe M 5 (5 N/mm2), en sacs, de designació (G) segons norma

UNE-EN 998-2 33,80000 €

B0710180 t Morter per a ram de paleta, classe M 7,5 (7,5 N/mm2), en sacs, de designació (G) segons norma UNE-EN 998-2

33,99000 €

B0710250 t Morter per a ram de paleta, classe M 5 (5 N/mm2), a granel, de designació (G) segons norma

UNE-EN 998-2 30,93000 €

B0710280 t Morter per a ram de paleta, classe M 7,5 (7,5 N/mm2), a granel, de designació (G) segons norma

UNE-EN 998-2 31,07000 €

B0715000 kg Morter polimèric de ciment amb resines sintètiques i fibres 0,79000 €

B071B700 kg Morter adormiment ràpid i retracció controlada de ciment, granulats seleccionats, resines

sintètiques i additius, per a impermeabilitzacions 0,87000 €

B071U005 m3 Morter de ciment de Classe M-5 (5 N/mm2) segons la Norma UNE 998-2 81,89000 €

B071U010 m3 Morter de ciment de Classe M-10 (10 N/mm2) segons la Norma UNE 998-2 86,40000 €

B0907000 kg Adhesiu de resines epoxi 3,99000 €

B0A3UC10 kg Clau acer 1,29000 €

B0D21030 m Tauló de fusta de pi per a 10 usos 0,35000 €

B0D7UC02 m2 Amortització de tauler de fusta de pi de 22 mm, per a 10 usos 1,29000 €

B0D8U001 m2 Amortització de plafó metàl·lic pla per a 40 usos 1,82000 €

B0DF6F0A u Motlle metàl·lic per a encofrat de caixa d'embornal de 70x30x85 cm, per a 150 usos 1,28000 € B0DF7G0A u Motlle metàl·lic per a encofrat de pericó d'enllumenat de 38x38x55 cm, per a 150 usos 1,04000 €

B0DZA000 l Desencofrant 2,75000 €

B0DZU005 u Materials auxiliars per a encofrar 1,43000 €

B0F1D2A1 u Maó calat, de 290x140x100 mm, per a revestir, categoria I, HD, segons la norma UNE-EN 771-1 0,18000 € B0F1K2A1 u Maó calat R-25, de 290x140x100 mm, per a revestir, categoria I, HD, segons la norma UNE-EN

771-1 0,19000 €

B0F95530 u Encadellat ceràmic de 500x250x30 mm 0,37000 €

B0G19L04 m2 Pedra calcària nacional amb una cara polida i abrillantada, preu mitjà, de 30 mm de gruix amb

aresta viva a les quatre vores 78,12000 €

B0G1UC03 m2 Paviment de pedra granítica, deixada de serra, de 60 mm de gruix 103,87000 €

B2RA61H0 t Deposició controlada a centre de reciclatge de residus de formigó inerts amb una densitat 1,45 t/m3, procedents de construcció o demolició, amb codi 170101 segons la Llista Europea de Residus (ORDEN MAM/304/2002)

8,00000 €

B2RA63G0 t Deposició controlada a centre de reciclatge de residus barrejats inerts amb una densitat 1,0 t/m3, procedents de construcció o demolició, amb codi 170107 segons la Llista Europea de Residus (ORDEN MAM/304/2002)

18,00000 €

B2RA71H1 t Deposició controlada a dipòsit autoritzat, amb cànon sobre la deposició controlada dels residus de la construcció inclòs, segons la LLEI 8/2008, de residus de formigó inerts amb una densitat 1,45 t/m3, procedents de construcció o demolició, amb codi 170101 segons la Llista Europea de Residus (ORDEN MAM/304/2002)

11,00000 €

B2RA73G1 t Deposició controlada a dipòsit autoritzat, amb cànon sobre la deposició controlada dels residus de la construcció inclòs, segons la LLEI 8/2008, de residus barrejats inerts amb una densitat 1,0 t/m3, procedents de construcció o demolició, amb codi 170107 segons la Llista Europea de Residus (ORDEN MAM/304/2002)

21,00000 €

B2RA9SB0 t Deposició controlada a planta de compostage de residus vegetals nets no perillosos amb una densitat 0,5 t/m3, procedents de poda o sega, amb codi 200201 segons la Llista Europea de Residus (ORDEN MAM/304/2002)

45,00000 €

B2RA9TD0 t Deposició controlada a planta de compostage de residus de troncs i soques no perillosos amb una densitat 0,9 t/m3, procedents de poda o sega, amb codi 200201 segons la Llista Europea de Residus (ORDEN MAM/304/2002)

75,00000 €

B44ZF036 kg Acer S275J0H segons UNE-EN 10210-1, format per peça simple, en perfils foradats laminats en

calent sèrie rodó, quadrat i rectangular, treballat al taller per a col·locar amb cargols i galvanitzat 1,85000 €

B71007 U CARTUTX PER A SOLDADURA CADWELD 1,23000 €

B7B111C0 m2 Geotèxtil format per feltre de polipropilè no teixit, lligat mecànicament de 130 a 140 g/m2 1,10000 € B7B151F0 m2 Geotèxtil format per feltre de polièster no teixit, lligat mecànicament de 200 a 250 g/m2 0,97000 €

B8ZAQ000 kg Polímer orgànic 3,66000 €

B9611870 m Pedra granítica, recta, escairada, buixardada, per a vorada, de 20x25 cm 25,70000 € B96118G0 m Pedra granítica, recta, escairada, serrada mecànicament i flamejada, per a vorada, de 20x25 cm 23,95000 € B96118J0 m Pedra granítica, recta, escairada, serrada mecànicament i flamejada, per a vorada, de 20x35 cm 33,53000 € B9612590 m Pedra granítica, recta, escairada, buixardada, amb un cantell de forma arrodonida, per a vorada,

de 12x30 cm

25,87000 €

B9613590 m Pedra granítica, recta, escairada, buixardada, amb dos cantells de forma arrodonida, per a vorada, de 12x30 cm

51,17000 €

B961VBG2 u Pedra granítica, gra fi, recta, escairada i flamejada, per a vorada, de 20x25x110 cm, amb boca per

a embornal 46,33000 €

B961VBG4 u Pedra granítica, gra fi, recta, escairada i flamejada, per a vorada, de 40x25x110 cm, amb boca per

a embornal 62,47000 €

B9621870 m Pedra granítica, corba, escairada, buixardada, per a vorada, de 20x25 cm 38,21000 € B96218G0 m Pedra granítica, corba, escairada, serrada mecànicament i flamejada, per a vorada, de 20x25 cm 35,62000 € B9623590 m Pedra granítica, corba, escairada, buixardada, amb dos cantells de forma arrodonida, per a

vorada, de 12x30 cm

76,09000 €

B96511C0 m Vorada recta de formigó, monocapa, amb secció normalitzada per a vianants A1 de 20x14 cm segons UNE 127340, de classe climàtica B, classe resistent a l'abrasió H i classe resistent a flexió S (R-3,5 MPa) segons UNE-EN 1340

4,90000 €

B96511D0 m Vorada recta de formigó, monocapa, amb secció normalitzada per a vianants A1 de 20x14 cm segons UNE 127340, de classe climàtica B, classe resistent a l'abrasió H i classe resistent a flexió T (R-5 MPa) segons UNE-EN 1340

5,19000 €

B96513C0 m Vorada recta de formigó, monocapa, amb secció normalitzada per a vianants A3 de 20x8 cm segons UNE 127340, de classe climàtica B, classe resistent a l'abrasió H i classe resistent a flexió S (R-3,5 MPa) segons UNE-EN 1340

3,59000 €

(38)

B965A7E0 m Vorada recta de formigó, doble capa, amb secció normalitzada de calçada C5 de 25x15 cm segons UNE 127340, de classe climàtica B, classe resistent a l'abrasió H i classe resistent a flexió U (R-6 MPa) segons UNE-EN 1340

4,24000 €

B96611D0 m Vorada corba de formigó, monocapa, amb secció normalitzada per a vianants A1 de 20x14 cm segons UNE 127340, de classe climàtica B, classe resistent a l'abrasió H i classe resistent a flexió T (R-5 MPa) segons UNE-EN 1340

34,38000 €

B97422E1 u Peça de morter de ciment color blanc, de 20x20x8 cm, per a rigoles 0,94000 €

B97423E1 u Peça de morter de ciment color blanc, de 30x30x8 cm, per a rigoles 1,60000 €

B9811G4F m Peça de pedra natural per a rampa de gual de forma recta, de 40 cm d'amplària i 6 cm de gruix, de pedra granítica serrada mecànicament i flamejada

85,82000 €

B9811G6F m Peça de pedra natural per a rampa de gual de forma recta, de 60 cm d'amplària i 6 cm de gruix,

de pedra granítica serrada mecànicament i flamejada 138,87000 €

B9811GAF m Peça de pedra natural per a rampa de gual de forma recta, de 120 cm d'amplària i 6 cm de gruix,

B9811N01 m Peça de pedra natural per a rampa de gual de forma recta, de 40 cm d'amplària i 6 cm de gruix, de formigó prefabricat

11,93000 €

B981AGAF m Peça de pedra natural per a rampa de gual de forma corba, de 120 cm d'amplària i 6 cm de gruix,

B981PG6F u Capçal de gual de pedra granítica serrada mecànicament i flamejada de 60 x 40 cm, amb la

cantonada en forma rectangular , d'1 peça 157,04000 €

B981PGAF u Capçal de gual de pedra granítica serrada mecànicament i flamejada de 120 x 40 cm, amb la

cantonada en forma rectangular , de 3 peces 259,45000 €

B981PN01 u Capçal de gual de formigó prefabricat de 60 x 40 cm, amb la cantonada en forma rectangular , d'1

peça 63,35000 €

B981RGAF u Capçal de gual de pedra granítica serrada mecànicament i flamejada de 120 x 40 cm, amb la cantonada en forma bisellada , de 3 peces

277,62000 €

B9851700 m Peça de formigó per a guals, monocapa, de 25x35 cm 11,48000 €

B99ZZ040 u Escocell quadrat de planxa d'acer galvanitzat, de 100x100x20 cm i de 10 mm de gruix 99,31000 €

B9B11100 u Llambordí granític de 18x9x12 cm 0,67000 €

B9C33D24 m2 Terratzo amb granulat de pedra calcària, rentat amb àcid, de 40x60 cm, preu alt, per a ús exterior 17,54000 €

B9CZ2000 kg Beurada de color 0,92000 €

B9E13100 m2 Panot gris de 20x20x4 cm, classe 1a, preu superior 7,18000 €

B9E13200 m2 Panot gris de 20x20x4 cm, classe 1a, preu alt 6,30000 €

B9E13201 m2 Panot gris de 20x20x8 cm, classe 1a, preu alt 9,30000 €

B9E1S000 m2 Panot de 20x20x8 cm, per a pas de vianants 14,26000 €

B9F1100R m2 Peça per a paviment, de formigó vibrat i premsat, amb acabat de la cara exterior amb textura

pètria llisa, de forma rectangular de 60x40 cm i 5 cm de gruix 17,66000 €

B9F11010 m2 Peça prefabricada de formigó de 60x40x6 cm 15,69000 €

B9F1V004 m2 Paviment de peces prefabricades de formigo de 60x60 cm i 4 cm de gruix 9,41000 € B9FA6466 m2 Llosa de formigó per a paviments de 60x40 cm i 6 cm de gruix, de forma rectangular, acabat amb

textura pètria llisa, preu superior 21,87000 €

B9FA6481 m2 Llosa de formigó per a paviments de 60x40 cm i 8 cm de gruix, de forma rectangular, acabat amb

textura pètria, preu alt 17,51000 €

B9H1B251 t Mescla bituminosa contínua en calent tipus AC 16 surf B 50/70 D de temperatura baixa , amb

betum asfàltic de penetració, de granulometria densa per a capa de trànsit i granulat granític 50,88000 € B9H1BB52 t Mescla bituminosa contínua en calent tipus AC 22 bin B 50/70 S de temperatura baixa , amb

betum asfàltic de penetració, de granulometria semidensa per a capa intermèdia i granulat calcari

47,52000 €

B9H1V130 t Mescla bituminosa en calent, fabricada a temperatura normal, tipus AC 16 surf 50/70 D, AC 16 surf 35/50 D, AC 22 surf 50/70 D, AC 22 surf 35/50 (D-12/20), amb granulat per a rodament i betum asfàltic de penetració. Està inclòs fins un 5 % de reciclat de mescla bituminosa

39,05000 €

B9H1V150 t Mescla bituminosa en calent, fabricada a temperatura normal, AC 8 surf 50/70 D, AC 8 surf 35/50 D (D-6), amb granulat per a rodament i betum asfàltic de penetració. Està inclòs fins un 5% de reciclat de mescla bituminosa

48,22000 €

B9H1W010 t Increment per col·locació a l'obra i compactació, mescla bituminosa en calent, en conjunt d'obres amb baix rendiment entre 100 i 150 t de mateiral col·locat

5,71000 €

B9H1W030 t Increment per col·locació a l'obra i compactació, mescla bituminosa en calent, en conjunt d'obres

amb baix rendiment inferior a 50 t de mateiral col·locat 16,99000 €

B9HYV200 u Increment de l'equip d'estesa per a la col·locació a l'obra i compactació al 98% de l'assaig marshall, inclòs neteja prèvia de la calçada, de qualsevol mescla bituminosa en calent, quan per necessitats administratives es realitzi en treballs nocturn, dissabtes o festius

911,06000 €

B9V4V001 u Esglaó de peces prefabricades de formigo, 40x20 cm de secció i 5 cm gruix, gris 3,44000 € BB12CFBC m Barana d'acer per a pintar, amb passamà rodó d'acer de 50 mm de diàmetre, travesser inferior,

muntants de tub 60x20 cada 150 cm i plafó de planxa d'acer perforada de 2 mm de gruix i un coeficient de perforació de 40 %, de 100 a 120 cm d'alçària

73,28000 €

BB12UB38 u Barana d'acer tipus G2-15, seguint model eixample, amb passamà de 50x10x2mm, amb dues xapes perforades de 2mm de gruix, i de 1650x1100mm de dimensions totals i acabat amb una capa d'imprimació metàl·lica

215,85000 €

BB14F8B0 m Passamà d'acer inoxidable 1.4301 (AISI 304) de 45 mm de diàmetre, acabat polit i abrillantat, amb

suport de platines d'acer 59,98000 €

BB14UB28 m Passamà d'acer inoxidable 1.4401 (AISI 316) tipus G2-10, seguint el model passamà encastat I, formada per passamà de tub de diàmetre 50 mm i 0,8 mm de gruix, de 200 cm de llargària com a màxim, amb embellidor de 100 mm de diàmetre i 4 mm de gruix

58,09000 €

BB14UB30 m Passamà d'acer inoxidable 1.4401 (AISI 316) tipus G2-11 seguint el model passamà encastat II, formada per passamà de tub de diàmetre 50 mm i 0,8 mm de gruix, de 200 cm de llargària com a màxim, amb embellidor de 100 mm de diàmetre i 4 mm de gruix

52,47000 €

BB14UB48 m Passamà d'acer galvanitzat tipus G2-10 seguint el model passamà encastat I, formada per passamà de tub de diàmetre 50 mm i 0,8 mm de gruix, de 200 cm de llargària com a màxim, amb embellidor de 100 mm de diàmetre i 4 mm de gruix

30,58000 €

BBA11000 kg Pintura reflectora per a senyalització 9,97000 €

BBA110PC kg Resina bicomponent negre per reparació asfalt 6,20000 €

BBA11100 kg Pintura acrílica de color blanc, per a marques vials 1,78000 €

BBA13100 kg Pintura per a marques vials, acrílica, blanca 4,85000 €

BBA14100 kg Pintura per a marques vials, dos components, blanca 6,17000 €

BBA1M000 kg Microesferes de vidre 3,91000 €

BBA1M200 kg Microesferes de vidre per a marques vials retrorreflectants en sec, amb humitat i amb pluja 1,22000 € BBA5U100 kg Pintura acrílica en solució aquosa o amb dissolvent, per a marques vials 4,85000 € BBA5U105 kg Pintura acrílica de color en solució aquosa o amb dissolvent, per a marques vials 2,70000 € BBC12302 u Con d'abalisament de plàstic reflector de 50 cm d'alçària, per a 2 usos, per a seguretat i salut 10,39000 € BBC12502 u Con d'abalisament de plàstic reflector de 75 cm d'alçària, per a 2 usos, per a seguretat i salut 21,66000 € BBC1B000 m Cinta d'abalisament adhesiva reflectant de color vermell i blanc alternats, per a seguretat i salut 0,19000 € BBC1GFJ2 u Llumenera amb làmpada intermitent color ambre, amb energia de bateria de 12 V, per a 2 usos,

per a seguretat i salut

23,97000 €

BBL11102 u Placa triangular, de 70 cm, amb pintura reflectant, per a 2 usos, per a seguretat i salut 32,28000 € BBL12602 u Placa circular, de D 60 cm, amb pintura reflectant, per a 2 usos, per a seguretat i salut 37,98000 €

BD5A1B00 m Tub volta ranurat de paret simple de PVC i 110 mm de diàmetre 2,26000 €

BD5AUU50 m Tub per a drenatge de PVC corrugat de paret simple i DN 50 0,52000 €

BD5LU030 u Caixa de polipropilè reforçat tipus Hidrobox o equivalent de dimensions 728x445x495 mm, amb

una porositat del 94%, i 300 KN/m2 de resistència mínima a la compressió 25,91000 €
