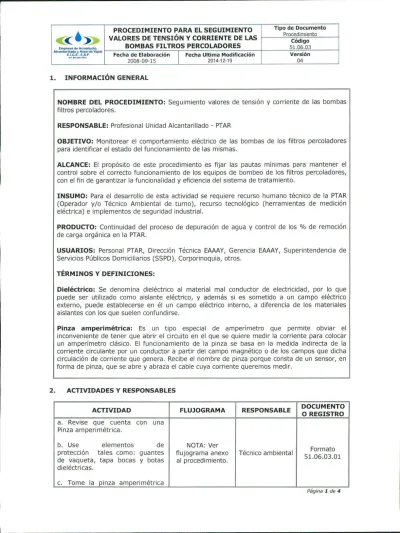

«':» VALORES DE TENSIÓN Y CORRIENTE DE LAS Procedimiento

(1)

PROCEDIMIENTO PARA EL SEGUIMIENTO Tipo de Documento

«':»

VALORES DE TENSIÓN Y CORRIENTE DE LAS Procedimiento Código

Emp•••• de Acu"duclo. BOMBAS FILTROS PERCOLADORES 51.06.03

AIc.ntar~~:t'1.^t;opd" ^Yopal Fecha de Elaboración

I

Fecha Ultima Modificación Versión

2008-09-15 2014-12-19 04

1. INFORMACIÓN GENERAL

NOMBRE DEL PROCEDIMIENTO: Seguimiento valores de tensión y corriente de las bombas filtros percoladores.

RESPONSABLE: Profesional Unidad Alcantarillado - PTAR

OBJETIVO: Monitorear el comportamiento eléctrico de las bombas de los filtros percoladores para identificar el estado del funcionamiento de las mismas.

ALCANCE: El propósito de este procedimiento es fijar las pautas mínimas para mantener el control sobre el correcto funcionamiento de los equipos de bombeo de los filtros percoladores, con el fin de garantizar la funcionalidad y eficiencia del sistema de tratamiento.

INSUMO: Para el desarrollo de esta actividad se requiere recurso humano técnico de la PTAR (Operador y/o Técnico Ambiental de turno), recurso tecnológico (herramientas de medición eléctrica) e implementos de seguridad industrial.

PRODUCTO: Continuidad del proceso de depuración de agua y control de los % de remoción de carga orgánica en la PTAR.

USUARIOS: Personal PTAR, Dirección Técnica EAAAY, Gerencia EAAAY, Superintendencia de Servicios Públicos Domiciliarios (SSPD), Corporinoquia, otros.

TÉRMINOS Y DEFINICIONES:

Dieléctrico: Se denomina dieléctrico al material mal conductor de electricidad, por lo que puede ser utilizado como aislante eléctrico, y además si es sometido a un campo eléctrico externo, puede establecerse en él un campo eléctrico interno, a diferencia de los materiales aislantes con los que suelen confundirse.

Pinza amperimétrica: Es un tipo especial de amperímetro que permite obviar el inconveniente de tener que abrir el circuito en el que se quiere medir la corriente para colocar un amperímetro clásico. El funcionamiento de la pinza se basa en la medida indirecta de la corriente circulante por un conductor a partir del campo magnético o de los campos que dicha circulación de corriente que genera. Recibe el nombre de pinza porque consta de un sensor, en forma de pinza, que se abre y abraza el cable cuya corriente queremos medir.

2. ACTIVIDADES Y RESPONSABLES

ACTIVIDAD FLUJOGRAMA RESPONSABLE DOCUMENTO

O REGISTRO a. Revise que cuenta con una

Pinza amperimétrica.

b. Use elementos de NOTA: Ver

Formato protección tales como: guantes fiujograma anexo Técnico ambiental

51.06.03.01 de vaqueta, tapa bocas y botas al procedimiento.

dieléctricas.

c. Tome la pinza amperimétrica

(2)

«':>:>

PROCEDIMIENTO PARA El SEGUIMIENTO Tipo de Documento

VALORES DE TENSIÓN Y CORRIENTE DE lAS Procedimiento Código

Emp,.. •• el.AcueduClIO. BOMBAS FILTROS PERCOLADORES _51.06.03

Alcantarlll.do JA'eo de YoplIl

Fecha de Elaboración

I

Fecha Ultima Modificación Versión E~~S:...;.~P

2006-09-15 2014-12-19 04

y mueva la perilla a la máxima en la escala de amperaje (400A o 600A).

d. Verifique que la pinza este en ceros, abra la pinza y agarre las líneas así:

Para la bomba No. 1 U-verde

L2-blanco L3-negro

Para la bomba No. 2 U-verde

L2-blanco L3-negro

Registrar la lectura en el formato 51.06.03.01

e. Inserte las puntas de prueba en el puerto común (negro) y de voltaje (rojo), para fase de revisión.

Registrar la lectura en el formato 51.06.03.01.

f. Cada realiza hasta ^Q.

dos (2) horas se el procedimiento de a

3. DOCUMENTOS RELACIONADOS

./ 51.06.03.01: Formato Seguimiento Valores De Tensión Y Corriente De Las Bombas Filtros Percoladores.

./ Bitácora De Seguimiento Técnico

4. APROBACIONES

Elaboró Revisó

FredyAlbertoVargasUrbano FreddyAlexanderLarrotaCantor DanielHernandoPosadaSuarez Líder del Proceso Re resentante or la Dirección SGC Re resentante Le al

Página 2 de 4

(3)

«'»

PROCEDIMIENTO PARA EL SEGUIMIENTO Tipo de Documento

VALORES DE TENSIÓN Y CORRIENTE DE LAS Procedimiento Código

Empre •• de Ao;:ullducto. BOMBAS FILTROS PERCOLADORES 51.06.03

Ak:.ntllr~JI~~l.

~~;~p

^{de Yapal} Fecha de Elaboración

I

Fecha Ultima Modificación Versión

- •.. _,

^....

2008-09-15 2014-12-19 04

S. BITÁCORA DE ACTUALIZACIÓN

Versión Fecha de Item

Motivo Aprobado por Aprobación Modificado

01 2008-09-15 Todos Aprobación Inicial Gerente

02 2009-11-20 Códigos Cambio de codificación Gerente

03 2010-11-10 Encabezado Ampliación del objeto social Gerente 04 2014-12-19 Todos Actualización nuevo Formato Representante

Legal

(4)

«'»

PROCEDIMIENTO PARA EL SEGUIMIENTO Tipo de Documento

VALORES DE TENSIÓN Y CORRIENTE DE LAS Procedimiento Código

Emp". •• dit Aelltldueto, BOMBAS FILTROS PERCOLADORES _51.06,03

Alcllnllrm.do lAseo de Yopa!

Fecha de Elaboración

EJ.;~..;.~P

I

Fecha Ultima Modificación Versión

2008-09-15 2014-12-19 04

ANEXO

INICIO

::::>

J,

Revise que cuenta con elementos de protección personal -EPP y pinza amperi métrica.

,

Tome la pinza am peri métrica y

mueva la peri 1103a la máxima escala, verifique que el lector digital esté en ceros.

, ,

Abra la pinza y agarre las lineas asf.

para las bombas J.y 2, LJ.: Verde

L2: Blanco L3: Negro

, ¡,

Registre el dato en el forrnato 51.06,03,0J.

,

Ir

Inse rte las pu ntas de prue ba en el puerto común (negro) y de voltaje (rojo) para fase de revisión.

,

Registre la lectura en el formato 51.06,03,01.

J,

Cada dos (2) horas se realiza el

orocedimiento.

FIN

Página 4 de 4

(5)

«':»

TipO de Documento FORMATO DE SEGUIMIENTO VALORES DE TENSION yCORRIENTE DE LAS Formato

BOMBAS FILTROS PERCOLADORES ~oDlgo

Empt'ItN de '\el,Klducto. 51.06.03.01

Alc.nw:~~rl.ttpcle

^Y0p31 Fecha de Elaboración Fecha Ultima Modificadon Verslon

... _-_

^.. ^2008-09-15 ^2014-12-19 ^OS

FECHA

1. CONTENIDO

TURNO 6 AM • 2PM

c=J

2 PM • 10 PM

c=J

^lOPM-6AM

^O

BOMBA No. BOMBA No. BOMBA No.

HORA AMPERIOS Al TENSION V) AMPERIOS A) TENSION Vl AMPERIOS lA \ TENSION V)

Ll L2 L3 L1-L2 L1-l3 L2-L3 L1 L2 L3 L1-L2 Ll-l3 L2-L3 Ll L2 L3 L1-L2 Ll-l3 L2-L3

TECNICO AMBIENTAL

TURNO 6AM - 2PM

c=J

^{2 PM.} ^{10 PM}

^CJ

10 PM • 6 AM

O

HORA AMPERIOS (A) TENSION Vl AMPERIOS A TENSION Vl AMPERIOS (Al TENSION V)

Ll L2 L3 U-l2 11-l3 L2-L3 Ll L2 L3 Ll.L2 L1-L3 L2-L3 L1 L2 L3 L1-L2 L1-L3 l2-L3

TECNICO AMBIENTAL

TURNO 6 AM • 2PM

c=J

^2PM-IOPM

^CJ

10 PM - 6 AM

O

HORA AMPERIOS A TENSION V AMPERIOS A TENSION V AMPERIOS A TENSION V

L1 L2 L3 ll-l2 Ll-L3 l2-l3 Ll L2 L3 Ll^pl2 Ll^pl3 L2-l3 Ll L2 L3 Ll-l2 LI-L3 L2-LJ

TECNICO AMBIENTAL

2. APROBACIONES

Ea

"'

^ReVISO ^{A ro} ^o ^,

r~e"b:fl/,

_G

j,g"NP,!>

~\\\\~~

1.'1'lJ3'

Fredy Alberto Urbano Vargas Freddy Alexander larrota Cantor Daniel He da~'ez

Profesional UAlC-PTAR Representante por la Dirección SGC Representante Legal J. BITACORA DE ACTUAUZACION

ersi6n Fecha de A robad n tem Modificado Motivo A robado o,

01 2008-09-15 Todos A robaci n inicial Gerente

02 2009-11-20 C di os Cambio de codificaci n Gerente

03 2010-02-01 Encabezados Am liad n ob 'eto social Gerente

04 2010-11-10 Encabezados Am liaci n abeto social Gerente

OS 2014-12-19 Todos ActualizaCi n nuevo formato Re resentante leQal
