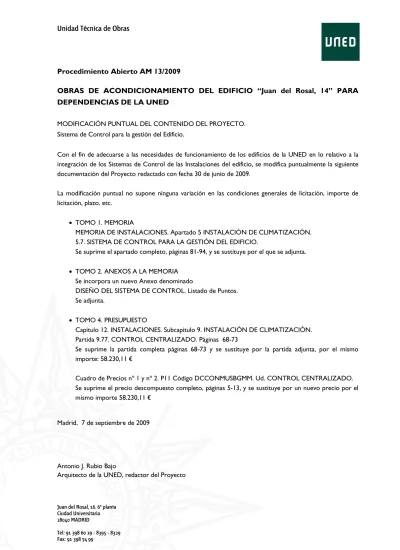

Procedimiento Abierto AM 13/2009
OBRAS DE ACONDICIONAMIENTO DEL EDIFICIO “Juan del Rosal, 14” PARA DEPENDENCIAS DE LA UNED
MODIFICACIÓN PUNTUAL DEL CONTENIDO DEL PROYECTO.
Sistema de Control para la gestión del Edificio.
Con el fin de adecuarse a las necesidades de funcionamiento de los edificios de la UNED en lo relativo a la integración de los Sistemas de Control de las Instalaciones del edificio, se modifica puntualmente la siguiente documentación del Proyecto redactado con fecha 30 de junio de 2009.
La modificación puntual no supone ninguna variación en las condiciones generales de licitación, importe de licitación, plazo, etc.
• TOMO 1. MEMORIA
MEMORIA DE INSTALACIONES. Apartado 5 INSTALACIÓN DE CLIMATIZACIÓN.
5.7. SISTEMA DE CONTROL PARA LA GESTIÓN DEL EDIFICIO.
Se suprime el apartado completo, páginas 81-94, y se sustituye por el que se adjunta.
• TOMO 2. ANEXOS A LA MEMORIA Se incorpora un nuevo Anexo denominado
DISEÑO DEL SISTEMA DE CONTROL. Listado de Puntos.
Se adjunta.
• TOMO 4. PRESUPUESTO
Capítulo 12. INSTALACIONES. Subcapítulo 9. INSTALACIÓN DE CLIMATIZACIÓN.
Partida 9.77. CONTROL CENTRALIZADO. Páginas 68-73
Se suprime la partida completa páginas 68-73 y se sustituye por la partida adjunta, por el mismo importe: 58.230,11 €
Cuadro de Precios nº 1 y nº 2. P11 Código DCCONMUSBGMM. Ud. CONTROL CENTRALIZADO.
Se suprime el precio descompuesto completo, páginas 5-13, y se sustituye por un nuevo precio por el mismo importe 58.230,11 €
Madrid, 7 de septiembre de 2009
Antonio J. Rubio Bajo
Arquitecto de la UNED, redactor del Proyecto
Tomo 1
MEMORIA
MEMORIA DE INSTALACIONES
Apartado 5
INSTALACIÓN DE CLIMATIZACIÓN
Página 1 de 11
5.7. SISTEMA DE CONTROL PARA LA GESTIÓN DEL EDIFICIO
INTRODUCCIÓN
El objeto de este documento es describir la implantación de un Software en el Sistema de Gestión del Edificio, de forma que se asegure una reducción de los gastos de explotación, el mantenimiento de las condiciones de confort y seguridad requeridas.
Asimismo, se expone que la implantación de un software en el Sistema de Gestión del Edificio con la posibilidad de integración de otros subsistemas, aportará al edificio, entre otras, las siguientes ventajas:
- Avanzados sistemas de tratamiento de información.
- Flexibilidad para la ubicación del centro principal de control y los puestos de mantenimiento y seguridad en cualquier punto del edificio, gracias a la comunicación a través de una red de cableado estructurado.
- Facilidad para ejercer las labores de mantenimiento.
- Versatilidad del edificio tanto en su distribución como en la disposición física de los puestos de trabajo de los usuarios.
- Se crea una estructura que garantiza el mantenimiento del edificio, ya que los elementos implantados en ella son fácilmente sustituibles, sin que esto le afecte.
- La implantación de este tipo de estructuras, añade valor al edificio, dotándolo al mismo tiempo de mayor prestigio.
- La operatividad en la gestión del edificio se hace más eficaz, con la ventaja de poder invertir menor tiempo en la explotación de las instalaciones.
- La fiabilidad del sistema hace que frente a cualquier fallo en cualquiera de los equipos el resto no deje de funcionar.
FUNCIONAMIENTO DEL SISTEMA Instalaciones a controlar:
El Sistema de Gestión Técnica Centralizada realizará el mando, control y monitorización de las siguientes instalaciones:
- Distribución de frío y calor: grupos de bombeo y redes de distribución.
- Climatizadores.
- Extractores.
- Control de alumbrado.
- Ascensores.
- Sistema de detección y extinción de incendios.
Descripción del sistema:
Para cada equipo a controlar, ya sea climatizador, grupos de bombeo, etc., se utiliza un único equipo microprocesado, de manera que en caso de rotura o fallo de un microprocesador sólo el único equipo (que de él depende) deje de funcionar. Esto se denomina control digital directo distribuido, y sólo se puede lograr con equipos que,por sus diferentes tamaños se adecuen a controlar desde equipos pequeños, a medianos y grandes.
Todos los equipos así controlados se unen mediante un único tipo de bus a los controladores de red que son los encargados de regular todo el tráfico de comunicaciones, y cada una de ellas se puede operar independientemente mediante la actuación de su propio control específico, de su gestión de alarmas y de su archivo de datos históricos.
El fallo de cualquiera de sus componentes o la desconexión de la red de datos, no implica la interrupción de la ejecución de las estrategias de control en otros microprocesadores en funcionamiento.
A lo indicado anteriormente se ha de añadir que cada unidad controladora de red ejecuta
continuamente programas de autodiagnóstico de su propia electrónica, de los lazos de
comunicaciones y de todo el equipo subsidiario.
Página 2 de 11
Proporciona avisos locales y remotos de cualquier anomalía detectada en el equipo, o fallo de comunicaciones, y al mismo tiempo genera un fichero de históricos errores que sirve de guía para el personal de mantenimiento.
Una vez indicado el nivel de seguridad-fiabilidad de los equipos controlados cada uno con su microprocesador, de las unidades controladoras de red redundantes, solo nos queda el bus de comunicaciones entre las propias controladoras y el puesto central de gestión y control
Programas:
A continuación se enumeran los programas básicos a ejecutar en las distintas instalaciones:
- Control de la temperatura en los colectores.
- Control de la temperatura y presión de los circuitos de frío y calor de climatizadores y fanoils, actuando sobre las válvulas de dos y tres vías. Puesta en marcha, por ciclos, de los grupos de bombas por horas de trabajo o por avería. Regulación de variadores de frecuencia en los circuitos secundarios.
- Monitorización de alarmas.
- Generación de prealarmas y alarmas al superar límites programados de las variables analógicas controladas (temperaturas y presiones).
- Climatizadores (según unidades):
- Arranque de ventiladores por horario programado o por evento, comparación orden/estado y generación de alarma por contradicción.
- Comparación de temperaturas exterior/retorno para función de ahorro energético
“freecooling”, modulación de las compuertas en secuencia con las válvulas de agua caliente y fría de las respectivas baterías de calor y frío.
- Monitorización de alarmas de filtro y recuperadores de energía.
- Generación de prealarmas y alarmas por superación de valores prefijados en variables analógicas controladas (temperatura y presión).
- Extractores: arranque por horario programado o por evento, comparación orden/estado y generación de alarma por contradicción.
- Integración vía bus del sistema de detección de incendios.
SISTEMA DE GESTIÓN DEL EDIFICIO
VISUALIZACION - BMS
La superficie gráfica centralizada deberá ser el SCADA o BMS (Building Management System) DESIGO INSIGHT con aplicación Terminal Server, que en la actualidad controla y gestiona la producción / distribución de frío y calor, climatizadores, iluminación, integraciones de equipos de terceros, etc. de todos los edificios. .
El Software de concentración de información DESIGO INSIGHT se encuentra instalado en el edificio de Psicología de la UNED, actuando como servidor de datos para todos los PCs / Clientes de los equipos de mantenimiento de los diferentes Campus de la Universidad.
El software y equipos de control a instalar deberán ser compatibles y fácilmente integrables en la superficie centralizada mencionada.
Operación y Software del Centro de Control
El Software del Sistema de gestión del Edificio propuesto de la marca SIEMENS, o similar con autonomía de funcionamiento individual para cada controlador, está basado en los siguientes estándares:
- Windows 2003 Server
- Multimedia Windows soportando mensajes de alarmas y notas de usuario en VAW (mensajes en sonido digitalizado).
- Interfaces estándar para integración de software de terceros (DLL, OLE, SQL, ODBC).
El software descrito permite una arquitectura Cliente-Servidor de fácil manejo, como Office 2000,
Personal workspace, barra de tareas para: conectarse a plantas, lanzar aplicaciones.
Página 3 de 11
Navegación por menús de contexto. Explorador del Sistema por selección de objetos y navegación a través del BMS, multitarea y multiventana.
El sistema permite el uso de las redes de Area Local y el acceso remoto vía: módem, módem celular, dispositivos ISDN, Internet, Intranet, Network-Novell, Conexión directa por cable, FDP, etc.
El Centro de Control, dispone de un código de acceso de usuario, con varios niveles de acceso.
Cada uno de los niveles de acceso estará asignado a equipos, modos o funciones del sistema.
De esta forma, los códigos de acceso de los operadores quedarán enlazados con los niveles de acceso del Sistema y de menús de clase, haciendo prácticamente imposible el acceso al Sistema para personas no autorizadas. Una vez que se haya accedido al sistema, la operación del mismo se realiza por medio del ratón para tener acceso a cualquier información de este, de forma que la utilización del teclado quedará reducido al mínimo.
Dispone de una generación rápida de toda clase de informes, adecuación de los mismos, exportación, impresión, realización por sistemas, grupos de datos, etc.
La operación del sistema se realiza en idioma español y no se requiere ninguna formación informática por parte del operador para el manejo del mismo. La operación del Centro de Control será intuitiva, pudiéndose realizar en modo gráfico y en modo texto.
El funcionamiento del Centro de Control, es interactivo y está primordialmente dirigido por el ratón, que se utiliza para situar el cursor en cualquier parte del monitor. Se accede a la información deseada pulsando la tecla del ratón cuando se ha situado el cursor sobre el punto deseado, pudiendo realizarse esta operación sobre cualquier punto de la planta o símbolo para conseguir acceder a informaciones sobre el equipo seleccionado, lectura de valores medidos, modificación de estados de funcionamiento, puntos de consigna, etc.
De manera análoga, los distintos gráficos del sistema, informaciones procedentes de los Procesadores de Comunicaciones, informes de tendencias, etc., se pueden presentar en forma gráfica o, a través de la lista de menús, utilizando el cursor y el ratón.
Se muestran en el monitor ventanas de información y control de acceso directo para cualquier equipo de la instalación, mostrando los detalles asignados a cada uno de ellos (acrónimo, identificación, clasificación, estado y valor). Teniendo a la vista las ventanas de control, el operador podrá cambiar también el estado operativo o modificar valores numéricos.
El Centro de Control, monitoriza permanentemente a todos los puntos de la instalación conectados a él para detección de alarmas y eventos y se definirán mensajes asociados para cualquier punto del sistema sea físico o calculado, tales como cambios de estado, límites superior e inferior de valores analógicos, discrepancias entre la orden dada y el estado, etc.
El tratamiento de alarmas es fácil de usar de rápida localización con acceso directo al gráfico del equipo.
La operación en modo gráfico permite disponer de gráficos o nodos que cubren un área equivalente a 4 x 4 pantallas. Estos gráficos son estáticos y dinámicos en tiempo real y cubrirán vistas del edificio, topología de las plantas e instalaciones, diagramas de tendidos de tubería o conductos, diagramas de instalaciones mecánicas o eléctricas, tablas de datos, curvas de tendencias, etc.
Esta presentación de los gráficos en forma de mosaico, tiene por objeto ofrecer al operador una vista no confusa de los gráficos de detalle que son más grandes que la pantalla física del monitor.
Mediante movimientos en vertical y horizontal, controlados por el ratón, el operador visualizará cualquier parte del mosaico de 4 x 4 pantallas.
Todos los símbolos utilizados en los gráficos están normalizados según DIN o ASHRAE y almacenados en una librería de símbolos. Asimismo están disponibles grupos de caracteres que permitan al usuario crear sus propios símbolos y adaptarlos a los gráficos existentes o a los que él desee crear.
A los símbolos y equipos de las instalaciones se asignan como mínimo 256 colores. El color,
combinado con el estado de parpadeo, permitirá identificar situaciones de alarmas, cambios de
estado, etc. Igualmente el modo gráfico permitirá disponer de símbolos que cambian de forma
en función del estado.
Página 4 de 11
Entorno gráfico potente y de uso sencillo, configurado para cada usuario, orientado a objetos, con ilimitado número de páginas, librerías de símbolos 2D y 3D, resolución de 1024 x 768 pixel en 256 colores, rápida presentación en pantalla, importación de formatos estándares tales como AUTOCAD, BMP. Aplicaciones de 32 bits bajo Windows.
El modo gráfico permite la representación dinámica en color del estado y los valores de variables físicas y calculadas definidas dentro de campos asignados y ubicados en los gráficos.
Los valores numéricos de los puntos de datos se representarán adicionalmente con el color, la forma y el modo (parpadeo) de sus símbolos o gráficos asociados. Los valores analógicos, físicos o calculados, se representan gráficamente mediante escalas termométricas o manométricas que irán variando en tiempo real en función del valor de la variable.
El operador puede cambiar símbolos con movimiento mediante menús de control manual los indicadores de estado encendido/apagado, marcha/paro, pasar a automático/manual, cambiar los puntos de consigna, etc. Estos menús se presentan en ventanas de proyección instantánea que aparecen cuando el punto seleccionado sea activado mediante el ratón.
Dispone de programaciones horarias (fecha-hora) que se generan gráficamente de forma amigable, pudiendo ser semanales, excepcionales que a su vez pueden ser únicos, recurrentes, días especiales, programación en calendarios.
El sistema de control dispone de los programas correspondientes para presentación de informes de tendencias y valores históricos de variables analógicas y digitales que permitan al usuario estudiar la evolución en el tiempo de un proceso determinado. Los datos monitorizados se pueden presentar en pantalla en forma de diagrama, lista de valores o almacenarse en un fichero del disco duro del ordenador para su uso posterior.
La presentación en pantallas de los gráficos de históricos o tendencias permite la comprobación de los valores individuales en cada punto de un acontecimiento. Mediante líneas sombreadas se presenta al operador donde se han sobrepasado los valores límites.
Los datos recogidos en ficheros en el disco duro mediante los bloques de históricos, están disponibles para ser tratados mediante paquetes integrados de software comercial como Excel, Lotus 1,2,3, dBase IV para la elaboración de informes adaptados a las necesidades del usuario.
Estos informes muestran el estado real de las variables o estados de funcionamiento del sistema y permiten cotejar un informe individual para su presentación en el monitor o su impresión.
Operación y Software de los procesadores de Comunicaciones
La responsabilidad del Procesador de Comunicaciones en el entorno del Sistema de Gestión del Edificio, comprende el control y coordinación de las comunicaciones entre los diferentes niveles del sistema.
La supervisión y gestión de alarmas de funcionamiento de las instalaciones del Sistema se realiza por los Procesadores de Comunicaciones del Sistema y están basados en bloques de alarmas que controlan las entradas asociadas. La situación de alarma se genera a partir de cualquier punto físico o calculado del Sistema en base a cambios de estado, superación de los límites de alto y bajo valor, no correspondencia entre orden y estado, límites de recuento totalizados o condiciones especiales. Una vez activados, los bloques del programa de alarmas dirigen los mensajes definidos en el programa hacia la Estación de Mando y las impresoras conectadas a ésta y al Procesador de Comunicaciones.
Mediante marcadores de salto el operador accederá a gráficos con tablas de alarmas donde tendrá una visión global de todas las alarmas de la planta o del Edificio.
Las alarmas pueden configurarse para su registro especificando el disco duro del ordenador como destino, así como en cualquier otro dispositivo del Sistema a los que puedan ser encadenados. De esta forma cuando aparezca una de estas alarmas, será grabada en un fichero de datos de alarmas, junto con la hora y fecha de su aparición y reconocimiento. La información contenida en estos ficheros puede recuperarse mediante los paquetes de programas residentes en el ordenador de la Estación de Mando para su análisis.
Operación y Software de los módulos microprocesadores distribuidos
El software de aplicación residente en los Microprocesadores Distribuidos del Sistema se basa en bloques funcionales programados, según la tendencia internacionalmente aceptada para los Sistemas de Automatización. La interconexión de estos bloques funcionales para la realización de las estrategias y secuencias de control y mando definidos en el proyecto constituirá el programa de aplicación que reside en EPROM y se ejecuta en los Módulos Microprocesadores.
La planificación y ejecución del programa en el Módulo Microprocesador se realiza por el
método de paginación para optimizar así la ejecución del programa según la tendencia existente
Página 5 de 11
en los Sistemas de Control más modernos. Mediante este Sistema de ejecución del programa de aplicación solo se procesan en cada momento aquellas partes del programa que sean requeridas por el Sistema, con lo cual se consigue así una importante reducción en el tiempo de ejecución
del programa.
El programa ejecuta siempre la página en la que se dispone el algoritmo matemático selectivo de paginación y de todas las operaciones comunes a todos los Modos de Funcionamiento seleccionados, de tal forma que siempre se están ejecutando sólo dos páginas del programa al unísono.
Además, el Módulo Microprocesador Distribuido dispone de la capacidad para libre selección de rango y unidades de todas las variables, libre asignación de niveles de acceso a los diferentes parámetros y variables de funcionamiento según las prioridades de funcionamiento de la instalación, libre definición mediante software de actuaciones imperativas manuales desde la Unidad Central, así como posibilidad de transmisión de datos hacia/desde la Unidad Central a través del bus de comunicaciones.
La interconexión o utilización individual de los bloques de funciones que constituyen el programa de aplicación, junto con los paquetes de programas creados o residentes en los Controladores de Comunicaciones y que se definen en función de la prioridad de las secuencias de funcionamiento o el Nivel de Gestión asignado, permite disponer como mínimo de los siguientes Programas de Aplicación:
- Programas de Marcha/paro de equipos sobre base horaria y/o día de la semana y programas especiales de fechas y vacaciones, mediante órdenes mantenidas o pulsos.
- Programas basados en sucesos múltiples que tienen en cuenta la hora del día, día de la semana, valores analógicos (temperatura, etc.) y valores digitales asociados (estado, avería) y tiempo de funcionamiento de un punto digital asociado (equipo en marcha).
- Programa de arranque o parada optimizada y autoadaptativa en función de programa horario, temperatura ambiente y temperatura exterior. El Sistema de control seleccionará la hora de arranque o parada de la instalación para tener las condiciones deseadas en el ambiente a la hora fijada.
- Programas basados en secuencias automáticas que se desarrollan cuando se cumple una condición determinada: cuando un parámetro analógico ha alcanzado un valor determinado o cuando un punto digital cambia de estado.
- Programas de temporización a la conexión o desconexión ligados a programas de secuencias de ordenes de arranque o parada de máquinas o en ejecución de alarmas.
- Programas de lazos de control P, PI, PID y todo-nada con libre asignación de puntos de consigna y parámetros de control (banda proporcional, tiempo de acción integral, tiempo
de acción derivativa, diferencial, offset, etc.). Función AWR en lazos de control con acción integral.
- Programas de generación de informes de operación y mantenimiento para evaluación de datos de la instalación.
- Programas con función maestro-esclavo para evitar la aparición de alarmas no deseadas, por ejemplo en un lazo de control de temperatura inmediatamente después de dar la orden de marcha inicial al climatizador.
- Programa de acumulación de tiempo de funcionamiento de máquinas (bombas, ventiladores y otros equipos).
- Programas de gestión de alarmas con definición de niveles de alarma: mantenimiento, críticas y emergencia. Se incluyen programas de mensajes de alarma e históricos de alarmas.
- Programas de control para órdenes imperativas de marcha/paro de equipos o posicionamiento de válvulas y compuertas en posiciones extremas o intermedias de su carrera, ligadas o no a rutinas de éste o de otros programas.
- Programas de totalización-acumulación para la realización de cálculos de consumos de energía eléctrica, gas-oil, etc., o estadísticas de averías de equipos.
- Programas que incorporan funciones universales de compensación de una variable analógica
(temperatura, humedad, etc.) en función de otra (temperatura exterior, etc.). Se incluyen
subrutinas con ajuste de curvas de compensación para calefacción, con o sin limitación de
temperatura máxima y mínima, reducción nocturna, compensación solar y por viento o
temperatura ambiente.
Página 6 de 11
- Programa de ahorro energético basado en free-cooling por comparación de entalpía o temperatura para utilización en centrales de Tratamiento de Aire.
- Programa de cálculo de valor medio de varias variables analógicas.
- Programa de cálculo para selección de valor máximo o mínimo de varias variables analógicas.
- Programa de enlaces lógicos de varias variables analógicas y/o digitales mediante funciones AND, OR, EXOR, NOT.
- Programas de conexión/desconexión de zonas de alumbrado, con prolongación de tiempo de conexión en función de la actuación de una señal enviada por el usuario.
- Programas de supervisión, mando y alarmas de instalaciones de ascensores y montacargas con actuación ante situaciones de emergencia o mando imperativo.
- Programas de control, mando y supervisión de funcionamiento de Centrales de producción de agua fría o caliente actuando sobre grupos frigoríficos o calderas y bombas de circulación, en función de la demanda de la instalación.
- Programas de control de temperatura ambiente o retorno, con o sin secuencia de freecooling, en climatizadores de caudal constante actuando proporcionalmente sobre compuertas y válvulas de baterías.
- Programa de control sobre climatizadores de aire primario en instalaciones con fan-coils, controlando la temperatura de impulsión mediante actuación proporcional sobre las válvulas de las baterías del climatizador.
- Programa de definición de niveles de acceso.
- Programa de definición de límites de alarmas de variables analógicas por alto y bajo valor.
Se podrán definir además otros límites asignados a alarmas de emergencia.
- Programas de control, mando y alarmas de Centros de Transformación e instalaciones eléctricas de fuerza del edificio.
- Programas de control, mando y supervisión de funcionamiento de Grupos Electrógenos.
- Programas de alarmas y supervisión de funcionamiento de instalaciones de Protección Contra Incendios (estado y avería de bombas, niveles de aljibes, circulación de agua en redes de sprinklers, presión en red húmeda, etc.).
- Programas de cálculo de entalpía del aire, caudal de circulación de un fluido (2 medidas de presión, 1 medida de presión diferencial o emisor de impulsos), consumo de potencia o energía eléctrica (medida de tensión, intensidad, fase ó impulsos), consumo de energía en agua caliente o fría en una zona, etc.
- Programas de actuaciones en función de las señales recibidas del Sistema de Detección de Incendios.
- Programas de integración de los Sistemas de Gestión de Instalaciones y de Control de zonas individuales (IRC) para optimizar consumos de energía y disponer de secuencias adicionales en las zonas individuales (conexión/desconexión de alumbrado, marcha/paro de fan-coils, etc.).
- Programa de análisis de demanda de energía eléctrica, incluyendo desconexión y rotación de cargas.
- Programa de desconexión de cargas que incluye definición de puntos de carga, límite de potencia para iniciar la desconexión de las cargas, tiempo mínimo de marcha y paro del equipo, intervalo de demanda de potencia eléctrica, niveles de prioridad, identificación de temperatura ambiente y límites de variación de la misma.
- Programa de rotación de cargas con identificación de los equipos horarios de inicio y terminación de períodos de rotación de cargas, tiempo mínimo en situación de marcha y paro, tiempo de rotación de la carga, identificación de temperatura ambiente, con definición de los límites de variación de la misma e interconexión con los programas de desconexión de cargas existentes.
Ventajas que ofrece el sistema de gestión de edificios
Las ventajas más importantes que podemos apreciar en los edificios que cuentan con la implantación de un sistema para gestión de sus instalaciones, son las siguientes:
- Centralización de la información de todas las señales y parámetros procedentes de las instalaciones del edificio en un único punto de forma rápida, segura y constante, desde el que el personal de mantenimiento puede informarse de su estado y telemandarlas.
- Presentación al usuario de forma clara y sencilla de todos los datos, cálculos y automatismos
que existen para el control global del edificio, con esquemas gráficos e imágenes dinámicas que
muestran de una manera simbólica el funcionamiento de las instalaciones.
Página 7 de 11
- Optimización del funcionamiento de las instalaciones al coordinarlas y regularlas de modo automático. Gracias a una regulación digital permite ajustar los valores de consigna (temperatura, presión, etc.) en función de condicionantes tales como horarios, temperatura exterior, etc.
- Vigilancia continua del adecuado funcionamiento de las instalaciones, notificando las anomalías existentes.
- Ahorro en instalación eléctrica, dado que la arquitectura distribuida permite que los microprocesadores se encuentren muy próximos a los equipos controlados por ellos.
- Optimización en el consumo de energía y en el mantenimiento de los equipos. El uso de un Sistema de Gestión Técnica de este tipo genera un ahorro de energía, debido a:
- Arranque y parada de equipos optimizados.
- Funcionamiento alterno de equipos, para evitar el desgaste de los mismos - Parada de equipos en períodos de baja demanda de frío o calor.
- Sincronización con maxímetro y desconexión de lugares con cargas no prioritarias.
- Arranques escalonados para evitar picos de consumo.
- Ahorro en mantenimiento y costes de reparación. La monitorización de la instalación permite:
- Centralizar y conocer inmediatamente las alarmas y averías.
- Aportar datos sobre las horas de funcionamiento de cada equipo, número de veces que ha arrancado, averías que se han repetido, fecha de la última vez que se produjo una avería, etc.
- Facilitar un histórico de la instalación con fechas y horas de cada evento.
- Parar los equipos automáticamente en las condiciones en que determine el operador.
- Ahorros en personal. Una instalación de Supervisión y Gestión energética, no reduce en principio la plantilla de personal de mantenimiento, pero permite que dediquen sus esfuerzos al mantenimiento preventivo en lugar de dedicarse a la conducción de la instalación.
LISTA DE PUNTOS DE CONTROL
Se adjunta lista de puntos/señales que se deben controlar en cada equipo instalado:
PRODUCCIÓN DE A.C.S. ENERGÍA SOLAR Entradas de señal digital:
- 1 ud. para estado (marcha/paro) bomba primario solar.
- 1 ud. para estado (marcha/paro) bomba producción ACS.
- 1 ud. para estado ventilador disipador térmico (marcha/paro).
Entradas de señal analógica:
- 10 uds. para sonda de temperatura.
Salidas de señal digital (total):
- 1 ud. para orden arranque/parada bomba primario solar.
- 1 ud. para orden arranque/parada bomba producción ACS.
- 1 ud. para orden arranque/parada ventilador disipador.
Salidas de señal analógica:
- 1 ud. para actuación sobre válvula de tres vías ACS.
- 1 ud. para actuación sobre válvula de 3 vías batería de calor disipador.
- 1 uds. para actuación variador de velocidad bomba primario solar.
COLECTOR VERTICAL (Depósito de inercia de frío) Entradas de señal analógica:
- 5 uds. para sonda de temperatura de inmersión.
COLECTOR VERTICAL (Depósito de inercia de calor) Entradas de señal analógica:
- 5 uds. para sonda de temperatura de inmersión.
MOTOBOMBAS SECUNDARIO (14 Uds.) Entradas de señal digital (total):
- 14 uds. para estado (marcha/paro).
Salidas de señal digital (total):
- 14 uds. para orden arranque/parada.
Entradas de señal analógica (total):
Página 8 de 11
- 28 uds. para sondas de temperatura.
Salidas de señal analógica (total):
- 8 uds. de mando válvulas de tres vías.
- 8 uds. para actuación variador de velocidad.
CIRCUITOS SECUNDARIOS Entradas de señal analógica:
-30 uds. para sondas de temperatura.
CLIMATIZADOR CL-1 AUDITORIO (1 UD.) Entradas de señal digital (total):
- 3 uds. para alarma filtros sucios.
- 1 ud. para estado ventilador impulsión (marcha/paro).
- 1 ud. para estado ventilador retorno (marcha/paro).
Entradas de señal analógica (total):
- 2 uds. para sondas de temperatura/humedad en conducto retorno.
- 1 ud. para sonda de temperatura en conducto impulsión.
- 1 uds. para sonda de calidad de aire retorno.
- 1 uds. para sonda de temperatura ambiente.
Salidas de señal digital (total):
- 1 ud. para orden arranque/parada ventilador impulsión.
- 1 ud. para orden arranque/parada ventilador retorno.
- 1 ud. para orden arranque/parada recuperador de energía.
- 1 ud. para orden arranque/parada bomba recirculación enfriamiento adiabático.
Salidas de señal analógica (total):
- 1 uds. para motorización válvula de 3 vías frío.
- 1 uds. para motorización válvula de 3 vías calor.
- 1 ud. para actuación sobre recuperador de energía.
- 1 ud. para motorización de compuertas free cooling.
CLIMATIZADOR CL-2 CAFETERÍA (1 UD.) Entradas de señal digital (total):
- 3 uds. para alarma filtros sucios.
- 1 ud. para estado ventilador impulsión (marcha/paro).
- 1 ud. para estado ventilador retorno (marcha/paro).
Entradas de señal analógica (total):
- 2 uds. para sondas de temperatura/humedad en conducto retorno.
- 1 ud. para sonda de temperatura en conducto impulsión.
- 1 uds. para sonda de calidad de aire retorno.
- 1 uds. para sonda de temperatura ambiente.
Salidas de señal digital (total):
- 1 ud. para orden arranque/parada ventilador impulsión.
- 1 ud. para orden arranque/parada ventilador retorno.
- 1 ud. para orden arranque/parada recuperador de energía.
- 1 ud. para orden arranque/parada bomba recirculación enfriamiento adiabático.
Salidas de señal analógica (total):
- 1 uds. para motorización válvula de 3 vías frío.
- 1 uds. para motorización válvula de 3 vías calor.
- 1 ud. para actuación sobre recuperador de energía.
- 1 ud. para motorización de compuertas free cooling.
CLIMATIZADOR CL-3 BIBLIOTECA (1 UD.) Entradas de señal digital (total):
- 3 uds. para alarma filtros sucios.
- 1 ud. para estado ventilador impulsión (marcha/paro).
- 1 ud. para estado ventilador retorno (marcha/paro).
Entradas de señal analógica (total):
- 2 uds. para sondas de temperatura/humedad en conducto retorno.
Página 9 de 11
- 1 ud. para sonda de temperatura en conducto impulsión.
- 1 uds. para sonda de calidad de aire retorno.
- 1 uds. para sonda de temperatura ambiente.
Salidas de señal digital (total):
- 1 ud. para orden arranque/parada ventilador impulsión.
- 1 ud. para orden arranque/parada ventilador retorno.
- 1 ud. para orden arranque/parada recuperador de energía.
- 1 ud. para orden arranque/parada bomba recirculación enfriamiento adiabático.
Salidas de señal analógica (total):
- 1 uds. para motorización válvula de 3 vías frío.
- 1 uds. para motorización válvula de 3 vías calor.
- 1 ud. para actuación sobre recuperador de energía.
- 1 ud. para motorización de compuertas free cooling.
CLIMATIZADOR CL-4 AP.Z.SUR (1 UD.) Entradas de señal digital (total):
- 3 uds. para alarma filtros sucios.
- 1 ud. para estado ventilador impulsión (marcha/paro).
- 1 ud. para estado ventilador retorno (marcha/paro).
Entradas de señal analógica (total):
- 1 ud. para sondas de temperatura en conducto retorno.
- 1 ud. para sondas de temperatura en conducto impulsión.
- 1 uds. para sonda de temperatura ambiente.
Salidas de señal digital (total):
- 1 ud. para orden arranque/parada ventilador impulsión.
- 1 ud. para orden arranque/parada ventilador retorno.
- 1 ud. para orden arranque/parada recuperador de energía.
- 1 ud. para orden arranque/parada bomba recirculación enfriamiento adiabático.
Salidas de señal analógica (total):
- 1 uds. para motorización válvula de 3 vías frío.
- 1 uds. para motorización válvula de 3 vías calor.
- 1 ud. para actuación sobre recuperador de energía.
CLIMATIZADOR CL-5 AP.Z.NORTE (1 UD.) Entradas de señal digital (total):
- 3 uds. para alarma filtros sucios.
- 1 ud. para estado ventilador impulsión (marcha/paro).
- 1 ud. para estado ventilador retorno (marcha/paro).
Entradas de señal analógica (total):
- 1 ud. para sondas de temperatura en conducto retorno.
- 1 ud. para sondas de temperatura en conducto impulsión.
- 1 uds. para sonda de temperatura ambiente.
Salidas de señal digital (total):
- 1 ud. para orden arranque/parada ventilador impulsión.
- 1 ud. para orden arranque/parada ventilador retorno.
- 1 ud. para orden arranque/parada recuperador de energía.
- 1 ud. para orden arranque/parada bomba recirculación enfriamiento adiabático.
Salidas de señal analógica (total):
- 1 uds. para motorización válvula de 3 vías frío.
- 1 uds. para motorización válvula de 3 vías calor.
- 1 ud. para actuación sobre recuperador de energía.
CLIMATIZADOR CL-6 RACKS (1 UD.) Entradas de señal digital (total):
- 3 uds. para alarma filtros sucios.
- 1 ud. para estado ventilador impulsión (marcha/paro).
- 1 ud. para estado ventilador retorno (marcha/paro).
Entradas de señal analógica (total):
Página 10 de 11
- 2 uds. para sondas de temperatura/humedad en conducto retorno.
- 1 ud. para sonda de temperatura en conducto impulsión.
- 1 uds. para sonda de calidad de aire retorno.
- 1 uds. para sonda de temperatura ambiente.
Salidas de señal digital (total):
- 1 ud. para orden arranque/parada ventilador impulsión.
- 1 ud. para orden arranque/parada ventilador retorno.
- 1 ud. para orden arranque/parada recuperador de energía.
- 1 ud. para orden arranque/parada humectador.
Salidas de señal analógica (total):
- 1 uds. para motorización válvula de 3 vías frío.
- 1 uds. para motorización válvula de 3 vías calor.
- 1 ud. para actuación sobre recuperador de energía.
- 1 ud. para motorización de compuertas free cooling.
CLIMATIZADOR CL-7 CEMAV (1 UD.) Entradas de señal digital (total):
- 3 uds. para alarma filtros sucios.
- 1 ud. para estado ventilador impulsión (marcha/paro).
- 1 ud. para estado ventilador retorno (marcha/paro).
Entradas de señal analógica (total):
- 1 ud. para sondas de temperatura en conducto retorno.
- 1 ud. para sondas de temperatura en conducto impulsión.
- 1 uds. para sonda de temperatura ambiente.
Salidas de señal digital (total):
- 1 ud. para orden arranque/parada ventilador impulsión.
- 1 ud. para orden arranque/parada ventilador retorno.
- 1 ud. para orden arranque/parada recuperador de energía.
- 1 ud. para orden arranque/parada bomba recirculación enfriamiento adiabático.
Salidas de señal analógica (total):
- 1 uds. para motorización válvula de 3 vías frío.
- 1 uds. para motorización válvula de 3 vías calor.
- 1 ud. para actuación sobre recuperador de energía.
CIRCUITOS DE FANCOILS Entradas de señal digital (total):
- 12 ud. para estado general del circuito (marcha/paro).
Entradas de señal analógica (total):
- 12 ud. para sondas de temperatura en ambiente.
Salidas de señal digital (total):
- 12 ud. para orden arranque/parada circuitos generales.
MEDIDA DE TEMPERATURA/HUMEDAD EXTERIOR (1 UD.) Entradas de señal analógica:
- 1 ud. para sonda de temperatura/humedad exterior.
GRUPO DE PRESION DE FONTANERIA (1 UD.) Entradas de señal digital:
- 1 ud. para estado (marcha/paro).
- 1 ud. alarma general de grupo de presión.
- 4 uds. alarma nivel máx/mín de aljibes (2 uds.) Entradas de señales analógicas:
- 1 ud. para sonda de presión Salidas de señal digital:
- 1 ud. para permiso de arranque/paro de grupo de presión.
GRUPO DE PRESION DE INCENDIOS (1 UD.)
Entradas de señal digital:
Página 11 de 11
- 1 uds. para estado grupo de presión (marcha/paro).
- 1 ud. alarma general de grupo de presión.
- 4 uds. alarma nivel máx/mín aljibe (2 uds.) Entradas de señales analógicas:
- 1 ud. para sonda de presión
GRUPO ELECTRÓGENO (1 UD.) Entradas de señal digital:
- 1 ud. para estado red-grupo.
- 1 ud. para estado de funcionamiento - 1 ud. para alarma general.
- 1 ud. para alarma nivel mínimo depósito de gasóleo Entradas de señales analógicas:
- 1 ud. para analizador de redes
ASCENSORES Y MONTACARGAS (5 UDS.) Entradas de señal digital:
- 5 uds. para alarma avería.
- 5 uds. para alarma de cabina.
- 5 uds. estado
Salidas de señal digital
- 5 uds. envío a planta baja y bloqueo de puertas.
DETECCIÓN DE INCENDIOS Entradas de señales digitales:
- 1 ud. para alarma de incendios.
INTEGRACIÓN
- Integración de sistemas de detección y extinción de incendios, mediante comunicaciones con centralita de detección de incendios y CO.
La instalación deberá entregarse totalmente legalizada, dada de alta en los departamentos
correspondientes y funcionando.
Tomo 2
ANEXOS A LA MEMORIA
DISEÑO DEL SISTEMA DE CONTROL
Listado de puntos
Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADOESTACIÓN METEOROLÓGICA - C.C.01 - (CUBIERTA)
CONDICIONES EXTERIORES - C.C.01 TEMPERATURA Y HUMEDAD EXTERIOR2Monitorización + histórico + comparación con temperatura y humedad ambiente / retorno para free-coolingTXM1.8U QFM21604x1,0 mm (T) Total puntos …0200000Bucle de regulación con intervención de todas las variables relacionadas21
PRODUCCIÓN DE A.C.S. ENERGÍA SOLAR - C.C.01 (CUBIERTA)
PRODUCCIÓN AGUA CALIENTE - CIRCUITO PRIMARIO (PANELES SOLARES) - C.C.01 MARCHA - PARADA VARIADOR BOMBA 1 1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO / ALARMA VARIADOR BOMBA 11Señalización de estado de funcionamiento + alarma por disfunción M/P - estadoTXM1.16DNA2x1,0 mm (T) SALIDA VARIADOR BOMBA 11Actuación progresiva para control de caudal (control PID)TXM1.8USED2../0..10 VDC2x1,0 mm (T) MARCHA - PARADA VARIADOR BOMBA 21M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO / ALARMA VARIADOR BOMBA 21Señalización de estado de funcionamiento + alarma por disfunción M/P - estadoTXM1.16DNA2x1,0 mm (T) SALIDA VARIADOR BOMBA 21Actuación progresiva para control de caudal (control PID)TXM1.8USED2../0..10 VDC2x1,0 mm (T) TEMPERATURA SALIDA PANELES1Monitorización + histórico + control de temperatura en proceso acumulación (valor -- > consigna --> actuación en equipo asociado) TXM1.8UQAP22.22x1,0 mm (T) SALIDA VÁLVULA DERIVACIÓN AREOREFRIGEREADOR1Actuación en T/N para aprovechamiento de energía disponible en función de acumulación ACS / demanda calefacciónTXM1.8UVXG41.32 + ALG323 + SQX623x1,5 mm (N) TEMPERATURA SALIDA PANELES - DESPUÉS DE AEROREFRIGERADOR1Monitorización + histórico + control de temperatura en proceso acumulación (valor -- > consigna --> actuación en equipo asociado)
TXM1.8UQAP22.22x1,0 mm (T) MARCHA - PARADA AEROREFRIGERADOR1M/P por señal terminación acmulación o disipación de calor para protección del circuitoTXM1.6RCONTACT2x1,5 mm (N) ESTADO AREOREFRIGERADOR1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) TEMPERATURA ENTRADA PANELES1Monitorización + histórico + energía térmica (diferencia de tem. entrada / Salida --> caudal --> tiempo de marcha)
TXM1.8UQAP22.22x1,0 mm (T) Página 1 de 35
Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADO TEMPERATURA DEPÓSITO ACUMULADOR SUPERI1Monitorización + histórico + control de temperatura en zona (valor --> consigna --> actuación en equipo asociado) TXM1.8UQAE2120.0152x1,0 mm (T) TEMPERATURA DEPÓSITO ACUMULADOR INFERIR1Monitorización + histórico + control de temperatura en zona (valor --> consigna --> actuación en equipo asociado)TXM1.8UQAE2120.0152x1,0 mm (T) Total puntos …5030204Bucles de regulación con intervención de todas las variables relacionadas146 PRODUCCIÓN AGUA CALIENTE - PANELES SOLARES (BOMBA DE CARGA, AGUA GLICOOL) - C.C.01 MARCHA - PARADA BOMBA DE CARGA 1 1M/P por secuencia de marcha (falta de caudal en circuito)TXM1.6RCONTACT2x1,5 mm (N) ESTADO BOMBA DE CARGA 11Señalización de estado de funcionamiento + alarma por disfunción M/P - estadoTXM1.16DNA2x1,0 mm (T) PRESIÓN EN CIRCUITO PANELES 1Monitorización + histórico + control de presión en circuito (valor --> consigna --> actuación bombas de carga)
TXM1.8UQBE2002-P103x1,0 mm (T) Total puntos …0110001Bucles de regulación con intervención de todas las variables relacionadas32 PRODUCCIÓN AGUA CALIENTE SANITARIA - CIRCUITO SECUNDARIO RETORNO - C.C.01 MARCHA - PARADA BOMBA 1 1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO BOMBA 11Señalización de estado de funcionamiento + alarma por disfunción M/P - estadoTXM1.16DNA2x1,0 mm (T) MARCHA - PARADA BOMBA 21M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO BOMBA 21Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulación temperatura impulsión TXM1.16DNA2x1,0 mm (T) TEMPERATURA DEPÓSITO ACUMULADOR SUPERI1Monitorización + histórico + control de temperatura en zona (valor --> consigna --> actuación en equipo asociado)
TXM1.8UQAE2120.0152x1,0 mm (T) TEMPERATURA DEPÓSITO ACUMULADOR INFERIR1Monitorización + histórico + control de temperatura en zona (valor --> consigna --> actuación en equipo asociado) TXM1.8UQAE2120.0152x1,0 mm (T) TEMPERATURA IDA CONSUMOS1Monitorización + histórico + control de temperatura en zona (valor --> consigna --> actuación en equipo asociado)
TXM1.8UQAE2120.0102x1,0 mm (T) Página 2 de 35
Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADO SALIDA VÁLVULA REGULACIÓN1Actuación progresiva para control de temperatura (control PID)TXM1.8UMXG461B50-303x1,5 mm (N) TEMPERATURA RETORNO ACS1Monitorización + histórico + control de temperatura en proceso antilegionela (valor -- > consigna --> actuación en equipo asociado)TXM1.8UQAE2120.0102x1,0 mm (T) TEMPERATURA AGUA FRÍA1TXM1.8UQAE2120.0102x1,0 mm (T) Total puntos …5020102Bucles de regulación con intervención de todas las variables relacionadas104
CLIMATIZADORES CUADRO DE CONTROL C.C.01 (CUBIERTA) ZONA NORTE
CLIMATIZADOR CL02 - CAFETERÍA - C.C.01 MARCHA - PARADA VENTILADOR IMPULSIÓN1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR IMPULSIÓN1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulaciónTXM1.16DNA2x1,0 mm (T) MARCHA - PARADA VENTILADOR RETORNO1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR RETORNO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulación
TXM1.16DNA2x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN RECUPERADOR1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN VENTILADOR RETORNO1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN BATERÍAS1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) TEMPERATURA Y HUMEDAD RETORNO2Monitorización + histórico + regulación (PID) temperatura ambiente / retorno + regulación (PID) humedad ambiente / retorno + alarma por alta / baja (valor --> consigna --> estado ventilador --> tiempo de espera)
TXM1.8UQFA20604x1,0 mm (T) CALIDAD DEL AIRE INTERIOR1Monitorización + histórico + regulación (PID) de la calidad del aire interior (acción inversa) actuando sobre compuerta exterior + alarma por baja (valor --> consigna --> estado ventilador --> tiempo de espera)
TXM1.8UQPA63.1 3x1,0 mm (T) TEMPERATURA IMPULSIÓN1Monitorización + histórico + limitación de temperatura por máximo / mínimo + alarma por alta / baja (valor --> consigna --> estado ventilador --> tiempo de espera)
TXM1.8UQAM2120.0402x1,0 mm (T) Página 3 de 35
Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADO SALIDA VÁLVULA DE FRÍO1Actuación progresiva para control de temperatura (control PID), acción directa para demanda de frío TXM1.8UVXG41.50 + ALG503 + SQX623x1,5 mm (N) SALIDA VÁLVULA DE CALOR1Actuación progresiva para control de temperatura (control PID), acción inversa para demanda de calorTXM1.8UVXG44.40-25 + ALG403 + SQS653x1,5 mm (N) TEMPERATURA SALIDA BATERÍA AGUA CALIENTE1Monitorización + información de energía disponible (agua caliente > 30ºC) + histórico + energía térmica (diferencia de tem. Imp / Ret. - > caudal --> tiempo de marcha) TXM1.8UQAE2120.0102x1,0 mm (T) MARCHA - PARADA RECUPERADOR1M/P por secuencia de caudal ventilador impulsión / retorno --> demanda recuperación (oferta aire exterior no coincide con demanda)
TXM1.6RCONTACT2x1,5 mm (N) ESTADO RECUPERADOR1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA BOMBA ENFRIAMIENTO ADIABÁTICO1M/P por secuencia de caudal ventilador impulsión / retorno --> demanda recuperación (oferta aire exterior no coincide con demanda)
TXM1.6RCONTACT2x1,5 mm (N) ESTADO BOMBA ENFRIAMIENTO ADIABÁTICO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) SALIDA COMPUERTAS FREE-COOLING1Actuación progresiva , abriendo compuerta exterior - expulsión (cerrando mezcla) cuando la demanda ambiente / retorno coincide con la oferta exterior + consigna mínimo aire exterior de renovación
TXM1.8UGBB161.1E x 33x1,5 mm (N) Total puntos …2370304Bucles de regulación con intervención de todas las variables relacionadas198 CLIMATIZADOR CL05 - AIRE PRIMARIO ZONA NORTE - C.C.01 MARCHA - PARADA VENTILADOR IMPULSIÓN1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR IMPULSIÓN1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulación
TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA VENTILADOR RETORNO1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR RETORNO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulación
TXM1.16DNA2x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN RECUPERADOR1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) Página 4 de 35
Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADO ESTADO FILTRO SUCIO ASPIRACIÓN VENTILADOR RETORNO1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN BATERÍAS1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) TEMPERATURA RETORNO1Monitorización + control de temperatura ambiente / retorno + comparación con temperatura exterior para free-cooling + históricoTXM1.8UQAM2120.0402x1,0 mm (T) TEMPERATURA IMPULSIÓN1Monitorización + histórico + limitación de temperatura por máximo / mínimo + alarma por alta / baja (valor --> consigna --> estado ventilador --> tiempo de espera) TXM1.8UQAM2120.0402x1,0 mm (T) SALIDA VÁLVULA DE FRÍO1Actuación progresiva para control de temperatura (control PID), acción directa para demanda de frío
TXM1.8UVXF31.65 + SKB623x1,5 mm (N) SALIDA VÁLVULA DE CALOR1Actuación progresiva para control de temperatura (control PID), acción inversa para demanda de calor
TXM1.8UVXG41.50 + ALG503 + SQX623x1,5 mm (N) TEMPERATURA SALIDA BATERÍA AGUA CALIENTE1Monitorización + información de energía disponible (agua caliente > 30ºC) + histórico + energía térmica (diferencia de tem. Imp / Ret. - > caudal --> tiempo de marcha) TXM1.8UQAE2120.0102x1,0 mm (T) MARCHA - PARADA RECUPERADOR1M/P por secuencia de caudal ventilador impulsión / retorno --> demanda recuperación (oferta aire exterior no coincide con demanda)
TXM1.6RCONTACT2x1,5 mm (N) ESTADO RECUPERADOR1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA BOMBA ENFRIAMIENTO ADIABÁTICO1M/P por secuencia de caudal ventilador impulsión / retorno --> demanda recuperación (oferta aire exterior no coincide con demanda)
TXM1.6RCONTACT2x1,5 mm (N) ESTADO BOMBA ENFRIAMIENTO ADIABÁTICO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) Total puntos …3070204Bucles de regulación con intervención de todas las variables relacionadas166 CLIMATIZADOR CL06 - RACKS - C.C.01 MARCHA - PARADA VENTILADOR IMPULSIÓN1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR IMPULSIÓN1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulación
TXM1.16DNA2x1,0 mm (T) Página 5 de 35
Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADO MARCHA - PARADA VENTILADOR RETORNO1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR RETORNO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulaciónTXM1.16DNA2x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN RECUPERADOR1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN VENTILADOR RETORNO1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN BATERÍAS1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) TEMPERATURA Y HUMEDAD RETORNO2Monitorización + histórico + regulación (PID) temperatura ambiente / retorno + regulación (PID) humedad ambiente / retorno + alarma por alta / baja (valor --> consigna --> estado ventilador --> tiempo de espera)
TXM1.8UQFA20604x1,0 mm (T) CALIDAD DEL AIRE INTERIOR1Monitorización + histórico + regulación (PID) de la calidad del aire interior (acción inversa) actuando sobre compuerta exterior + alarma por baja (valor --> consigna --> estado ventilador --> tiempo de espera)
TXM1.8UQPA63.1 3x1,0 mm (T) TEMPERATURA IMPULSIÓN1Monitorización + histórico + limitación de temperatura por máximo / mínimo + alarma por alta / baja (valor --> consigna --> estado ventilador --> tiempo de espera) TXM1.8UQAM2120.0402x1,0 mm (T) SALIDA VÁLVULA DE FRÍO1Actuación progresiva para control de temperatura (control PID), acción directa para demanda de frío
TXM1.8UVXG44.40-25 + ALG403 + SQS653x1,5 mm (N) SALIDA VÁLVULA DE CALOR1Actuación progresiva para control de temperatura (control PID), acción inversa para demanda de calor
TXM1.8UVXG44.32-16 + ALG323 + SQS653x1,5 mm (N) TEMPERATURA SALIDA BATERÍA AGUA CALIENTE1Monitorización + información de energía disponible (agua caliente > 30ºC) + histórico + energía térmica (diferencia de tem. Imp / Ret. - > caudal --> tiempo de marcha) TXM1.8UQAE2120.0102x1,0 mm (T) MARCHA - PARADA RECUPERADOR1M/P por secuencia de caudal ventilador impulsión / retorno --> demanda recuperación (oferta aire exterior no coincide con demanda)
TXM1.6RCONTACT2x1,5 mm (N) ESTADO RECUPERADOR1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA BOMBA ENFRIAMIENTO ADIABÁTICO1M/P por secuencia de caudal ventilador impulsión / retorno --> demanda recuperación (oferta aire exterior no coincide con demanda)
TXM1.6RCONTACT2x1,5 mm (N) Página 6 de 35
Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADO ESTADO BOMBA ENFRIAMIENTO ADIABÁTICO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) SALIDA COMPUERTAS FREE-COOLING1Actuación progresiva , abriendo compuerta exterior - expulsión (cerrando mezcla) cuando la demanda ambiente / retorno coincide con la oferta exterior + consigna mínimo aire exterior de renovaciónTXM1.8UGBB161.1E x 33x1,5 mm (N) PERMISO HUMECTADOR1M/P por secuencia (caudal ventilador impulsión --> demanda humectación)TXM1.6RCONTACT2x1,5 mm (N) SALIDA PROPORCIONAL HUMECTADOR1Actuación progresiva para control de humedad (control PID), acción inversa para demanda de humedad
TXM1.8UHUMECT /0..10VDC2x1,0 mm (T) ALARMA GENERAL HUMECTADOR1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DNA2x1,0 mm (T) Total puntos …2380405Bucles de regulación con intervención de todas las variables relacionadas229 CLIMATIZADOR CL07 - CEMAV - C.C.01 MARCHA - PARADA VENTILADOR IMPULSIÓN1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR IMPULSIÓN1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulación
TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA VENTILADOR RETORNO1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR RETORNO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulación
TXM1.16DNA2x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN RECUPERADOR1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN VENTILADOR RETORNO1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN BATERÍAS1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) TEMPERATURA RETORNO1Monitorización + control de temperatura ambiente / retorno + comparación con temperatura exterior para free-cooling + histórico
TXM1.8UQAM2120.0402x1,0 mm (T) TEMPERATURA IMPULSIÓN1Monitorización + histórico + limitación de temperatura por máximo / mínimo + alarma por alta / baja (valor --> consigna --> estado ventilador --> tiempo de espera)
TXM1.8UQAM2120.0402x1,0 mm (T) Página 7 de 35
Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADO SALIDA VÁLVULA DE FRÍO1Actuación progresiva para control de temperatura (control PID), acción directa para demanda de frío TXM1.8UVXG44.40-25 + ALG403 + SQS653x1,5 mm (N) SALIDA VÁLVULA DE CALOR1Actuación progresiva para control de temperatura (control PID), acción inversa para demanda de calorTXM1.8UVXG44.32-16 + ALG323 + SQS653x1,5 mm (N) TEMPERATURA SALIDA BATERÍA AGUA CALIENTE1Monitorización + información de energía disponible (agua caliente > 30ºC) + histórico + energía térmica (diferencia de tem. Imp / Ret. - > caudal --> tiempo de marcha) TXM1.8UQAE2120.0102x1,0 mm (T) MARCHA - PARADA RECUPERADOR1M/P por secuencia de caudal ventilador impulsión / retorno --> demanda recuperación (oferta aire exterior no coincide con demanda)
TXM1.6RCONTACT2x1,5 mm (N) ESTADO RECUPERADOR1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA BOMBA ENFRIAMIENTO ADIABÁTICO1M/P por secuencia de caudal ventilador impulsión / retorno --> demanda recuperación (oferta aire exterior no coincide con demanda)
TXM1.6RCONTACT2x1,5 mm (N) ESTADO BOMBA ENFRIAMIENTO ADIABÁTICO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) Total puntos …3070204Bucles de regulación con intervención de todas las variables relacionadas166
EXTRACTORES VARIOS - C.C.01
CONTROL EXTRACTORES - C.C.01 MARCHA - PARADA EXTRACTOR ASEOS Z11M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR EXTRACTOR ASEOS Z11Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA EXTRACTOR ASEOS Z21M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR EXTRACTOR ASEOS Z21Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA EXTRACTOR ARCHIVOS1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR EXTRACTOR ARCHIVOS1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA IMPULSOR ARCHIVOS1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR IMPULSOR ARCHIVOS1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) Página 8 de 35Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADO Total puntos …0040004Bucles de regulación con intervención de todas las variables relacionadas85ASCENSORES - C.C.01
SAI Nº 1 ESTADO GENERAL ASCENSOR5Estado + monitorización TXM1.16DNA / NC2x1,0 mm (T) ALARMA GENERAL ASCENSOR5Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DNA / NC2x1,0 mm (T) ALARMA GENERAL CABINA ASCENSOR5Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DNA / NC2x1,0 mm (T) ENVÍO ASCENSOR A PLANTA BAJA5Actuación por incendio, horario o indicación manual del operadorTXM1.6RCONTACT2x1,5 mm (N) Total puntos …00150005Bucles de regulación con intervención de todas las variables relacionadas207 Total .... TOTAL PUNTOS C.C.01 (CUBIERTA) NORTE2095401403313053 Página 9 de 35Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADOCLIMATIZADORES CUADRO DE CONTROL C.C.02 (CUBIERTA) ZONA SUR
CLIMATIZADOR CL01 - AUDITORIO - C.C.02 MARCHA - PARADA VENTILADOR IMPULSIÓN1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR IMPULSIÓN1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulaciónTXM1.16DNA2x1,0 mm (T) MARCHA - PARADA VENTILADOR RETORNO1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR RETORNO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulación
TXM1.16DNA2x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN RECUPERADOR1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN VENTILADOR RETORNO1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN BATERÍAS1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) TEMPERATURA Y HUMEDAD RETORNO2Monitorización + histórico + regulación (PID) temperatura ambiente / retorno + regulación (PID) humedad ambiente / retorno + alarma por alta / baja (valor --> consigna --> estado ventilador --> tiempo de espera)
TXM1.8UQFA20604x1,0 mm (T) CALIDAD DEL AIRE INTERIOR1Monitorización + histórico + regulación (PID) de la calidad del aire interior (acción inversa) actuando sobre compuerta exterior + alarma por baja (valor --> consigna --> estado ventilador --> tiempo de espera)
TXM1.8UQPA63.1 3x1,0 mm (T) TEMPERATURA IMPULSIÓN1Monitorización + histórico + limitación de temperatura por máximo / mínimo + alarma por alta / baja (valor --> consigna --> estado ventilador --> tiempo de espera) TXM1.8UQAM2120.0402x1,0 mm (T) SALIDA VÁLVULA DE FRÍO1Actuación progresiva para control de temperatura (control PID), acción directa para demanda de frío
TXM1.8UVXG41.50 + ALG503 + SQX623x1,5 mm (N) SALIDA VÁLVULA DE CALOR1Actuación progresiva para control de temperatura (control PID), acción inversa para demanda de calor
TXM1.8UVXG44.40-25 + ALG403 + SQS653x1,5 mm (N) TEMPERATURA SALIDA BATERÍA AGUA CALIENTE1Monitorización + información de energía disponible (agua caliente > 30ºC) + histórico + energía térmica (diferencia de tem. Imp / Ret. - > caudal --> tiempo de marcha)
TXM1.8UQAE2120.0102x1,0 mm (T) Página 10 de 35
Building Automation DISEÑO DEL SISTEMA DE CONTROL - EDIFICIO UNED EN C/ JUAN DEL ROSAL 14 - MADRID
DESCRIPCIÓN DEL PUNTOEAPEAAEDECSAPSA3SDACCIÓN DE SOFTWAREM.UNIÓNPERIFÉRICOUnid.CABLEADO MARCHA - PARADA RECUPERADOR1M/P por secuencia de caudal ventilador impulsión / retorno --> demanda recuperación (oferta aire exterior no coincide con demanda)TXM1.6RCONTACT2x1,5 mm (N) ESTADO RECUPERADOR1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA BOMBA ENFRIAMIENTO ADIABÁTICO1M/P por secuencia de caudal ventilador impulsión / retorno --> demanda recuperación (oferta aire exterior no coincide con demanda)
TXM1.6RCONTACT2x1,5 mm (N) ESTADO BOMBA ENFRIAMIENTO ADIABÁTICO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado TXM1.16DNA2x1,0 mm (T) SALIDA COMPUERTAS FREE-COOLING1Actuación progresiva , abriendo compuerta exterior - expulsión (cerrando mezcla) cuando la demanda ambiente / retorno coincide con la oferta exterior + consigna mínimo aire exterior de renovación
TXM1.8UGBB161.1E x 33x1,5 mm (N) Total puntos …2370304Bucles de regulación con intervención de todas las variables relacionadas198 CLIMATIZADOR CL03 - BIBLIOTECA - C.C.02 MARCHA - PARADA VENTILADOR IMPULSIÓN1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR IMPULSIÓN1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulación
TXM1.16DNA2x1,0 mm (T) MARCHA - PARADA VENTILADOR RETORNO1M/P por horario (local/remoto) , secuencia de marcha o arranque optimizadoTXM1.6RCONTACT2x1,5 mm (N) ESTADO VENTILADOR RETORNO1Señalización de estado de funcionamiento + alarma por disfunción M/P - estado + permiso regulación
TXM1.16DNA2x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN RECUPERADOR1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN VENTILADOR RETORNO1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) ESTADO FILTRO SUCIO ASPIRACIÓN BATERÍAS1Alarma por cambio de estado NA --> NC o NC --> NATXM1.16DQBM81-102x1,0 mm (T) TEMPERATURA Y HUMEDAD RETORNO2Monitorización + histórico + regulación (PID) temperatura ambiente / retorno + regulación (PID) humedad ambiente / retorno + alarma por alta / baja (valor --> consigna --> estado ventilador --> tiempo de espera)
TXM1.8UQFA20604x1,0 mm (T) Página 11 de 35
