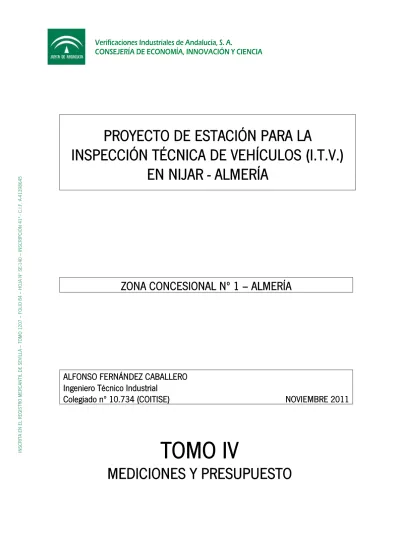

PROYECTO DE ESTACIÓN PARA LA
INSPECCIÓN TÉCNICA DE VEHÍCULOS (I.T.V.)
EN NIJAR - ALMERÍA
ZONA CONCESIONAL Nº 1 – ALMERÍA
ALFONSO FERNÁNDEZ CABALLERO
Ingeniero Técnico Industrial
Colegiado nº 10.734 (COITISE) NOVIEMBRE
2011
TOMO IV
INSCRIT A EN EL RE GIST RO MERCAN TI L DE SEVILLA – TO M O 1207 – FO LIO 84 – HO JA N º SE-140 – INSCRIPCIÓ N 41ª - C.I.F . A-41398645
MEDICIONES Y PRESUPUESTO
CAPÍTULO 01 DEMOLICIONES Y TRABAJOS PREVIOS
SUBCAPÍTULO 01.01 LIMPIEZAS Y DESBROCES
01.01.01 m2 LIMPIEZA Y DESBROCE DE TERRENO, CON MEDIOS MECANICOS
LIMPIEZA Y DESBROCE DE TERRENO, CON MEDIOS MECÁNICOS, INCLUSO CARGA, TRANSPORTE, DESCARGA Y CANON A VERTEDERO DE LAS MATERIAS OBTENIDAS. MEDIDA EN VERDADERA MAGNITUD.
Superficie total parcela 1 4.415,96 4.415,96
4.415,96 0,43 1.898,86
TOTAL SUBCAPÍTULO 01.01 LIMPIEZAS Y DESBROCES ...
1.898,86
SUBCAPÍTULO 01.02 DEMOLICIONES
01.02.01 ML LEVANTADO DE BORDILLO
LEVANTADO DE BORDILLO CON MEDIOS MECÁNICOS, INCLUSO CARGA, TRANSPORTE Y DESCARGA A VERTEDERO AUTORIZADO Y CANON DE VERTIDO. MEDIDA LA LONGITUD EJECUTADA.
Bordillo v ial ex istente 1 28,00 28,00
28,00 3,99 111,72
01.02.02 m2 LEVANTADO DE SOLADO CON BALDOSAS HIDRÁULICAS CARGA MECÁNICA
LEVANTADO DE SOLADO CON BALDOSAS HIDRÁULICAS, INCLUSO CARGA MECÁNICA Y P.P. DE TRANSPORTE Y DESCARGA DE MATERIAL SOBRANTE A VERTEDERO AUTORIZADO Y CANON DE VERTIDO. MEDIDA LA SUPERFICIE INICIAL. Acerado Acceso Parcela 1 28,00 1,40 39,20
39,20 5,17 202,66
01.02.03 m2 DEMOLICIÓN DE SOLERA DE HORMIGÓN EN MASA DE 10 CM CARGA MECÁNICA
DEMOLICIÓN DE SOLERA DE HORMIGÓN EN MASA DE 10 CM DE ESPESOR,CÓN MEDIOS MECÁNICOS, INCLUSO CARGA MECÁNICA, TRANSPORTE Y DESCARGA DE MATERIAL SOBRANTE A VERTEDERO AUTORIZADO Y CANON DE VERTIDO. MEDIDA LA SUPERFICIE INICIAL.
Acerado Acceso Parcela 1 28,00 1,40 39,20
39,20 4,69 183,85
SUBCAPÍTULO 01.03 TRABAJOS PREVIOS
01.03.01 m3 EXCAVACIÓN EN VACIADO, DE TIERRAS DE CONSIST. MEDIA
EXCAVACIÓN, EN VACIADO, DE TIERRAS DE CONSISTENCIA MEDIA, REALIZADA CON MEDIOS MECÁNICOS, INCLUSO P.P. DE PERFILADO DE FONDOS Y LATERALES. MEDIDA EN PERFIL NATURAL.
Ex cav ación de la parcela hasta la cota del firme
1 3.179,49 3.179,49
3.179,49 0,96 3.052,31
01.03.02 M3 RETIRADA DE TIERRAS INERTES N.P. A VERTEDERO AUTORIZADO
RETIRADA DE TIERRAS INERTES EN OBRA DE NUEVA PLANTA A VERTEDERO AUTORIZADO, FORMADA POR: SELECCIÓN, CARGA, TRANSPORTE, DESCARGA Y CANON DE VERTIDO. MEDIDO EL VOLUMEN ESPONJADO.
Volumen estimado inicial 1 3.179,49 3.815,39 1.2 3.815,39 9,16 34.948,97
TOTAL SUBCAPÍTULO 01.03 TRABAJOS PREVIOS ...
38.001,28
TOTAL CAPÍTULO 01 DEMOLICIONES Y TRABAJOS PREVIOS ...
40.398,37
CAPÍTULO 02 ACONDICIONAMIENTO DE TERRENOS
SUBCAPÍTULO 02.01 MUROS DE CONTENCIÓN
02.01.01 M3 HORM. DE RELLENO. HNE-15/P/40 EN POZOS V/MANUAL
HORMIGÓN NO ESTRUCTURAL HNE-15/P/40 VERTIDO EN ELEMENTOS DE CIMENTACIÓN, CON ÁRIDO RODADO DE DIÁMETRO MÁXIMO 40 MM., Y CONSISTENCIA PLÁSTICA, ELABORADO EN CENTRAL, TRANSPORTADO Y PUESTO EN OBRA, INCLUSO P.P PICADO Y ALISADO DE LA SUPERFICIE. MEDIDO EL VOLUMEN TEÓRICO EJECUTADO.
TRAMO 1
Muro A 1 46,00 2,30 0,50 52,90
52,90 47,81 2.529,15
02.01.02 M2 CAPA HORM.LIMP.HL-150 10 CM ESP
DE CAPA DE HORMIGÓN DE LIMPIEZA HL-150/P/30 DE 10 CM DE ESPESOR MEDIO EN ELEMENTOS DE CIMENTACIÓN, CON ÁRIDO RODADO DE DIÁMETRO MÁXIMO 30 MM., Y CONSISTENCIA PLÁSTICA, ELABORADO, TRANSPORTADO Y PUESTO EN OBRA, INCLUSO P.P PICADO Y ALISADO DE LA SUPERFICIE. MEDIDA LA SUPERFICIE TEÓRICA EJECUTADA. TRAMO 2 Muro B 1 21,360 2,750 58,740 Muro D 1 5,510 2,300 12,673 TRAMO 3 Muro C 1 28,760 2,850 81,966 Muro D 1 20,020 2,300 46,046 Muro E 1 20,000 1,800 36,000 Muro F 1 20,920 1,300 27,196 262,62 9,85 2.586,81
02.01.03 m3 HORM. ARM. HA-25/P/40/IIA B500S EN ZAPATAS Y ENCEPADOS V/MAN.
HORMIGÓN ARMADO HA-25/P/40/IIA, CONSISTENCIA PLÁSTICA Y TAMAÑO MÁXIMO DEL ÁRIDO 40 MM, EN ZAPATAS Y ENCEPADOS, SUMINISTRADO, INCLUSO P.P. DE ENCOFRADO Y PUESTA EN OBRA, VERTIDO MANUAL, ARMADURA DE ACERO B 500 S SEGÚN PLANOS, INCLUSO FERRALLADO, SEPARADORES, VIBRADO Y CURADO; SEGÚN INSTRUCCIÓN EHE-08 Y CTE DB SE-C. MEDIDO EL VOLUMÉN TEÓRICO EJECUTADO.
La casilla Altura indica canto de la zapata TRAMO 1 Muro A 1 46,00 2,30 0,80 84,64 TRAMO 2 Muro B 1 21,36 2,75 0,60 35,24 Muro D 1 5,51 2,30 0,60 7,60
TRAMO 3 Muro C 1 28,76 2,85 0,60 49,18 Muro D 1 20,02 2,30 0,60 27,63 Muro E 1 20,00 1,80 0,60 21,60 Muro F 1 20,92 1,30 0,60 16,32 242,21 159,36 38.598,59
02.01.04 m3 HORM. ARM. HA-25/B/20/IIA B500S EN MURO CONT. I/ENC. 2C. V/BOMBA
HORMIGÓN ARMADO HA-25/B/20/IIA, CONSISTENCIA BLANDA Y TAMAÑO MÁXIMO DEL ÁRIDO 20 MM, EN MUROS DE CONTENCIÓN, SUMINISTRADO Y PUESTA EN OBRA, VERTIDO CON BOMBA, ARMADURA DE ACERO B 500 SEGÚN PLANOS, INCLUSO P.P. DE ENCOFRADO A DOS CARAS CON CHAPA METÁLICA, DESENCOFRADO, FERRALLADO, SEPARADORES, VIBRADO Y CURADO; SEGÚN INSTRUCCIÓN EHE Y CTE/DB-SE-C. MEDIDO EL VOLUMÉN TEÓRICO EJECUTADO. TRAMO 1 Muro A 1 46,00 0,40 1,30 23,92 TRAMO 2 Muro B 1 21,36 0,35 2,87 21,46 Muro D 1 5,51 0,30 2,62 4,33 TRAMO 3 Muro C 1 28,76 0,35 2,99 30,10 Muro D 1 20,02 0,30 2,62 15,74 Muro E 1 20,00 0,30 2,20 13,20 Muro F 1 20,92 0,30 1,70 10,67 119,42 349,78 41.770,73
02.01.05 m3 HORM. ARM. HA-25/B/20/IIA B500S EN MURO CONT. I/ENC. 1C. V/BOMBA
HORMIGÓN ARMADO HA-25/B/20/IIA, CONSISTENCIA BLANDA Y TAMAÑO MÁXIMO DEL ÁRIDO 20 MM, EN MUROS DE CONTENCIÓN CON ESPESOR DE 0,40 CM, SUMINISTRADO Y PUESTA EN OBRA, VERTIDO CON BOMBA, ARMADURA DE ACERO B 500 S SEGÚN PLANOS, INCLUSO P.P. DE ENCOFRADO A UNA CARA CON CHAPA METÁLICA, DESENCOFRADO, FERRALLADO, SEPARADORES, VIBRADO Y CURADO; SEGÚN INSTRUCCIÓN EHE Y CTE/DB-SE-C. MEDIDO EL VOLUMÉN TEÓRICO EJECUTADO.
Muro A 1 12,00 0,40 1,30 6,24
02.01.06 ml CINTAS PVC JUNTAS DILATACIÓN INTERIOR
ML. JUNTA DE DILATACIÓN INTERIOR DE CLORURO DE VINILO (PVC) 100% VIRGEN, CON UNA FUERZA MAXIMA DE DILATACIÓN > 250 %, COLOR AZUL CON REMACHES DE SUJECCIÓN DE 19 CM DE ANCHO MASTERFLEX 2000 PVC DI-19, COLOCADA SIMÉTRICAMENTE EN EL EJE DE LA LOSA O MURO, P.P. DE SOLAPES Y PIEZAS ESPECIALES PARA CRUCES O ÁNGULOS, INCLUSO POSTERIOR SELLADO DE LA JUNTA CON MASILLA DE POLIURETANO MASTERFLEX 474, PREVIA COLOCACIÓN DE CORDÓN DE FONDO ROUNDEX E IMPRIMACIÓN DE LOS LABIOS DE LA JUNTA CON ELASTOPRIMER 110.MEDIDA LA LONGITUD INSTALADA.
Muros 18 18,000
18,00 24,05 432,90
TOTAL SUBCAPÍTULO 02.01 MUROS DE CONTENCIÓN...
87.481,18
SUBCAPÍTULO 02.02 ADQUISICION TIERRAS Y TRANSPORTE
02.02.01 m3 TIERRAS ADQUIRIDAS EN PRÉSTAMO
TIERRAS ADQUIRIDAS EN PRÉSTAMO (TERRENO SELECCIONADO), COMPRENDIENDO EXCAVACIÓN Y CANON DE ADQUISICIÓN, PERO SIN INCLUIR CARGA A CAMIÓN Y TRANSPORTE DESDE LA CANTERA AL LUGAR DE EMPLEO. MEDIDO EL VOLUMEN EN PERFIL TEORICO EJECUTADO.
Volumen estimado inicial 8340,04 8.340,04
8.340,04 1,07 8.923,84
02.02.02 m3 TRANSPORTE TIERRAS,CARGA M. MECÁNICOS
TRANSPORTE DE TIERRAS, REALIZADO EN CAMIÓN BASCULANTE, INCLUSO CARGA CON MEDIOS MECÁNICOS. MEDIDO EN PERFIL ESPONJADO.
Volumen estimado inicial 8340,04 10.008,05 1.2 10.008,05 3,04 30.424,47
SUBCAPÍTULO 02.03 RELLENOS Y COMPACTACIONES
02.03.01 m2 COMPACTACIÓN CON MEDIOS MECÁNICOS AL 95% PROCTOR
COMPACTACIÓN REALIZADA CON MEDIOS MECÁNICOS AL 95% PROCTOR NORMAL, INCLUSO P.P. DE REGADO Y REFINO DE LA SUPERFICIE FINAL. MEDIDA EN VERDADERA MAGNITUD.
Superficie parcela 4415,96 4.415,96
4.415,96 0,56 2.472,94
02.03.02 m3 RELLENO CON TERRENO SELECCIONADO REALIZADO CON MEDIOS MECÁNICOS
RELLENO CON TERRENO SELECCIONADO (ART 330 DEL PG-3) REALIZADO CON MEDIOS MECÁNICOS, EN TONGADAS DE 20 CM, INCLUSO REFINO DE TALUDES, COMPRENDIENDO: EXTENDIDO, REGADO Y COMPACTADO AL 95% PROCTOR MODIFICADO. MEDIDO EN PERFIL COMPACTADO.
Volumen estimado inicial 8340,04 8.340,04
8.340,04 4,44 37.029,78
TOTAL SUBCAPÍTULO 02.03 RELLENOS Y COMPACTACIONES ...
39.502,72
SUBCAPÍTULO 02.04 EXCAVACION POZOS Y ZANJAS
02.04.01 m3 EXC. ZANJAS, TIERRAS C. MEDIA, M. MECÁNICOS
EXCAVACIÓN, EN ZANJAS, DE TIERRAS DE CONSISTENCIA MEDIA, REALIZADA CON MEDIOS MECÁNICOS, INCLUSO EXTRACCIÓN A LOS BORDES Y PERFILADO DE FONDOS Y LATERALES. MEDIDA EN PERFIL NATURAL.
Zunchos Fachada Oficina 1 44,00 0,40 0,50 8,80 Zunchos Oficina Transv ersales 1 48,00 0,40 0,50 9,60 Zunchos Oficina-Nav e 1 72,56 0,40 0,50 14,51 Zunchos Entrada y Salidas Lineas1 34,80 0,40 0,50 6,96
39,87 4,55 181,41
02.04.02 m3 EXC. POZOS TIERRA C. MEDIA, M. MECÁNICOS
EXCAVACIÓN, EN POZOS, DE TIERRAS DE CONSISTENCIA MEDIA REALIZADA CON MEDIOS MECÁNICOS, INCLUSO EXTRACCIÓN A LOS BORDES Y PERFILADO DE FONDOS Y LATERALES. MEDIDA EN PERFIL NATURAL.
Zapatas tipo 1 10 1,20 1,80 2,50 54,00 Zapatas tipo 2 y 2' 8 1,00 3,20 2,50 64,00 Zapatas tipo 3 2 2,50 3,80 2,50 47,50 Zapatas tipo 4 2 2,00 3,00 2,50 30,00 Foso Escaleras 1 5,82 1,80 2,40 25,14 Foso Veh. Univ .2 L 2 10,00 2,00 1,75 70,00 Galeria 2L 2 13,70 1,20 2,75 90,42
Bancadas 10 2,00 1,50 1,50 45,00
MUROS TRAMO 1
TRAMO 2 Muro B 1 21,36 2,75 1,00 58,74 Muro D 1 5,51 2,30 1,00 12,67 TRAMO 3 Muro C 1 28,76 2,85 1,00 81,97 Muro D 1 20,02 2,30 1,00 46,05 Muro E 1 20,00 1,80 1,00 36,00 Muro F 1 20,92 1,30 1,00 27,20 805,07 6,46 5.200,75
02.04.03 M3 RETIRADA DE TIERRAS INERTES N.P. A VERTEDERO AUTORIZADO
RETIRADA DE TIERRAS INERTES EN OBRA DE NUEVA PLANTA A VERTEDERO AUTORIZADO, FORMADA POR: SELECCIÓN, CARGA, TRANSPORTE, DESCARGA Y CANON DE VERTIDO. MEDIDO EL VOLUMEN ESPONJADO.
Zunchos Fachada Oficina 1 44,00 0,40 0,50 10,56 1.2 Zunchos Oficina Transv ersales 1 48,00 0,40 0,50 11,52 1.2 Zunchos Oficina-Nav e 1 72,56 0,40 0,50 17,41 1.2 Zunchos Entrada y Salidas Lineas1 34,80 0,40 0,50 8,35 1.2 Zapatas tipo 1 10 1,20 1,80 2,50 64,80 1.2 Zapatas tipo 2 y 2' 8 1,00 3,20 2,50 76,80 1.2 Zapatas tipo 3 2 3,80 2,50 2,50 57,00 1.2 Zapatas tipo 4 2 2,40 2,00 2,50 28,80 1.2 Foso Escaleras 1 5,82 1,80 2,40 30,17 1.2 Foso Veh. Univ .2 L 2 10,00 2,00 1,75 84,00 1.2 Galeria 2L 2 13,70 1,20 2,75 108,50 1.2 Bancadas 10 2,00 1,50 1,50 54,00 1.2 MUROS TRAMO 1 Muro A 1 46,00 2,30 1,10 139,66 1.2 TRAMO 2 Muro B 1 21,36 2,75 1,00 70,49 1.2 Muro D 1 5,51 2,30 1,00 15,21 1.2 TRAMO 3 Muro C 1 28,76 2,85 1,00 98,36 1.2 Muro D 1 20,02 2,30 1,00 55,26 1.2 Muro E 1 20,00 1,80 1,00 43,20 1.2 Muro F 1 20,92 1,30 1,00 32,64 1.2 1.006,73 9,16 9.221,65
TOTAL SUBCAPÍTULO 02.04 EXCAVACION POZOS Y ZANJAS...
14.603,81
TOTAL CAPÍTULO 02 ACONDICIONAMIENTO DE TERRENOS ...
180.936,02
CAPÍTULO 03 CANALIZACIONES
SUBCAPÍTULO 03.01 CANALIZ. EVAC./ ALCANTARILLADO
03.01.01 u ACOMETIDA A LA RED GENERAL DE ALCANTARILLADO
ACOMETIDA A LA RED GENERAL DE ALCANTARILLADO, CONSTRUIDA SEGÚN ORDENANZA MUNICIPAL. MEDIDA LA UNIDAD TERMINADA Y PROBADA.
Acometida 1 1,00
1,00 1.502,86 1.502,86
03.01.02 m CANALIZACIÓN DE PVC CON TUBERÍA REFORZADA DE 110 MM
CANALIZACIÓN DE PVC CON TUBERÍA REFORZADA DE 110 MM DE DIÁMETRO COLOCADO EN DADO DE HORMIGÓN EN MASA HNE-15/P/40, HASTA CUBRIR EL TUBO. INCLUSO P.P. DE PIEZAS ESPECIALES Y ADHESIVOS. MEDIDO ENTRE EJES DE ARQUETAS.
NAVE INSPECCION
Fosos / sumideros grifos nav e 1 56,00 56,00 EDIF. OFICINAS
Compresor 1 10,00 10,00
Aseos y Vestuarios 1 10,00 10,00
76,00 14,84 1.127,84
03.01.03 u ARQUETA PASO POLIPROP DE 51X51 CM 0,70 M PROF. EXC. EN TIERRAS
SUMINISTRO Y MONTAJE DE ARQUETA DE PASO ENTERRADA, DE DIMENSIONES INTERIORES 51X51X70 CM, PREFABRICADA DE POLIPROPILENO, SOBRE SOLERA DE HORMIGÓN EN MASA HM-20/B/20/I DE 15 CM DE ESPESOR Y TAPA PREFABRICADA DE PVC PARA USO TRANSITABLE, CON CIERRE HERMÉTICO AL PASO DE OLORES MEFÍTICOS. INCLUSO EXCAVACIÓN EN TIERRAS, RELLENO, TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO Y CANON DE VERTIDO. INCLUSO CONEXIONES DE CONDUCCIONES Y REMATES. TOTALMENTE MONTADA, CONEXIONADA Y PROBADA MEDIANTE LAS CORRESPONDIENTES PRUEBAS DE SERVICIO (INCLUIDAS EN ESTE PRECIO). MEDIDA LA UNIDAD TERMINADA.
EDIF. OFICINAS
Ev ac. fecales Aseos 3 3,00
EXTERIORES
Ev ac. fecales Aseos 1 1,00
Ev ac. fecales Vestuarios 1 1,00
Entrada Nav e 1 1,00
Salida Nav e 1 1,00
03.01.04 u ARQUETA PIE BAJANTE POLIPROP 51X51 CM 0,70 M PROF. EXC. TIERRAS
SUMINISTRO Y MONTAJE DE ARQUETA A PIE DE BAJANTE ENTERRADA, DE DIMENSIONES INTERIORES 51X51X70 CM, PREFABRICADA DE POLIPROPILENO, SOBRE SOLERA DE HORMIGÓN EN MASA HM-20/B/20/I DE 15 CM DE ESPESOR Y TAPA PREFABRICADA DE PVC PARA USO TRANSITABLE, CON CIERRE HERMÉTICO AL PASO DE OLORES MEFÍTICOS. INCLUSO EXCAVACIÓN EN TIERRAS, RELLENO, TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO Y CANON DE VERTIDO. INCLUSO CONEXIONES DE CONDUCCIONES Y REMATES. TOTALMENTE MONTADA, CONEXIONADA Y PROBADA MEDIANTE LAS CORRESPONDIENTES PRUEBAS DE SERVICIO (INCLUIDAS EN ESTE PRECIO). MEDIDA LA UNIDAD TERMINADA.
EXTERIORES
Recog. Pluv iales nav e 4 4,00
Recog. Pluv iales Oficina 2 2,00
6,00 227,69 1.366,14
03.01.05 u ARQUETA SIFÓNICA POLIPROP 63X63 CM Y 1 M DE PROF.
SUMINISTRO Y MONTAJE DE ARQUETA SIFÓNICA ENTERRADA, DE DIMENSIONES INTERIORES 63X63X100 CM, PREFABRICADA DE POLIPROPILENO, SOBRE SOLERA DE HORMIGÓN EN MASA HM-20/B/20/I DE 15 CM DE ESPESOR, CON PLACA PARA SIFONAR DE POLIPROPILENO Y TAPA PREFABRICADA DE PVC PARA USO PEATONAL, CON CIERRE HERMÉTICO AL PASO DE OLORES MEFÍTICOS. INCLUSO EXCAVACIÓN EN TIERRAS, RELLENO, TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO Y CANON DE VERTIDO. INCLUSO CONEXIONES DE CONDUCCIONES Y REMATES. TOTALMENTE MONTADA, CONEXIONADA Y PROBADA MEDIANTE LAS CORRESPONDIENTES PRUEBAS DE SERVICIO (INCLUIDAS EN ESTE PRECIO). MEDIDA LA UNIDAD EJECUTADA.
EXTERIORES
Ev ac. fecales Aseos 1 1,00
Ev ac. fecales Vestuarios 1 1,00
03.01.06 u SEPARADOR DE GRASAS Y FANGOS 1X1 M Y PROF. 1,50 M
SEPARADOR DE GRASAS Y FANGOS DE 1X1 M Y 1,50 M DE PROFUNDIDAD MÍNIMA, FORMADO POR SOLERA DE HORMIGÓN HM-20 DE 20 CM DE ESPESOR, FÁBRICA DE LADRILLO PERFORADO POR TABLA DE 1 PIE, ENFOSCADA Y BRUÑIDA POR EL INTERIOR, INCLUSO SELLADO DE UNIÓN A ARQUETA DE TUBERIAS DE ENTRADA Y DE SALIDA, CODOS DE ENTRADA Y SALIDA MATALICA, Y TAPA DE ACERO CONFORMADO CON CERCO DE PERFIL LAMINADO L 50.5 Y SUMIDERO METÁLICO, INCLUSO EXCAVACIÓN EN TIERRAS, RELLENO Y TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO; CONSTRUIDO SEGÚN CTE DB HS-5 Y ORDENANZA MUNICIPAL. MEDIDA LA UNIDAD TERMINADA.
NAVE INSPECCION
Fosos L1-L2 1 1,00
1,00 477,10 477,10
03.01.07 u ARQUETA DE BOMBEO DE 63X63 CM Y PROFUNDIDAD 1,20 M
ARQUETA DE BOMBEO DE 63X63 CM, FORMADA POR SOLERA DE HORMIGÓN HM-20 DE15 CM DE ESPESOR, FÁBRICA DE LADRILLO PERFORADO POR TABLA DE 1/2 PIE, ENFOSCADA Y BRUÑIDA POR EL INTERIOR, BANCADA FORMADA POR DADO DE HORMIGÓN, INCLUSO SELLADO DE UNIÓN A ARQUETA DE TUBERIAS DE ENTRADA Y DE SALIDA TAPA METÁLICA CON CERCO DE PERFIL LAMINADO Y L 50.5, CONEXIÓN DE TUBOS DE ALCANTARILLADO, INCLUSO EXCAVACIÓN EN TIERRAS, RELLENO Y TRANSPORTE DE TIERRAS, SOBRANTES A VERTEDERO; CONSTRUIDO SEGÚN CTE DB HS-5 Y ORDENANZA MUNICIPAL. MEDIDA LA UNIDAD TERMINADA.
NAVE INSPECCION
Fosos L1-L2 1 1,00
03.01.08 u POZO DE REGISTRO PREFABRICADO, DIÁM.1 M PROF. 2,5 M
POZO DE REGISTRO PREFABRICADO CON CUERPO DEL POZO EN PVC DOBLE PARED COLOR TEJA SN8 CON LOS PATES INSTALADOS, EL CONO REDUCTOR A 600 MM EN PEAD DE ALTA RIGIDEZ, Y LA BASE DE REGISTRO TAMBIÉN EN PEAD, EQUIPADA CON SU JUNTA Y CON EL CLIP ELASTOMÉRICO DE UNIÓN AL COLECTOR. COMPUESTO DE POZO SIN BASE + LA BASE + JUNTA DE ESTANQUEIDAD + CLIP ELASTOMÉRICO PARA UNIÓN COLECTOR DN1000 . LA BASE TIENE UN DIÁMETRO DE REGISTRO DE 500 MM. LA ALTURA NOMINAL INCLUYE EL DIÁMETRO DEL COLECTOR. EN TODOS LOS CASOS LOS POZOS ALCANZAN UNA ALTURA REAL HASTA 20 CM SUPERIOR A LA NOMINAL. TOTALMENTE MONTADO, CONEXIONADO Y PROBADO MEDIANTE LAS CORRESPONDIENTES PRUEBAS DE SERVICIO (INCLUIDAS EN ESTE PRECIO),INCLUSO EXCAVACIÓN EN TIERRAS, RELLENO, TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO Y CANON DE VERTIDO.. MEDIDA LA UNIDAD TERMINADA.
EXTERIORES
Pluv iales parcela 7 7,00
7,00 1.135,78 7.950,46
03.01.09 u SUMIDERO (IMBORNAL) DE 51X34 CM Y 60 CM DE PROF.
SUMIDERO (IMBORNAL) DE 51X34 CM Y 60 CM DE PROFUNDIDAD, CONSTRUIDO CON SOLERA DE HORMIGÓN HM-20 DE 15 CM DE ESPESOR, FÁBRICA DE LADRILLO PERFORADO DE 1/2 PIE, ENFOSCADO Y BRUÑIDO POR EL INTERIOR, FORMACIÓN DE SIFON, REJILLA DE HIERRO FUNDIDO Y CERCO DE L 50.5 MM, INCLUSO EXCAVACIÓN, RELLENO Y TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO; CONSTRUIDO SEGÚN ORDENANZA MUNICIPAL. TOTALMENTE MONTADO, CONEXIONADO Y PROBADO MEDIANTE LAS CORRESPONDIENTES PRUEBAS DE SERVICIO (INCLUIDAS EN ESTE PRECIO). MEDIDA LA UNIDAD EJECUTADA.
EXTERIORES
Recog. pluv . Parcela 10 10,00
10,00 179,13 1.791,30
03.01.10 m ARQUETA SUMIDERO DE 20 CM DE ANCHO Y 25 CM DE PROF.
ARQUETA SUMIDERO DE 20 CM DE ANCHO Y 25 CM DE PROFUNDIDAD, FORMADA POR: SOLERA DE HORMIGÓN HM-20 DE 15 CM DE ESPESOR CON FORMACIÓN DE PENDIENTES, FÁBRICA DE LADRILLO PERFORADO DE 1/2 PIE DE ESPESOR, ENFOSCADA Y BRUÑIDA POR EL INTERIOR CERCO DE PERFIL LAMINADO Y REJILLA PLANA DESMONTABLE DE HIERRO FUNDIDO PARA TRÁNSITO DE VEHÍCULOS PESADO D-400, INCLUSO EXCAVACIÓN, RELLENO Y TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO; CONSTRUIDA SEGÚN ORDENANZA MUNICIPAL. MEDIDA LA LONGITUD LIBRE POR EL INTERIOR.
EXTERIORES
Sumideros Nav e - Entrada 2 4,00 8,00 Sumideros Nav e - Salida 2 4,00 8,00
16,00 79,72 1.275,52
03.01.11 u SUMIDERO SIFÓNICO PVC SALIDA DE DIÁM. 110 MM
SUMIDERO SIFÓNICO DE PVC CON SALIDA DE 110 MM DE DIÁMETRO, CON REJILLA PLANA DE PVC, INCLUSO FORMACIÓN DE PENDIENTES Y PEQUEÑO MATERIAL DE RECIBIDO Y COLOCACIÓN; CONSTRUIDO SEGÚN CTE DB HS-5. MEDIDA LA UNIDAD TERMINADA.
NAVE INSPECCION
Sumideros Grifos nav e 2 2,00
Sumidero Compresor 1 1,00
EDIF. OFICINAS
Entreplanta - Zona descubierta 2 2,00
5,00 43,72 218,60
03.01.12 u INSTAL.SANEA. ASEO COMPLETO (LAVABO + INODORO)
UD. INSTALACIÓN DE SANEAMIENTO PARA UN ASEO DOTADO DE LAVABO E INODORO, REALIZADA CON TUBERÍAS DE PVC (PRESIÓN 4 KG/CM2). INCLUSO P.P. DE TUBOS, CODOS, TES, BOTES SIFONICOS, ETC.. Y LAS AYUDAS DE ALBAÑILERÍA NECESARIAS. TOTALMENTE TERMINADA SEGÚN CTE/ DB-HS 5 EVACUACIÓN DE AGUA SIN INCLUIR LOS APARATOS SANITARIOS NI GRIFERÍA.
Aseo público femenino 1 1,00
1,00 59,00 59,00
03.01.13 u INSTAL. SANEA.ASEO COMPLETO (LAVABO+URINARIOS+INODORO)
INSTALACIÓN DE SANEAMIENTO PARA UN ASEO DOTADO DE LAVABO, TRES URINARIOS E INODORO, REALIZADA CON TUBERÍAS DE PVC (PRESIÓN 4 KG/CM2). INCLUSO P.P. DE TUBOS, CODOS, TES, BOTES SIFONICOS, ETC.. Y LAS AYUDAS DE ALBAÑILERÍA NECESARIAS. TOTALMENTE TERMINADA SEGÚN CTE/ DB-HS 5 EVACUACIÓN DE AGUA SIN INCLUIR LOS APARATOS SANITARIOS NI GRIFERÍA.
Aseo masculino 1 1,00
03.01.14 u INSTAL.SANEA. VESTUARIO FEMENINO COMPLETO
INSTALACIÓN DE SANEAMIENTO PARA UN ASEO DOTADO DE DOS LAVABOS, PILETA, INODORO Y DUCHA, REALIZADA CON TUBERÍAS DE PVC (PRESIÓN 4 KG/CM2). INCLUSO P.P. DE TUBOS, CODOS, TES, BOTES SIFONICOS, ETC.. Y LAS AYUDAS DE ALBAÑILERÍA NECESARIAS. TOTALMENTE TERMINADA SEGÚN CTE/ DB-HS 5 EVACUACIÓN DE AGUA SIN INCLUIR LOS APARATOS SANITARIOS NI GRIFERÍA.
Vestuario Femenino 1 1,00
1,00 56,96 56,96
03.01.15 u INSTAL. SANEA. VESTUARIO MASCULINO COMPLETO
UD. INSTALACIÓN DE SANEAMIENTO PARA UN ASEO DOTADO DE DOS LAVABOS , UN INODORO, DOS DUCHAS, Y DOS URINARIOS, REALIZADA CON TUBERÍAS DE PVC (PRESIÓN 4 KG/CM2). INCLUSO P.P. DE TUBOS, CODOS, TES, BOTES SIFONICOS, ETC.. Y LAS AYUDAS DE ALBAÑILERÍA NECESARIAS. TOTALMENTE TERMINADA SEGÚN CTE/ DB-HS 5 EVACUACIÓN DE AGUA SIN INCLUIR LOS APARATOS SANITARIOS NI GRIFERÍA.
Vestuario Masculino 1 1,00
1,00 102,44 102,44
03.01.16 u ARQUETA DE PASO DE 51X51 CM 0,70 M PROF. EXC. EN TIERRAS
ARQUETA DE PASO DE 51X51 CM Y 0,70 M DE PROFUNDIDAD MEDIA, FORMADA POR SOLERA DE HORMIGÓN HM-20 DE 15 CM DE ESPESOR CON FORMACIÓN DE PENDIENTES, FÁBRICA DE LADRILLO PERFORADO POR TABLA DE 1/2 PIE, ENFOSCADA Y BRUÑIDA POR EL INTERIOR, TAPA DE FUNDICIÓN, CON CERCO DE PERFIL LAMINADO L 50.5 Y CONEXIÓN DE TUBOS DE ENTRADA Y SALIDA, INCLUSO EXCAVACIÓN EN TIERRAS, RELLENO Y TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO; CONSTRUIDO SEGÚN CTE DB HS-5. MEDIDA LA UNIDAD TERMINADA.
1 1,00
1,00 124,37 124,37
03.01.17 ML COLEC.ENTERRADO PVC DIÁM110
COLECTOR ENTERRADO DE PVC-C CORRUGADO CON TUBERÍA REFORZADA SN8 O EQUIVALENTE, DE 110 MM DE DIÁMETRO INTERIOR, COLOCADO SOBRE CAMA NIVELADA DE ARENA DE RIO COMPACTADA, DE 10 CM DE ESPESOR Y RELLENO DE MATERIAL GRANULAR COMPACTADO AL 95 % HASTA 30 CM POR EL ENCIMA DEL TUBO U HORMIGONADO, SEGÚN PLANOS, EL RESTO RELLENO SEGÚN PAQUETE DE FIRME. INCLUSO P.P DE APERTURA DE ZANJAS, EXCAVACIÓN, RELLENO Y TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO; CONSTRUIDO SEGÚN LAS CONDICIONES DEL PLIEGO DEL MOPU, NTE/ISS-45 Y ORDENANZA MUNICIPAL. MEDIDO ENTRE EJES DE ARQUETA.
EXTERIORES
Imbornales Rec. Parcela 1 39,00 39,00 Fecales Aseos y Vest. 1 36,00 36,00
Entrada/Salida nav e a pozos 1 90,00 90,00 Pluv iales Oficinas a pozo 1 25,00 25,00 Colector horizontal parcela 1 25,00 25,00
215,00 25,36 5.452,40
03.01.18 ML COLEC.ENTERRADO PVC DIAM160
COLECTOR ENTERRADO DE PVC-C CORRUGADO CON TUBERÍA REFORZADA SN8 O EQUIVALENTE, DE 160 MM DE DIÁMETRO INTERIOR, COLOCADO SOBRE CAMA NIVELADA DE ARENA DE RIO COMPACTADA, DE 10 CM DE ESPESOR Y RELLENO DE MATERIAL GRANULAR COMPACTADO AL 95 % HASTA 30 CM POR EL ENCIMA DEL TUBO U HORMIGONADO, SEGÚN PLANOS, EL RESTO RELLENO SEGÚN PAQUETE DE FIRME. INCLUSO P.P DE APERTURA DE ZANJAS, EXCAVACIÓN, RELLENO Y TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO; CONSTRUIDO SEGÚN LAS CONDICIONES DEL PLIEGO DEL MOPU, NTE/ISS-45 Y ORDENANZA MUNICIPAL. MEDIDO ENTRE EJES DE ARQUETA.
EXTERIORES
Colector Horiz. Parcela 1 80,00 80,00
80,00 28,76 2.300,80
03.01.19 ML COLEC.ENTERRADO PVC DIÁM200
COLECTOR ENTERRADO DE PVC-C CORRUGADO CON TUBERÍA REFORZADA SN8 O EQUIVALENTE, DE 200 MM DE DIÁMETRO INTERIOR, COLOCADO SOBRE CAMA NIVELADA DE ARENA DE RIO COMPACTADA, DE 10 CM DE ESPESOR Y RELLENO DE MATERIAL GRANULAR COMPACTADO AL 95 % HASTA 30 CM POR EL ENCIMA DEL TUBO U HORMIGONADO, SEGÚN PLANOS, EL RESTO RELLENO SEGÚN PAQUETE DE FIRME. INCLUSO P.P DE APERTURA DE ZANJAS, EXCAVACIÓN, RELLENO Y TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO; CONSTRUIDO SEGÚN LAS CONDICIONES DEL PLIEGO DEL MOPU, NTE/ISS-45 Y ORDENANZA MUNICIPAL. MEDIDO ENTRE EJES DE ARQUETA.
EXTERIORES
Colector horizontal parcela 1 40,00 40,00
40,00 32,15 1.286,00
03.01.20 ML COLEC.ENTERRADO PVC DIAM315
COLECTOR ENTERRADO DE PVC-C CORRUGADO CON TUBERÍA REFORZADA SN8 O EQUIVALENTE, DE 315 MM DE DIÁMETRO INTERIOR, COLOCADO SOBRE CAMA NIVELADA DE ARENA DE RIO COMPACTADA, DE 10 CM DE ESPESOR Y RELLENO DE MATERIAL GRANULAR COMPACTADO AL 95 % HASTA 30 CM POR EL ENCIMA DEL TUBO U HORMIGONADO, SEGÚN PLANOS, EL RESTO RELLENO SEGÚN PAQUETE DE FIRME. INCLUSO P.P DE APERTURA DE ZANJAS, EXCAVACIÓN, RELLENO Y TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO; CONSTRUIDO SEGÚN LAS CONDICIONES DEL PLIEGO DEL MOPU, NTE/ISS-45 Y ORDENANZA MUNICIPAL. MEDIDO ENTRE EJES DE ARQUETA.
EXTERIORES
Colector Horiz. Parcela 1 15,00 15,00
TOTAL SUBCAPÍTULO 03.01 CANALIZ. EVAC./ ALCANTARILLADO...
28.110,51
SUBCAPÍTULO 03.02 CANALIZ. ELECTRICAS
03.02.01 Ml CANAL. T/ 50 MM DOBLE CAPA RECUB. HM-20
CANALIZACIÓN CON TUBO CURVABLE CORRUGADO DE POLIETILENO DE 50 MM DE DIÁMETRO NOMINAL, DE DOBLE CAPA, , LISA LA INTERIOR Y CORRUGADA LA EXTERIOR, , RESISTENCIA AL IMPACTO DE 28 J, RESISTENCIA A COMPRESIÓN DE 450 N, INSTALADO DIRECTAMENTE SOBRE SUB-BASE DE SOLERA CON RECUBRIMIENTO DE TORTA DE HORMIGÓN 20X20 CM HM-20/P/20/I, INCLUSO SUMINISTRO, MONTAJE, PIEZAS DE CONEXIÓN Y LAS AYUDAS DE ALBAÑILERÍA. CONSTRUIDO SEGÚN RBT. MEDIDA LA LONGITUD EJECUTADA.
NAVE INSPECCION
Conex iones v arias 1 10,00 10,00
10,00 6,07 60,70
03.02.02 Ml CANAL. T/ 75 MM DOBLE CAPA RECUB. HM-20
CANALIZACIÓN CON TUBO CURVABLE CORRUGADO DE POLIETILENO DE 75 MM DE DIÁMETRO NOMINAL, DE DOBLE CAPA, , LISA LA INTERIOR Y CORRUGADA LA EXTERIOR, , RESISTENCIA AL IMPACTO DE 28 J, RESISTENCIA A COMPRESIÓN DE 450 N, INSTALADO DIRECTAMENTE SOBRE SUB-BASE DE SOLERA CON RECUBRIMIENTO DE TORTA DE HORMIGÓN 20X20 CM HM-20/P/20/I, INCLUSO SUMINISTRO, MONTAJE, PIEZAS DE CONEXIÓN Y LAS AYUDAS DE ALBAÑILERÍA. CONSTRUIDO SEGÚN RBT. MEDIDA LA LONGITUD EJECUTADA.
NAVE INSPECCION
Canalización informatica 1 165,00 165,00
165,00 6,41 1.057,65
03.02.03 Ml CANAL. T/110 MM DOBLE CAPA RECUB. HM-20
CANALIZACIÓN CON TUBO CURVABLE CORRUGADO DE POLIETILENO DE 110 MM DE DIÁMETRO NOMINAL, DE DOBLE CAPA, , LISA LA INTERIOR Y CORRUGADA LA EXTERIOR, , RESISTENCIA AL IMPACTO DE 28 J, RESISTENCIA A COMPRESIÓN DE 450 N, INSTALADO DIRECTAMENTE SOBRE SUB-BASE DE SOLERA CON RECUBRIMIENTO DE TORTA DE HORMIGÓN 20X20 CM HM-20/P/20/I, INCLUSO P.P DE APERTURA DE ZANJAS DE 1,3 M. PROF. Y0,7 M DE ANCH., EXCAVACIÓN, RELLENO Y TRANSPORTE DE TIERRAS SOBRANTES A VERTEDEROIN. INCLUSO SUMINISTRO, MONTAJE, PIEZAS DE CONEXIÓN Y LAS AYUDAS DE ALBAÑILERÍA CONSTRUIDO SEGÚN RBT. MEDIDA LA LONGITUD EJECUTADA.
NAVE INSPECCION
Canalización Elect. 3T 3 165,00 495,00 Canalización Elect. 1T 1 48,00 48,00 EXTERIORES
Alumbrado ex terior aparc. cubiertos2 48,00 96,00 Alimentación motor puerta parcela1 60,00 60,00 Alumbrado ex terior fachada oficinas2 84,00 168,00 Alumbrado ex terior entrada nav e 2 79,00 158,00
Alumbrado ex terior proy ectores suelo1 23,00 23,00
1.048,00 6,99 7.325,52
03.02.04 Ml CANAL. T/160 MM DOBLE CAPA RECUB. HM-20
CANALIZACIÓN CON TUBO CURVABLE CORRUGADO DE POLIETILENO DE 160 MM DE DIÁMETRO NOMINAL, DE DOBLE CAPA, LISA LA INTERIOR Y CORRUGADA LA EXTERIOR, , RESISTENCIA AL IMPACTO DE 28 J, RESISTENCIA A COMPRESIÓN DE 450 N, INSTALADO EN DADO DE HORMIGÓN 20X20 CM HM-20/P/20/I,. INCLUSO P.P DE APERTURA DE ZANJAS DE 1,3 M. PROF. Y0,7 M DE ANCH., EXCAVACIÓN, RELLENO Y TRANSPORTE DE TIERRAS SOBRANTES A VERTEDERO;CONSTRUIDO SEGÚN RBT. MEDIDA LA LONGITUD EJECUTADA.
EXTERIORES
Acometida Eléctrica 1 60,00 60,00
60,00 7,47 448,20
03.02.05 Ud ARQ. REGISTRO 40X40 CM C/M C/T FUNDICION
ARQUETA DE REGISTRO DE 40X40 CM. Y 50 CM. DE PROFUNDIDAD, FORMADA POR SOLERA DE HORMIGÓN HM-20/P/20/I Y 10 CM. DE ESPESOR Y PAREDES DE FABRICA DE LADRILLO PERFORADO DE 1 PIE CON MORTERO M-4 (1:6) Y ENFOSCADO INTERIOR, INCLUSO EMBOCADURA DE CANALIZACIONES, MARCO Y TAPA CUADRADA DE FUNDICIÓN DÚCTIL, PARA ARQUETA DE SERVICIOS, APOYADA, PASO LIBRE DE 400X400 MM Y CLASE B125 SEGÚN NORMA UNE-EN 124, COLOCADA CON MORTERO. MEDIDA LA UNIDAD EJECUTADA.
NAVE INSPECCION
Nav e de Inspección 12 12,00
Alumbrado público 7 7,00
Acometidas agua 2 2,00
Alimentacion puerta parcela 2 2,00
23,00 85,37 1.963,51
03.02.06 Ud ARQ. REGISTRO 1000X400 CM. CONSOLA C/TAPA
ARQUETA DE REGISTRO DE 100X40 CM. Y 50 CM. DE PROFUNDIDAD, FORMADA POR SOLERA DE HORMIGÓN HM-20/P/20/I Y 10 CM. DE ESPESOR Y PAREDES DE FABRICA DE LADRILLO PERFORADO DE 1 PIE CON MORTERO M-4 (1:6) Y ENFOSCADO INTERIOR, INCLUSO EMBOCADURA DE CANALIZACIONES, MARCO Y TAPA CUADRADA DE FUNDICIÓN DÚCTIL, PARA ARQUETA DE SERVICIOS, APOYADA, PASO LIBRE DE 400X400 MM Y CLASE B125 SEGÚN NORMA UNE-EN 124, COLOCADA CON MORTERO. MEDIDA LA UNIDAD EJECUTADA.
NAVE INSPECCION
Maquinaria 8 8,00
03.02.07 u ARQUETA DE CONEXIÓN DE PUESTA A TIERRA DE 38X50X25 CM
ARQUETA DE CONEXIÓN DE PUESTA A TIERRA DE 38X50X25CM FORMADA POR FÁBRICA DE LADRILLO MACIZO DE MEDIO PIE DE ESPESOR, SOLERA DE HORMIGÓN HM-20 Y TAPA DE FUNDICIÓN CON CERCO DE PERFIL LAMINADO L 60.6, TUBO DE FIBROCEMENTO DE 60 MM DE DIÁMETRO INTERIOR, INCLUSO EXCAVACIÓN, RELLENO, TRANSPORTE DE LAS TIERRAS SOBRANTES A VERTEDERO Y CONEXIONES; CONSTRUIDA SEGÚN REBT. MEDIDA LA UNIDAD TERMINADA. PAT eléctrica
--En arquetas PAT 1 1,00
PAT estructura
--En arquetas PAT 2 2,00
3,00 111,14 333,42
03.02.08 u ARQUETA DE REGISTRO 60X60 CM C/T FUNDICION
ARQUETA DE REGISTRO ELECTRICA DE 60X60 CM Y 80 CM DE PROFUNDIDAD, FORMADA POR: SOLERA DE HORMIGÓN HM-20 Y 15 CM DE ESPESOR, DESAGÜE CENTRAL Y FORMACIÓN DE PENDIENTE, FÁBRICA DE LADRILLO PERFORADO DE 1 PIE CON MORTERO M5 (1:6) Y ENFOSCADO INTERIOR, INCLUSO CERCO Y TAPA DE HIERRO FUNDIDO MODELO OFICIAL, EMBOCADURA DE CANALIZACIONES, EXCAVACIÓN Y TRANSPORTE DE TIERRAS; CONSTRUIDA SEGÚN CIA. SUMINISTRADORA Y REBT. MEDIDA LA UNIDAD EJECUTADA.
NAVE INSPECCION
Acometidas CE 3 3,00
EXTERIORES
Acometida electrica 2 2,00
5,00 161,47 807,35
SUBCAPÍTULO 03.03 CANALIZ. TELECOMUNICACIONES
03.03.01 m CANALIZACIÓN TELEFÓNICA, 6 CONDUCTOS DE T. DE PVC DE 63 MM
PRISMA TELEFONICO REALIZADA CON SEIS CONDUCTOS DE TUBERÍA LIGERA DE PVC DE 63 MM DE DIÁMETRO, INCLUSO GUÍAS DE ALAMBRE GALVANIZADO, SOLERA Y ENVOLTURA DE HORMIGÓN HM-20, CON UN ESPESOR TOTAL DE 19 CM CONSTRUIDA SEGÚN NORMAS DE LA COMPAÑÍA SUMINISTRADORA. MEDIDA LA LONGITUD EJECUTADA.
EXTERIORES
Acometida telefonica 1 50,00 50,00
50,00 25,82 1.291,00
03.03.02 u ARQUETA DE REGISTRO NORMALIZADA TIPO M
ARQUETA DE REGISTRO NORMALIZADA TIPO M, FORMADA POR EXCAVACIÓN DE TIERRAS, CARGA Y TRANSPORTE, COMPACTACIÓN DEL FONDO AL 95% PROCTOR NORMAL SOLERA Y PAREDES DE HORMIGÓN HA-25 CON ARMADURA B 500 S, ENCOFRADO Y DESENCOFRADO, ENFOSCADO INTERIOR CON MORTERO M2,5 (1:8), INCLUSO FORMACIÓN DE PENDIENTE SOBRE SOLERA, DESAGÜE Y EMBOCADURAS DE TUBERÍAS, CERCO METÁLICO Y TAPA DE HORMIGÓN CON CERCO CONTINUO METÁLICO; CONSTRUIDO SEGÚN NORMAS DE LA COMPAÑÍA SUMINISTRADORA. MEDIDA LA UNIDAD EJECUTADA.
EXTERIORES
Acometida telefonica 2 2,00
2,00 84,87 169,74
TOTAL SUBCAPÍTULO 03.03 CANALIZ. TELECOMUNICACIONES ...
1.460,74
TOTAL CAPÍTULO 03 CANALIZACIONES ...
42.754,40
CAPÍTULO 04 CIMENTACIÓNES Y SOLERA
SUBCAPÍTULO 04.01 SUB-BASES
04.01.01 M3 HORM. DE RELLENO. HNE-15/P/40 EN POZOS V/MANUAL
HORMIGÓN NO ESTRUCTURAL HNE-15/P/40 VERTIDO EN ELEMENTOS DE CIMENTACIÓN, CON ÁRIDO RODADO DE DIÁMETRO MÁXIMO 40 MM., Y CONSISTENCIA PLÁSTICA, ELABORADO EN CENTRAL, TRANSPORTADO Y PUESTO EN OBRA, INCLUSO P.P PICADO Y ALISADO DE LA SUPERFICIE. MEDIDO EL VOLUMEN TEÓRICO EJECUTADO.
Zapatas tipo 1 10 1,80 1,20 1,70 36,72 Zapatas tipo 2 y 2' 8 3,20 1,00 1,70 43,52 Zapatas tipo 3 2 3,80 3,00 2,50 57,00 Zapatas tipo 4 2 2,40 2,40 1,70 19,58 Relleno laterales foso 4 7,50 0,50 0,50 7,50 2 7,60 0,50 0,50 3,80 2 1,60 0,50 0,50 0,80 2 3,90 0,50 0,50 1,95
170,87 47,81 8.169,29
04.01.02 M2 CAPA HORM.LIMP.HL-150 10 CM ESP
DE CAPA DE HORMIGÓN DE LIMPIEZA HL-150/P/30 DE 10 CM DE ESPESOR MEDIO EN ELEMENTOS DE CIMENTACIÓN, CON ÁRIDO RODADO DE DIÁMETRO MÁXIMO 30 MM., Y CONSISTENCIA PLÁSTICA, ELABORADO, TRANSPORTADO Y PUESTO EN OBRA, INCLUSO P.P PICADO Y ALISADO DE LA SUPERFICIE. MEDIDA LA SUPERFICIE TEÓRICA EJECUTADA.
Zunchos Fachada Oficina 1 44,000 0,400 17,600 Zunchos Oficina Transv ersales 1 48,000 0,400 19,200 Zunchos Oficina-Nav e 1 72,560 0,400 29,024 Zunchos Entrada y Salidas Lineas1 32,000 0,400 12,800 Bancadas
Alineador univ ersal 1 1,710 1,460 2,497 Alineador ligeros 1 1,530 1,150 1,760 Frenometro univ ersal 1 4,000 1,420 5,680 Frenometro ligeros 1 2,840 1,200 3,408 Frenometro+v eloc motos 1 1,940 1,440 2,794
Bascula 1 3,860 2,240 8,646
Base proteccion lamina fosos
Zona inspeccion 2 2,600 8,000 41,600
Galeria 1 2,600 6,900 17,940
Escalera 1 2,850 7,200 20,520
Base apoy o pieza foso
Zona inspeccion 2 1,600 8,000 25,600
Escalera 1 1,850 7,200 13,320
233,43 9,85 2.299,29
04.01.03 m3 SUB-BASE DE ZAHORRA ARTIFICIAL
SUBBASE DE ZAHORRA ARTIFICIAL, REALIZADA CON MEDIOS MECÁNICOS, INCLUSO COMPACTADO Y REFINO DE BASE,RELLENO EN TONGADAS DE 20 CM COMPRENDIDO EXTENDIDO, REGADO Y COMPACTADO AL 98% PROCTOR MODIFICADO. MEDIDO EL VOLUMEN TEÓRICO EJECUTADO.
Nav e de Inspección 1 42,00 13,75 0,40 231,00 Edificio oficinas 1 52,00 6,20 0,40 128,96
Pasillo 1 42,00 1,80 0,40 30,24
E/S 1 6,00 2,30 0,40 5,52
395,72 11,51 4.554,74
04.01.04 m2 LAMINA DE POLIETILENO SOBRE SUB-BASES DE CIMENTACIÓN
LAMINA DE POLIETILENO COLOCADA SOBRE SUB-BASES DE ELEMENTOS DE CIMENTACIÓN, INCLUSO P.P. DE SOLAPES. MEDIDA LA SUPERFICIE TERMINADA. Nav e Inspección 1 42,00 13,75 577,50 Edificio oficinas 1 52,00 6,20 322,40
Pasillo 1 42,00 1,80 75,60
E/S 1 6,00 2,30 13,80
989,30 1,15 1.137,70
SUBCAPÍTULO 04.02 ZAPATAS Y VIGAS ATADO
04.02.01 m3 HORM. ARM. HA-25/P/40/IIA B500S EN ZAPATAS Y ENCEPADOS V/MAN.
HORMIGÓN ARMADO HA-25/P/40/IIA, CONSISTENCIA PLÁSTICA Y TAMAÑO MÁXIMO DEL ÁRIDO 40 MM, EN ZAPATAS Y ENCEPADOS, SUMINISTRADO Y PUESTA EN OBRA, VERTIDO MANUAL, ARMADURA DE ACERO B 500 S SEGÚN PLANOS, INCLUSO FERRALLADO, SEPARADORES, VIBRADO Y CURADO, INCLUSO P.P. DE ENCOFRADO; SEGÚN INSTRUCCIÓN EHE-08 Y CTE DB SE-C. MEDIDO EL VOLUMÉN TEÓRICO EJECUTADO. Zapatas tipo 1 10 1,20 1,80 0,80 17,28 Zapatas tipo 2 y 2' 8 1,00 3,20 0,80 20,48 Zapatas tipo 3 2 2,50 3,80 0,80 15,20 Zapatas tipo 4 2 2,00 2,40 0,80 7,68 60,64 159,36 9.663,59
04.02.02 m3 HORM. ARM. HA-25/P/40/IIA B500S EN VIGAS/ZUNCHOS CIM. V/MAN.
HORMIGÓN ARMADO HA-25/P/40/IIA, CONSISTENCIA PLÁSTICA Y TAMAÑO MÁXIMO DEL ÁRIDO 40 MM, EN VIGAS Y/O ZUNCHOS DE CIMENTACIÓN, SUMINISTRADO Y PUESTA EN OBRA, VERTIDO MANUAL, ARMADURA DE ACERO B 500 S SEGÚN PLANO, INCLUSO FERRALLADO, SEPARADORES, VIBRADO Y CURADO, INCLUSO P.P. DE ENCOFRADO; SEGÚN INSTRUCCIÓN EHE-08, NCSE-02 Y CTE DB SE-C. MEDIDO EL VOLUMÉN TEÓRICO EJECUTADO.
Zunchos Fachada Oficina 1 44,00 0,40 0,40 7,04 Zunchos Oficina Transv ersales 1 48,00 0,40 0,40 7,68 Zunchos Oficina-Nav e 1 72,56 0,40 0,40 11,61 Zunchos Entrada y Salidas Lineas1 34,80 0,40 0,40 5,57
31,90 161,01 5.136,22
04.02.03 ud SUMINISTRO Y COLOCACIÓN DE PLANTILLAS PARA PLACAS DE ANCLAJE
DE SUMINISTRO, COLOCACIÓN Y NIVELACIÓN DE PLANTILLAS EN CIMENTACIÓN DE 4 MM DE ESPESOR Y DIMENSIONES DEFINIDAS SEGÚN PLANOS, INCLUSO
REPLANTEO PREVIO A SU COLOCACIÓN, INCLUSO P.P. DE MORTERO DE REGLAJE DE ALTA RESISTENCIA MÁS PERNOS B-500-S, TUERCAS Y ARANDELAS, Y POSTERIOR MARCADO DE EJES SOBRE PLANTILLAS REALIZADO POR TOPÓGRAFO. MEDIDA LA UNIDAD TERMINADA.
Placa de anclaje tipo 1 4 4,00
Plantilla 400x 400x 20 Pernos 8 redondos de 25mm + tuercas + arandelas
Placa de anclaje tipo 2 6 6,00
Plantilla 400x 400x 25 Pernos 8 redondos de 20mm + tuercas + arandelas
Placa de anclaje tipo 3 22 22,00
Pernos 8 redondos de 20mm + tuercas + arandelas
Placa de anclaje tipo 4 4 4,00
Plantilla 420x 420x 25 Pernos 4 redondos de 20mm + tuercas +arandelas
Placa de anclaje tipo 5 8 8,00
Plantilla 420x 420x 20 Pernos 4 redondos de 20mm + tuercas +arandelas
Placa de anclaje tipo 6 8 8,00
Plantilla 300x 300x 15 Pernos 4 redondos de 20mm + tuercas +arandelas
Placa de anclaje tipo 7 9 9,00
Plantilla 300x 300x 15 Pernos 4 redondos de 20mm + tuercas +arandelas
61,00 12,00 732,00
SUBCAPÍTULO 04.03 FOSOS PREFABRICADOS
04.03.01 UD PREFABRICADOS DE HORMIGÓN 1,6X1,8
SUMINISTRO Y MONTAJE DE PIEZAS CON DIMENSIONES 1,60 X 1,80 S/PLANOS PREFABRICADAS DE HORMIGÓN MACHIHEMBRADAS ENTRE SÍ, INCLUYENDO REBAJES, ESCOTADURAS O HUECOS EN PIEZAS Y TRANSPORTE A OBRA. TODO ELLO REALIZADO SEGÚN PLANOS, CON CERTIFICADO DE FABRICACIÓN CONFORME A PROYECTO Y ENSAYOS DE CONTROL DE CALIDAD POR LABORATORIO ACREDITADO. MEDIDA LA UNIDAD INSTALADA.
Fosos U 22 22,000
22,00 198,53 4.367,66
04.03.02 UD PREFABRICADOS DE HORMIGÓN 1,6X2,4
SUMINISTRO Y MONTAJE DE PIEZAS CON DIMENSIONES 1,60 X 2.40 S/PLANOS PREFABRICADAS DE HORMIGÓN MACHIHEMBRADAS ENTRE SÍ, INCLUYENDO REBAJES, ESCOTADURAS O HUECOS EN PIEZAS Y TRANSPORTE A OBRA. TODO ELLO REALIZADO SEGÚN PLANOS, CON CERTIFICADO DE FABRICACIÓN CONFORME A PROYECTO Y ENSAYOS DE CONTROL DE CALIDAD POR LABORATORIO ACREDITADO. MEDIDA LA UNIDAD INSTALADA
Fosos U 8 8,000
8,00 279,47 2.235,76
04.03.03 UD PREFABRICADOS DE HORMIGÓN U
SUMINISTRO Y MONTAJE DE PIEZAS U 230 X 160 MM S/PLANOS PREFABRICADAS DE HORMIGÓN MACHIHEMBRADAS ENTRE SÍ, INCLUYENDO REBAJES, ESCOTADURAS O HUECOS EN PIEZAS Y TRANSPORTE A OBRA. TODO ELLO REALIZADO SEGÚN PLANOS, CON CERTIFICADO DE FABRICACIÓN CONFORME A PROYECTO Y ENSAYOS DE CONTROL DE CALIDAD POR LABORATORIO ACREDITADO. MEDIDA LA UNIDAD INSTALADA.
Galeria fosos U 14 14,000
14,00 279,47 3.912,58
04.03.04 UD PREFABRICADOS DE HORMIGÓN L
SUMINISTRO Y MONTAJE DE PIEZAS L S/PLANOS PREFABRICADAS DE HORMIGÓN MACHIHEMBRADAS ENTRE SÍ, INCLUYENDO REBAJES, ESCOTADURAS O HUECOS EN PIEZAS Y TRANSPORTE A OBRA. TODO ELLO REALIZADO SEGÚN PLANOS, CON CERTIFICADO DE FABRICACIÓN CONFORME A PROYECTO Y ENSAYOS DE CONTROL DE CALIDAD POR LABORATORIO ACREDITADO. MEDIDA LA UNIDAD INSTALADA
Galeria Fosos L 2 2,000
04.03.05 UD PREFABRICADOS DE HORMIGÓN PLACAS 1
SUMINISTRO Y MONTAJE DE PLACAS 1,60 X 1,40 S/PLANOS PREFABRICADAS DE HORMIGÓN MACHIHEMBRADAS ENTRE SÍ, INCLUYENDO REBAJES, ESCOTADURAS O HUECOS EN PIEZAS Y TRANSPORTE A OBRA. TODO ELLO REALIZADO SEGÚN PLANOS, CON CERTIFICADO DE FABRICACIÓN CONFORME A PROYECTO Y ENSAYOS DE CONTROL DE CALIDAD POR LABORATORIO ACREDITADO. MEDIDA LA UNIDAD INSTALADA
PLACAS 1 2 2,000
2,00 204,35 408,70
04.03.06 UD PREFABRICADOS DE HORMIGÓN PLACAS 2
SUMINISTRO Y MONTAJE DE PLACAS 1,975 X 1,775 S/PLANOS PREFABRICADAS DE HORMIGÓN MACHIHEMBRADAS ENTRE SÍ, INCLUYENDO REBAJES, ESCOTADURAS O HUECOS EN PIEZAS Y TRANSPORTE A OBRA. TODO ELLO REALIZADO SEGÚN PLANOS, CON CERTIFICADO DE FABRICACIÓN CONFORME A PROYECTO Y ENSAYOS DE CONTROL DE CALIDAD POR LABORATORIO ACREDITADO. MEDIDA LA UNIDAD INSTALADA
PLACAS 2 1 1,000
1,00 224,79 224,79
04.03.07 M2 PREFABRICADOS DE HORMIGÓN ESCALERA
SUMINISTRO Y MONTAJE DE PIEZAS DE ESCALERAS S/PLANOS PREFABRICADAS DE HORMIGÓN MACHIHEMBRADAS A PIEZAS DE FORMACIÓN DE ESCALERAS O A PIEZAS DE FORMACIÓN DE FOSOS S/PLANOS, INCLUYENDO REBAJES, ESCOTADURAS O HUECOS EN PIEZAS Y TRANSPORTE A OBRA. TODO ELLO REALIZADO SEGÚN PLANOS, CON CERTIFICADO DE FABRICACIÓN CONFORME A PROYECTO Y ENSAYOS DE CONTROL DE CALIDAD POR LABORATORIO ACREDITADO. MEDIDA LA UNIDAD INSTALADA
Escalera 4 4,000
4,00 80,00 320,00
04.03.08 M2 PREFABRICADOS DE HORMIGÓN APOYO ESC. 1,2X0,50
SUMINISTRO Y MONTAJE DE PIEZAS DE APOYOS DE ESCALERAS CON DIMENSIONES 1,20 X 0,50 S/PLANOS PREFABRICADAS DE HORMIGÓN MACHIHEMBRADAS A PIEZAS DE FORMACIÓN DE ESCALERAS, INCLUYENDO REBAJES, ESCOTADURAS O HUECOS EN PIEZAS Y TRANSPORTE A OBRA. TODO ELLO REALIZADO SEGÚN PLANOS, CON CERTIFICADO DE FABRICACIÓN CONFORME A PROYECTO Y ENSAYOS DE CONTROL DE CALIDAD POR LABORATORIO ACREDITADO. MEDIDA LA UNIDAD INSTALADA
Apoy os de Escalera 1 1,000
04.03.09 M2 PREFABRICADOS DE HORMIGÓN APOYO ESC. 1,40X1,20
SUMINISTRO Y MONTAJE DE PIEZAS DE APOYOS DE ESCALERAS CON DIMENSIONES 1,40 X 1,20 S/PLANOS PREFABRICADAS DE HORMIGÓN MACHIHEMBRADAS A PIEZAS DE FORMACIÓN DE ESCALERAS, INCLUYENDO REBAJES, ESCOTADURAS O HUECOS EN PIEZAS Y TRANSPORTE A OBRA. TODO ELLO REALIZADO SEGÚN PLANOS, CON CERTIFICADO DE FABRICACIÓN CONFORME A PROYECTO Y ENSAYOS DE CONTROL DE CALIDAD POR LABORATORIO ACREDITADO. MEDIDA LA UNIDAD INSTALADA
Apoy os de Escalera 1 1,000
1,00 104,42 104,42
TOTAL SUBCAPÍTULO 04.03 FOSOS PREFABRICADOS ...
12.463,97
SUBCAPÍTULO 04.04 BANCADAS MAQUINARIA
04.04.01 M2 HORMIG.HA-25 ARMAD. MURETES BANC.
MURETE DE 20 CM DE ESPESOR EN BANC/EQ, FORMADA POR: HORMIGÓN ARMADO HA-25/P/20/IIA CON ÁRIDO RODADO DE DIÁMETRO MÁXIMO 20MM., ARMADO CON DOBLE MALLAZO CON REDONDOS DE ACERO B-500S ELECTROSOLDADO S/PLANOS, COMPACTADO DE BASE Y LÁMINA AISLANTE DE POLIETILENO. FORMACIÓN DE PENDIENTES, JUNTA DE CONTORNO, INCLUSO ENCOFRADO PERDIDO; CONSTRUIDA SEGÚN CTE Y EHE-08. MEDIDA DEDUCIENDO HUECOS MAYORES DE 0.5 M2. BASCULA L1 1 3,800 2,240 8,512 FRENOMETRO UNIVERSAL 2 0,500 1,320 0,250 0,330 2 0,500 0,920 0,250 0,230 1 3,500 0,920 0,250 0,805 FRENOMETRO LIGEROS 1 2,340 0,700 0,250 0,410 BANCADA ALINEADOR UNIVERSAL1 1,530 1,280 0,250 0,490 BANCADA ALINEADOR LIGERO 1 1,530 0,970 0,250 0,371 FRENOMETRO Y VELICIMETRO DE
MOTOS
1 1,450 0,840 0,250 0,305 1 0,370 0,530 0,300 0,059
11,51 21,14 243,32
SUBCAPÍTULO 04.05 LOSAS Y SOLERAS
04.05.01 M2 SOLERA HA-25 ARM. E=20 CM
DE SOLERA DE ESPESOR 20 CM FORMADA: HORMIGÓN HA-25/B/20/IIA CON ÁRIDO RODADO DE DIÁMETRO MÁXIMO 20 MM. Y CONSISTENCIA BLANDA, ARMADO CON DOBLE MALLAZO REDONDOS B-500S SEGÚN PLANOS. FORMACIÓN DE PENDIENTES, JUNTAS DE RETRACCIÓN (SEGÚN PLANOS) , INCLUSO P.P. DE ENCOFRADO; CONSTRUIDA SEGÚN CTE DB SE-C Y EHE-08.MEDIDA DEDUCIENDO HUECOS MAYORES DE 0,5 M2. P.P. JUNTAS PERIMETRALES DE CONTORNO EN ENCUENTRO CON PILARES RELLENAS CON POREXPÁN DE 1 CM.
Nav e Inspección 1 42,000 13,750 577,500 A Deducir
Banc. Frenómetro Univ L1 -1 3,500 0,920 -3,220 Banc. Frenómetro Ligeros -1 2,340 0,700 -1,638 Banc. Frenómetro Motoc. -1 1,445 0,700 -1,012 Banc. Alineador Univ . L1 -1 1,030 0,780 -0,803 Banc. Báscula -1 3,100 1,000 -3,100 Banc. Tacógrafos -1 5,480 1,780 -9,754 Banc. Amortiguadores -1 2,340 0,820 -1,919 Fosos -2 7,500 0,900 -13,500 Escaleras -1 6,000 1,300 -7,800 Pasillo 1 42,000 1,800 75,600 Oficinas 1 52,000 6,200 322,400 Entrada/Salida 1 6,000 2,300 13,800 946,55 21,14 20.010,07
04.05.02 M3 HORMIG.ARMAD.HA-25 EN LOSAS CIMENTACION
HORMIGÓN HA-25/B/20/IIA EN LOSAS, CON ÁRIDO RODADO DE DIÁMETRO MÁXIMO DE 20MM., Y CONSISTENCIA BLANDA, DOBLE ARMADURA S/PLANOS CON ACERO B-500 S, ELABORADO, TRANSPORTADO Y PUESTO EN OBRA, INCLUSO P.P. DE ATADO, ENCOFRADO Y DESENCOFRADO A UNA CARA DE MADERA DE PINO, LIMPIEZA DE FONDOS, VIBRADO, CURADO, PASOS DE TUBERÍA, RESERVAS NECESARÍAS Y EJECUCIÓN DE JUNTAS; CONSTRUIDO SEGÚN EHE-08. MEDIDO EL VOLUMEN TEÓRICO EJECUTADO, DESCONTANDO HUECOS MAYORES DE 0,25 M2.
Foso 1 8,500 1,600 0,300 4,080
4,08 75,82 309,35
04.05.03 M2 LOSA DE ESCALERA HA-25
DE SOLERA DE 20 CM DE ESPESOR FORMADA POR HORMIGÓN ARMADO HA-25/B/20/IIA CON ARIDO RODADO DE DIÁMETRO MÁXIMO 20 MM. ARMADO CON REDONDOS DE ACERO UNE-EN 100080 B-500 S ELECTROSOLDADOS S/PLANOS Y COMPACTADO DE BASE, INCLUSO P.P. DE ENCOFRADO CONSTRUIDA SEGÚN EHE-08. MEDIDA SUPERFÍCIE EJECUTADA.
3,60 85,00 306,00
04.05.04 M2 FORJADO CHAPA COLAB. 12 CM
FORJADO COMPUESTO, FORMADO POR: A) CHAPA COLABORANTE HIANSA ( O EQUIVALENTE D.F) MT-76 DE ESPESOR 1.0 MM, B) RELLENO DEL PERFIL METÁLICO CON HORMIGÓN HA-25, CONSISTENCIA BLANDA MÁS LA ALTURA DE LOSA H= 12 CM, C)ARMADURAS COMPLEMENTARIAS, LONGUITUDINALES, TRANSVERSALES Y MALLAZO SEGÚN PLANOS Y CIERRE LATERAL INCLUSO P.P. DE CONECTORES Y REMATES Y PIEZAS ESPECIALES, VIBRADO Y CURADO, REPLANTEO Y ENCOFRADO DE HUECOS DE INSTALACIONES; CONSTRUIDO SEGÚN EHE-08 MEDIDA LA SUPERFICIE DEDUCIENDO HUECOS >2M2.
ENTREPLANTA
Sup. entreplanta 1 10,500 6,500 68,250
68,25 44,24 3.019,38
04.05.05 m2 CUBIERTA TRANSITABLE
ENTREPLANTA COMPUESTA POR CAPA DE HORMIGÓN ALIGERADO PARA LA FORMACIÓN DE PENDIENTES DE 5 CMS DE ESPESOR MEDIO, BARRERA DE VAPOR, MEMBRANA IMPERMEABILIZANTE MONOCAPA NO ADHERIDA CONSTITUIDA POR LAMINA ASFÁLTICA ARMADA DE 4 KG, 3 CM DE AISLAMIENTO TÉRMICO,CAPA SEPARADORA DE POLIPROPILENO-POLIETILENO CON UNA RESISTENCIA A LA PERFORACIÓN DE 525 N, CAPA DE MORTERO ARMADA CON MALLAZO Y SOLERÍA DE BALDOSA CERÁMICA 14X28 CM, RECIBIDA CON MORTERO BASTARDO M-4 (1:1:7), INCLUSO ENLECHADO, AVITOLADO DE JUNTAS Y P.P. DE SOLAPES. MEDIDO EN VERDADERA MAGNITUD DEDUCIENDO HUECOS MAYORES DE 1M.
ENTREPLANTA
Zona Descubierta 1 2,30 6,50 14,95
14,95 43,50 650,33
04.05.06 m2 SOLADO ENTREPLANTA
ENTREPLANTA COMPUESTA POR CAPA DE HORMIGÓN ALIGERADO PARA LA FORMACIÓN DE PENDIENTES DE 5 CMS DE ESPESOR MEDIO, BARRERA DE VAPOR, MEMBRANA IMPERMEABILIZANTE MONOCAPA NO ADHERIDA CONSTITUIDA POR LAMINA ASFÁLTICA ARMADA DE 4 KG, CAPA SEPARADORA DE POLIPROPILENO-POLIETILENO CON UNA RESISTENCIA A LA PERFORACIÓN DE 525 N, CAPA DE MORTERO ARMADA CON MALLAZO Y SOLERÍA DE BALDOSA CERÁMICA 14X28 CM, RECIBIDA CON MORTERO BASTARDO M-4 (1:1:7), INCLUSO ENLECHADO, AVITOLADO DE JUNTAS Y P.P. DE SOLAPES. MEDIDO EN VERDADERA MAGNITUD DEDUCIENDO HUECOS MAYORES DE 1M.
ENTREPLANTA
Zona Cubierta 1 8,20 6,50 53,30
TOTAL SUBCAPÍTULO 04.05 LOSAS Y SOLERAS ...
26.569,97
SUBCAPÍTULO 04.06 VARIOS
04.06.01 kg ACERO EN BARRAS CORRUGADAS TIPO B500S
ACERO EN BARRAS CORRUGADAS TIPO B 500 S PARA ELEMENTOS ESTRUCTURALES VARIOS, INCLUSO CORTE, LABRADO, COLOCACIÓN Y P.P. DE ATADO CON ALAMBRE RECOCIDO, SEPARADORES Y PUESTA EN OBRA; SEGÚN INSTRUCCIÓN EHE. MEDIDO EN PESO NOMINAL.
Refuerzos v arios 400 400,00
400,00 1,24 496,00
04.06.02 m3 RELLENO DE GRAVILLA FINA LIMPIA EN FOSOS
RELLENO DE GRAVILLA FINA LIMPIA EN TRASDOSADO DE MURO DE FOSOS. INCLUSO EXTENDIDO CON MEDIOS MANUALES. MEDIDO EL VOLUMEN EJECUTADO. Arena niv elación pieza fosos
Zona inspección 2 1,60 9,60 30,72
Galería 1 1,60 3,70 5,92
Escalera 1 1,85 5,10 9,44
46,08 16,04 739,12
TOTAL SUBCAPÍTULO 04.06 VARIOS...
1.235,12
TOTAL CAPÍTULO 04 CIMENTACIÓNES Y SOLERA...
72.205,21
CAPÍTULO 05 ESTRUCTURAS Y CERRAMIENTO
SUBCAPÍTULO 05.01 ESTRUCTURAS METÁLICAS
05.01.01 Kg ACERO S275JR PERF.LAMINADO.ESTRUCT.VARIAS.
DE SUMINISTRO Y MONTAJE DE ACERO S275JR EN PERFILES LAMINADOS EN CALIENTE PARA ELEMENTOS ESTRUCTURALES VARIOS (PLACAS DE ANCLAJE, PILARES, VIGAS, TIRANTES, PLETINAS, REFUERZOS, ETC.), INCLUSO CORTE, ELABORACIÓN, MONTAJE, LIJADO, IMPRIMACIÓN ANTICORROSIVA COMPATIBLE CON LA PROTECCIÓN IGNÍFUGA, Y P.P. DE SOLDADURA PREVIA LIMPIEZA DE BORDES, PLETINAS, CASQUILLOS, TENSORES DE ALTA RESISTENCIA Y PIEZAS AUXILIARES NECESARIAS; CONSTRUIDO SEGÚN NORMAS CTE DB SE-A. MEDIDO EL PESO NOMINAL.
La altura de todos los pilares está medida considerando que la distancia entre la cota superior de solera de la nav e y la cota superior de cimentación es de 55cm (35cm ZA + 20cm solera).
Si esta distancia v aría, se modificarán las longitudes de
pilares en consecuencia.
**************************************************************** Placas de anclaje con refuerzos
(pernos, tuercas y arandelas están incluidos en la partida correspondiente de cimentación). Long (m) x Anch (m) x espesor (mm) x 7.85 kg/(m2x mm)
Placas tipo 1 (4 uds)
4 0,400 0,400 25,000 125,600 7.85 8 0,070 0,100 10,000 4,396 7.85 8 0,080 0,100 10,000 5,024 7.85 8 0,240 0,100 10,000 15,072 7.85 Placas tipo 2 (6 uds)
6 0,400 0,400 25,000 188,400 7.85 12 0,070 0,100 10,000 6,594 7.85 12 0,080 0,100 10,000 7,536 7.85 12 0,240 0,100 10,000 22,608 7.85 Placas tipo 3 (22 uds)
22 0,420 0,420 20,000 609,286 7.85 44 0,080 0,100 10,000 27,632 7.85 44 0,095 0,100 10,000 32,813 7.85 44 0,230 0,100 10,000 79,442 7.85 Placas tipo 4 (4 uds)
4 0,420 0,420 25,000 138,474 7.85 8 0,080 0,100 10,000 5,024 7.85 8 0,090 0,100 10,000 5,652 7.85 8 0,240 0,100 10,000 15,072 7.85 Placas tipo 5 (8 uds)
8 0,420 0,420 25,000 276,948 7.85 16 0,080 0,100 10,000 10,048 7.85 16 0,090 0,100 10,000 11,304 7.85 16 0,240 0,100 10,000 30,144 7.85 Placas tipo 6 (8 uds)
8 0,300 0,300 15,000 84,780 7.85 16 0,098 0,100 10,000 12,309 7.85 16 0,030 0,100 10,000 3,768 7.85 16 0,240 0,100 10,000 30,144 7.85 Placas tipo 7 (9 uds)
9 0,300 0,300 15,000 95,378 7.85 18 0,103 0,100 10,000 14,554 7.85 18 0,050 0,100 10,000 7,065 7.85 18 0,240 0,100 10,000 33,912 1.898,979 7.85 ****************************************************************
Pórtico transv ersal 1, 10
Pilares HEA-240 2 4,830 60,300 582,498 2 4,510 60,300 543,906 Dintel IPE-240 2 1,540 30,700 94,556 2 5,980 30,700 367,172 2 2,300 30,700 141,220 Refuerzos 4 0,150 0,260 8,000 9,797 7.85 Angular 70*7 para guía de placas
Guías 8 4,170 7,380 246,197 **************************************************************** Pórtico piñón 2 y 9 Pilares HEB-240 6 8,490 83,200 4.238,208 Dintel IPE-330 4 7,060 49,100 1.386,584 Pilar UPN-240 2 7,200 33,200 478,080 2 7,870 33,200 522,568 2 7,780 33,200 516,592 2 7,110 33,200 472,104 Cargadero UPN-240 4 4,500 33,200 597,600 Pilares HEA-240 2 4,720 60,300 569,232 2 4,410 60,300 531,846 Dintel IPE-240 2 1,690 30,700 103,766 2 6,090 30,700 373,926 2 2,300 30,700 141,220 Cargadero UPN-240 2 1,550 33,200 102,920
Placa de unión UPN-240 4 0,240 0,220 10,000 16,579 7.85 Refuerzos 4 0,150 0,260 8,000 9,797 7.85 Angular 70*7 para guía de placas
Guías laterales puertas 8 6,670 7,380 393,797 8 7,600 7,380 448,704 Guías sobre cargadero puerta 4 1,880 7,380 55,498
4 2,510 7,380 74,095 4 2,420 7,380 71,438 4 1,790 7,380 52,841 13.142,741 **************************************************************** Pórtico intermedio 3, 4, 7 y 8 Pilares HEB-240 4 6,990 83,200 2.326,272 Dintel IPE-330 4 6,820 49,100 1.339,448 Cartelas IPE-330 4 1,500 22,790 136,740 Pilares HEA-240 2 4,720 60,300 569,232 2 4,410 60,300 531,846 Dintel IPE-240 2 1,570 30,700 96,398 2 5,980 30,700 367,172 2 2,300 30,700 141,220 Refuerzos 4 0,800 0,150 8,000 30,144 7.85 Refuerzos 6 0,240 0,150 8,000 13,565 5.552,037 7.85 **************************************************************** Pórtico entreplanta 5 y 6 Pilares HEB-240 4 6,990 83,200 2.326,272 Dintel IPE-330 4 6,820 49,100 1.339,448 Cartelas IPE-330 4 1,500 22,790 136,740 Pilar HEA-240 2 7,330 60,300 883,998 4 8,490 60,300 2.047,788 Dintel IPE-240 2 10,080 30,700 618,912 Dintel IPE-180 2 0,988 18,800 37,149 2 5,980 18,800 224,848 2 2,070 18,800 77,832 Dintel HEA-240 2 1,570 60,300 189,342 2 5,970 60,300 719,982 2 2,070 60,300 249,642 Cargadero HEB-120 2 2,070 26,700 110,538 Pilar hueco puerta UPN-200 2 3,250 25,300 164,450 Angular 70*7 para guías de placas
Lateral puerta 4 3,140 7,380 92,693 Sobre cargadero pasillo 4 1,700 7,380 50,184 Sobre cargadero oficinas 4 2,860 7,380 84,427
4 2,820 7,380 83,246 9.437,491 ****************************************************************
Cargadero HEB-120 1 5,990 26,700 159,933 Pilar UPN-200 para marco de puerta2 3,250 25,300 164,450 Angular 70*7 para guías de placas
2 3,140 7,380 46,346 2 5,120 7,380 75,571 446,300 **************************************************************** Pórtico longitudinal 2 Cargaderos HEB-120 2 5,000 26,700 267,000 7 6,000 26,700 1.121,400 Marcos UPN-200 2 3,250 25,300 164,450 1 2,470 25,300 62,491 1 1,550 25,300 39,215 Angular 70*7 para guías de placas
Vanos de 5m bajo cargadero 4 2,730 7,380 80,590 Vanos de 5m sobre cargadero 4 1,200 7,380 35,424 Vanos de 6m bajo cargadero 12 2,730 7,380 241,769 Vanos de 6m sobre cargadero 12 1,200 7,380 106,272 Vano central 2 3,140 7,380 46,346 1 4,180 7,380 30,848 1 1,710 7,380 12,620 2.208,425 **************************************************************** Pórtico longitudinal 3 Cargaderos HEB-120 2 5,000 26,700 267,000 7 6,000 26,700 1.121,400 Pilares UPN-240 para puertas 3 3,250 33,200 323,700 Angular 70*7 para guías de placas
Vanos de 5m bajo cargadero 4 3,140 7,380 92,693 Vanos de 5m sobre cargadero 4 1,200 7,380 35,424 Vanos de 6m bajo cargadero 6 3,140 7,380 139,039
6 1,530 7,380 67,748
Vanos de 6m sobre cargadero 12 1,200 7,380 106,272
2 0,750 7,380 11,070 2.164,346 ****************************************************************
Pórtico longitudinal 4
Cargaderos HEB-180 7 5,880 51,200 2.107,392 Angular 70*7 para guías de placas
Guías para placas inferiores 20 1,050 7,380 154,980
Guías para placas sobre cargaderos28 2,900 7,380 599,256 2.861,628 ****************************************************************
Pórtico longitudinal 5
Angular 70*7 para guías de placas
Guías para placas en todos los v anos28 6,660 7,380 1.376,222 1.376,222 ****************************************************************
HEA-200 6 5,990 42,300 1.520,262 1.520,262 ****************************************************************
Correas de cubierta
Cubierta entreplanta IPN-140 5 6,090 14,400 438,480 Cubierta oficinas IPN-140 14 24,170 14,400 4.872,672
Cubierta nav e IPN-140 10 41,640 14,400 5.996,160 11.307,312 **************************************************************** Pérgolas Pilar HEB-240 2 7,250 83,200 1.206,400 Vigas HEB-160 4 0,760 42,600 129,504 2 5,500 42,600 468,600 2 2,455 42,600 209,166 2 5,310 42,600 452,412 2 11,840 42,600 1.008,768 Refuerzos 8 0,380 0,150 10,000 35,796 7.85 Refuerzos 16 0,210 0,110 10,000 29,014 7.85 Refuerzos 4 0,380 0,240 20,000 57,274 7.85 Refuerzos 16 0,130 0,080 10,000 13,062 7.85 Refuerzos 2 0,160 0,070 10,000 1,758 3.611,754 7.85 **************************************************************** Tensores pérgola Verticales diam 20 2 5,120 2,470 25,293 2 0,850 2,470 4,199 Planta diam 20 2 14,580 2,470 72,025 2 13,770 2,470 68,024 Tensores nav e diam 20 8 8,950 2,470 176,852 Tensores oficinas diam 20 4 8,460 2,470 83,585 Tirantillas 60x 5 14 5,140 2,360 169,826
28 3,130 2,360 206,830 806,634 ****************************************************************
Premarcos v entanas
Para las v entanas ex teriores que llev an reja, se emplearán premarcos en U conformados con chapa de 4mm de espesor (se montarán al mismo tiempo que las placas).
U conformada de 4mm y desarrollo 40+200+40
(medido el hueco de la v entana) 4 V1/V2/V4 (2500x 1200, la parte superior la forma el cargadero)
4 4,900 8,920 174,832 4 V3/V5 (2000x 1200, la parte superior
la forma el cargadero)
Para las v entanas entre oficina y pasillo, se fijarán a las
placas de cerramiento premarcos realizados con angulares
de L30*3 por el lado de la oficina (se dispondrán después
de la colocación de las placas). Angular L30x 3
(medido el hueco de la v entana)
1 V6 1 2,700 1,360 3,672 1 V7 1 4,400 1,360 5,984 1 M4 1 3,330 1,360 4,529 1 P4 1 5,300 1,360 7,208 1 P6 1 5,960 1,360 8,106 1 M3 1 5,680 1,360 7,725 369,048 **************************************************************** 56.703,18 1,52 86.188,83
05.01.02 Kg ACERO S275JR PERF. CONFORMADO FRIO.ESTRUCT.VARIAS.
ACERO EN PERFILES CONFORMADOS EN FRÍO TIPO S 275 JR, EN ELEMENTOS ESTRUCTURALES VARIOS, INCLUSO CORTE, ELABORACIÓN, MONTAJE Y P.P. DE ELEMENTOS DE UNIÓN, LIJADO E IMPRIMACIÓN ANTICORROSIVA COMPATIBLE CON LA PROTECCIÓN IGNÍFUGA; Y P.P. DE SOLDADURA PREVIA LIMPIEZA DE BORDES, PLETINAS, CASQUILLOS, TENSORES DE ALTA RESISTENCIA Y PIEZAS AUXILIARES NECESARIAS;CONSTRUIDO SEGÚN CTE/DB-SE-A. MEDIDO EL PESO NOMINAL.
**************************************************************** Vigas de atado en cabeza de pilares
Medimos la v iga de un v ano y lo multiplicamos por 14 v anos.
#100x 60x 4 2 5,900 9,110 1.504,972 14 #60x 40x 4 6 1,060 5,350 476,364 1.981,336 14 ****************************************************************
Estructura aux iliar para peto en el contorno de la nav e de inspección.
***Largueros horizontales #60.4
Fachada pérgola (tubos ex teriores)8 14,670 6,600 774,576 Fachada pérgola (tubos interiores)4 14,350 6,600 378,840 Fachada pórtico longitudinal 5 (tubos
ex teriores)
4 55,300 6,600 1.459,920 Fachada pórtico longitudinal 5 (tubos
interiores)
2 55,180 6,600 728,376 Fachada pórtico longitudinal 4 (tubos
ex teriores)
Fachada pórtico longitudinal 4 (tubos interiores)
4 24,640 6,600 650,496 ***Montantes v erticales #60.4
Fachada pérgola (horizontal superior)18 0,729 6,600 86,605 Fachada pérgola (horizontales
inferiores)
36 0,740 6,600 175,824 Laterales nav e de inspección
(horizontal superior)
51 0,730 6,600 245,718 Laterales nav e de inspección
(horizontales superiores)
102 0,739 6,600 497,495 ***Soporte de la estructura aux iliar a
los pilares de la nav e Mástiles v érticales #100.4
10 mástiles en cada la teral de la nav e20 2,360 11,600 547,520 2 mástiles en cada lateral de la
pérgola
4 2,360 11,600 109,504 Horizontales de conex ión
mástiles-estructura peto #100.4
Pérgolas 4 0,620 11,600 28,768
4 0,520 11,600 24,128 Pórtico piñón (pilar girado 90º) 4 0,700 11,600 32,480 4 0,600 11,600 27,840 Pórticos intermedios 12 0,580 11,600 80,736 12 0,480 11,600 66,816 ***Unión pérgola-pórtico piñón #60.4
Verticales soldados a los tres pilares de pérgola para
permitir el paso del conducto de v entilación del box
6 1,350 6,600 53,460
Estructura aux iliar para remates Horizontales hacia el lado de la pérgola
4 13,900 6,600 366,960 Horizontales hacia lado de la nav e de
inspección en coronación
2 13,990 6,600 184,668 Inclinados siguiendo la pendiente de
la cubierta de la nav e
4 7,080 6,600 186,912 8.011,802 ****************************************************************
Estructura aux iliar peto oficinas
Largueros ex teriores #60.4 6 24,430 6,600 967,428 6 10,270 6,600 406,692 4 6,450 6,600 170,280 Largueros interiores #60.4 4 24,330 6,600 642,312 4 10,050 6,600 265,320 4 6,290 6,600 166,056 Soportes fachada #100.4 8 0,980 11,600 90,944
2 0,470 11,600 10,904 4 1,120 11,600 51,968 4 1,330 11,600 61,712 Soportes fachada #60.4 8 0,350 6,600 18,480 8 0,360 6,600 19,008 8 2,240 6,600 118,272 2 0,870 6,600 11,484 2 1,480 6,600 19,536 4 0,360 6,600 9,504 4 1,270 6,600 33,528 Pérgola Diagonales y montantes #120.100.44 1,730 12,880 89,130 4 1,710 12,880 88,099 4 1,630 12,880 83,978 4 1,440 12,880 74,189 4 1,050 12,880 54,096 4 1,280 12,880 65,946 4 1,250 12,880 64,400 4 1,280 12,880 65,946 4 1,280 12,880 65,946 16 0,760 12,880 156,621 4 0,940 12,880 48,429 4 1,050 12,880 54,096 4 1,150 12,880 59,248 Correa canalón #120.60.4 2 13,830 10,370 286,834 #40.4 2 9,000 4,090 73,620 4 1,340 4,090 21,922 16 1,150 4,090 75,256 18 0,320 4,090 23,558 Correa estándar # 80.60.4 8 13,570 7,860 853,282 8 13,830 7,860 869,630 # 80.40.4 64 1,920 6,600 811,008 7.048,662 **************************************************************** 17.041,80 1,40 23.858,52 05.01.03 ML ARRIOSTRAMIENTO CUBIERTA. C/TR.
ARRIOSTRAMIENTO DE CUBIERTA MEDIANTE BARRAS DE ACERO S275JR DE DIÁMETRO 20 MM Y TENSORES DE ALTA RESISTENCIA, INCLUSO CORTE, ELABORACIÓN, MONTAJE Y MATERIAL COMPLEMENTARIO. MEDIDA LA LONGITUD EJECUTADA.
Oficinas 4 8,213 32,852
Pérgola 4 13,260 53,040
4 12,372 49,488
203,22 2,78 564,95
TOTAL SUBCAPÍTULO 05.01 ESTRUCTURAS METÁLICAS ...
110.612,30
SUBCAPÍTULO 05.02 CERRAMIENTOS
05.02.01 M2 PLACA ALVEOLAR E= 15 CM. C/VISTA
DE CERRAMIENTO COMPUESTO POR PLACAS ALVEOLARES PREFABRICADAS DE 15 CM DE ESPESOR, CON TERMINACIÓN A CARA VISTA PARA PINTAR, PESO 250 KG/M2, AISLAMIENTO ACÚSTICO 46 DBA Y RESISTENCIA AL FUEGO 180 MINUTOS, INCLUSO REPLANTEO, NIVELACIÓN, MONTAJE, SELLADO Y PREPARACIÓN DE JUNTAS ENTRE PLACAS, P.P DE CORTES NECESARIOS PARA SU COLOCACIÓN, HUECOS Y TRÁNSITO DE INSTALACIONES Y MEDIOS MECÁNICOS DE ELEVACIÓN Y AUXILIARES. MEDIDA LA SUPERFICIE EJECUTADA DEDUCIENDO HUECOS.
PÓRTICO LONG 1 1 6,000 8,300 49,800 -1 3,200 3,700 -11,840 PÓRTICO LONG 2 6 6,000 4,400 158,400 -4 2,500 1,200 -12,000 -2 2,000 1,200 -4,800 2 5,000 4,400 44,000 -2 2,000 1,200 -4,800 1 6,000 8,600 51,600 -1 3,100 3,200 -9,920 -1 2,400 1,700 -4,080 PÓRTICO LONG 3 1 52,000 4,600 239,200 -3 1,700 0,800 -4,080 -1 1,400 2,800 -3,920 -1 1,800 3,200 -5,760 -3 1,600 1,800 -8,640 -1 1,800 2,800 -5,040 -1 0,830 2,800 -2,324 -1 5,000 1,800 -9,000 -1 6,000 1,800 -10,800 PÓRITCO LONG 4 7 6,000 6,000 252,000 -6 6,000 2,400 -86,400 -1 6,000 3,600 -21,600 -2 3,700 1,150 -8,510 PÓRTICO LONG 5 7 6,000 6,760 283,920
PÓRTICOS TRANS 4 0,900 7,600 27,360 4 1,500 7,600 45,600 2 1,800 2,000 7,200 2 6,200 4,500 55,800 2 6,200 3,000 37,200 2 0,800 4,000 6,400 2 2,000 2,500 10,000 1.054,97 13,15 13.872,86
TOTAL SUBCAPÍTULO 05.02 CERRAMIENTOS ...
13.872,86
SUBCAPÍTULO 05.03 CARPINTERIA MET. - BANC. MAQ.
05.03.01 Kg ACERO S275JR PERF.LAM.FOSOS DE VEHÍCULOS
ACERO EN PEFILES S275JR EN FOSO DE VEHICULOS, CON UNIONES SOLDADAS, INCLUSO CORTE Y ELABORACIÓN,CURVADO, MONTAJE, LIJADO Y CAPA DE IMPRIMACIÓN ANTICORROSIVA CON UN ESPESOR DE 40 MICRAS STANDART Y P.P DE SOLDADURA PREVIA LIMPIEZA DE BORDES, CARTELAS, PLACAS DE APOYO, RIGIDIZADORES, CUBREJUNTAS, PIEZAS ESPECIALES Y AYUDAS A LA COLOCACIÓN; CONSTRUIDO SEGÚN NORMA CTE DB SE-A. MEDIDO EL PESO NOMINAL SEGÚN PRONTUARIO ENSIDESA.
La casilla anchura indica Kg/m La casilla altura indica unds lineas FOSO UNIVERSAL(L1) L-100*10 6 7,500 15,000 1,000 675,000 IPN-80 30 1,000 5,950 1,000 178,500 FOSO LIGERO (L2) L-50*5 2 7,500 3,770 1,000 56,550 L-100*10 4 7,500 15,000 1,000 450,000 IPN-80 30 1,000 5,950 1,000 178,500 1.538,55 1,52 2.338,60
05.03.02 Kg ACERO S275JR PERF.LAM.BANCADA ALINEADOR
ACERO EN PERFILES LAMINADOS S275JR EN BANCADA DE ALINEADOR DE DIRECCIÓN DE VEHÍCULOS, CON UNIONES SOLDADAS, INCLUSO CORTE Y ELABORACIÓN, MONTAJE, LIJADO Y CAPA DE IMPRIMACIÓN ANTICORROSIVA CON UN ESPESOR DE 40 MICRAS STANDART Y P.P DE SOLDADURA PREVIA LIMPIEZA DE BORDES, CARTELAS, PLACAS DE APOYO, RIGIDIZADORES, CUBREJUNTAS, PIEZAS ESPECIALES; CONSTRUIDO SEGÚN PLANOS Y NORMAS DEL CTE DB SE-A. MEDIDO EL PESO NOMINAL SEGÚN PRONTUARIO ENSIDESA.
La casilla anchura indica Kg/m La casilla altura indica unds lineas UNIVERSAL (L1)
UPN-160 2 0,780 18,800 1,000 29,328 L-70*7 2 1,030 7,380 1,000 15,203 2 0,780 7,380 1,000 11,513 L-50*5 2 1,030 3,770 1,000 7,766 LIGEROS (L2) UPN-160 2 0,470 18,800 1,000 17,672 LD-100*50*7 2 0,570 7,930 1,000 9,040 2 1,030 7,930 1,000 16,336 106,86 1,52 162,43 05.03.03 Kg ACERO S275JR PERF.LAM.FRENÓMETRO
ACERO EN PERFILES S275JR EN BANCADA DEL FRENOMÉTRO DE VEHÍCULOS Y FRENOMÉTRO DE VEHÍCULOS LIGEROS, CON UNIONES SOLDADAS, INCLUSO CORTE Y ELABORACIÓN, MONTAJE, LIJADO Y CAPA DE IMPRIMACIÓN ANTICORROSIVA CON UN ESPESOR DE 40 MICRAS STANDART Y P.P DE SOLDADURA PREVIA LIMPIEZA DE BORDES, CARTELAS, PLACAS DE APOYO, RIGIDIZADORES, CUBREJUNTAS, PIEZAS ESPECIALES; CONSTRUIDO SEGÚN PLANOS Y NORMAS CTE DB SE-A. MEDIDO EL PESO NOMINAL SEGÚN PRONTUARIO ENSIDESA.
La casilla anchura indica Kg/m La casilla altura indica unds lineas LIGEROS (L2) UPN-260 2 0,700 37,900 1,000 53,060 L-70*7 2 0,840 7,380 1,000 12,398 2 2,340 7,380 1,000 34,538 L50*5 2 2,340 3,770 1,000 17,644 UNIVERSAL (L1) LD-120*80*8 2 1,160 12,200 1,000 28,304 4 3,500 12,200 1,000 170,800 L-50*5 2 3,500 3,770 1,000 26,390 2 0,920 3,770 1,000 6,937 350,07 1,52 532,11
05.03.04 Kg ACERO S275JR PERF.LAM.DETECTOR HOLGURA
ACERO EN PERFILES S275JR EN BANCADA DE DETECTOR DE HOLGURAS, CON UNIONES SOLDADAS, INCLUSO CORTE Y ELABORACIÓN, CURVADO, LIJADO Y CAPA DE IMPRIMACIÓN ANTICORROSIVA CON UN ESPESOR DE 40 MICRAS STANDART Y P.P DE SOLDADURA PREVIA LIMPIEZA DE BORDES, CARTELAS, PLACAS DE APOYO, RIGIDIZADORES, CUBREJUNTAS, PIEZAS ESPECIALES; CONSTRUIDO SEGÚN PLANOS Y NORMAS DEL CTE DB SE-A. MEDIDO EL PESO NOMINAL SEGÚN PRONTUARIO ENSIDESA.
La casilla anchura indica Kg/m La casilla altura indica unds lineas UNIVERSAL (L1)
LIGEROS (L2)
L-50*5 4 0,510 3,770 1,000 7,691
UPN-140 2 0,510 16,000 1,000 16,320
42,41 1,52 64,46
05.03.05 Kg ACERO S275JR PERF.LAM.BANCADA BÁSCULA
ACERO EN PERFILES S275JR EN BANCADA BÁSCULA, CON UNIONES SOLDADAS, INCLUSO CORTE Y ELABORACIÓN, CURVADO, LIJADO Y CAPA DE IMPRIMACIÓN ANTICORROSIVA CON UN ESPESOR DE 40 MICRAS STANDART Y P.P DE SOLDADURA PREVIA LIMPIEZA DE BORDES, CARTELAS, PLACAS DE APOYO, RIGIDIZADORES, CUBREJUNTAS, PIEZAS ESPECIALES; CONSTRUIDO SEGÚN PLANOS Y NORMAS DEL CTE DB SE-A. MEDIDO EL PESO NOMINAL SEGÚN PRONTUARIO ENSIDESA.
La casilla anchura indica Kg/m La casilla altura indica unds lineas UNIVERSAL (L1)
L-120*10 2 2,240 18,200 1,000 81,536
81,54 1,52 123,94
05.03.06 Kg ACERO S275JR PERF.LAM.VELOCÍMETRO Y FRENÓMETRO CICLOMOTORES
ACERO EN PERFILES S275JR EN BANCADA DE VELOCÍMETRO Y FRENÓMETRO CICLOMOTORES, CON UNIONES SOLDADAS, INCLUSO CORTE Y ELABORACIÓN, CURVADO, LIJADO Y CAPA DE IMPRIMACIÓN ANTICORROSIVA CON UN ESPESOR DE 40 MICRAS STANDART Y P.P DE SOLDADURA PREVIA LIMPIEZA DE BORDES, CARTELAS, PLACAS DE APOYO, RIGIDIZADORES, CUBREJUNTAS, PIEZAS ESPECIALES; CONSTRUIDO SEGÚN PLANOS Y NORMAS DEL CTE DB SE-A. MEDIDO EL PESO NOMINAL SEGÚN PRONTUARIO ENSIDESA.
La casilla anchura indica Kg/m La casilla altura indica unds lineas
UPN-80 2 0,530 8,640 1,000 9,158 L-50*5 2 0,530 3,770 1,000 3,996 2 0,370 3,770 1,000 2,790 FRENÓMETRO UPN-260 2 0,700 37,900 1,000 53,060 L-70*7 2 0,840 7,380 1,000 12,398 2 1,445 7,380 1,000 21,328 L50*5 2 1,445 3,770 1,000 10,895 113,63 1,52 172,72
05.03.07 Kg ACERO S275JR PERF.LAM.BANCO TACÓGRAFO (S.P)
ACERO EN PERFILES S275JR EN BANCO TACÓGRAFO (SP), CON UNIONES SOLDADAS, INCLUSO CORTE Y ELABORACIÓN, CURVADO, LIJADO Y CAPA DE IMPRIMACIÓN ANTICORROSIVA CON UN ESPESOR DE 40 MICRAS STANDART Y P.P DE SOLDADURA PREVIA LIMPIEZA DE BORDES, CARTELAS, PLACAS DE APOYO, RIGIDIZADORES, CUBREJUNTAS, PIEZAS ESPECIALES; CONSTRUIDO SEGÚN PLANOS Y NORMAS DEL CTE DB SE-A. MEDIDO EL PESO NOMINAL SEGÚN PRONTUARIO ENSIDESA.
La casilla anchura indica Kg/m La casilla altura indica unds lineas UNIVERSAL (L1)
L-70*7 2 1,780 7,380 1,000 26,273 2 5,480 7,380 1,000 80,885 L-50*5 5 1,780 3,770 1,000 33,553
140,71 1,52 213,88
05.03.08 Kg ACERO S275JR PERF.LAM.BANCO AMORTIGUADORES (S.P)
ACERO EN PERFILES S275JR EN BANCO AMORTIGUADORES (SP), CON UNIONES SOLDADAS, INCLUSO CORTE Y ELABORACIÓN, CURVADO, LIJADO Y CAPA DE IMPRIMACIÓN ANTICORROSIVA CON UN ESPESOR DE 40 MICRAS STANDART Y P.P DE SOLDADURA PREVIA LIMPIEZA DE BORDES, CARTELAS, PLACAS DE APOYO, RIGIDIZADORES, CUBREJUNTAS, PIEZAS ESPECIALES; CONSTRUIDO SEGÚN PLANOS Y NORMAS DEL CTE DB SE-A. MEDIDO EL PESO NOMINAL SEGÚN PRONTUARIO ENSIDESA.
La casilla anchura indica Kg/m La casilla altura indica unds lineas LIGEROS (L2)
L-70*7 2 0,820 7,380 1,000 12,103 2 2,340 7,380 1,000 34,538
L-50*5 3 0,820 3,770 1,000 9,274
55,92 1,52 85,00
05.03.09 Kg CHAPA LISA DE 2.5 MM.PERIMETRAL
CHAPA LISA DE 2,5 MM DE ESPESOR SOLDADA PERIMETRALMENTE A BASTIDORES DE MAQUINARIA; INCLUSO CORTES, ELABORACIÓN, MONTAJE, LIJADO, IMPRIMACIÓN ANTICORROSIVA Y SOLDADURA PREVIA LIMPIEZA DE BORDES. MEDIDO PESO NOMINAL TEÓRICO.
La casilla altura indica espesor chapa (m)
La casilla formula indica densidad acero (Kg/m3)
La casilla Id indica und Linea FRENOMETRO UNIVERSAL (L1)
1 3,500 0,700 0,002 38,465 7850 1 0,920 0,600 0,002 8,666 7850 FRENOMETRO LIGEROS (L2) 1 2,340 0,280 0,002 10,287 7850 1 0,700 0,230 0,002 2,528 7850 FRENOMETRO MOTOCICLETAS 1 1,450 0,280 0,002 6,374 7850 1 0,700 0,230 0,002 2,528 7850 ALINEADOR UNIVERSAL (L1) 1 0,780 0,100 0,002 1,225 7850 1 1,030 0,100 0,002 1,617 7850 DETECTOR HOLGURA UNIVERSAL
(L1)
2 0,610 0,200 0,002 3,831 7850 DETECTOR HOLGURA LIGEROS
(L2) 2 0,510 0,100 0,002 1,601 7850 VELOCIMETRO CICLOMOTORES 1 0,370 0,100 0,002 0,581 7850 1 0,350 0,100 0,002 0,550 7850 78,25 1,50 117,38
05.03.10 Kg CHAPA LISA DE 16 MM.TAPA MAQUINARIAS DE SP
CHAPA LISA DE 16 MM. DE ESPESOR PARA TAPAS DE MAQUINARIA NO INSTALADA, SOLDADA A GUARDAVIVOS; INCLUSO CORTE, ELABORACIÓN, MONTAJE, IMPRIMACIÓN ANTICORROSIVA Y SOLDADURA PREVIA LIMPIEZA DE BORDES. MEDIDO EL PESO NOMINAL TEÓRICO.
La casilla altura indica espesor chapa (m)
La casilla formula indica densidad acero (Kg/m3) BANCO TACOGRAFOS 1 5,480 1,780 0,016 1.225,153 7850 BANCO AMORTIGUADORES 1 2,340 0,820 0,016 241,001 7850 1.466,15 1,92 2.815,01
