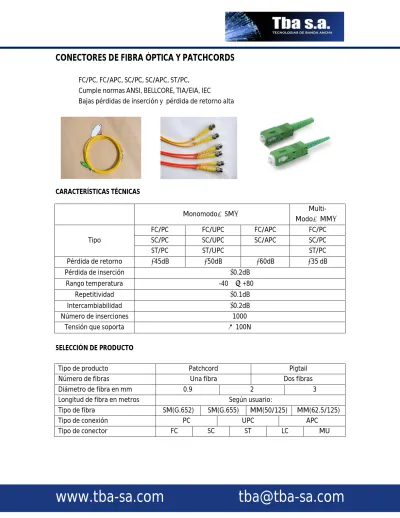

CONECTORES DE FIBRA ÓPTICA Y PATCHCORDS

 FC/PC, FC/APC, SC/PC, SC/APC, ST/PC,  Cumple normas ANSI, BELLCORE, TIA/EIA, IEC

 Bajas pérdidas de inserción y pérdida de retorno alta

CARACTERÍSTICAS TÉCNICAS Monomodo（SM） Multi-Modo（MM） Tipo FC/PC FC/UPC FC/APC FC/PC SC/PC SC/UPC SC/APC SC/PC ST/PC ST/UPC ST/PC Pérdida de retorno ≥45dB ≥50dB ≥60dB ≥35 dB Pérdida de inserción ≤0.2dB Rango temperatura -40℃～+80℃ Repetitividad ≤0.1dB Intercambiabilidad ≤0.2dB Número de inserciones 1000

Tensión que soporta ＞100N

SELECCIÓN DE PRODUCTO

Tipo de producto Patchcord Pigtail

Número de fibras Una fibra Dos fibras

Diámetro de fibra en mm 0.9 2 3

Longitud de fibra en metros Según usuario:

Tipo de fibra SM(G.652) SM(G.655) MM(50/125) MM(62.5/125)

Tipo de conexión PC UPC APC

(2)

www.tba-sa.com

[email protected]

CONECTORES DE FIBRA ÓPTICA Y PATCHCORDS

 LC/PC, MU/PC

 Cumple normas ANSI, BELLCORE, TIA/EIA, IEC  Tamaño pequeño y alta precisión

 Muy baja pérdida de inserción y alta pérdida de retorno  Usado en instrumentación

CARACTERÍSTICAS TÉCNICAS

SM MM

Tipo LC/PC LC/UPC LC/PC

MU/PC MU/UPC MU/PC

Pérdida de inserción ≤0.2dB Pérdida de retorno ≥45dB ≥50dB ≥35 dB Temperatura de Operación -40℃～+80℃ Repetitividad ≤0.1dB intercambiabilidad ≤0.2dB Número de inserciones 1000 Tensión ＞100N SELECCIÓN DE PRODUCTO

Número de fibras Una fibra Dos fibras

Tipo de conexión PC UPC

(3)

www.tba-sa.com

[email protected]

CONECTORES DE FIBRA ÓPTICA Y PATCHCORDS

 MT-RJ, E-200, F-300

 Cumple normas NTSI/TIA/EIA568-B

 Tiene una protector de la férula contra polvo ligado al cuerpo  Evita rompimiento brusco de la señal. Usado en DWDM

SM MM

Tipo MT-RJ/PC E-2000/UPC E-2000/APC MT-RJ/PC E-2000/UPC

F-3000/UPC F-3000/APC F-3000/UPC

IL ≤0.2dB ≤0.2 dB ≤0.1dB ≤0.2 dB ≤0.2dB RL ≥40dB ≥50dB ≥60dB ≥35dB ≥35dB Temperatura -25℃～+75℃ -10℃～+60℃ -25℃～+75℃ -10℃～+60℃ Confiabilidad ≤0.1dB Intercambiabilidad ≤0.2dB Número de inserciones 1000 500 1000 500

(4)

www.tba-sa.com

[email protected]

PIGTAIL DE EXTERIORES

 Pérdida de inserción muy baja y pérdida de retorno alta  Protegido contra corrosión y condiciones adversas de tiempo  Soporta tensiones considerables

 Utilizado en CATV y multimedia

CARACTERÍSTICAS TÉCNICAS SM MM tipo FC/PC FC/UPC FC/APC FC/PC SC/PC SC/UPC SC/APC SC/PC ST/PC ST/UPC ST/PC Pérdida de retorno ≥45dB ≥50dB ≥60dB ≥35 dB Pérdida de inserción ≤0.2dB Temperatura -40℃～+80℃ repetitividad ≤0.1dB Intercambiabilidad ≤0.2dB

Número de inserciones 1000 (time)

Tensión ＞100N

Longitud de las ramas 0, 5 metros y según usuario

Número de fibras 2 4 6 8

Diámetro de fibra en mm 2 3

(5)

www.tba-sa.com

[email protected]

RIBBON PIGTAIL

 Operación robusta, aplicación universal  Disponible para todo tipo de conectores

 Pérdida de inserción muy baja y pérdida de retorno alta  Muy utilizado en Data Centers conjuntamente con ODF

ESPECIFICACIONES TÉCNICAS SM MM Tipo de Conector FC/PC FC/UPC FC/APC FC/PC SC/PC SC/UPC SC/APC SC/PC ST/PC ST/UPC ST/PC LC/PC LC/UPC LC/PC

MU/PC MU/UPC MU/PC

Pérdida de retorno ≥45dB ≥50dB ≥60dB ≥35 dB Pérdida de inserción ≤0.2dB Temperatura -40℃～+80℃ Repetitividad ≤0.1dB Intercambiabilidad ≤0.2dB Número de inserciones 1000 SELECCIÓN DE PRODUCTO

Número de fibras Dos, cuatro, seis, ocho, según usuario

(6)

www.tba-sa.com

[email protected]

PATCH CORD CON CONECTORES ARMADO

 Pérdida de inserción muy baja y pérdida de retorno alta  Soporta mayores tensiones

 Soporta fuerzas y presiones laterales. Protegido contra roedores  Usado en Data Centers de CATV y Telecomunicaciones

CARACTERÍSTICAS TÉCNICAS SM MM Tipo de conector FC/PC FC/UPC FC/APC FC/PC SC/PC SC/UPC SC/APC SC/PC ST/PC ST/UPC ST/PC LC/PC LC/UPC LC/PC pérdida de retorno ≥45dB ≥50dB ≥60dB ≥35 dB pérdida de inserción ≤0.2dB temperatura -40℃～+80℃ repetitividad ≤0.1dB intercambiabilidad ≤0.2dB

Número inserciones 1000 (veces)

tensión ＞100N

Diámetro de fibra en mm 2 3

(7)

www.tba-sa.com

[email protected]

CABLE DE FIBRA BREAKOUT

 Compuesto de cables de 2 hasta 12 fibras independientes con refuerzos y chaquetas  Para cableado de redes LAN y CATV en interiores de edificios y terminales

 Con chaquetas de PVC de baja combustión  Cubierto con capa protectora anti-humedad  Usa cada cable el código de colores TIA/EIA-598-B

SM MM Tipo de conector FC/PC FC/UPC FC/APC FC/PC SC/PC SC/UPC SC/APC SC/PC ST/PC ST/UPC ST/PC LC/PC LC/UPC LC/PC Pérdida de retorno ≥45dB ≥50dB ≥60dB ≥35 dB Pérdida de inserción ≤0.2dB temperatura -40℃～+80℃ repetitividad ≤0.1dB intercambiabilidad ≤0.2dB SELECCIÓN DE PRODUCTO

Tipo de producto Pigtail

(8)

www.tba-sa.com

[email protected]

ADAPTADORES DE FIBRA

 Según las normas de ANSI, BELLCORE, TIA/EIA, IEC  Dimensiones muy exactas

 Manga cerámica o de bronce

 Baja pérdida de inserción (≤0.2 dB), pérdida de retorno elevada (≥50 dB)  Repetitividad menor a 0.2 dB

 Inserciones mayores a 1000

 Permite acoplar dos conectores de fibra óptica

CARACTERÍSTICAS TÉCNICAS TIPO Pérdidas de inserción（dB） Resistencia a la tensión（g） Número de inserciones Temperatura （℃） FC PC ＜0.2 200～600 1000 -40～+80 APC ＜0.2 SC PC ＜0.2 200～600 1000 -40～+80 APC ＜0.2 ST ＜0.2 200～600 1000 -40～+80 LC ＜0.2 200～600 1000 -40～+80 MU ＜0.2 200～600 1000 -40～+80 MTRJ ＜0.2 200～600 1000 -40～+80 E-2000 ＜0.2 200～600 1000 -40～+80 FC-SC ＜0.2 200～600 1000 -40～+80 FC-ST ＜0.3 200～600 1000 -40～+80 SC-ST ＜0.2 200～600 1000 -40～+80

(9)

www.tba-sa.com

[email protected]

ATENUADOR ÓPTICO

 Proporciona diferentes atenuaciones de la señal óptica entre 1dB y 65 dB  Según los estándares de IEC

 Precisión alta en el valor de la atenuación  Empaque compacto

 Funcionamiento estable y robusto

 Hay dos tipos de atenuadores: fijos y variables

CARACTERÍSTICAS TÉCNICAS ATENUADOR VARIABLE

Tipo Variable TBA-GY-VS

Longitud de onda （nm） 1310/1550

Max atenuación（dB） ≥65

Atenuación

Step 0 dB，variable: 5、10、15 dB，presición ±0. 5 dB Step 10 dB，20 dB， variable: 10 dB，presición ±2.0 dB Step 30 dB，40 dB，series variable 10 dB，presición ±3.0 dB

Step 50 dB variable: 10 dB，presición: ±4.0 dB

Temperatura（℃） 0～50

Tipo de conector FC/PC,FC/APC, etc.

SELECCIÓN DE MODELO VARIABLE

1. Tipo de conector FC/PC, FC/APC

(10)

www.tba-sa.com

[email protected]

CARACTERÍSTICAS TÉCNICAS ATENUADOR FIJO

Tipo TBA-GY-PTS TBA-GY-GHS TBA-GY-GLS

Longitud de onda（nm） 1310/1550 1310/1550 1310/1550 Pérdida de retorno（dB） ≥45 ≥40 Atenuación （dB） 1±0.25,2±0.5,3±0.75,5±0.75,10±1,15±1.5,20±2 Tipo de conector FC、SC、ST Rango de Temperatura （℃）－40~+85

SELECCIÓN DE MODELO ATENUADOR FIJO

1. Valor Del atenuador 2. Tipo de conector

(11)

www.tba-sa.com

[email protected]

DIVISOR PLC 1XN

 Operación estable  Fácil instalación

 Especificaciones definidas por el usuario

 Se aplica en CATV, FTTH, redes LAN y redes de telecomunicaciones

ESPECIFICACIONES TÉCNICAS TIPO 1×8 1×16 1×32 Pérdida de inserción,dB ≤10.8 ≤14.5 ≤18 Uniformidad, dB ≤0.9 ≤1.3 ≤2 Longitud de onda, nm 1310/1550 DW Directividad, dB ≥50 Pérdida de retorno,dB ≥50 PDL,dB ≤0.3

Empaque ,mm(L×W×H) 45×5.0×4.5 Definido por usuario Temperatura de almacenamiento ,℃ -40 to 85 Temperatura de operación, ℃ -20 to 70

(12)

www.tba-sa.com

[email protected]

ACOPLADOR DE FIBRA DE DOBLE VENTANA

 Acoplador de fibra que opera en 1310 y 1550 nm  Acoplador 1x2 y 2x2

 Bajas pérdidas

 Empaque según el usuario  Operación estable

 Pérdida de retorno alta  PDL bajo

 Utilizado en CATV, FTTH y LAN

Longitud de onda nm 1310/1550

Ancho de banda nm ±40

Relación（％） 1～99

Pérdidas extras（dB） ≤0.15

Pérdidas de inserción（dB） Según el % del acople

PDL（dB） ≤0.10

Directividad（dB） ≥60

Estabilidad térmica（dB/℃） ≤0.002

Temperatura de operación（℃） -40℃～+80℃

Temperatura de almacenamiento（℃） -40℃～+85℃

Tipo de fibra Fibra desnuda, loose fiber o cable

Longitud de la fibra（m） Definida por el usuario

Configuración de los puertos 1х2、2х2 o definido por el usuario

Tipo de conector FC,SC,ST

(13)

www.tba-sa.com

[email protected]

CUBIERTAS PARA EMPALMES DE FIBRA

 Para ubicar en el mensajero, en paredes y en ductos.

 Las partes plásticas son inyectadas con plástico de alta resistencia con equipo de control numérico

 Fabricadas con protección contra frío, calor, rayos ultravioletas y envejecimiento.  Las fibras permanecen aseguradas mientras se manipula o se tensiona la cubierta

ESPECIFICACIONES TÉCNICAS

Descripción Datos técnicos

Tipo Vertical, horizontal

Puertos In/Out 2 inlet/outlet ports, 4 inlet/outlet ports, 6 inlet/outlet ports, etc

Fibras 12 a 288

Material Plástico de alta calidad

SELECCIÓN DE MODELO

1. Cantidad: Definida por el usuario 2. Tipo: Vertical y Horizontal 3. Fibras: 12-288

(14)

www.tba-sa.com

[email protected]

CAJA TERMINAL DE FIBRA ÓPTICA

 Diseñadas con acero laminado en frío  Tiene varias funciones para ramificación

 Permite que el material de refuerzo metálico de la fibra se fije de la caja conjuntamente con la conexión a tierra

 Modelos para montaje en rack  Modelos para montaje en paredes  Diseñadas para todo tipo de fibra

ESPECIFICACIONES TÉCNICAS

Descripción Especificaciones técnicas Tipos Montaje de rack y montaje de pared

Altura 1U,2U y según usuario

Fibras 12 a 288 fibras

SELECCIÓN DEL MODELO

1. Cantidad: según usuario 2. Tipo: Rack o Pared 3. Fibras: 12-288 4. Altura 1U, 2U

(15)

www.tba-sa.com

[email protected]

ORGANIZOR DE FIBRA

 Es una herramienta para organizar el cableado de fibra en una red de comunicaciones  Sus funciones son: terminar, proteger, conectar y administrar los cables ópticos y los hilos

de fibra

 Permite organizar, saltar, embobinar, cablear y estructurar las redes de fibra con velocidad y eficiencia

 Es el dispositivo de soporte entre le medio de transmisión, fibra óptica y cable de fibra, y los dispositivos o equipos transmisores

ESPECIFICACIONES TÉCNICAS Y SELECCIÓN DE MODELO Nombre del Producto Modelo Dimensiones (HxWxD) mm Capacidad Notas ODF TBA-GPX151F1 2600X600X400 432 Favor indicar tipo de cable TBA-GPX151F2 2200X600X400 288 TBA-GPX151F3 2000X600X400 288 Unidad de 72 fibras FE-72 222X460X260 72 Unidad de 144 fibras FE-144 222X460X260 144

(16)

www.tba-sa.com

[email protected]

GABINETES DE EXTERIORES PARA HUB´S Y PUNTO DE CRUCE

 Para implementar divisiones de una línea troncal de la red de acceso  Se usa para organizar la distribución de cables de fibra en una red externa  Ideal para HUb´s

 Muy usados en FTTH y redes HFC de nodo mas cero

ESPECIFICACIONES TÉCNICAS Y SELECCIÓN DE MODELO Nombre del Producto Modelo Dimensiones (HxWxD) mm Capacidad Notas Gabinete TBA-GPF5-178D-S-88A 1450x750x320 288 Pedestal e instalación de tierra TBA-GPF5-179D-2-88B 1100x750x320 288 Para instalar en tierra y aéreo TBA-GPF5-179B-48 110x750x320 48 Para montar en pared y en poste TBA-GPF5-179B-24 440x31x180 24

Anexos Contiene mangas de piro condensación y de protección. Embobinadora de cable

Capacidad actual
