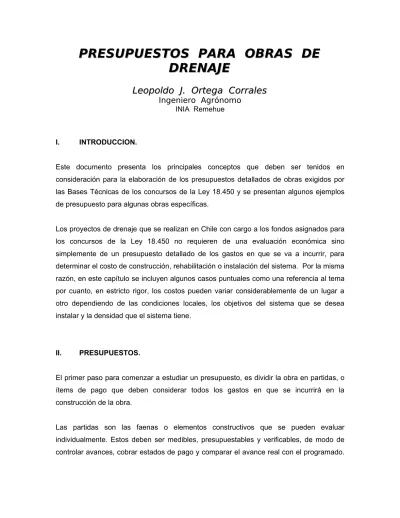

PRESUPUESTOS

PARA OBRAS DE

DRENAJE

Leopoldo J. Ortega Corrales

Ingeniero Agrónomo

INIA Remehue

I. INTRODUCCION.

Este documento presenta los principales conceptos que deben ser tenidos en consideración para la elaboración de los presupuestos detallados de obras exigidos por las Bases Técnicas de los concursos de la Ley 18.450 y se presentan algunos ejemplos de presupuesto para algunas obras específicas.

Los proyectos de drenaje que se realizan en Chile con cargo a los fondos asignados para los concursos de la Ley 18.450 no requieren de una evaluación económica sino simplemente de un presupuesto detallado de los gastos en que se va a incurrir, para determinar el costo de construcción, rehabilitación o instalación del sistema. Por la misma razón, en este capítulo se incluyen algunos casos puntuales como una referencia al tema por cuanto, en estricto rigor, los costos pueden variar considerablemente de un lugar a otro dependiendo de las condiciones locales, los objetivos del sistema que se desea instalar y la densidad que el sistema tiene.

II. PRESUPUESTOS.

El primer paso para comenzar a estudiar un presupuesto, es dividir la obra en partidas, o ítems de pago que deben considerar todos los gastos en que se incurrirá en la construcción de la obra.

Las partidas son las faenas o elementos constructivos que se pueden evaluar individualmente. Estos deben ser medibles, presupuestables y verificables, de modo de controlar avances, cobrar estados de pago y comparar el avance real con el programado.

(2)

En cada partida se debe determinar la unidad que tendrá ésta, siendo en m3, m2, ml, gl, etc.

El segundo paso consiste en cubicar las distintas partidas, es decir, calcular las cantidades de unidades de cada partida, sean éstas en volúmenes, áreas o longitudes. Teniendo todo lo anterior se puede elaborar un presupuesto, para ello se debe estimar el costo de cada partida, estudiando y haciendo un detalle de cada precio unitario (P.U.) para cada partida, ésta debe incluir todos los costos involucrados en la ejecución de un trabajo, debiendo ser compatible con las bases de medición y pagos de cada partida.

III. ANÁLISIS DE PRECIOS UNITARIOS.

El Precio Unitario (P.U.) de cada partida, se considera como la sumatoria de los precios unitarios de mano de obra, materiales, maquinarias y equipos y otros.

P.U. Partida = P.U. mano de obra + P.U. materiales + P.U. Equipos + otros costos 3.1 Precio Unitario de Mano de Obra

Se define como Mano de Obra al costo de obra involucrada en la partida, para ello se debe estimar el rendimiento del trabajador para tener una buena evaluación.

Los costos de mano de obra que se consideran son los Costos Fijos, que constituyen la remuneración del trabajador, y los Costos variables, los que se dividen en:

a.

Costos variables mensuales , los que a su vez se dividen en:

 Sobretiempo, que normalmente es un 50% en horas extras en días hábiles y del 110% horas extras de días Domingos y festivos.

 Trato

 Participaciones

(3)

c.

Leyes Sociales , las que a su vez se dividen en:

 Imposiciones: calculadas sobre la base de un porcentaje sobre la remuneración imponible. Son parte del dinero del trabajador que el empleador retiene e ingresa a los fondos de pensiones y de salud a nombre del trabajador.

 Seguro de accidente: considerando un porcentaje sobre el total ganado por el trabajador, variando de acuerdo a los índices de accidentalidad de la empresa.

• Otras asignaciones:

- De alimentación - De movilización

- Viáticos (según corresponda)

- Asignación por desgaste de herramientas (según corresponda)

- Asignación por pérdida de caja (según corresponda)

• Indemnizaciones: son los costos en que se incurre al despedir un trabajador. Estas se dividen en:

- Desahucio, cancelando un mes de sueldo al trabajador, que es despedido sin el previo aviso de un mes por lo menos.

- Indemnización por años de servicio, que corresponde a un mes de sueldo por cada año de servicio.

- Pago proporcional por vacaciones, pagándose al trabajador que sea despedido antes de haber hecho uso de sus vacaciones.

En la tabla 1 se presenta un resumen del costo aproximado de leyes sociales en Chile, estimación realizada por Ondac (1993)

(4)

TABLA 1. Leyes Sociales.

Asignaciones legales % Beneficios Adicionales %

Semana corrida 18.65 Causas climáticas 2.54

Aporte patronal 0.90 Colación 1.02

Cotización adicional mutual 2.55 Locomoción 0.86

Feriado anual 5.01 Falta de materiales 0.42

Por años de servicio 3.33 Desgaste de Herramientas 2.03 Desahucio 5.00 Capacitación y Alfabetización 0.14

Gratificación 12.07 Aguinaldo 0.50

Equipo de seguridad y trabajo 1.25 Asignación por fallecimiento 0.03 Cotización depto de seguridad 1.00 de la empresa

Subtotal 47.03 Subtotal 8.54

Total 55.57

Fuente: Revista ONDAC

En la tabla 2 se presenta un ejemplo de estimación del costo de mano de obra en acarreo de carretilla (ejemplo proporcionado por la revista ONDAC)

TABLA 2. Ejemplo de estimación del costo de mano de obra en acarreo de carretilla.

Acarreo carretilla a 10 metros

Rendimiento jornalero 0.079 días/m3 _4761$/día ₃₇₆

Desgaste de Herramientas 5% 19

Leyes sociales 51% 192

Precio unitario ($) 587*

* Los precios son ilustrativos y no están actualizados.

3.2 Precio Unitario Materiales

Consiste en una cotización de los materiales a utilizar en obra, obteniéndose de la cubicación y especificaciones técnicas. Dentro del precio se debe considerar que sea puesto en obra.

El precio de los materiales se verá afectado por las ofertas del momento, la calidad de los materiales, volúmenes de los materiales, volúmenes de compra, formas de pago, etc.

(5)

Es recomendable incluir un porcentaje, llamado porcentaje de pérdidas donde se consideran posibles robos, pérdidas por mala utilización del material, por mal almacenamiento, mal transporte, por mala programación de compra, etc.

3.3 Precio Unitario Equipos y Maquinarias

Es el costo de equipos, maquinarias y herramientas utilizables en cada partida, dependiendo fundamentalmente de la planificación de la obra y de la estrategia que se adopte. Se consideran herramientas (martillos, palas, carretillas, etc.), superficies provisorias (escaleras, andamios, carreras, etc.) y maquinarias (grúas, vibradores, betoneras, etc.).

En muchos casos todo lo que es herramienta y superficies provisorias, se puede considerar en los gastos generales o en la instalación de faenas, pero para el caso de maquinarias puede haber 3 posibilidades:

 Equipos arrendados, considerando el arriendo.

 Equipos con leasing, siendo el costo mensual superior a un arriendo tradicional.

 Equipos propios, determinando los costos de depreciación del equipo y los de posesión y operación del mismo.

Por lo general la posibilidad del equipo arrendado es la forma más común para las maquinarias.

En la tabla 3, se presenta un ejemplo de la estimación del precio unitario para un hormigón H-30 (proporcionado por la revista ONDAC)

Cada vez que se haga un estudio de precios unitarios, no debe contemplar Gastos Generales, ni utilidades, ya que se incluyen como partidas separadas en el presupuesto oficial.

TABLA 3. Ejemplo de estimación de precio unitario para un hormigón H-30. Hormigón H-30

(6)

Arena gruesa 0.45 m3 _5500$/m3 ₂₄₇₅

Cemento Polpaico 7 sac/m3 _2623$/m3 ₁₈₃₆₁

Pérdidas 3.98% 731

Rendimiento Concretero 0.95 días/m3 _5290$/m3 ₅₀₂₆

Betonera 11p 7,5hp 0.417 hrs/m3 _9000$/m3 ₃₇₅₃

Leyes sociales 49% 2462

Precio unitario m3 _35256*

* Los precios son ilustrativos y no están actualizados.

IV. PARTIDAS A CONSIDERAR. 4.1 Instalación de faenas.

Para la ley Nº18.450, de Fomento a la inversión privada en obras de riego y drenaje, el ítem de instalación de faenas debe ir como partida dentro del presupuesto general.

Se llama instalación de faenas, a todo lo que corresponde a la construcción de edificaciones e instalaciones necesarias para conseguir un adecuado suministro de servicio para el desarrollo de la obra. Depende de la magnitud de la obra, el terreno disponible, el tipo de construcción, sistema de trabajo, grado de mecanización que se necesite, ubicación, clima y duración de la obra.

Consiste en todo lo referente a oficinas propias, servicios higiénicos, cercos, letreros, bodegas, policlínicos, planta de áridos, de hormigón, talleres, etc.

4.2 Gastos Generales

Se consideran gastos generales a aquellos en que se incurre en la materialización del proyecto; se materializan en el presupuesto como un porcentaje del total del costo directo, que varía entre un 20 a 35%. Los gastos generales se dividen en gastos generales de Obra. y gastos generales indirectos.

a.

Gastos Generales de obra, los que a su vez se dividen en:

(7)

 Personal: se incluye el gasto del personal que no ejecuta la obra, siendo entre ellos, los profesionales, administrativos, topógrafos, bodegueros, junior, etc..

 Asesores: calculistas, de medio ambiente, seguridad, es decir todo profesional que se vaya a necesitar en algún momento, en alguna asesoría.

 Entretenciones, dependiendo del caso asados, tijerales, etc..

a.2 Instalaciones:

 Movilización del personal en caso que sea necesario  Viajes

 Gastos de oficina de obra  Gastos de luz, agua  Policlínica

 Seguridad e higiene industrial

a.3 Equipamiento, es todo lo referente a vehículos, equipos de laboratorio, topografía, etc. Si los equipos no fueran considerados en el estudio de precios unitarios, se deben incluir en los gastos generales. Estos gastos se dividen en:

 Fletes

 Gastos de control de calidad  Topografía

 Teléfono

 Despachos de correspondencia  Herramientas de uso general

b. Gastos Generales Indirectos

b.1 Oficina central, la que debe ser pagada por todas las obras que se están realizando en un determinado momento.

b.2 Varios costos indirectos, son los que incurren por efectos de proyecto, asesorías y aspectos legales, se dividen en:

 Gastos de propuestas

 Garantías o todo lo referente a documentos para mostrar seriedad en las propuestas, cumplimientos de contrato, correcta ejecución de la obra, etc.

(8)

 Costos de notaría en caso que fuera necesario- Derechos y permisos

 Seguros.

c. Imprevistos, pueden considerarse dos tipos:

c.1 Imprevistos que tienen una probabilidad importante de ocurrir en obra, los que se cuentan:

 Diferencias en cantidades de obra  Reparaciones extras

 Clima desfavorable

c.2 Imprevistos que actúan como factor de seguridad ante errores de estudios y cualquier otra situación que pueda afectar a la obra durante su desarrollo. Va a depender del grado de riesgo del contrato, del grado de complicación de éste, del grado de estudio, análisis y seguridad que tenga el costo calculado de la obra.

Otros de los ítems que quedan excluidos según la ley Nº 18450, dentro de los gastos generales y de cualquier otro ítem del presupuesto, son las partidas como la contratación de seguro contra riesgos; la adecuación, construcción o reparación de caminos y cierros de cualquier tipo; la contratación o construcción de bodegas; la inclusión de salarios que correspondan a mano de obra permanente del predio; etc.

4.3 Utilidades

Las utilidades corresponden al monto en dinero que estima el contratista que debería ganar por realizar el trabajo. Normalmente se estima como porcentaje del presupuesto de la construcción, dependiendo fundamentalmente de las esperanzas mínimas de rentabilidad que tengan en la empresa, del grado de complejidad y riesgo de la obra, las proyecciones de mercado, etc.

V. PRESENTACIÓN DE UN PRESUPUESTO

Analizados los principales componentes de un presupuesto, es decir análisis de precios unitarios, cubicaciones y rendimientos, se puede preparar el presupuesto definitivo. En la

(9)

figura 1 se presenta en forma esquemática la metodología para integrar todos los componentes del presupuesto.

Análisis de P.U. Presupuesto

Costo Base Materiales Componentes Obra: -Materiales Rendimientos Empresa: -Mano de Obra Precio Fecha:

-Equipos Subtotal Partida Unidad Cantidad P.U. Total

Mano de Obra Componentes Rendimientos Precio Subtotal Equipos Componentes Rendimientos Precio Subtotal Total G.G. Utilidad Total

Figura 1. Metodología esquemática para integrar la información disponible en un presupuesto

Fuente: De Solminihac y Thenoux, 1997, Procesos y Técnicas de Construcción Ediciones Universidad Católica de Chile.

Sumados los precios totales de cada partida, con el porcentaje de Gastos Generales (G.G.) y la Utilidad, tiene como resultado final el Total Neto, el cual no contempla el impuesto al valor agregado (I.V.A.). Para tener el total general del presupuesto se debe agregar el 18% correspondiente al IVA..

A continuación se presenta un ejemplo de un Presupuesto, pero cabe hacer notar que estos precios son sólo de referencia, y sólo es con el objeto de mostrar el ejemplo, no para usos futuros.

TABLA 4. Ejemplo de un Presupuesto.

(10)

Nombre Propietario: Dirección:

Empresa: Fecha:

Nº Codigo Descripción Un. Cantidad P.U. Total Observa

ciones

1 ESCM Escarpe (a mano) m3 1 900 900.00

2 RIBC Excavación material semiduro m3 7 1066 7 462.00

3 RICM Relleno tierra compactado m3 5 3000 15 000.00

4 HORM15 Hormigón H-15 m3 2 45467 90 934.00

5 MR2U Moldaje recto 2 usos m2 2.7 4657 12 573.90

e= 0.10 Subtotal 126 869.90 G.Generales % 25 31 717.48 Utilidades % 10 12 686.99 Total Neto 171 274.37 I.V.A. % 18 30 829.39 Total general 202 103.75

VI. PLANTILLAS DE PRECIOS UNITARIOS

Las siguientes tablas presentan la metodología más usual de cubicación de los materiales necesarios en una obra. Los precios en ella indicados son una referencia que puede verse afectada por la distancia, accesibilidad del lugar de la faena y momento económico que se encuentre el país.

TABLA 5. Ejemplos de análisis de precios unitarios para distintas partidas de materiales y actividades en faenas de construcción.

CODIGO DESIGNACION UNIDA

D CANTID AD PRECIO UNITARIO PRECIO TOTAL

ILE INSTALACION DE FAENAS GL 1 $4.000.000

Materiales (cubierta de piso) gl 1 $ 1.750.000 $ 1.750.000

Mano de obra construcción gl 1 $ 1.070.000 $ 1.070.000

Mano de obra desarme gl 1 $ 590.000 $ 590.000

(11)

D CANTIDAD UNITARIOPRECIO PRECIO TOTAL

EOMC EXCAVACION OBRA DE ARTE m3 1 $ 2.380

Retroexcavadora HR 0,09 $ 11.000 $ 990

Capataz D.S. 0,04 $ 6.000 $ 240

Jornaleros D.S. 0,15 $ 3.000 $ 450

Combustibles lt 0,6 $ 146 $ 88

Sueldo Operador mes 0,00 $ 120.000 $ 40

Hora Operador hr 0,08 $ 650 $ 52

Leyes Sociales % 63,00% $ 493

Pensión operador día 0,008 $ 3.500 $ 28

HORM 25 HORMIGON H-25 (255 kg de cemento/m3) m3 1 $ 58.373 Ripio, flete a 15 km m3 0,85 $ 7.900 $ 6.715 Arena, flete 15 km m3 0,5 $ 7.900 $ 3.950 Cemento sacos 8,5 $ 3.000 $ 25.500 Membrana de curado gl 1 $ 300 $ 300 Pérdidas % 5,00% $ 1.823 Concretero día 0,5 $ 8.200 $ 4.100 Jornalero día 1,1 $ 5.200 $ 5.720

Jefe de obra día 0,05 $ 24.000 $ 1.200

Capataz día 0,01 $ 10.000 $ 100

Recargo desgaste de herramientas % 10,00% $ 410

Leyes sociales % 63,00% $ 7.006

Betonera hr 0,5 $ 1.899 $ 950

Vibrador de inmersión hr 0,5 $ 600 $ 300

Tractor aljibe hr 0,05 $ 6.000 $ 300

AC44 ENFIERRADURA kg 1 $ 490

Acero A44-28H kg 1,08 $ 305 $ 329

Alambre negro # 18 kg 0,007 $ 315 $ 2

Enfierrador 1ª + ayudante día 0,014 $ 5.500 $ 77

Leyes sociales % 63,00% $ 49

Pérdidas % 10,00% $ 33

(12)

D AD UNITARIO TOTAL HORM 15 HORMIGON H-15 (170 kg de cemento/m3) m3 1 $ 45.467 Grava, flete a 15 km m3 0,85 $ 5.000 $ 4.250 Arena, flete 15 km m3 0,45 $ 6.000 $ 2.700 Cemento sacos 7 $ 3.000 $ 21.000 Membrana de curado gl 1 $ 300 $ 300 Pérdidas % 5,00% $ 1.413 Maestro día 0,5 $ 8.000 $ 4.000 Jornalero día 0,7 $ 5.000 $ 3.500 Capataz día 0,1 $ 10.000 $ 1.000

Leyes sociales % 63,00% $ 5.355

Betonera hr 0,5 $ 1.899 $ 950

Vibrador de inmersión hr 0,5 $ 600 $ 300

Tractor aljibe hr 0,05 $ 6.000 $ 300

MR2U MOLDAJE RECTO m2 1 $ 4.657

Pino bruto m2 0,93 $ 2.200 $ 2.046

Flete gl 1 $ 1.345 $ 1.345

Clavos 2 1/2" kg 0,12 $ 370 $ 44

Alambre negro # 14 kg 0,15 $ 320 $ 48

Carpintero 1ª + ayudante día 0,12 $ 6.000 $ 720

Leyes Sociales % 63,00% $ 454

D CANTID AD PRECIO UNITARIO PRECIO TOTAL RTCM RELLENO ESTRUCTURAL m3 1 $ 2.380

Placa bencinera 60 kg día 0,156 $ 8.170 $ 1.275

Jornalero día 0,15 $ 4.000 $ 600

SCCOL GAVIONES m3 1 $ 15.000 Gaviones un 0,35 $ 15.000 $ 5.250 Alambre kg 1,1 $ 310 $ 341 Bolones m3 1,1 $ 4.146 $ 4.561 Herramientas gl 1 $ 40 $ 40 Capataz día 0,01 $ 10.000 $ 100 Maestro día 0,2 $ 8.000 $ 1.600 Jornalero día 0,25 $ 5.000 $ 1.250 Leyes sociales % 63,00% $ 1.859

(13)

GEOT GEOTEXTIL m2 1 $ 907 Geotextil m2 1,05 $ 290 $ 305 Alambre kg 0,02 $ 310 $ 6 Ayudante día 0,04 $ 5.650 $ 226 Jornalero día 0,025 $ 5.600 $ 140 Leyes sociales % 63% $ 231

EMSQ EXCAVACION PARA GAVIONES m3 1 $ 1.318

Retroexcavadora hr 0,12 $ 8.300 $ 996

Jornalero día 0,08 $ 2.330 $ 186

ALBPI ALBAÑILERIA DE PIEDRA m3 1 $ 9.310

Bolón un 15 $ 32 $ 480 Arena m3 0,15 $ 8.000 $ 1.200 Cemento saco 1,2 $ 3.000 $ 3.600 Pérdidas morteros % 5,00% $ 240 Maestros (2) día 1 $ 2.325 $ 2.325 Leyes sociales % 63,00% $ 1.465

HORM

268 HORMIGON DE BOLONES m3 1 $ 36.879

Ripio, flete 15 km m3 0,65 $ 8.800 $ 5.720

Arena gruesa, flete 15 km m3 0,41 $ 8.500 $ 3.485

Bolón seleccionado, flete 15 km m3 0,49 $ 8.000 $ 3.920

Cemento saco 6 $ 3.000 $ 18.000

Pérdidas % 10,00% $ 1.800

Concretero día 0,38 $ 6.014 $ 2.285

Desgaste de herramientas % 10,00% $ 229

(14)

ESCQ ESCARPE m3 1 $ 900

Bulldozer hr 0,04 $ 15.500 $ 620

Combustible lt 1,01 $ 150 $ 152

Pensión Operador mes 0,0004 $ 100.000 $ 40

Jornal día 0,015 $ 3.600 $ 54

RICM RELLENO TIERRA

COMPACTADO

m3 1 $ 3.000

Placa compactadora hr 1,25 $ 550 $ 688

Maestro de primera día 0,1 $ 2.365 $ 237

Jornalero día 1 $ 1.100 $ 1.100

RTCQ TERRAPLEN RESPALDO GAVIONES

m3 1 $ 3.000

Placa compactadora hr 1,25 $ 550 $ 688

Maestro de primera día 0,1 $ 2.365 $ 237

Jornalero día 1 $ 1.100 $ 1.100

RIBC EXCAVACION MATERIAL

SEMIDURO m3 1 $ 1.066 Retroexcavadora hr 0,111 $ 8.380 $ 930 Capataz día 0,014 $ 2.500 $ 35 Jornalero día 0,029 $ 1.500 $ 44 Desgaste de herramientas % 10,00% $ 8 Leyes sociales % 63,00% $ 49

(15)

VII. COSTOS DE CONSTRUCCION DE OBRAS DE DRENAJE

7.1. Costos de construcción Sistema Zanja - Dren Topo para drenaje Superficial de Suelos Ñadis.

En la Tabla 6, se presentan los costos de construcción de un sistema zanja-dren topo en un suelo ñadi, serie Frutillar, en condiciones de suelo limpio, sin restos de troncos ni matorrales. El trabajo se realizó en una superficie de 30.55 has. El espaciamiento entre drenes fue de 5 m, construcción manual de las zanjas y los drenes topo se construyeron con un implemento accionado por tractor. De dicha tabla se desprende que el costo de este tipo de obra es de UF 13.27 por hectárea.

TABLA 6. Costos totales de construcción de un sistema de drenaje superficial tipo zanja - dren topo para suelos ñadis.

Item Unidad UnitarioCosto

(UF) Cantidad Costo Total (UF) Topografía Ha 0,87 30,55 26,58 Excavación zanja Tierra m3 _0,03 _862,20 _25,87 Ripio m3 _0,14 _934,05 _130,77 Picotas Km 0,70 2,40 1,68 Palas Km 3,05 2,40 7,32 Limpieza zanja Deterioro severo M 0,03 645,00 19,35 Deterioro regular M 0,02 680,00 17,20

Confección drenes topo Km 0,42 61,10 25,66

Movimiento material de bordes

Tierra m3 _0,04 _862,20 _34,49 Ripio m3 _0,09 _934,05 _84,06 Cercado de zanjas Polines Km 4,43 4,79 21,22 Alambre Km 1,24 4,79 5,94 Mano de obra Km 1,09 4,79 5,22 TOTAL 405,36 UF/ha 13,27 Fuente: Ortega, 1996.

7.2 Costos de construcción de drenes entubados.

En la tabla 7 confeccionada por Kremer Croxatto (1998) se incluyen los costos de construcción de un dren entubado, en el cual no se ha considerado gastos generales, imprevistos, utilidades ni impuestos y considerando valores medios de proveedores.

(16)

TABLA 7.Costo de construcción de dren entubado de cemento, profundidad 1.5 m, envolvente granular hasta 60 cm y Geotextil.

Partidas de construcción 1.1.1.1.1. Cantidad Precio Unitario ($) Total ($) Excavación

Excav. Zanja c/máquina en posicionamiento continuo m3 _1.2 ₇₃₇ ₈₈₄

Suministro y colocación del tubo

Cama de arena m3 _0.025 _4.000 ₁₀₀

Tubo 250 mm tipo Graudren Uni 2 1.340 2.680

Geotextil tipo Polyfelt m2 ₁ ₅₀₀ ₅₀₀

Tecle, roldana y estructura de soporte Día 0.01 2.975 30

Jornalero (2 jornales en colocación del tubo) Día 0.01 4.685 47

Leyes sociales 57% % 57 27

Rellenos

Relleno entorno tubo c/bolón selec. Hasta 50 cm bajo N.T.

m3 _0.36 _5.000 _1.800

Relleno común m3 _0.4 _1.000 ₄₀₀

TOTAL 6.468

Comentarios : Resultados promedios obtenidos para Rangos medios de insumo básicos:

- costos directo por ml de dren untubado: $/ML 6.468

Fuente: Kremer Croxatto, 1998.

En la Tabla 8 siguiente, se muestran los costos unitarios de las distintas faenas que deben realizarse en la construcción de un sistema de drenes paralelos entubados, según un trabajo realizado por Mourgues (1996). La citada tabla no incluye los costos de construcción de estructuras, las cuales son consideradas separadamente en las Tablas 9, 10, 11 y 12.

(17)

TABLA 8. Costos de construcción de drenes entubados

Actividad y material Cantidad Unidad Unitario $ Total $ Topografía

Perfil longitudinal 1 km 60.000 60.000

Replanteo 1 km 50.000 50.000

Total - - - 110.000

Excavación (terreno blando) 1 m3

Retroexcavadora CASE 580H 0.08 hr 8.000 640 Pensión operador 0.09 - 5.000 450 Petróleo 0.64 lt 145 93 Flete combustible 30 % - 19 Combustible 0.028 lt 250 7 Jornalero 0.08 día 2.500 200 Leyes sociales 55 % - 110 Total - - - 1.519 Colocación tubos PVC 1 m Tubo PVC 110 mm Drenapecc 1 m 1.372 1.372 Geotextil (Fisira G-20) 0.5 m2 ₄₇₀ ₂₃₅ Jornalero 0.048 día 2.500 120 Leyes sociales 55 % - 66 Total - - - 1.793 Cama de grava 1 m3 Grava 1 m3 _5.000 _5.000 Jornalero 0.25 día 2.500 625 Leyes sociales 55 %0 - 344 Total - - - 5.969 Envolvente de grava 1 m3 Grava 1 m3 _5.000 _5.000 Jornalero 0.25 día 2.500 265 Leyes Sociales 55 % - 344 Total 5.969

Relleno zanja s/compactar 1 m3

Retroexcavadora 0.045 hr 8.000 360 Pensión operador 0.09 - 5.000 450 Petróleo 0.8 l 145 116 Flete combustible 20.0 % - 23 Combustible 0.028 l 250 7 Jornalero 0.08 día 2.500 200 Leyes sociales 55 % - 110 Total 1.266 Fuente: Mourgues, 1996.

7.3 Costos de construcción de obras de arte.

Las obras de arte mas comunes en un sistema de drenaje son las cámaras de inspección, conexión, filtración y las estructuras de salida. En las tablas siguientes se indican los costos de construcción de algunas de ellas según las figuras que se indican:

(18)

TABLA 9. Costo de Obras de Arte. Tipo estructura y materiales

Cantidad Unidad Valor Unitario

Valor Total Cámara filtración (Figura 2.)

Excavación (+20% esponjamiento) 0.94 m3 _1.972 _1.854

Bolones 0.91 m3 _4.000 _3.640

Tubos Cc 600 mm 1 Gl 13.500 13.500

Rejilla metálica 1 Gl 7.600 7.600

Total 26.594

Cámara inspección (Figura 3.)

Radier 225 kg c/m3 _0.07 _m3 _45.000 _3.150

Albañilería pandereta 10.3 m2 _6.613 _68.114

Tapas madera raulí 1 Gl 14.400 14.400

Entrada y salida PVC 110 1 m 2.477 2.477

Total 72.479

Cámara inspección (Figura 4)

Fe A 44-28 H 20 kg 700 14.000

Moldaje 5 m2 _8.000 _40.000

Hormigón 255 kg c/m3 _0.4 _m3 _4.500 _18.000

Tubo CC 1000 mm 2 Gl 30.000 60.000

Tubo CC 600 mm 1 Gl 13.500 13.500

Escalera cámara 1 uni 15.000 15.000

Total 160.500

Cámara conexión zanja-tubo (Fig. 5)

Hormigón 225 kg c/m3 _0.09 _m3 _45.000 _4.050

Albañilería 6.32 m2 _6.613 _41.794

Tapa madera raulí 1 Gl 14.400 14.400

Rejillas metálicas 1 Gl 12.500 12.500 Total 77.082 Salidas (Figura 6) Radier 255 kg c/m3 _0.15 _m3 _45.000 _6.755 Albañilería 2 m2 _6.613 _13.236 Total 19.976 Salidas (Figura 7) Radier 255 kg c/m3 _0.15 _m3 _45.000 _6.755 Albañilería 2 m2 _6.613 _13.236 Total 19.976 Salidas (Figura 8) Radier 255 kg c/m3 _0.15 _m3 _45.000 _6.755 Albañilería 2 m2 _6.613 _13.236 Total 19.976 Salidas (Figura 9) Radier 255 kg c/m3 _0.15 _m3 _45.000 _6.755 Albañilería 2 m2 _6.613 _13.236 Total 19.976

(19)

(*)_{Valores no incluyen: flete, mano de obra ni leyes sociales. Válidos julio 1997.}

(20)

(21)

(22)

(23)

Figura 6. Estructuras de salida en albañilería. (a)

(24)

Figura 8. Estructura de salida en albañilería ( c ).

(25)

TABLA 10. Costos de construcción de una camara de inspección en albañilería de dimensiones 1.15*0.8 m y 1.5m de altura.

Partidas de construcción Unidad Cantidad Precio

Unitario ($) Total ($) Excavación Excavación a mano m3 _6.7 _2.407 _16.127 Confección de cámara Radier e=7 cm m3 _0.07 _27.321 _1.912

Albañilería (precio incluye mano de obra) m2 _10.3 _6.900 _71.070

Tapa cámara raulí PLG 1 16.000 16.000

Tubo PVC 110 (entrada y salida cámara) m 1 2.500 2.500

Jornalero (1 en colación de tubos) Día 0.3 4.685 1.406

Leyes sociales 57% % 57 801

Rellenos

Relleno en torno a obra c/material seleccionado m3 _4.5 _3.601 _16.205

Transporte a botadero 30% de esponjamiento m3 _2.9 ₅₆₆ _1.641

TOTAL 127.662

Fuente: Kremer y Croxatto, 1998.

TABLA 11. Costos de construcción de una cámara de inspección con antecámara de tubo de c.c. (d=0.6m y h = 1.0 m). camara de dos tramos: primer tramo en tubo de d=1.0 m y h=1.0 y segundo tramo en cajón de hormigón armado de 1.4*1.5 m.

Partidas de construcción Unidad Cantidad Precio

Unitario ($) Total ($) Excavación Excavación a mano m3 _12.5 _2.407 _30.088 Confección de cámara Emplantillado e= 5cm m2 _2.3 _23.258 _53.492 Enfierradura m2 ₂₀ ₅₉₉ _11.980 Moldaje de 2 usos m2 ₅ _5.217 _26.083

Hormigón H 15 para segundo tramo cámara m 0.4 41.582 16.633

Tubo de C.C. 1.000 m UNI 1 29.005 29.005

Tubo de CC 600 mm UNI 1 9.498 9.498

Transporte de tubos GL 1 2.500 2.500

Escalera cámara GL 1 15.000 15.000

Jornalero (2 en colocación de tubos y escalera) Día 2 4.685 9.370

Leyes sociales 57% % 57 5.341

Rellenos

Relleno en torno a obra c/material seleccionado m3 ₈ _3.601 _28.808

Transporte a botadero 30% de esponjamiento m3 _5.9 ₅₆₆ _3.339

TOTAL 241.137

(26)

TABLA 12. Costos de construccion de una camara de filtracion con bolones de 15-20 cm dispuestos en forma circular: d=1.3 m y h=0.7 m y tubo de cemento vibrado con perforaciones (d=0.6 m).

Partidas de construcción

1.1.1.1.1.Cantidad Unitario Precio ($)

Total ($)

Excavación

Excavación a mano m3 _1.1 _2.407 _2.648

Confección de cámara

Bolones (incluye flete 15 km) m3 _0.9 _3.000 _2.700

Jornalero (dos en colocación de bolones) Día 0.5 4.685 2.343

Rejilla metálica GL 1 7.600 7.600

Maestro de primera (colocación de rejilla) m 0.1 9.620 962

Tubo con perforaciones D=600 m GL 1 13.500 13.500

Transporte de tubo GL 1 1.250 1.250

Jornalero (2 en colocación de tubo) Día 0.2 4.685 937

Leyes sociales 57% % 57 2.418

TOTAL 34.358

7.4

Costos de algunas labores y materiales.

En las tablas siguientes se incluye algunos valores

referenciales de excavación, movimiento de tierra y arriendo de maquinaria, según la Ordenanza General de Urbanismo y Contrucción (Mayo, 1997). Asimismo, se indican valores de tubería de drenaje y geotextiles según información entregada al autor de este manual por los propios fabricantes.

TABLA 13. Costos de excavación manual por metro cúbico según tipo de suelos Condición Dimensiones zanja (m) Rendimiento excavador Total

Terreno Ancho Profundidad (día/m3) ($)

Blando 1 0-2 0.21 1.972 Semi duro 1 0-2 0.26 2.442 1 2-4 0.44 4.133 Duro 1 0-2 0.37 3.475 1 2-4 0.59 5.541 Muy duro 1 0-2 0.80 7.514 Ext. Escombros - - 1.00 m3 _1.800

(27)

(*)_{Costo total incluye un valor de $5.762/día 8% de recargo por desgaste de herramientas}

y 55% leyes sociales.

TABLA 14. Costo Movimiento de Tierra.

Item Unidad Costo

$

Acarreo carretilla a 10 m m3 ₆₀₉

Acarreo carretilla a 50 m m3 _1.419

Acarreo carretilla a 100 m m3 _2.430

Esparcimiento rellenos (espesor 10 cm) m2 ₅₅

Esparcimiento rellenos (espesor 30 m) m2 ₁₁₀

Excavación para obras de arte m3 _2.016

Excavación fosos (transporte 1 km) m3 _1.015

Retroexcavadora CASE 580 H Cargador CAT 936

Excavación terreno duro m3 ₈₃₃

Bulldozer CAT D-6D Cargador CAT 936

Fuente: Ordenanza General de Urbanismo y Construcción, Mayo 1997.

TABLA 15. Costo de arriendo de maquinaria para movimiento de tierra.

Tipo Unidad Costo

maquinaria $

Bulldozer CAT D-6D hora 20.000

Bulldozer CAT D-8-K hora 35.000

Bulldozer CAT D8-K hora 30.780

Bulldozer CAT D8-N hora 33.210

Bulldozer CAT D8L hora 39.000

Bulldozer D 4E hora 16.500 Bulldozer D 5 hora 17.000 Motoniveladora 12 G hora 12.550 Motoniveladora 140 G hora 13.770 Motoniveladora 160 HP hora 13.500 Motoniveladora 180 HP hora 15.000

Motoniveladora CAT 140-G hora 17.000

Motoniveladora CAT 146 Hora 21.000

Mototrailla CAT 619 Hora 21.870

Retroexcavadora JCB 4*4*4 Hora 10.332

Retroexcavadora CASE 580 H Hora 7.500

Retroexcavadora CAT 320 L Hora 22.000

Retroexcavadora CAT 416 Hora 9.000

Retroexcavadora CAT 320 Hora 18.630

Retroexcavadora Ferguson MF 750 4*4 Hora 8.500

Retroexcavadora Ferguson MF 96 Hora 7.500

Retroexcavadora Ferguson M 86 Hora 7.600

Retroexcavadora Ferguson NF 86 Hora 7.250

Retroexcavadora Ford 555-B Hora 8.000

(28)

Fuente: Ordenanza General de Urbanismo y Construcción, Mayo 1997.

TABLA 16. Costo de tubería utilizada con fines de drenaje.

Material Tipo Diámetro Nominal (mm) Valor (*) ($/m) Plástico Flexadren 50 325 65 429 100 825 200 1.925 Drenapecc 65 704 110 1.372 160 2.732 Cemento Graudren 100 1.140 150 1.986 200 3.092 250 4.004

(*) : Valores no incluyen IVA. Julio 1997.

TABLA 17. Costo de algunos geotextiles utilizados en drenaje.

Tipo Modelo Valor (*)

$/m2 Fisira G-10 378 G-20 470 G-30 603 G-40 670 G-50 737 G-60 933 G-70 1.037 G-80 1.224 Polyfelt TS-500 323 TS-600 496

(*) : Valores no incluyen IVA. Julio 1997.

VIII PRESUPUESTO PROYECTO DE DRENAJE SUPERFICIAL MACRORED EXTRAPREDIAL SUELOS ÑADI.

En este capítulo se presenta un presupuesto de un caso real, en que la obra proyectada corresponde a una Macrored de Drenaje Extrapredial en suelos Ñadis de la Serie Frutillar, ubicada en la Comuna de Frutillar, Provincia de LLanquihue, Décima Región, siendo la superficie de influencia directa del proyecto de 1.595 ha.

(29)

En el área del proyecto se presenta una situación generalizada de mal drenaje durante gran parte del año. El origen de la recarga es la lluvia, mediante la precipitación directa sobre el área del proyecto, y por la escorrentía superficial generada en las áreas adyacentes.

La obra proyectada corresponde a una macrored extrapredial de drenaje, la cual está compuesta por las siguientes obras:

Drenes Colectores.

Son zanjas que reciben las aguas de drenaje prediales y las descargan en los cauces naturales existentes. Se contempla la construcción de un total de 10.984 m de zanjas colectoras.

Cauces Naturales.

Son los ríos y esteros existentes en la red hidrográfica, y reciben las aguas de drenaje de los drenes colectores. En estos cauces se debe realizar la limpieza y ampliación de su sección. Se contempla la intervención de un total de 19.555 m de cauces naturales.

Se especifican las inversiones y costos que son necesarios para la materialización de las obras propuestas.

Los valores se expresan en pesos de Febrero de 1998, en valores Netos, sin incluir el IVA. Tanto los estándares técnicos como los precios utilizados, corresponden a valores locales, obtenidos de proyectos similares realizados en la región.

En la Tabla 18 se presentan los estándares de rendimiento y construcción de las obras proyectadas.

(30)

Tabla 18. Estándares de rendimiento y construcción obras proyectadas.

────────────────────────────────────────────────────────

A C T I V I D A D MEDIO DE CONSTRUCCION RDTO.

──────────────────────── ────────────────────

IDENTIFICACION UNIDAD IDENTIFICACION UNIDAD

──────────────────────────────────────────────────────── AMPLIACION CAUCE

Limpieza Condición Favorable m2_{Excavadora hr 585 m}2_/hr

Limpieza Condición Normal m2_{Excavadora hr 450 m}2_/hr

Limpieza Condición Severa m2_{Excavadora hr 315 m}2_/hr

Excavación m3_{Excavadora hr 36 m}3_/hr

CONSTRUCCION COLECTORES

Hechura faja km Camión tolva hr 0,1 km/hr Mano de obra J 0,1 km/J Excavación suelo m3_{Excavadora hr 70 m}3_/hr

Excavación ripio m3_{Excavadora hr 40 m}3_/hr

Repase y Terminación Sección m3_{Mano de Obra J 5 m}3_/J

Retiro del suelo excavado m3_{Camión tolva hr 38 m}3_/hr

Retiro del ripio excavado m3_{Camión tolva hr 32 m}3_/hr

Esparcimiento suelo y ripio m3_{Buldozer hr 75 m}3_/hr

Cercado km Mano de Obra J 0,01 km/J ──────────────────────────────────────────────────────── Conociendo los estándares técnicos y los precios de mercado, se determina el precio unitario de las diferentes partidas del presupuesto.

En la Tabla 19 se presenta el Precio Unitario de Cauces Naturales.

En la Tabla 20 se presenta el Precio Unitario de Roce, Despeje y Limpieza de Faja. En la Tabla 21 se presenta el Precio Unitario de Excavación de Colectores.

En la Tabla 22 se presenta el Precio Unitario de Retiro del material excavado. En la Tabla 23 se presenta el Precio Unitario de Cercado de Drenes.

Finalmente, conociendo los precios unitarios y la cubicación del proyecto,se realiza el cálculo del Presupuesto Total de Construcción, que se presenta en la Tabla 24.

(31)

IX. CITAS BIBLIOGRAFICAS.

Kremer, W. Y J.C. Croxatto. 1998. Construcción de proyectos al amparo de la ley 18.450. Manual de precios unitarios referenciales de actividades. Informe final. Comisión Nacional de Riego.

Mourgues, M. 1996. Drenaje fundo Santa María de Maule. Proyecto presentado al concurso 109 de la Ley 18.450.

MOP. Obras tipo. Dirección de Riego. Ministerio de Obras Públicas.

ONDAC. 1997. Ordenanza General de Urbanismo y Construcciones. Manual de la Construcción. Mayo.

Ortega, C.L. 1996. Drenaje de suelos ñadis. INIA-Remehue; Comisión Nacional de Riego. Cartilla divulgativa.

Ortega C., L.. 1997. Normas técnicas para la construcción de obras de drenaje superficial. Cartilla Divulgativa N°3 Proyecto INIA/CNR “Estudio de Investigación y Validación de Tecnología de Drenaje en las IX, X y XI Regiones”. Centro Regional de Investigación Remehue-INIA. Osorno, Chile. 37 p.

USBR. 1993. Drainage Manual. A Water resource technical publication. U.S. Department of Interior, Bureau of Reclamation.
