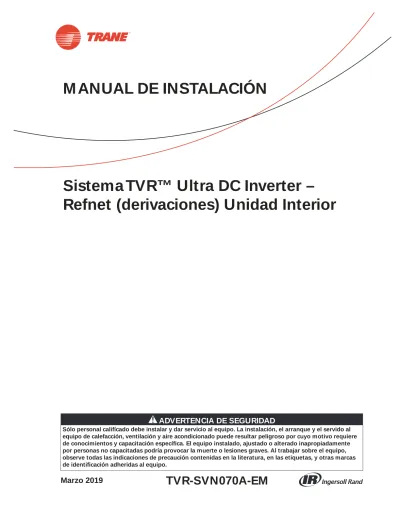

M ANUAL DE INSTALACIÓN
Sistema TVR™ Ultra DC Inverter –
Refnet (derivaciones) Unidad Interior
Conteúdo
M ANUAL DE INSTALACIÓN DE LA TUBERÍA DE REFNETS DE
LA UNIDAD INTERIOR . . . 4
.
Lista de refnets . . . 4
.
Incisión . . . 5
.
Avisos de instalación . . . 6
.
Colocación horizontal de la tubería de bifurcación . . . . 6
.
Precaución de instalación . . . 6
.
ID:12.7
(ID:15.9) OD:19.1
ID:19.1
OD:19.1 ID:19.1 ID:15.9 ID:12.7 (ID:15.9) OD:19.1
OD:12.7 ID:9.5
ID:9.5
ID:6.4 OD:9.5
ID:6.4 ID:9.5 OD:9.5
ID:15.9
(ID:19.1) OD:22.2
ID:22.2
OD:22.2 ID:22.2 ID:25.4 ID:15.9 (ID:19.1) OD:22.2
ID:12.7
OD:12.7
ID:6.4 ID:9.5 OD:12.7
OD:12.7 ID:12.7 ID:9.5
ID:12.7
ID:6.4 ID:9.5
ID:28.6 ID:31.8
OD: 28.6
ID:28.6
ID:19.1 ID:22.2 OD: 28.6
ID:19.1 ID:22.2 OD: 28.6
ID:15.9 ID:15.9 OD: 15.9 ID:19.1 (ID: 12.7) OD: 15.9 ID:9.5 ID:15.9 (ID: 12.7) OD: 15.9 ID:9.5 ID:6.4
ID:19.1 ID:22.2 ID:28.6 OD:34.9
ID:34.9
OD:34.9 ID:38.1 ID:22.2 ID:28.6 OD:34.9
ID:34.9
ID:12.7
(ID:15.9) OD:19.1
ID:19.1
OD:19.1 ID:19.1 ID:22.2 ID:12.7 (ID:15.9) OD:19.1
ID:9.5 ID:34.9 ID:41.3 ID:34.9 ID:41.3 ID:41.3 ID:44.5 ID:44.5 OD:41.3 ID:15.9 (ID:19.1) OD:22.2 ID:22.2
OD:22.2 ID:22.2 ID:25.4 ID:15.9 (ID:19.1) OD:22.2
ID:12.7
M ANUAL DE INSTALACIÓN DE LA TUBERÍA DE
REFNETS DE LA UNIDAD INTERIOR
M uchas gracias por com prar nuestro aire acondicionado .Antes de usarlo, lea atentam ente este m anual y guárdelo para futuras referencias .
Lista de refnets
Nombre Juntas del lado de gas Juntas del lado de líquido
TRDK056 HP Material de aislamiento térmico (2 conjuntos) TRDK112 HP (2 conjuntos) TRDK225 HP (2 conjuntos) TRDK314 HP (2 conjuntos) TRDK768 HP (2 conjuntos) 4 TVR-SVN070A-EM
ID:54 ID:34.9 ID:41.3 ID:63.5 ID:54 OD:54 OD:54 ID:41.3 ID:63.5 ID:15.9 (ID:19.1) OD:22.2 ID:22.2 (ID:19.1)
OD:22.2 ID:22.2 ID:25.4
ID:25.4 OD:22.2 ID:54 ID:34.9 ID:41.3 ID:63.5 ID:54 OD:54 OD:54 ID:41.3 ID:63.5 ID:28.6 ID:31.8 OD: 28.6 ID:28.6
ID:19.1 ID:22.2 OD: 28.6
ID:19.1 ID:22.2 OD: 28.6
ID:15.9
Pieza de conexión
M ANUAL DE INSTALACIÓN DE LA TUBERÍA DE REFNETS DE LA UNIDAD INTERIOR
TRDK840 HP (2 conjuntos) TRDK918 HP (2 conjuntos)
Guía de selección de modelos y de incisión
Seleccione e instale la tubería de los refnets de acuerdo con el manual de instalación de la unidad exterior y las condiciones reales de instalación.
Soporte de tuberias
Tubería
Tubería de campo Cortar la parte del
sitio del medio
M ANUAL DE INSTALACIÓN DE LA TUBERÍA DE BIFURCACIÓN DE LA UNIDAD INTERIOR
Avisos de instalación
1 . Seleccione el m odelo de las tuberías de refnet según la Guía de selección de m odelos y la capacidad de la unidad interior descendente
2 . De acuerdo con el tam año real de la tubería, corte las partes innecesarias con herram ientas especiales, com o el cortador, tom e el lado de gas0 TRDK056HP, por ejem plo, y siga los pasos de funcionam iento de la siguiente m anera: a .Al seleccionar el m odelo TRDK056HP, el objeto real com o se m uestra en la Fig .1, im agine que la tubería que se utiliza es Ø15,9, com o se m uestra en la Fig .2, y corte la tubería soldada del com ponente de tubería de refnet . b .Com o se m uestra en la Fig .2, corte la tubería de conexión independiente .
c .Com o se m uestra en la Fig .3, suelde los com ponentes de la tubería de bifurcación con el refnet del sistema . 3 . En particular, tenga en cuenta lo siguiente:
a .Cuando el tam año real de la tubería coincida con el lado no soldado de tres uniones directas en form a de U, suelde la tubería con las tres uniones directas en form a de U directam ente .
b .Para la tubería de conexión separada no soldada del TRDK840HP, com o se m uestra en la Fig .3, corte en la parte inferior del lado de acoplam iento si es necesario utilizar el lado acam panado y viceversa
Cortar aquí Cortar aquí Cortar aquí
Cortar aquí
Figura 02.
Colocación horizontal de la tubería de bifurcación
Dirección A
≤ ±10°
Dirección B
≤ ±10° Un ángulo de inclinación
horizontal no debe ser superior a 10°. ≤ ±10°
B
VerticalA
Figura 03.Precaución de instalación
Preste atención a la distancia de la tubería horizontal recta
>0,5 m >0,5 m Unidad >0,5 m interior Unidad interior Unidad interior Figura 04. 6 TVR-SVN070A-EM
M ANUAL DE INSTALACIÓN DE LA TUBERÍA DE BIFURCACIÓN DE LA UNIDAD INTERIOR
a .La distancia de la tubería horizontal recta entre dos tuberías de bifurcación adyacentes debe ser ≥ 0,5 m . b .La distancia entre dos bifurcaciones adyacentes debe ser ≥ 0,5 m .
c .La distancia de la tubería horizontal recta, que la unidad exterior conecta detrás de la tubería de bifurcación, debe ser ≥ 0,5 m .
Aislamiento térmico
Asegúrese de aislar los refnets contra el calor 1 . Ejem plo del refnet conectada .
Tubería de campo Tubería de campo Refnet (suministrada) Tubería de campo Figura 05.
2 . Utilice el m aterial de aislam iento térm ico sum inistrado para aislar las bifurcaciones contra el calor .
Papel adhesivo (rasgar antes de pegar)
Figura 06.
3 . Aplique el m aterial de aislam iento térm ico y selle todas las conexiones con cinta .
Cinta
Material de aislamiento térmico de tuberías de campo
