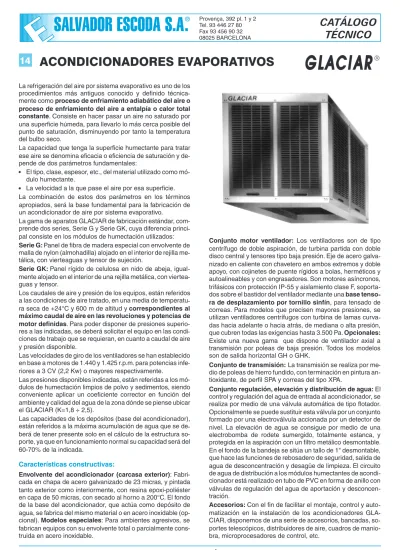

SALVADOR ESCODA S.A.

(1)

punto de saturación, disminuyendo por tanto la temperatura del bulbo seco.

La capacidad que tenga la superficie humectante para tratar ese aire se denomina eficacia o eficiencia de saturación y de-pende de dos parámetros fundamentales:

• El tipo, clase, espesor, etc., del material utilizado como mó-dulo humectante.

• La velocidad a la que pase el aire por esa superficie. La combinación de estos dos parámetros en los términos apropiados, será la base fundamental para la fabricación de un acondicionador de aire por sistema evaporativo.

La gama de aparatos GLACIAR de fabricación estándar, com-prende dos series, Serie G y Serie GK, cuya diferencia princi-pal consiste en los módulos de humectación utilizados: Serie G: Panel de fibra de madera especial con envolvente de malla de nylon (almohadilla) alojado en el interior de rejilla me-tálica, con vierteaguas y tensor de sujeción.

Serie GK: Panel rígido de celulosa en nido de abeja, igual-mente alojado en el interior de una rejilla metálica, con viertea-guas y tensor.

Los caudales de aire y presión de los equipos, están referidos a las condiciones de aire tratado, en una media de temperatu-ra seca de +24°C y 600 m de altitud y correspondientes al máximo caudal de aire en las revoluciones y potencias de motor definidas. Para poder disponer de presiones superio-res a las indicadas, se deberá solicitar el equipo en las condi-ciones de trabajo que se requieran, en cuanto a caudal de aire y presión disponible.

Las velocidades de giro de los ventiladores se han establecido en base a motores de 1.440 y 1.425 r.p.m. para potencias infe-riores a 3 CV (2,2 Kw) o mayores respectivamente.

Las presiones disponibles indicadas, están referidas a los mó-dulos de humectación limpios de polvo y sedimentos, siendo conveniente aplicar un coeficiente corrector en función del ambiente y calidad del agua de la zona dónde se piense ubicar el GLACIAR (K=1,8 ÷ 2,5).

Las capacidades de los depósitos (base del acondicionador), están referidos a la máxima acumulación de agua que se de-berá de tener presente solo en el cálculo de la estructura so-porte, ya que en funcionamiento normal su capacidad será del 60-70% de la indicada.

Características constructivas:

Envolvente del acondicionador (carcasa exterior): Fabri-cada en chapa de acero galvanizado de 23 micras, y pintada tanto exterior como interiormente, con resina epoxi-poliéster en capa de 50 micras, con secado al horno a 200°C. El fondo de la base del acondicionador, que actúa como depósito de agua, se fabrica del mismo material o en acero inoxidable (op-cional). Modelos especiales: Para ambientes agresivos, se fabrican equipos con su envolvente total o parcialmente

cons-Conjunto motor ventilador: Los ventiladores son de tipo centrífugo de doble aspiración, de turbina partida con doble disco central y tensores tipo baja presión. Eje de acero galva-nizado en caliente con chavetero en ambos extremos y doble apoyo, con cojinetes de puente rígidos a bolas, herméticos y autoalineables y con engrasadores. Son motores asíncronos, trifásicos con protección IP-55 y aislamiento clase F, soporta-dos sobre el bastidor del ventilador mediante una base tenso-ra de desplazamiento por tornillo sinfín, patenso-ra tensado de correas. Para modelos que precisen mayores presiones, se utilizan ventiladores centrífugos con turbina de lamas curva-das hacia adelante o hacia atrás, de mediana o alta presión, que cubren todas las exigencias hasta 3.500 Pa. Opcionales: Existe una nueva gama que dispone de ventilador axial a transmisión por poleas de baja presión. Todos los modelos son de salida horizontal GH o GHK.

Conjunto de transmisión: La transmisión se realiza por me-dio de poleas de hierro fundido, con terminación en pintura an-tioxidante, de perfil SPA y correas del tipo XPA.

Conjunto regulación, elevación y distribución de agua: El control y regulación del agua de entrada al acondicionador, se realiza por medio de una válvula automática de tipo flotador. Opcionalmente se puede sustituir esta válvula por un conjunto formado por una electroválvula accionada por un detector de nivel. La elevación de agua se consigue por medio de una electrobomba de rodete sumergido, totalmente estanca, y protegida en la aspiración con un filtro metálico desmontable. En el fondo de la bandeja se sitúa un tallo de 1" desmontable, que hace las funciones de rebosadero de seguridad, salida de agua de desconcentración y desagüe de limpieza. El circuito de agua de distribución a los módulos humectantes de acondi-cionador está realizado en tubo de PVC en forma de anillo con válvulas de regulación del agua de aportación y desconcen-tración.

Accesorios: Con el fin de facilitar el montaje, control y auto-matización en la instalación de los acondicionadores GLA-CIAR, disponemos de una serie de accesorios, bancadas, so-portes telescópicos, distribuidores de aire, cuadros de

(2)

manio-Características y datos técnicos: GH GV-GS GH GV-GS GH GV-GS GH GV-GS GH/GS GV Código Modelo CV Veloci-dad salida en boca Sección total de aspiración Sección útil de humectación Velocidad de paso de aire Eficacia de saturación Peso aprox. Capacidad depósito máx. m2 _m2 _m/seg _% _Kg _litros CL 14 221 CL 14 231 CL 14 241 GH-311/15 GV-411/15 GS-411/15 0,75 10,5 2,92 3,89 1,62 2,16 1,23 0,92 79 81 150 64 48 1 12,1 2,92 3,89 1,62 2,16 1,42 1,06 78 80 152 64 48 1,5 13,9 2,92 3,89 1,62 2,16 1,62 1,22 77 79 156 64 48 2 15,3 2,92 3,89 1,62 2,16 – 1,35 – 78 158 64 48 CL 14 222 CL 14 232 CL 14 242 GH-611/18 GV-811/18 GS-811/18 1 11,5 4,58 6,11 3,24 4,32 0,94 0,70 81 83 250 159 107 1,5 13,6 4,58 6,11 3,24 4,32 1,11 0,83 80 82 253 159 107 2 15,6 4,58 6,11 3,24 4,32 1,28 0,96 79 81 255 159 107 3 17,7 4,58 6,11 3,24 4,32 1,45 1,09 78 80 260 159 107 CL 14 223 CL 14 233 CL 14 243 GH-612/18 GV-812/18 GS-812/18 1 11,5 4,32 5,76 2,90 3,87 1,05 0,78 79 83 230 113 90 1,5 13,6 4,32 5,76 2,90 3,87 1,24 0,93 78 81 233 113 90 2 15,6 4,32 5,76 2,90 3,87 1,43 1,07 76 79 235 113 90 3 17,7 4,32 5,76 2,90 3,87 – 1,22 – 78 240 113 90 CL 14 224 CL 14 234 CL 14 244 GH-615/22 GV-815/22 GS-815/22 3 11,6 6,75 9,00 4,98 6,65 1,11 0,83 79 82 325 179 127 4 12,7 6,75 9,00 4,98 6,65 1,22 0,91 78 81 328 179 127 5,5 13,9 6,75 9,00 4,98 6,65 1,33 1,00 78 80 336 179 127 CL 14 225 CL 14 235 CL 14 245 GH-615/25 GV-815/25 GS-815/25 3 11,9 6,75 9,00 4,98 6,65 1,50 1,12 76 79 375 179 127 4 13,2 6,75 9,00 4,98 6,65 1,67 1,25 75 78 378 179 127 5,5 14,9 6,75 9,00 4,98 6,65 – 1,42 – 76 386 179 127 7,5 14,9 6,75 9,00 4,98 6,65 – 1,42 – 76 397 179 127 10 14,9 6,75 9,00 4,98 6,65 – 1,42 – 76 407 179 127 CL 14 226 CL 14 236 CL 14 246 GH-619/25 GV-819/25 GS-819/25 4 13,2 8,55 11,40 6,48 8,65 1,28 0,96 77 81 390 179 127 5,5 14,9 8,55 11,40 6,48 8,65 1,48 1,09 76 80 393 179 127 7,5 15,8 8,55 11,40 6,48 8,65 – 1,15 – 79 401 179 127 10 15,8 8,55 11,40 6,48 8,65 – 1,15 – 79 412 179 127 CL 14 227 CL 14 237 CL 14 247 GH-9E19/30 GV-12E19/30 GS-12E19/30 5,5 13,6 10,57 14,69 8,12 11,36 1,36 0,97 78 81 580 293 226 7,5 15 10,57 14,69 8,12 11,36 1,50 1,07 76 80 591 293 226 10 16,4 10,57 14,69 8,12 11,36 1,64 1,17 75 79 601 293 226 12,5 17,7 10,57 14,69 8,12 11,36 – 1,27 – 78 615 293 226 15 18,8 10,57 14,69 8,12 11,36 – 1,34 – 78 628 293 226 CL 14 228 CL 14 238 CL 14 248 GH-920/30 GV-1220/30 GS-1220/30 5,5 13,6 12,21 16,29 9,72 12,96 1,14 0,85 79 81 620 336 270 7,5 15 12,21 16,29 9,72 12,96 1,25 0,94 78 81 631 336 270 10 16,4 12,21 16,29 9,72 12,96 1,37 1,02 78 80 641 336 270 12,5 17,7 12,21 16,29 9,72 12,96 1,48 1,11 77 80 655 336 270 15 18,8 12,21 16,29 9,72 12,96 1,57 1,17 77 79 668 336 270

(3)

Código Modelo Potencia Potencia absorb. Caudal de aire m3_/h Presión disponible Pa (pascales) _rpm Ø mm Polea motor Ø mm Polea ventilador CV Kw Kw GH GV-GS GH GV-GS CL 14 221 CL 14 231 CL 14 241 GH-311/15 GV-411/15 GS-411/15 0,75 0,55 0,49 7.200 7.200 36 51 450 60-1 190-1 1 0,75 0,67 8.300 8.300 13 35 475 60-1 180-1 1,5 1,10 0,98 9.500 9.500 5 36 530 67-1 180-1 2 1,50 1,27 – 10.500 – 24 562 71-1 180-1 CL 14 222 CL 14 232 CL 14 242 GH-611/18 GV-811/18 GS-811/18 1 0,75 0,65 11.000 11.000 26 47 381 67-1 250-1 1,5 1,10 0,98 13.000 13.000 28 42 428 75-1 250-1 2 1,50 1,31 15.000 15.000 – 16 456 80-1 250-1 3 2,20 1,91 17.000 17.000 – 23 518 90-2 250-2 CL 14 223 CL 14 233 CL 14 243 GH-612/18 GV-812/18 GS-812/18 1 0,75 0,65 11.000 11.000 30 42 381 67-1 250-1 1,5 1,10 0,98 13.000 13.000 21 40 428 75-1 250-1 2 1,50 1,31 15.000 15.000 – 10 456 80-1 250-1 3 2,20 1,91 – 17.000 – 15 518 90-2 250-2 CL 14 224 CL 14 234 CL 14 244 GH-615/22 GV-815/22 GS-815/22 3 2,20 2,03 20.000 20.000 58 72 430 67-2 224-2 4 3 2,79 22.000 22.000 85 102 482 75-2 224-2 5,5 4 3,47 24.000 24.000 80 102 514 80-2 224-2 CL 14 225 CL 14 235 CL 14 245 GH-615/25 GV-815/25 GS-815/25 3 2,20 1,99 27.000 27.000 – 26 304 75-2 355-2 4 3 2,80 30.000 30.000 14 38 342 75-2 315-2 5,5 4 3,59 – 34.000 – 9 365 80-2 315-2 7,5 5,50 4,99 – 34.000 – 132 429 95-3 315-3 10 7,50 7,04 – 34.000 – 307 518 112-3 315-3 CL 14 226 CL 14 236 CL 14 246 GH-619/25 GV-819/25 GS-819/25 4 3 2,80 30.000 30.000 37 57 342 85-2 355-2 5,5 4 3,59 34.000 34.000 3 29 365 80-2 315-2 7,5 5,5 4,86 – 36.000 – 87 411 90-3 315-3 10 7,50 6,68 – 36.000 – 238 484 106-3 315-3 CL 14 227 CL 14 237 CL 14 247 GH-9E19/30 GV-12E19/30 GS-12E19/30 5,5 4 3,70 40.000 40.000 16 40 270 85-3 450-3 7,5 5,5 5,13 44.000 44.000 37 64 304 95-3 450-3 10 7,50 6,90 48.000 48.000 62 92 339 106-3 450-3 12,5 9,20 8,42 – 52.000 – 88 358 112-3 450-3 15 11 10,08 – 55.000 – 105 381 106-3 400-3 CL 14 228 CL 14 238 CL 14 248 GH-920/30 GV-1220/30 GS-1220/30 5,5 4 3,70 40.000 40.000 30 46 270 85-3 450-3 7,5 5,50 5,13 44.000 44.000 54 71 304 95-3 450-3 10 7,50 6,90 48.000 48.000 79 104 339 106-3 450-3 12,5 9,20 8,42 52.000 52.000 73 97 358 112-3 450-3 15 11 10,08 55.000 55.000 90 118 381 106-3 400-3

(4)

Características y datos técnicos:

Código Modelo

Motor Bomba de agua Conexión_{agua red} _{nivel agua}Válvula Desagüe

Protección Tensión Modelo Potencia_Kw Tensión Ø Ø Ø

CL 14 221 CL 14 231 CL 14 241 GH-311/15 GV-411/15 GS-411/15 IP-55 III 230/400 V 50 Hz GR/B-24 0,09 II 230 V 50 Hz 3/8” 3/8” 1” CL 14 222 CL 14 232 CL 14 242 GH-611/18 GV-811/18 GS-811/18 IP-55 III 230/400 V 50 Hz GR/B-24 0,09 II 230 V 50 Hz 1/2” 1/2” 1” CL 14 223 CL 14 233 CL 14 243 GH-612/18 GV-812/18 GS-812/18 IP-55 III 230/400 V 50 Hz GR/B-24 0,09 II 230 V 50 Hz 1/2” 1/2” 1” CL 14 224 CL 14 234 CL 14 244 GH-615/22 GV-815/22 GS-815/22 IP-55 III 230/400 V 50 Hz GR/B-00 0,43 II 230 V 50 Hz 1/2” 1/2” 1” CL 14 225 CL 14 235 CL 14 245 GH-615/25 GV-815/25 GS-815/25 IP-55 III 230/400 V 50 Hz GR/B-00 0,43 II 230 V 50 Hz 1/2” 1/2” 1” CL 14 226 CL 14 236 CL 14 246 GH-619/25 GV-819/25 GS-819/25 IP-55 III 230/400 V 50 Hz GR/B-00 0,43 II 230 V 50 Hz 1/2” 1/2” 1” CL 14 227 CL 14 237 CL 14 247 GH-9E19/30 GV-12E19/30 GS-12E19/30 IP-55 III 230/400 V 50 Hz GR/B-00 0,43 II 230 V 50 Hz 1/2” 1/2” 1” CL 14 228 CL 14 238 CL 14 248 GH-920/30 GV-1220/30 GS-1220/30 IP-55 III 230/400 V 50 Hz GR/B-00 0,43 II 230 V 50 Hz 1/2” 1/2” 1”

(5)

(6)

Dimensiones: CONJUNTO DE MEDIDAS EN mm Código Modelo A B C D E F G H J K L M N O CL 14 221 CL 14 231 CL 14 241 GH-311/15 GV-411/15 GS-411/15 H V S 900 900 1.082 480 210 363 411 308 147 130 80 30 100 85 900 900 1.082 480 210 380 411 109 150 130 80 30 100 85 900 900 1.082 480 210 380 411 109 147 130 80 30 100 85 CL 14 222 CL 14 232 CL 14 242 GH-611/18 GV-811/18 GS-811/18 H V S 1.414 1.414 1.082 560 427 390 481 211 120 130 80 30 100 85 1.414 1.414 1.082 800 307 458 804 152 150 130 80 30 100 85 1.414 1.414 1.082 564 425 646 488 280 120 130 80 30 100 85 CL 14 223 CL 14 233 CL 14 243 GH-612/18 GV-812/18 GS-812/18 H V S 1.190 1.190 1.205 562 314 391 484 330 120 130 100 36 100 100 1.190 1.190 1.205 562 314 484 484 222 150 130 100 36 100 100 1.190 1.190 1.205 562 314 527 484 179 120 130 100 36 100 100 CL 14 224 CL 14 234 CL 14 244 GH-615/22 GV-815/22 GS-815/22 H V S 1.500 1.500 1.505 660 420 442 699 364 120 130 100 36 100 100 1.500 1.500 1.505 802 349 501 804 195 150 130 100 36 100 100 1.500 1.500 1.505 660 420 621 699 180 120 130 100 36 100 100 CL 14 225 CL 14 235 CL 14 245 GH-615/25 GV-815/25 GS-815/25 H V S 1.500 1.500 1.505 767 366 465 799 241 120 130 100 36 100 100 1.500 1.500 1.505 802 349 501 804 195 150 130 100 36 100 100 1.500 1.500 1.505 767 366 521 799 180 120 130 100 36 100 100 CL 14 226 CL 14 236 CL 14 246 GH-619/25 GV-819/25 GS-819/25 H V S 1.500 1.500 1.905 767 366 465 799 641 120 130 100 36 100 100 1.500 1.500 1.905 802 349 501 804 195 150 130 100 36 100 100 1.500 1.500 1.905 767 366 521 799 180 120 130 100 36 100 100 CL 14 227 CL 14 237 CL 14 247 GH-9E19/30 GV/GS-12E19/30 H V/S 2.166 1.700 1.905 892 637 561 935 409 150 130 100 36 100 100 2.166 1.700 1.905 892 637 480 940 280 150 130 100 36 100 100 CL 14 228 CL 14 238 CL 14 248 GH-920/30 GV-1220/30 GS-1220/30 H V S 2.054 2.054 1.982 876 589 553 940 489 130 130 80 30 100 85 2.054 2.054 1.982 876 589 864 940 250 150 130 80 30 100 85 2.054 2.054 1.982 876 589 864 940 250 130 130 80 30 100 85
