Computador (no incluido en el
suministro) Sistema
SCADA
de EDIBONCaja-Interface de
Control Software para:- Control - Adquisición de
Datos
- Manejo de Datos Cables y Accesorios
Manuales
* El suministro mínimo siempre incluye: 1 + 2 + 3 + 4 + 5 (Computador no incluido en el suministro)
2
4 5
3

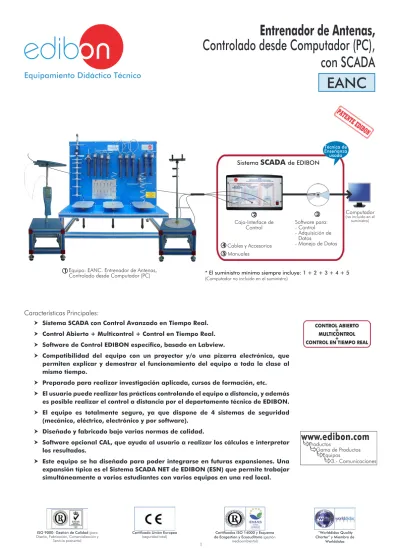

Entrenador de Antenas,
Controlado desde Computador (PC),
con SCADA
EANC
Equipamiento Didáctico Técnico
Equipo: EANC. Entrenador de Antenas, Controlado desde Computador (PC)
Características Principales:
h Sistema SCADA con Control Avanzado en Tiempo Real. h Control Abierto + Multicontrol + Control en Tiempo Real. h Software de Control EDIBON específico, basado en Labview.
h Compatibilidad del equipo con un proyector y/o una pizarra electrónica, que permiten explicar y demostrar el funcionamiento del equipo a toda la clase al mismo tiempo.
h Preparado para realizar investigación aplicada, cursos de formación, etc.
h El usuario puede realizar las prácticas controlando el equipo a distancia, y además es posible realizar el control a distancia por el departamento técnico de EDIBON. h El equipo es totalmente seguro, ya que dispone de 4 sistemas de seguridad
(mecánico, eléctrico, electrónico y por software). h Diseñado y fabricado bajo varias normas de calidad.
h Software opcional CAL, que ayuda al usuario a realizar los cálculos e interpretar los resultados.
h Este equipo se ha diseñado para poder integrarse en futuras expansiones. Una expansión típica es el Sistema SCADA NET de EDIBON (ESN) que permite trabajar simultáneamente a varios estudiantes con varios equipos en una red local.
1
ISO 9000: Gestión de Calidad (para
Diseño, Fabricación, Comercialización y Certificado Unión Europea (seguridad total) de Ecogestión y Ecoauditoría Certificados ISO 14000 y Esquema (gestión Charter” y Miembro de ”Worlddidac Quality Técnica de Enseñanza
Las antenas son el elemento principal de las comunicaciones aéreas. Son la transición entre una línea de transmisión (normalmente un cable coaxial) y el espacio libre. En otras palabras, las antenas convierten la tensión y la corriente de una línea de transmisión en ondas electromagnéticas de la manera más eficiente posible.
Para la caracterización de una antena es necesario comprender los fundamentos de las antenas y los parámetros más importantes las mismas.
El Entrenador de Antenas Controlado desde Computador “EANC” ha sido diseñado para realizar un completo control automático de las medidas de las antenas a través del computador (PC), lo que permite a los estudiantes familiarizarse con el análisis automático de antenas.
El “EANC” permite aprender cómo realizar las mediciones más comunes en antenas (diagramas de radiación, ROE, etc.). También permite a los estudiantes entender cuándo es necesario añadir componentes para conseguir una adaptación correcta entre la antena, la línea de transmisión y el generador con el fin de mejorar el rendimiento del sistema.
El entrenador está provisto de una serie de ejercicios prácticos, a través de los cuales el estudiante entenderá cómo trabajar con los diferentes elementos del equipo con el fin de obtener un conocimiento completo de los conceptos relacionados con las antenas.
El Entrenador de Antenas Controlado desde Computador “EANC” es un sistema avanzado que funciona junto con un computador (PC), que permite la adquisición de datos y control de la caracterización de la antena mediante el Sistema SCADA (caja-interface de control + software de control).
El “EANC” realiza una rotación completa (360º) y de manera automática de la torre de la antena transmisora controlada mediante software, para poder así dibujar el diagrama de radiación de la antena y posteriormente mostrarlo en la ventana del computador (PC). El “EANC” también permite el barrido completo de frecuencia, de manera automática, con el fin de realizar el análisis del ancho de banda de una antena.
El “EANC” permite a los estudiantes aprender a realizar las mediciones esenciales de las antenas: diagrama de radiación en los planos azimutales y de elevación (planos eléctrico y magnético), nivel de señal en tiempo real, relación de onda estacionaria (ROE), estudio de la eficacia de la antena a través de un amplio rango de frecuencias (ancho de banda), directividad y de la ganancia de la antena.antena. Todas estas medidas se muestran en el computador (PC) y el estudiante puede guardar los resultados para su posterior análisis.
Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
INTRODUCCIÓN
DESCRIPCIÓN GENERAL
DISPOSICIÓN DE LOS ELEMENTOS DEL EQUIPO
Torre de Antena Receptora Kit de Antenas (EAN-1) Torre de Antena Transmisora
Rotación de 360º completamente automática Interface de control Generador de Radio-Frecuencia y Medidor de ROE Controlador de motor paso a paso Analizador de Espectro
Motor paso a paso instalado en la estructura metálica
EANC. Equipo.
Generador de RF y medidor de ROE (incluidos en la caja-interface de control): Generador de RF:
Basado en un oscilador controlado por tensión (VCO). Amplio rango de frecuencias generadas: de 600MHz a 1700MHz.
Ajuste de frecuencia a través del computador (PC). Frecuencia visualizada en el computador (PC). 50 W de impedancia nominal.
Medidor de ROE:
Rango de frecuencia: de 600 MHz a 2,5GHz. Pérdida de inserción ≥ 0.1dB.
Medición de ROE visualizado en el computador (PC). 50 W de impedancia nominal.
Conector SMA a la antena transmisora.
Controlador del motor paso a paso: (incluido en la caja-interface de control).
Este controlador permite la rotación 360° completamente automática de la antena transmisora.
Analizador de espectro: (incluido en la caja-interface de control)
Rango de frecuencia: de 50 MHz a 6 GHz. Rango de nivel típico: de -40 dBm a +23 dBm.
Precisión de +/- 0.18 dB a mediciones inferiores a +18 dBm. Relación de onda estacionaria inferior a 1.2:1.
Autocalibración de ganancia y offset. 50 W de impedancia nominal. Conector SMA a la antena receptora.
Medición de la señal de potencia y frecuencia desde el computador (PC). Dos torres de antenas:
Torre de la antena receptora.
Torre de la antena transmisora. La base de esta torre tiene un motor paso a paso controlado por computador. La base de esta torre también tiene un disco graduado.
EAN-1. Kit de antenas: (incluido en el suministro)
Todas las antenas se conectan al generador de RF a través de un conector SMA. Antena monopolo:
Diseñada para transmisión de señales de1200MHz. l/2 de longitud de onda. 50 W de impedancia nominal.
Antena monopolo con plano de tierra:
Diseñada para transmisión de señales de 1200MHz. l/2 de longitud de onda. 50 W de impedancia nominal.
Antena monopolo tipo drapping radiante:
Diseñada para transmisión de señales de 1200MHz. l/4 de longitud de onda. 50 W de impedancia nominal.
Antena dipolo recta (l/2):
Diseñada para transmisión de señales de 1300MHz. l/2 de longitud de onda. 50 W de impedancia nominal.
Antena dipolo recta (l):
Diseñada para transmisión de señales de 1300MHz. l de longitud de onda. 50 W de impedancia nominal.
Antena dipolo plegado (300 W):
Diseñada para transmisión de señales de 1400MHz. l/2 de longitud de onda. 300 W de impedancia nominal.
Antena dipolo plegado (adaptada a 50 W):
Diseñada para transmisión de señales de 1400MHz. l/2 de longitud de onda. Balun de 6:1 (longitud: l/2 de longitud de onda) dentro del sistema de fijación de la antena. 50 W de impedancia nominal.
Antena helicoidal (polarización circular a la derecha):
Diseñada para transmisión de señales de 1600MHz. 50 W de impedancia nominal. Antena helicoidal (polarización circular a la izquierda):
Diseñada para transmisión de señales de 1600MHz. 50 W de impedancia nominal. Antena de espira circular:
Diseñada para transmisión de señales de 850MHz. 50 W de impedancia nominal. Antena de espira cuadrada:
Diseñada para transmisión de 850MHz. 50 W de impedancia nominal.
ESPECIFICACIONES TÉCNICAS COMPLETAS (
de los items principales) Con este equipo existen diferentes opciones y posibilidades:- Items principales: 1, 2, 3, 4 y 5. - Items opcionales: 6, 7, 8 y 9.
Permítanos describir primero los items principales (1 a 5):
Equipo: EANC 1
Especificaciones Técnicas Completas (de los items principales)
Sistema SCADA con Control Avanzado en Tiempo Real. Control Abierto + Multicontrol + Control en Tiempo Real. Software de Control EDIBON específico, basado en Labview.
Compatibilidad del equipo con un proyector y/o una pizarra electrónica, que permiten explicar y demostrar el funcionamiento del equipo a toda la clase al mismo tiempo.
Preparado para realizar investigación aplicada, cursos de formación, etc.
El usuario puede realizar las prácticas controlando el equipo a distancia, y además es posible realizar el control a distancia por el departamento técnico de EDIBON.
El equipo es totalmente seguro, ya que dispone de 4 sistemas de seguridad (mecánico, eléctrico, electrónico y por software).
Diseñado y fabricado bajo varias normas de calidad.
Software opcional CAL, que ayuda al usuario a realizar los cálculos e interpretar los resultados.
Este equipo se ha diseñado para poder integrarse en futuras expansiones. Una expansión típica es el Sistema SCADA NET de EDIBON (ESN) que permite trabajar simultáneamente a varios estudiantes con varios equipos en una red local.
Antena de espira rómbica:
Diseñada para transmisión de señales de 850MHz. 50 W de impedancia nominal. Antena de parche:
Diseñada para la transmisión de 5 bandas de frecuencia. l/2 de longitud de onda. 50 W de impedancia nominal.
Antena Yagi-Uda:
Diseñada para transmisión de señales de 900MHz. Antena Yagi-Uda de 9 elementos. 50 W de impedancia nominal.
Antena logarítmica periódica:
Diseñada para el rango de transmisión entre 680-2900 MHz. Potencia de transmisión máxima: 10 W. 50 W de impedancia nominal. VSWR: < 2:1. Ganancia: 7dBi. Expositor para antenas que permite el acceso a diferentes antenas de forma sencilla.
Espacio necesario entre antenas: 2-3 m. El equipo completo incluye también:
Accesorios opcionales: (NO incluidos en el suministro mínimo) (ver la sección “Accesorios opcionales” en la página 6).
EAN-2. Kit de antenas: Array de antenas parche. Antena de bocina. Reflector parabólico. Antena logarítmica periódica. Antena discónica.
Expositor para antenas que permite el acceso a diferentes antenas de forma sencilla. EANC/CIB. Caja-Interface de Control:
La Caja-Interface de Control forma parte del sistema SCADA.
La caja-interface de control incluye: el analizador de epectro, el generador de RF, el medidor de ROE y el controlador del motor paso a paso. Todos ellos están conectados al computador (PC) para poder registrar, visualizar y evaluar los datos.
Cable USB entre la interfaz de control y el computador.
Los elementos de control del equipo están permanentemente controlados desde el computador, sin necesidad de cambios o conexiones durante todo el proceso de ensayo.
Visualización simultánea en el computador de todos los parámetros que intervienen en el proceso y análisis: valor de potencia de la señal recibida, el valor de ROE, la frecuencia de la señal, etc.
Todos los valores de los prámetros se muestran en una misma pantalla en el computador. Representación en tiempo real del diagrama de radiacción.
Almacenamiento de todos los datos del análisis y resultados en un archivo.
Representación gráfica, en tiempo real, de todas las respuestas del sistema/proceso.
Señales protegidas y filtradas para evitar interferencias externas. Control desde computador en tiempo real.
Control abierto permitiendo modificaciones de la frecuencia de la señal para el analisis de los diagramas de radiación, etc.
Tres niveles de seguridad, uno mecánico en el equipo, otro electrónico en la interface de control y el tercero en el software de control.
EANC/CCSOF. Software de Control + Adquisición de Datos + Manejo de Datos: Los tres softwares forman parte del sistema SCADA.
Compatible con los sistemas operativos Windows actuales. Compatible con los estándares de la industria.
Registro y visualización de todas medidas y análisis de forma automática y simultánea.
Software flexible, abierto y multi-control, desarrollado con sistemas gráficos actuales de ventanas, actuando sobre todos los parámetros de las antenas.
Manejo, manipulación, comparación y almacenamiento de los datos. Velocidad de muestreo hasta 10 KS/s (kilo muestras por segundo).
Tres ensayos con antena seleccionables: patrón de radiación de la antena, análisis del ancho de banda de la antena y medición de la potencia de la señal.
Representación gráfica, en tiempo real.
La configuración de cada antena se ha memorizado en el software para un estudio de la antena rápido y sencillo.
Análisis comparativo de los datos obtenidos, después del proceso, con diferentes frecuencias y antenas.
Software abierto, permitiendo al profesor modificar textos, instrucciones.
Passwords del profesor y del alumno para facilitar el control del profesor sobre el alumno, y que permite el acceso a diferentes niveles de trabajo.
Este equipo permite que los 30 alumnos de la clase puedan visualizar simultáneamente todos los resultados y la manipulación del equipo durante el proceso usando un proyector o una pizarra electrónica.
Cables y Accesorios, para un funcionamiento normal. Manuales:
Este equipo se suministra con los siguientes manuales: Servicios requeridos, Montaje e Instalación, Interface y Software de Control, Puesta en marcha, Seguridad, Mantenimiento y Manual de Prácticas.
Referencias de 1 a 6 son los items principales: EANC + EANC/CIB + EANC/CCSOF + Cables y Accesorios + Manuales están incluidos en el suministro mínimo para permitir el funcionamiento completo.
EANC/CCSOF
*
34 5
EANC:
Torre de la Antena Transmisora:
-Dimensiones: :310 x 310 x 700 mm. aprox. Torre de Antena Receptora:
-Dimensiones: :310 x 310 x 700 mm. aprox. Kit de Antenas (EAN-1) en expositor:
-Dimensiones: :1000 x 500 x 600 mm. aprox.
Interface de control (incluyendo Generador de Radio-Frecuencia y Medidor de ROE, Controlador de motor paso a paso y Analizador de Espectro):
-Dimensiones: :490 x 330 x 310 mm. aprox. Peso Total: 50 Kg. aprox.
DIMENSIONES Y PESOS
EJERCICIOS Y POSIBILIDADES PRÁCTICAS PARA REALIZAR CON LOS ITEMS PRINCIPALES
VERSIONES DISPONIBLES
Ofrecido en este catálogo:
-EANC. Entrenador de Antenas, Controlado desde Computador (PC).
Ofrecido en otro catálogo:
-EAN. Entrenador de Antenas. EAN-2. Kit de antenas:
Todas las antenas se conectan al generador de RF a través de un conector SMA. Array de antenas parche:
Diseñado para señales de 1450 MHz. 50 W de impedancia nominal. Antena de bocina:
Diseñada para señales de 1500 MHz. 50 W de impedancia nominal. Reflector parabólico: montado en su propia torre de antena.
Antena logarítmica periódica:
Diseñada para el rango de transmisión entre 680-2900MHz. Antena direccional.
Potencia de transmisión máxima: 10 W. 50 W de impedancia nominal. VSWR: < 2:1. Ganancia: 7dBi.
Antena discónica:
Diseñada para el rango de transmisión entre 300-3000 MHz. Antena omnidireccional.
Potencia de transmisión máxima: 200 W. 50 W de impedancia nominal. VSWR: < 2:1. Ganancia: 2.15dBi.
Expositor para antenas que permite el acceso a diferentes antenas de forma sencilla.
ACCESORIOS REQUERIDOS
- Suministro eléctrico: monofásico, 220V./50Hz ó 110V./60Hz.- Computador (PC).
SERVICIOS REQUERIDOS
1.- Familiarización con el entrenador.2.- Instalación, conexión y familiarización con el software de control desde computador.
3.- Principios básicos de medición de los parámetros en los diagramas de radiación.
4.- Estudio de las señales del entorno.
5.- Efecto de la distancia sobre la potencia de radiación. 6.- Dirección de radiación máxima y ganancia de una antena. 7.- Análisis del ancho de banda de la antena.
8.- Estudio de antenas monopolo.
9.- Estudio de antenas con planos de tierra. 10.-Estudio de antenas dipolo.
11.-Estudio de antenas de espira (circular, cuadrada y rómbica). 12.-Estudio de antenas helicoidales de polarización circular. 13.-Estudio de antenas Yagi-Uda.
14.-Estudio de antenas microstrip de parche.
15.-Medición de ROE y conversión en pérdida de retorno y energía reflejada.
16.-Mejora del rendimiento de un sistema.
Posibilidades prácticas adicionales para ser realizadas con el Kit de Antenas opcional (EAN-2):
17.- Estudio de la antena de bocina. 18.- Estudio del reflector parabólico.
19.- Principios básicos de antenas con gran ancho de banda: antena logarítmica periódica.
20.- Principios básicos de antenas con gran ancho de banda: antena discónica.
21.- Principios básicos de un conjunto de antenas microstrip de parche.
Otras posibilidades que pueden realizarse con este equipo: 22.- Varios alumnos pueden visualizar simultáneamente los resultados.
Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
23.- Control Abierto, Multicontrol y Control en Tiempo Real. 24.- Este equipo es totalmente seguro ya que dispone de
dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
25.- Este equipo puede usarse para realizar investigación aplicada. 26.- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica. 27.- Visualización de todos los valores de los parámetros usados
en el proceso del equipo.
PRINCIPALES PANTALLAS DEL SOFTWARE
SCADAPantalla principal
Botones de las operaciones principales de software.
Indicador de estado de la interfaz.
Displays de las gráficas en tiempo real. Permite mostrar el patrón de radiación y el grafico de frecuencia de barrido. I II III IV V
I
II
III
IV
V
Botones de toma de puntos, ajustes, exportar a Excel e imprimir gráfica.
Indicadores de medicición de Antena: Medida de ondas estacionarias(SWR), Potencia recibida (RCV P). Potencia de Trabajo (FREQ). Potencia directa (FWD P) y Potencia reflejada (RFL P).
ALGUNOS RESULTADOS REALES OBTENIDOS DESDE ESTE EQUIPO
La siguiente pantalla muestra el diagrama azimut de radiación de una antena de espira cuadrada.
EANC/CAI. Sistema de Software de Enseñanza Asistida desde Computador (PC).
Este completo paquete de software incluye dos Softwares: INS/SOF. Software de Administración de la Clase (Software del Instructor) y EANC/SOF. Software de Enseñanza Asistida desde Computador (Software del Alumno).
Este software es opcional y puede usarse adicionalmente a los items (1 a 5).
Este completo paquete de software consta del Software del Instructor (INS/SOF) totalmente integrado con el Software del Alumno (EANC/ SOF). Ambos están interconectados para que el Profesor conozca, en todo momento, cual es el conocimiento teórico y práctico de los alumnos. INS/SOF. Software de Administración de la Clase (Software del
Instructor): El Instructor puede:
Organizar a los alumnos por clases y grupos. Crear fácilmente nuevas entradas o eliminarlas. Crear bases de datos con información del alumno. Analizar los resultados y realizar estadísticas comparativas. Generar e imprimir informes.
Detectar los progresos y dificultades del alumno.
...y muchas otras facilidades.
Software del Instructor
EANC/SOF. Software de Enseñanza Asistida desde Computador (Software del Alumno):
Explica cómo usar el equipo, cómo realizar los experimentos y qué hacer en cualquier momento.
Este Software contiene: Teoría.
Ejercicios. Prácticas guiadas. Exámenes.
Software del Alumno
Para más información ver el catálogo de CAI. Pulsar en el siguiente link: www.edibon.com/products/catalogues/es/CAI.pdf
6
a) Configuración para Educación Técnica y Vocacional
Adicionalmente a los items principales (del 1 al 5) anteriormente descritos, podemos ofrecer, como opcionales, otros items del 6 al 9. Todos estos items tratan de proporcionar más posibilidades para:
a) Configuración para Educación Técnica y Vocacional. (CAI)
b) Configuración para Educación Técnica y Vocacional y/o Educación Superior. (CAL) c) Opciones de Expansiones Multipuesto. (Mini ESN y ESN)
ESPECIFICACIONES TÉCNICAS COMPLETAS (
de los items opcionales)EANC/CAL. Software de Aprendizaje Asistido desde Computador (Cálculo y Análisis de Resultados). Este Software de Aprendizaje Asistido desde Computador (CAL) está
basado en Windows. Es sencillo y muy fácil de usar, específicamente desarrollado por EDIBON. Es un software muy útil para el nivel de Educación Superior.
En clase CAL ayuda a realizar los cálculos necesarios para sacar las
conclusiones correctas de los datos obtenidos durante la realización de las prácticas y experimentos.
CAL computa los valores de todas las variables que intervienen y
realiza los cálculos.
Permite la opción de representaciones gráficas e impresión de
resultados.
Entre las opciones de gráficas, cualquier variable se puede
representar contra cualquier otra.
Gran variedad de representaciones gráficas.
Ofrece una gran variedad de información tal como el valor de constantes, factores de conversión de unidades y tablas de derivadas e integrales.
Cálculos
Opciones de representación gráfica Para más información ver el catálogo de CAL. Pulsar en el siguiente link:
www.edibon.com/products/catalogues/es/CAL.pdf
Información del valor de las constantes, factores de conversión de unidades y tablas de derivadas
e integrales b) Configuración para Educación Técnica y Vocacional y/o Educación Superior
Mini ESN.Sistema Mini Scada-Net de EDIBON.
El sistema Mini Scada-Net de EDIBON (Mini ESN) permite que hasta 30 alumnos trabajen simultáneamente con un Equipo Didáctico en cualquier laboratorio.
Es útil tanto en Educación Superior como en Educación Técnica y Vocacional.
El sistema Mini ESN consiste en la adaptación de cualquier Equipo Controlado desde Computador con SCADA de EDIBON, conectado en una red local.
Este sistema permite ver/controlar el equipo de forma remota desde cualquier computador (PC) de la red en la clase, a través del computador principal conectado al equipo.Así pues, el número de posibles usuarios trabajando con el mismo equipo es superior a la forma de trabajo más usual (a menudo sólo uno).
Características principales:
-Permite hasta 30 alumnos trabajar simultáneamente con el Equipo
Controlado desde Computador con SCADA de EDIBON, conectado en red local.
-Control abierto + Multicontrol + Control en Tiempo Real
+Multipuesto.
-El instructor controla y explica a todos los alumnos al mismo tiempo. -Cualquier usuario/alumno puede trabajar realizando control/
multicontrol y visualización en “tiempo real”.
-El instructor puede ver en el computador (PC) lo que está realizando
cualquier usuario/alumno en el equipo.
-Comunicación continua entre el instructor y todos los usuarios/
alumnos conectados. Ventajas principales:
-Permite una comprensión más fácil y más rápida. -Este sistema le permite ahorrar tiempo y gastos. -Expansiones futuras con más equipos de EDIBON.
Para más información ver el catálogo de Mini ESN. Pulsar en el siguiente link: www.edibon.com/products/catalogues/es/Mini-ESN.pdf
Mini ESN.
Sistema Mini Scada-Net de EDIBON
ESN. Sistema Scada-Net de EDIBON.
Este equipo puede integrarse, en un futuro, en un Laboratorio Completo con varios equipos y varios alumnos. Para más información ver el catálogo de ESN. Pulsar en el siguiente link:
www.edibon.com/products/catalogues/es/units/electronics/esn-electronicscommunications/ESN-ELECTRONICS_ COMMUNICATIONS-ADVANCED.pdf
Software Mini Scada-Net
Nota: El Sistema Mini ESN puede ser usado con cualquier equipo controlado desde computador de EDIBON Entrenador de Antenas, Controlado desde Computador (PC) (EANC)
Software para: - Control - Adquisición de Datos - Manejo de Datos Caja-Interface de Control Computador Central del Instructor
RED LOCAL PARA 30 ALUMNOS Especificaciones Técnicas Completas (de los items opcionales)
c) Opciones de Expansiones Multipuesto
1 EQUIPO = hasta 30 ALUMNOS pueden trabajar simultáneamente 8 9
INFORMACIÓN DE PEDIDO
1 2 3 4 5 7 8 9 Items principales (siempre incluidos en el suministro)El suministro mínimo siempre incluye:
Equipo: EANC. Entrenador de Antenas, Controlado desde Computador (PC).
EANC/CIB. Caja-Interface de Control.
EANC/CCSOF. Software de Control + Adquisición de Datos + Manejo de Datos.
Cables y Accesorios, para un funcionamiento normal. Manuales.
*IMPORTANTE: Bajo EANC nosotros siempre suministramos todos los elementos para un funcionamiento inmediato: 1, 2, 3, 4, 5 y 6.
Items opcionales (suministrados bajo petición específica) a) Configuración para Educación Técnica y Vocacional EANC/CAI. Sistema de Software de Enseñanza Asistida desde
Computador (PC).
b) Configuración para Educación Técnica y Vocacional y/o Educación Superior
EANC/CAL. Software de Aprendizaje Asistido desde Computador (Cálculo y Análisis de Resultados).
c) Opciones de Expansiones Multipuesto Mini ESN. Sistema Mini Scada-Net de EDIBON. ESN. Sistema Scada-Net de EDIBON.
ESPECIFICACIONES DE CONCURSO (
de los items principales)EANC. Equipo:
Generador de RF y medidor de ROE (incluidos en la caja-interface de control): Generador de RF:
Basado en un oscilador controlado por tensión (VCO).Amplio rango de frecuencias generadas: de 600MHz a 1700MHz. Ajuste de frecuencia a través del computador (PC).Frecuencia visualizada en el computador (PC). 50 W de impedancia nominal. Medidor de ROE:
Rango de frecuencia: de 600 MHz a 2,5GHz. Pérdida de inserción ≥ 0.1dB. Medición de ROE visualizado en el computador (PC).
50 W de impedancia nominal. Conector SMA a la antena transmisora.
Controlador del motor paso a paso: (incluido en la caja-interface de control).
Este controlador permite la rotación 360° completamente automática de la antena transmisora. Analizador de espectro: (incluido en la caja-interface de control)
Rango de frecuencia: de 50 MHz a 6 GHz. Rango de nivel típico: de -40 dBm a +23 dBm.Precisión de +/- 0.18 dB a mediciones inferiores a +18 dBm. Relación de onda estacionaria inferior a 1.2:1. Autocalibración de ganancia y offset. 50 W de impedancia nominal. Conector SMA a la antena receptora.
Medición de la señal de potencia y frecuencia desde el computador (PC). Dos torres de antenas:
Torre de la antena receptora.
Torre de la antena transmisora. La base de esta torre tiene un motor paso a paso controlado por computador. La base de esta torre también tiene un disco graduado.
EAN-1. Kit de antenas: (incluido en el suministro)
Todas las antenas se conectan al generador de RF a través de un conector SMA.
Antena monopolo: Diseñada para transmisión de señales de1200MHz. l/2 de longitud de onda. 50 W de impedancia nominal.
Antena monopolo con plano de tierra:Diseñada para transmisión de señales de 1200MHz. l/2 de longitud de onda. 50 W de impedancia nominal.
Antena monopolo tipo drapping radiante:Diseñada para transmisión de señales de 1200MHz. l/4 de longitud de onda. 50 W de impedancia nominal.
Antena dipolo recta (l/2): Diseñada para transmisión de señales de 1300MHz. l/2 de longitud de onda. 50 W de impedancia nominal. Antena dipolo recta (l): Diseñada para transmisión de señales de 1300MHz. l de longitud de onda. 50 W de impedancia nominal. Antena dipolo plegado (300 W):Diseñada para transmisión de señales de 1400MHz. l/2 de longitud de onda. 300 W de impedancia nominal. Antena dipolo plegado (adaptada a 50 W): Diseñada para transmisión de señales de 1400MHz. l/2 de longitud de onda. Balun de 6:1 (longitud:
l/2 de longitud de onda) dentro del sistema de fijación de la antena. 50 W de impedancia nominal.
Antena helicoidal (polarización circular a la derecha):Diseñada para transmisión de señales de 1600MHz. 50 W de impedancia nominal. Antena helicoidal (polarización circular a la izquierda): Diseñada para transmisión de señales de 1600MHz. 50 W de impedancia nominal. Antena de espira circular: Diseñada para transmisión de señales de 850MHz. 50 W de impedancia nominal.
Antena de espira cuadrada: Diseñada para transmisión de 850MHz. 50 W de impedancia nominal. Antena de espira rómbica: Diseñada para transmisión de señales de 850MHz. 50 W de impedancia nominal.
Antena de parche: Diseñada para la transmisión de 5 bandas de frecuencia. l/2 de longitud de onda. 50 W de impedancia nominal. Antena Yagi-Uda: Diseñada para transmisión de señales de 900MHz. Antena Yagi-Uda de 9 elementos. 50 W de impedancia nominal. Antena logarítmica periódica:
Diseñada para el rango de transmisión entre 680-2900 MHz. Potencia de transmisión máxima: 10 W. 50 W de impedancia nominal. VSWR: < 2:1. Ganancia: 7dBi.
Expositor para antenas que permite el acceso a diferentes antenas de forma sencilla.
Espacio necesario entre antenas: 2-3 m. El equipo completo incluye también:
Sistema SCADA con Control Avanzado en Tiempo Real. Control Abierto + Multicontrol + Control en Tiempo Real.
Software de Control EDIBON específico, basado en Labview. Compatibilidad del equipo con un proyector y/o una pizarra electrónica, que permiten explicar y demostrar el funcionamiento del equipo a toda la clase al mismo tiempo.
Preparado para realizar investigación aplicada, cursos de formación, etc. El usuario puede realizar las prácticas controlando el equipo a distancia, y además es posible realizar el control a distancia por el departamento técnico de EDIBON.
El equipo es totalmente seguro, ya que dispone de 4 sistemas de seguridad (mecánico, eléctrico, electrónico y por software).
Diseñado y fabricado bajo varias normas de calidad.Software opcional CAL, que ayuda al usuario a realizar los cálculos e interpretar los resultados. Este equipo se ha diseñado para poder integrarse en futuras expansiones. Una expansión típica es el Sistema SCADA NET de EDIBON (ESN) que permite trabajar simultáneamente a varios estudiantes con varios equipos en una red local.
Accesorios opcionales: (NO incluidos en el suministro mínimo).
EAN-2. Kit de antenas: Array de antenas parche. Antena de bocina. Reflector parabólico. Antena logarítmica periódica. Antena discónica.
Expositor para antenas que permite el acceso a diferentes antenas de forma sencilla.
EANC/CCSOF. Software de Control + Adquisición de Datos + Manejo de Datos:
Los tres softwares forman parte del sistema SCADA. Compatible con los estándares de la industria.
Software flexible, abierto y multi-control, desarrollado con sistemas gráficos actuales de ventanas, actuando sobre todos los parámetros de las antenas. Manejo, manipulación, comparación y almacenamiento de los datos.
Velocidad de muestreo hasta 10 KS/s (kilo muestras por segundo).
Tres ensayos con antena seleccionables: patrón de radiación de la antena, análisis del ancho de banda de la antena y medición de la potencia de la señal.
La configuración de cada antena se ha memorizado en el software para un estudio de la antena rápido y sencillo.
Software abierto, permitiendo al profesor modificar textos, instrucciones. Passwords del profesor y del alumno para facilitar el control del profesor sobre el alumno, y que permite el acceso a diferentes niveles de trabajo.
Este equipo permite que los 30 alumnos de la clase puedan visualizar simultáneamente todos los resultados y la manipulación del equipo durante el proceso usando un proyector o una pizarra electrónica.
Cables y Accesorios, para un funcionamiento normal.
Manuales:
Este equipo se suministra con los siguientes manuales: Servicios requeridos, Montaje e Instalación, Interface y Software de Control, Puesta en marcha, Seguridad, Mantenimiento y Manual de Prácticas.
1
3
4 5
EANC/CIB. Caja-Interface de Control:
La Caja-Interface de Control forma parte del sistema SCADA.
La caja-interface de control incluye: el analizador de epectro, el generador de RF, el medidor de ROE y el controlador del motor paso a paso. Todos ellos están conectados al computador (PC) para poder registrar, visualizar y evaluar los datos.
Los elementos de control del equipo están permanentemente controlados desde el computador, sin necesidad de cambios o conexiones durante todo el proceso de ensayo.
Visualización simultánea en el computador de todos los parámetros que intervienen en el proceso y análisis: valor de potencia de la señal recibida, el valor de ROE, la frecuencia de la señal, etc.
Señales protegidas y filtradas para evitar interferencias externas.
Control abierto permitiendo modificaciones de la frecuencia de la señal para el analisis de los diagramas de radiación, etc.
Tres niveles de seguridad, uno mecánico en el equipo, otro electrónico en la interface de control y el tercero en el software de control. 2
Ejercicios y Posibilidades Prácticas para Realizar con los Items Principales Especificaciones de Concurso (de los items principales)
1.- Familiarización con el entrenador.
2.- Instalación, conexión y familiarización con el software de control desde computador. 3.- Principios básicos de medición de los parámetros en los diagramas de radiación. 4.- Estudio de las señales del entorno.
5.- Efecto de la distancia sobre la potencia de radiación. 6.- Dirección de radiación máxima y ganancia de una antena. 7.- Análisis del ancho de banda de la antena.
8.- Estudio de antenas monopolo. 9.- Estudio de antenas con planos de tierra. 10.-Estudio de antenas dipolo.
11.-Estudio de antenas de espira (circular, cuadrada y rómbica). 12.-Estudio de antenas helicoidales de polarización circular. 13.-Estudio de antenas Yagi-Uda.
14.-Estudio de antenas microstrip de parche.
15.-Medición de ROE y conversión en pérdida de retorno y energía reflejada. 16.-Mejora del rendimiento de un sistema.
Posibilidades prácticas adicionales para ser realizadas con el Kit de Antenas opcional (EAN-2): 17.- Estudio de la antena de bocina.
18.- Estudio del reflector parabólico.
19.- Principios básicos de antenas con gran ancho de banda: antena logarítmica periódica. 20.- Principios básicos de antenas con gran ancho de banda: antena discónica.
21.- Principios básicos de un conjunto de antenas microstrip de parche. Otras posibilidades que pueden realizarse con este equipo:
22.- Varios alumnos pueden visualizar simultáneamente los resultados.
Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica. 23.- Control Abierto, Multicontrol y Control en Tiempo Real.
24.- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software. 25.- Este equipo puede usarse para realizar investigación aplicada.
26.- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica. 27.- Visualización de todos los valores de los parámetros usados en el proceso del equipo.
C/ Del Agua, 14. Polígono Industrial San José de Valderas. 28918 LEGANÉS. (Madrid). ESPAÑA.
Tl.: 34-91-6199363 FAX: 34-91-6198647
E-mail: [email protected] WEB site: www.edibon.com
*
Edición: Fecha:
ED02/14 Diciembre/2014
Especificaciones sujetas a cambio sin previo aviso, debido a la conveniencia de mejoras del producto. REPRESENTANTE
c) Opciones de Expansiones Multipuesto
Mini ESN. Sistema Mini Scada-Net de EDIBON.
El sistema Mini Scada-Net de EDIBON (Mini ESN) permite que hasta 30 alumnos trabajen simultáneamente con un Equipo Didáctico en cualquier laboratorio.
El sistema Mini ESN consiste en la adaptación de cualquier Equipo Controlado desde Computador con SCADA de EDIBON, conectado en una red local. Este sistema permite ver/controlar el equipo de forma remota desde cualquier computador (PC) de la red en la clase, a través del computador principal conectado al equipo.
Características principales:
- Permite hasta 30 alumnos trabajar simultáneamente con el Equipo Controlado desde Computador con SCADA de EDIBON, conectado en red local. - Control abierto + Multicontrol + Control en Tiempo Real + Multipuesto.
- El instructor controla y explica a todos los alumnos al mismo tiempo.
- Cualquier usuario/alumno puede trabajar realizando control/multicontrol y visualización en “tiempo real”. - El instructor puede ver en el computador (PC) lo que está realizando cualquier usuario/alumno en el equipo. - Comunicación continua entre el instructor y todos los usuarios/alumnos conectados.
Ventajas principales:
- Permite una comprensión más fácil y más rápida. - Este sistema le permite ahorrar tiempo y gastos. - Expansiones futuras con más equipos de EDIBON. El sistema básicamente consistirá en:
El sistema se usa con un Equipo Controlado desde Computador (PC). - Computador (PC) del Instructor.
- Computadores (PCs) de los Alumnos. - Red local.
- Adaptación del Equipo-Interface de Control. - Adaptación del Software del Equipo. - Webcam.
- Software Mini ESN para el control de todo el sistema.
- Cables y accesorios requeridos para un funcionamiento normal.
ESPECIFICACIONES DE CONCURSO (
de los items opcionales)a) Configuración para Educación Técnica y Vocacional
EANC/CAI. Sistema de Software de Enseñanza Asistida desde Computador (PC).
Este completo paquete de software consta del Software del Instructor (INS/SOF) totalmente integrado con el Software del Alumno (EANC/SOF). - INS/SOF. Software de Administración de la Clase (Software del Instructor):
El Instructor puede:
Organizar a los alumnos por clases y grupos. Crear fácilmente nuevas entradas o eliminarlas. Crear bases de datos con información del alumno. Analizar los resultados y realizar estadísticas comparativas. Generar e imprimir informes.
Detectar los progresos y dificultades del alumno.
- EANC/SOF. Software de Enseñanza Asistida desde Computador (Software del Alumno):
Explica cómo usar el equipo, cómo realizar los experimentos y qué hacer en cualquier momento. Este Software contiene:
Teoría. Ejercicios. Prácticas guiadas. Exámenes. 6
b) Configuración para Educación Técnica y Vocacional y/o Educación Superior EANC/CAL. Software de Aprendizaje Asistido desde Computador (Cálculo y Análisis de Resultados). Este Software de Aprendizaje Asistido desde Computador (CAL) está basado en Windows y es sencillo y muy fácil de usar.
En clase CAL ayuda a realizar los cálculos necesarios para sacar las conclusiones correctas de los datos obtenidos durante la realización de las prácticas y experimentos.
CAL computa los valores de todas las variables que intervienen y realiza los cálculos.
Permite la opción de representaciones gráficas e impresión de resultados. Entre las opciones de gráficas, cualquier variable se puede representar contra cualquier otra.
Gran variedad de representaciones gráficas.
Ofrece una gran variedad de información tal como el valor de constantes, factores de conversión de unidades y tablas de derivadas e integrales. 7
